ОГКф Опоры граненые конические несиловые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 3-20 м |
Вес: | 22-590 кг |
Верхний диаметр: | 69-150 мм |
Нижний диаметр: | 96-395 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОГКф |
Производитель «Пересвет», Россия
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | ||||||||||
ОГКф-3 | 3 | 96 | 69 | 170/130 | 14 | 4 | 65 | К80 | 22 | 0,23 | 0,07 | 0,1 |
ОГКф-4 | 4 | 104 | 69 | 170/130 | 14 | 4 | 65 | К80 | 29 | 0,3 | 0,08 | 0,13 |
ОГКф-5 |
5 | 114 | 69 | 170/130 | 14 | 4 | 65 | К80 | 38 | 0,32 | 0,09 | 0,13 |
ОГКф-6 |
6 | 123 | 69 | 200/150 | 20 | 4 | 75 | К80 | 49 | 0,38 | 0,1 | 0,12 |
ОГКф-6(2) |
6 | 166 | 100 | 200/150 | 20 | 4 | 75 | К80 | 69 | 0,38 | 0,1 | 0,12 |
ОГКф-7 |
7 | 131 | 69 | 200/150 | 25 | 4 | 75 | К80 | 76 | 0,89 | 0,13 | 0,25 |
ОГКф-7(2) |
7 | 177 | 100 | 200/150 | 25 | 4 | 75 | К80 | 110 | 0,89 | 0,13 | 0,25 |
ОГКлф-7 |
7 | 135 | 69 | 200/150 | 25 | 4 | 75 | К80 | 60 | 0,84 | 0,11 | 0,25 |
ОГКф-8 |
8 | 140 | 69 | 240/180 | 25 | 4 | 80 | К80 | 93 | 1 | 0,14 | 0,26 |
ОГКф-8(2) |
8 | 188 | 100 | 240/180 | 25 | 4 | 80 | К80 | 128 | 1 | 0,14 | 0,26 |
ОГКлф-8 |
8 | 145 | 69 | 240/180 | 25 | 4 | 85 | К80 | 73 | 0,9 | 0,12 | 0,23 |
ОГКф-9 |
9 | 149 | 69 | 240/180 | 25 | 4 | 85 | К80 | 108 | 1,15 | 0,16 | 0,26 |
ОГКф-9(2) |
9 | 199 | 100 | 240/180 | 25 | 4 | 85 | К80 | 153 | 1,15 | 0,16 | 0,26 |
ОГКлф-9 |
9 | 160 | 75 | 240/180 | 25 | 4 | 85 | К80 | 88 | 1,15 | 0,14 | 0,27 |
ОГКф-10 |
10 | 157 | 69 | 240/180 | 25 | 4 | 95 | К80 | 124 | 1,24 | 0,17 | 0,25 |
ОГКЛф-10 |
10 | 170 | 75 | 240/180 | 25 | 4 | 100 | К80 | 103 | 1,24 | 0,15 | 0,26 |
ОГКф-10(2) |
10 | 210 | 100 | 320/230 | 34 | 4 | 120 | К110 | 174 | 2,21 | 0,22 | 0,47 |
ОГКф-10(1) |
10 | 210 | 100 | 320/230 | 34 | 4 | 120 | К110 | 133 | 2,21 | 0,22 | 0,47 |
ОГКф-11 |
11 | 168 | 69 | 280/200 | 30 | 4 | 100 | К80 | 144 | 1,4 | 0,19 | 0,27 |
ОГКф-11(2) |
11 | 221 | 100 | 400/300 | 34 | 4 | 120 | К110 | 210 | 2,41 | 0,26 | 0,46 |
ОГКф-12 |
12 | 176 | 69 | 280/200 | 30 | 4 | 100 | К80 | 162 | 1,57 | 0,21 | 0,26 |
ОГКф-12(2) |
12 | 230 | 100 | 400/300 | 34 | 4 | 120 | К110 | 233 | 2,74 | 0,28 | 0,44 |
ОГКф-12(3) |
12 | 305 | 150 | 400/300 | 34 | 4 | 120 | К110 | 324 | 2,74 | 0,28 | 0,44 |
ОГКф-14 |
14 | 253 | 100 | 400/300 | 34 | 4 | 125 | К110 | 287 | 3,44 | 0,34 | 0,53 |
ОГКф-14(2) |
14 | 315 | 150 | 495/400 | 34 | 4 | 147 | К165 | 393 | 6,36 | 0,44 | 0,9 |
ОГКф-16 |
16 | 280 | 100 | 400/300 | 34 | 4 | 135 | К110 | 347 | 4,23 | 0,4 | 0,55 |
ОГКф-16(2) |
16 | 315 | 150 | 495/400 | 34 | 4 | 147 | К165 | 443 | 6,48 | 0,49 | 0,83 |
ОГКф-16(3) |
16 | 365 | 150 | 495/400 | 34 | 4 | 147 | К165 | 496 | 6,48 | 0,49 | 0,83 |
ОГКф-18 |
18 | 365 | 100 | 495/420 | 30 | 8 | 207 | К110 | 504 | 7,43 | 0,54 | 0,82 |
ОГКф-20 |
20 | 395 | 100 | 650/550 | 34 | 8 | 207 | К110 | 583 | 8,87 | 0,64 | 0,94 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ

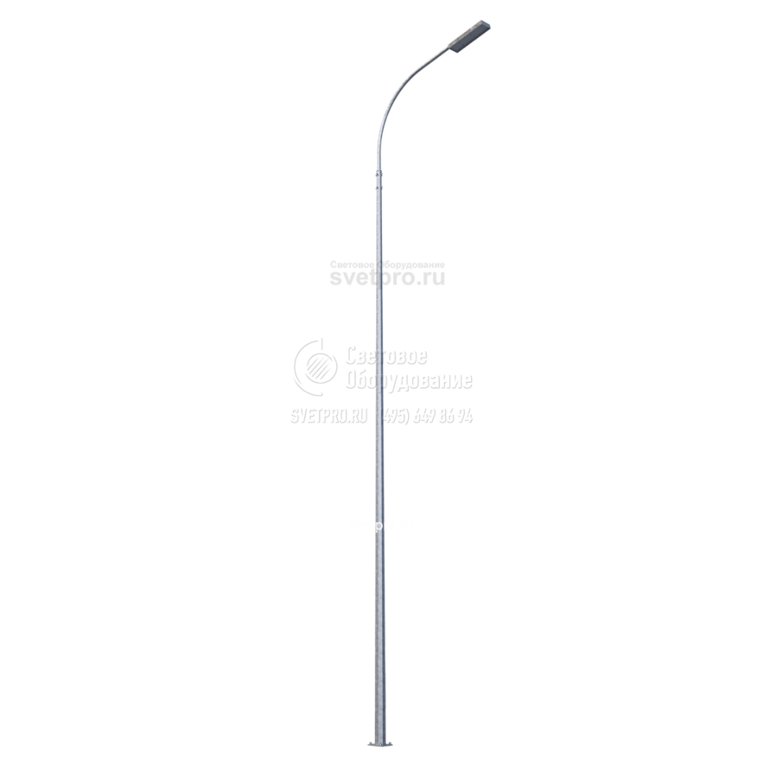

ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
Конструкция опоры
Ствол граненой опоры выполнен из листового металла методом последовательной гибки. На опоры ОГКф в зависимости от высоты и кронштейна могут устанавливаться светильники венчающего или консольного типов. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с аналогами. Многогранное сечение ствола опоры накладывает ограничения на применение декоративных кронштейнов.

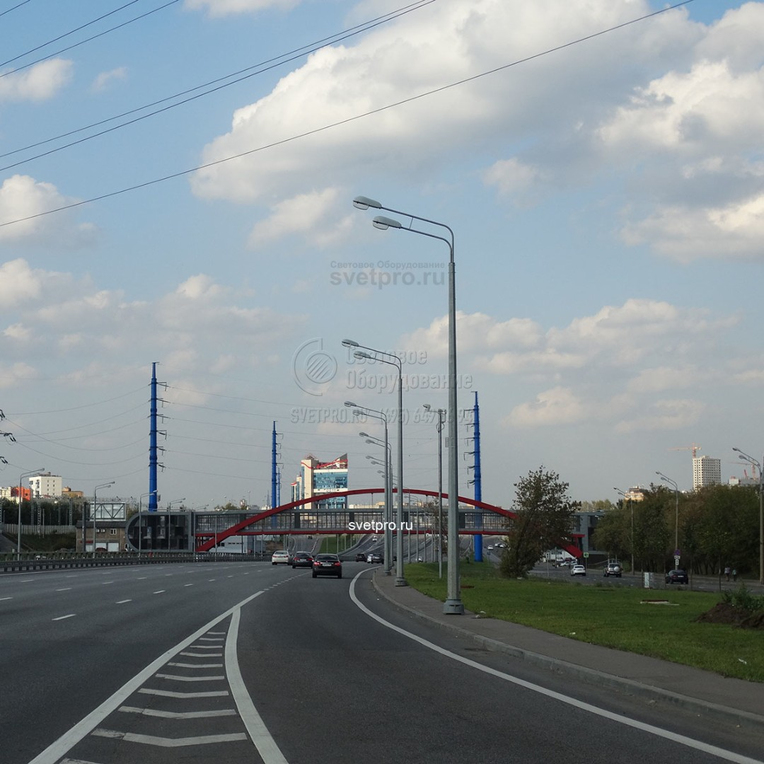

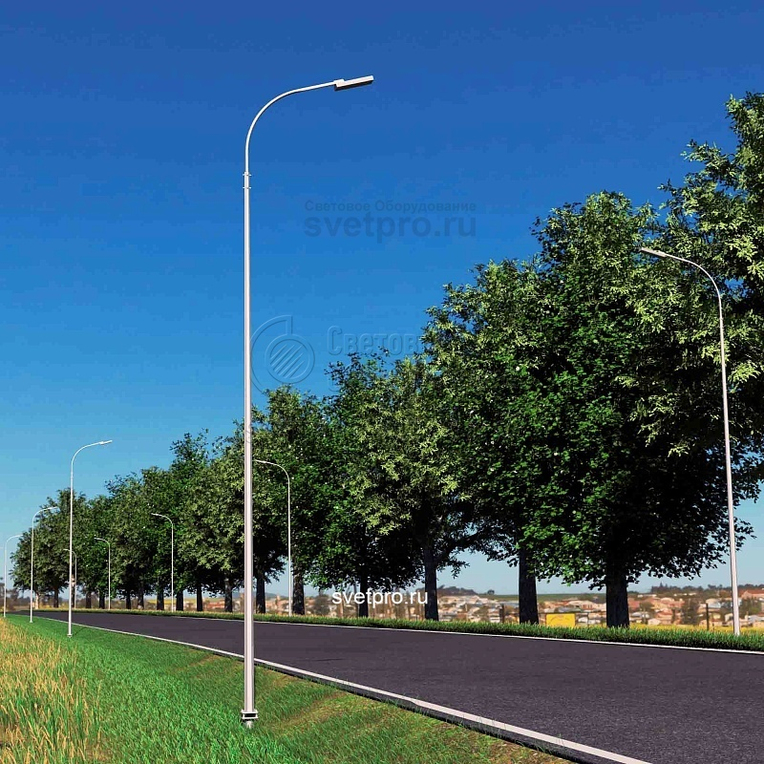

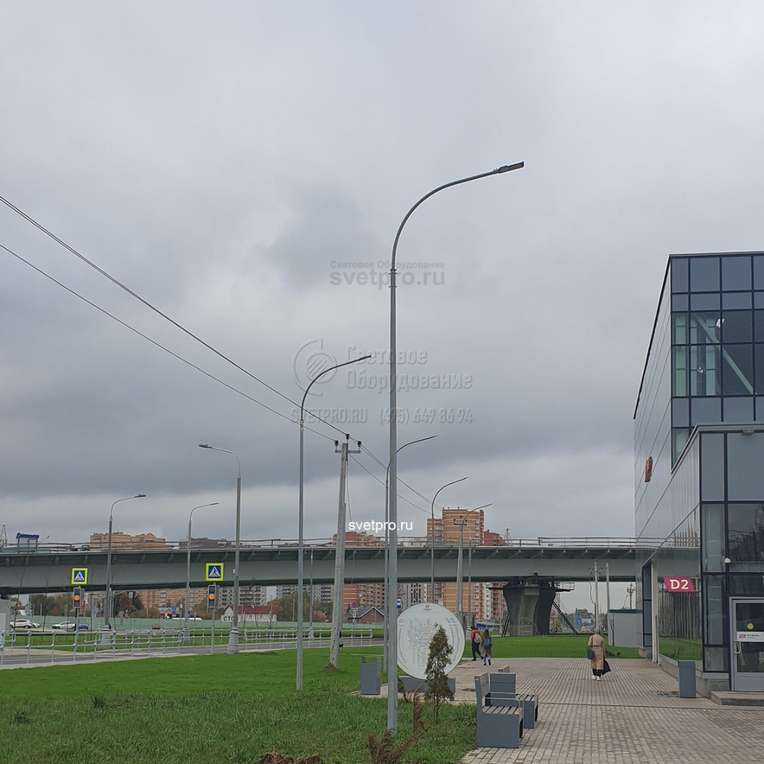

Фотогалерея
