ОГКлф-8,0 Опоры граненые конические несиловые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 8 м |
Вес: | 74 кг |
Верхний диаметр: | 69 мм |
Нижний диаметр: | 145 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОГКлф-8,0 |
Производитель «Пересвет», Россия
как выбрать опору?

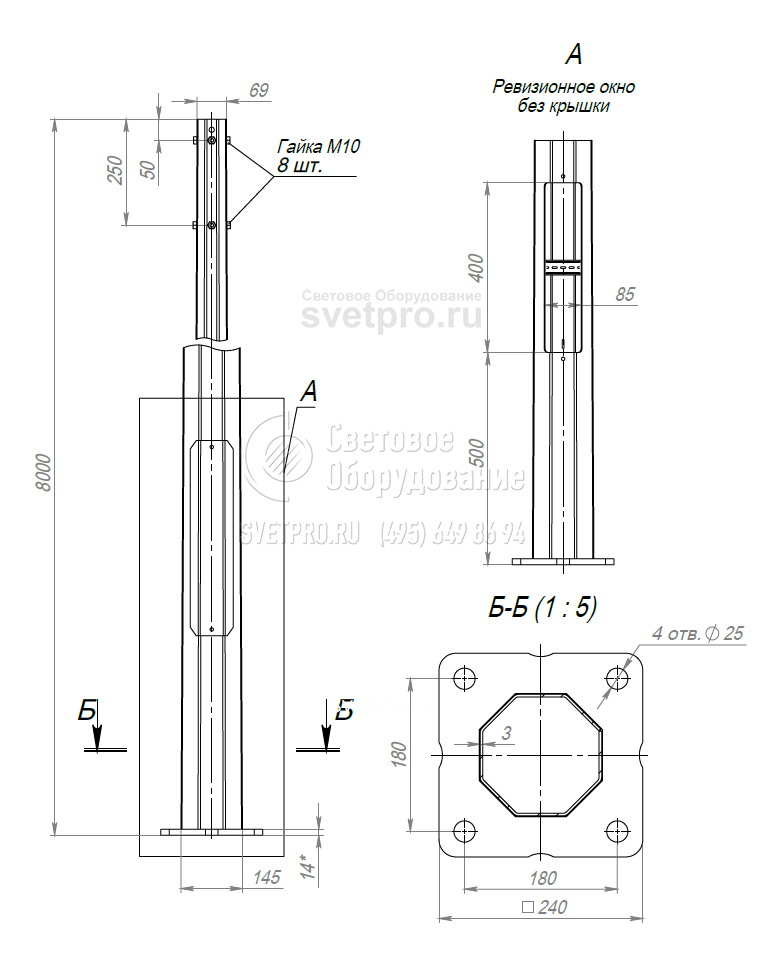

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||||
ОГКлф-8-ц | 8 | 145 | 69 | 240/180 | 25 | 4 | 85 | К80 | 74 | ЗДФ-0,159-2,0 (К240-180-4х25) |
0,9 | 0,12 | 0,23 |
ОГКлф-8-ц+по | 8 | 145 | 69 | 240/180 | 25 | 4 | 85 | К80 | 74 | ЗДФ-0,159-2,0 (К240-180-4х25) |
0,9 | 0,12 | 0,23 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
