ОГКф-10,0(1) Опоры граненые конические несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 10 м |
| Вес: | 133 кг |
| Верхний диаметр: | 100 мм |
| Нижний диаметр: | 210 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОГКф-10,0(1) |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

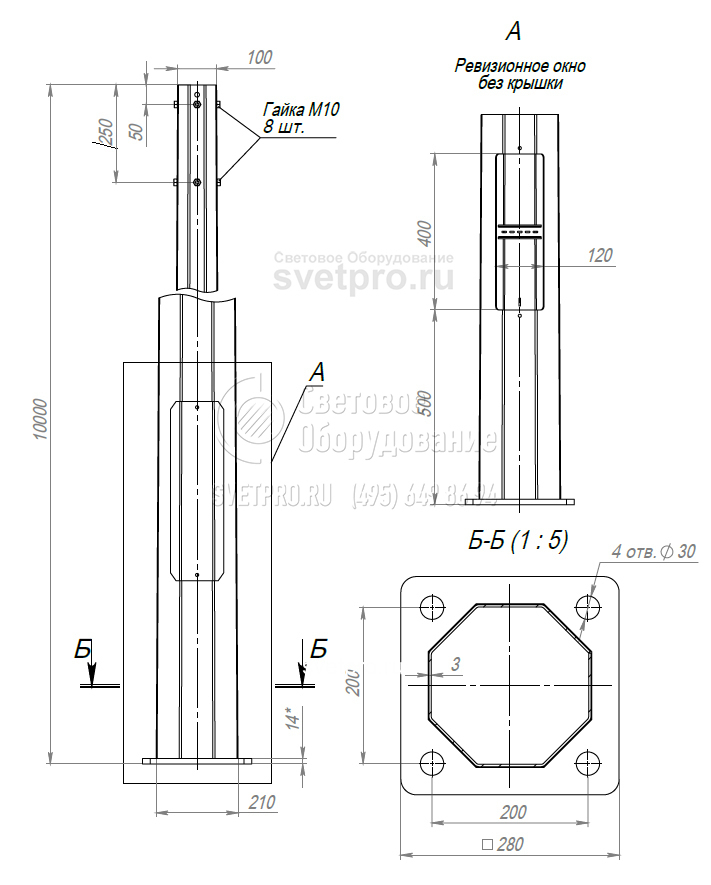

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | |||||||||||
| ОГКф-10,0(1) |
10 | 210 | 100 | 320/230 | 34 | 4 | 120 | К110 | 133 | ЗДФ-0,219-2,5 (К280-200-4х30) |
2,21 | 0,22 | 0,47 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
Фотогалерея
-
1. -
2. -
3. -
4.
