ОГКф-12,0(3) Опоры граненые конические несиловые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 12 м |
Вес: | 324 кг |
Верхний диаметр: | 150 мм |
Нижний диаметр: | 305 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОГКф-12,0(3) |
Производитель «Пересвет», Россия
как выбрать опору?

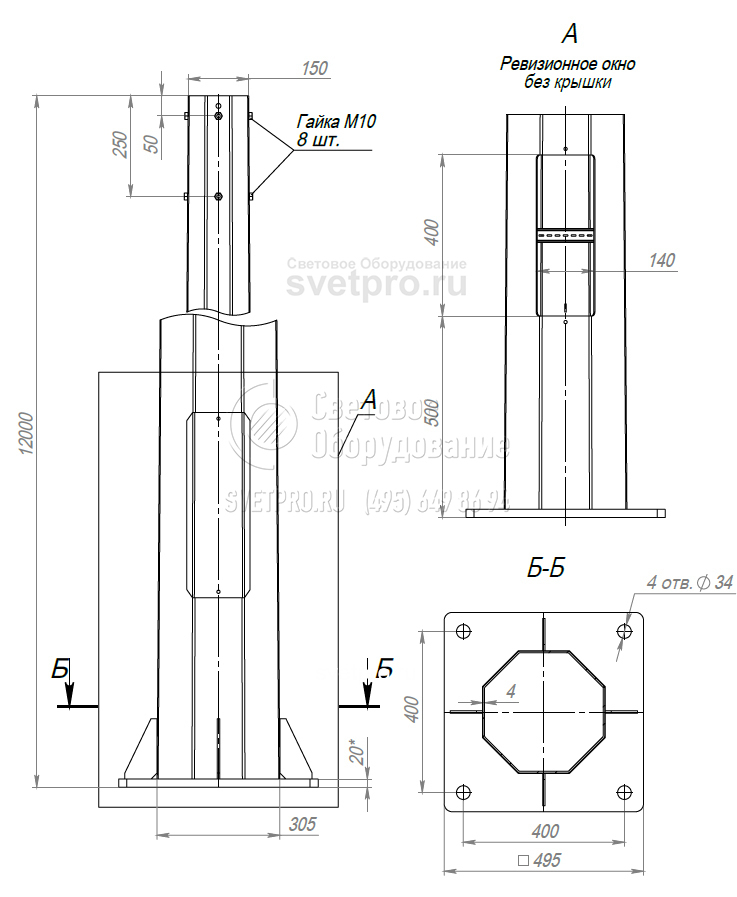

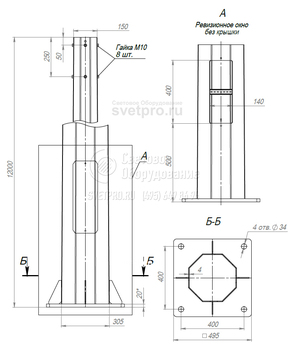

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||||
ОГКф-12,0(3) |
12 | 305 | 150 | 400/300 | 34 | 4 | 120 | К110 | 324 | ЗДФ-0,273-2,5 (К495-400-4х34) |
2,74 | 0,28 | 0,44 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
