ОГКф-7,0 Опоры граненые конические несиловые фланцевые
Цена*:
22 355
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Высота: | 7 м |
| Вес: | 76 кг |
| Верхний диаметр: | 69 мм |
| Нижний диаметр: | 131 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОГКф-7,0 |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | ||||||||||||
| ОГКф-7-ц | 22 355 ₽ | 7 | 131 | 69 | 200/150 | 25 | 4 | 75 | К80 | 76 | ЗДФ-0,133-1,5 (К200-150-4х25) |
0,89 | 0,13 | 0,25 |
| ОГКф-7-ц+по | 22 355 ₽ | 7 | 131 | 69 | 200/150 | 25 | 4 | 75 | К80 | 76 | ЗДФ-0,133-1,5 (К200-150-4х25) |
0,89 | 0,13 | 0,25 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
как выбрать опору?

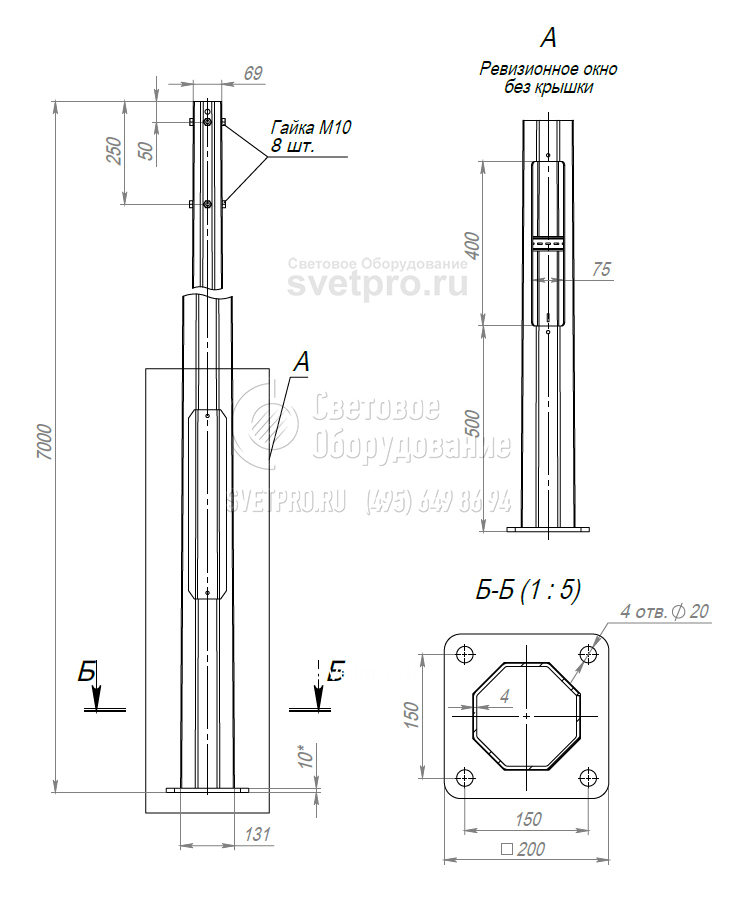

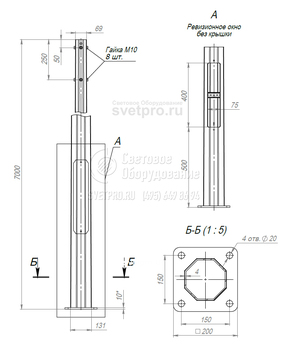

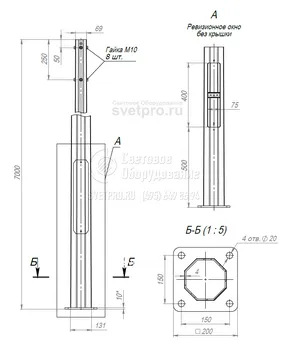

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4.
