ОГКф-11,0 Опоры граненые конические несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 11 м |
| Вес: | 144 кг |
| Верхний диаметр: | 69 мм |
| Нижний диаметр: | 168 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОГКф-11,0 |
Производитель «Пересвет», Россия
Цена*:
42 358
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | ||||||||||||
| ОГКф-11-ц | 42 358 ₽ | 11 | 168 | 69 | 280/200 | 30 | 4 | 100 | К80 | 144 | ЗДФ-0,168-2,5 (К280-200-4х30) |
1,4 | 0,19 | 0,27 |
| ОГКф-11-ц+по | 42 358 ₽ | 11 | 168 | 69 | 280/200 | 30 | 4 | 100 | К80 | 144 | ЗДФ-0,168-2,5 (К280-200-4х30) |
1,4 | 0,19 | 0,27 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
как выбрать опору?

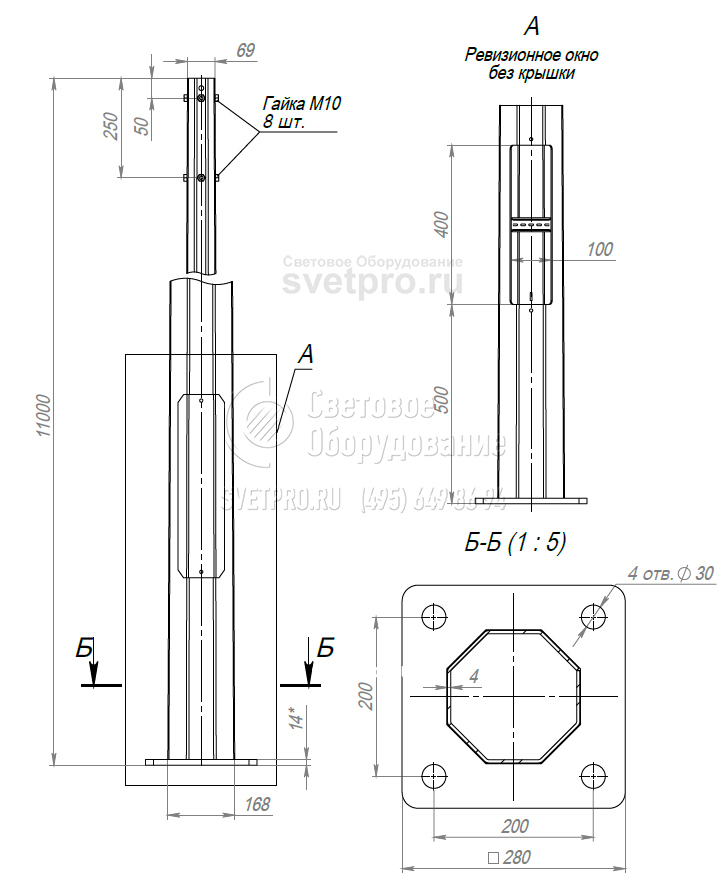

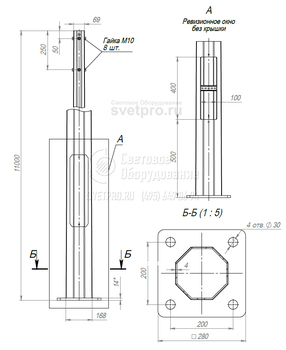

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
