ОГКф-8,0 Опоры граненые конические несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Высота: | 8 м |
| Вес: | 93 кг |
| Тип: | |
| Верхний диаметр: | 69 мм |
| Нижний диаметр: | 140 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОГКф-8,0 |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | ||||||||||||
| ОГКф-8-ц | 27 356 ₽ | 8 | 140 | 69 | 240/180 | 25 | 4 | 80 | К80 | 93 | ЗДФ-0,159-2,0 (К240-180-4х25) |
1 | 0,14 | 0,26 |
| ОГКф-8-ц+по | 27 356 ₽ | 8 | 140 | 69 | 240/180 | 25 | 4 | 80 | К80 | 93 | ЗДФ-0,159-2,0 (К240-180-4х25) |
1 | 0,14 | 0,26 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
как выбрать опору?

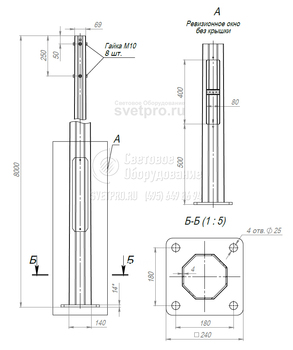

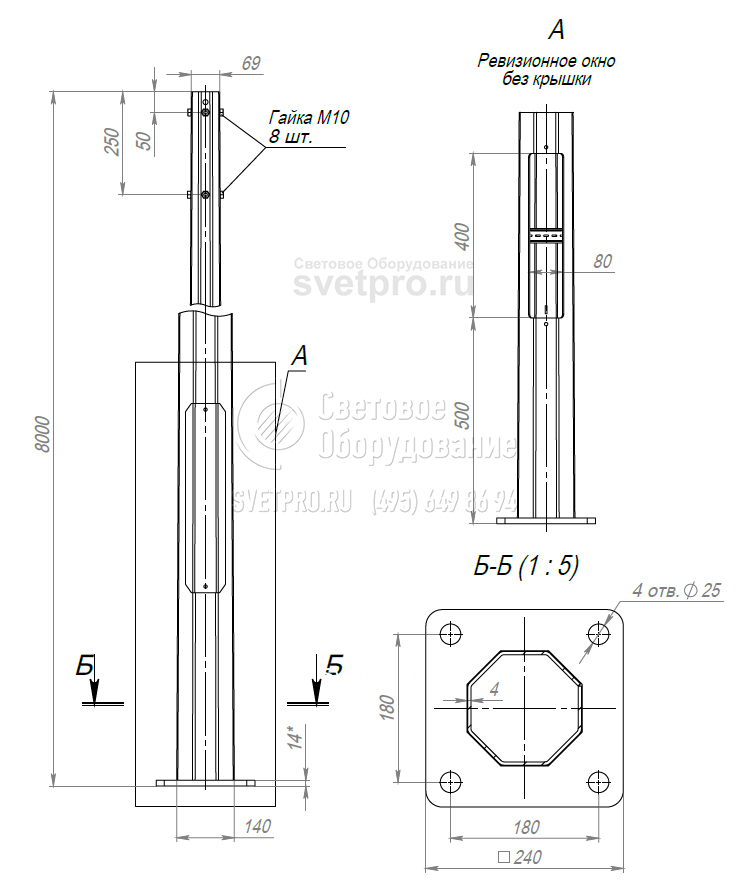

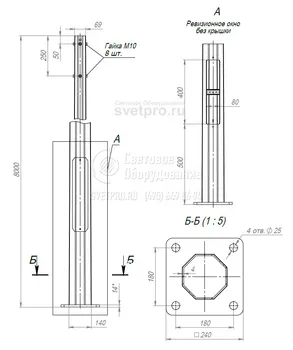

ГАБАРИТНЫЕ РАЗМЕРЫ
