ОГКф-6,0 Опоры граненые конические несиловые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 6 м |
Вес: | 49 кг |
Верхний диаметр: | 69 мм |
Нижний диаметр: | 123 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОГКф-6,0 |
Производитель «Пересвет», Россия
как выбрать опору?

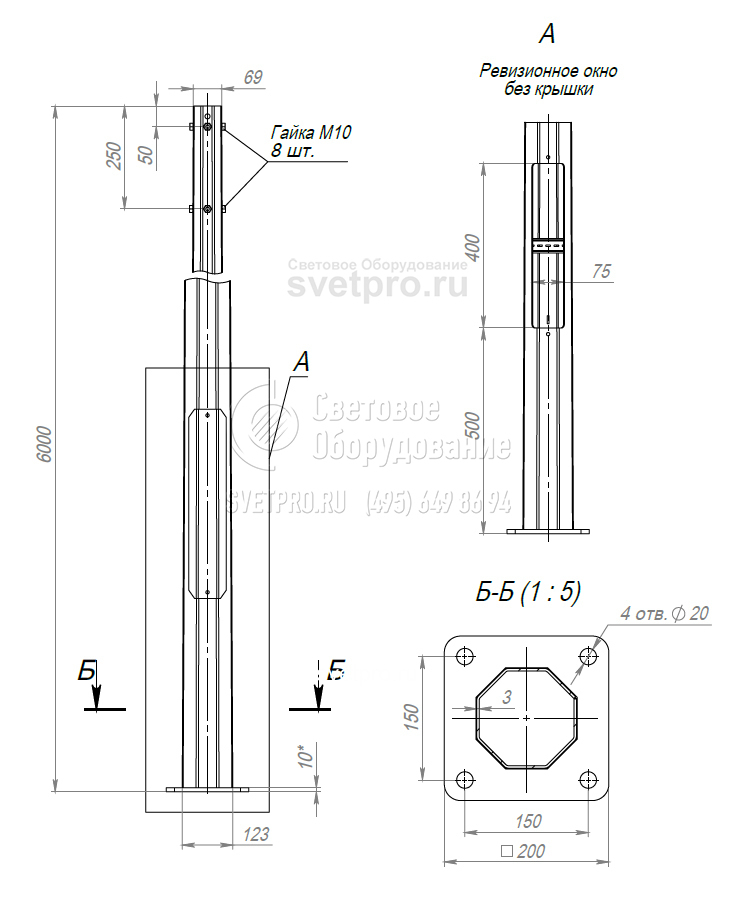

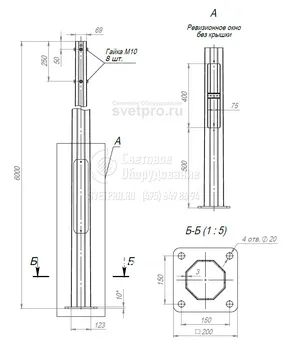

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||||
ОГКф-6-ц | 6 | 123 | 69 | 200/150 | 20 | 4 | 75 | К80 | 49 | ЗДФ-0,108-1,5 (К200-150-4х20) |
0,38 | 0,1 | 0,12 |
ОГКф-6-ц+по | 6 | 123 | 69 | 200/150 | 20 | 4 | 75 | К80 | 49 | ЗДФ-0,108-1,5 (К200-150-4х20) |
0,38 | 0,1 | 0,12 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
