ОСф-0,7-8,0 Опоры трубчатые силовые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 8 м |
Вес: | 337 кг |
Верхний диаметр: | 219 мм |
Нижний диаметр: | 273 мм |
Артикул производителя: | ОСф-0,7-8,0 |
Производитель «Пересвет», Россия
как выбрать опору?

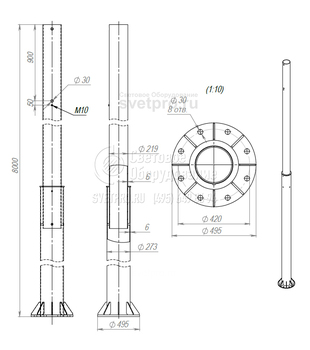

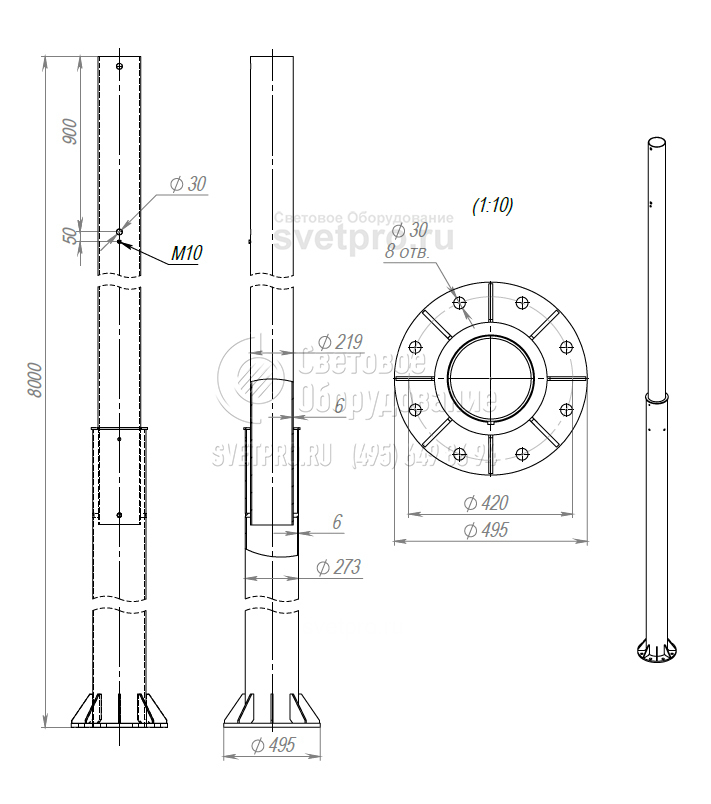

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгc | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
---|---|---|---|---|---|---|---|---|---|
ОСф-0,7-8,0-01-ц | 700 | 8 | 273 | 219 | 495/420 | 30 | О230 | 337 | Д495-420-8х30 |
ОСф-0,7-8,0-02-ц | 700 | 8 | 273 | 219 | 495/420 | 30 | О230 | 337 | Д495-420-8х30 |
P - нагрузка
H - высота
A/B - размер фланца
d - диаметр отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОСф - опоры трубчатые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.
Фотогалерея
Похожие товары
ОГК Опоры граненые конические
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГКС Опоры граненые конические складывающиеся
ОГСКС Опоры граненые силовые контактной сети
ОКС Опоры круглые силовые
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОТ Опоры трубчатые
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
