ОСф-0,7-9,0 Опоры трубчатые силовые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 378 кг |
| Верхний диаметр: | 219 мм |
| Нижний диаметр: | 273 мм |
| Артикул производителя: | ОСф-0,7-9,0 |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

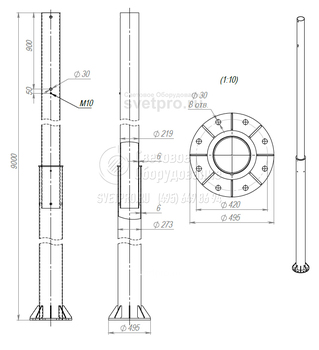

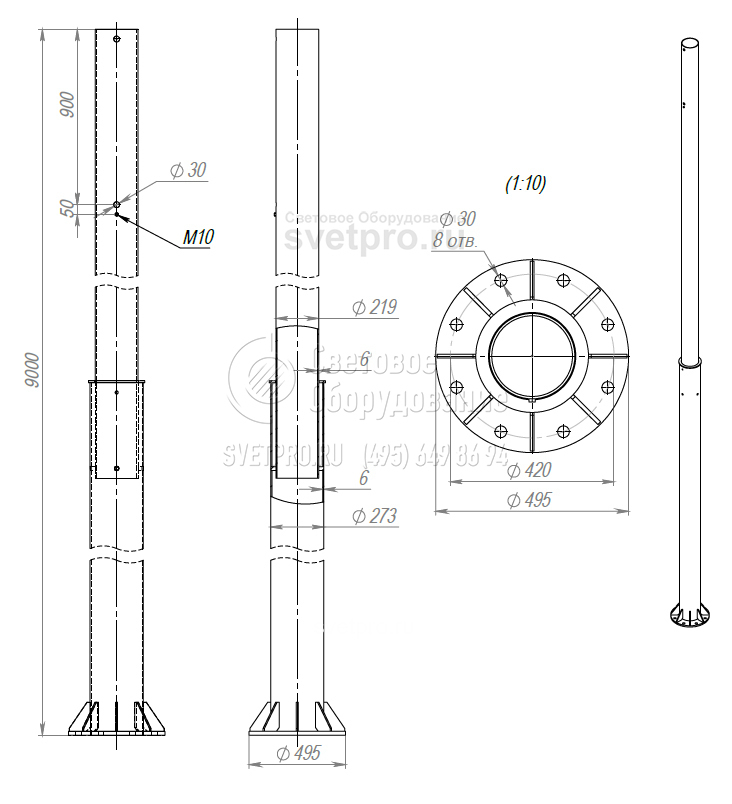

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | P, кгc | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
|---|---|---|---|---|---|---|---|---|---|
| ОСф-0,7-9,0-01-ц | 700 | 9 | 273 | 219 | 495/420 | 30 | О230 | 378 | Д495-420-8х30 |
| ОСф-0,7-9,0-02-ц | 700 | 9 | 273 | 219 | 495/420 | 30 | О230 | 378 | Д495-420-8х30 |
P - нагрузка
H - высота
A/B - размер фланца
d - диаметр отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОСф - опоры трубчатые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.
