ОСф-1,3-9,0 Опоры трубчатые силовые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 552 кг |
| Верхний диаметр: | 273 мм |
| Нижний диаметр: | 325 мм |
| Артикул производителя: | ОСф-1,3-9,0 |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

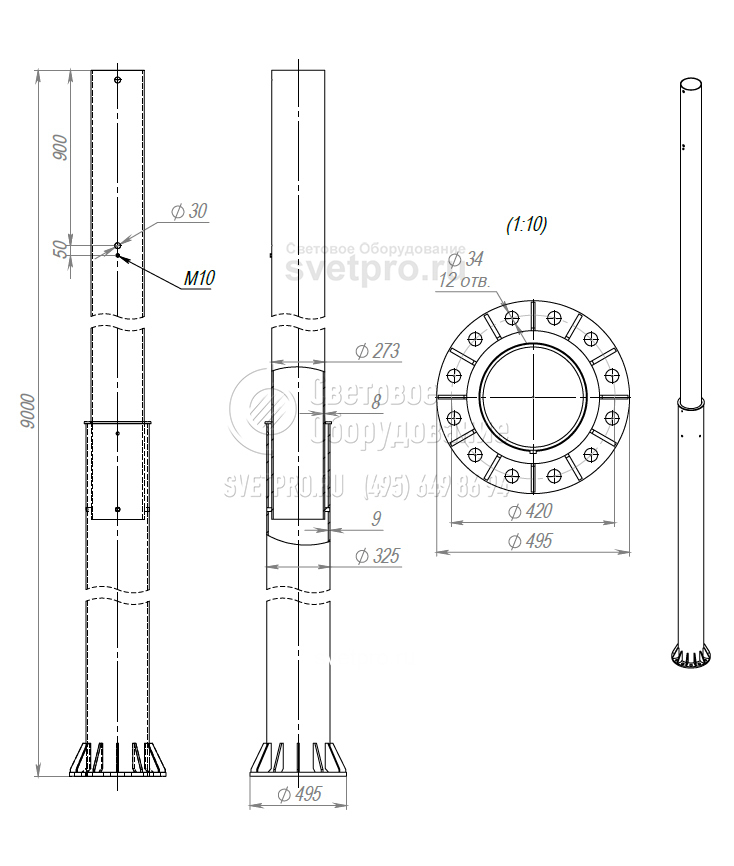

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | P, кгc | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
|---|---|---|---|---|---|---|---|---|---|
| ОСф-1,3-9,0-01-ц | 1300 | 9 | 325 | 273 | 565/470 | 34 | О285 | 552 | Д495-420-12х34 |
| ОСф-1,3-9,0-02-ц | 1300 | 9 | 325 | 273 | 565/470 | 34 | О285 | 552 | Д495-420-12х34 |
P - нагрузка
H - высота
A/B - размер фланца
d - диаметр отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
| ЗДФ-0,325-3 (Д565-470-12х34) |
ОПИСАНИЕ
ОСф - опоры трубчатые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.
