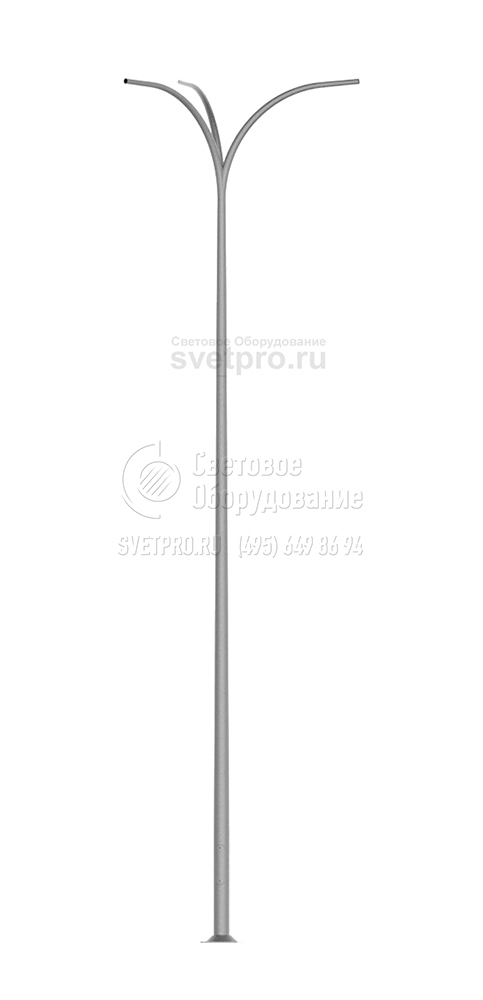

Тип SAL 9 WŁ3/1,5/3,2/5...SAL 11 WŁ2/1,5/4,7/5 Алюминиевые двухэлементные опоры с дугообразными оголовниками
| Область применения: |
|
| Назначение: |
|
| Высота: | 9-11 м |
| Вес: | 60,4-74,2 кг |
| Верхний диаметр: | 60 мм |
| Нижний диаметр: | 176 мм |
| Материал: | анодированный алюминий |
| Артикул производителя: | SAL 9 WŁ3/1,5/3,2/5...SAL 11 WŁ2/1,5/4,7/5 |
| Габаритные размеры: | см. таблицу |
| Цвет свечения: |
Производитель «ROSA», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал
Технические данные
| Тип опоры | SAL 9 WŁ3/1,5/3,2/5 | SAL 9 WŁ3/2,0/3,2/5 | SAL 9 WŁ3/2,5/3,2/5 | SAL 10 WŁ3/1,5/3,7/5 |
|---|---|---|---|---|
| Высота опоры H (мм) | 9000 | 9000 | 9000 | 10000 |
| Длина оголовника (мм) | 1500 | 2000 | 2500 | 1500 |
| Код | 42421/C... | 42424/C... | 42427/C... | 42439/C... |
| Вес нетто (кг) | 60,4 | 65,9 | 68,9 | 65,6 |
| Ориентировочный единичный объем (м?)* | 1,06 | 1,25 | 1,43 | 1,19 |
| Предлагаемые светильники для монтажа непосредственно на опоре | CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA | |||
| Тип фундамента / Тип анкерного устройства | B-70 / Z-70 | |||
| Болтовое соединение | 4 x M24 | |||
| Код фундамента / код анкерного устройства | 311170 / 311270 | |||
| Комплект соединительных элементов | 4012 | |||
| Размер основания (сторона /расстояние болтов / толщина) (мм) | 400 / 300 / 12 | |||
| Тип опоры | SAL 10 WŁ3/2,0/3,7/5 | SAL 10 WŁ3/2,5/3,7/5 | SAL 11 WŁ2/1,5/4,7/5 |
|---|---|---|---|
| Высота опоры H (мм) | 10000 | 10000 | 11000 |
| Длина оголовника (мм) | 2000 | 2500 | 1500 |
| Код | 42442/C... | 42445/C... | 42452/C... |
| Вес нетто (кг) | 68,9 | 74,2 | 64,2 |
| Ориентировочный единичный объем (м?)* | 1,38 | 1,61 | 0,88 |
| Предлагаемые светильники для монтажа непосредственно на опоре | CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA | ||
| Тип фундамента / Тип анкерного устройства | B-70 / Z-70 | ||
| Болтовое соединение | 4 x M24 | ||
| Код фундамента / код анкерного устройства | 311170 / 311270 | ||
| Комплект соединительных элементов | 4012 | ||
| Размер основания (сторона /расстояние болтов / толщина) (мм) | 400 / 300 / 12 | ||
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

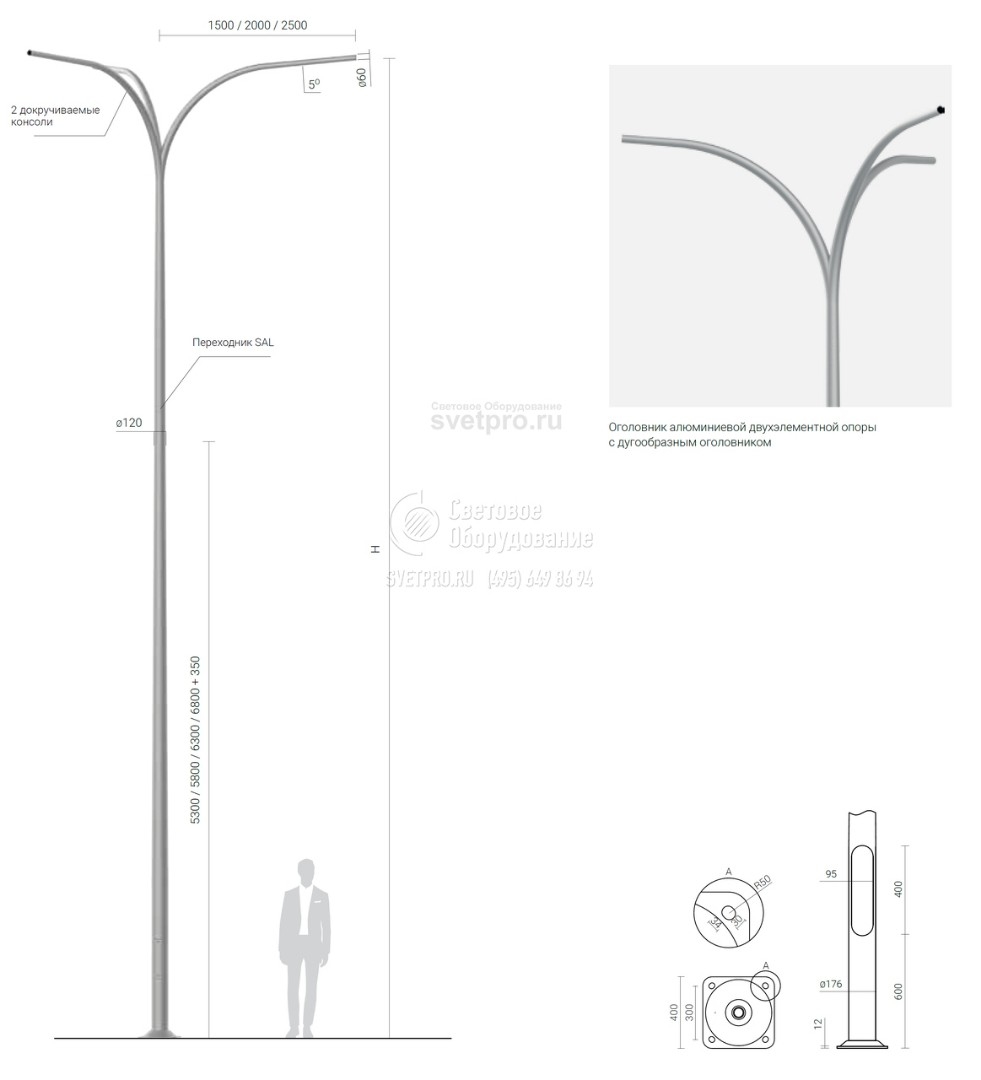

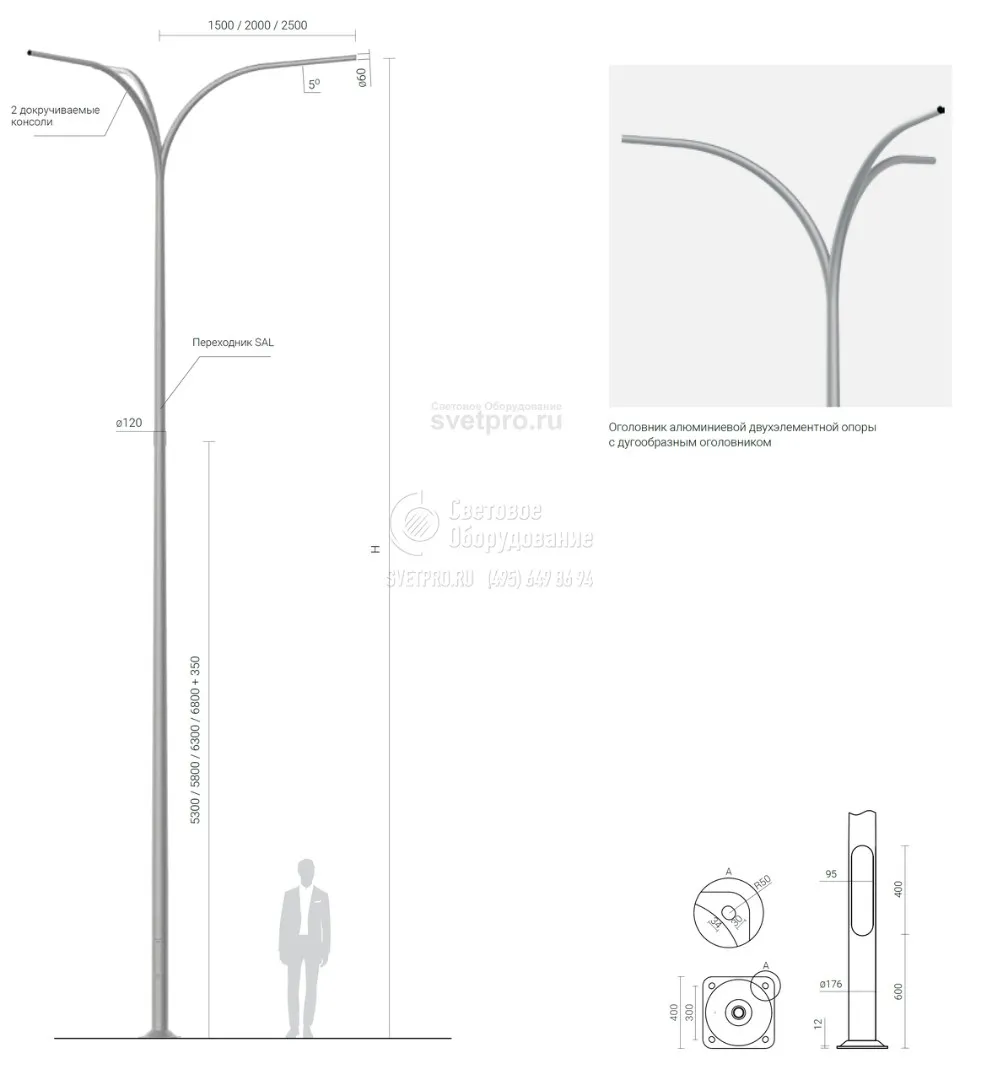

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| SAL-9 WŁ 3/1,5/3,2/5 код 42421 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,33 | 0,25 | 0,16 | 0,13 | |
| SAL-9 WŁ 3/2,0/3,2/5 код 42424 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,28 | 0,2 | 0,11 | x | |
| SAL-9 WŁ 3/2,5/3,2/5 код 42427 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,25 | 0,18 | x | x | |
| SAL-10 WŁ 3/1,5/3,7/5 код 42439 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,19 | 0,13 | x | x | |
| SAL-10 WŁ 3/2,0/3,7/5 код 42442 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,16 | 0,1 | x | x | |
| SAL-10 WŁ 3/2,5/3,7/5 код 42445 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,11 | x | x | x | |
