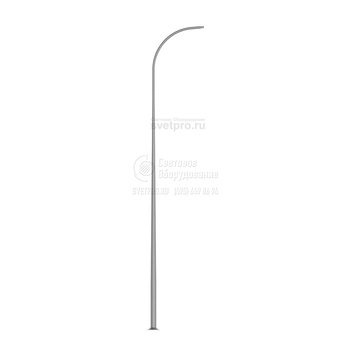

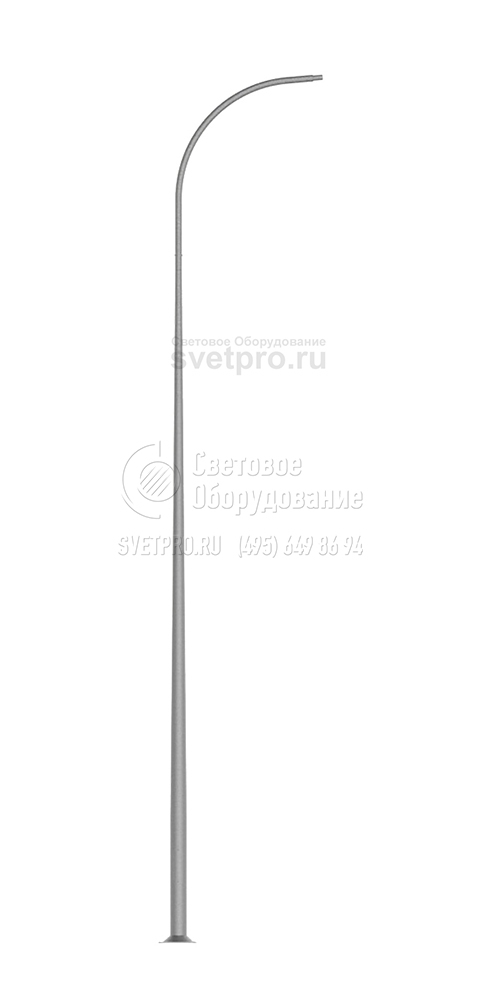

Тип SAL-9 WŁN...SAL-11 WŁN Алюминиевые двухэлементные опоры с дугообразными оголовниками
| Область применения: |
|
| Назначение: |
|
| Высота: | 9-11 м |
| Вес: | 45,3-49,5 кг |
| Верхний диаметр: | 60 мм |
| Нижний диаметр: | 180 мм |
| Материал: | анодированный алюминий |
| Артикул производителя: | SAL-9 WŁN...SAL-11 WŁN |
| Габаритные размеры: | см. таблицу |
| Цвет свечения: |
Производитель «ROSA», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал
Технические данные
| Тип опоры | SAL-9 WŁN 1/1,5/1,7/5 | SAL-10 WŁN 1/1,5/2,7/5 | SAL-11 WŁN 1/1,5/3,7/5 |
|---|---|---|---|
| Высота опоры H (мм) | 9000 | 10000 | 11000 |
| Длина oголовника (мм) | 1500 | 1500 | 1500 |
| Код | 42720/C... | 42721/C... | 42722/C... |
| Вес нетто (кг) | 45,3 | 47,4 | 49,5 |
| Ориентировочный единичный объем (м?)* | 0,67 | 0,74 | 0,82 |
| Предлагаемые светильники для монтажа непосредственно на опоре | CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA | ||
| Тип фундамента / Тип анкерного устройства | B-71 / Z-71 | ||
| Болтовое соединение | 4 x M24 | ||
| Код фундамента / код анкерного устройства | 311171 / 311271 | ||
| Комплект соединительных элементов | 4012 | ||
| Размер основания (сторона /расстояние болтов / толщина) (мм) | 400 / 300 / 10 | ||
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

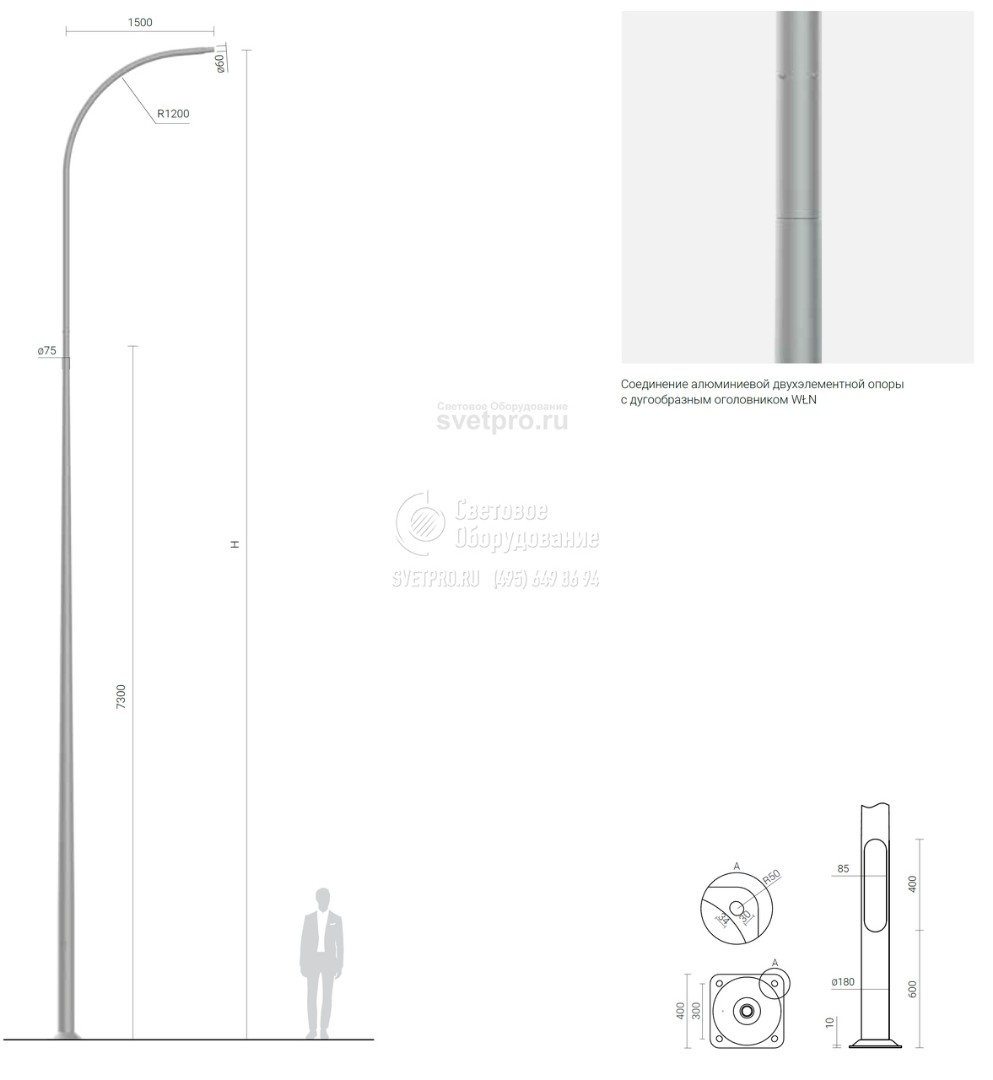

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| SAL-9 WŁN 1/1,5/1,7/5 код 42720 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,43 | 0,35 | 0,22 | 0,19 | |
| SAL-10 WŁN 1/1,5/1,7/5 код 42721 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,27 | 0,18 | 0,07 | x | |
| SAL-11 WŁN 1/1,5/1,7/5 код 42722 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,11 | x | x | x | |
