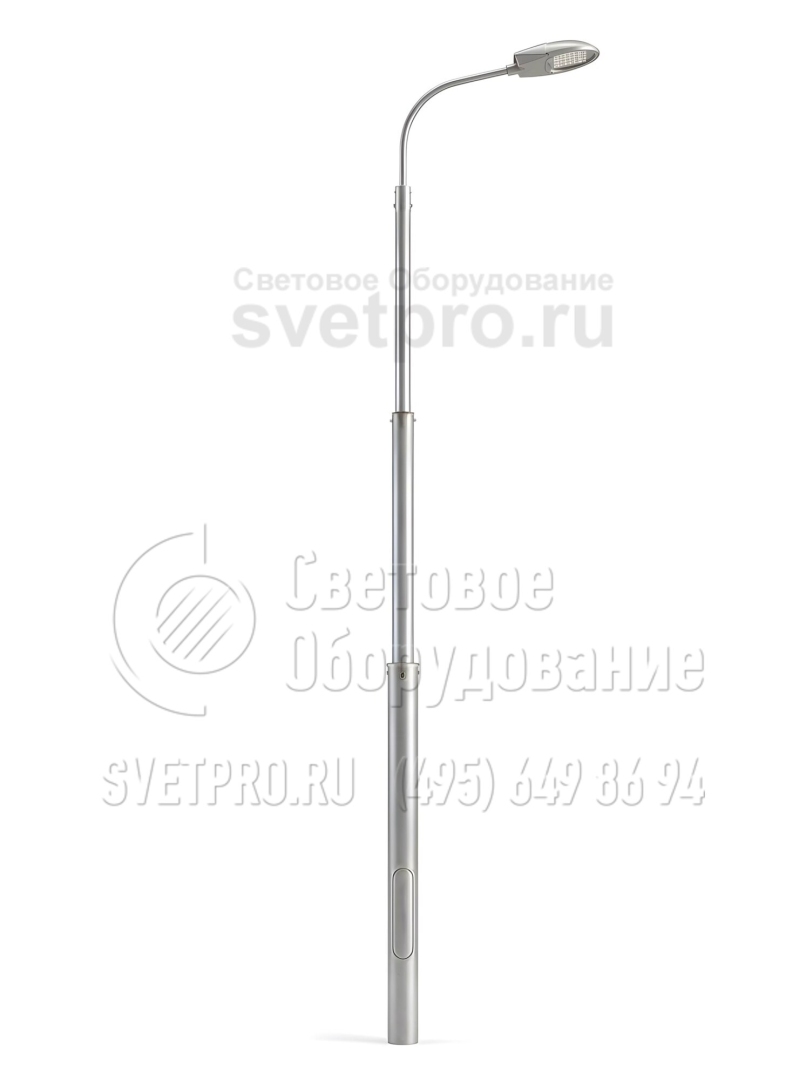

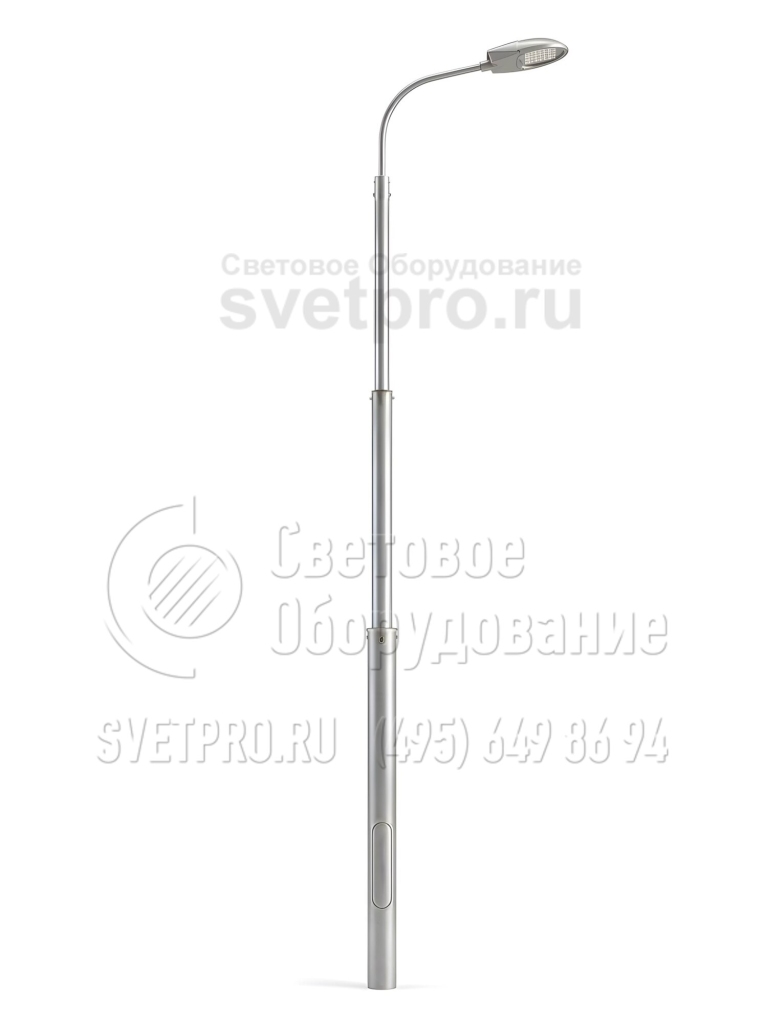

НФ-21 Опоры несиловые трубчатые разборные высота 21 метр

Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-21 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Размер фланца: | 420 мм |
Вес: | 867 кг |
Высота: | 21 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

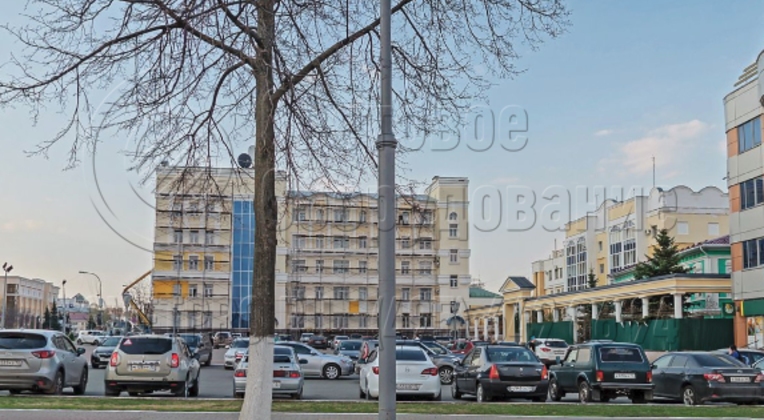

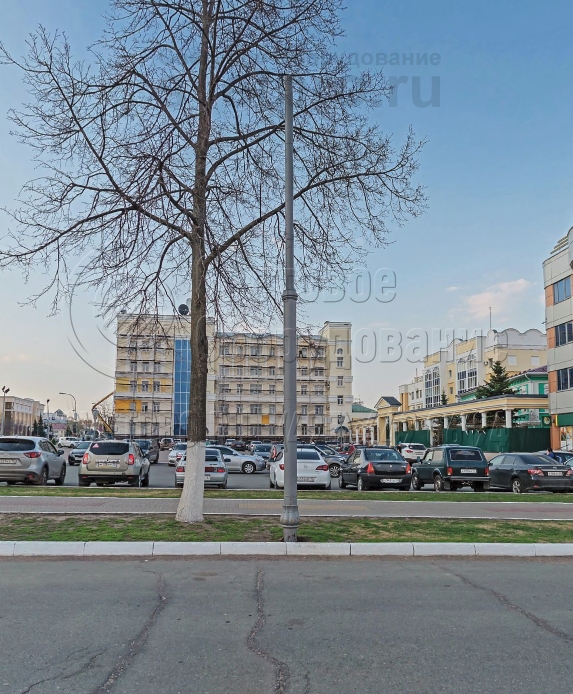

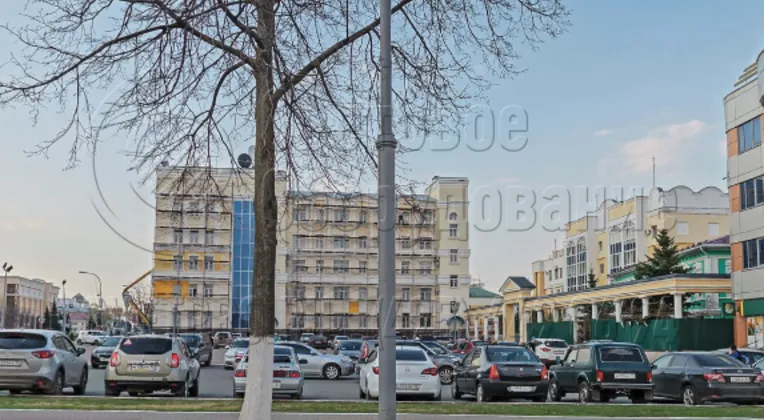

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-21,0-02-ц | ЗФ-24/8/Д350-2,5-б | 867 | Ф6, Ф7, Ф8, Ф16 | 21000 | 2500 | 6000 | 5000 | 5000 | 273 | 219 | 168 | 133 | 8 | 420 | 350 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Несиловые опоры фланцевого типа НФ-21 высотой 21 м устанавливаются для организации наружного освещения на объектах городской инфраструктуры, придомовой территории в районах частной и многоэтажной застройки, на открытых спортивных площадках, вдоль транспортных путей с различной интенсивностью потока. Благодаря разборной конструкции упрощается доставка и установка изделий.

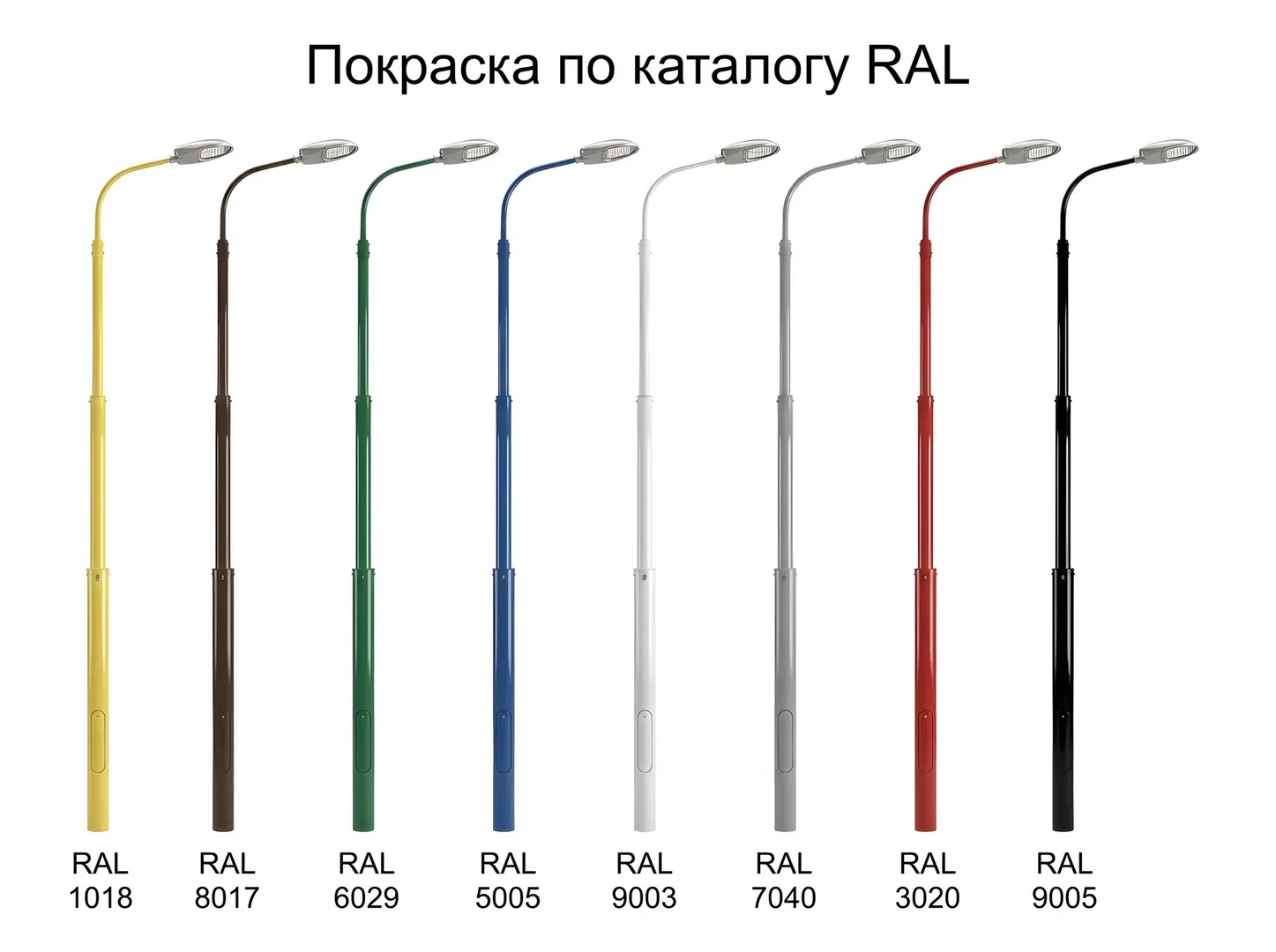

Столбы НФ-21 состоят из стальных разборных труб, изготавливаемых из качественной стали, что позволяет размещать опоры в различных климатических зонах. Поверхность изделий защищается от негативного воздействия внешних факторов и коррозии с помощью горячего цинкования. Дополнительно конструкция может окрашиваться порошковыми красителями для улучшения декоративного вида.
Размещение светотехники, используемой для организации освещения, осуществляется с помощью кронштейнов. Опорные столбы монтируются на фланец путем соединения с закладным элементом, расположенным в бетонном основании.

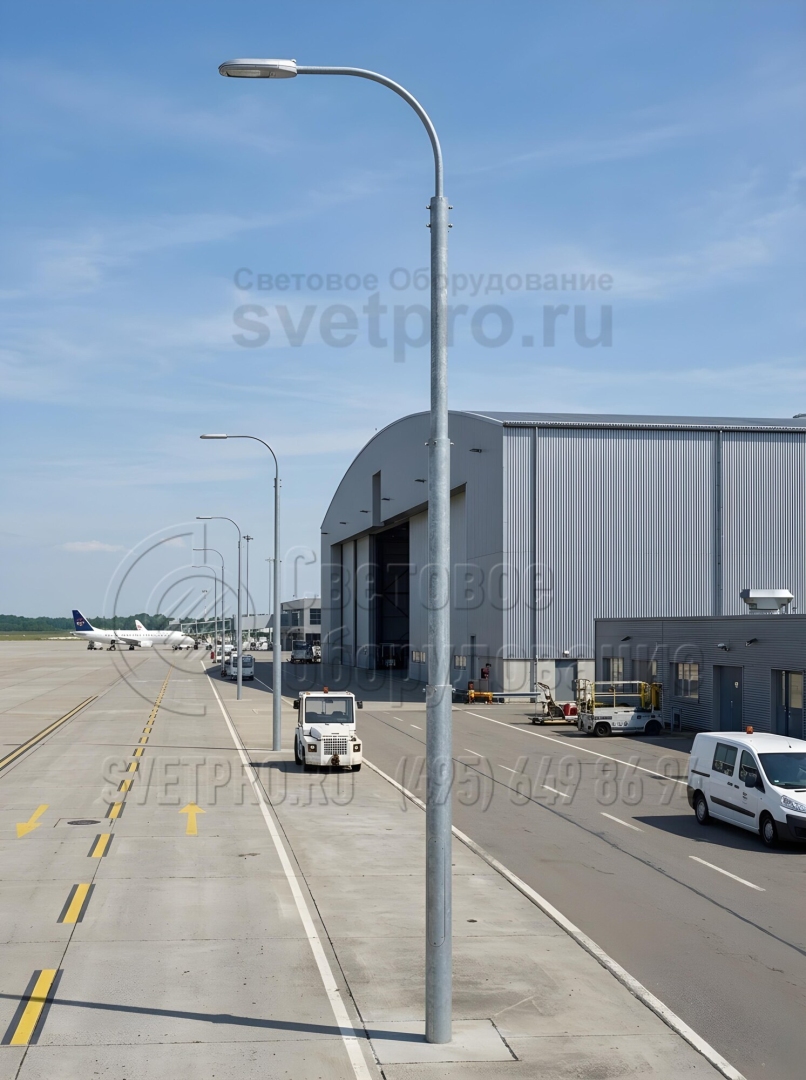

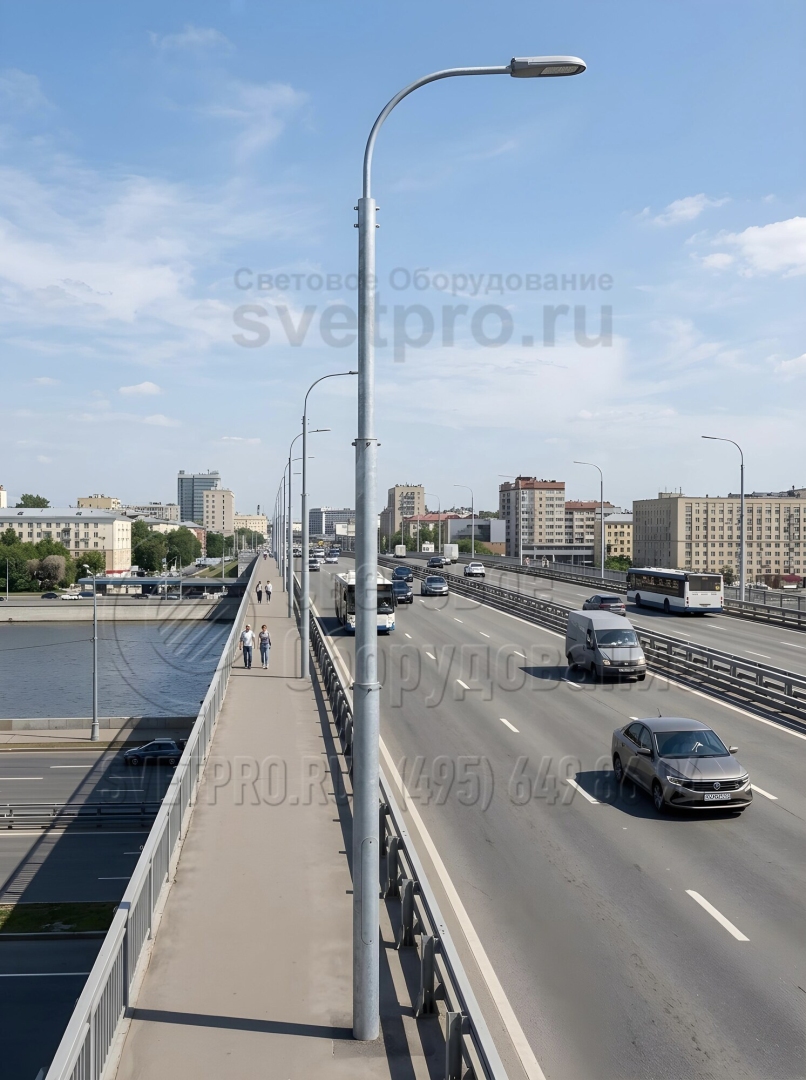

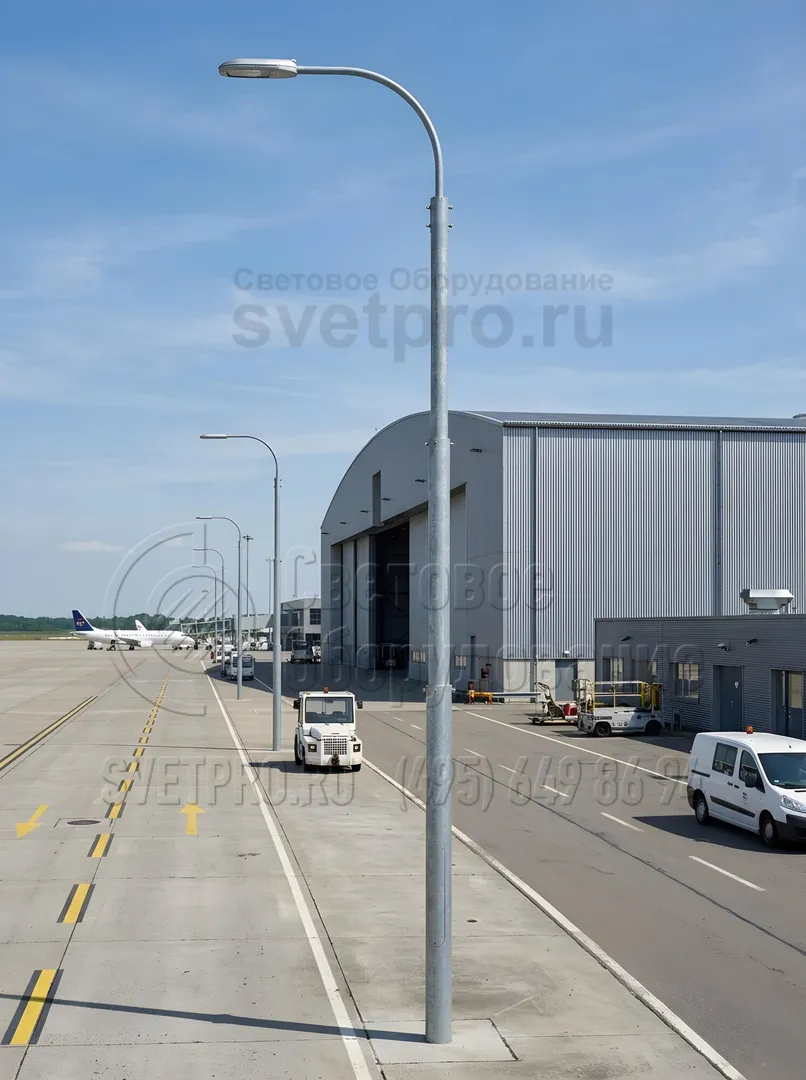

фото с объектов
