СФГ-1000-8 Опора силовая фланцевая граненая высота 8 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФГ-1000-8 |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Листовая сталь |
Размер фланца: | 540 мм |
Нижний диаметр: | 275 мм |
Верхний диаметр: | 120 мм |
Вес: | 288 кг |
Высота: | 8 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

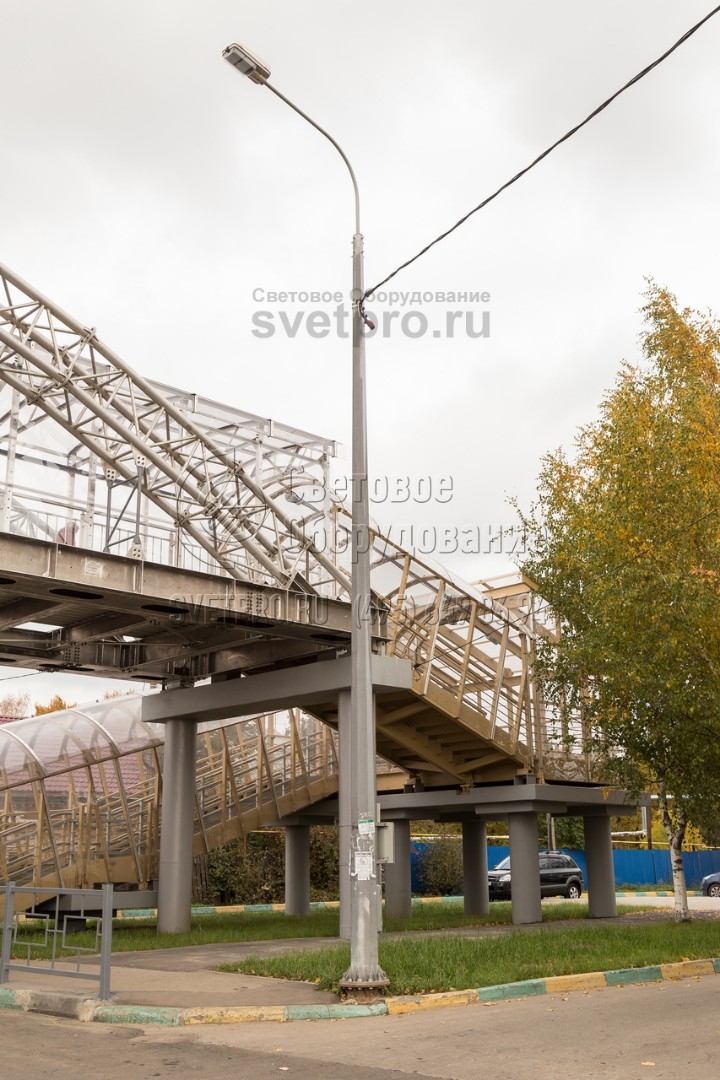

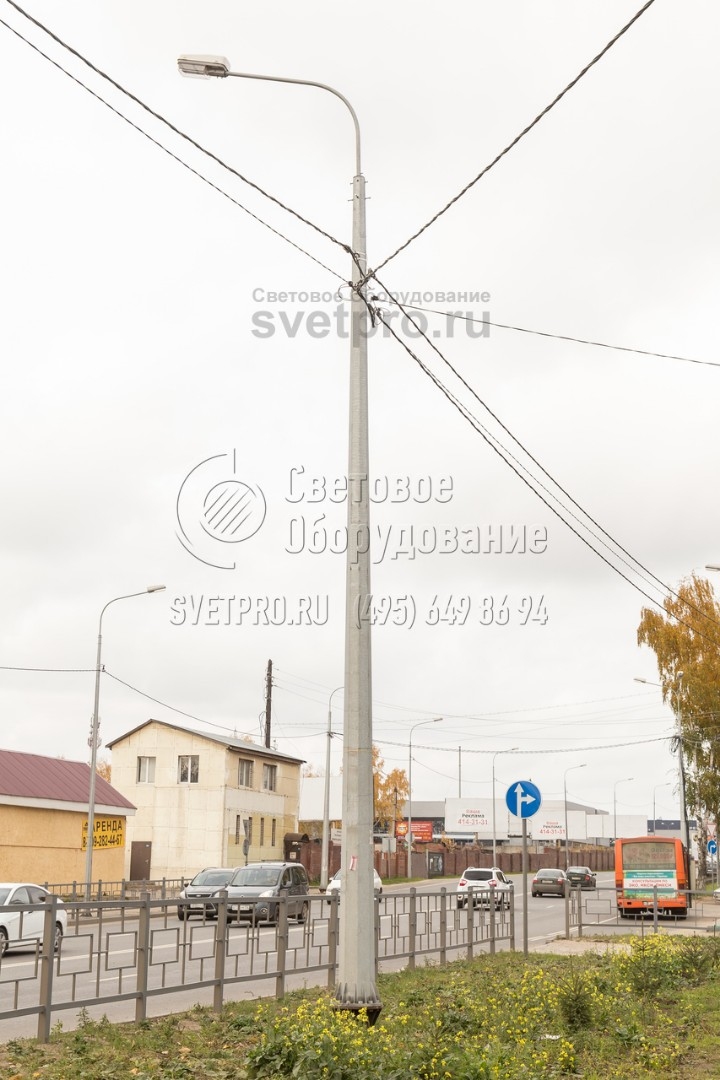

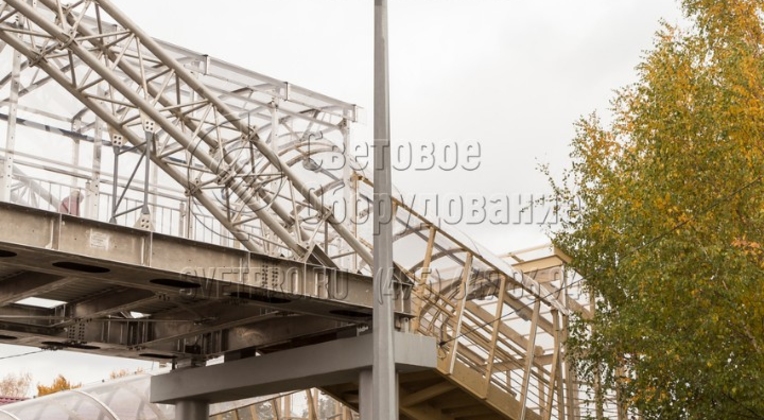

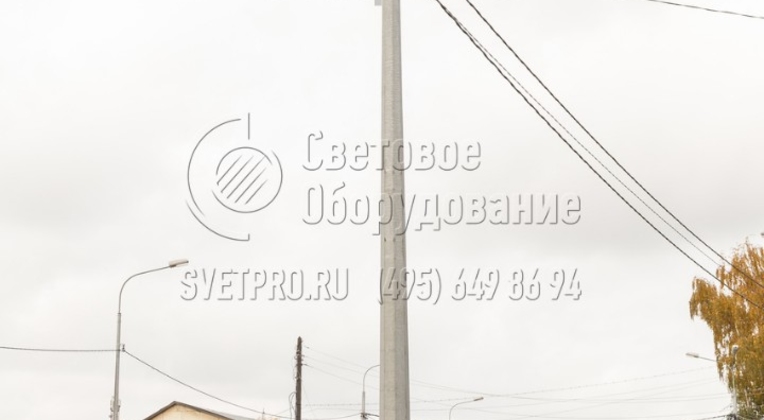

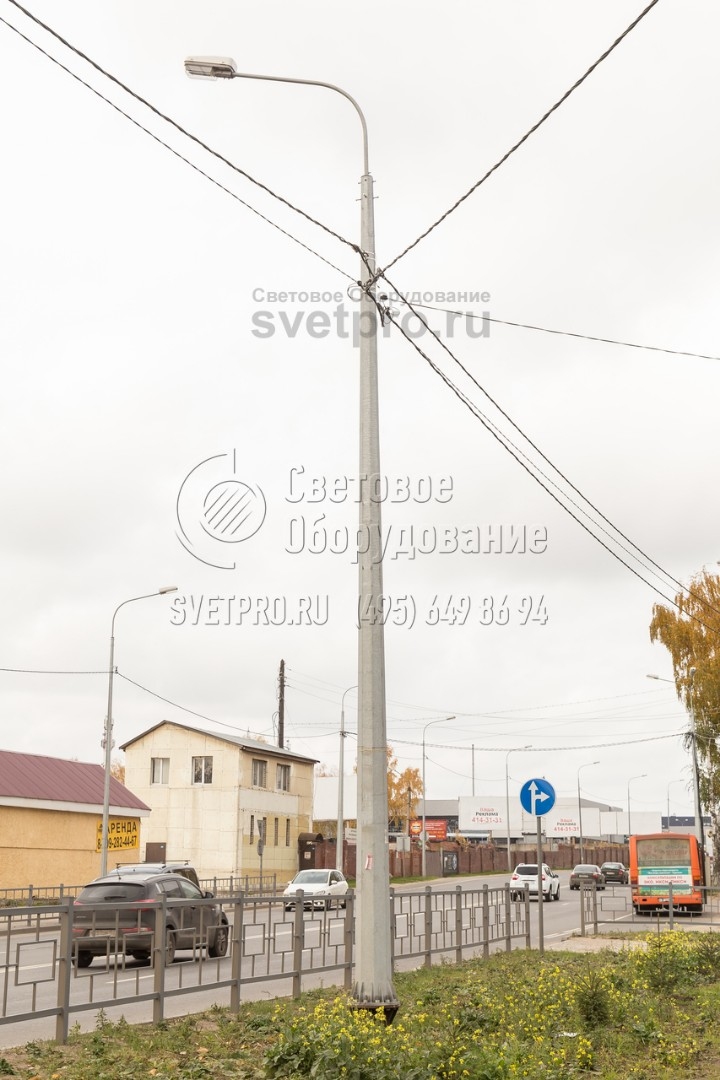

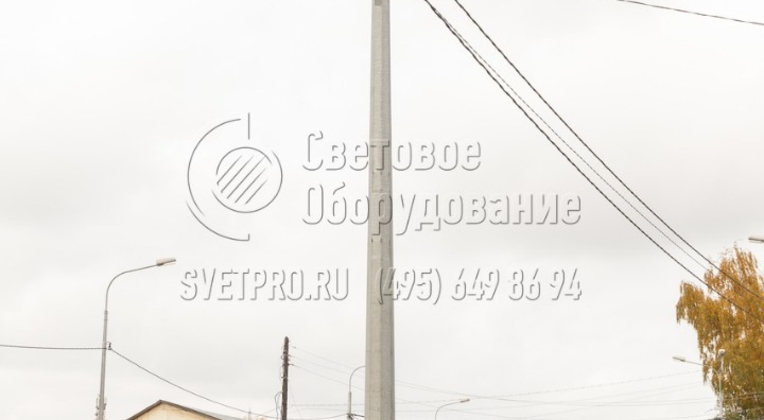

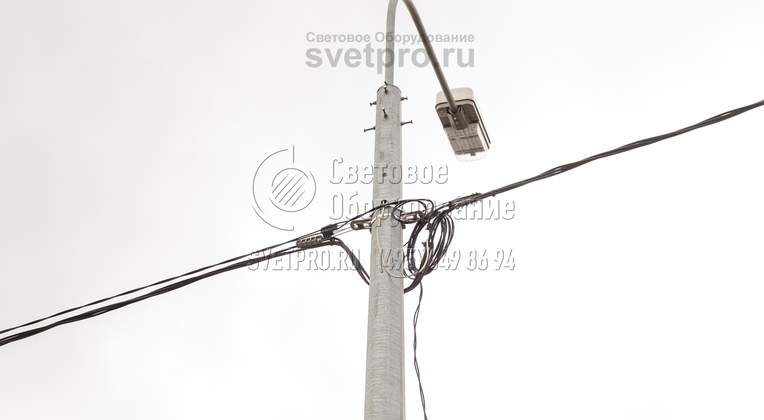

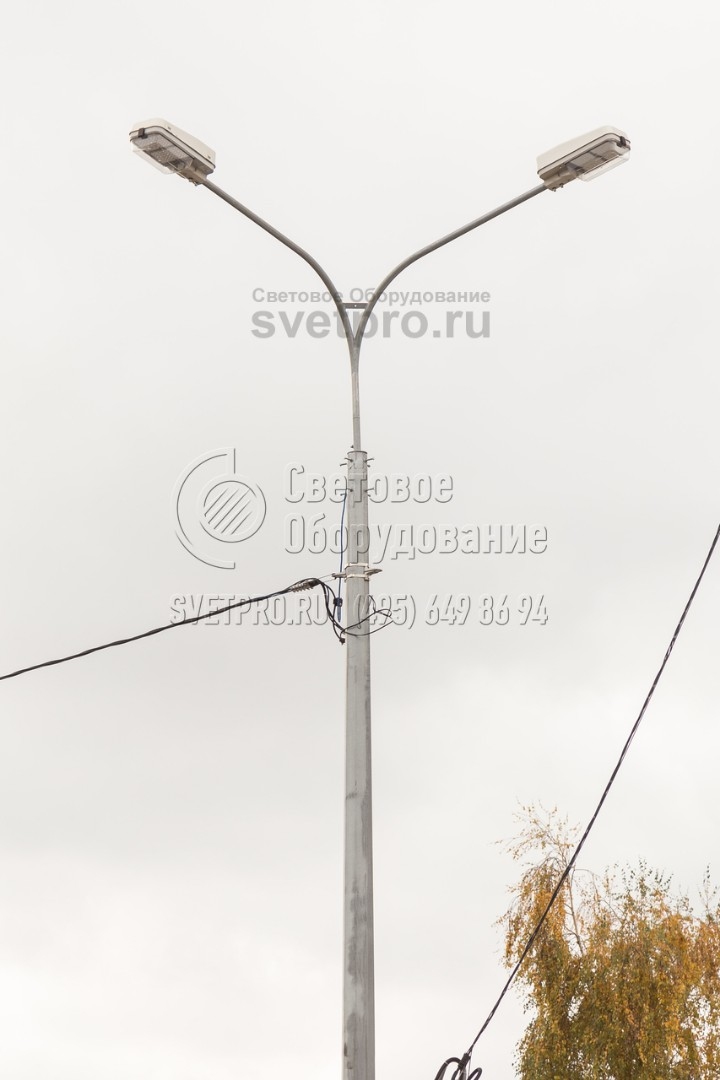

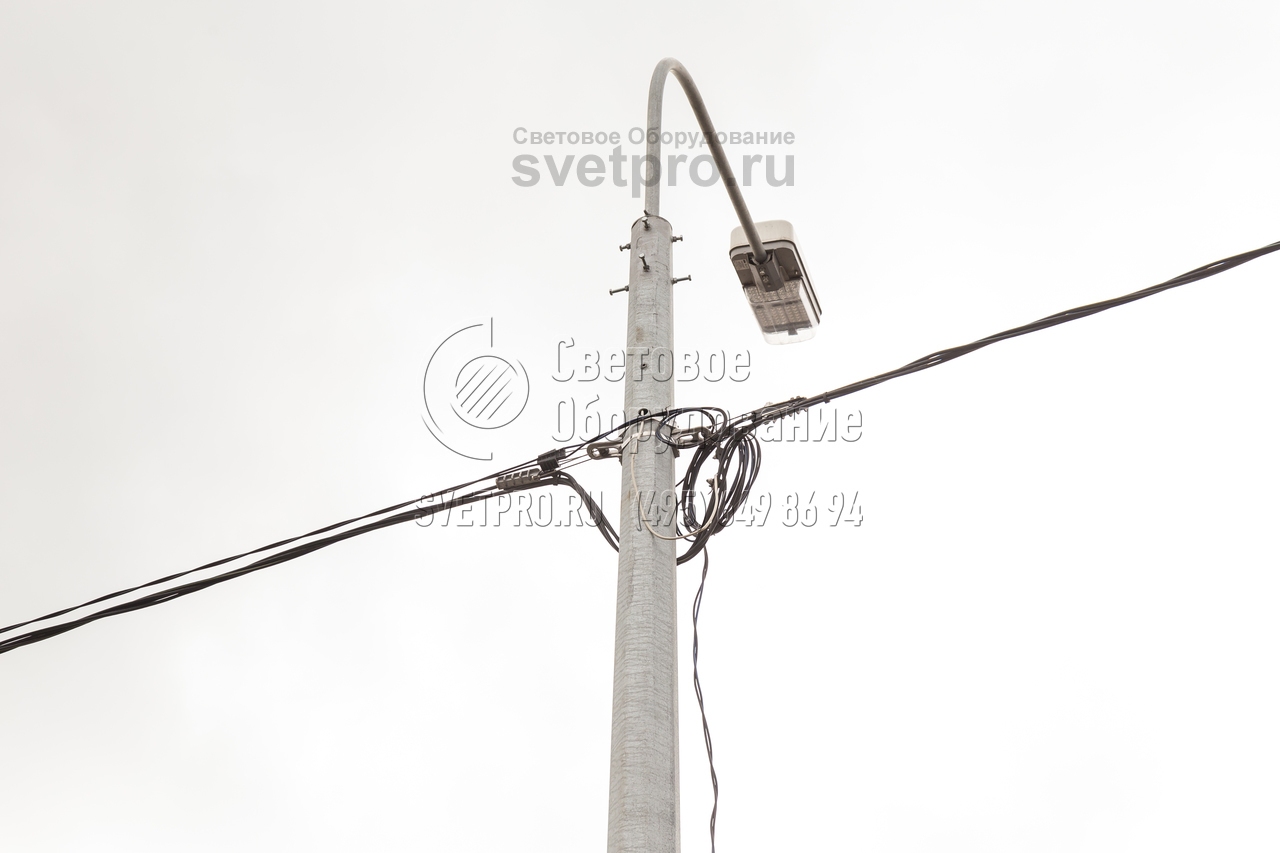

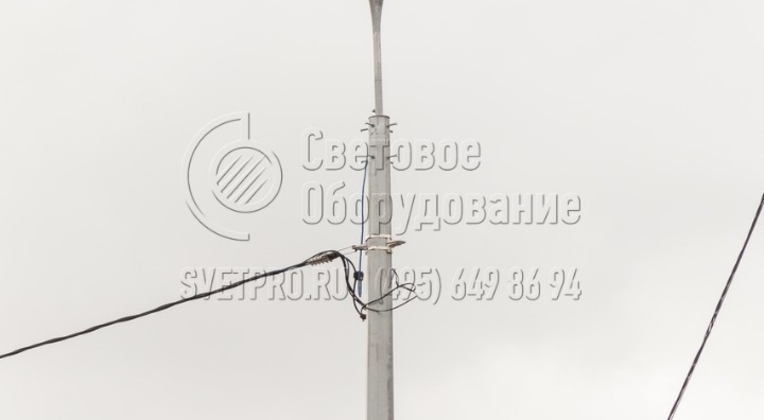

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФГ-1000-8,0-01**-ц | ЗФ-30/12/Д440-3,0-б | 288 | Ф6, Ф7, Ф16 | 1000 | 8000 | 8000 | 3000 | 275 | 120 | 6 | М30 | 12 | 540 | 440 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

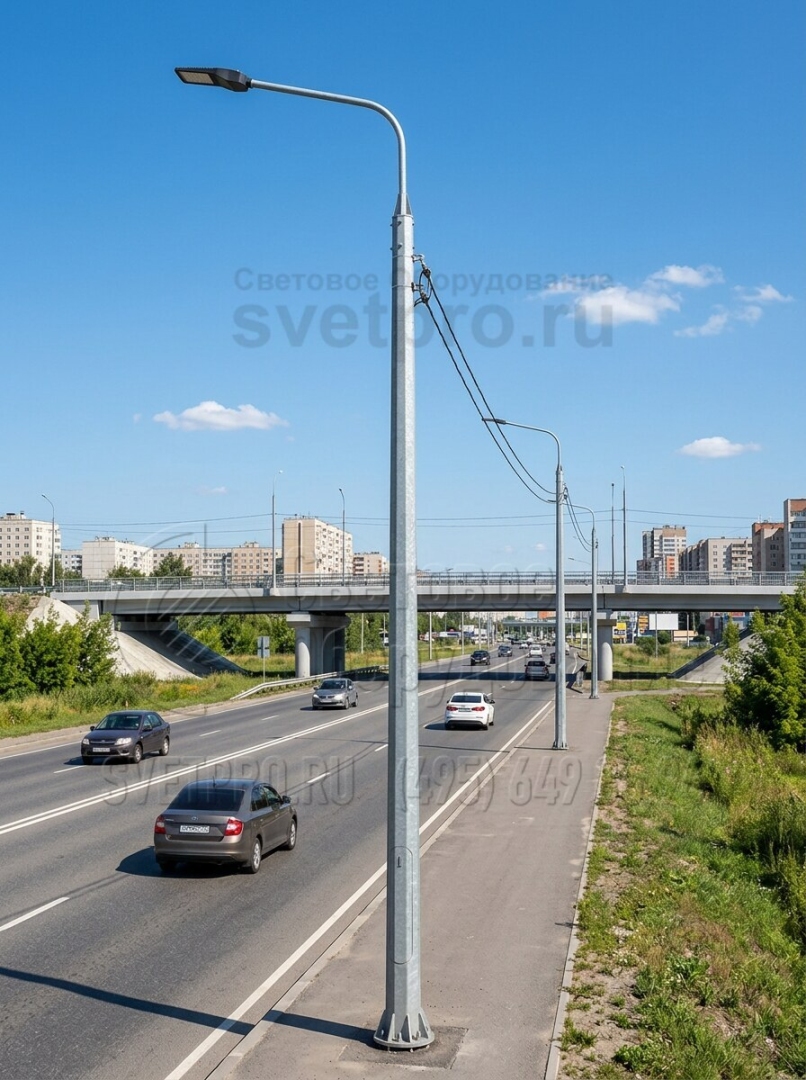

СФГ-1000-8 – опорная конструкция силового типа с граненым основанием, применяемая в организации систем наружной иллюминации. Восьмиметровые столбы используются для подземной прокладки питающих кабелей и воздушного подвеса СИП. С помощью опор обеспечивается подсветка открытых участков различного назначения, автодорог, жилых районов. Высокая устойчивость позволяет размещать на опоре не только светотехнику, но и рекламные конструкции.
СФГ-1000-8 получают посредством сгибания стальных листов в конструкцию с граненой поверхностью и последующей сваркой свободных краев продольным швом. Светотехника располагается в верхней части на кронштейнах. Устойчивость изделия к внешним факторам и коррозии обеспечивается обработкой горячим цинкованием, что также увеличивает срок эксплуатации столбов до 30 лет.

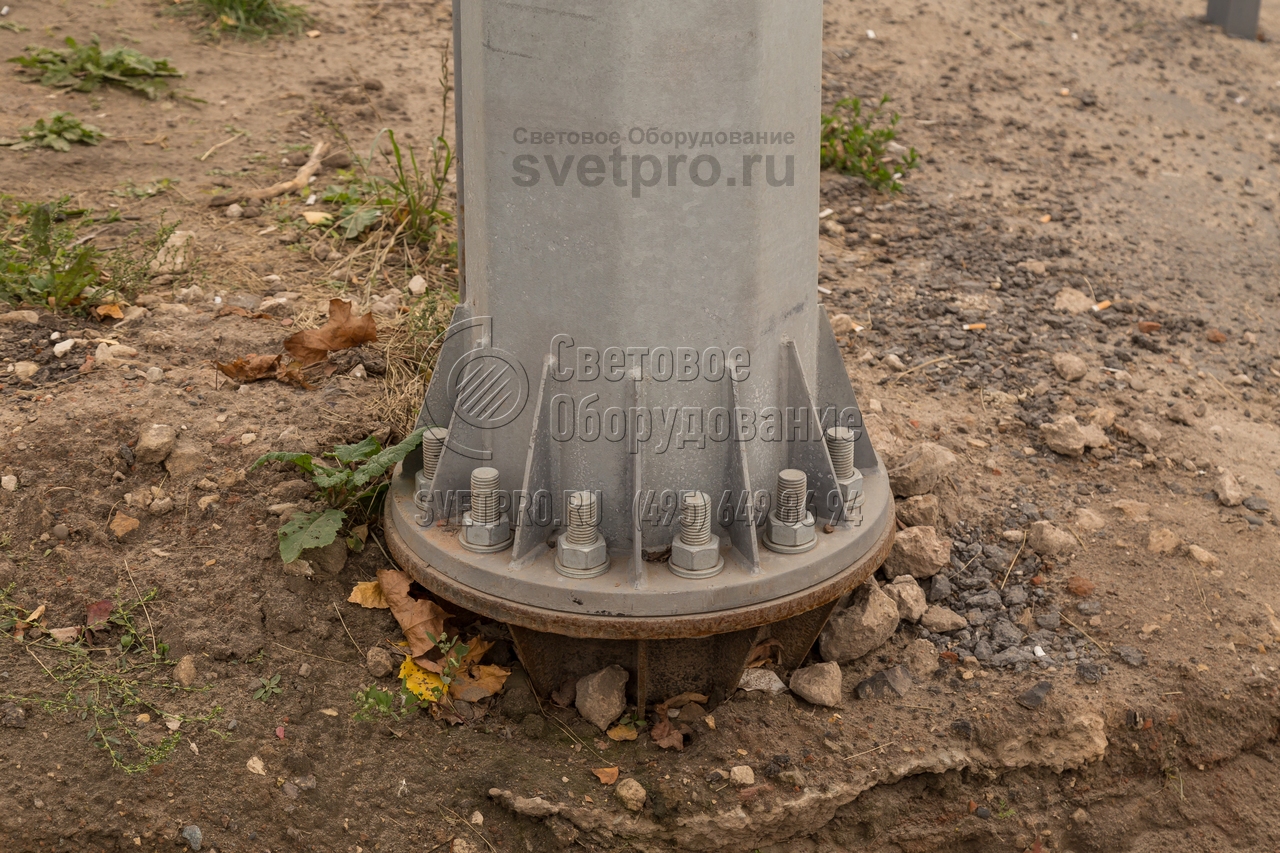

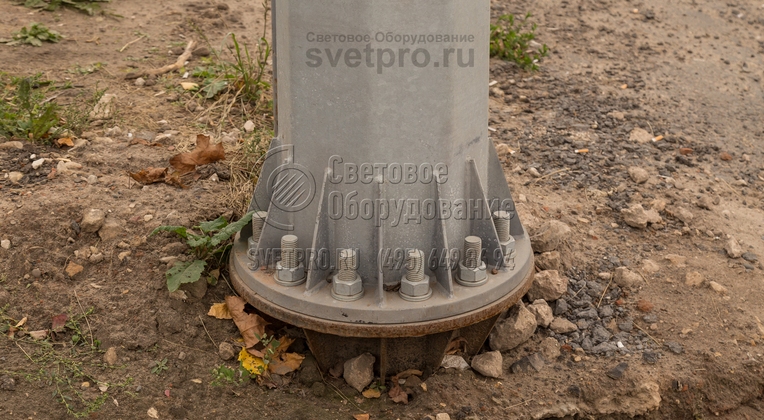

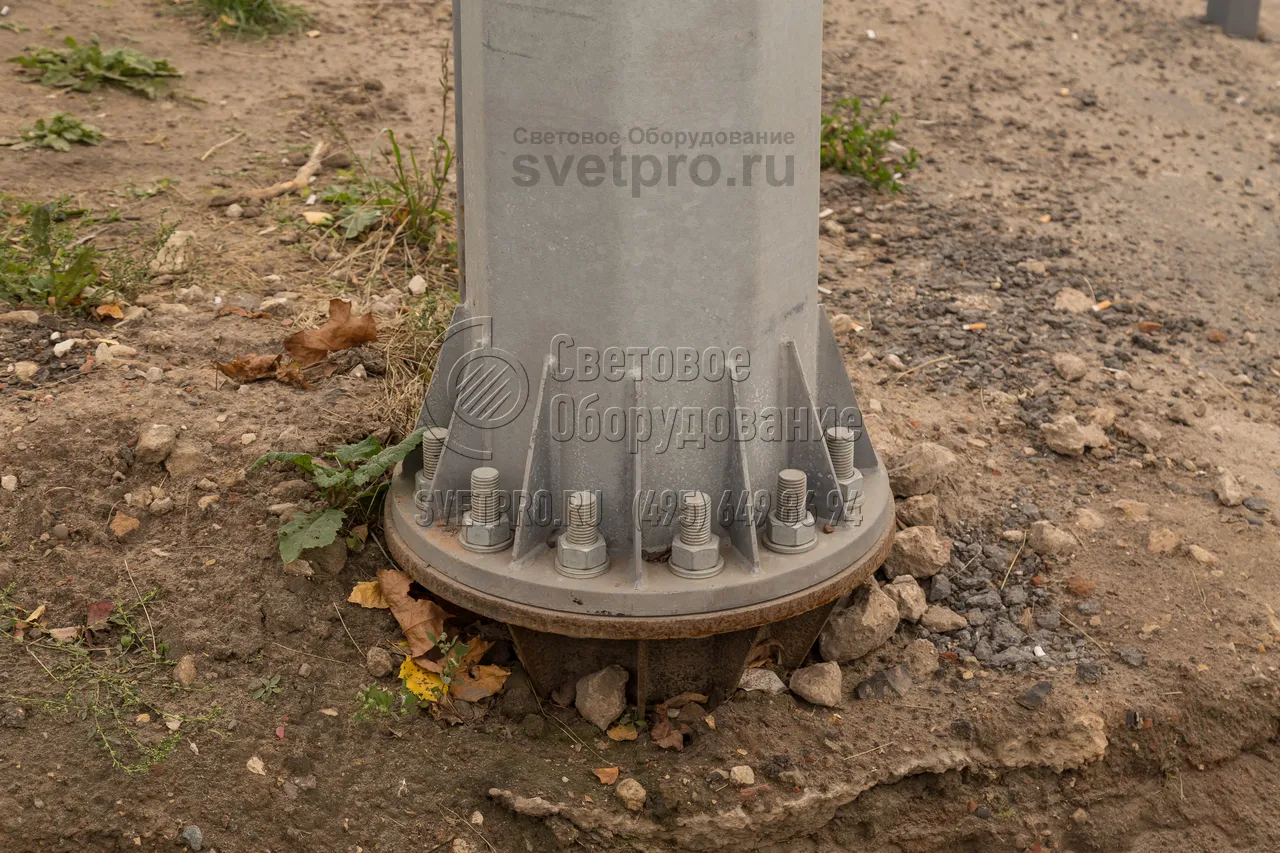

Монтируется опора на бетонное основание, внутри которого размещен закладной элемент. Установка выполняется через фланцевое соединение.
