СФГ-400-9 Опора силовая фланцевая граненая высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФГ-400-9 |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Листовая сталь |
Размер фланца: | 400-670 мм |
Нижний диаметр: | 210-420 мм |
Верхний диаметр: | 90-180 мм |
Вес: | 158-476 кг |
Высота: | 9 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

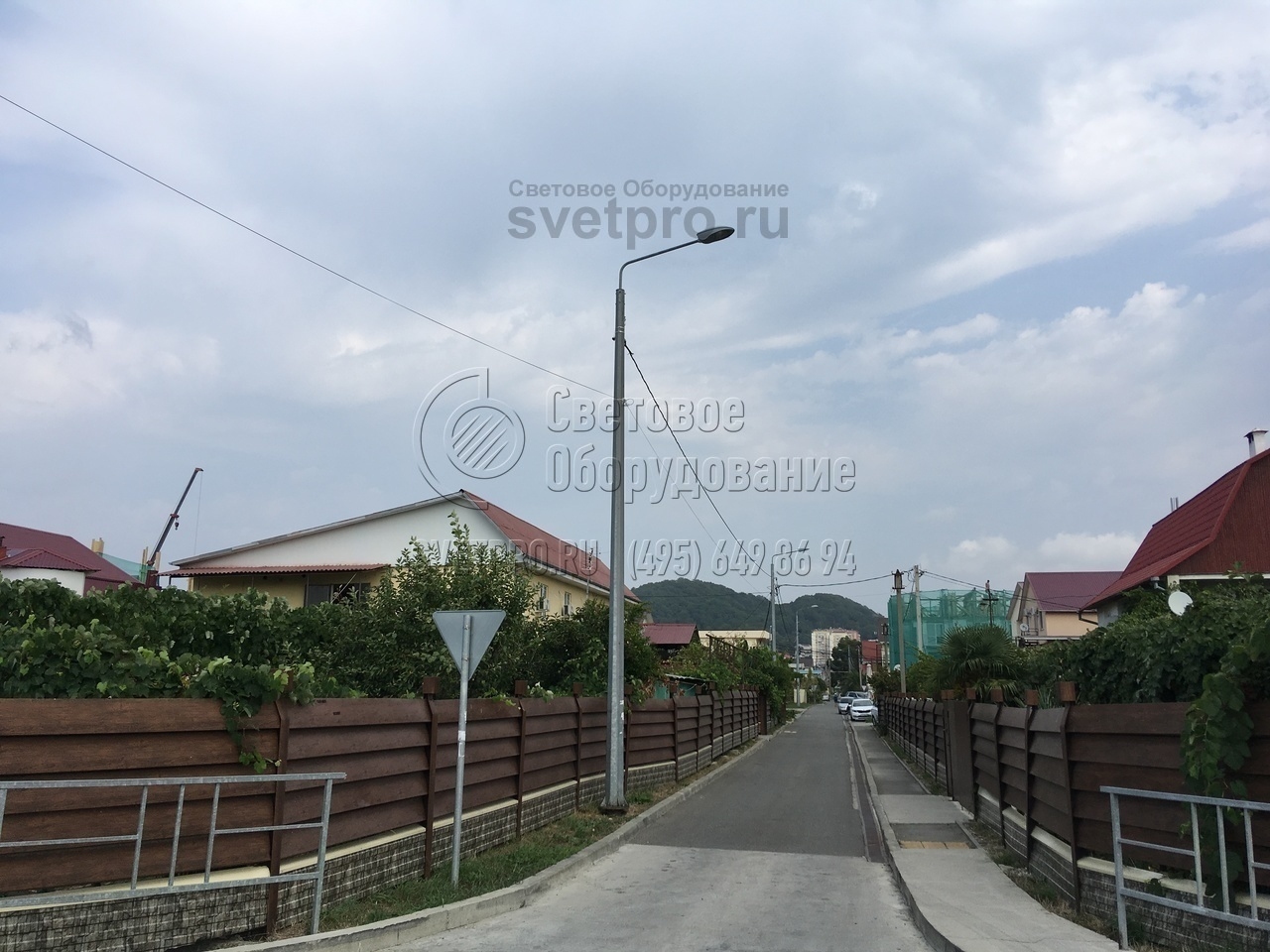

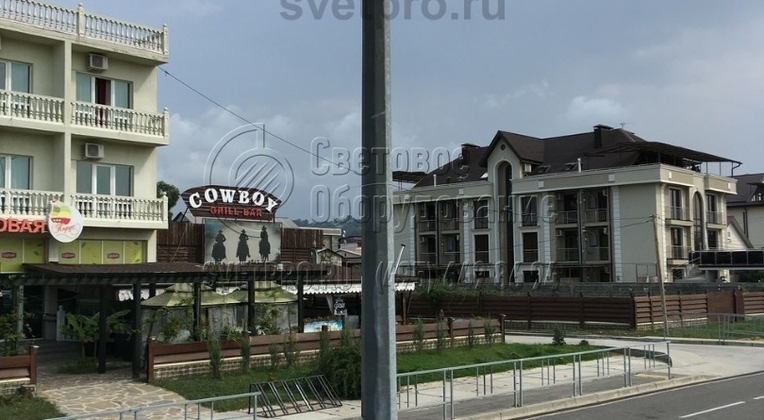

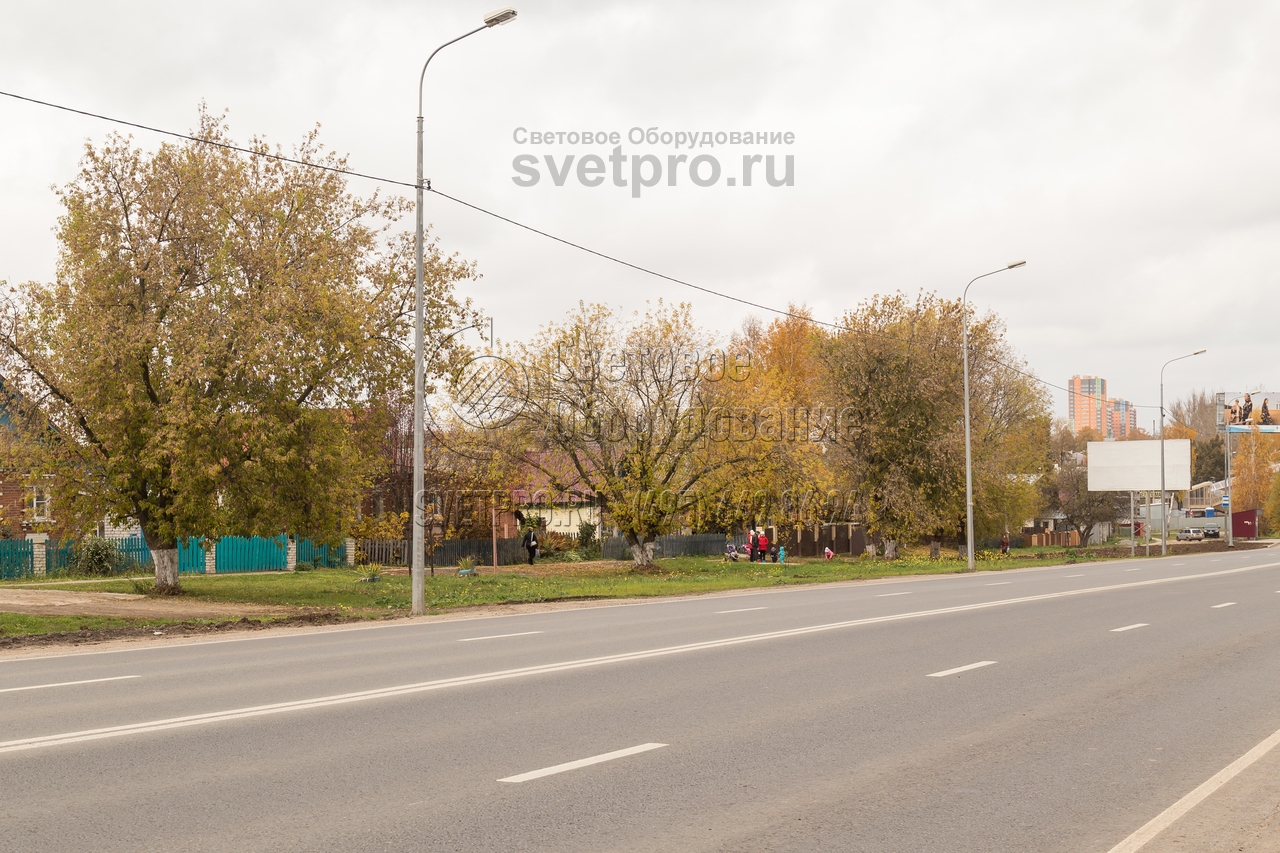

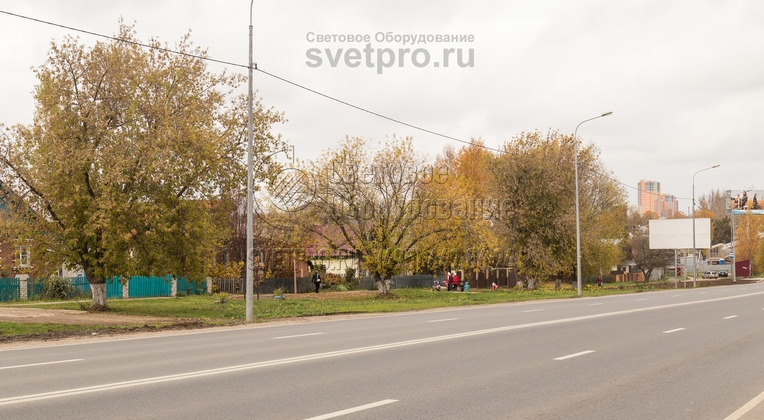

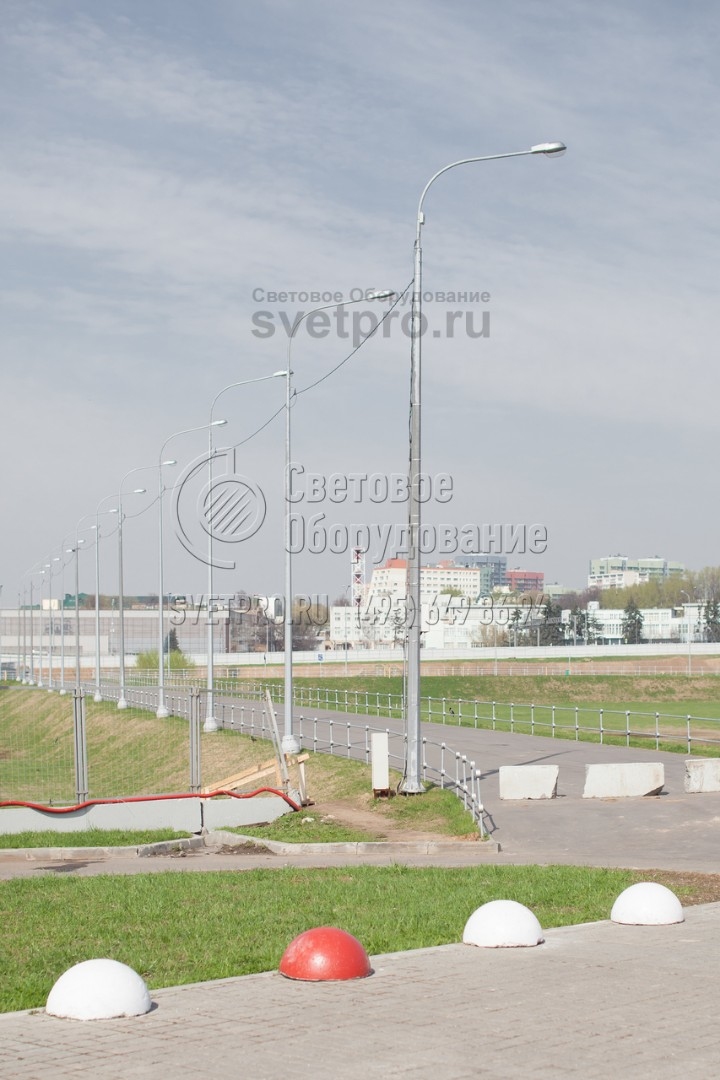

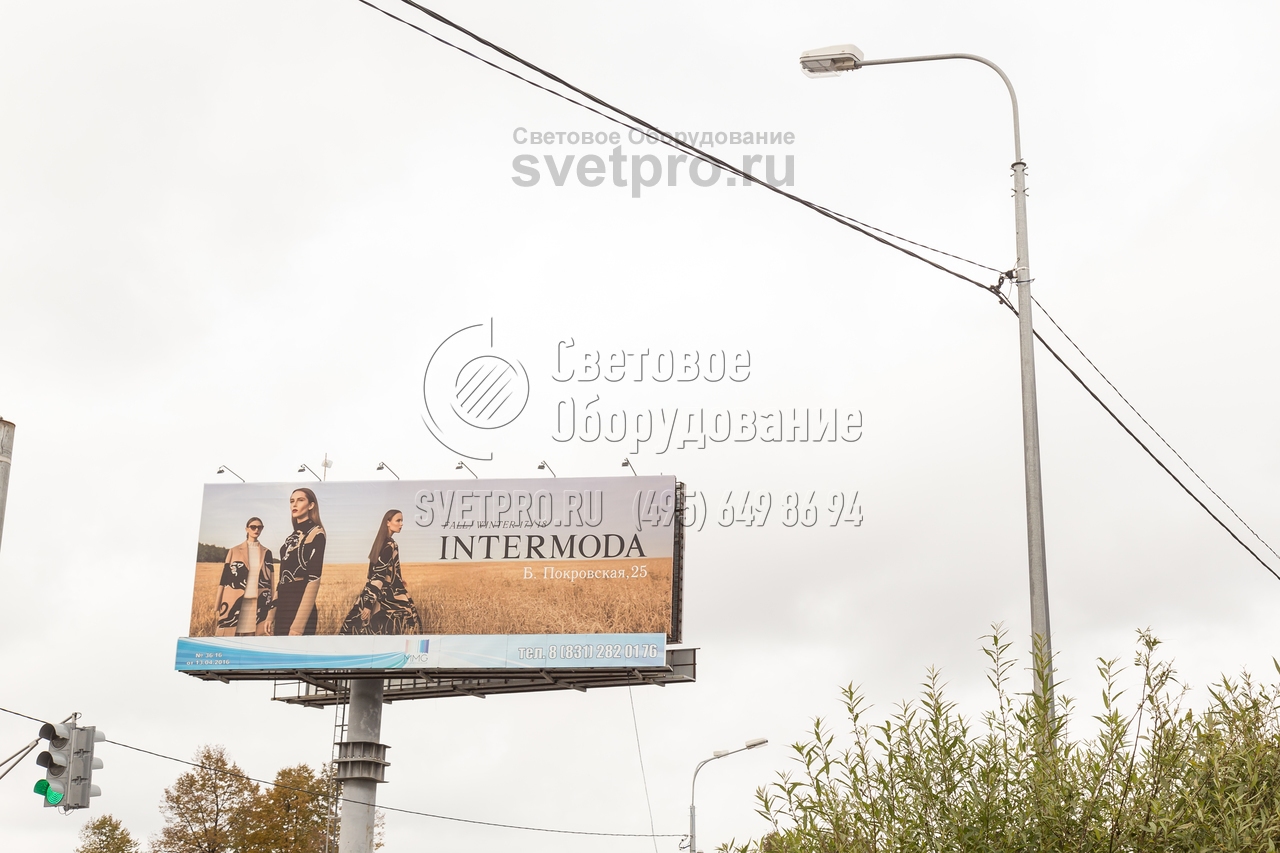

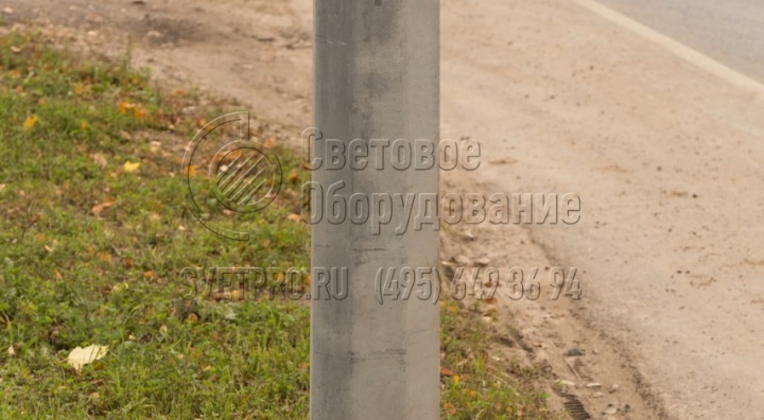

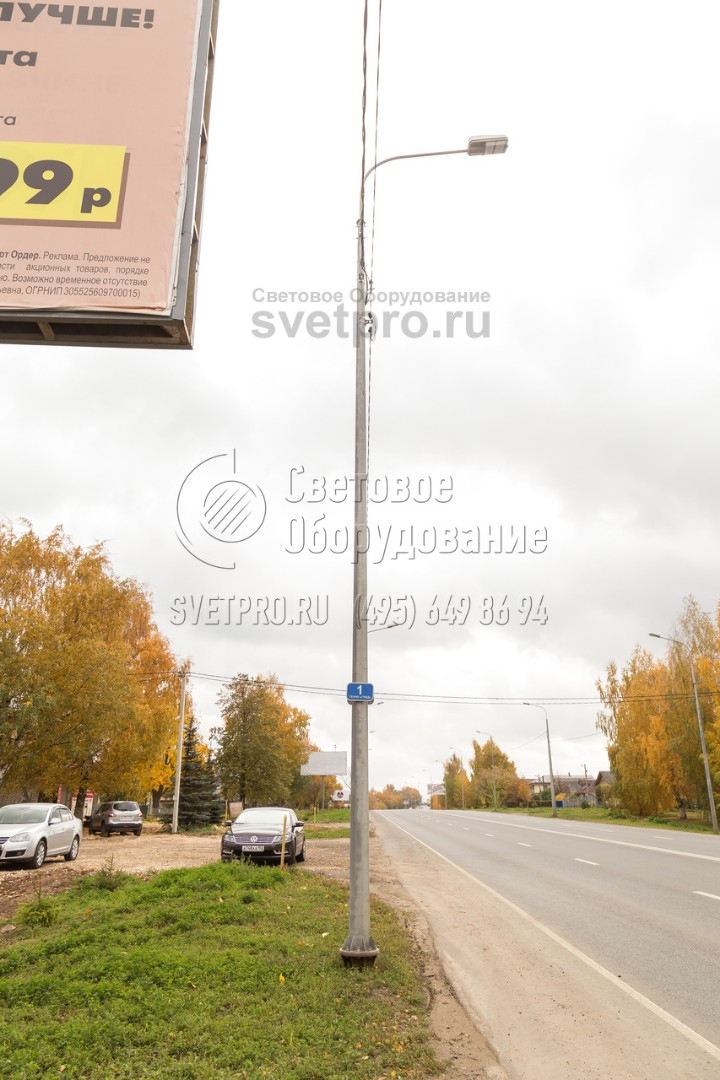

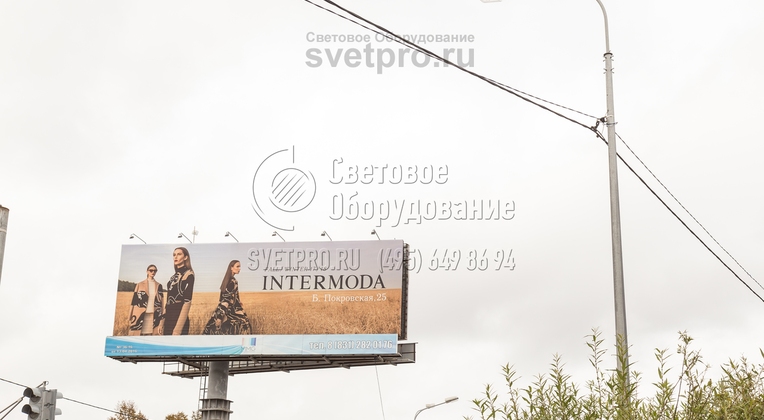

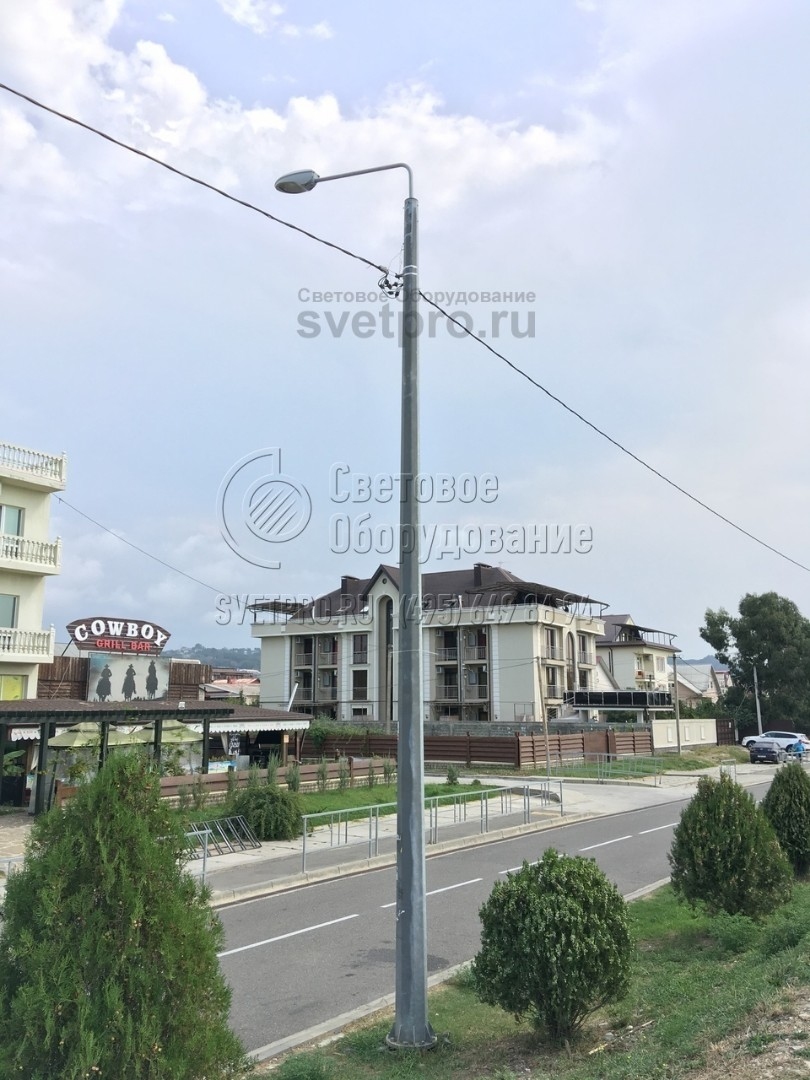

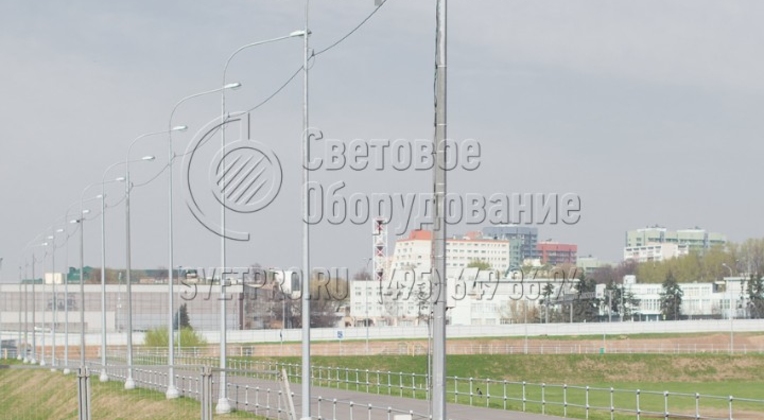

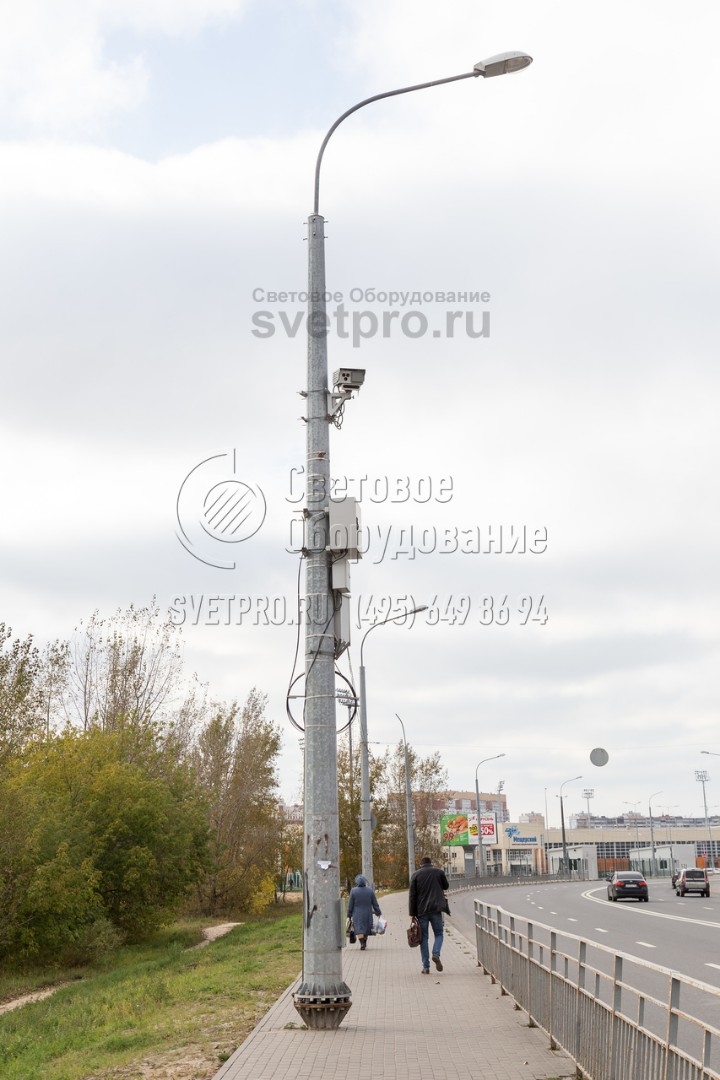

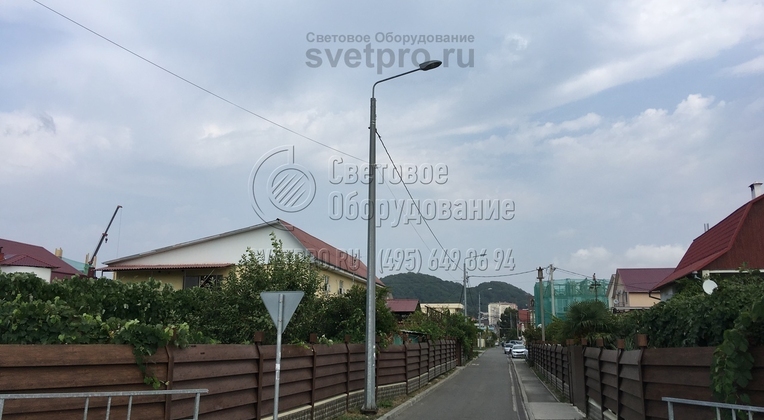

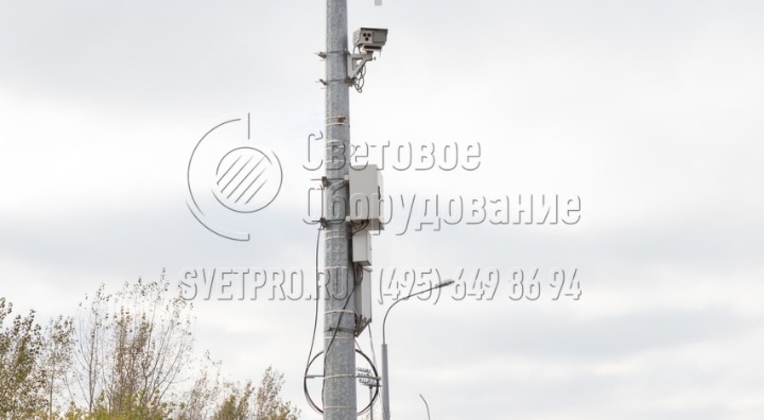

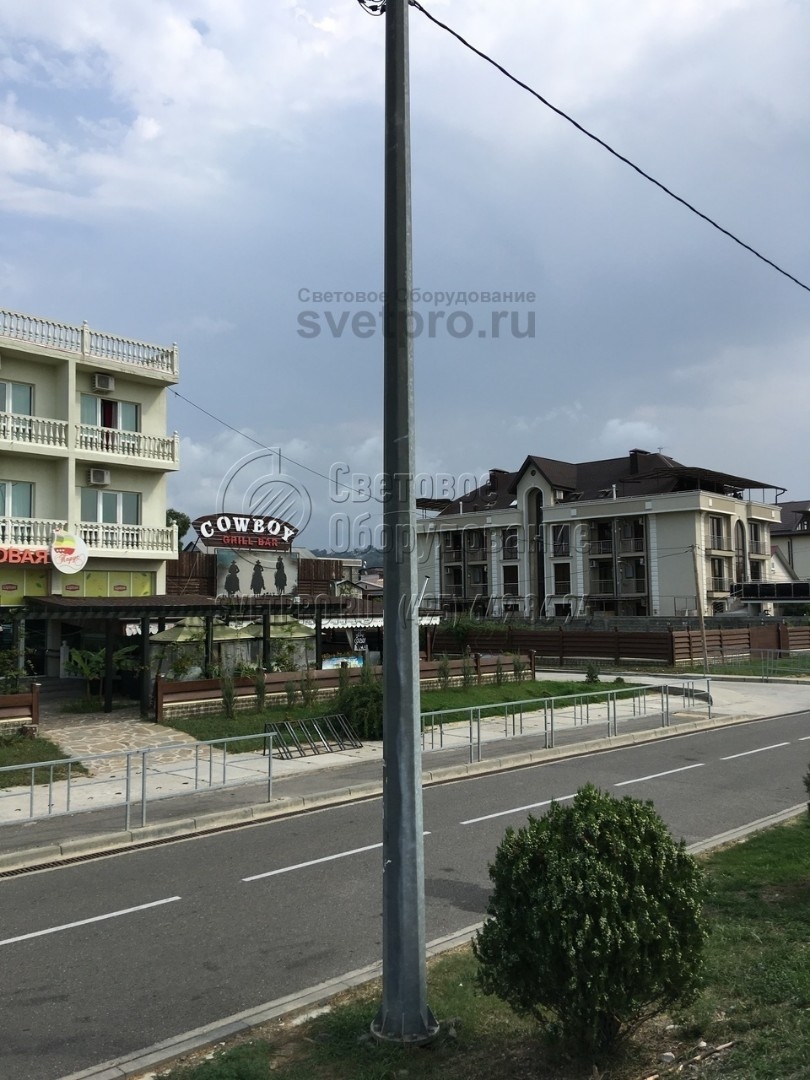

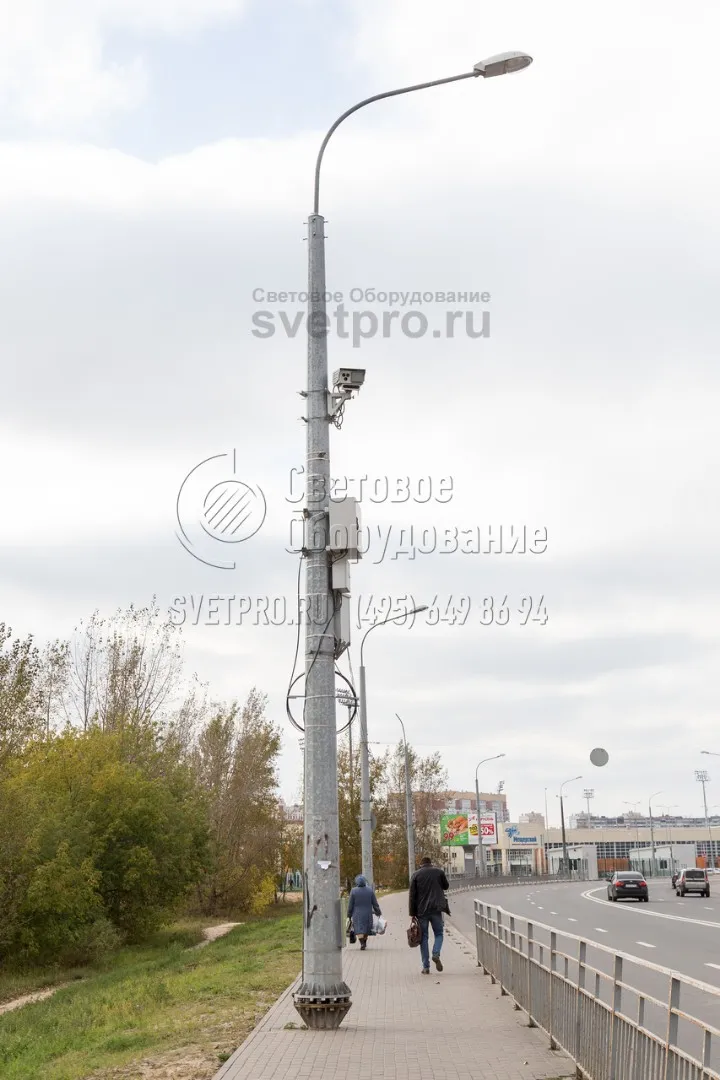

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФГ-400-9,0-01**-ц | ЗФ-24/8/Д310-2,5-б | 158 | Ф4, Ф5 | 400 | 9000 | 8000 | 2500 | 210 | 90 | 4 | М24 | 8 | 400 | 310 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

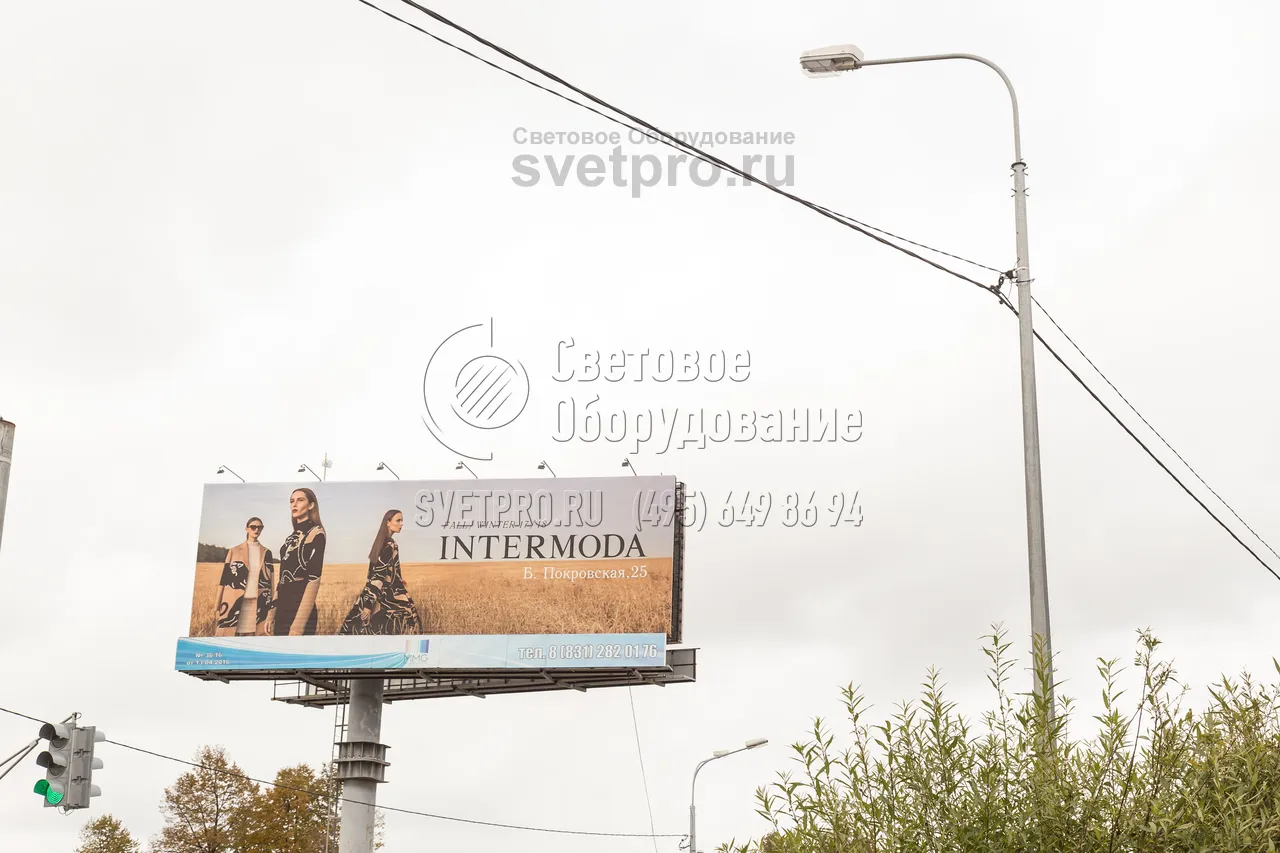

Граненая опора СФГ-400-9 относится к силовым конструкциям, устанавливаемым для обеспечения наружной иллюминации на больших открытых территориях, автозаправках, транспортных развязках и многополосных магистралях с интенсивным движением. Металлоконструкция способна выдерживать воздушную прокладку СИП, дополнительную установку рекламных щитов и вывесок.
Высокая устойчивость и способность противостоять сильным ветровым нагрузкам обеспечивают востребованность опор данного типа в различных климатических зонах. Изделие изготавливается из стального металлопроката, сгибаемого в конус на специальных станках. Вдоль всей конструкции имеется сварной шов. Опора обрабатывается горячим цинкованим, обеспечивающим надежную защиту от внешних погодных факторов и распространения ржавчины. Дополнительно опора может окрашиваться в один из цветов по каталогу RAL.

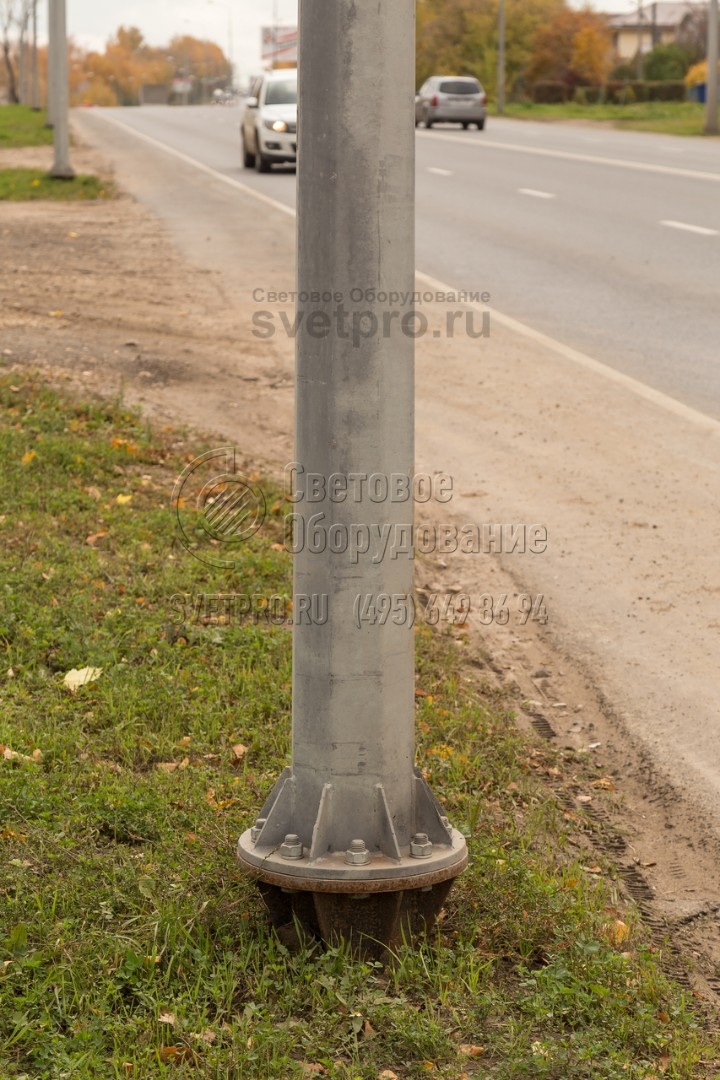

Металлоконструкции монтируются на закладной фундамент, соединение с которым осуществляется через фланец.
