СФГ-400-10 Опора силовая фланцевая граненая высота 10 метров
Цена*:
от
52 359
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
СФГ-400-10 — это опора силового типа, сделанная из листовой стали. Она используется для строительства осветительных сетей в том случае, когда для инженеров важна максимальная прочность конструкции, способность нести высокую нагрузку от световых приборов на оголовке.
Изделие имеет в поперечнике форму многоугольника. Каждые две стороны, соединенные под углом, образуют ребра жесткости. Благодаря ним увеличивается продольная прочность, опора может выдержать больший вес подвешенного оборудования.
Подвеска проводов к силовым опорам обычно производится воздушным способом. Для этого применяются накладные крепежные элементы. Для их монтажа на опоре не нужно сверлить отверстия или вносить другие изменения в конструкцию.
Подвешенные провода вводятся внутрь корпуса через отверстие ниже места крепления кронштейна. Далее провод идет по полой детали кронштейна и соединяется со световым прибором. В результате верхушка конструкции выглядит аккуратно, исключаются обрывы по причине воздействия внешних природных факторов.
Наша компания специализируется на производстве силовых опор для строительства систем наружного освещения. Мы сделаем для вас конструкции типа СФГ в минимальные сроки, при необходимости адаптируем под климатические особенности места эксплуатации.
Фото с объектов
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | СФГ-400-10 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Размер фланца: | 400-690 мм |
| Нижний диаметр: | 220-445 мм |
| Верхний диаметр: | 90-180 мм |
| Вес: | 178-546 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименов-е опоры | Цена | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-400-10,0-01**-ц | 52 359 ₽ | ЗФ-24/8/Д310-2,5-б | 178 | Ф4, Ф5 | 400 | 10000 | 9000 | 2500 | 220 | 90 | 4 | М24 | 8 | 400 | 310 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

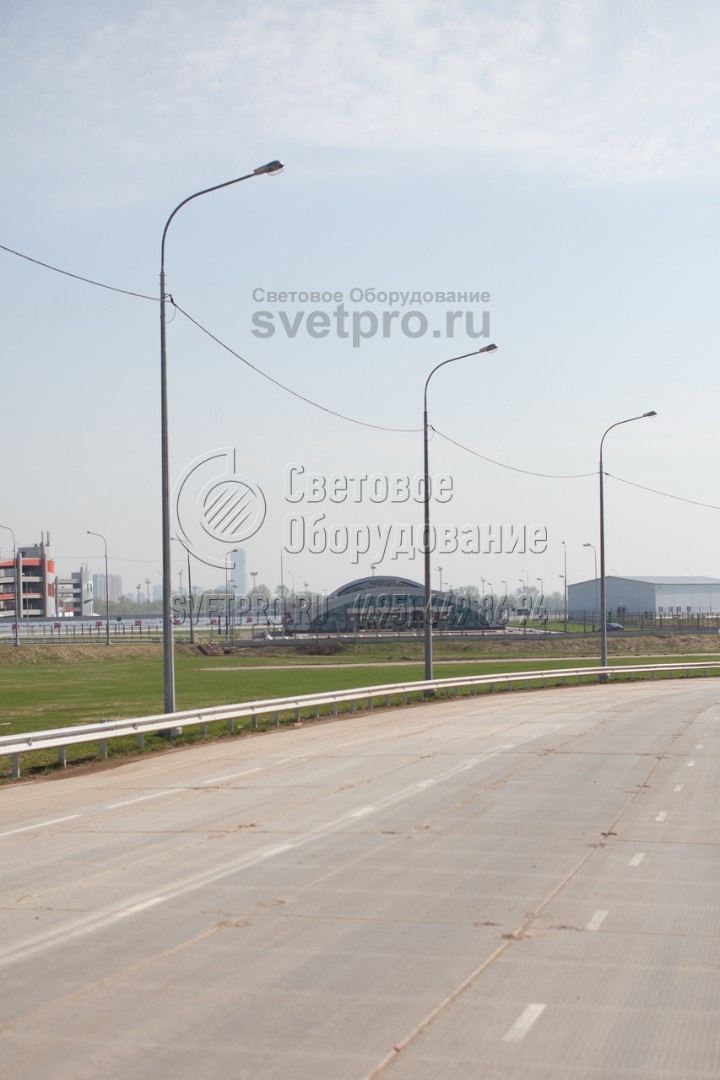

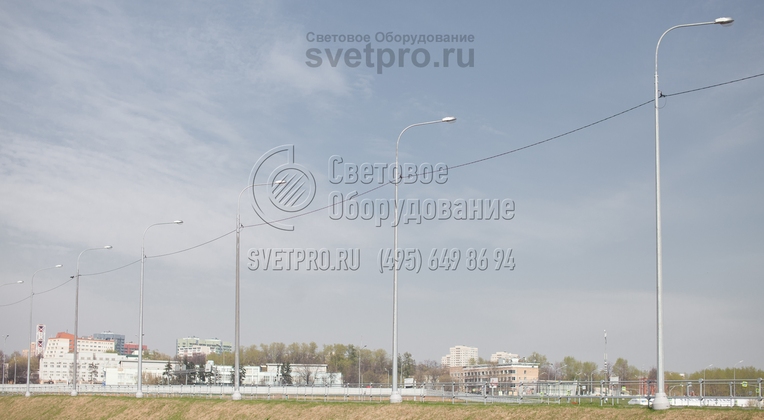

6. На фото изображены опоры с однорожковыми кронштейнами под консольные светильники. Однако количество световых приборов и их типы можно менять. Вместо кронштейна под светильники можно установить модель, предназначенную для монтажа прожекторов направленного света. -

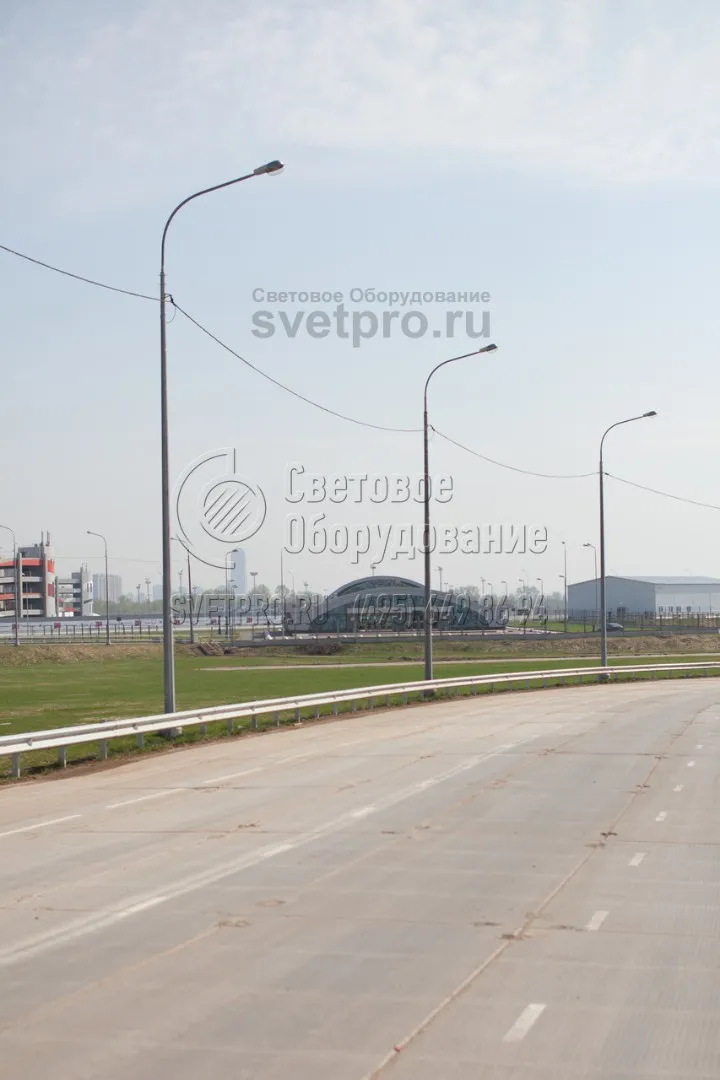

7. На опорах силового типа с граненым стволом установлены кронштейны с хвостовой частью и ограничивающей шайбой. Для их установки необходимо вставить хвостовую часть в отверстие и зафиксировать ее болтами. Резьбовое соединение остается разъемным, кронштейн можно снять без резки металла. -

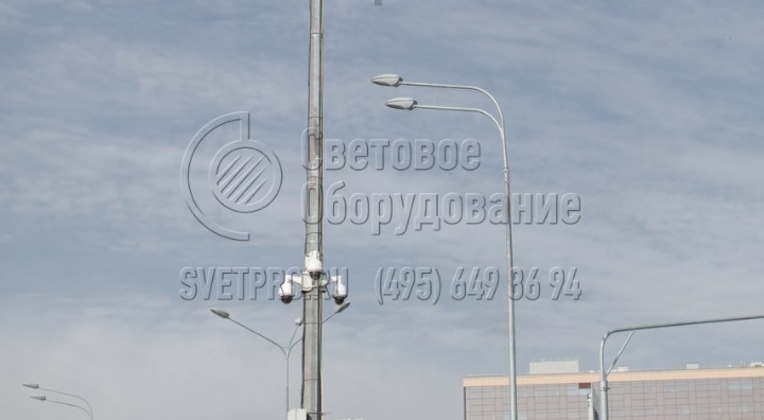

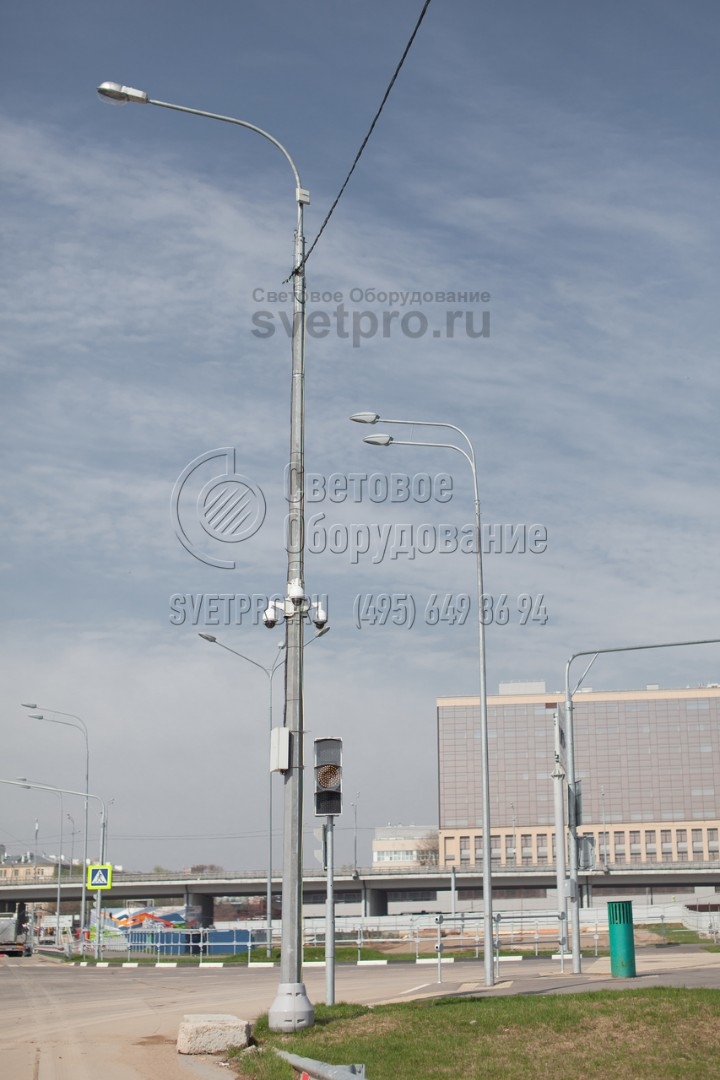

8. В примере на фото силовая опора используется для установки светильников, камер наружного наблюдения и коробки для коммутационного оборудования. Монтаж ствола произведен на фланец. Опорная площадка с болтами в нижней части декорирована специальной пластиковой накладкой. -
9. У силовых опор, сделанных по стандартной типовой документации, оголовок имеет унифицированную форму. На него можно закрепить кронштейн с хвостовиком. Если необходимо, производитель может сделать осветительную опору с оголовком под кронштейн с обечайкой. -

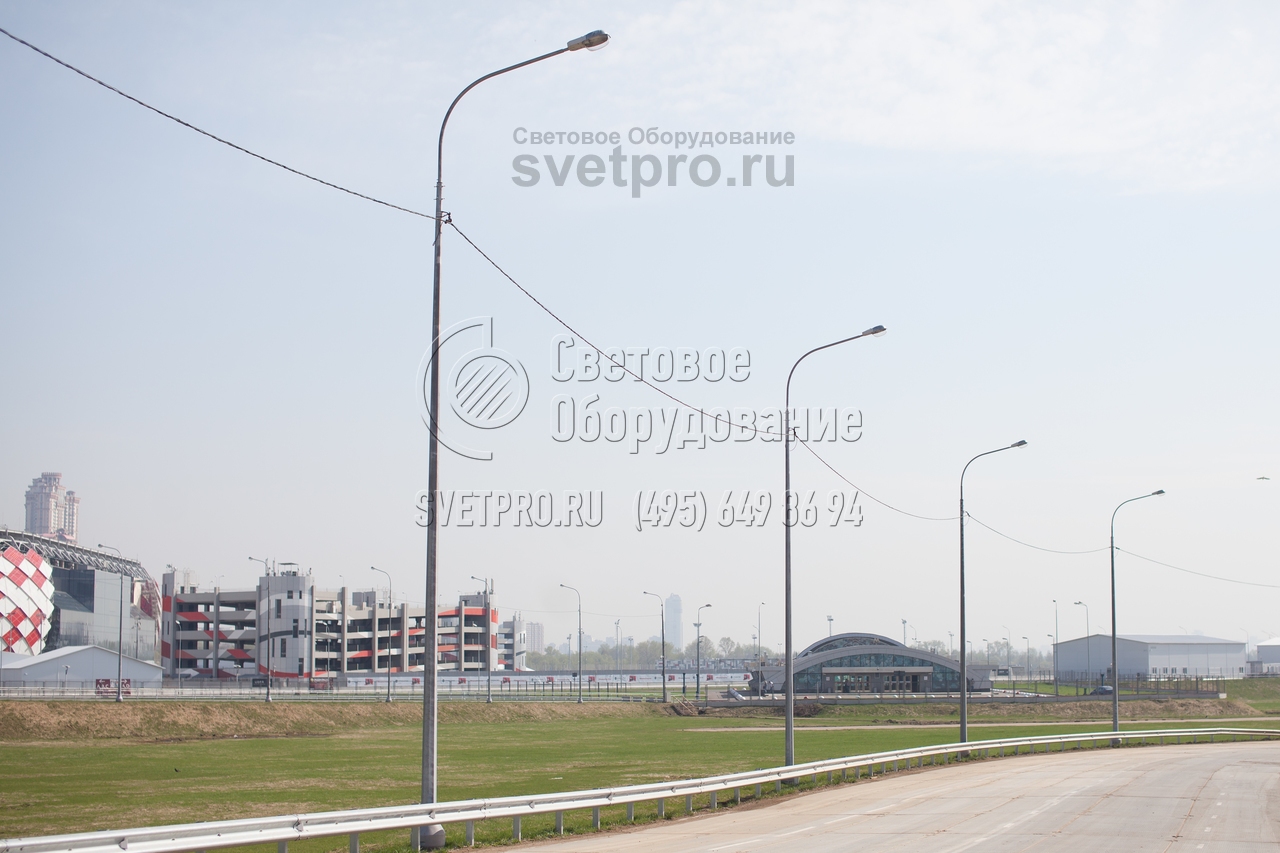

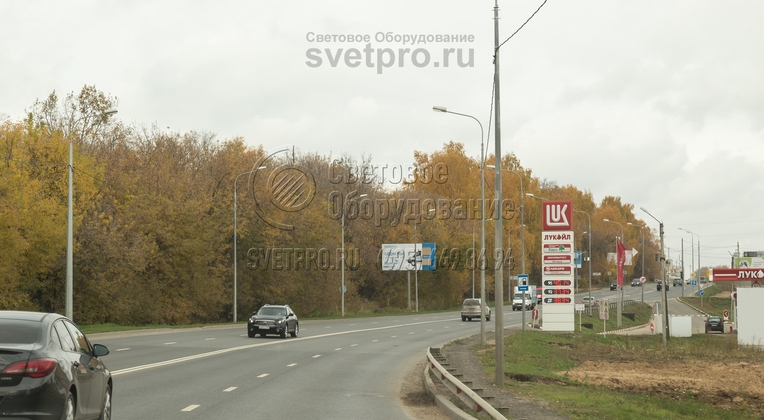

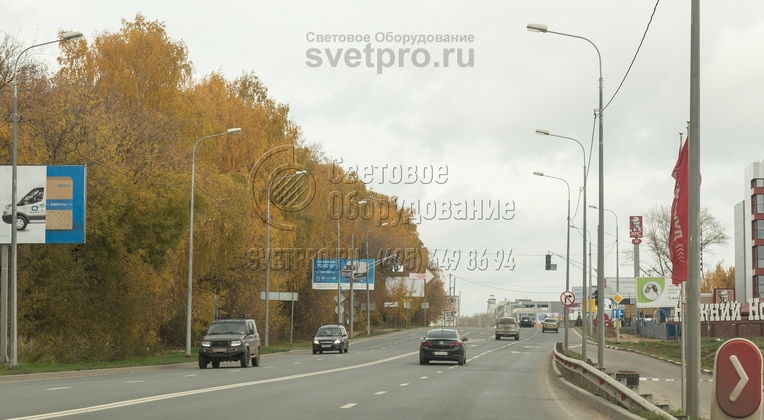

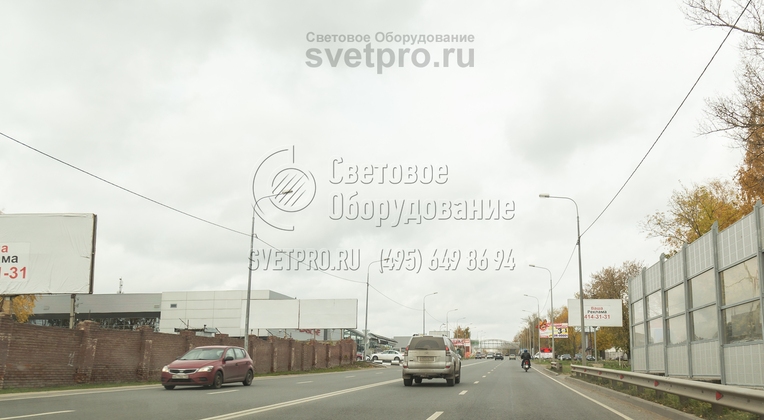

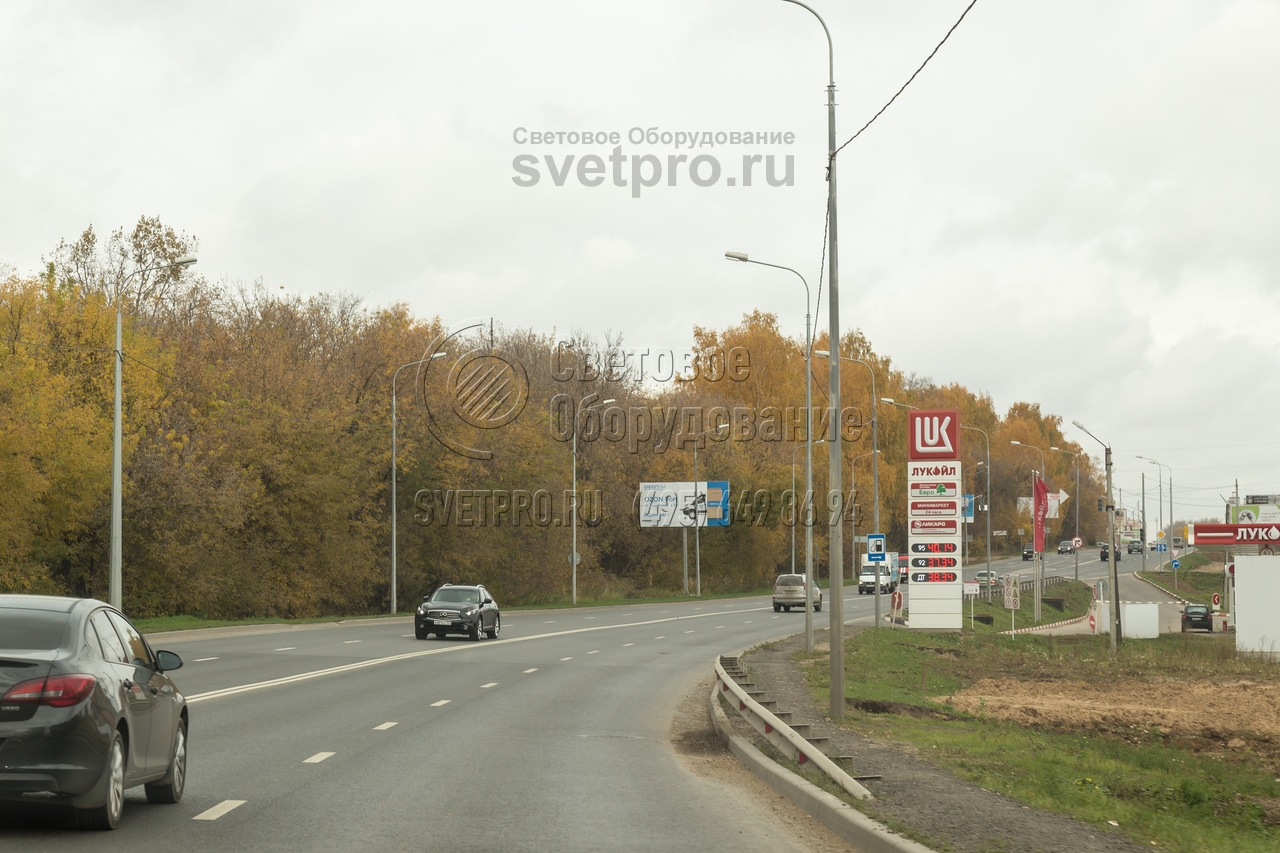

10. На фото изображена сеть наружного освещения автомобильной дороги с помощью силовых опор. Кабели для подачи электричества проложены по воздуху и закреплены на стволе опоры. Однако силовые опоры допускают подключение кабелей под землей с коммутацией через ревизионное отверстие. -

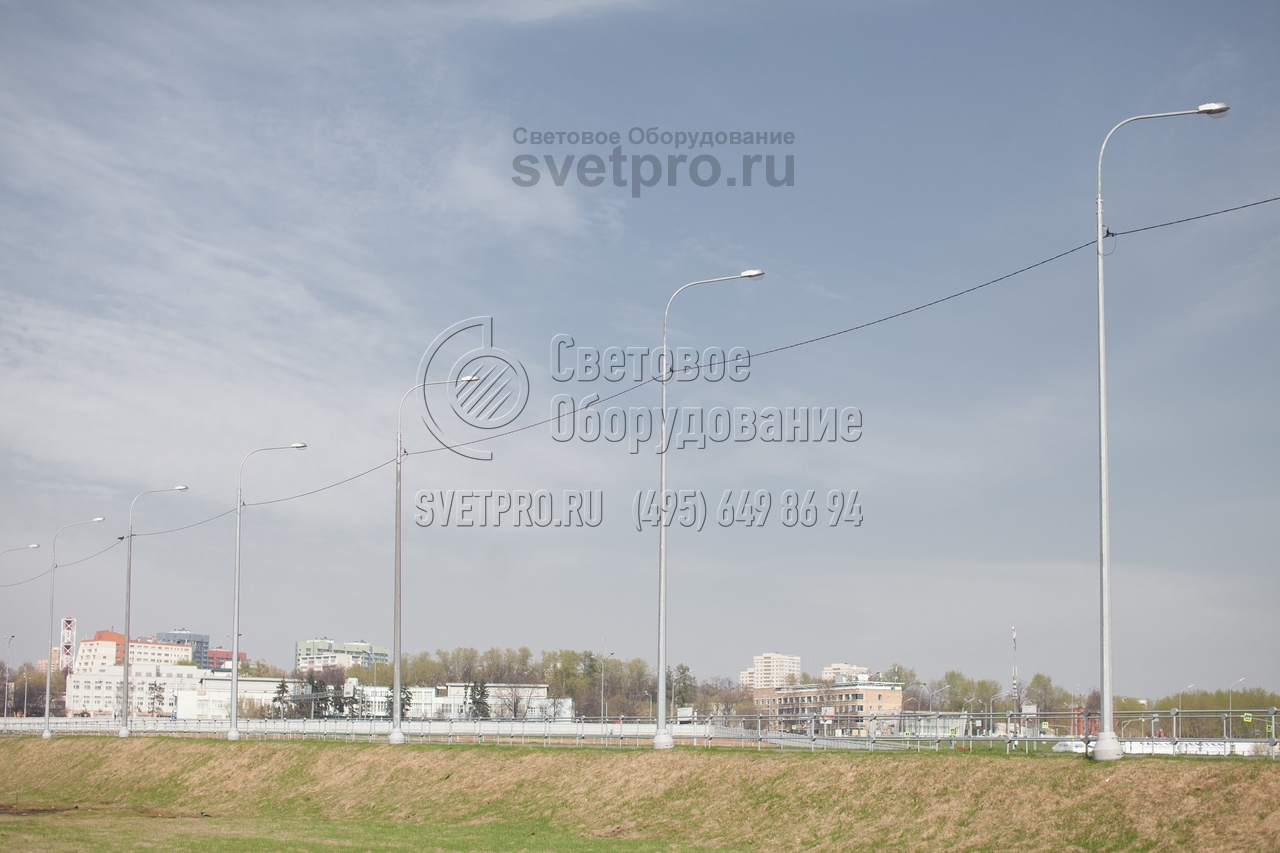

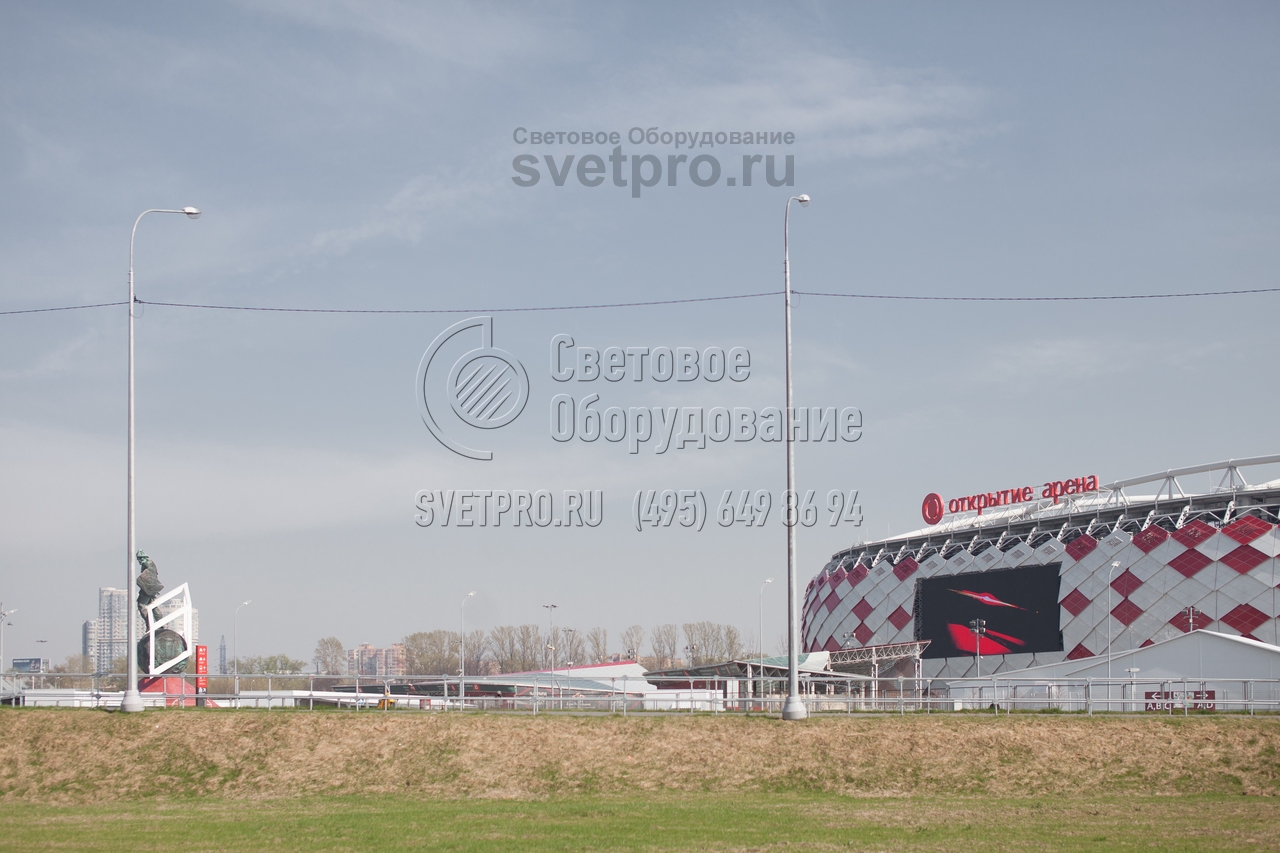

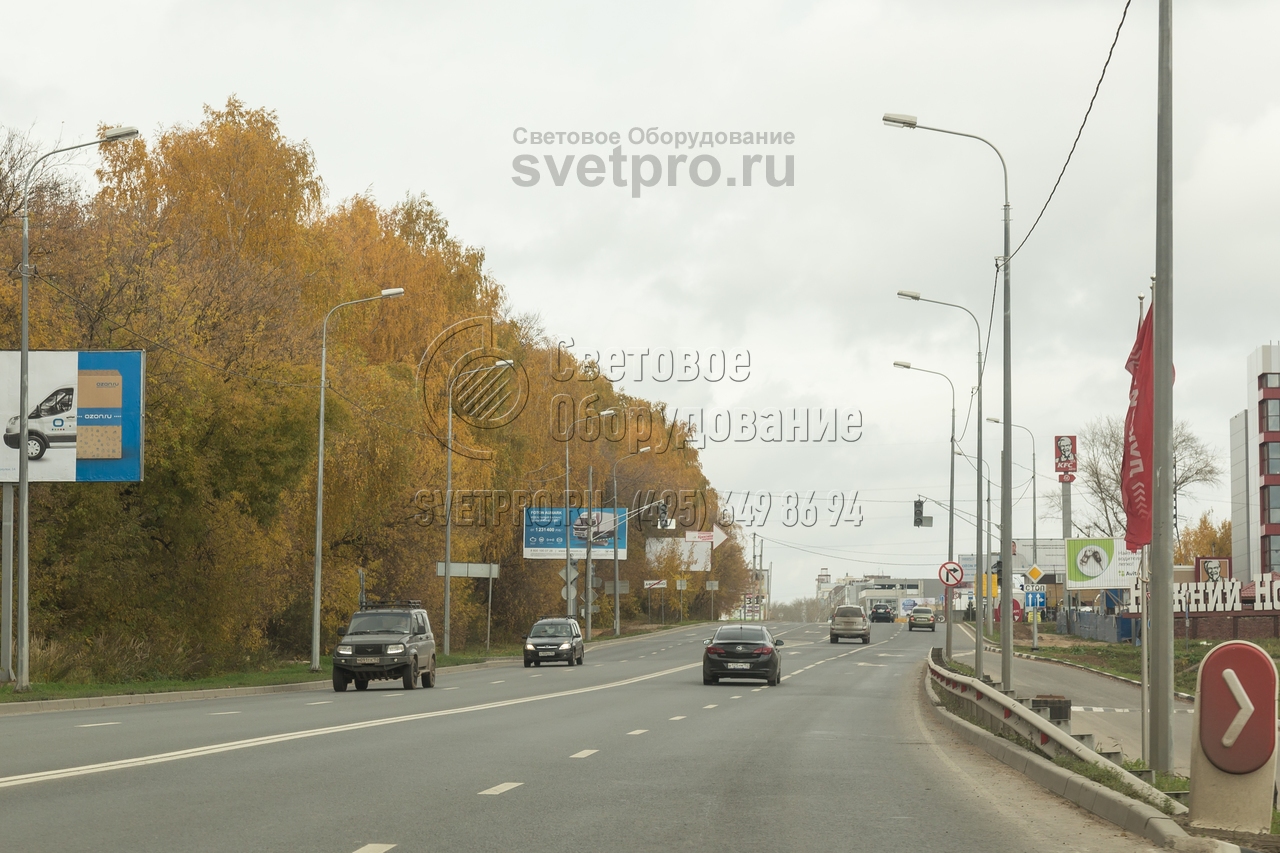

11. При использовании силовых опор для строительства системы освещения можно значительно сэкономить на монтаже инженерной инфраструктуры. Подрядная организация, которая выполняет работы, не несет дополнительных затрат на рытье котлованов для укладки силового кабеля между стволами. -

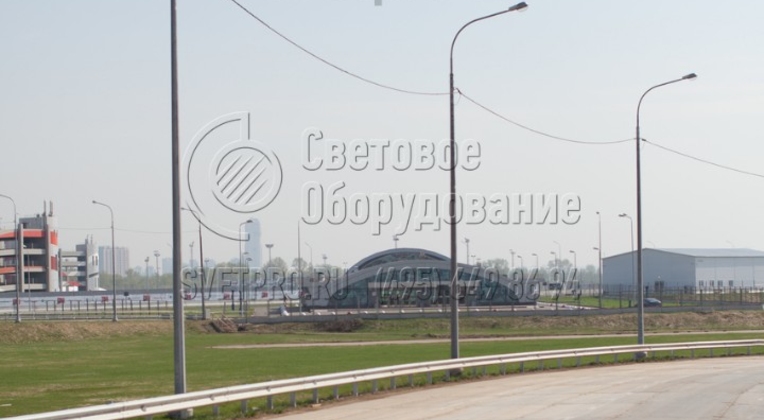

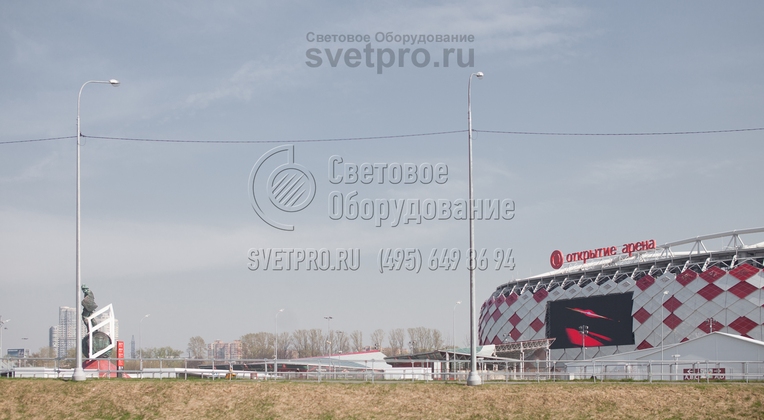

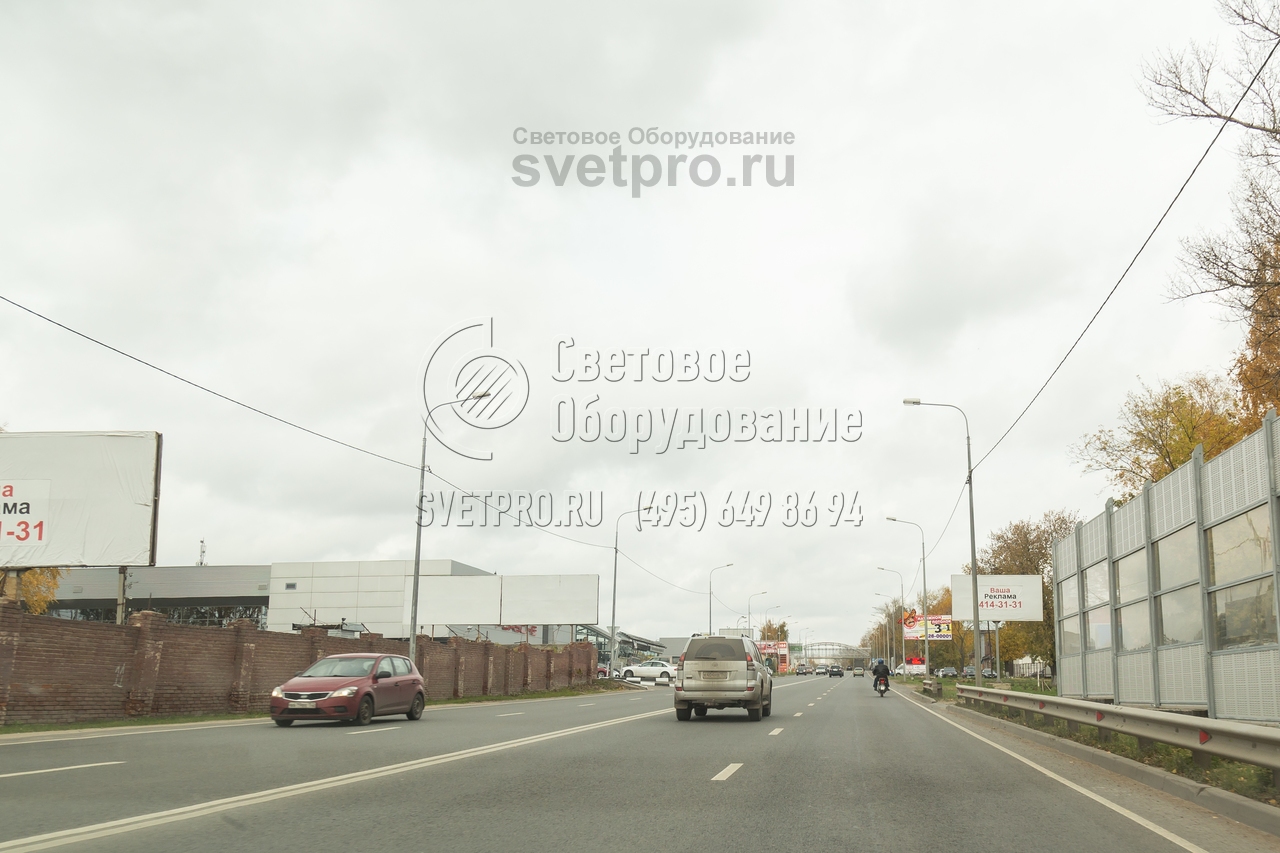

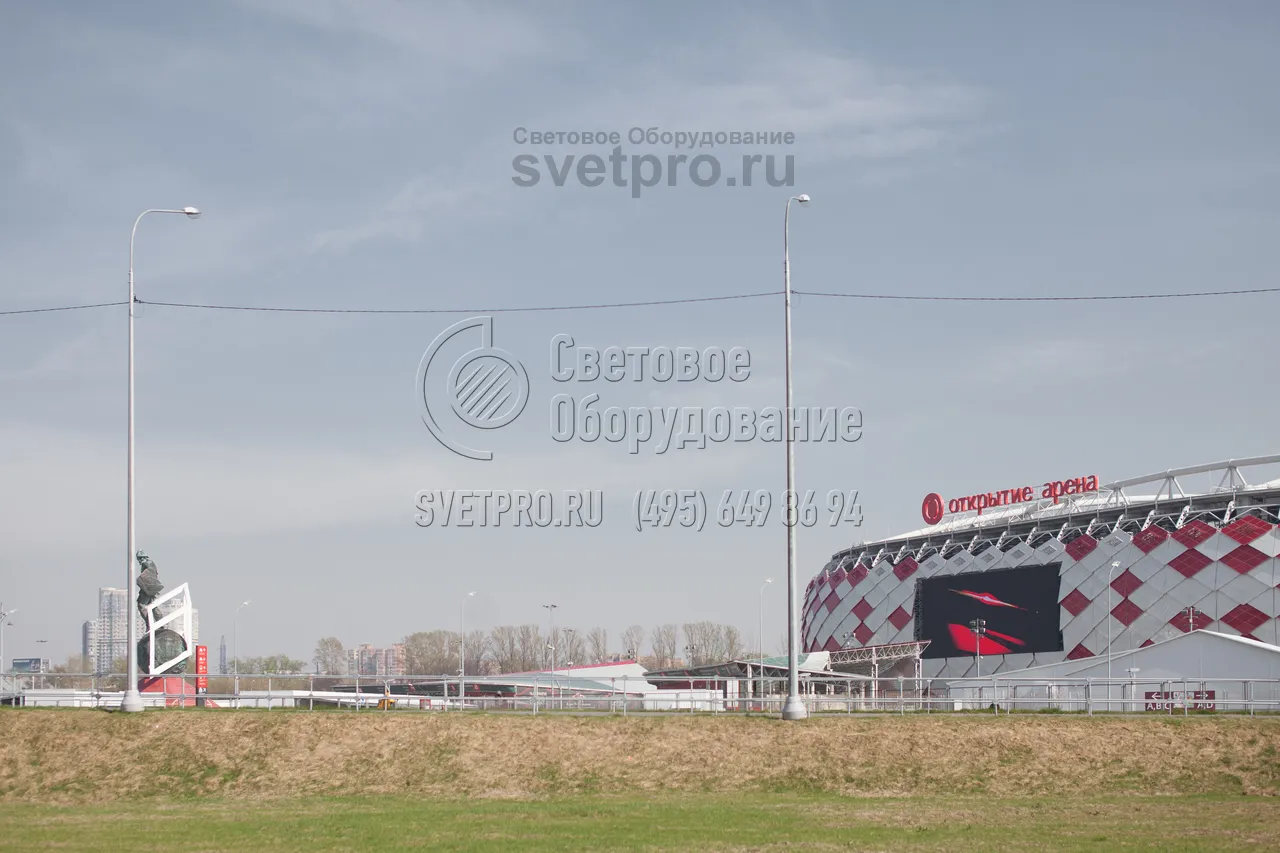

12. При подключении силового кабеля к стволам по воздуху, как это изображено на фотографии, нет необходимости рыть котлованы между опорами. Поэтому ставить осветительные стволы можно на существующих улицах. Портить тротуары, демонтировать ограждения и разрушать газоны не придется. -

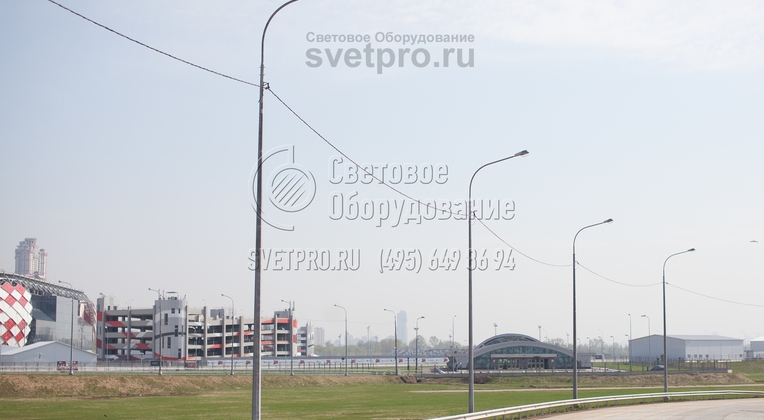

13. Подвеска силового кабеля к опорам производится с помощью накладной арматуры. Во время монтажа не нужно сверлить отверстия, чтобы прикрепить арматуру. Ввод кабеля внутрь ствола производится через отверстие, которое проделано производителем на расстоянии около 90 см от оголовка.
