СФГ-1800-9 Опора силовая фланцевая граненая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | СФГ-1800-9 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Покрытие: | Горячее цинкование |
| Размер фланца: | 650 мм |
| Нижний диаметр: | 395 мм |
| Верхний диаметр: | 180 мм |
| Вес: | 448 кг |
| Высота: | 9 м |
Производитель «Opora Engineering», Россия
Цена*:
от 105 400
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-1800-9,0-01**-ц | ЗФ-36/12/Д520-3,0-б | 448 | Ф19 | 1800 | 9000 | 9000 | 3000 | 395 | 180 | 6 | М36 | 12 | 650 | 520 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Граненая опора силового типа СФГ-1800-9 – металлоконструкция, используемая в организации наружной подсветки различных объектов. Такие столбы устанавливаются вдоль автодорог, в жилых микрорайонах, на спортивных и промышленных объектах. Опорные столбы применяются для подвеса СИП, что позволяет устанавливать их в районах, где невозможна прокладка кабеля под землей. Особенности конструкции позволяют размещать на опорах не только светотехнику и прожекторы, но и дополнительное оборудование, вывески и рекламные щиты.
Для изготовления девятиметровой опоры СФГ-1800-9 применяется листовая сталь, сгибаемая прессом для получения изделия с граненой поверхностью. Металл обрабатывается горячим цинкованием, что обеспечивает изделию надежную защиту от коррозии, внешнего воздействия негативных факторов. Благодаря такой защите опоры могут эксплуатироваться до 30 лет. По желанию заказчика помимо оцинковки поверхность столба может покрываться лакокраской.
Монтируется опора на бетонное основание, соединяясь с закладным элементом через фланец.
Фото с объектов
Фотогалерея
-

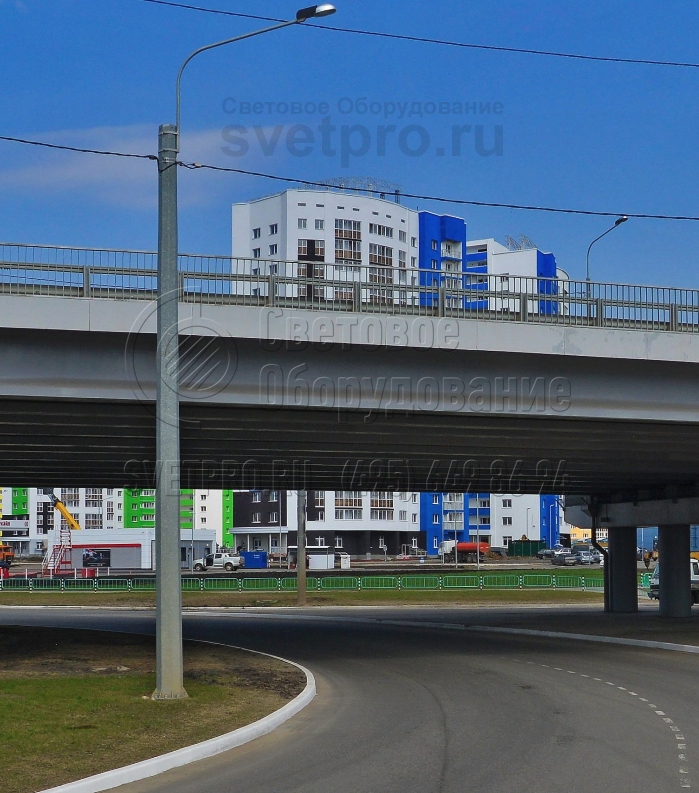

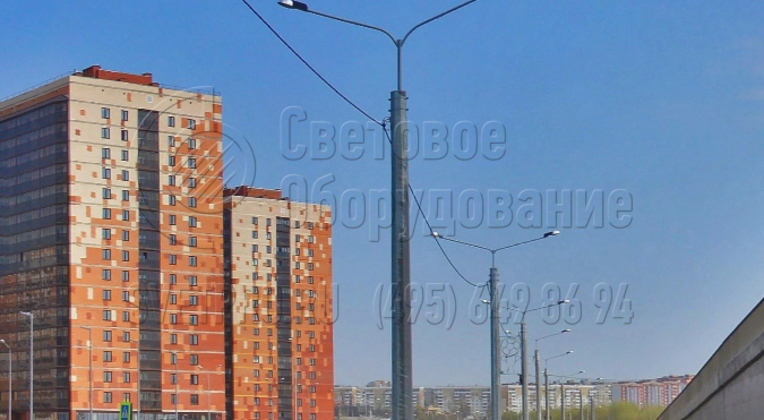

1. На изображении представлен способ монтажа кронштейна не внутрь оголовка, а на сам корпус с помощью накладного крепежа. Такой способ используется, если необходимо разместить СП на корпусе, а не его оголовке. Электрические кабели тоже подвешены на накладных крепежных элементах у оголовка.
-

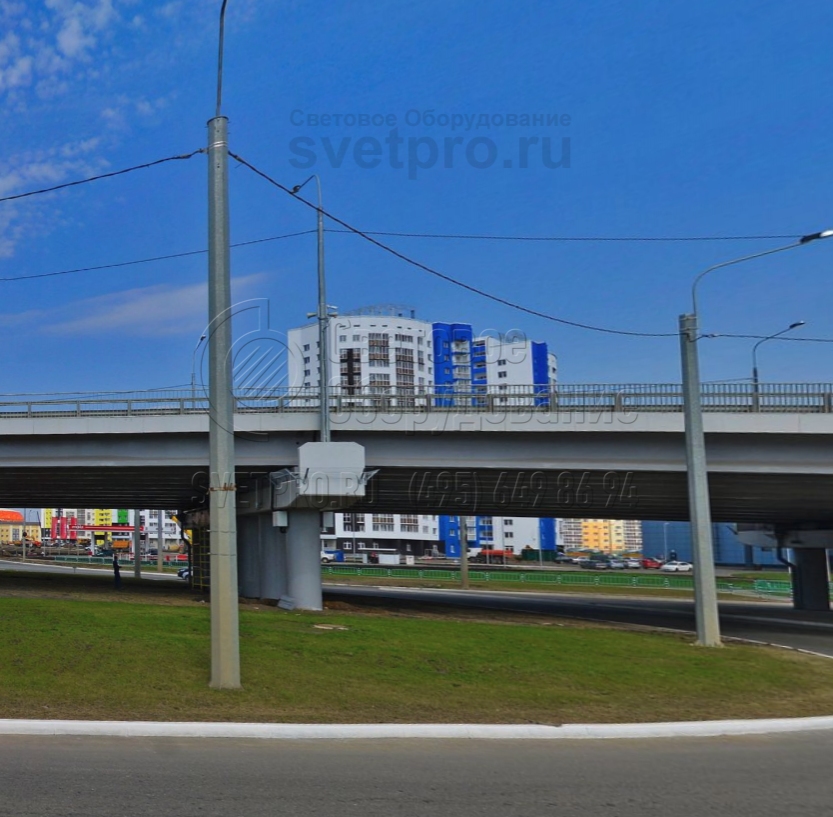

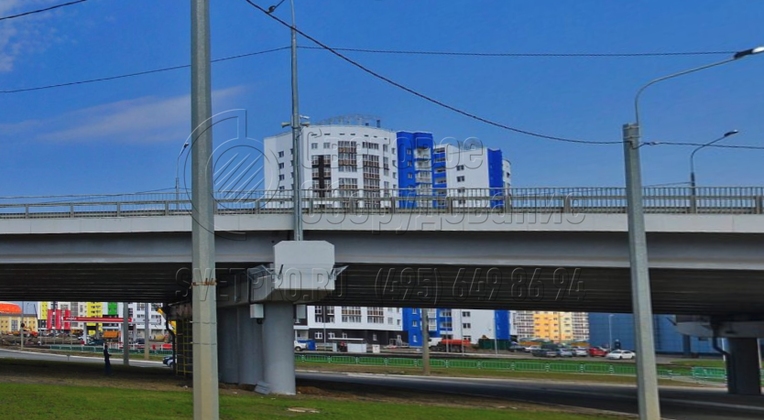

2. На конструкции, расположенной в центральной части фотографии, кронштейн вставлен внутрь корпуса. Для фиксации применяется длинная часть консоли. Сверху ствол закрывает ограничительная шайба. Благодаря ей внутрь конструкции не попадает влага, мусор. -

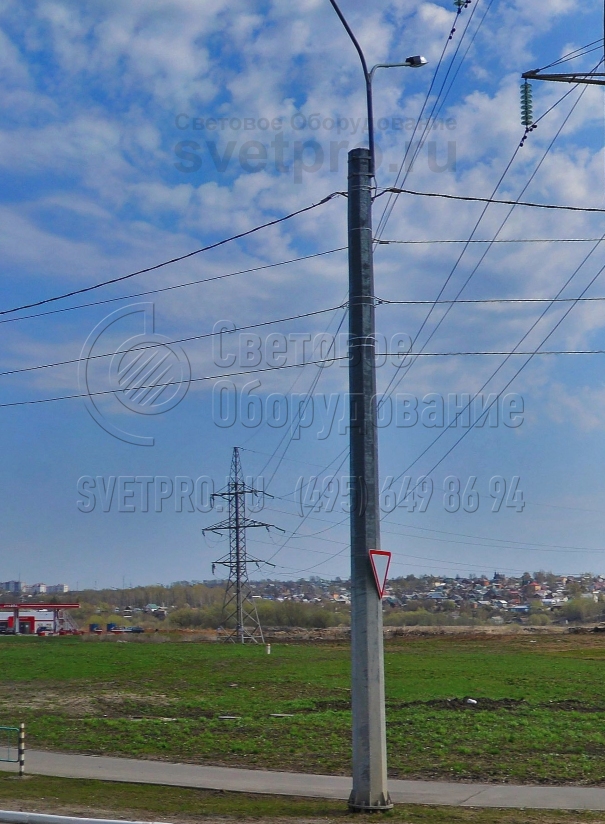

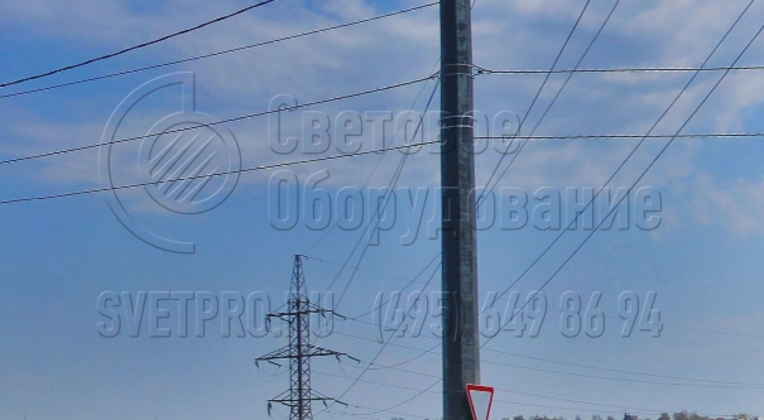

3. Одна опора силового типа может заменить сразу несколько более легких, дешевых и непрочных конструкций. В примере на фото к одному стволу прикреплено сразу 4 силовых линии и дорожный знак. На верхушке с помощью накладного крепежа установлен двухрожковый кронштейн со светильниками. -

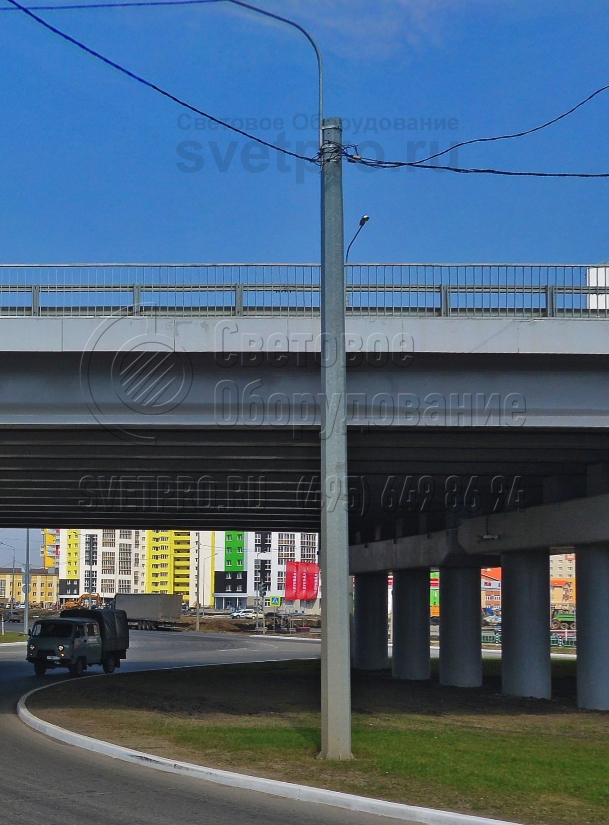

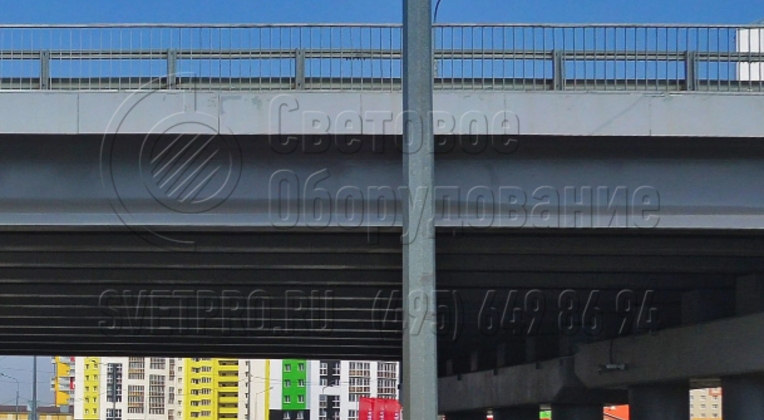

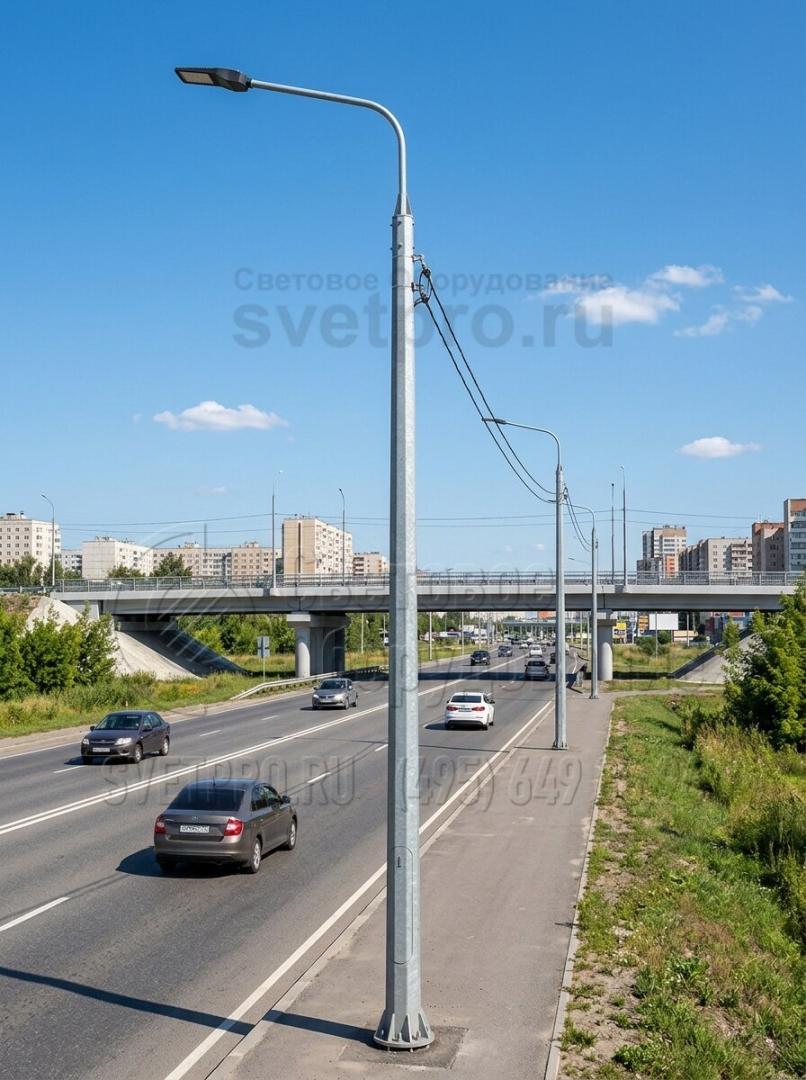

4. Опоры типа СФГ делаются из стального листа. Этот материал подвержен коррозии, поэтому для ее предотвращения готовое изделие цинкуется. Использование метода горячего цинкования вместо окрашивания порошковой краской позволяет увеличить срок эксплуатации защитного слоя до 15 лет и более. -

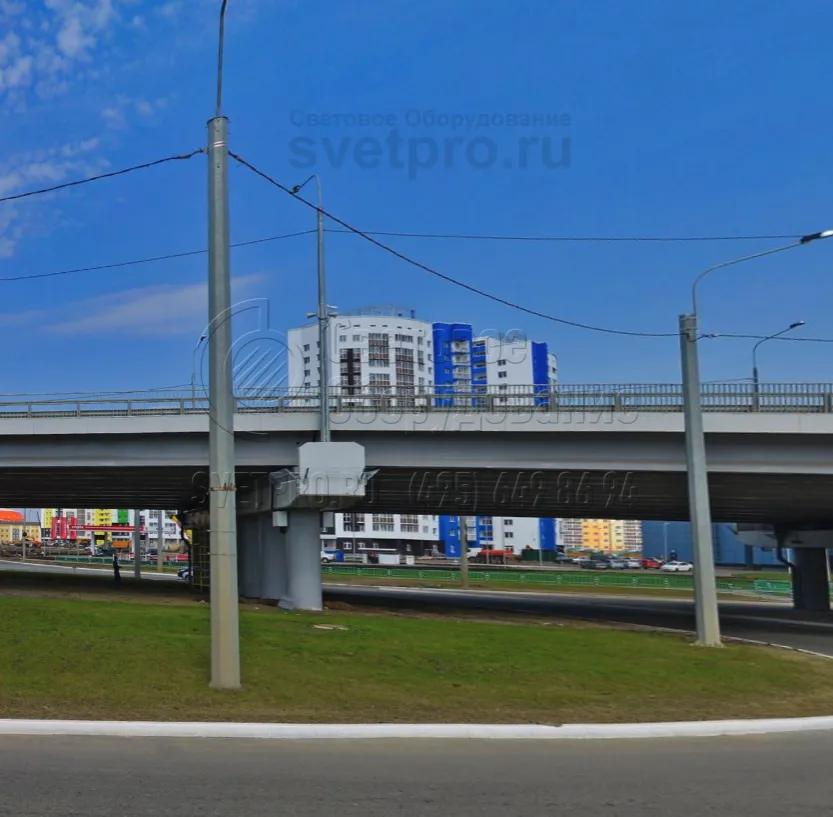

5. Оцинкованные силовые опоры, которые используются для освещения улицы в спальном районе города, не требуют дополнительного окрашивания. Привлекательный внешний вид обеспечивает слой цинка, нанесенный на поверхность. После высыхания он становится серебристым, окрашивать его не нужно. -

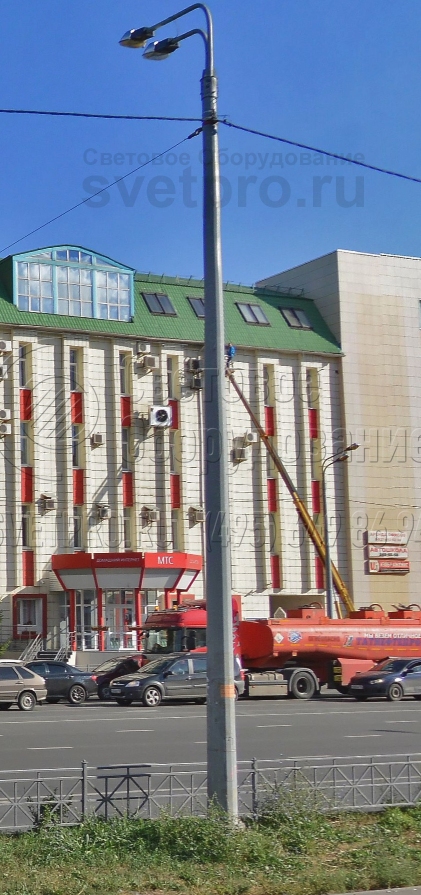

6. Опора, которая изображена на фото, может выдержать нагрузку до 1300 кг. Поэтому на ее верхушке установлено два световых прибора на кронштейне, а также подвешен силовой кабель и растяжка для крепления рекламных баннеров. Опора надежно закреплена на месте с помощью фланца и ЗДФ.
