СФГ-400-8 Опора силовая фланцевая граненая высота 8 метров
Цена*:
от
41 181
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора силового типа СФГ-400-8 – металлоконструкция, используемая для организации наружного освещения крупных объектов и больших открытых территорий. Опорные столбы с прожекторами и светильниками устанавливаются на автозаправках, крупных парковках и автостоянках, автомагистралях и транспортных путях. Параметры конструкции позволяют устанавливать не только осветительные приборы и рекламные вывески, но и выполнять подвес СИП весом до 1,5 т. Воздушная прокладка кабеля позволяет устанавливать опоры в районах, где невозможно проложить провод под землей.
Для изготовления силовой граненой опоры СФГ-400-8 применяется листовая сталь, сгибаемая в конусную конструкцию с гранями. Края изделия свариваются продольным швом. Поверхность металла подвергается горячему цинкованию, что создает на поверхности защитный слой цинка, предотвращающий развитие коррозии и воздействие негативных факторов. По желанию опору можно дополнительно покрасить в любой оттенок.
Монтаж опоры выполняется через фланец – конструкция соединяется болтами со специальным закладным элементом, установленным в бетонное основание.

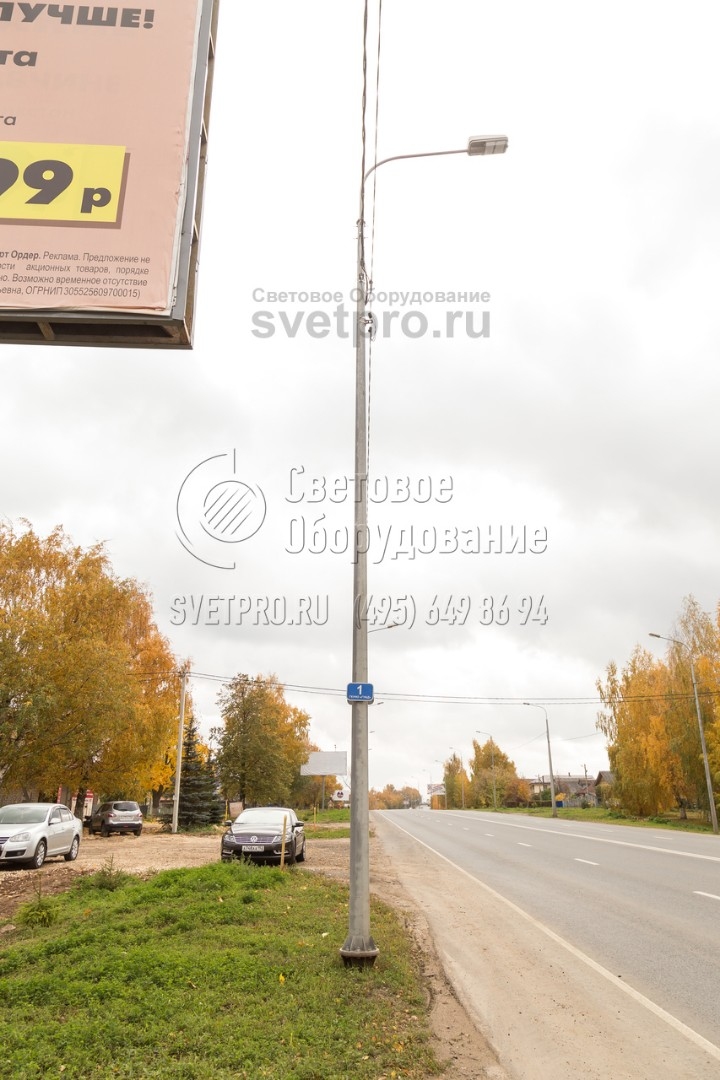

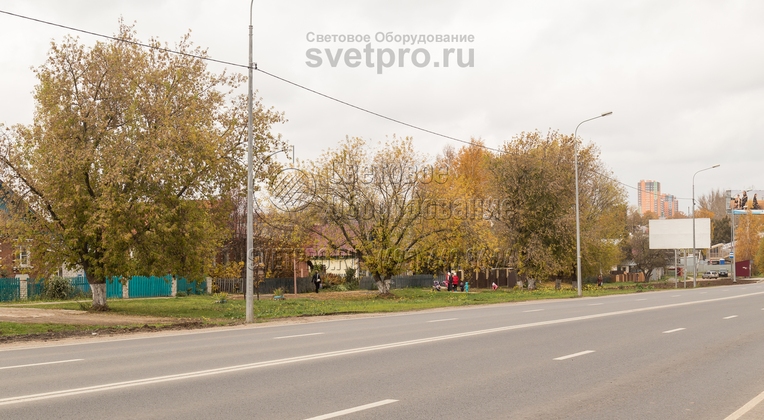

Фото с объектов
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | СФГ-400-8 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Размер фланца: | 400-540 мм |
| Нижний диаметр: | 207-320 мм |
| Верхний диаметр: | 90-120 мм |
| Вес: | 140-313 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименов-е опоры | Цена | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-400-8,0-01**-ц | 41 181 ₽ | ЗФ-24/8/Д310-2,5-б | 140 | Ф4, Ф5 | 400 | 8000 | 8000 | 2500 | 207 | 90 | 4 | М24 | 8 | 400 | 310 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

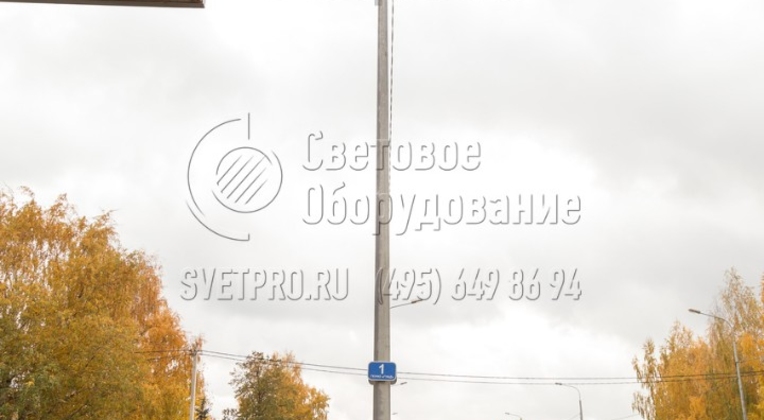

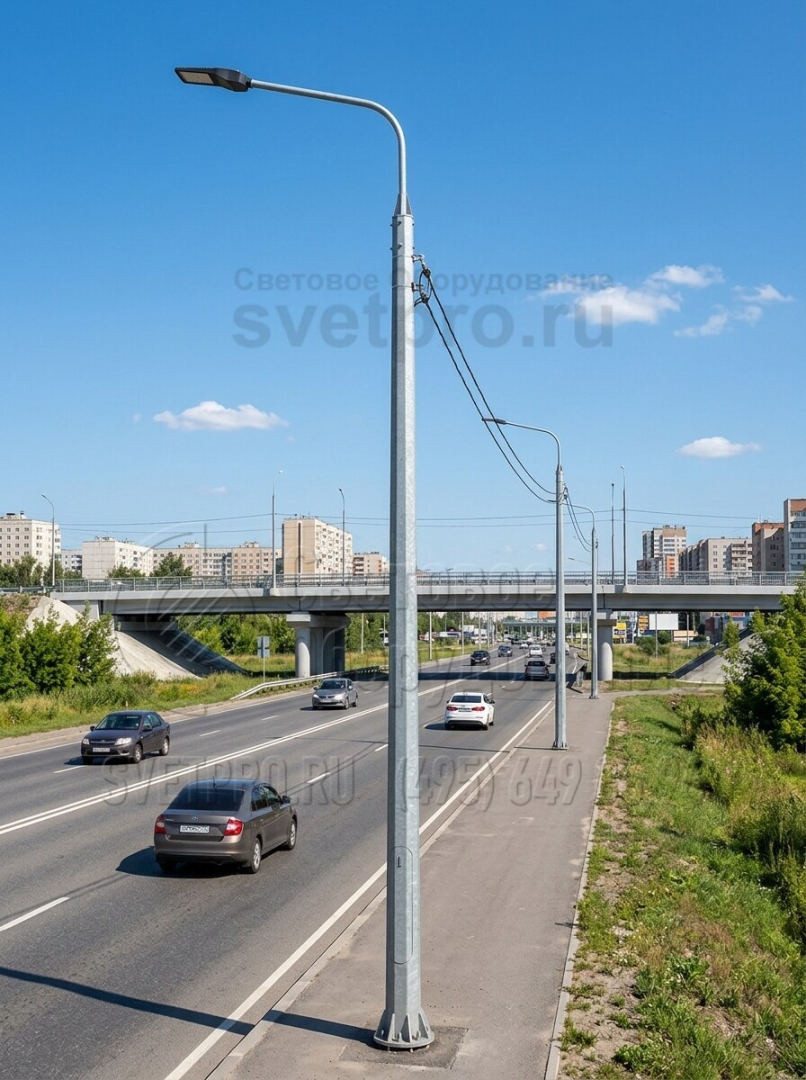

6. На фото представлена граненая коническая опора, которая относится к категории силовых. Особенностью изделия является высокая несущая способность. Прокладывать кабель для подводки электричества можно по воздуху. Крепление производится на специальную арматуру возле оголовка. -
7. Опора на фото покрыта слоем цинка. Он наносится методом горячего цинкования в специальных емкостях. Для увеличения прочности и долговечности защитного слоя поверхность ствола перед обработкой очищается от загрязнений и обезжиривается. Срок службы покрытия составляет не менее 15 лет. -

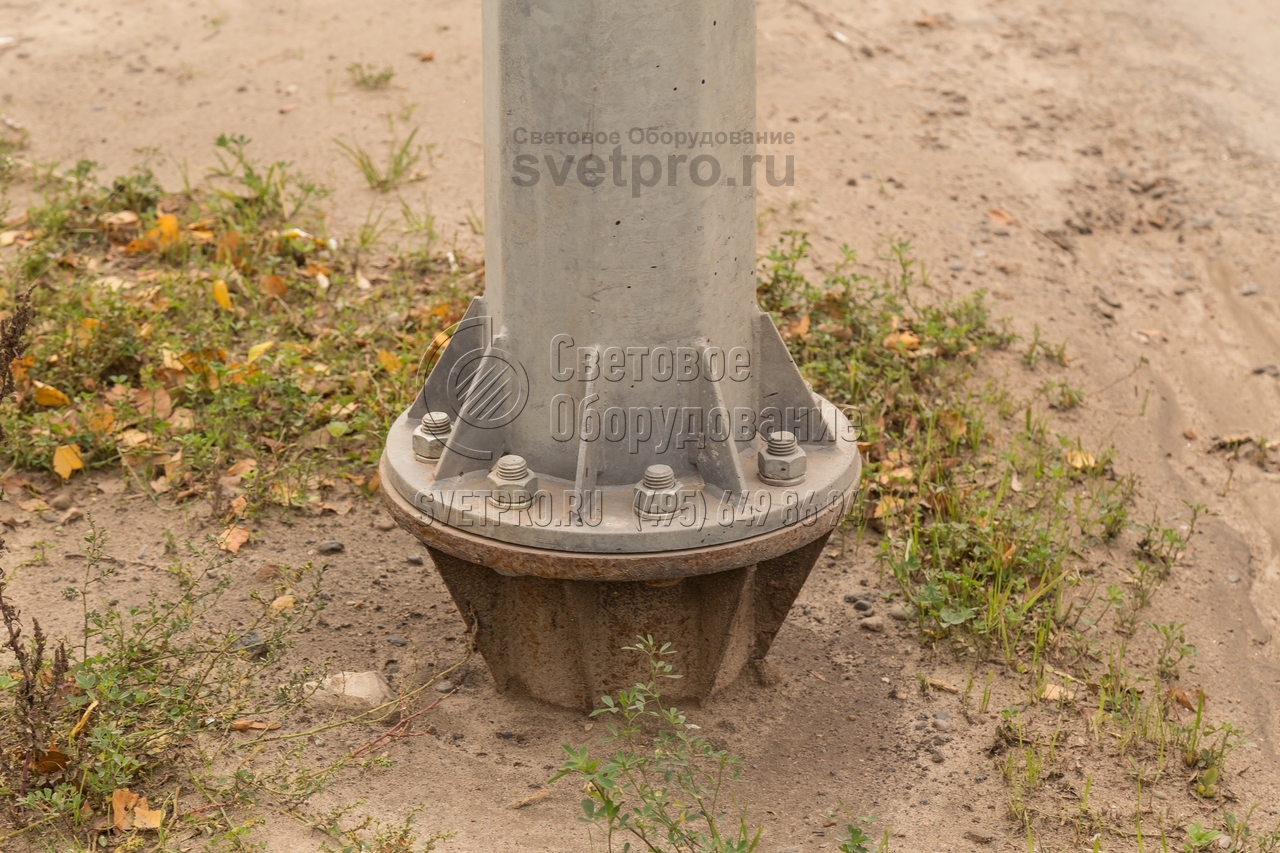

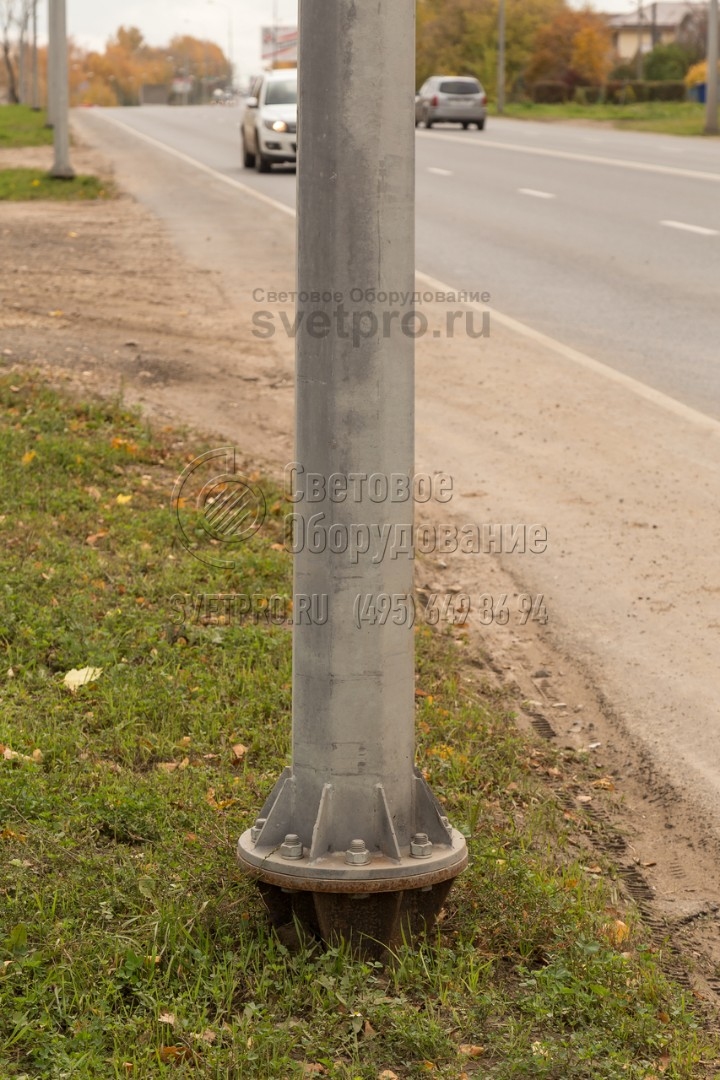

8. Силовая опора типа СФГ крепится на опорный фланец, который прикручивается к закладной детали. Отверстия у опорной площадки сделаны по окружности. А сам подпятник дополнительно укреплен треугольными косынками, которые приварены к нему и стволу опоры. -

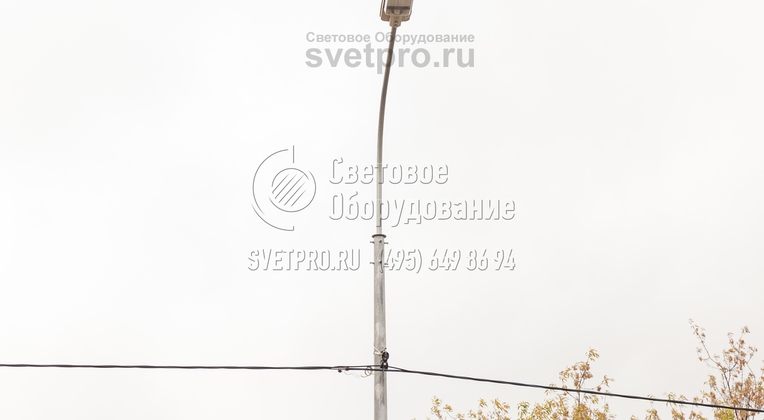

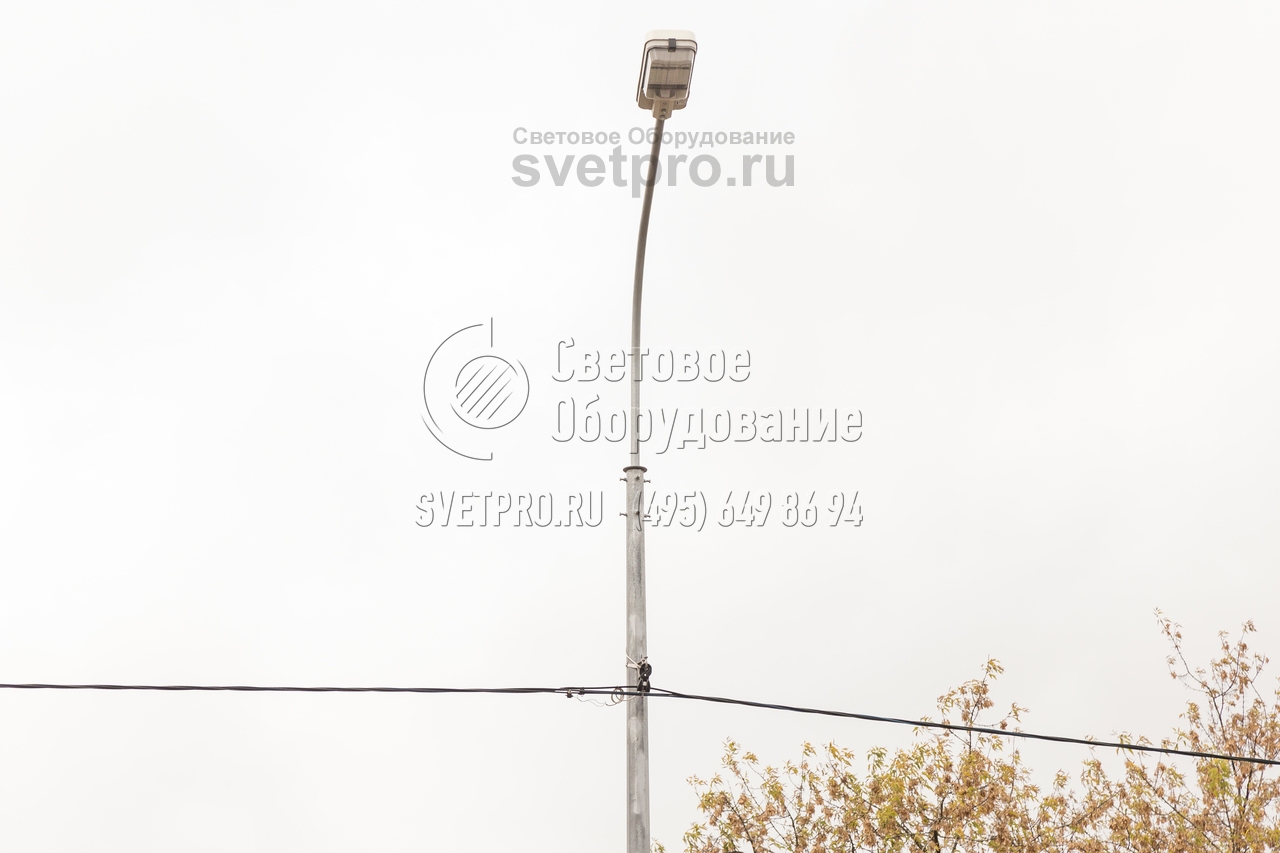

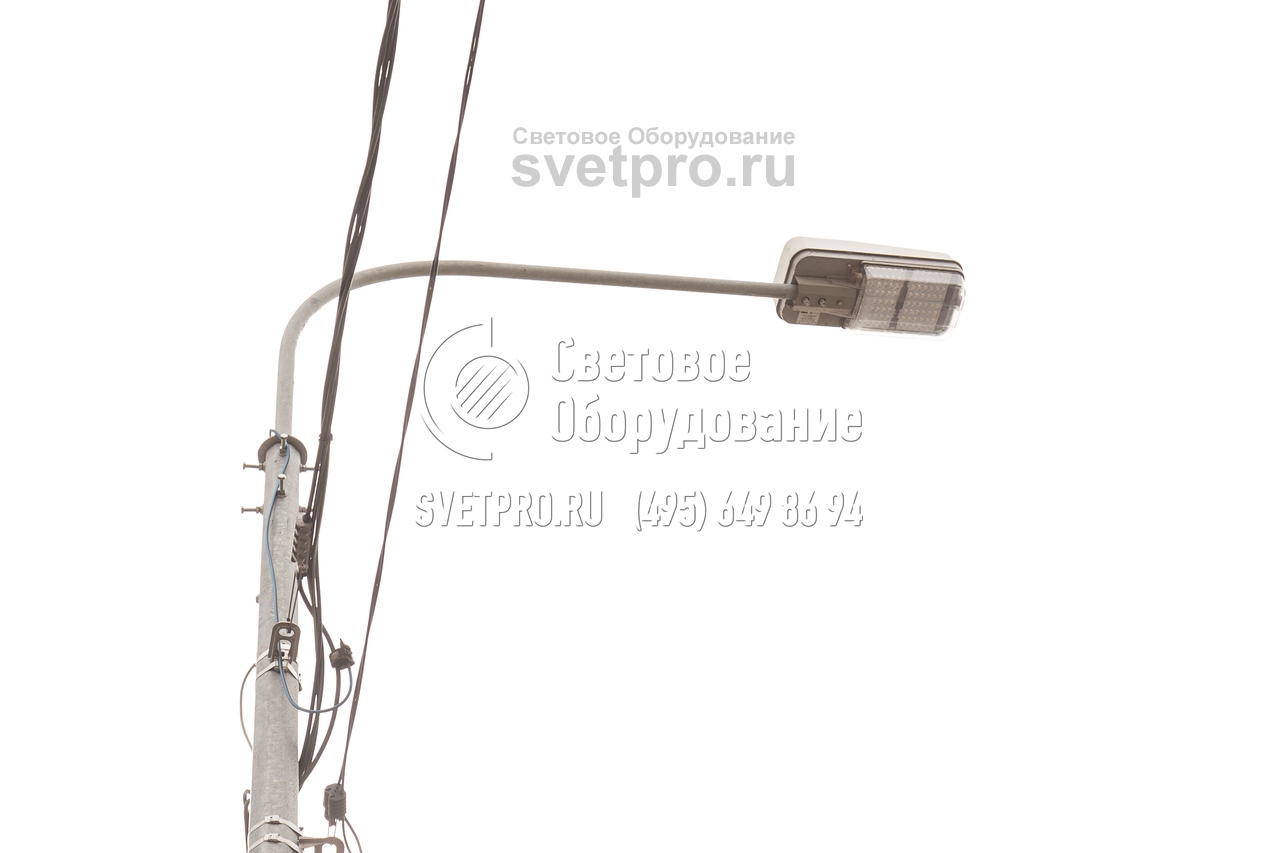

9. На фото изображен оголовок силовой опоры. На верхушке установлен кронштейн с одним рожком для крепления консольного светового прибора. В примере используется светильник со светодиодами, которые потребляют мало электричества и не требуют замены в течение всего срока службы. -

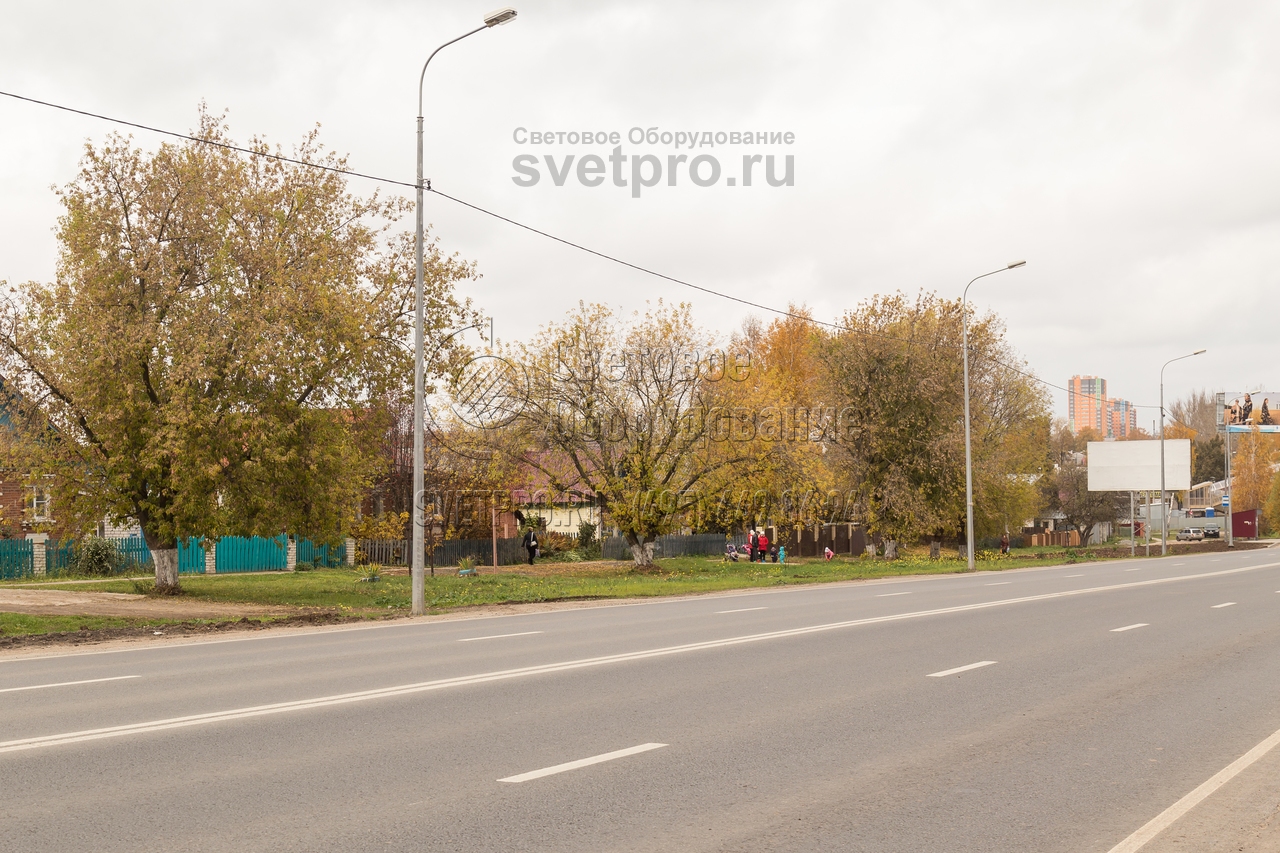

10. Так как силовые опоры с граненым корпусом часто используются для освещения автомобильных дорог, их надежно защищают от коррозии с помощью цинкового слоя. Он наносится в ваннах с расплавленным металлом, куда изделие помещается целиком. Цинковый слой образуется снаружи и внутри ствола. -

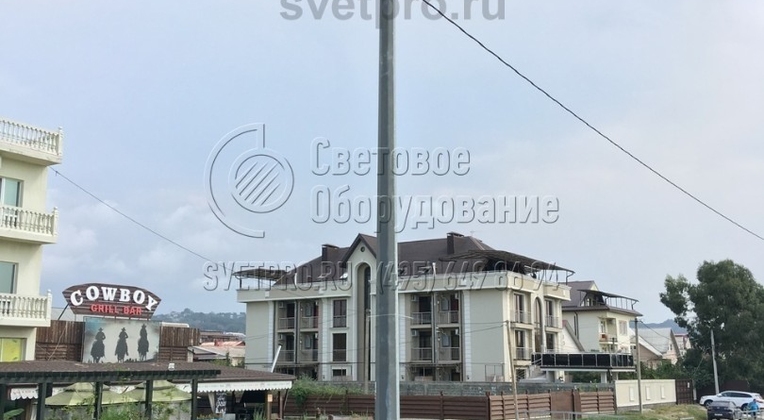

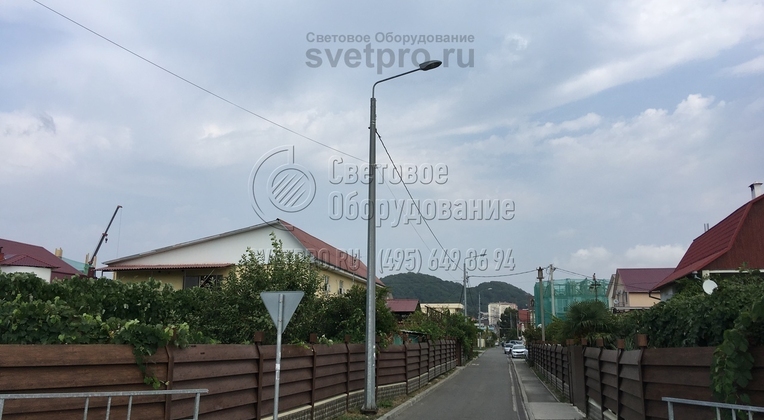

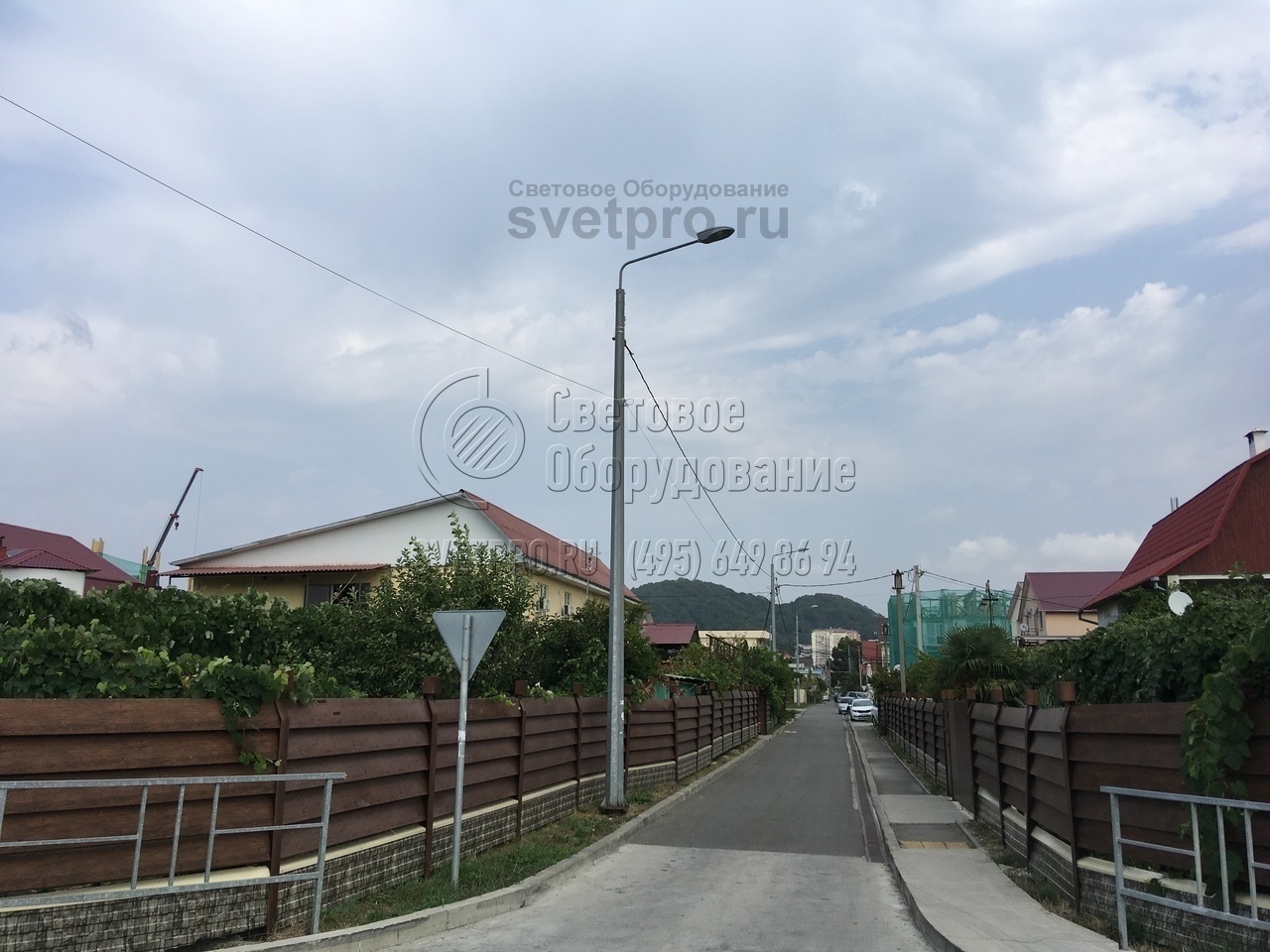

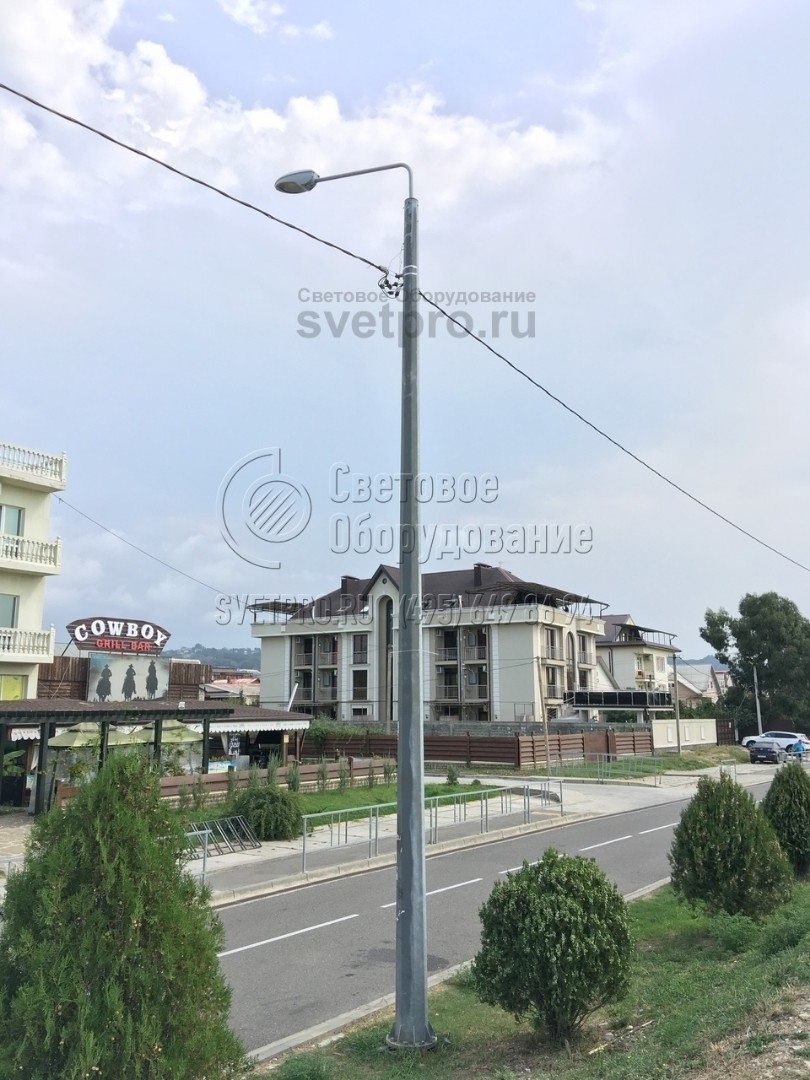

11. В варианте на фото осветительная инфраструктура построена с использованием воздушного силового кабеля. Однако электрический провод к стволу может подводиться и под землей. В этом случае для коммутации кабеля с внутренней проводкой используется клеммная колодка в ревизионном отверстии. -

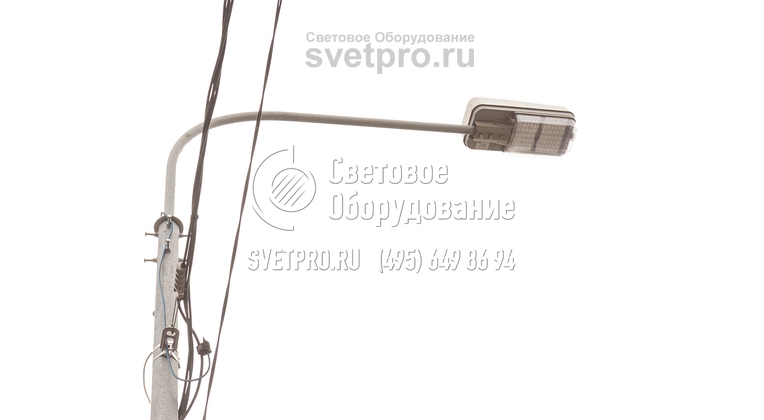

12. На фото представлена верхняя часть осветительной опоры. Обратите внимание, что для крепления светильника используется кронштейн с хвостовой частью. Она опускается внутрь ствола до ограничивающей шайбы. Благодаря шайбе внутрь конструкции не попадает пыль, мусор, посторонние предметы. -

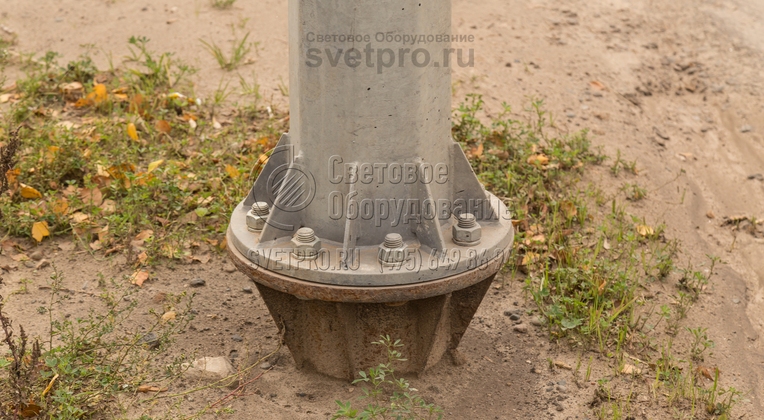

13. Для установки силовой опоры нужна закладная деталь. Используется трубчатая модель с круглой опорной площадкой. Диаметр площадки, количество, размер и взаимное расположение отверстий соответствует подпятнику опоры. Фиксация производится с помощью высокопрочных болтов и гаек. -
14. Осветительную опору силового типа можно использовать для решения различных инженерных задач. В варианте на фото к стволу конструкции прикреплены знаки для регулировки дорожного движения. Установка производится на накладные кронштейны, поэтому сверлить отверстие в корпусе не нужно.
