СФГ-2000-10 Опора силовая фланцевая граненая высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | СФГ-2000-10 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Покрытие: | Горячее цинкование |
| Размер фланца: | 690 мм |
| Нижний диаметр: | 445 мм |
| Верхний диаметр: | 180 мм |
| Вес: | 546 кг |
| Высота: | 10 м |
Производитель «Opora Engineering», Россия
Цена*:
от 128 200
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-2000-10,0-01**-ц | ЗФ-36/12/Д560-3,0-б | 546 | Ф19 | 2000 | 10000 | 10000 | 3000 | 445 | 180 | 6 | М36 | 12 | 690 | 560 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Граненая силовая опора СФГ-2000-10 – металлоконструкция, используемая для размещения светового оборудования и организации уличного освещения на городских территориях и объектах, в промышленных зонах, вдоль автодорог различного назначения. Конструкция опоры предназначена для подвеса СИП, что делает изделие востребованным для установки в районах, где иной вариант прокладки кабеля недоступен.
Основной материал для изготовления высотной опоры – стальные листы высокого качества. Для получения десятиметровой конструкции с граненой поверхностью их сгибают на специальном прессе, после чего края изделия сваривают продольным швом. Несмотря на небольшой вес, опора отличается высокой устойчивостью к нагрузкам, что позволяет устанавливать ее в различных климатических зонах. Поверхность металла обрабатывается горячим цинкованием, при необходимости возможно дополнительное окрашивание с использованием лакокраски.
Опоры устанавливаются на бетонный фундамент, внутри которого предварительно размещается закладной элемент. Соединение элемента со столбом выполняется через фланец.
Фото с объектов
Фотогалерея
-

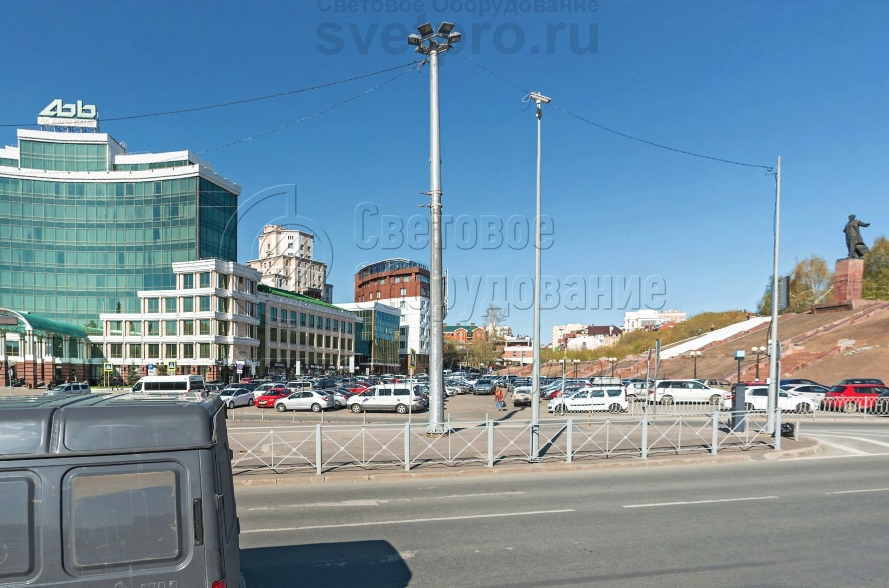

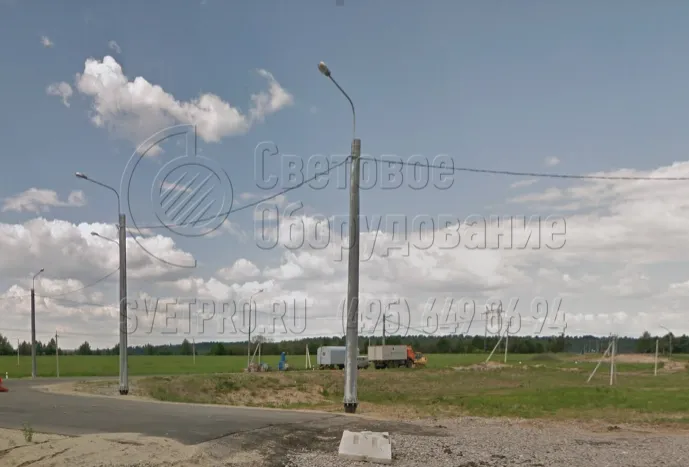

1. На фото изображена 10-метровая силовая опора, которая может выдержать вес световых приборов, другого оборудования и кабелей в пределах 2 тонн. Эта модель крепится на месте с помощью фланца. В нижней части на фото виден фланец, который прикручен к верхней площадке закладной детали.
-

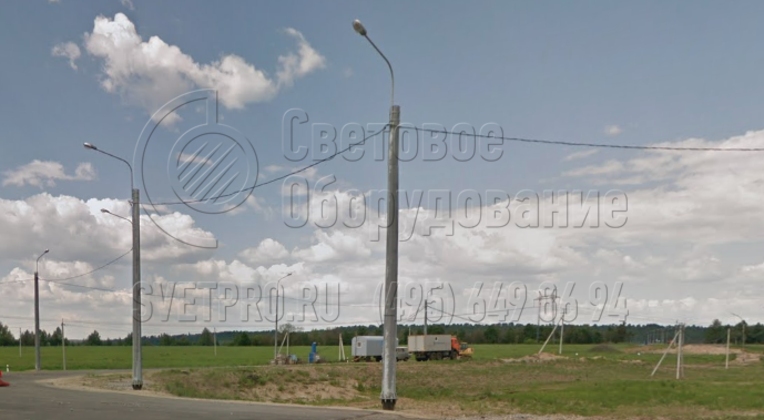

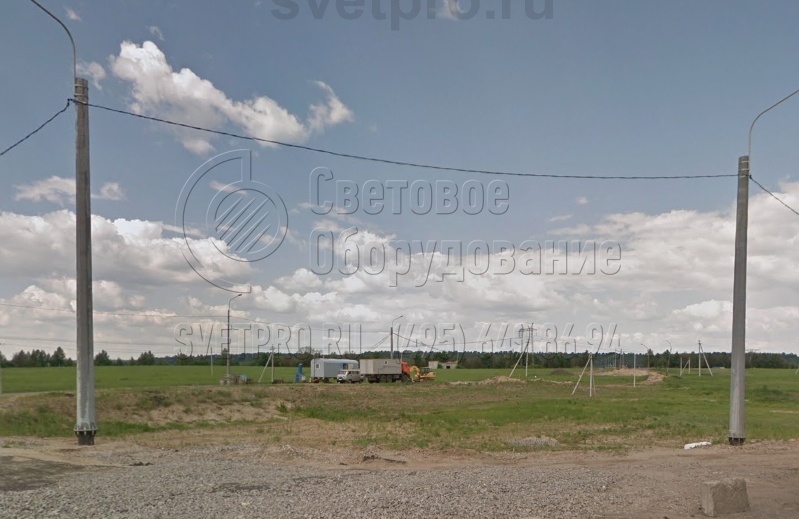

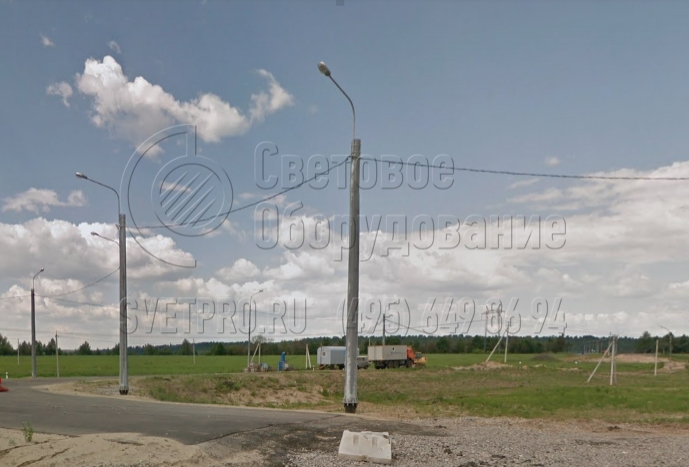

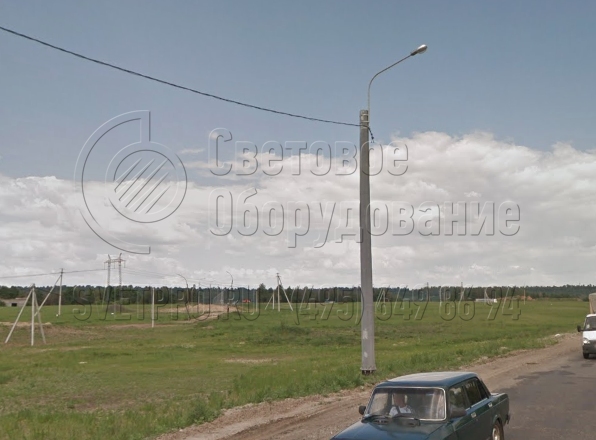

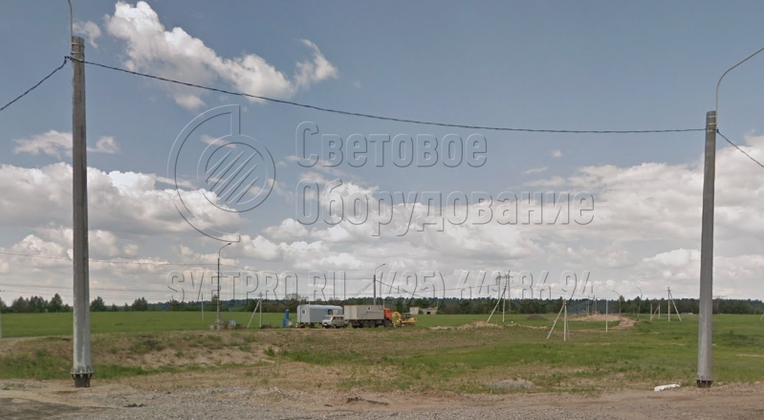

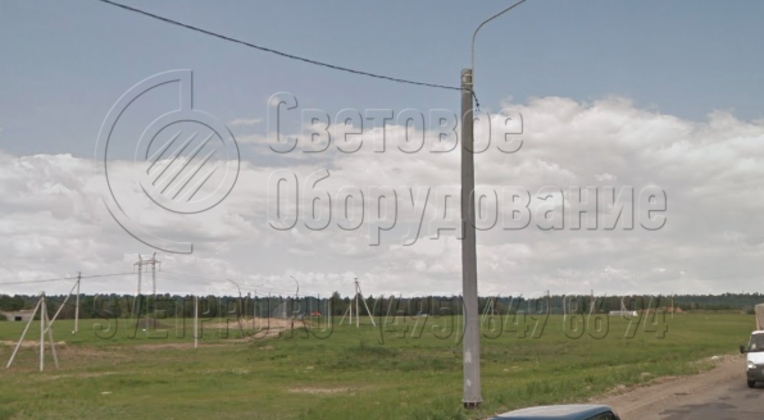

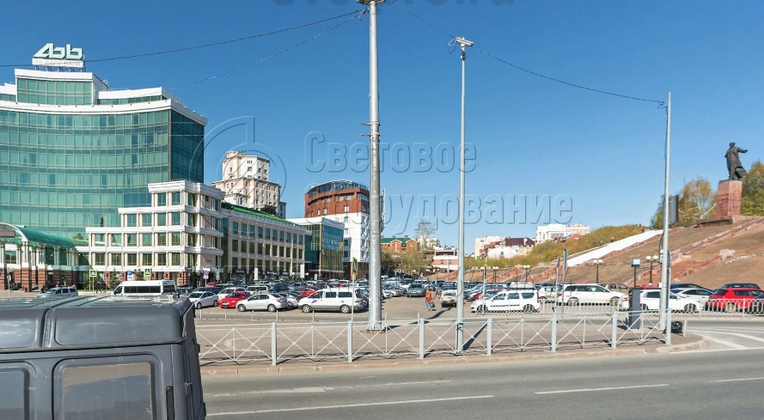

2. Электрические провода к опоре, которая изображена на фотографии, подведены по воздуху. Строительной компании не пришлось копать траншеи и укладывать в них кабель. Следовательно, при строительстве уменьшается сметная стоимость работ и сокращается время на устройство освещения. -

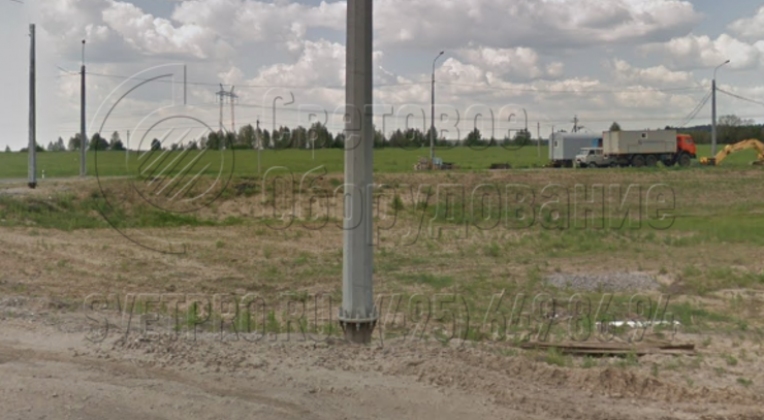

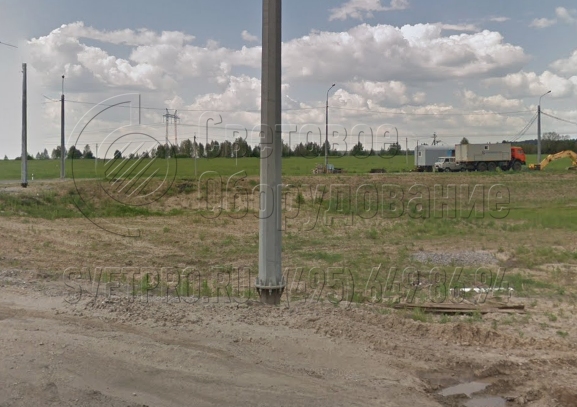

3. На фото приведен пример установки фланцевой опоры. Обратите внимание, в этом случае была неправильно рассчитана глубина котлована, так как опорная площадка ЗДФ находится значительно выше уровня земли. Рекомендуется заказывать услуги профессиональных монтажников для установки. -
4. На фотографии изображены силовые опоры, у которых кронштейны со световыми приборами закреплены на оголовке с помощью накладного крепежа. В классическом варианте кронштейны ставятся в оголовок с помощью хвостовой части. Фиксация в этом случае производится болтами через корпус. -
5. Мощная стальная силовая опора может заменить мачту со стационарной короной, если световые приборы нужно устанавливать на небольшой высоте. В примере на фото на оголовке конструкции установлен многогранный кронштейн с прожекторами направленного света. Опора установлена на парковке.
СФГ Силовые опоры освещения на объектах
|
|
|
|
|
|
|
