СФГ-2000-9 Опора силовая фланцевая граненая высота 9 метров
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ

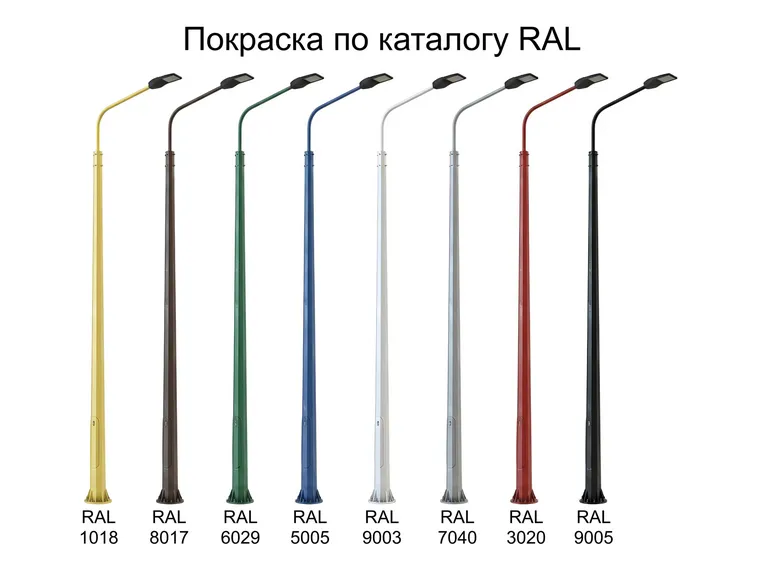

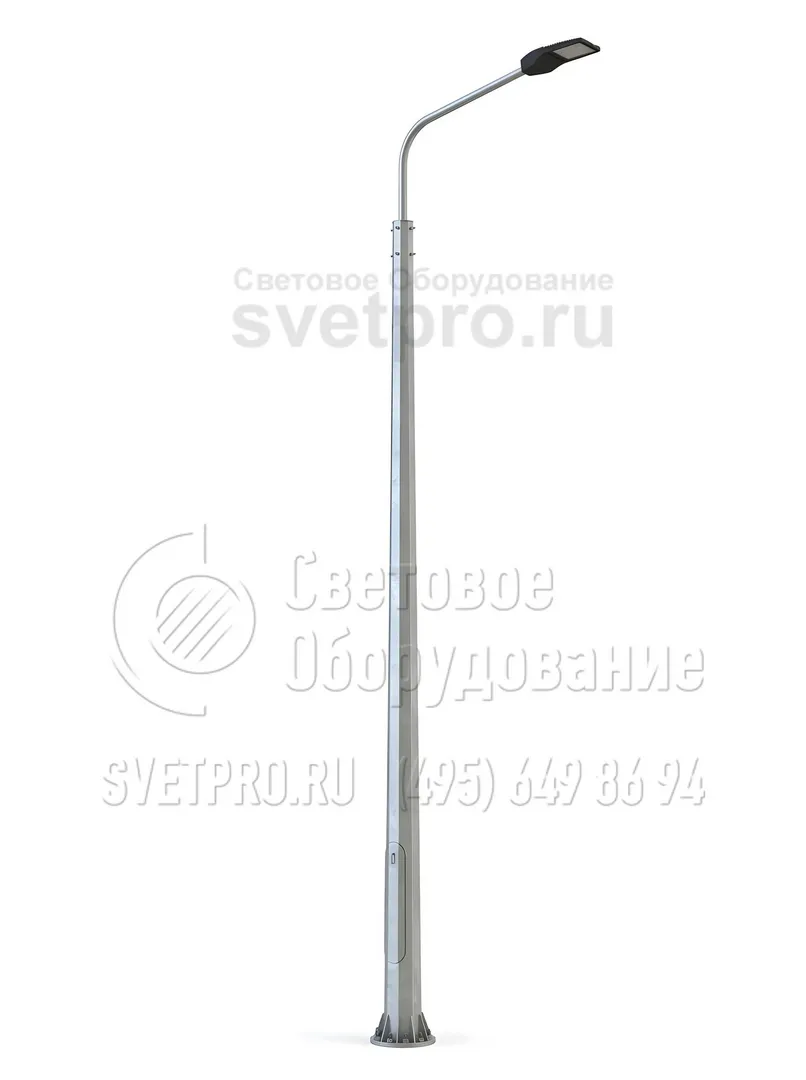

СФГ-2000-9 – граненая силовая опорная конструкция, используемая для организации подсветки на открытых территориях, в жилых районах, вдоль автотрасс и магистралей. Изделие отличается универсальной конструкцией, что позволяет использовать его для подземного или воздушного подвода проводов. Опора применяется для подвеса СИП, а также размещения дополнительных конструкций, рекламных щитов или вывесок.
Для изготовления СФГ-2000-9 применяются стальные листы высокого качества. Опора получается путем сгибания проката на специальных станках с последующей сваркой краев конструкции продольным швом. Металл обрабатывается горячей оцинковкой, защищающей изделие от ржавчины, внешнего влияния погоды и других негативных факторов. Наличие защитного слоя на поверхности увеличивает срок эксплуатации опор до 30 лет.
Опорная девятиметровая конструкция устанавливается фланцевым способом посредством соединения с металлическим закладным элементом, расположенным внутри бетонного основания.

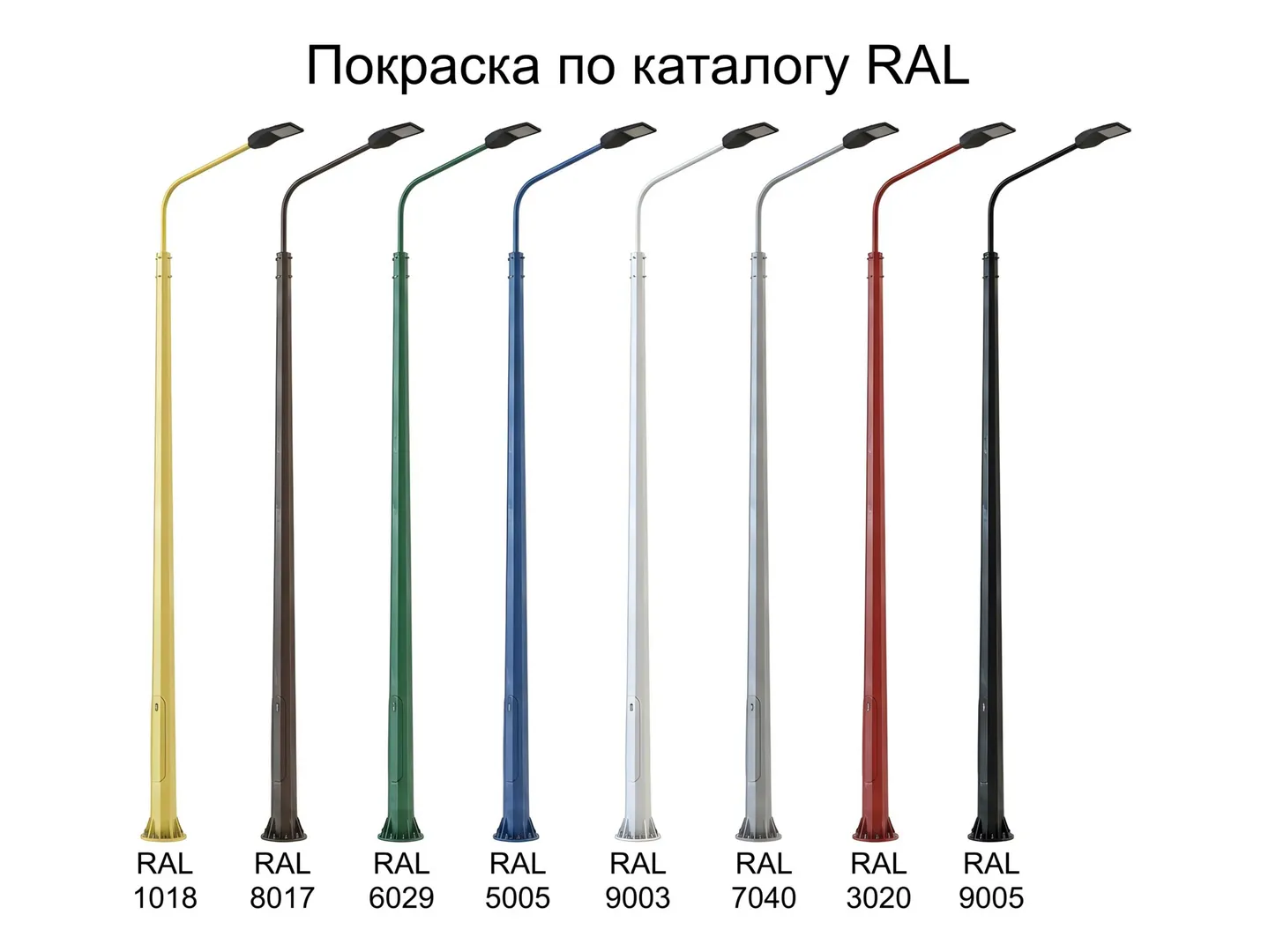

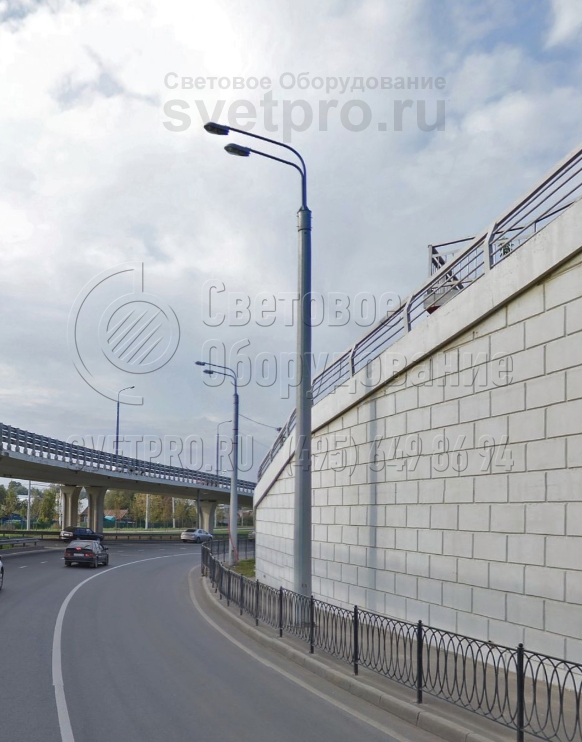

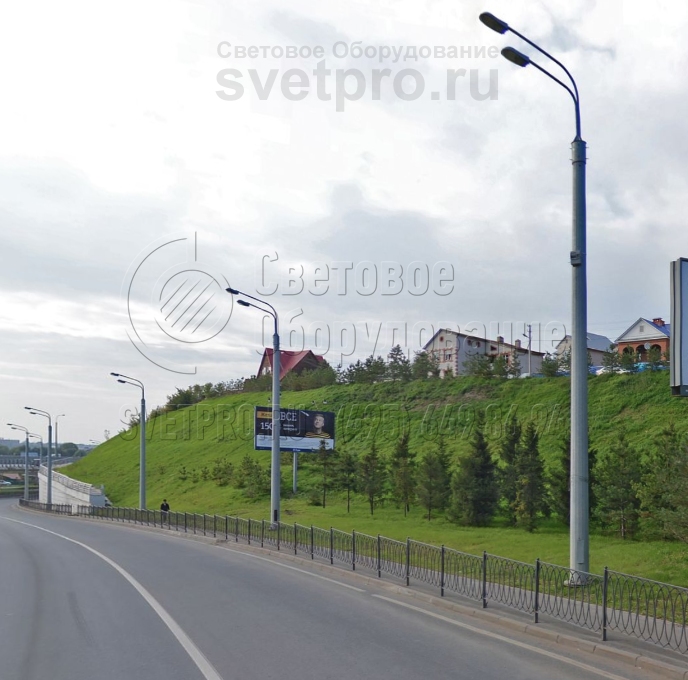

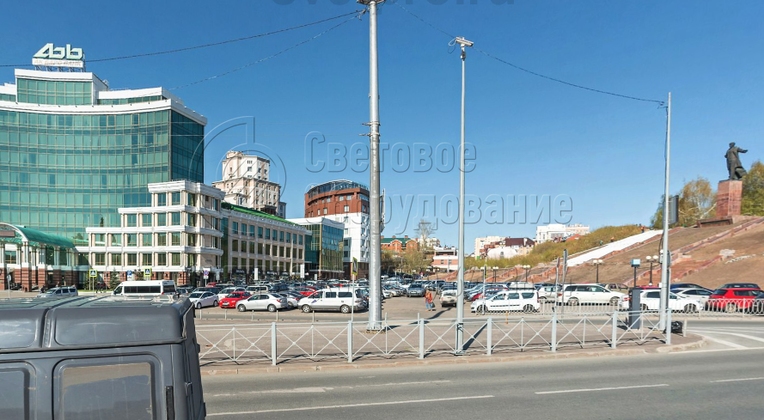

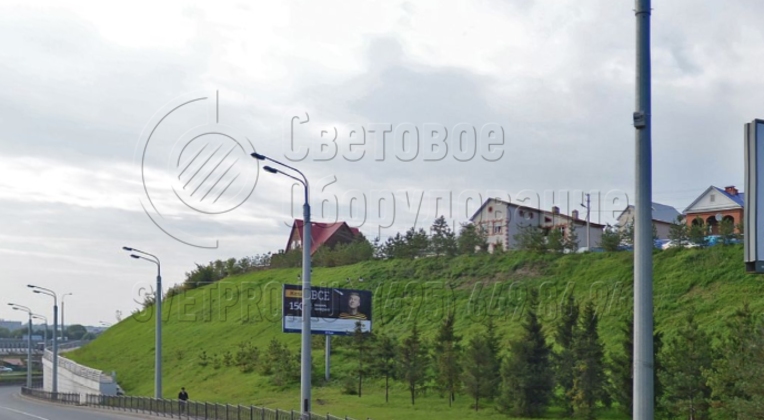

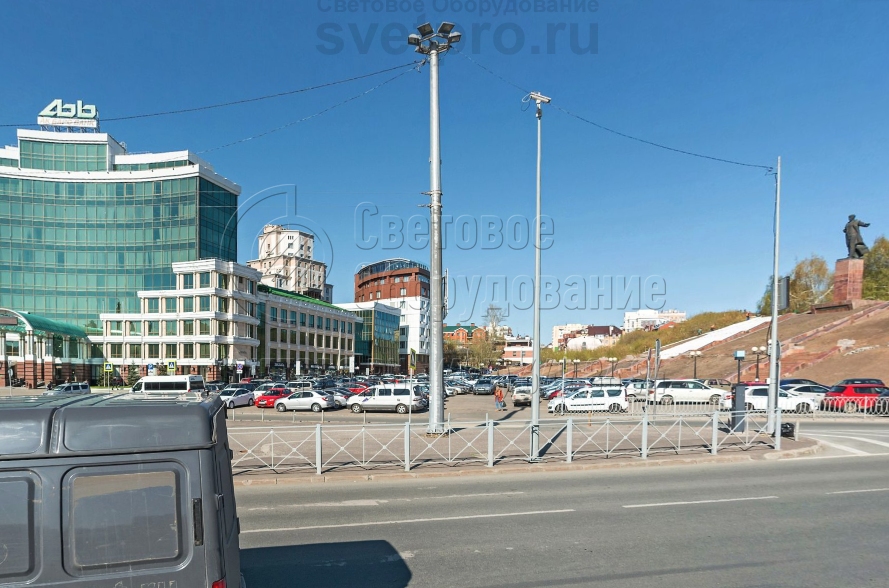

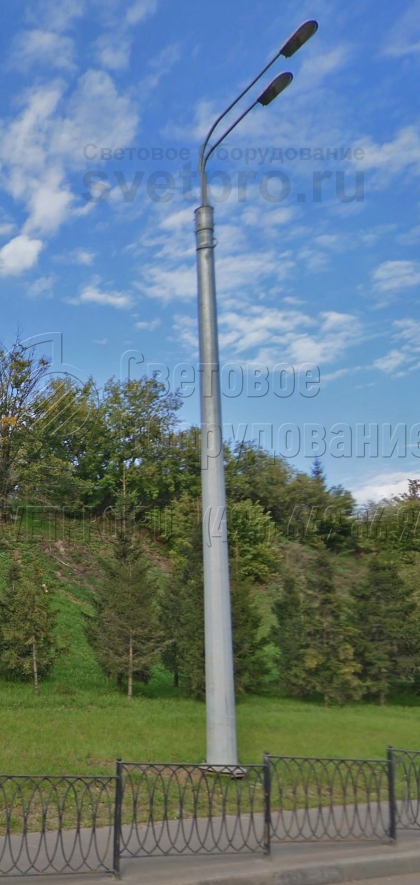

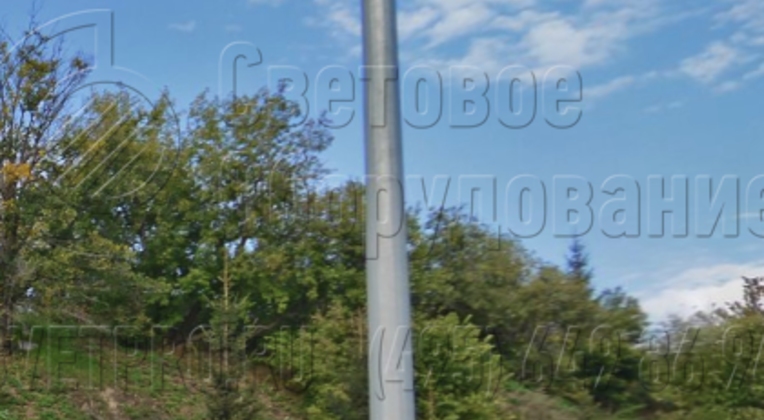

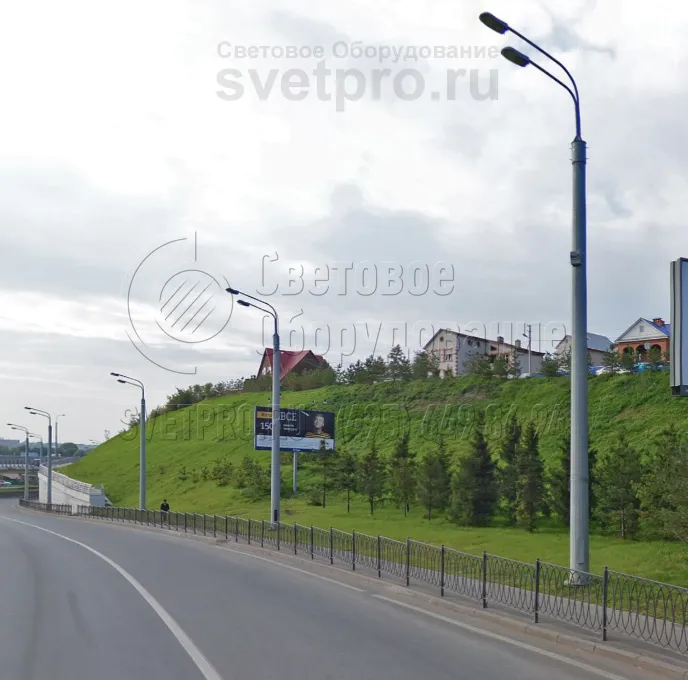

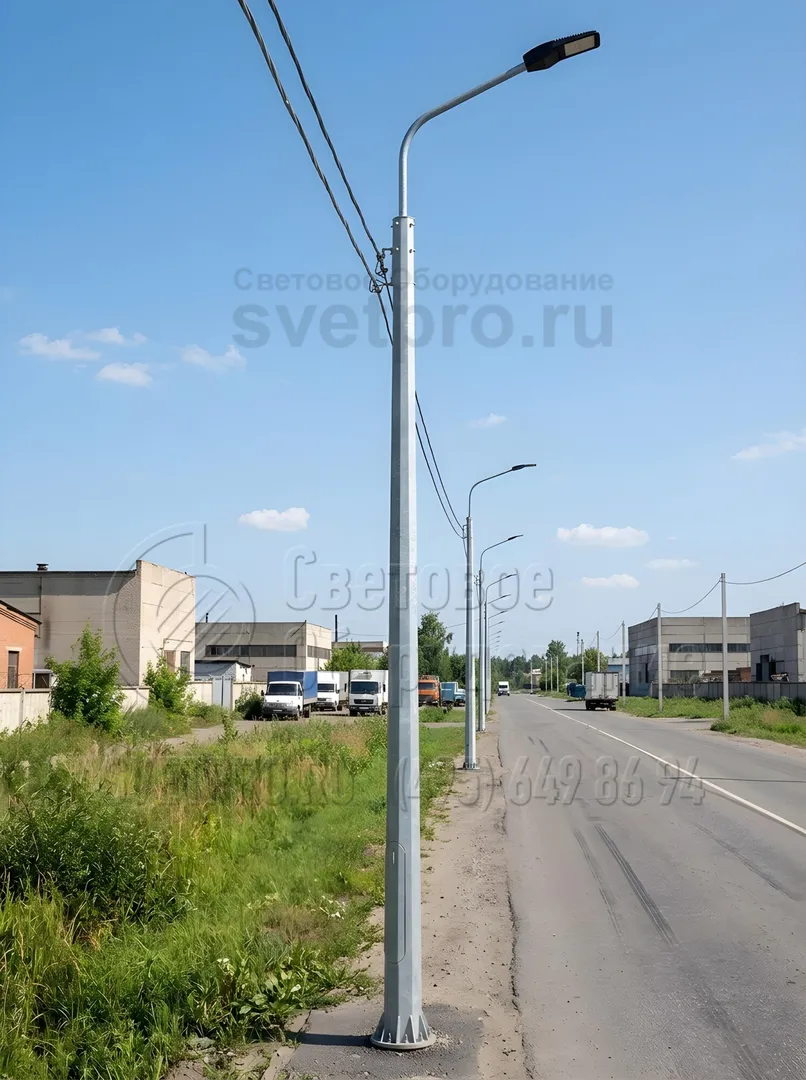

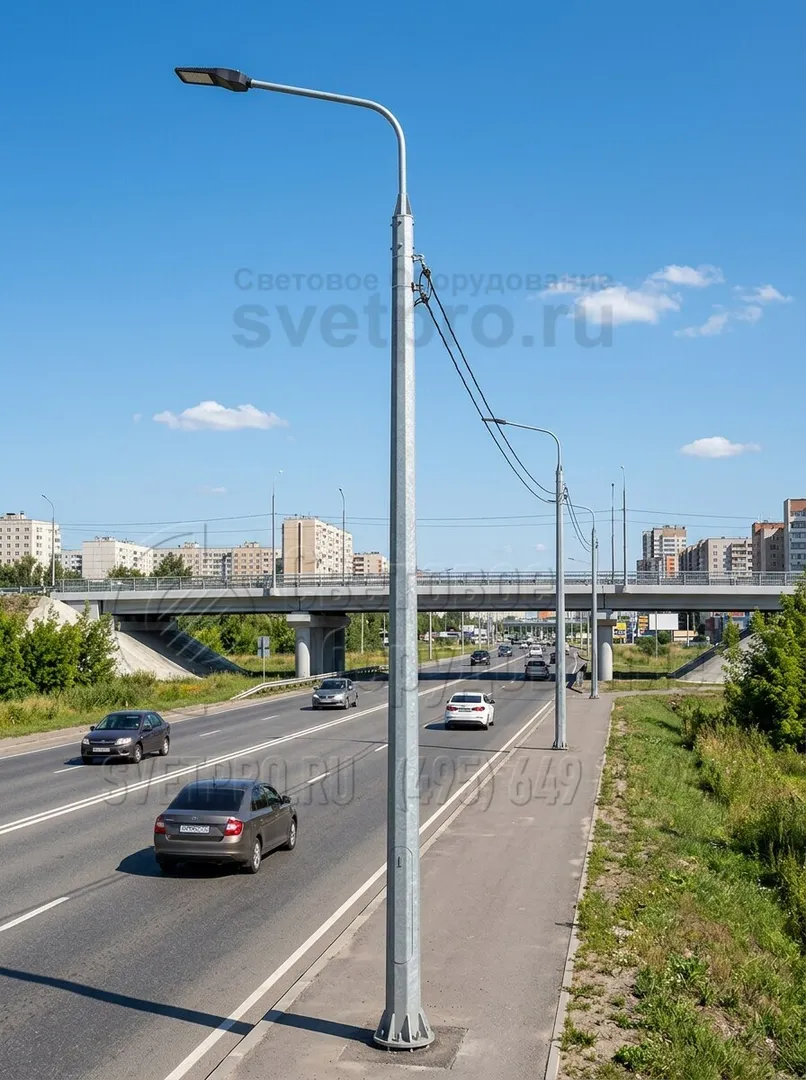

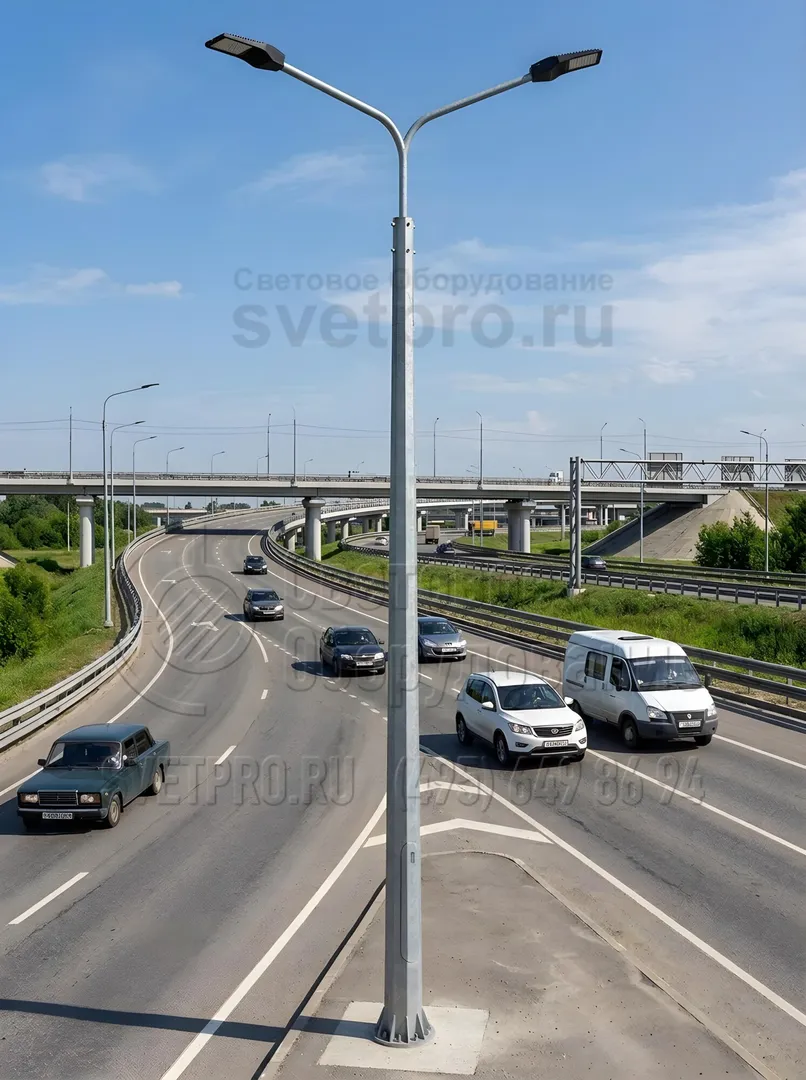

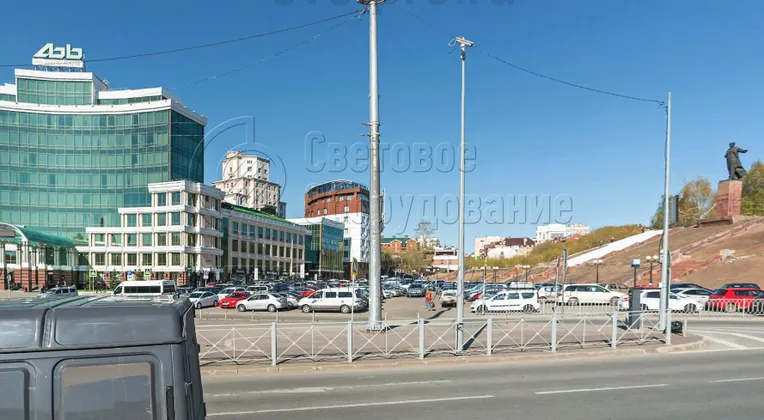

Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СФГ-2000-9 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Размер фланца: | 670 мм |
| Нижний диаметр: | 420 мм |
| Верхний диаметр: | 180 мм |
| Вес: | 476 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименов-е опоры | Цена | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-2000-9,0-01**-ц | 140 015 ₽ | ЗФ-36/12/Д540-3,0-б | 476 | Ф19 | 2000 | 9000 | 9000 | 3000 | 420 | 180 | 6 | М36 | 12 | 670 | 540 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

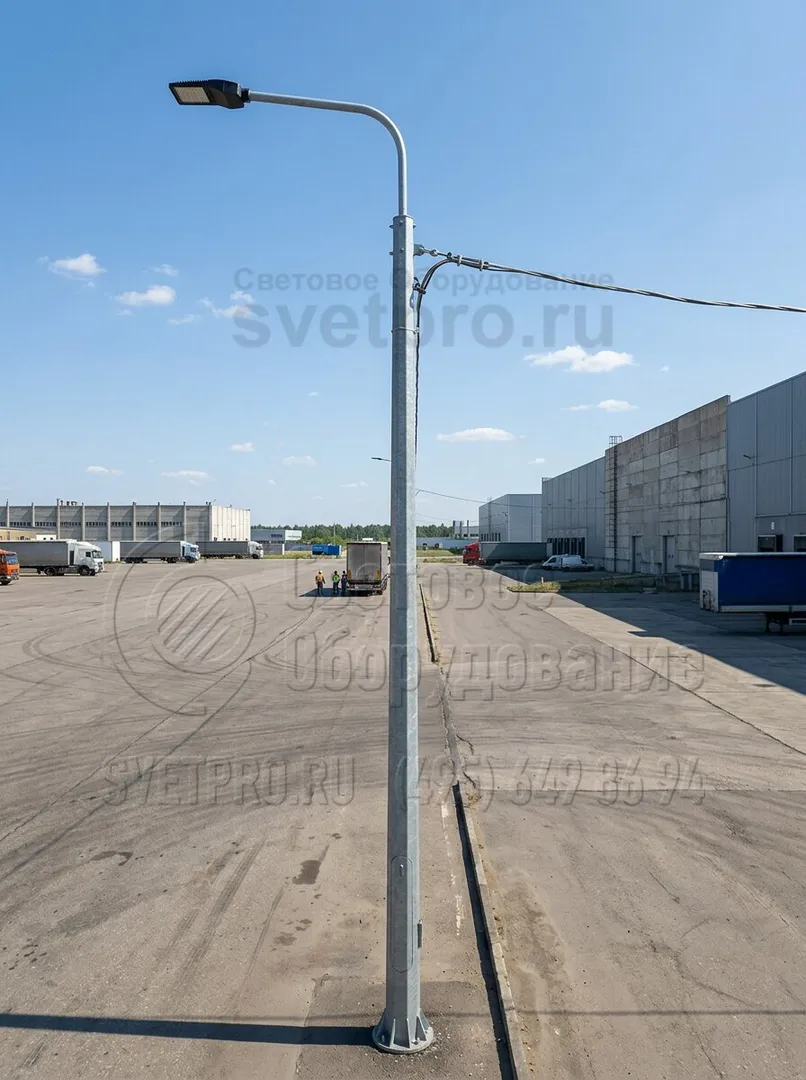

Фото с объектов
