СФГ-700-9 Опора силовая фланцевая граненая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СФГ-700(90)-9 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Размер фланца: | 495 мм |
| Нижний диаметр: | 250 мм |
| Верхний диаметр: | 90 мм |
| Вес: | 223 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

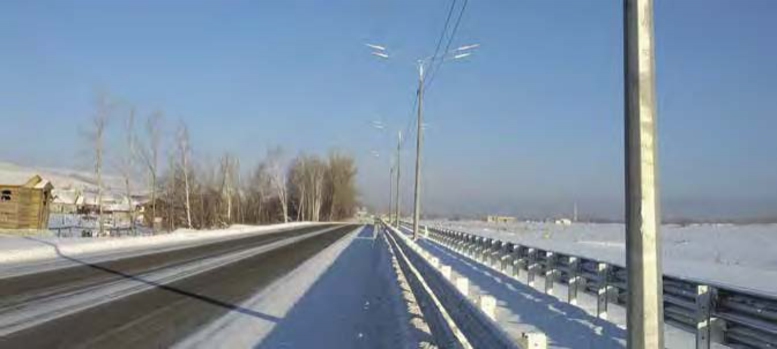

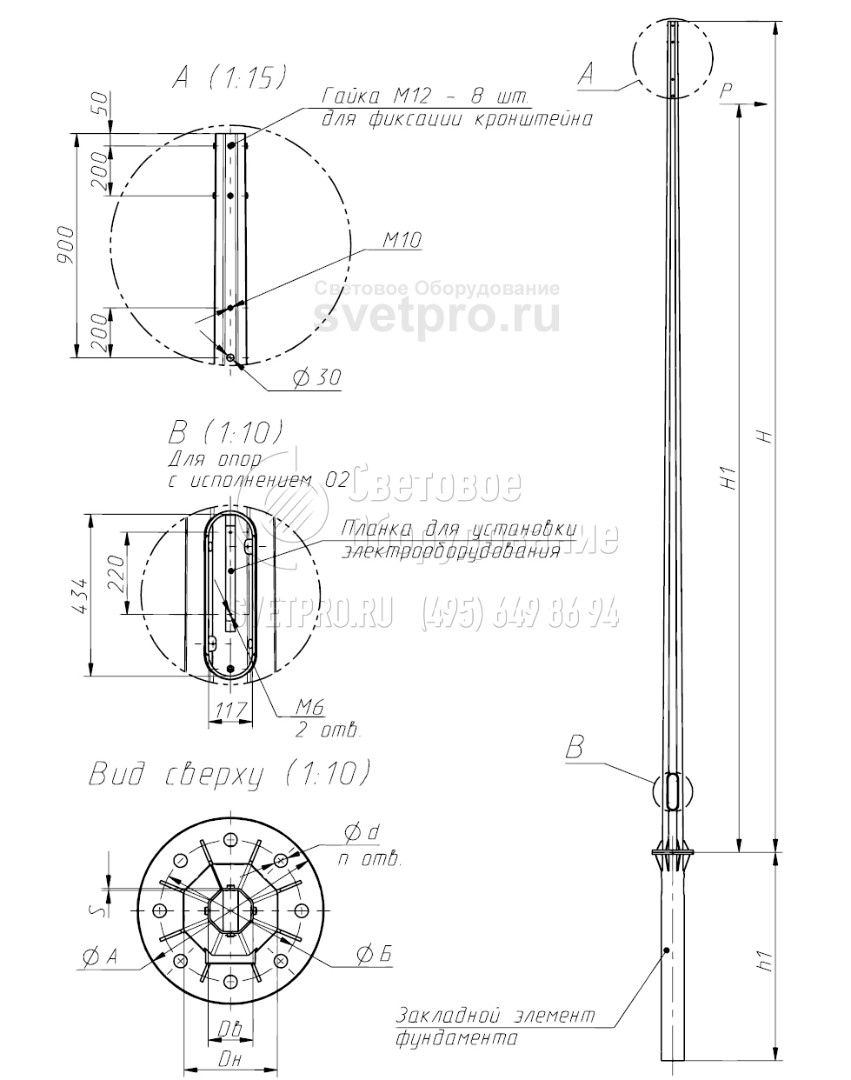

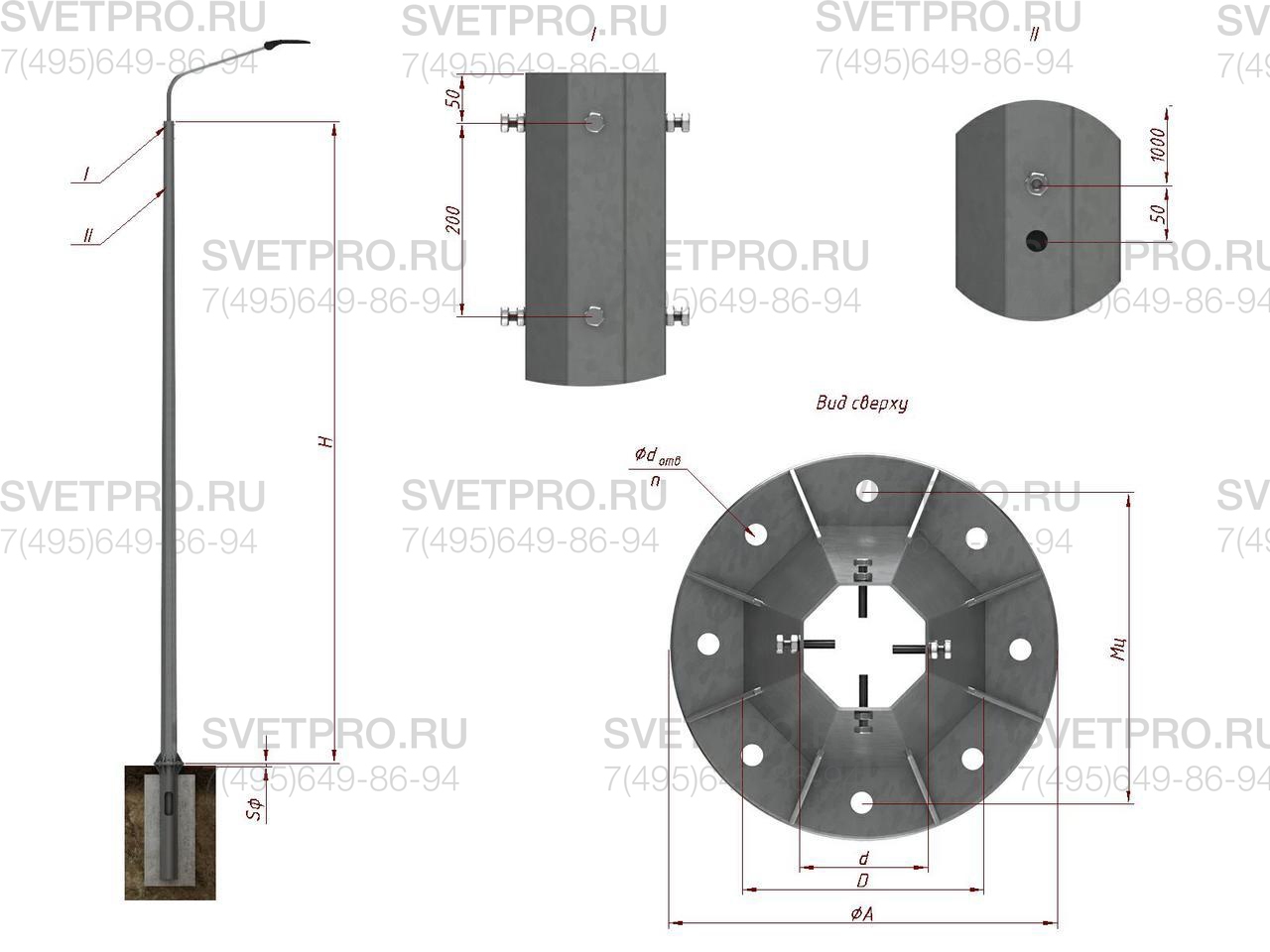

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-700-9,0-01**-ц | ЗФ-30/8/Д380-2,5-б | 223 | Ф4, Ф5 | 700 | 9000 | 8000 | 2500 | 250 | 90 | 5 | М30 | 8 | 495 | 380 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Опорная конструкция СФГ-700(90)-9 – металлоизделие, на вершине которого размещается светотехника, выполняется подвес СИП, а также организуется освещение на открытых территориях и площадках: автомагистралях, транспортных развязках, автозаправках. Возможность выдерживать значительные нагрузки позволяет размещать опоры в любой климатической зоне, а также в местах, где нельзя прокладывать кабель под землей.
Для изготовления СФГ-700(90)-9 используется стальной металлопрокат, сгибаемый в конус с гранями на специальном прессе. Установка в районах с сильными нагрузками требует от конструкций надежной защиты от коррозии, что достигается путем обработки металла горячим цинкованием. Дополнительно изделие может покрываться краской или лаком. Оцинковка увеличивает срок эксплуатации опоры до 30 лет.

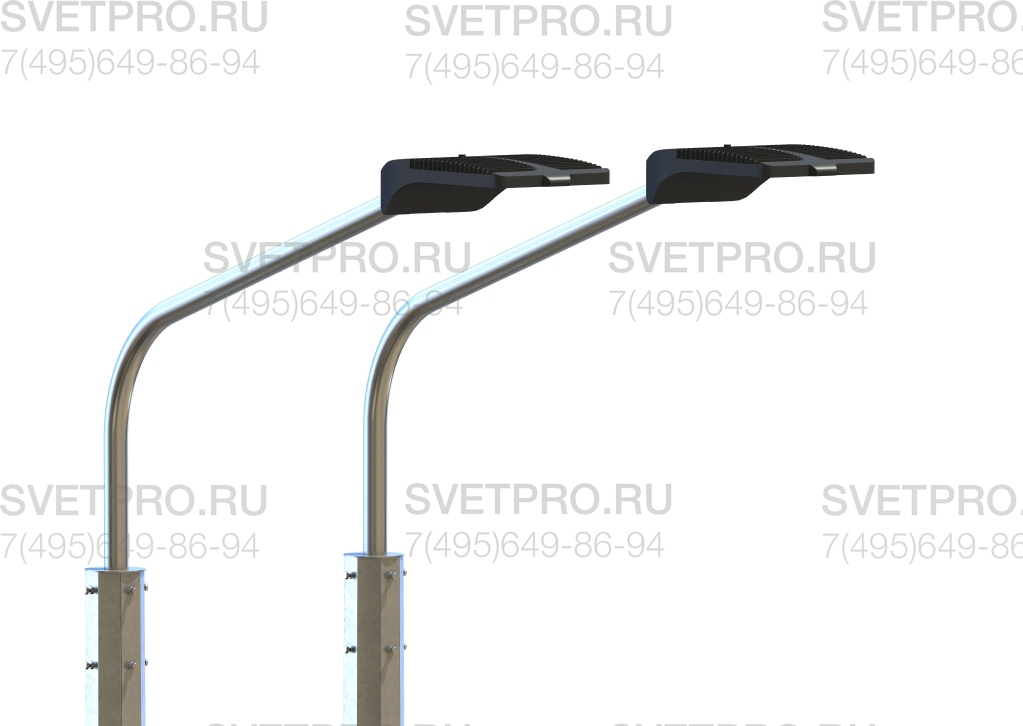

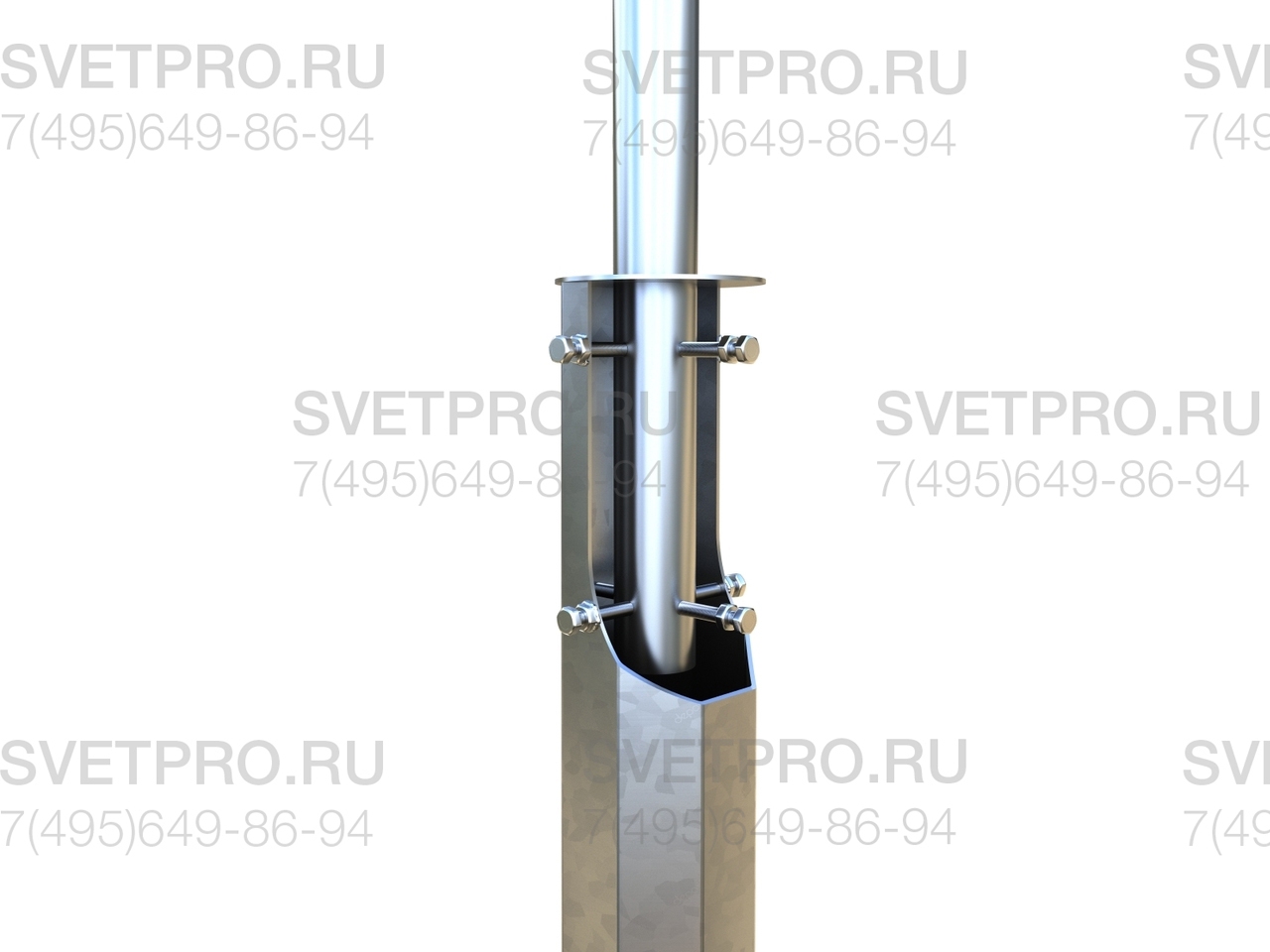

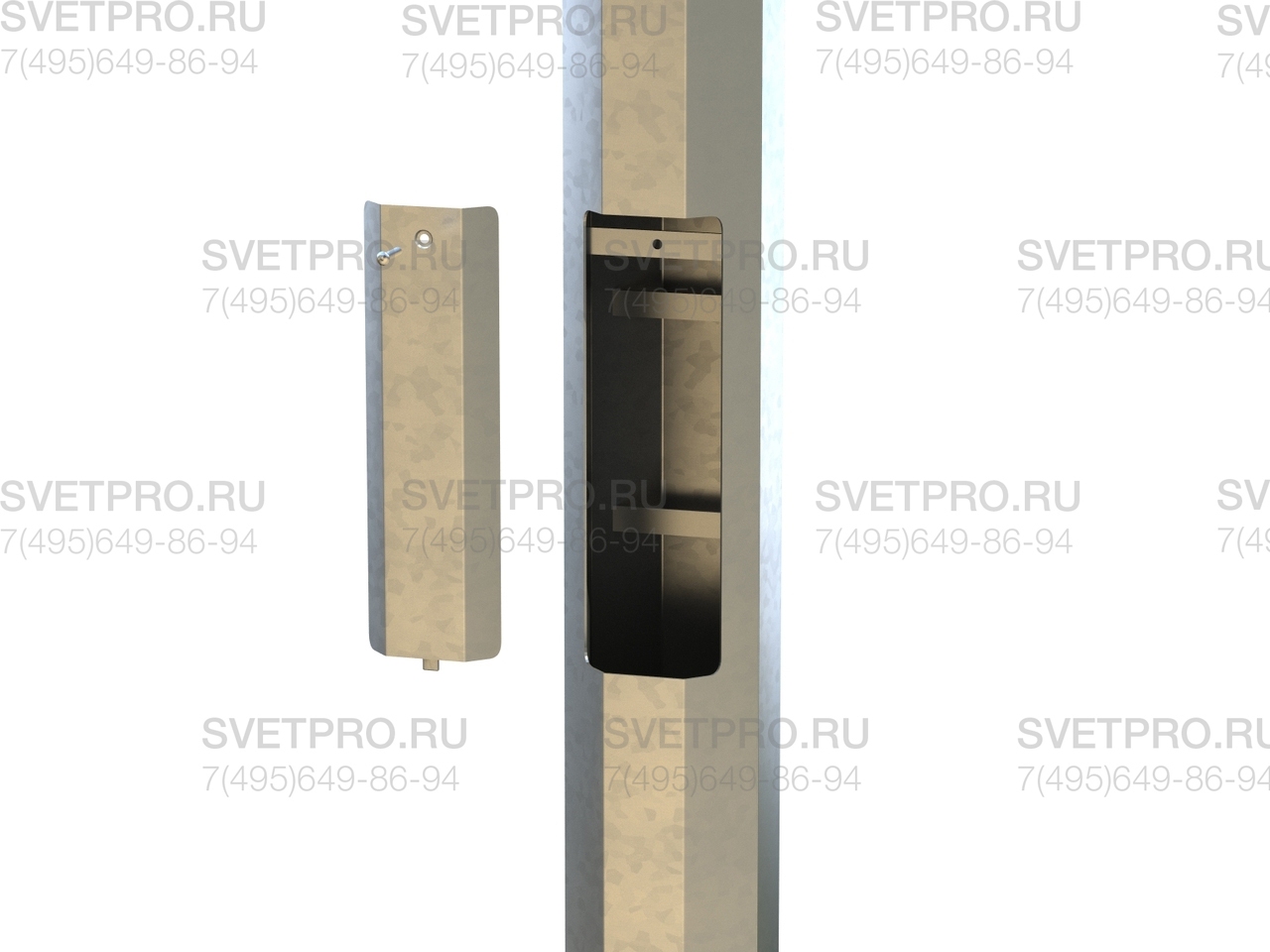

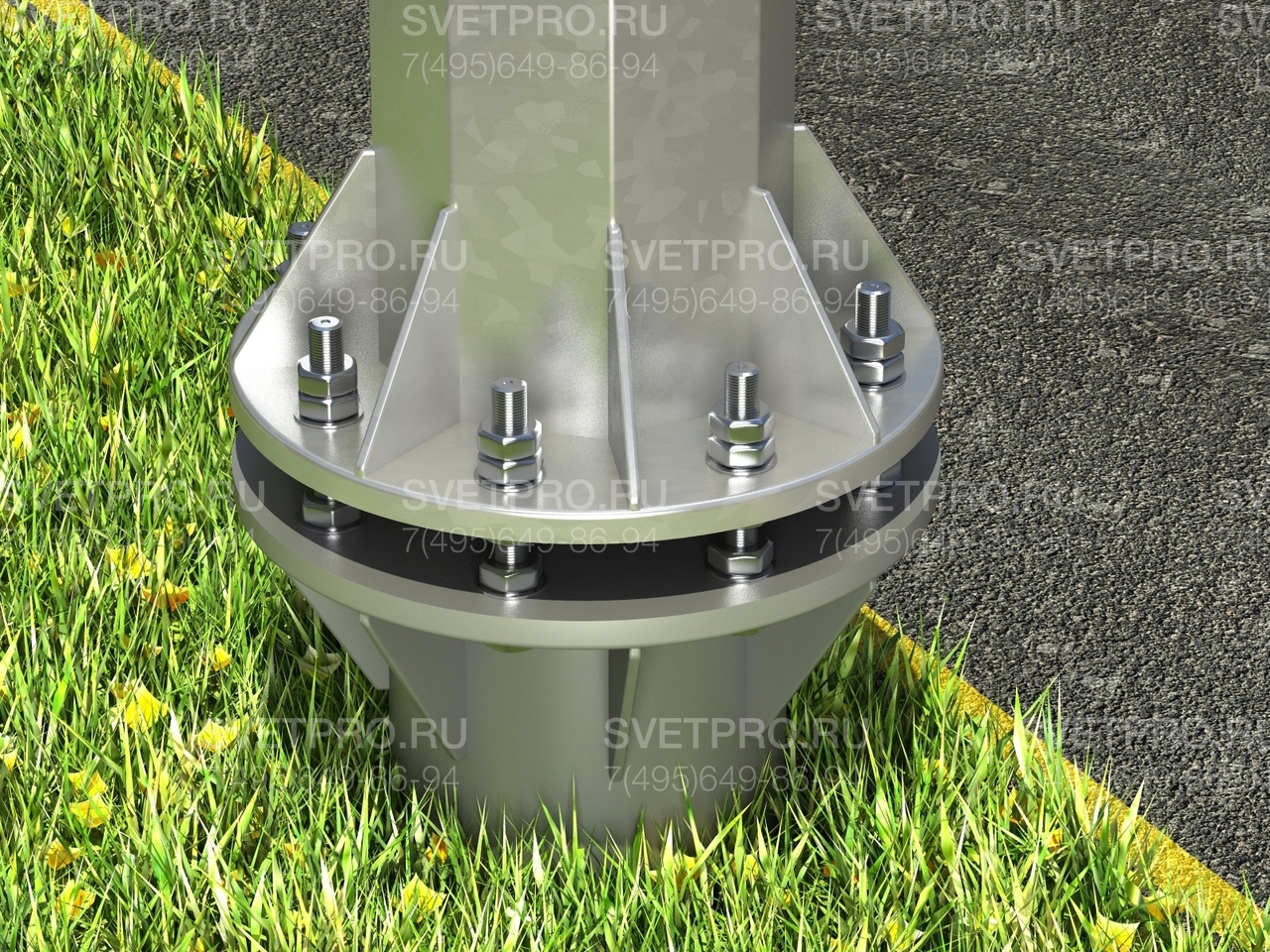

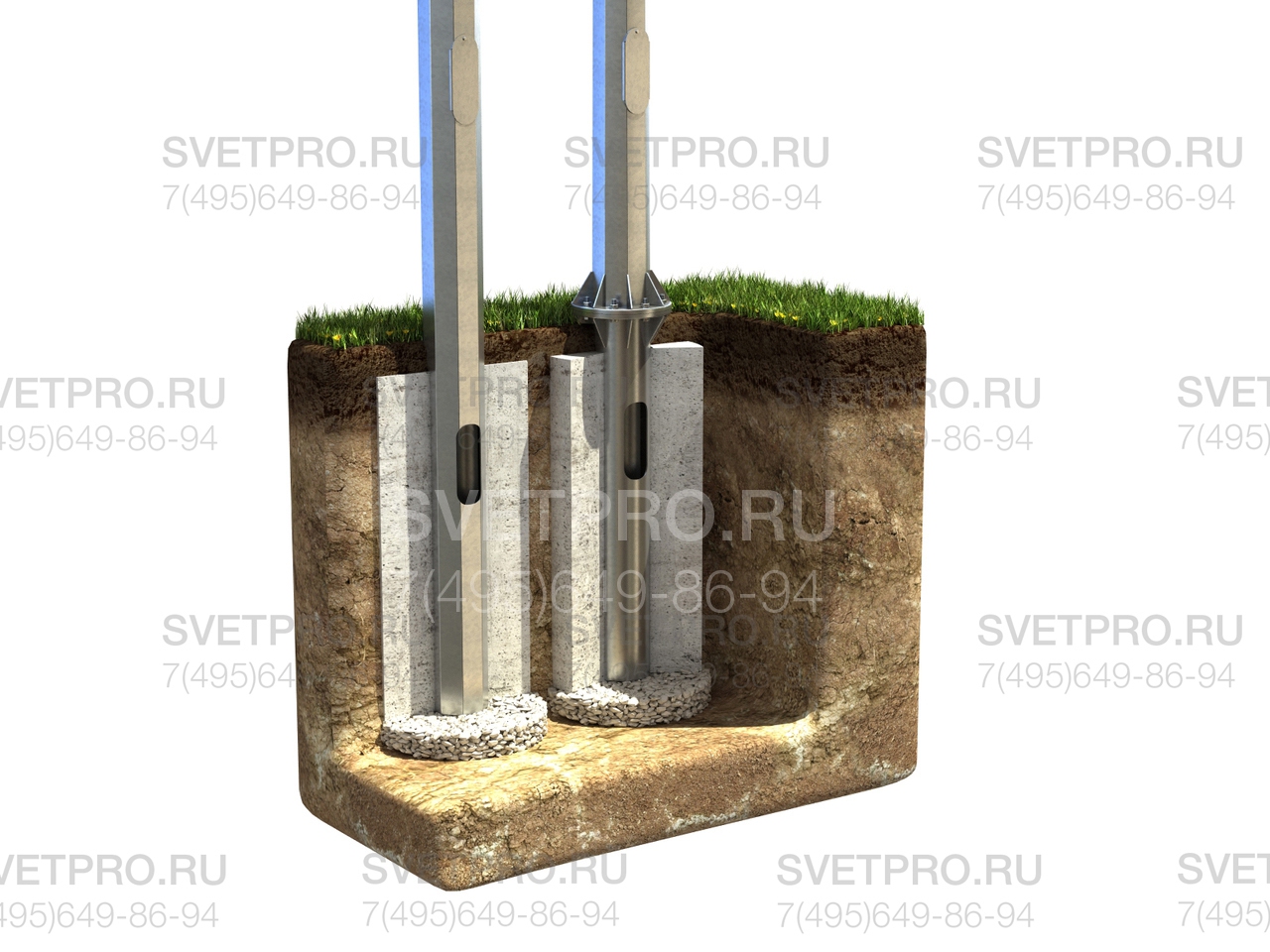

Изделие высотой 9 м монтируется на бетонный фундамент, внутри которого размещается металлический закладной элемент. Опора соединяется с закладным элементом через фланец.
Фото с объектов
Фотогалерея
-

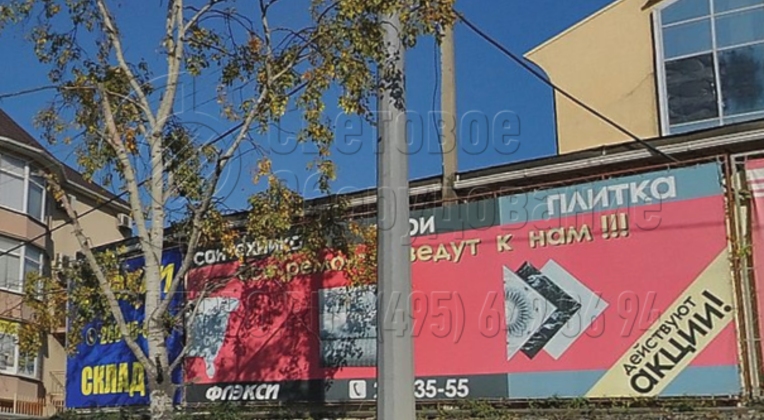

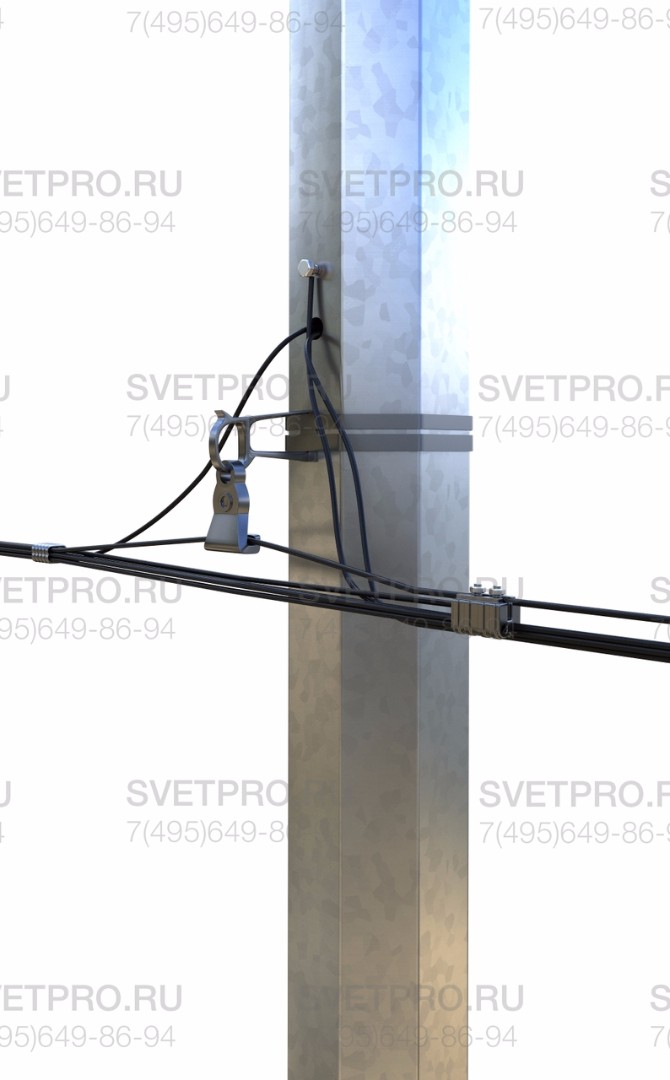

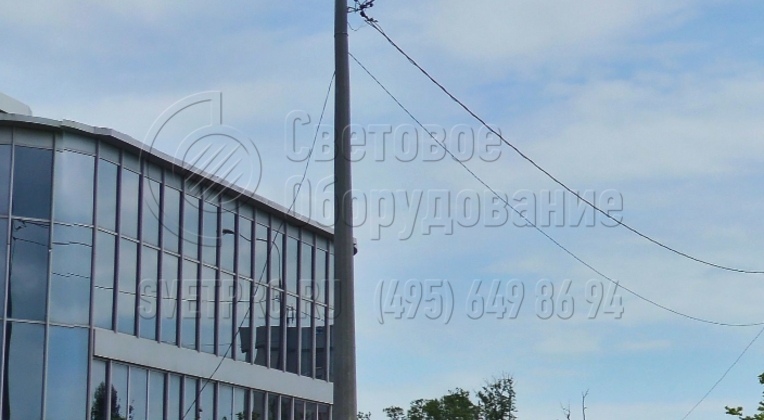

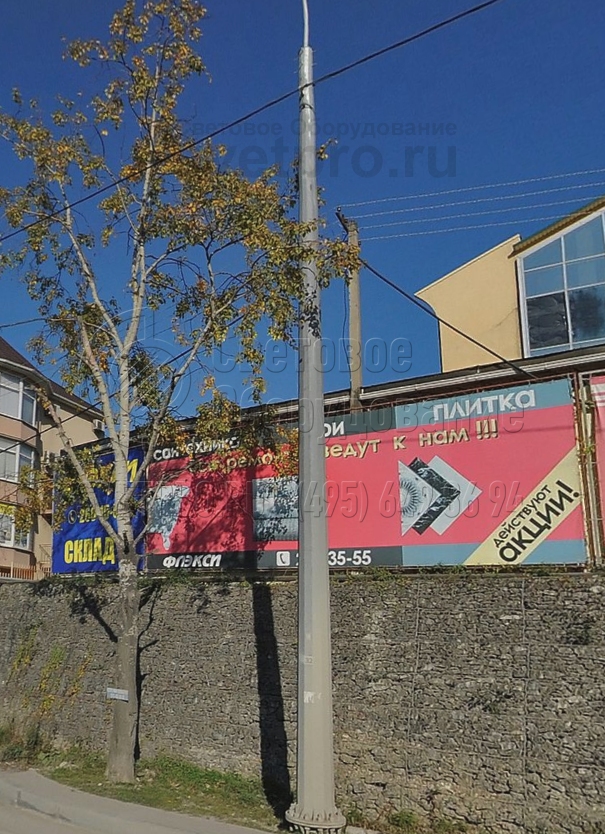

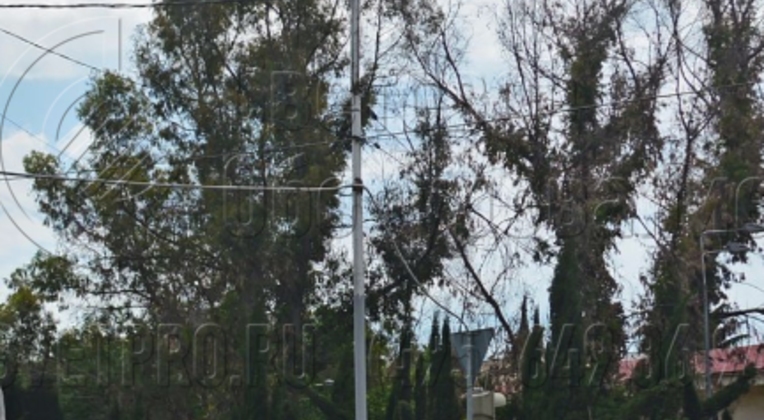

1. Преимущество силовых граненых опор в том, что для их установки не нужно рыть котлованы под силовой кабель. Провод можно закрепить на стволе, несущей способности опоры для этого достаточно. При строительстве системы освещения не нужно разрушать ограждения, уничтожать растительность.
-

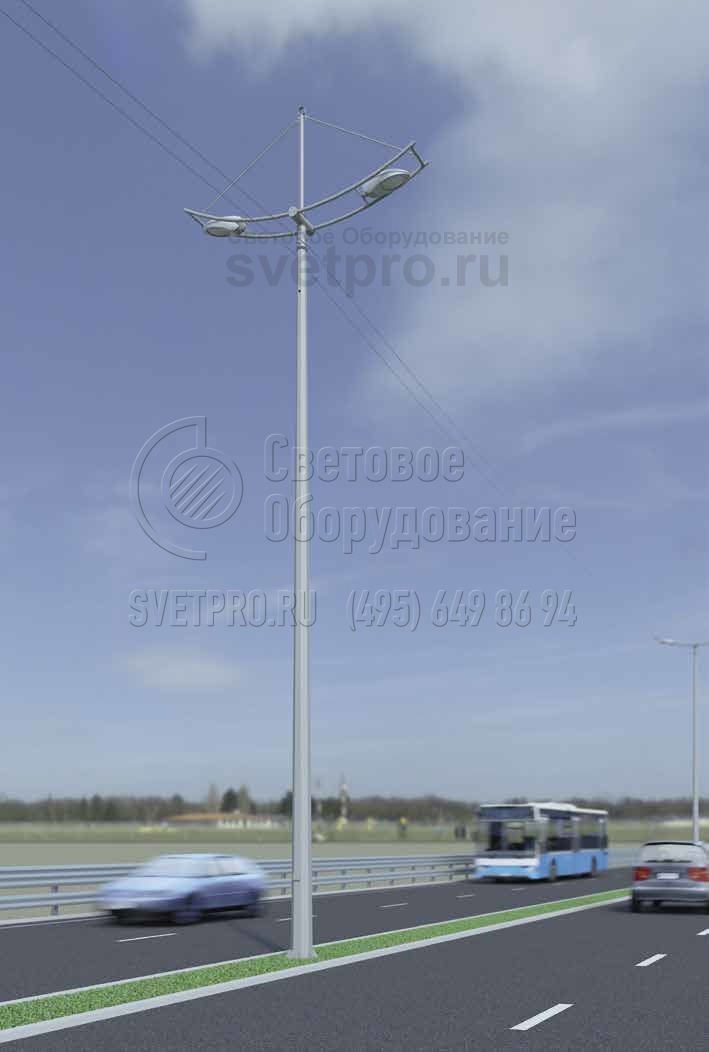

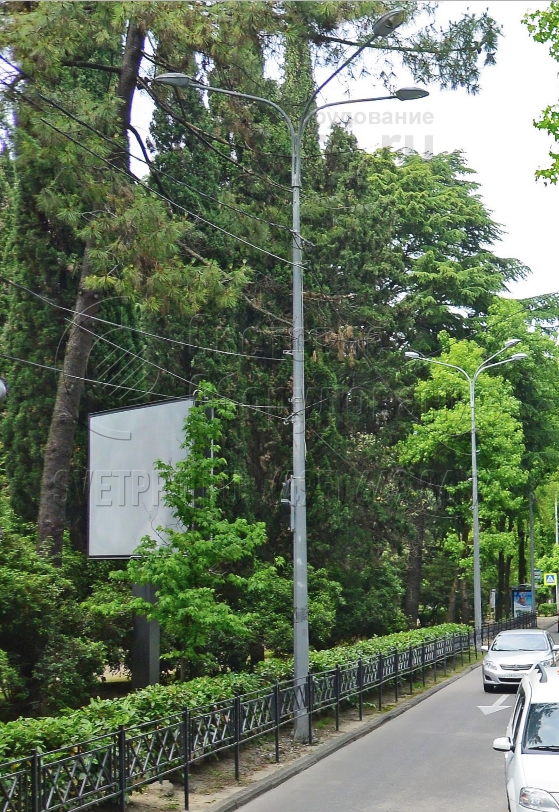

2. На фото представлена граненая опора, которая создает заливающее освещение на перекрестке проезжей части. Для этого в оголовок установлен кронштейн с четырьмя длинными консолями и мощными светильниками. Несущей способности ствола с ребрами жесткости достаточно, чтобы выдержать нагрузку. -

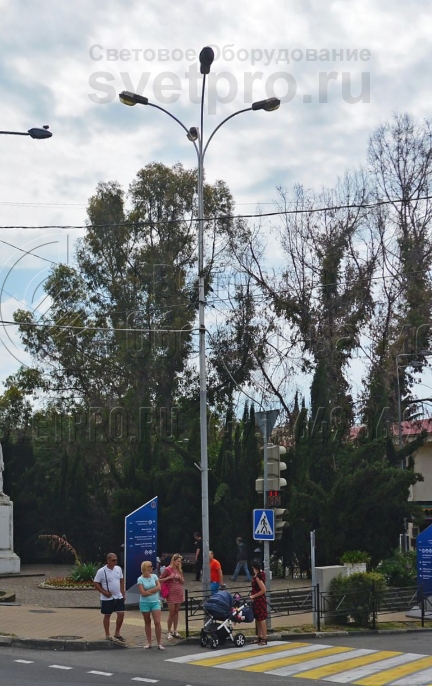

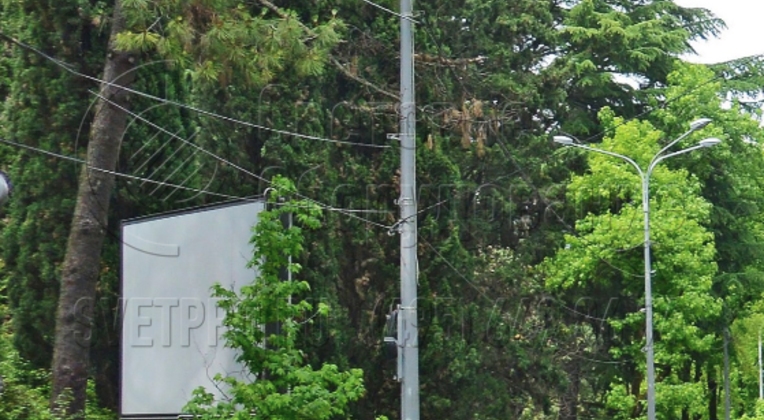

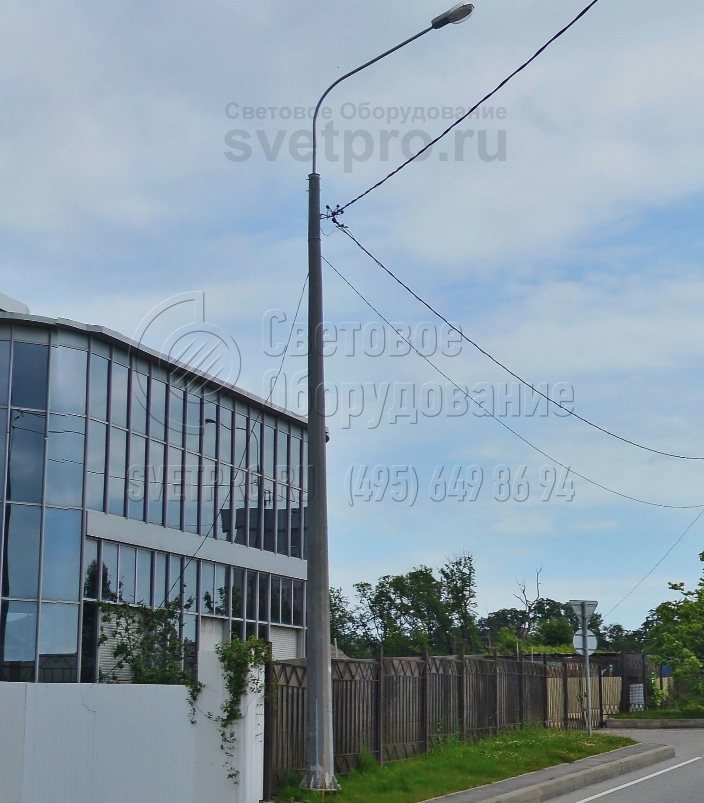

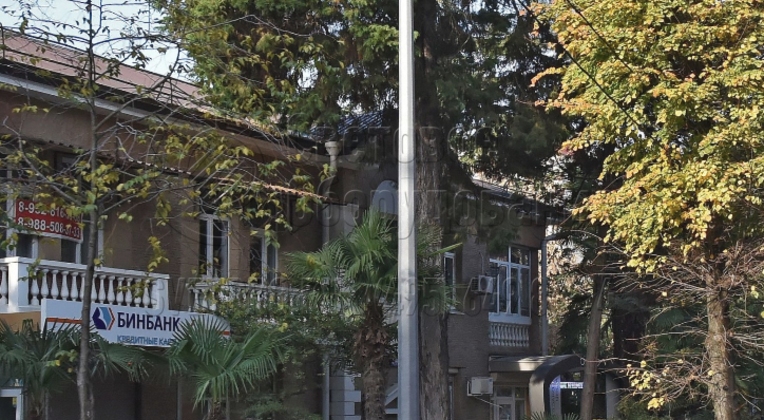

3. Граненые силовые опоры имеют универсальное назначение. Хотя по внешнему виду они больше подходят для индустриальных районов, их можно применять и для освещения небольших улиц с малоэтажной застройкой. Так как кабель подводится по воздуху, рыть траншею на газоне при строительстве не нужно. -

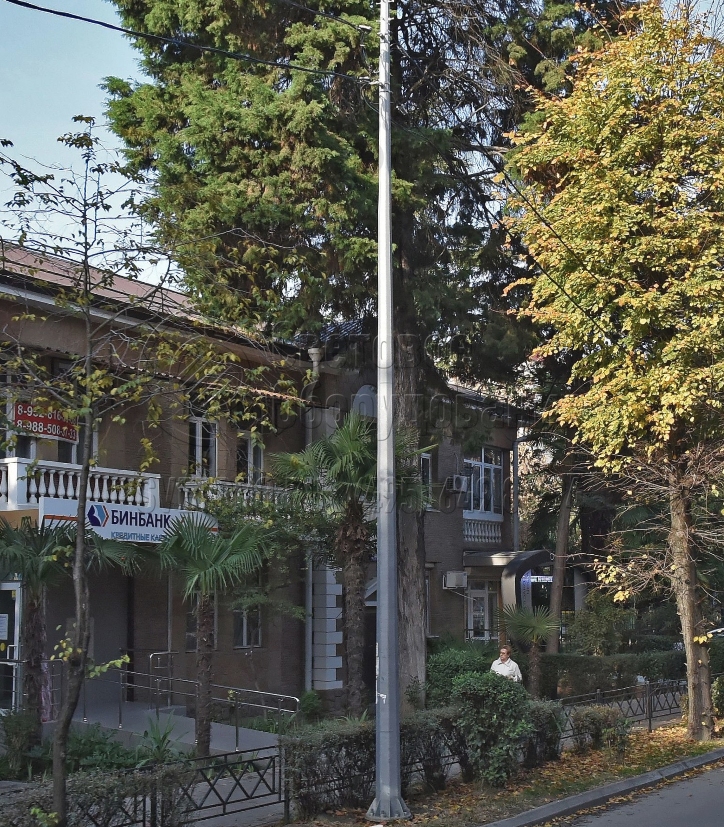

4. При использовании фланцевой опоры можно смещать вертикальную ось ствола относительно центра закладной детали фундамента. Это делается в случае, если поставить опору на месте мешает рельеф местности или расположенные рядом постройки. Для смещения используется консольная деталь. -

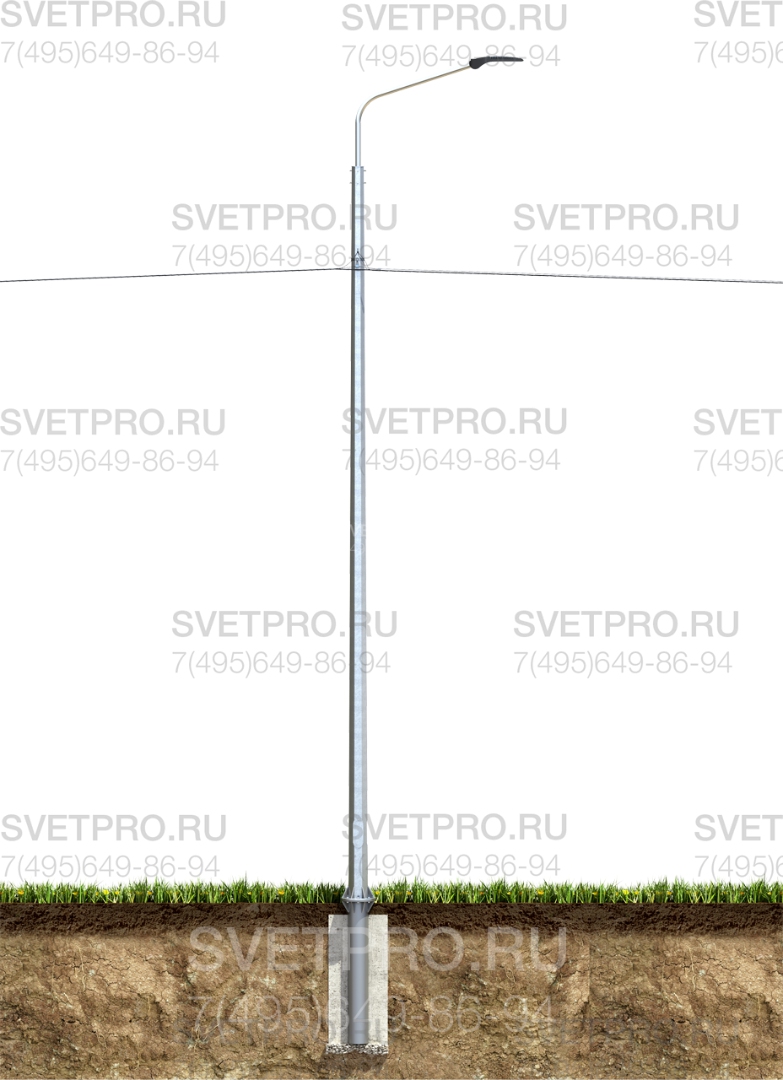

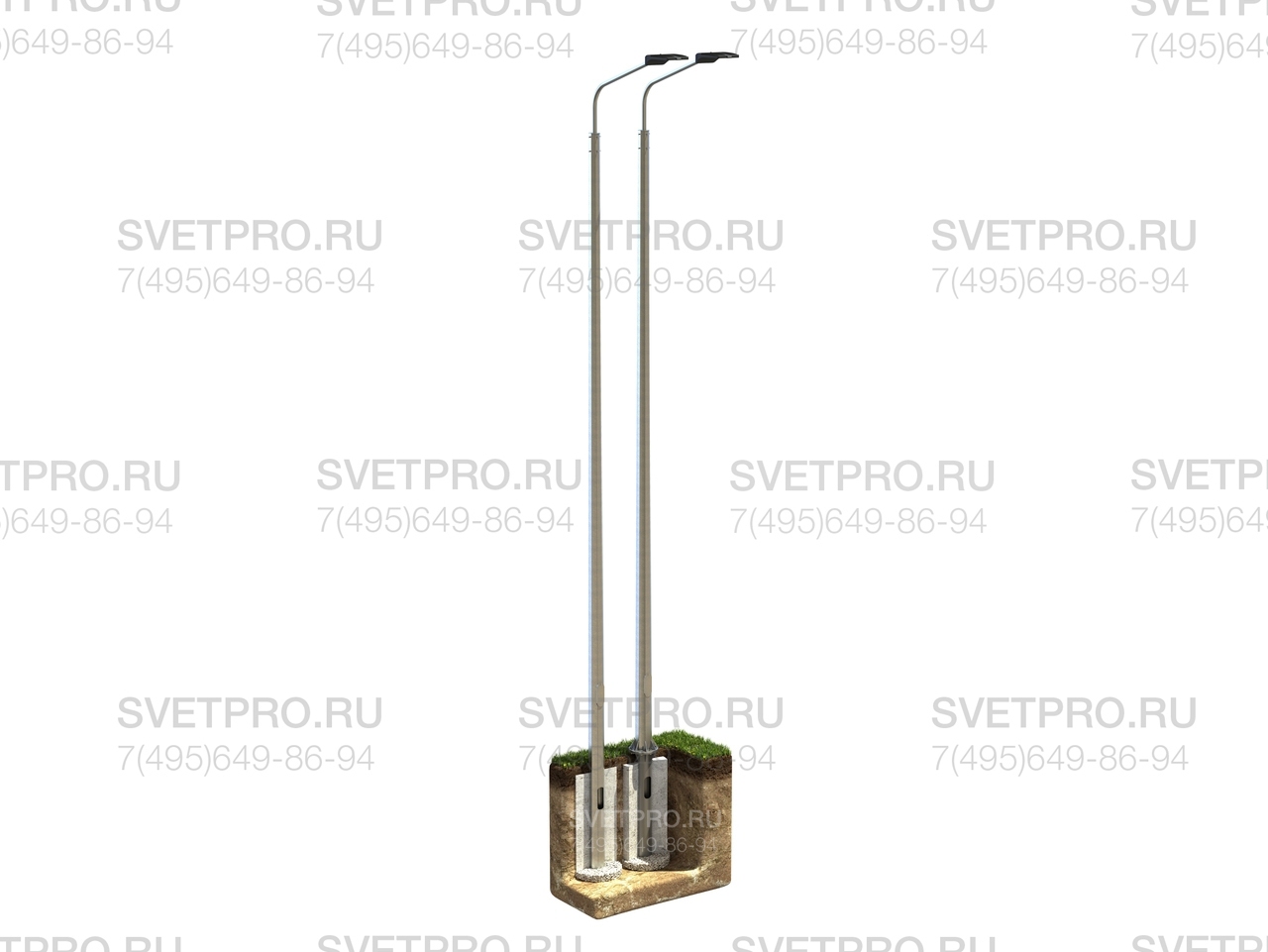

5. Фланцевую опору, которая изображена на фото, легко выравнивать относительно вертикальной оси. Для этого нужно правильно установить трубчатую закладную деталь в котловане. После заливки бетоном и застывания раствора при прикручивании наземной части она автоматически выровняется. -

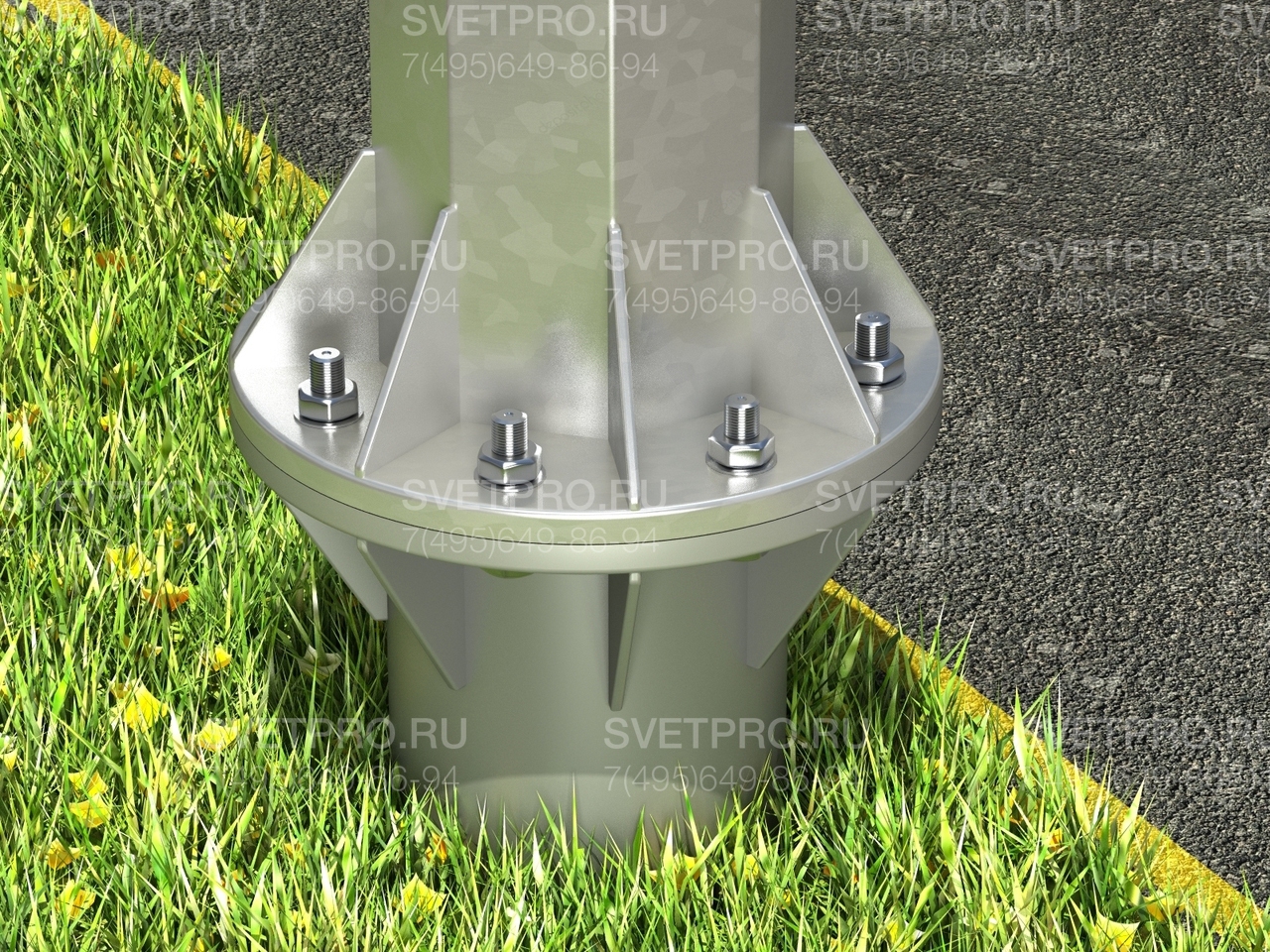

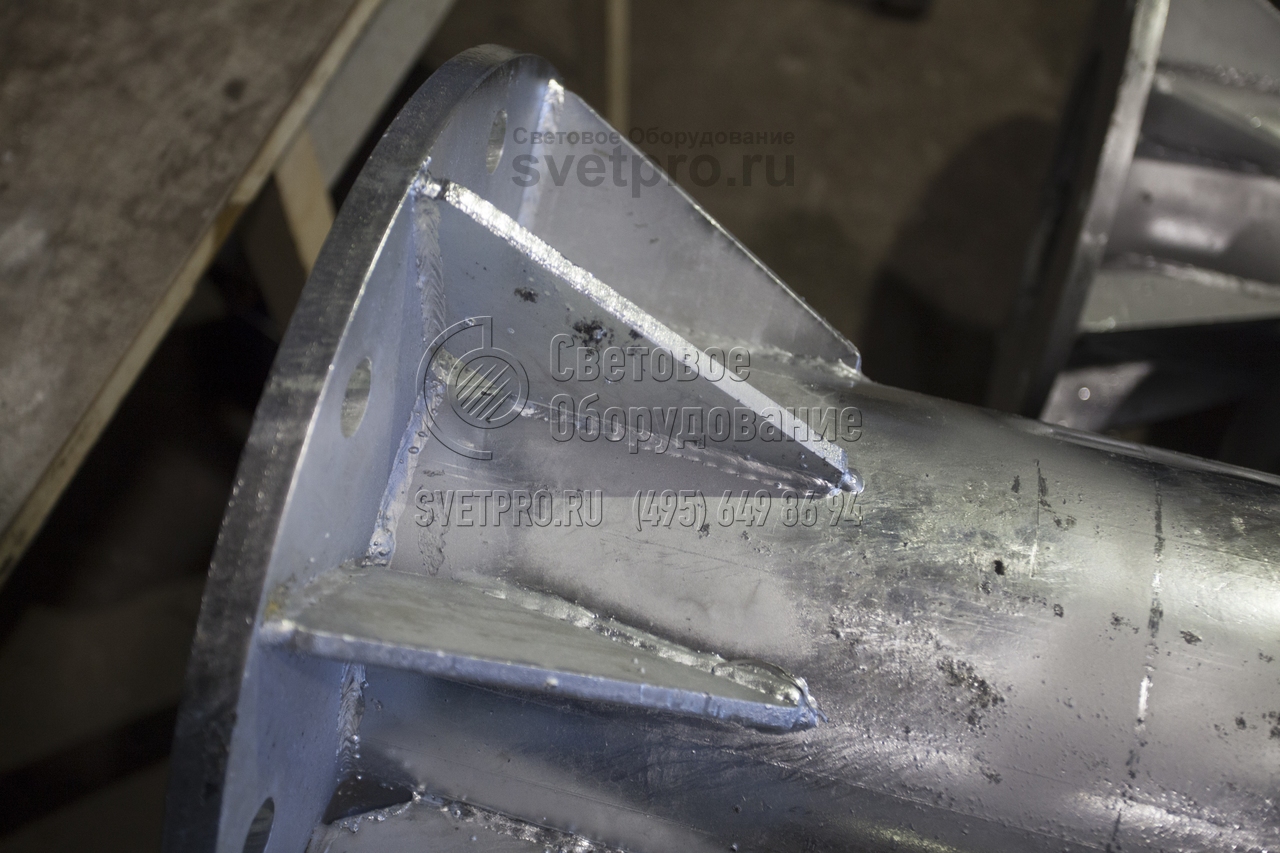

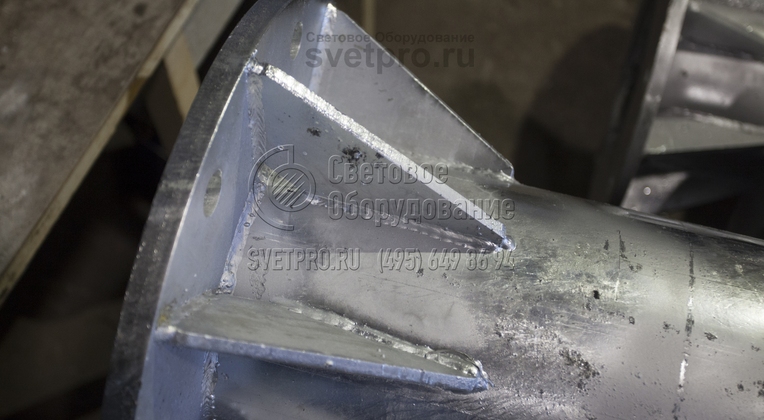

6. Так как монтажный узел силовой опоры должен выдерживать повышенные нагрузки, круглый подпятник в нижней части ствола укрепляется треугольными косынками. Они привариваются к опорной площадке и корпусу. В одной из косынок может быть проделано отверстие под кабель системы заземления.
