НП-6 Опоры несиловые трубчатые неразборные высота 6 метров
Цена*:
26 385
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Несиловая конструкция НП-6 – изделие прямостоечного типа высотой 6 м. Опора неразборная, устанавливается для организации наружной иллюминации на придомовых территориях, в парковых зонах, в районах многоэтажных и частных домов, на спортивных площадках и вдоль автодорог. Подвод питающего провода к установленным сверху светильникам выполняется по воздуху либо внутри столба.

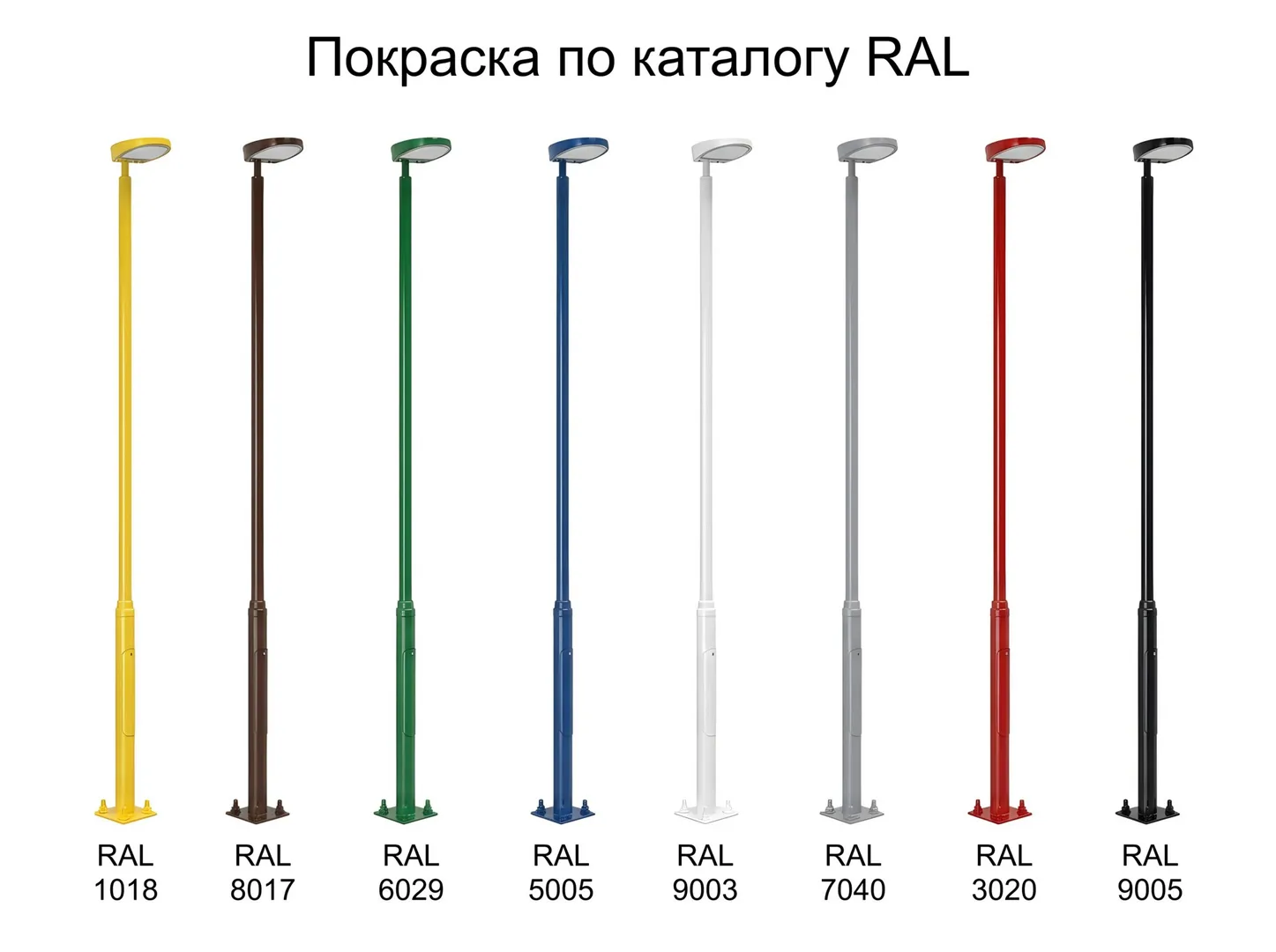

Конструкция шестиметровой опоры изготавливается из трубного проката, технические параметры которого позволяют устанавливать изделие в регионах с разным климатом. Для предотвращения развития коррозии и повышения надежности изделия оно обрабатывается горячим цинкованием. По желанию заказчика дополнительно на поверхность столба может наноситься лакокраска. Монтаж светотехники выполняется непосредственно на опору либо на кронштейны. Стоит учитывать, что конструкция не может быть использована в качестве силовой.
Столбы устанавливаются в подготовленный котлован, выравниваются и бетонируются.

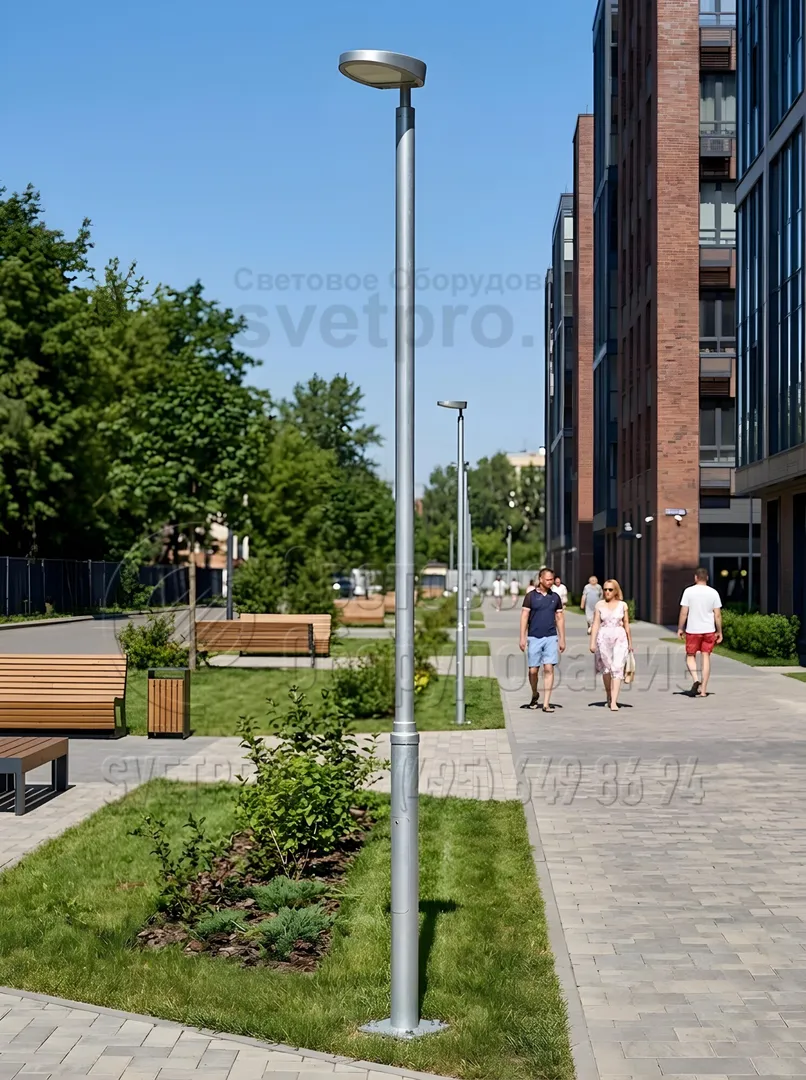

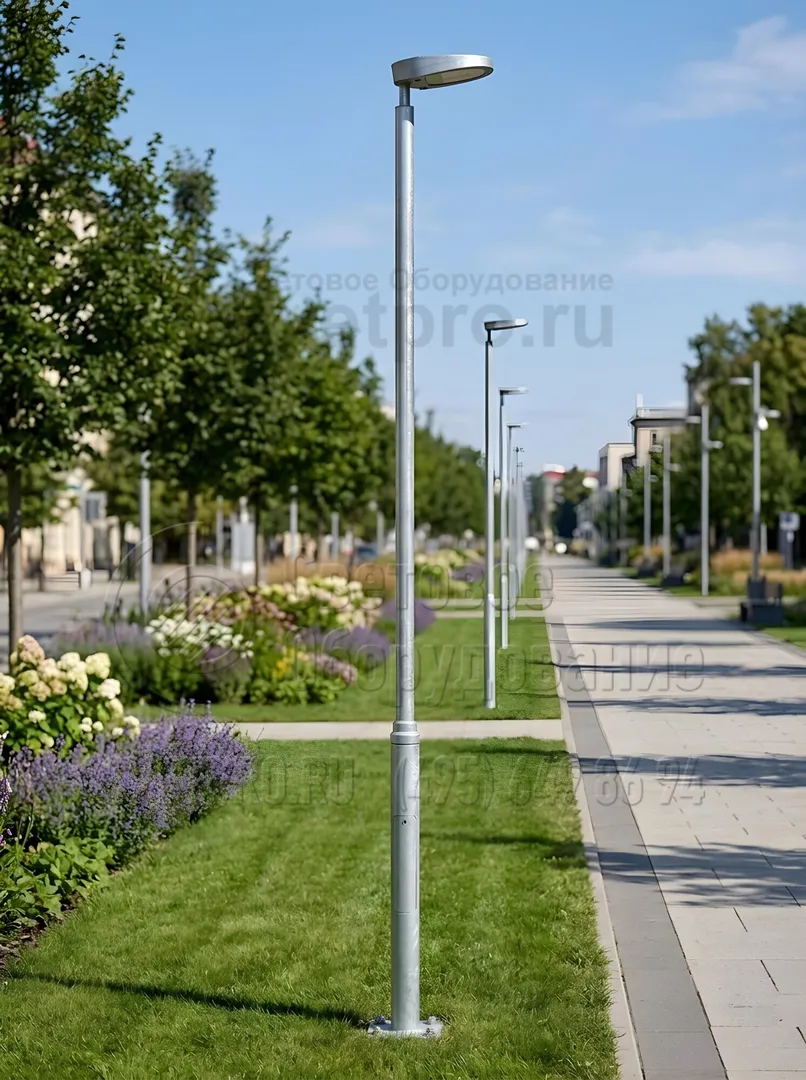

Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НП-6 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Вес: | 89,7 кг |
| Высота: | 6 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| НП-6,0/7,0-02-ц | 26 385 ₽ | 89,7 | Ф2 | 6000 | 1000 | 1280 | 2340 | 159 | 108 | 76 |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

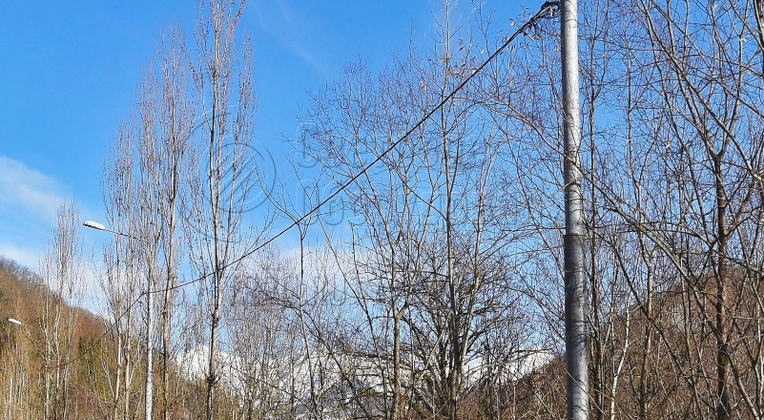

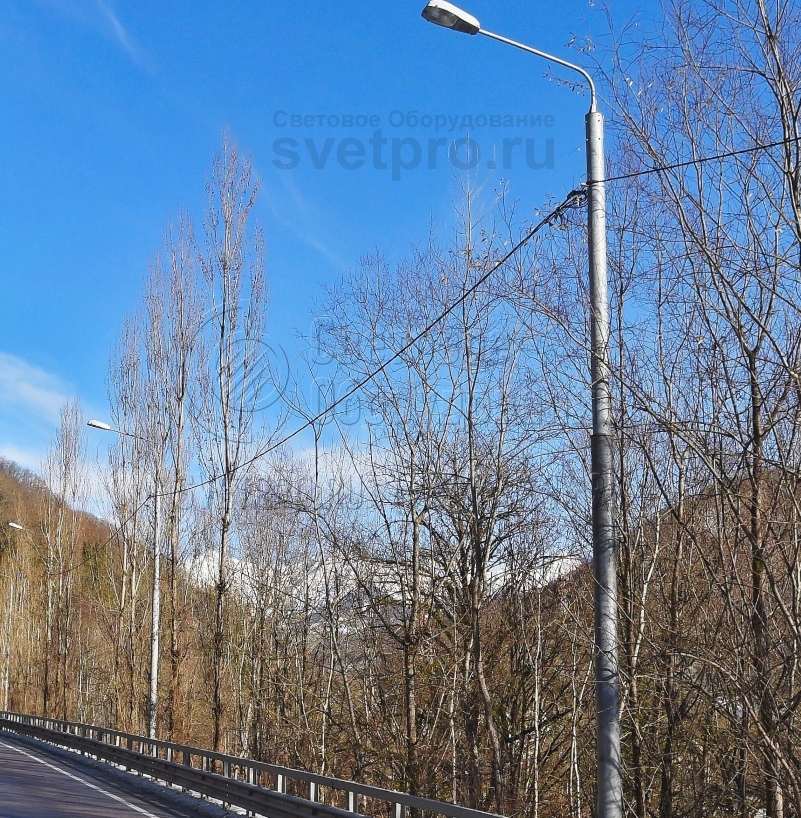

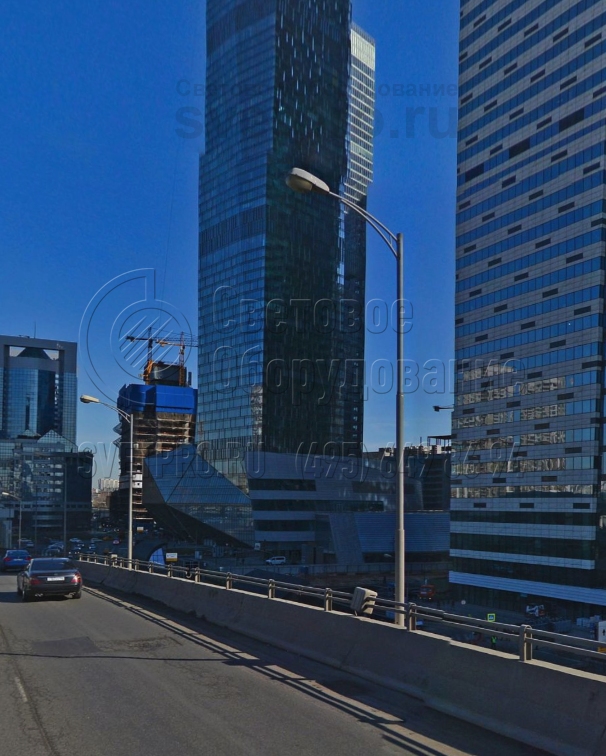

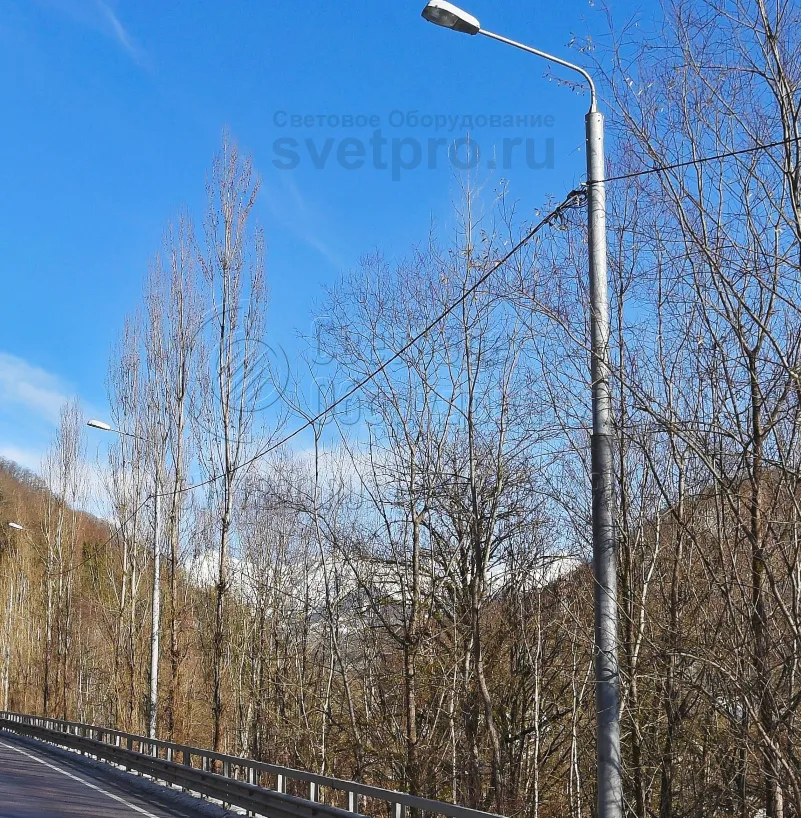

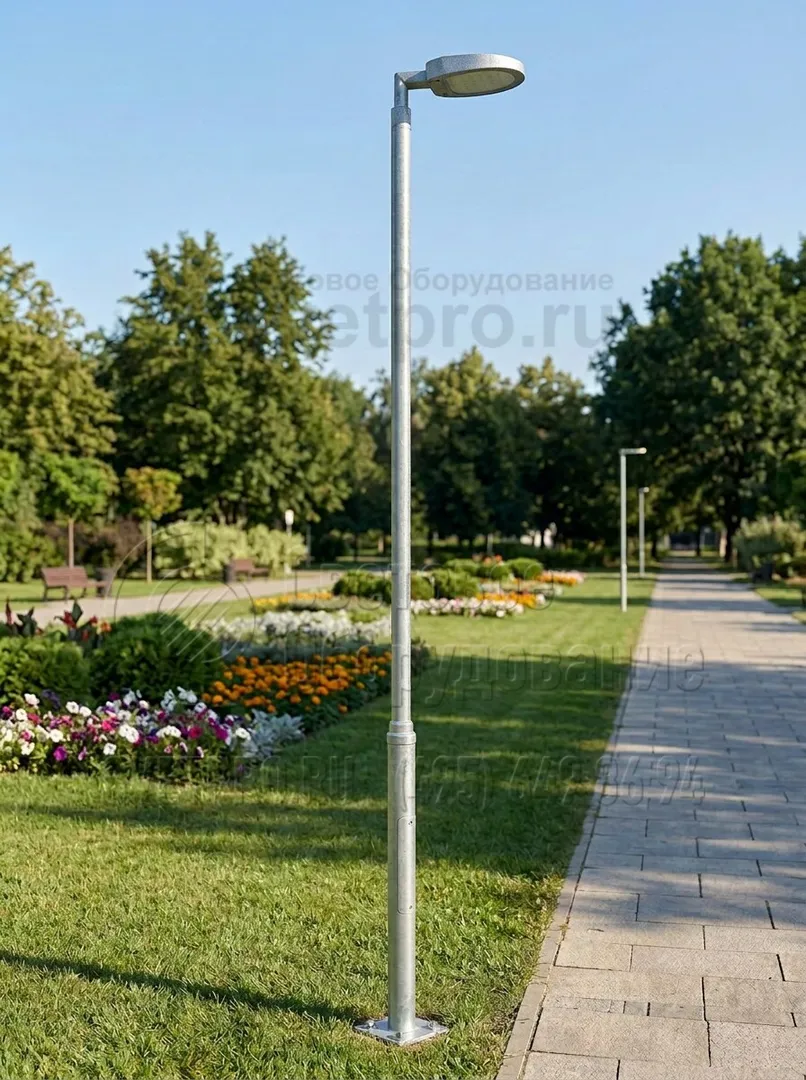

1. Осветительные конструкции представленной на изображении модели являются несиловыми и подводить к ним электричество нужно под землей. Однако в некоторых случаях приходится прибегать к воздушной подводке. Например, когда стволы закрепляются на мосту, эстакаде или другом объекте.
-
2. Консоль, на которую крепится светильник, может иметь сложную форму. В этом случае она играет не только функциональную, но и декоративную роль. Установка кронштейнов на корпуса из стальных труб производится с помощью отдельного цилиндрического элемента. Для крепления используются болты.
