НП-15 Опоры несиловые трубчатые разборные высота 15 метров
Цена*:
180 902
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НП-15 – цилиндрическая опорная конструкция высотой 15 м, установка которой позволяет организовать наружную иллюминацию на городских площадях, в парках, во дворах частных домов и многоэтажных застроек, на спортивных площадках и автодорогах с различной плотностью трафика. За счет разборной конструкции опора может монтироваться в местах, куда не доедет крупногабаритная установочная техника.
Отдельные секции, составляющие основу опоры НП-15, изготавливаются из стального трубного проката. Изделие рассчитано на погодные воздействия различных климатических зон. От внешнего влияния металл защищает обработка горячим цинкованием. При необходимости изделие может дополнительно окрашиваться лакокраской.
Светотехника и прожекторы, используемые для иллюминации, устанавливаются на кронштейнах. При необходимости возможна установка дополнительного оборудования в виде щитов или вывесок. Опорная конструкция монтируется непосредственно в грунт с последующим бетонированием.

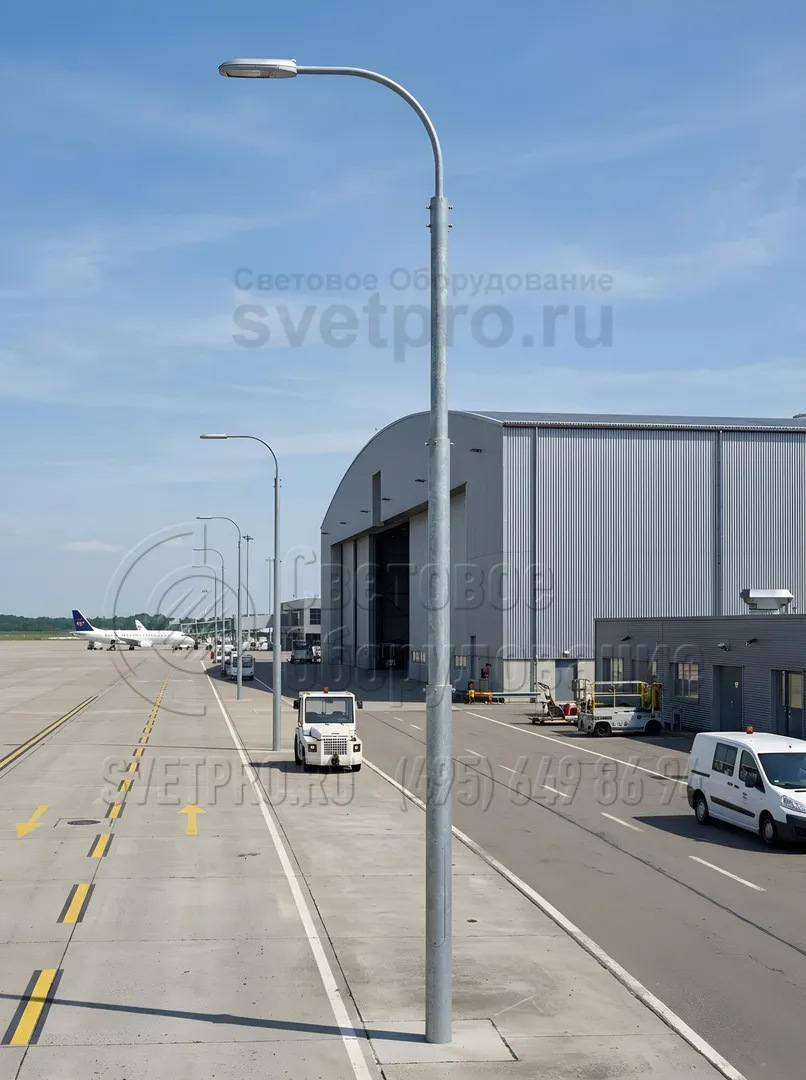

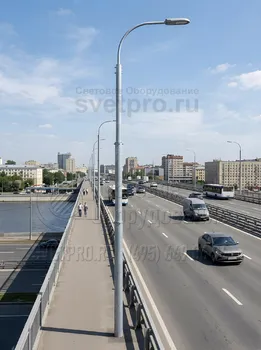

фото с объектов

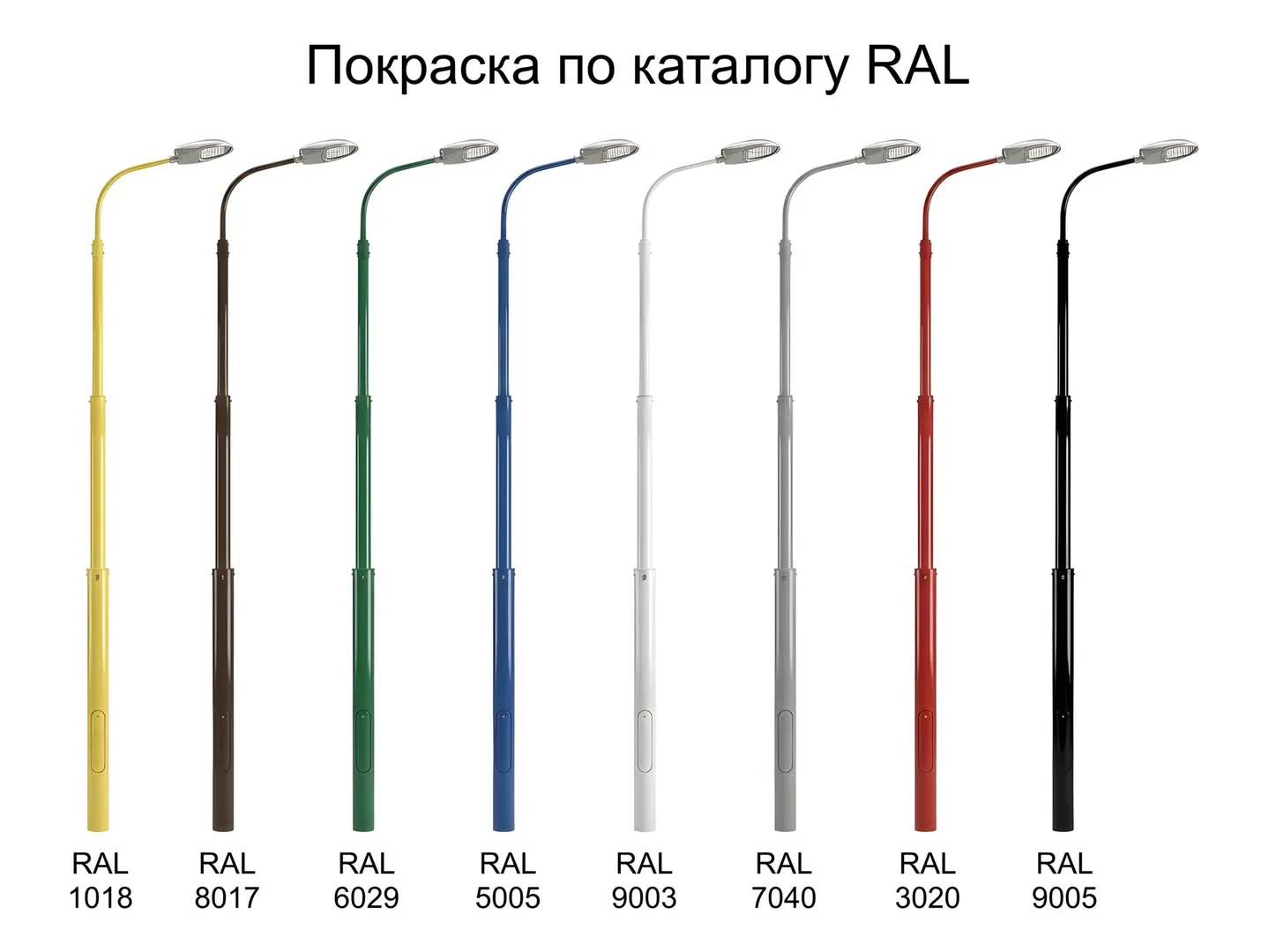

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НП-15 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Вес: | 615 кг |
| Высота: | 15 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НП-15,0/17,0-02-ц | 180 902 ₽ | 615 | Ф6, Ф7, Ф8, Ф16 | 15000 | 2000 | 6000 | 5000 | - | 219 | 168 | 133 | - |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?

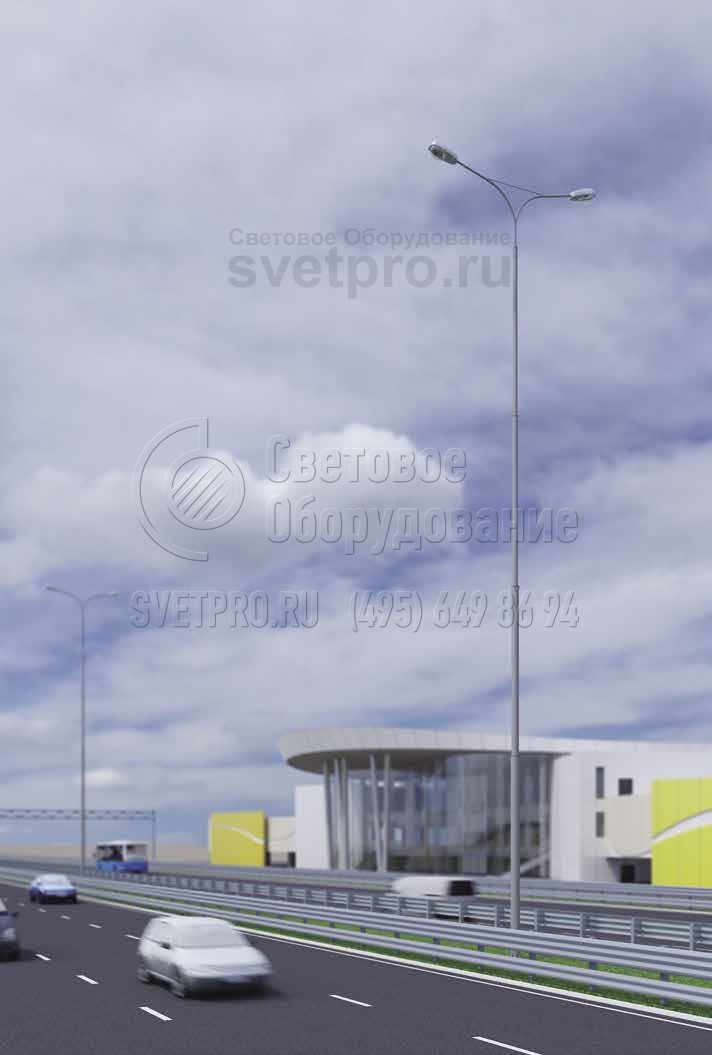

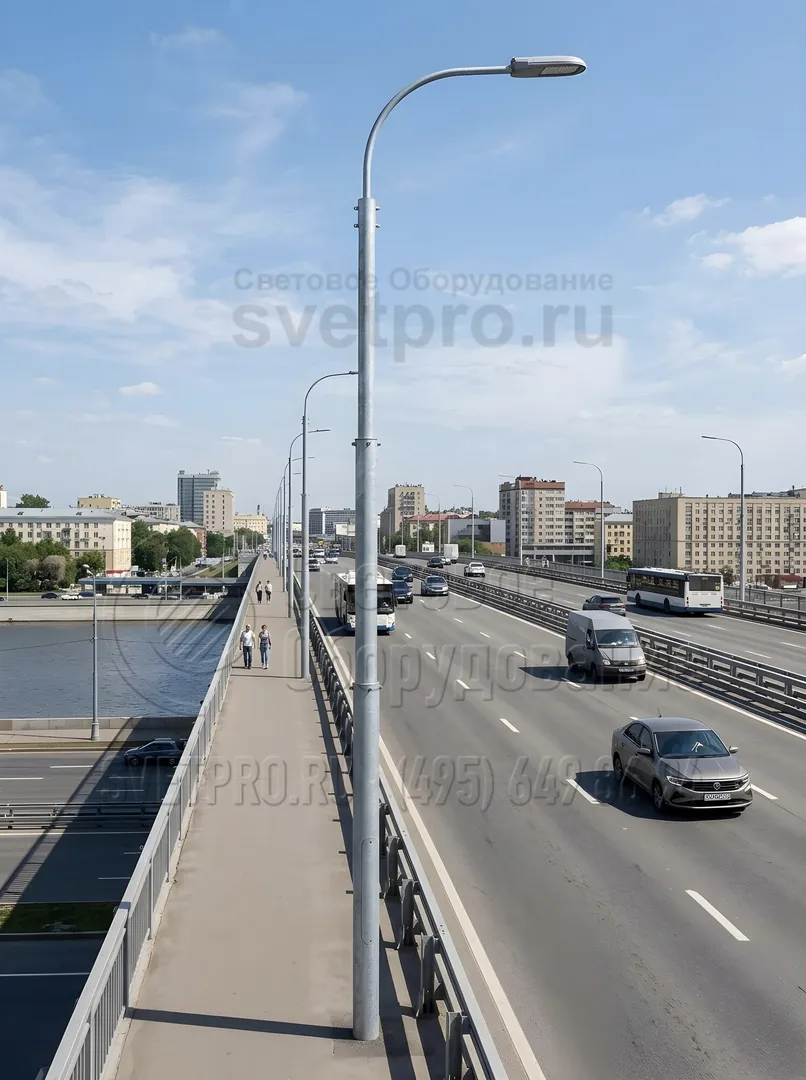

Фото с объектов

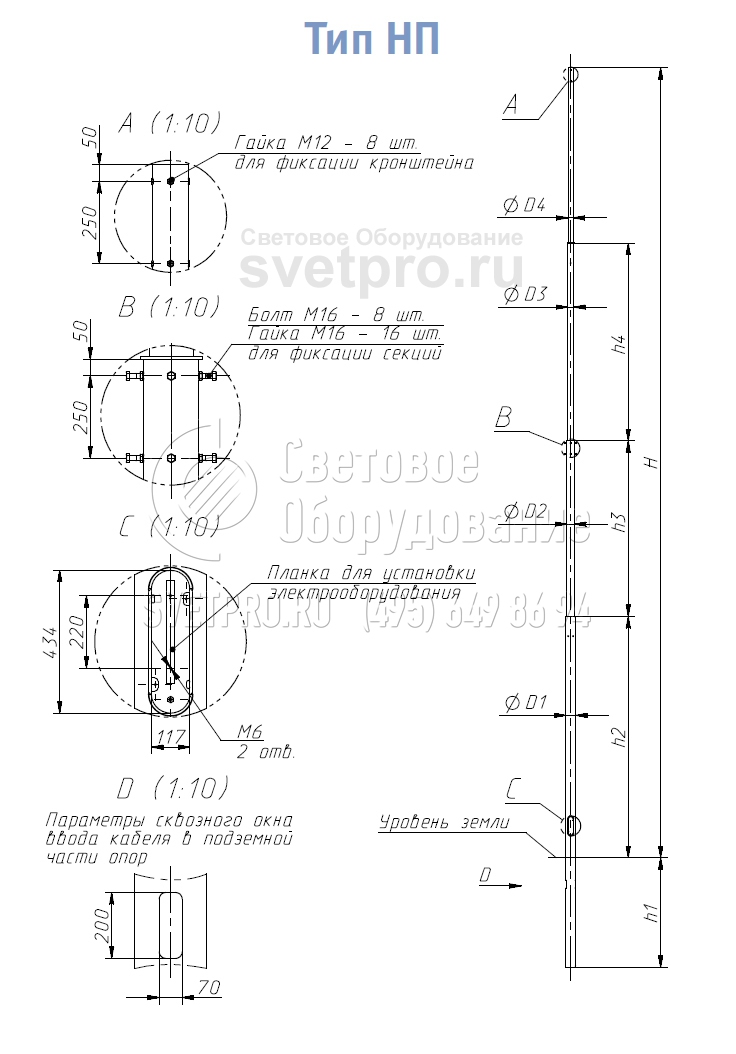

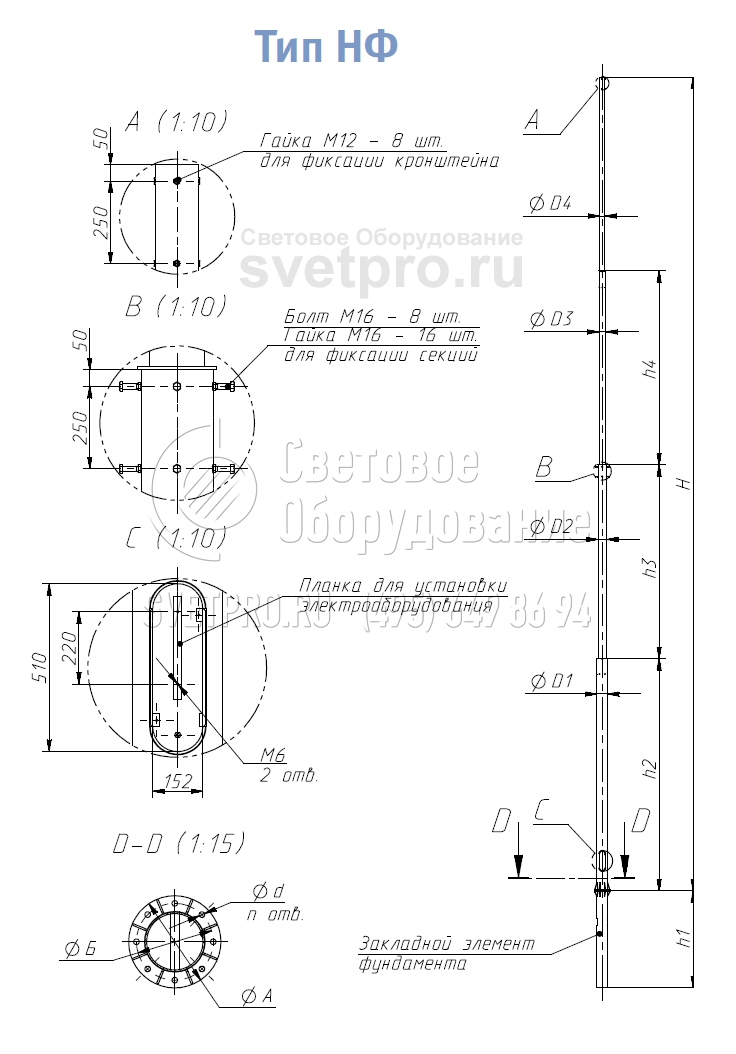

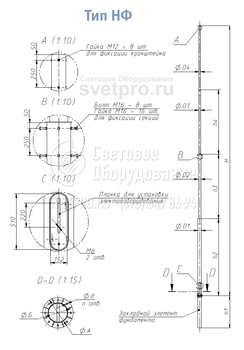

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -

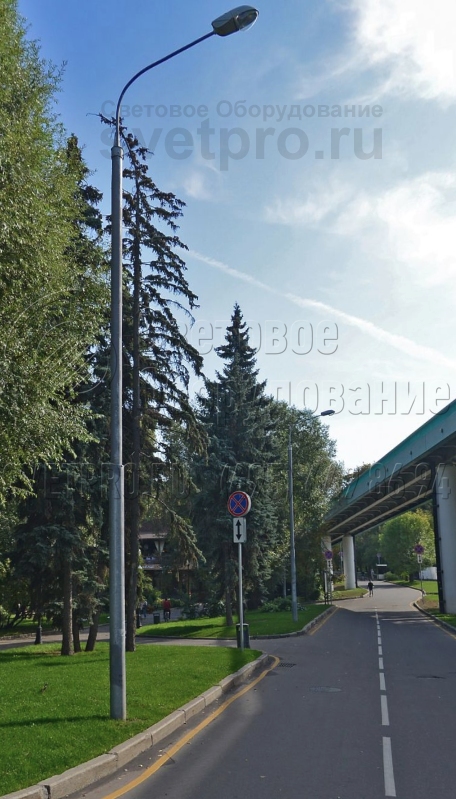

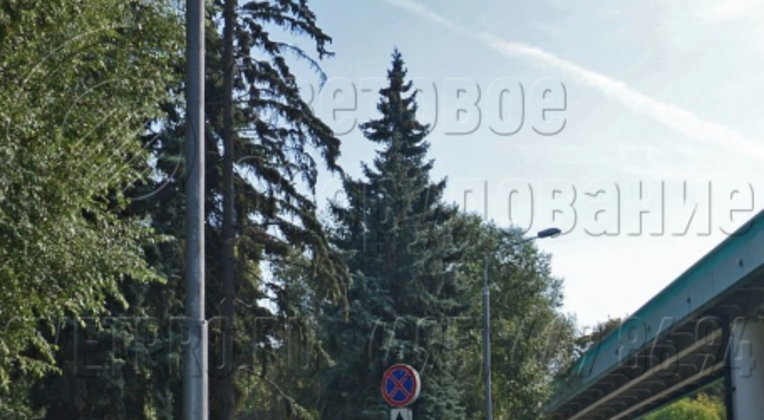

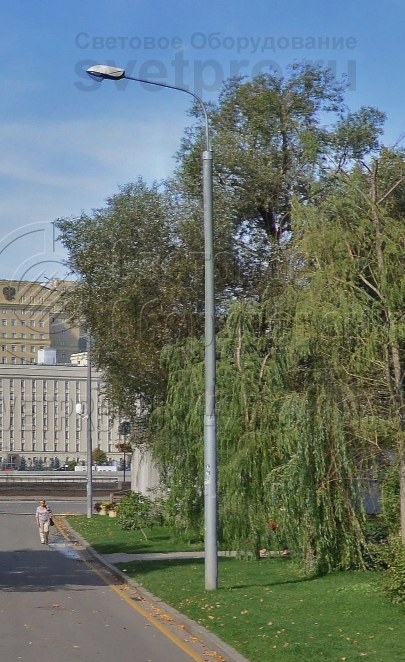

4. Трубчатые прямостоечные опоры высотой в 15 метров позволяют с помощью одного светильника осветить большую территорию. При этом их перевозка не вызывает проблем. Корпус состоит из нескольких частей, которые вставляются друг в друга перед монтажом. Сборка осуществляется на месте. -

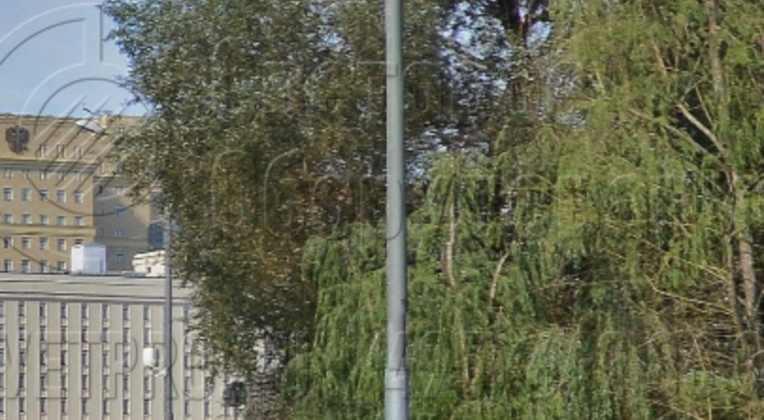

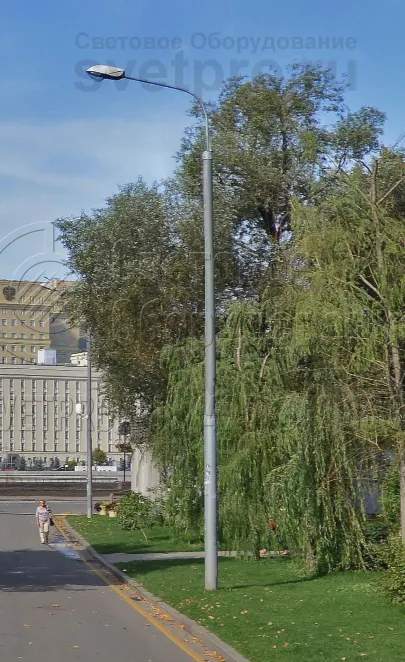

5. На фото представлена трубчатая опора с круглым поперечным сечением. Главная особенность корпуса – сегментная конструкция. Используется несколько труб разного диаметра. У этой модели ствол разбирается на несколько частей, чтобы их можно было перевезти на еврофуре по дорогам общего пользования. -

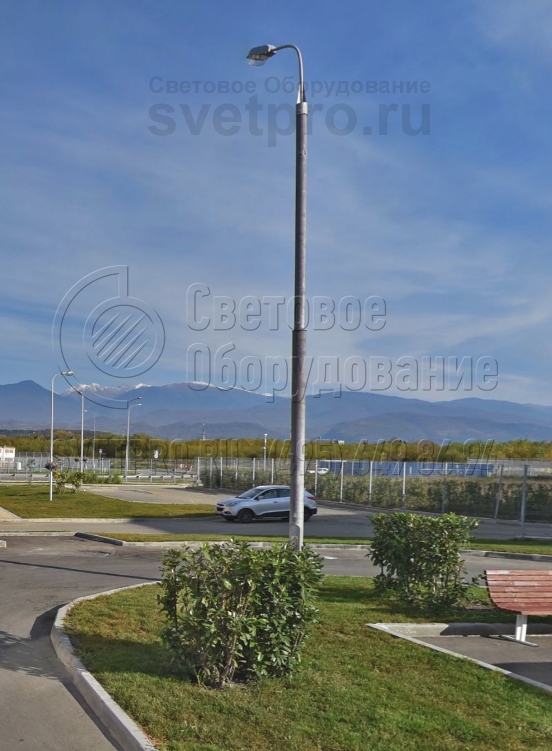

6. Корпус опоры из трубного проката, изображенной на фото, имеет сегментное строение. За счет этого верхняя часть опоры имеет меньший вес, а центр тяжести опускается к основанию. Изделие приобретает большую устойчивость, выдерживает тяжелый светильник и сильный ветер во время эксплуатации.
