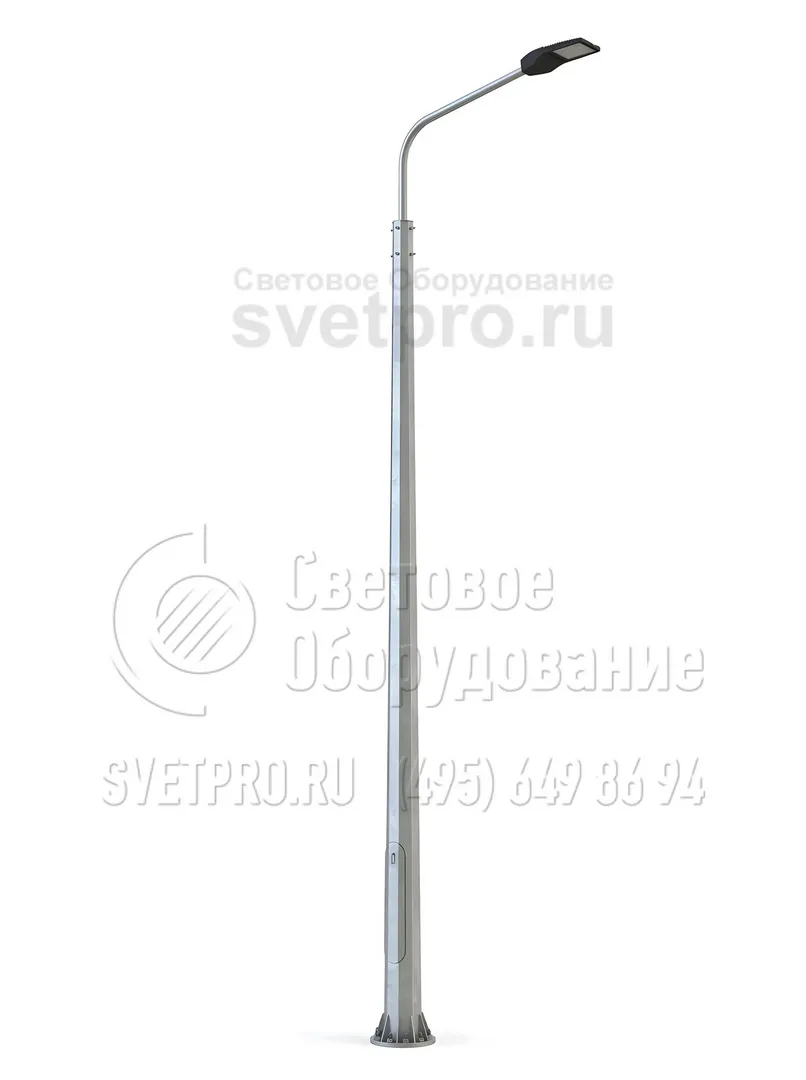

СФГ-1800-10 Опора силовая фланцевая граненая высота 10 метров
Цена*:
150 311
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Металлическая силовая опора СФГ-1800-10 – конструкция с граненой поверхностью, отличающаяся высокой устойчивостью к нагрузкам и небольшим весом. Изделие применяется для установки светотехники и организации освещения на открытых территориях, в кварталах жилой застройки, на промышленных предприятиях и спортплощадках. Силовой тип конструкции позволяет использовать ее для подвеса СИП и устанавливать в местах, где прокладка кабеля под землей невозможна.
Десятиметровые столбы изготавливаются из стального металлопроката путем сгибания в граненое изделие специальным прессом. Края конструкции свариваются продольным швом, поверхность металла обрабатывается горячим цинкованием. Такая обработка защищает изделие от воздействия негативных факторов среды, предотвращает появление и развитие коррозии, что в целом продлевает срок эксплуатации опоры до 30 лет.
СФГ-1800-10 монтируется с помощью фланцевого соединения, используемого для фиксации с закладным элементом бетонного основания.

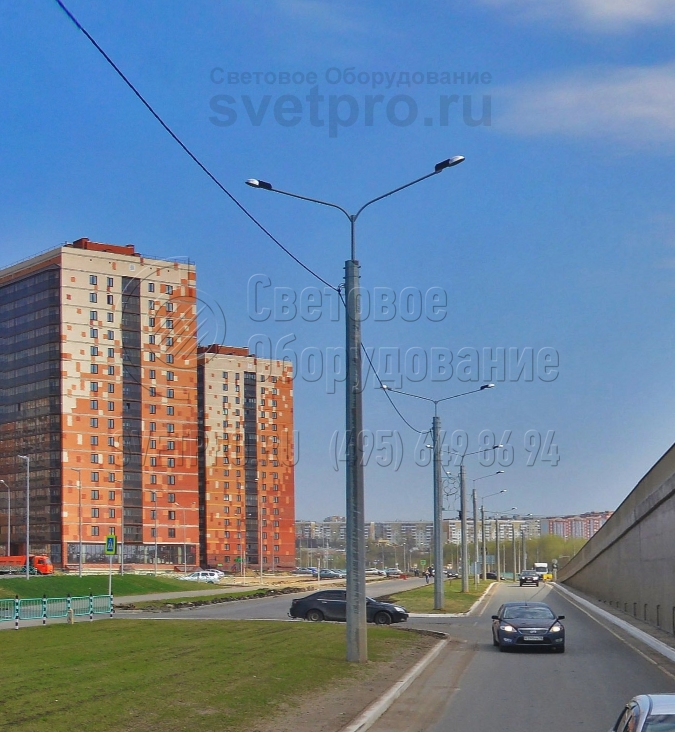

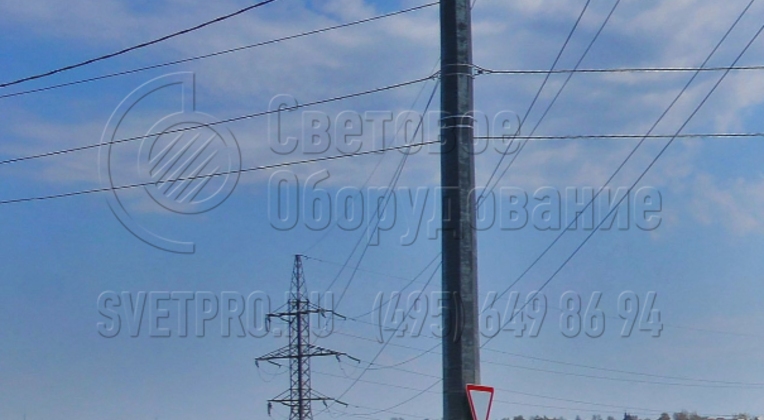

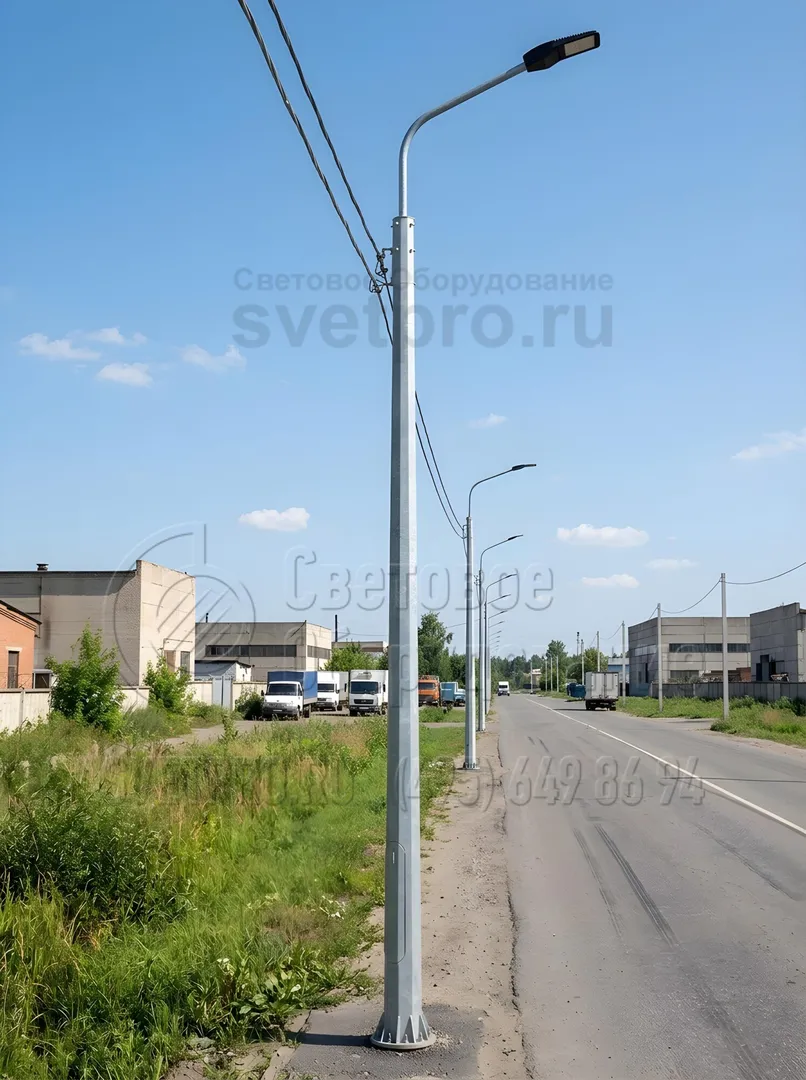

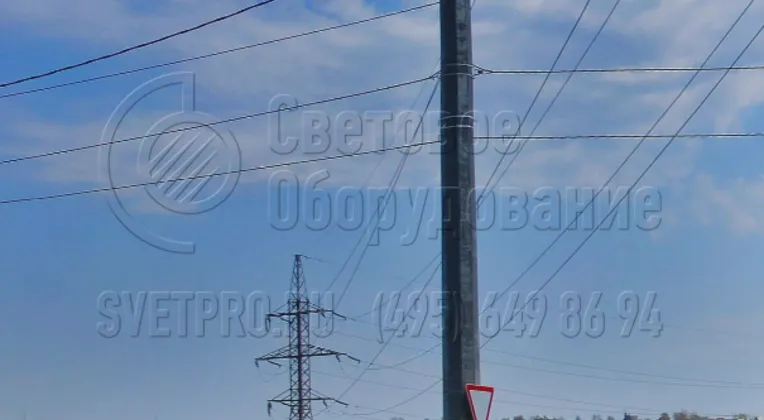

Фото с объектов

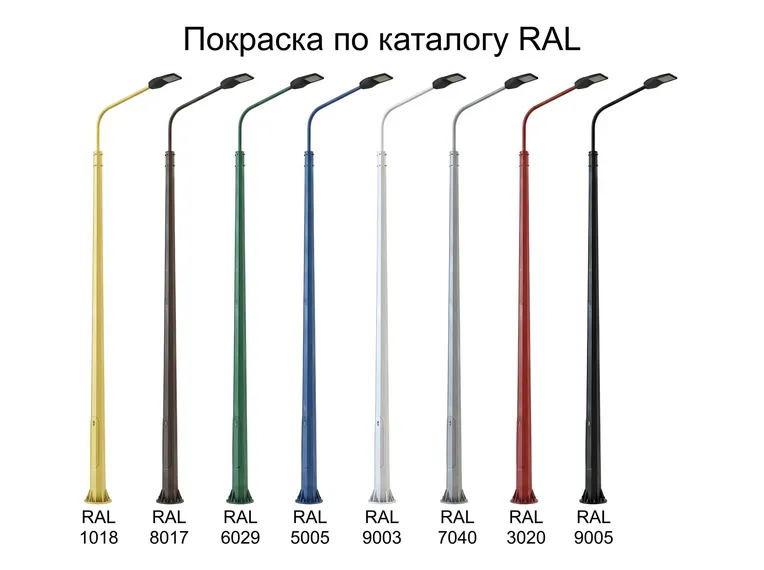

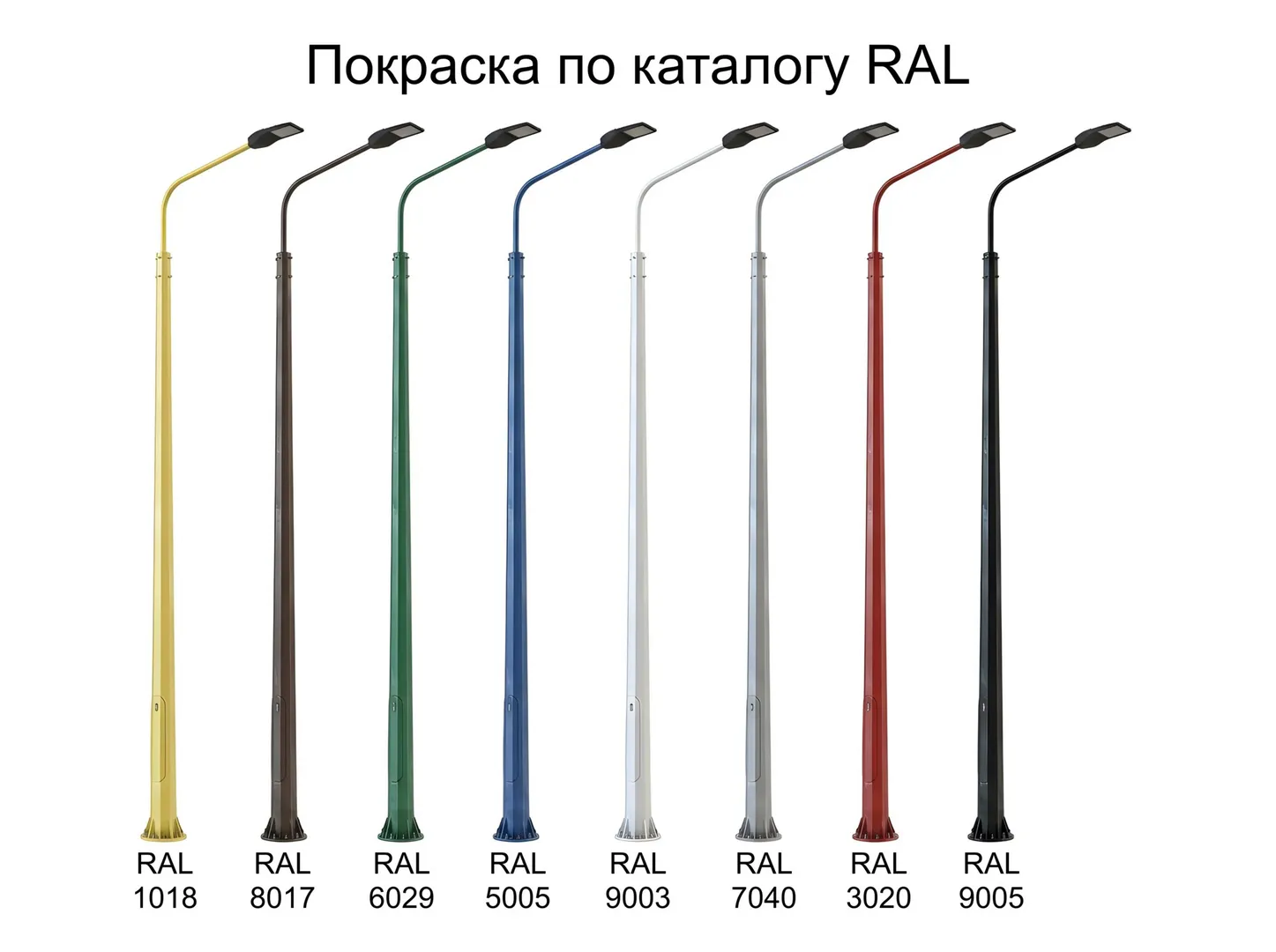

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СФГ-1800-10 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Размер фланца: | 670 мм |
| Нижний диаметр: | 420 мм |
| Верхний диаметр: | 180 мм |
| Вес: | 511 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименов-е опоры | Цена | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-1800-10,0-01**-ц | 150 311 ₽ | ЗФ-36/12/Д540-3,0-б | 511 | Ф19 | 1800 | 10000 | 10000 | 3000 | 420 | 180 | 6 | М36 | 12 | 670 | 540 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

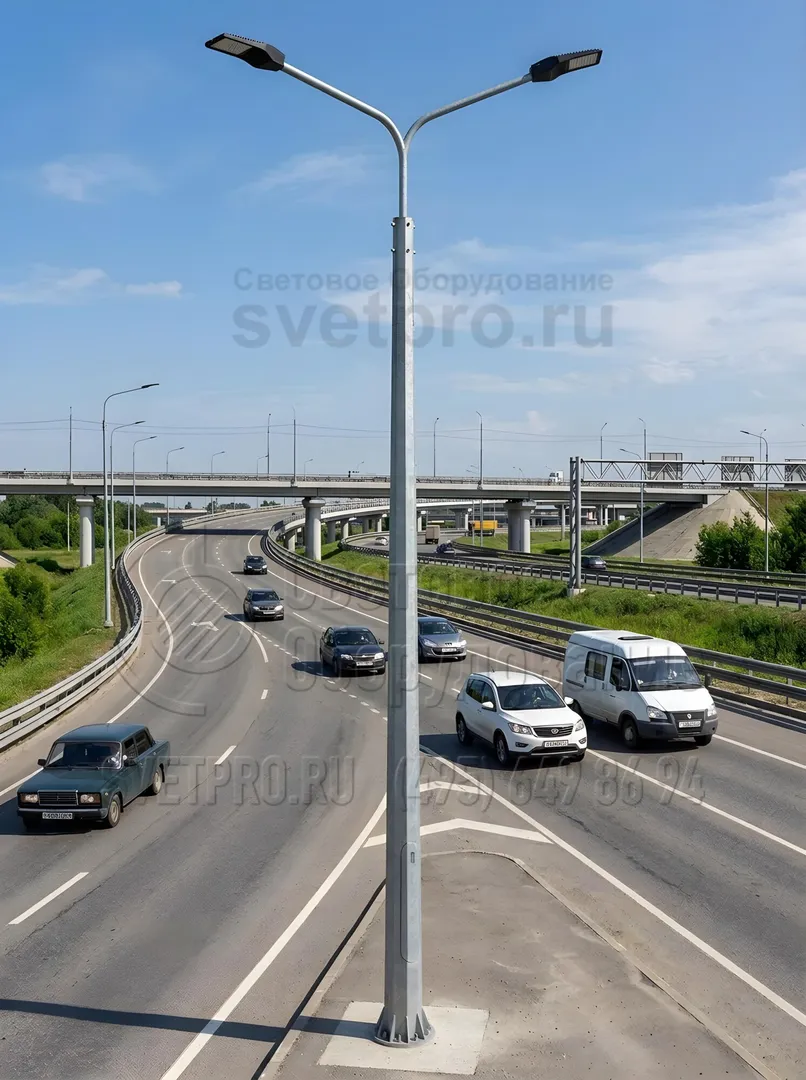

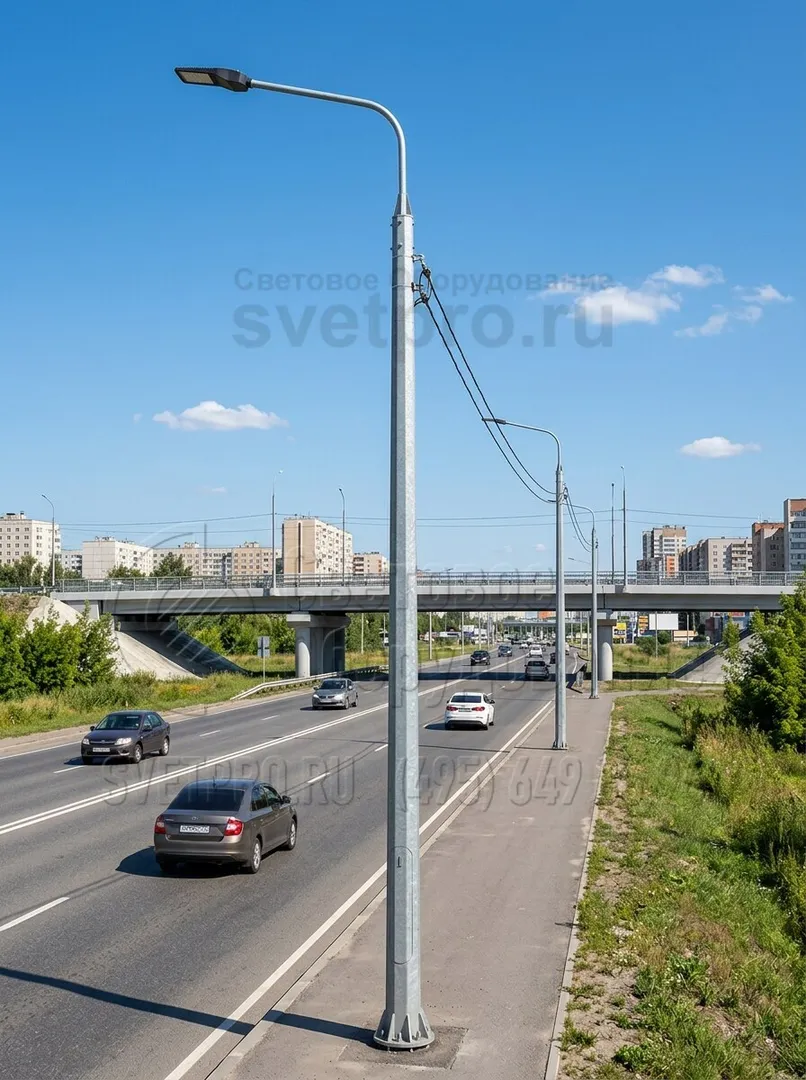

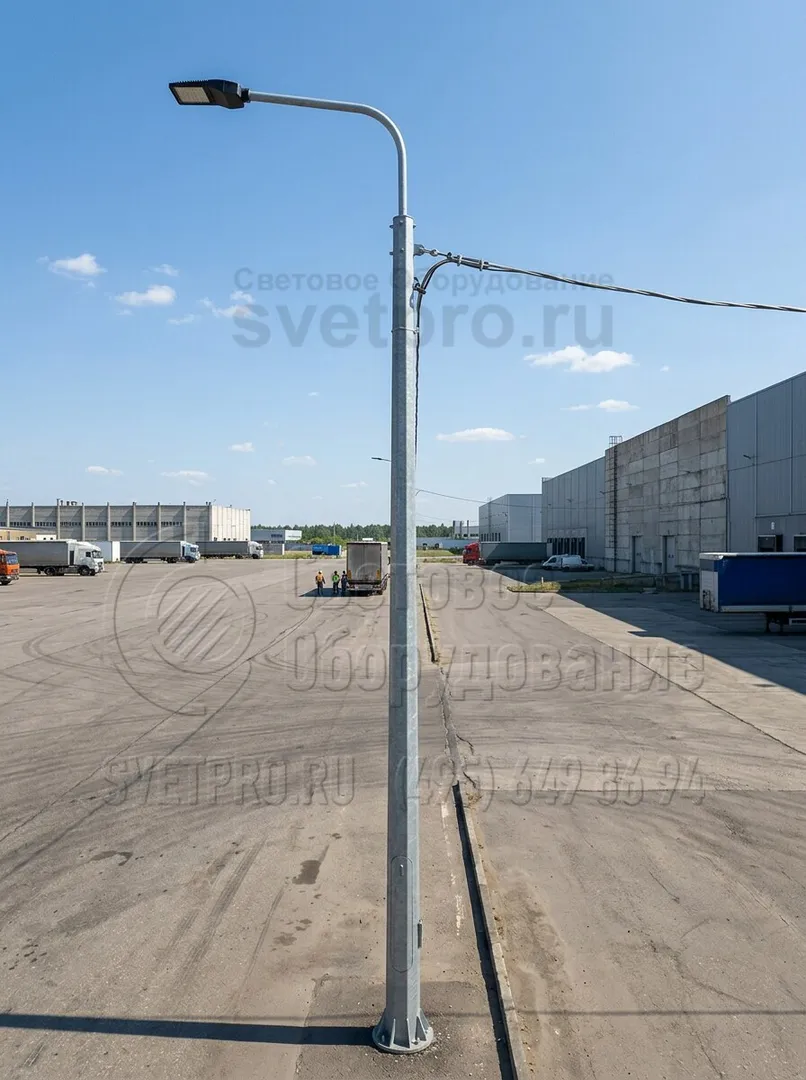

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

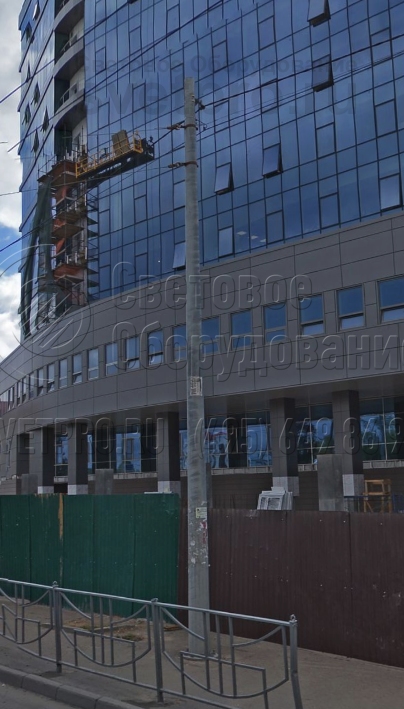

1. -

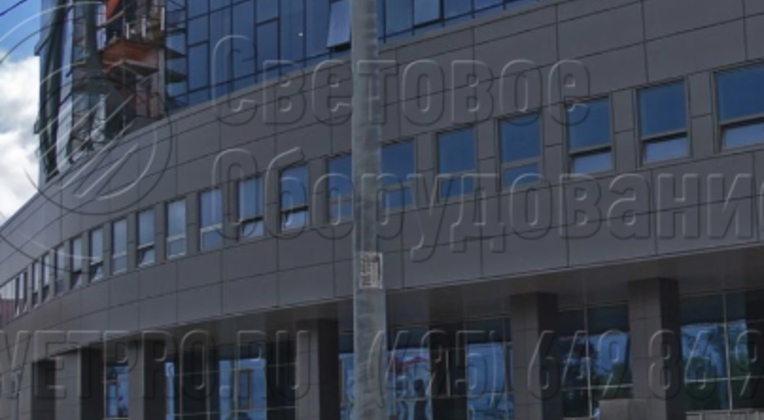

2. -

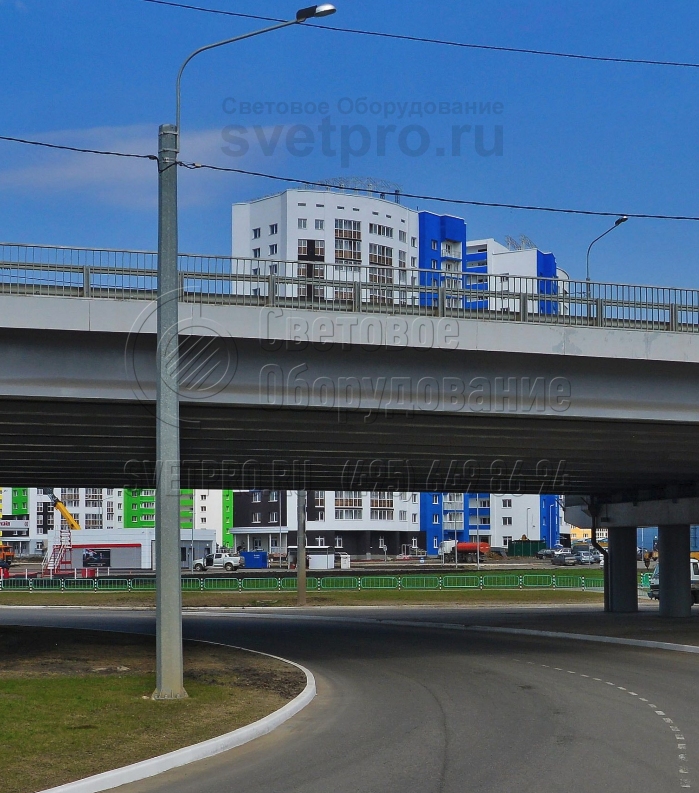

3. -

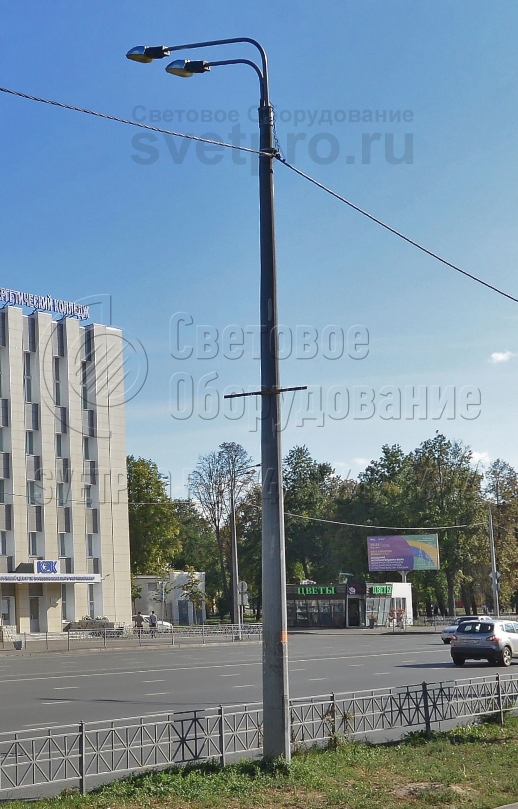

4. -

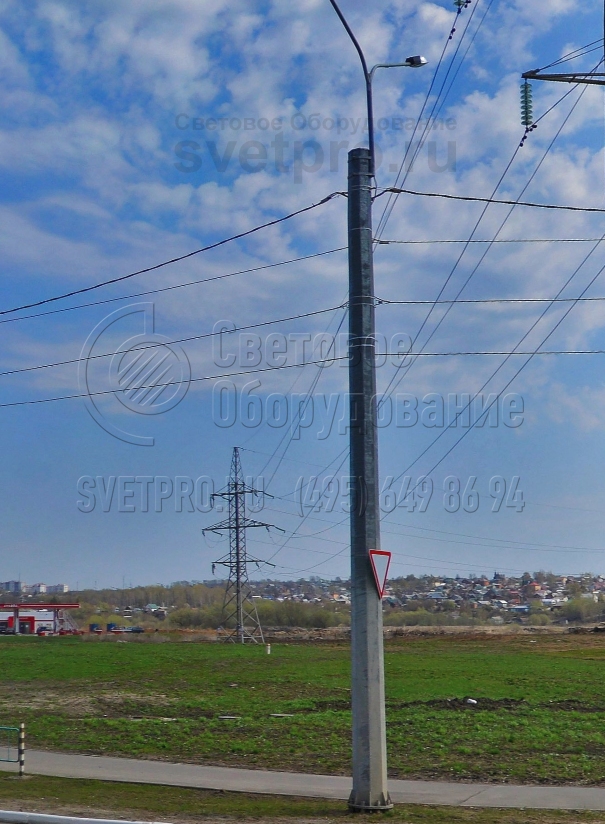

5. -

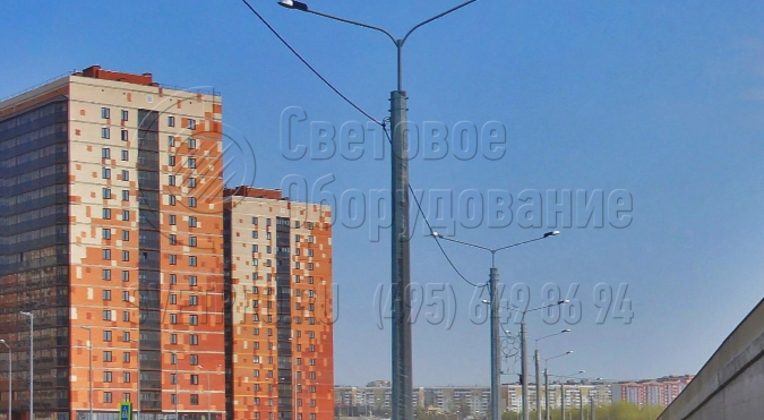

6. Оцинкованные силовые опоры, одна из которых изображена на фотографии, имеют срок службы до 25 лет и не подвержены коррозии благодаря обработке методом горячего цинкования. Защитный слой наносится в емкостях с расплавленным металлом, куда изделия погружаются целиком. -

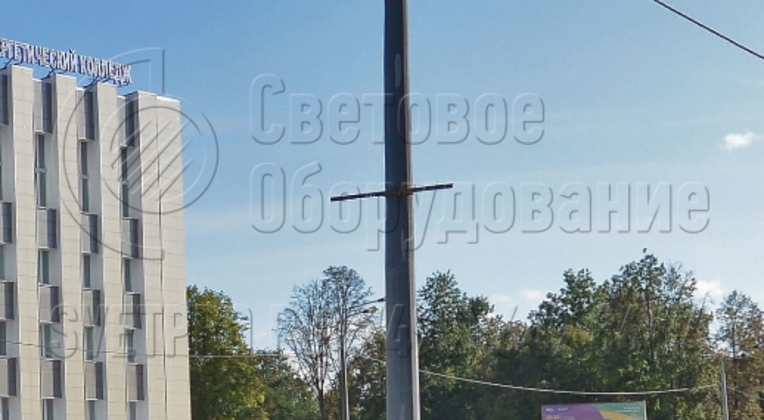

7. Стальные опоры с многогранным стволом в виде конуса пользуются популярностью у инженеров. Связано это с низкой стоимостью поддержания осветительной инфраструктуры в работоспособном состоянии. Так как слой цинка сохраняется до 15 лет, нет необходимости в его восстановлении, как краски. -

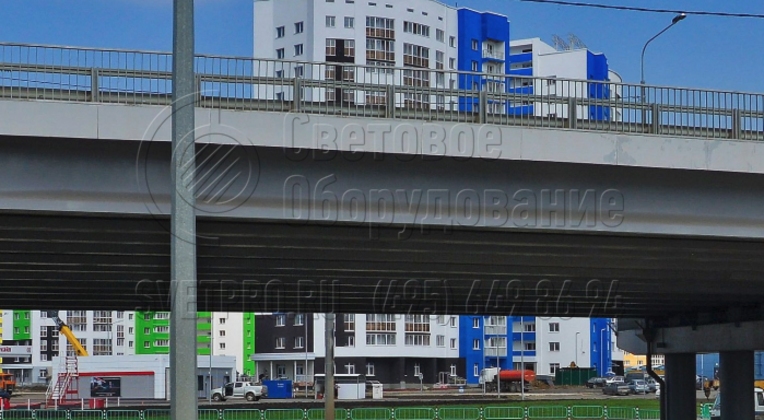

8. При использовании цинкования для защиты стальных опор от коррозии отсутствие ржавчины гарантируется даже после нарушения целостности барьерной защиты. При контакте с водой и воздухом в реакции окисления участвует не сталь ствола, а цинк. Он играет роль жертвенного катода. -
9. Оцинкованный слой, который защищает поверхность опоры от появления ржавчины, имеет самовосстанавливающиеся свойства. При появлении на нем небольших царапин и сколов в результате механических воздействий они затягиваются. Не нужно нести расходы на окрашивание корпуса. -
10. На фото представлена опора, сделанная по индивидуальному заказу. Обратите внимание, что у этой инженерной конструкции имеются дополнительные элементы для закрепления флагов и баннеров. Производитель может вносить любые изменения в проект с учетом требований действующих стандартов.
