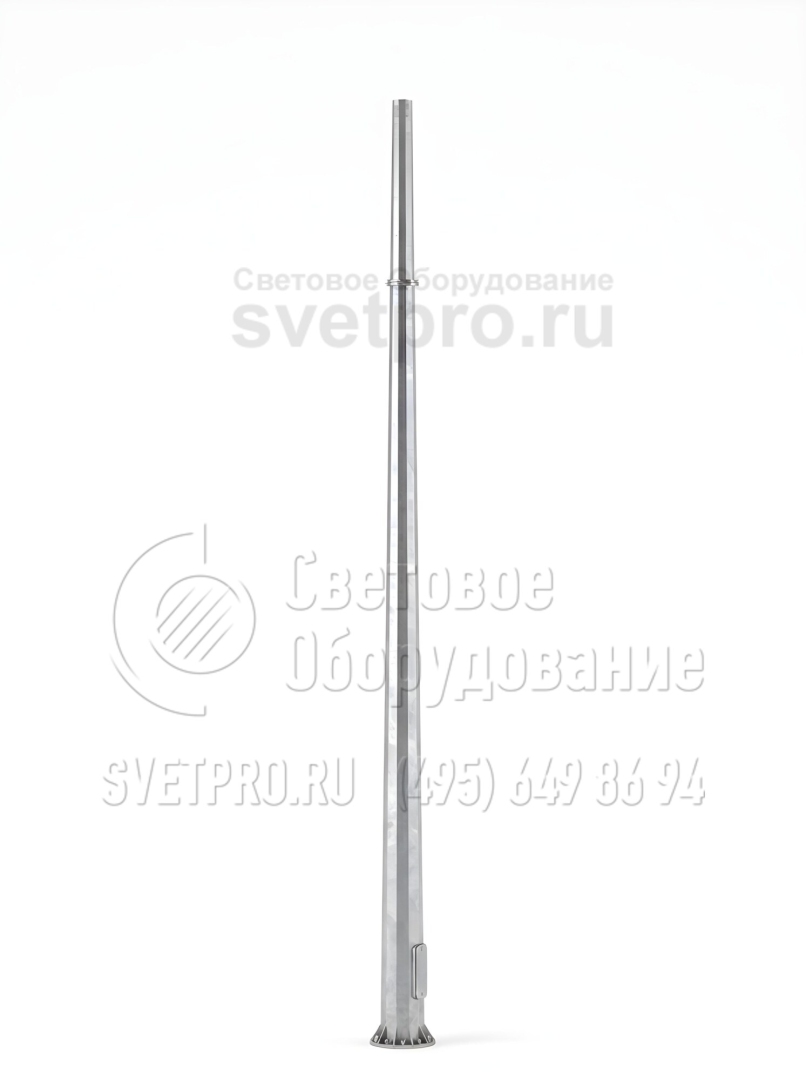

ТФГ-1500-9 Опора контактной сети фланцевая граненая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
9
10
Цена*:
187 815
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|

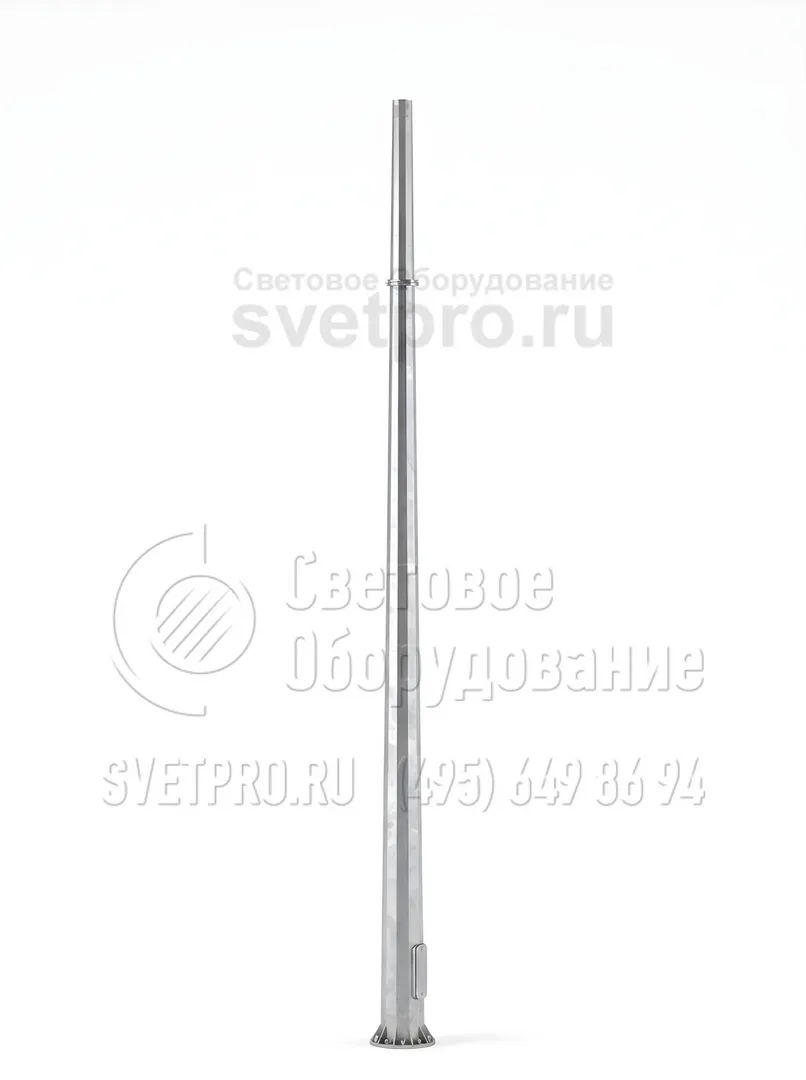

ОПИСАНИЕ
Граненая опора ТФГ-1500-9 – высотная металлоконструкция фланцевого типа, основное назначение которой заключается в обслуживании контактных сетей электротранспорта, создании необходимого уровня освещенности на автострадах и дорогах, во дворах и микрорайонах в темное время, подводе силовых проводов. При необходимости на столбах данного типа может размещаться рекламное оборудование, дорожные знаки и указатели.
Наличие граней на поверхности опоры ТФГ-1500-9 уменьшает вес конструкции, что облегчает ее транспортировку и монтаж. Основным сырьем для изготовления выступают листы металла, сгибаемые прессом с последующей сваркой продольного шва. Сталь оцинковывается горячим методом, что обеспечивает изделию надежную защиту от влаги, распространения коррозии и увеличивает срок эксплуатации столба до 30 лет.
Освещение территорий организуется с помощью светотехники, подвешиваемой на кронштейнах. Опора монтируется на бетонный фундамент с расчетом параметров основания в зависимости от условий эксплуатации. Установка столба выполняется на закладной элемент с соединением через фланец.

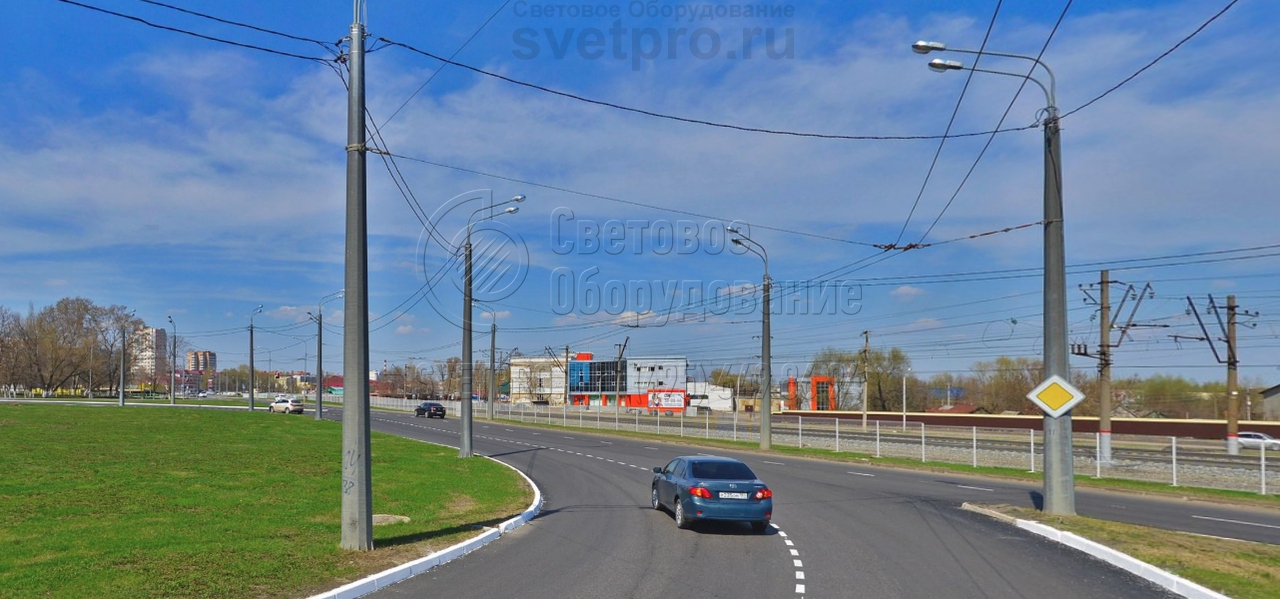

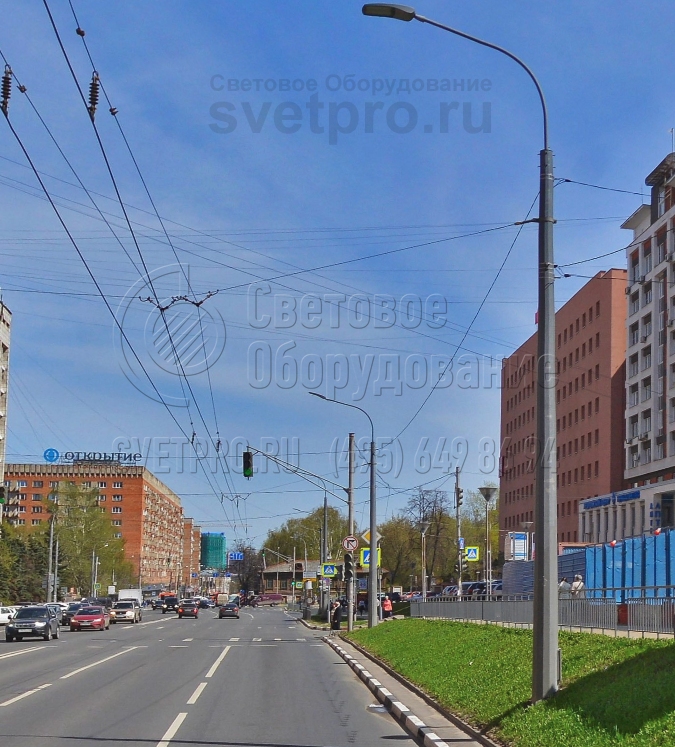

фото с объектов

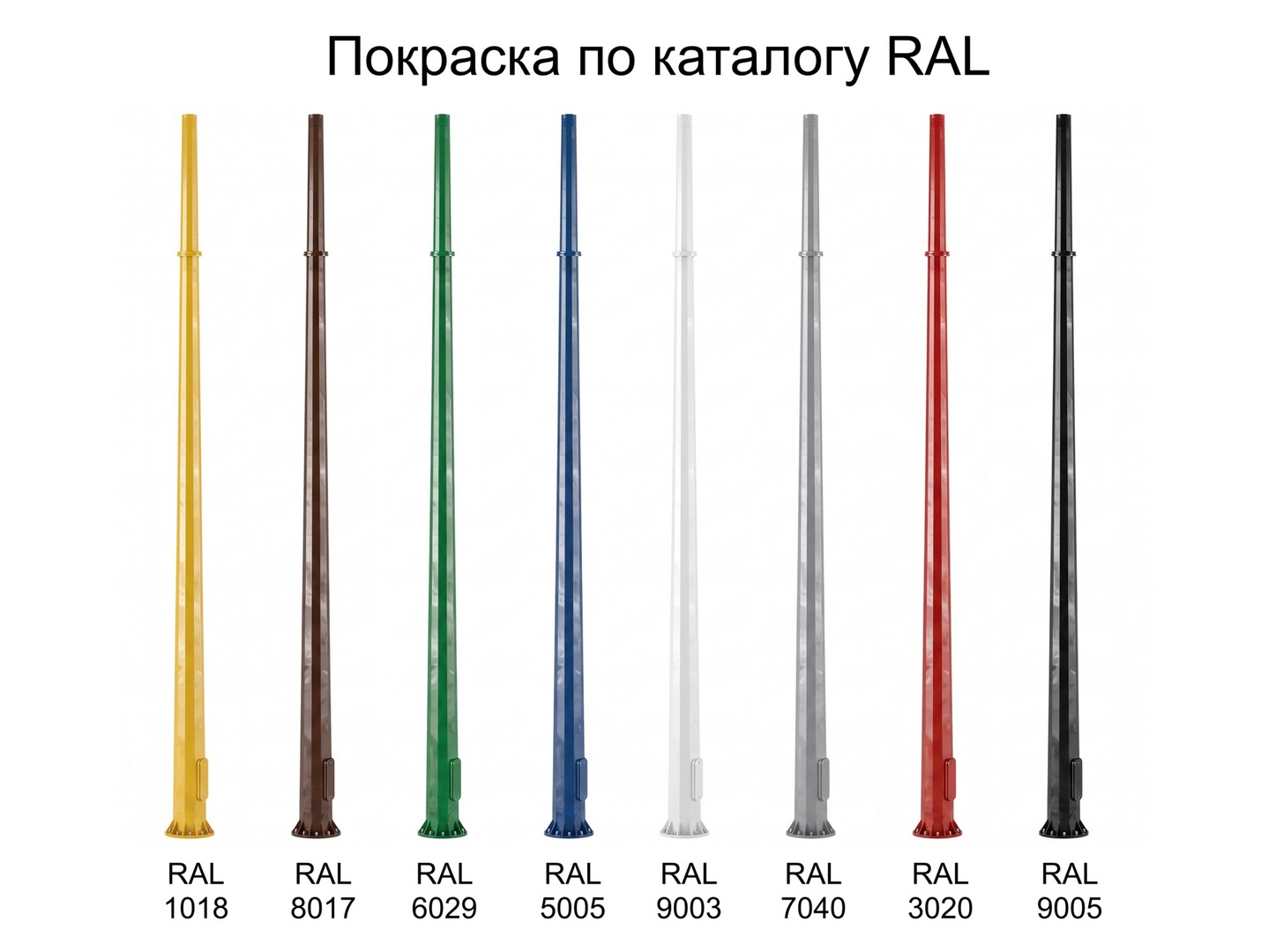

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ТФГ-1500-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 640 мм |
| Нижний диаметр: | 425 мм |
| Верхний диаметр: | 220 мм |
| Вес: | 638,5 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-1500-9,0-01**-ц | 187 815 ₽ | ЗФ-36/12/Д520-3,0-б | 638,5 | Ф11, Ф18 | 1500 | 9000 | 3000 | 425 | 220 | М36 | 640 | 520 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -

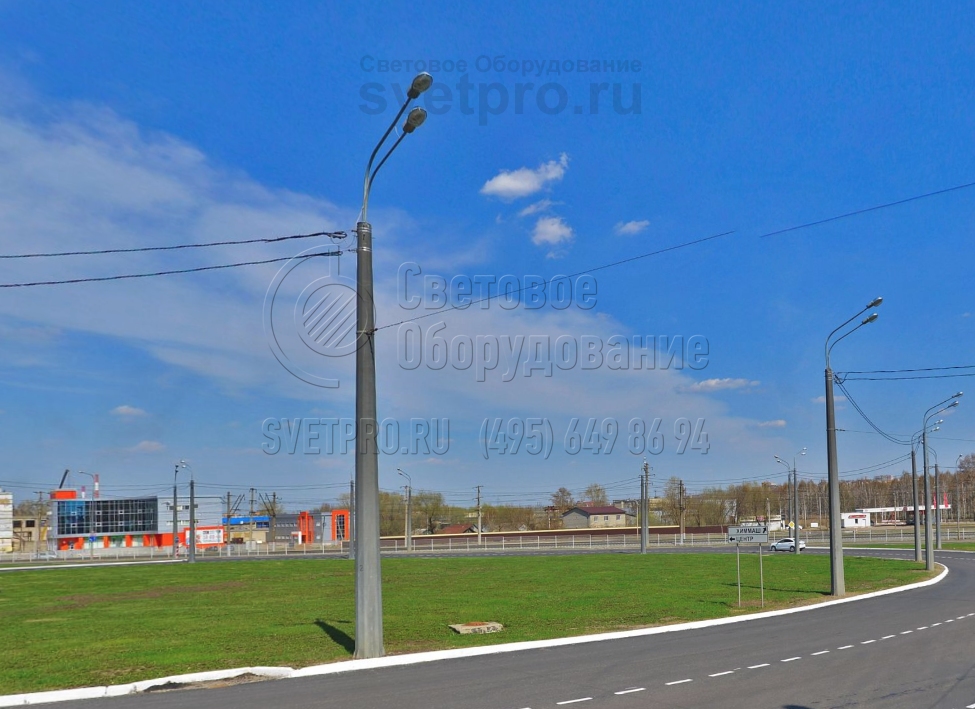

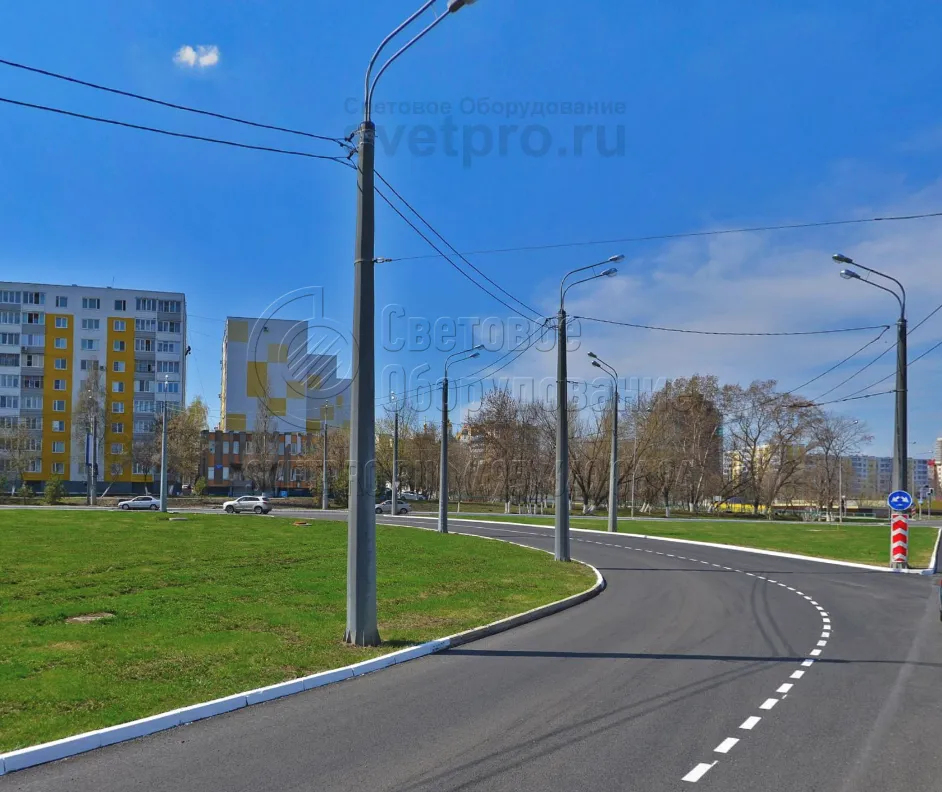

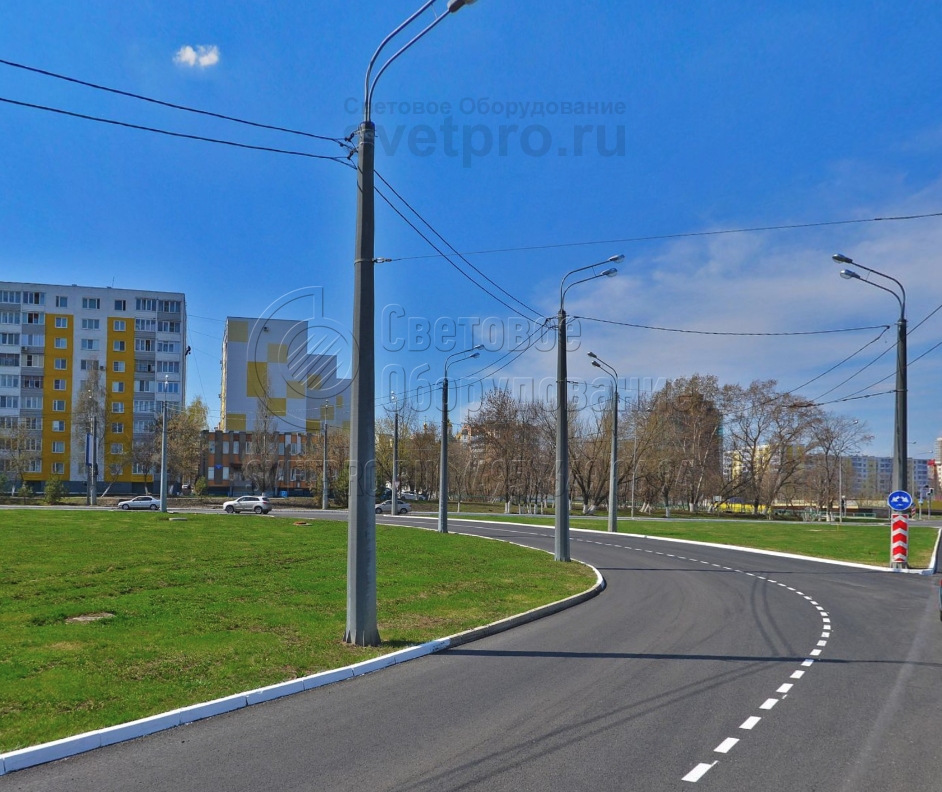

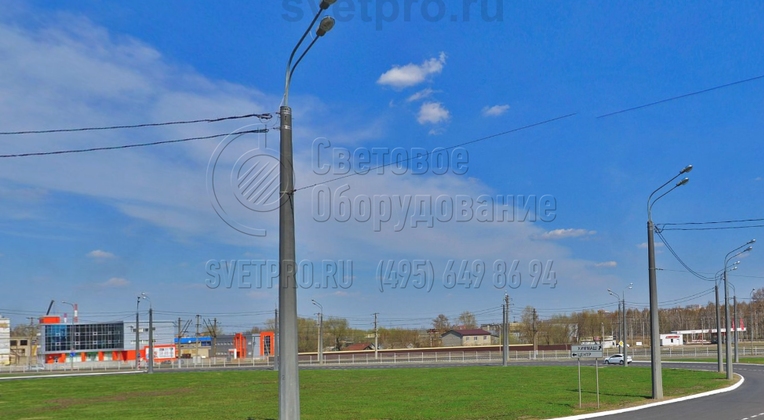

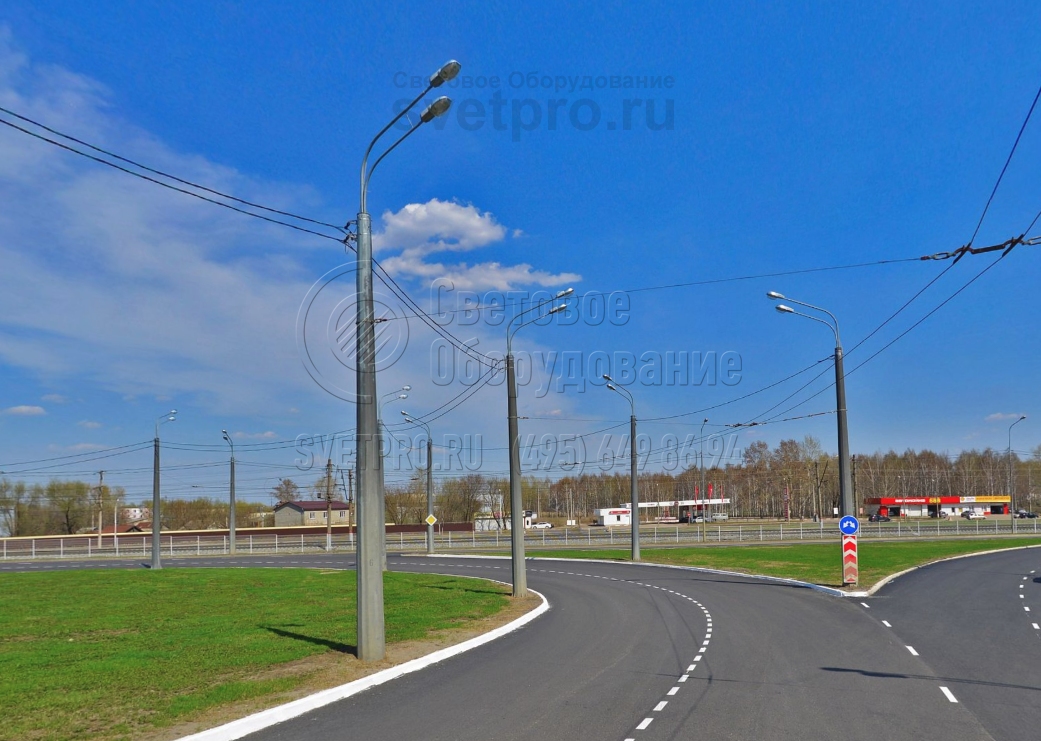

7. Опора ТФГ на фото используется для подвески контактных линий и освещения круговой развязки. В качестве осветительных приборов используются два консольных светильника с газоразрядными лампами. Контактные провода для подачи питания к троллейбусам крепятся на тросовых растяжках. -
8. Для формирования ствола опоры ТФГ предварительно порезанные стальные детали сгибаются на гидравлических станках. Под действием пресса деформация стального проката производится медленно, чтобы сохранить его внутреннюю структуру. Это позволяет сохранить прочность конструкции. -

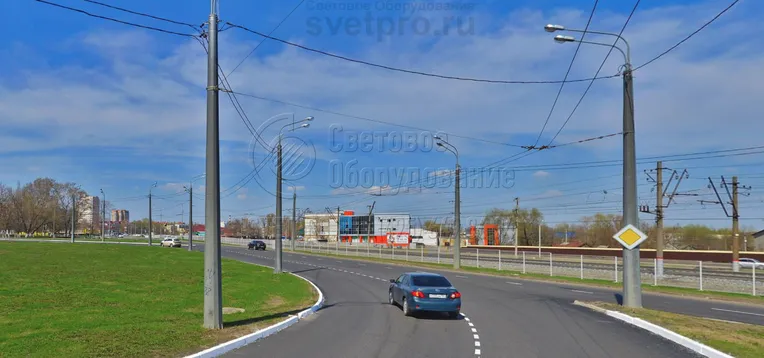

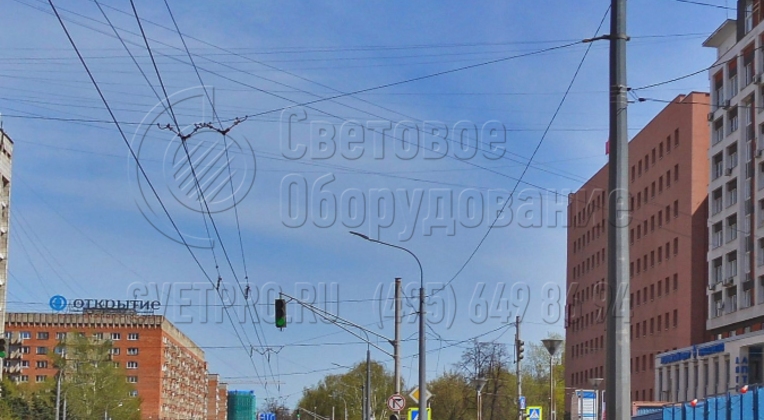

9. Мощные граненые опоры можно использовать для размещения дорожных знаков. Необходимо, чтобы общая нагрузка на верхнюю часть не превышала 1,5 тонны. В варианте на фото силовые линии подведены по воздуху, поэтому рыть для них котлованы на клумбах и разрушать дорожное покрытие не нужно. -

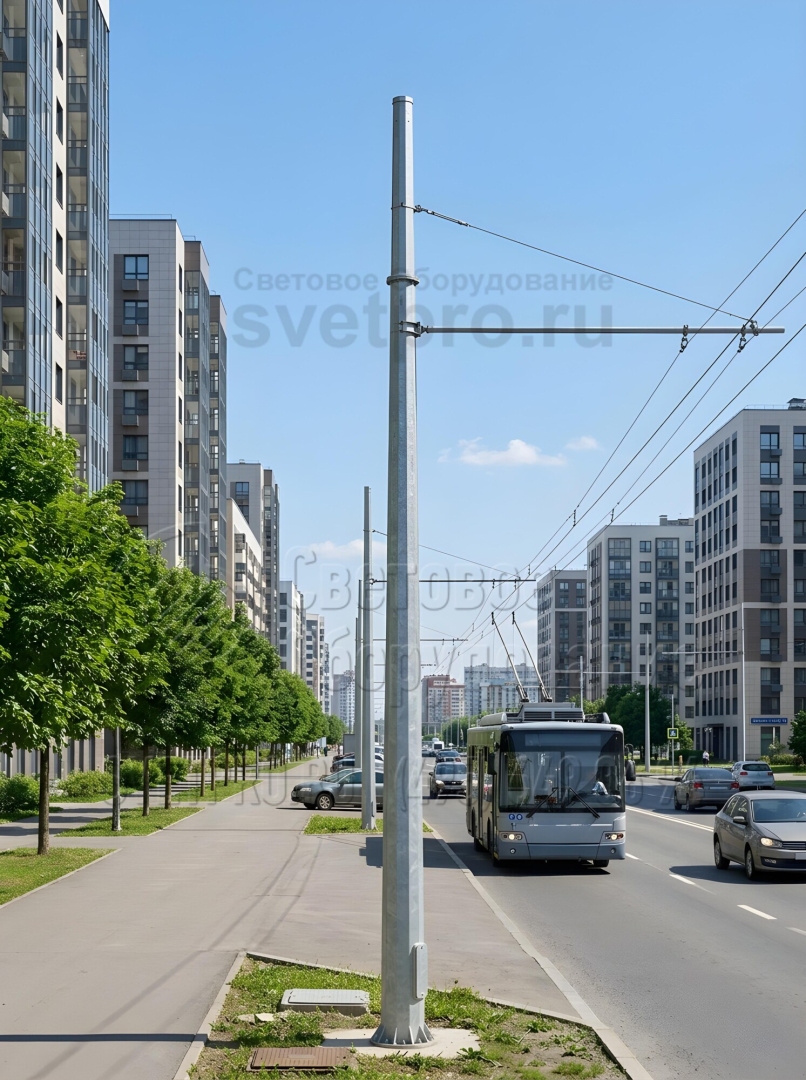

10. У опор контактной сети модели ТФГ имеется универсальный оголовок, в который можно устанавливать кронштейны с хвостовой частью. Так как хвостовик имеет большую длину, он увеличивает площадь соприкосновения двух элементов инженерной конструкции, что повышает общую надежность. -
11. Опора с корпусом из стального листа не нуждается в окрашивании. После обработки в ваннах с расплавленным цинком на поверхности образуется защитный слой серебристого цвета. Если необходимо, покупатель может заказать дополнительное окрашивание и выбрать любой цвет из палитры RAL.
