ТП-1000-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Цена*:
229 143
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Трубчатые опоры ТП-1000-9 относятся к прямостоечным конструкциям, установка которых позволяет организовать достаточный уровень освещения на городских автодорогах, площадях и улицах, в жилых кварталах, спортивных площадках. Силовые опоры подходят для прокладки СИП по воздуху, универсальность конструкции позволяет применять их для подвода контактных сетей электротранспорта. При необходимости на столбах могут размещаться дорожные знаки, указатели и рекламные вывески.
Основу конструкции опор составляют стальные трубы, разный диаметр которых позволяет получить ступенчатую конструкцию со сваркой в месте соединения. Поверхность металла оцинковывается горячим методом, что обеспечивает изделию надежную защиту от коррозии, внешнего воздействия факторов среды. Благодаря такой защите опорные столбы могут использоваться в местах установки до 30 лет.
Монтаж опор выполняется в подготовленный котлован, который заливается бетоном и надежно фиксирует конструкцию.
фото с объектов

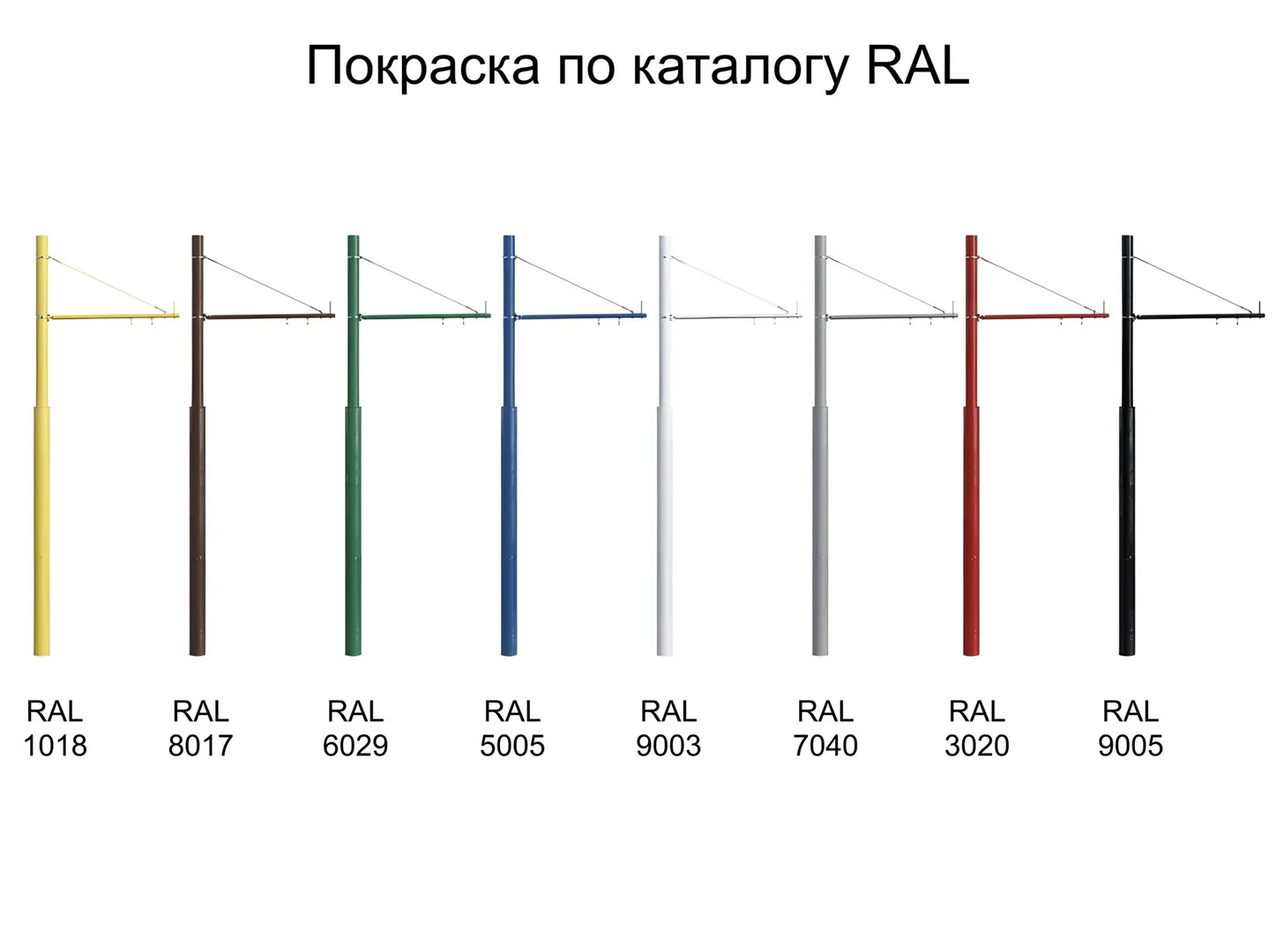

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ТП-1000-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 325 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 779 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТП-1000-9,0/11,5-01**-ц | 229 143 ₽ | 779 | О3 | 1000 | 9000 | 2500 | 3500 | 325 | 219 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

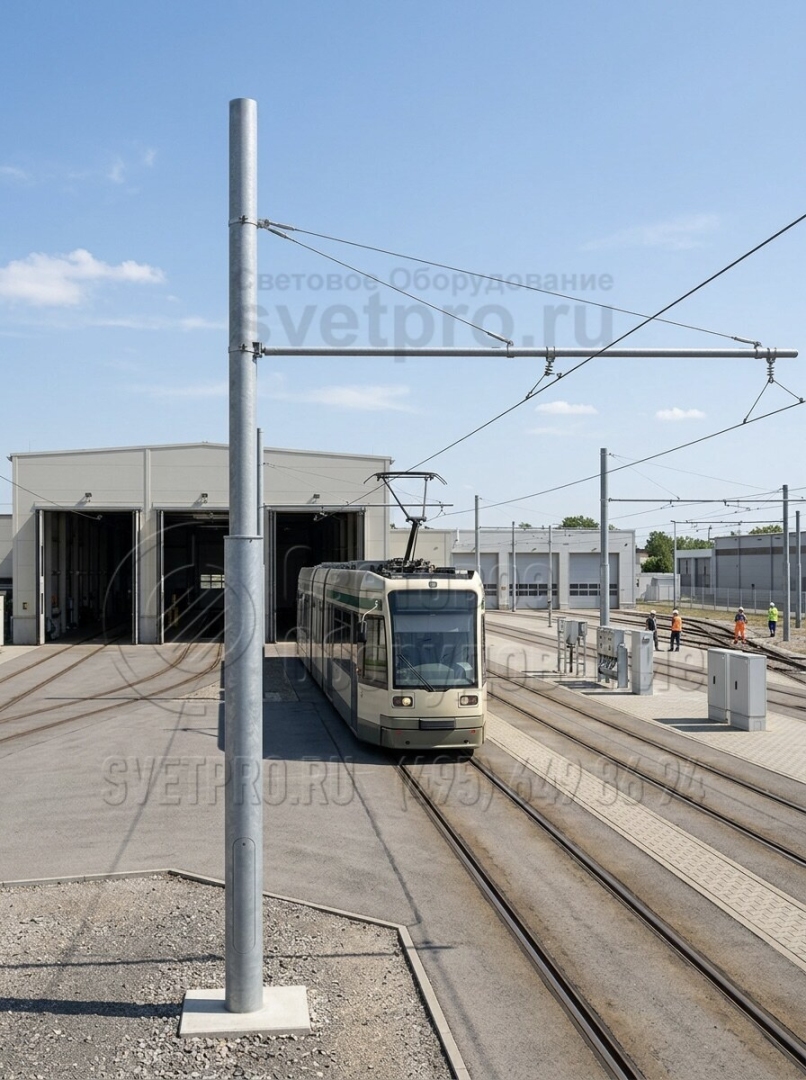

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

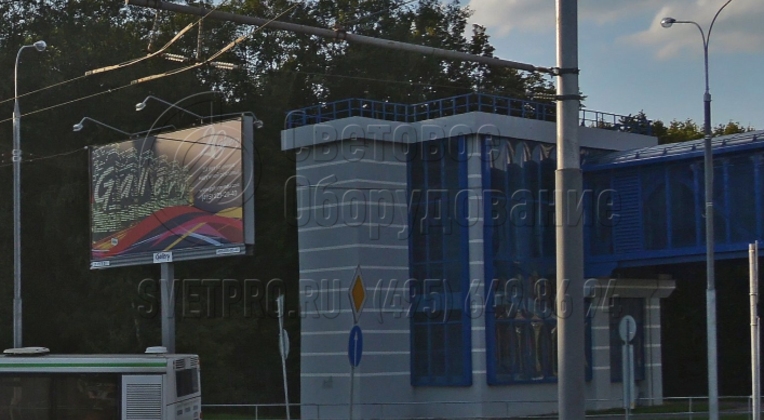

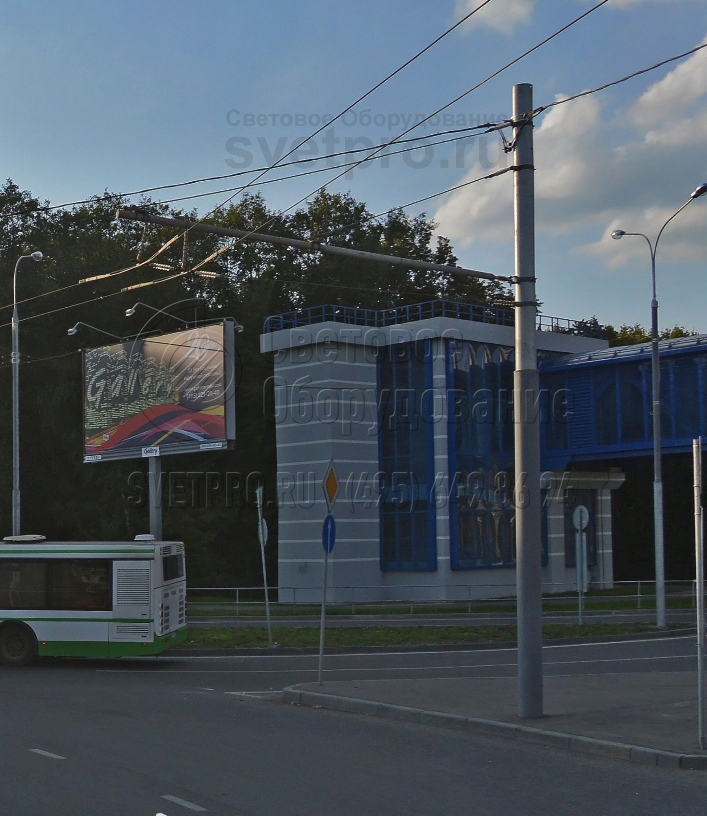

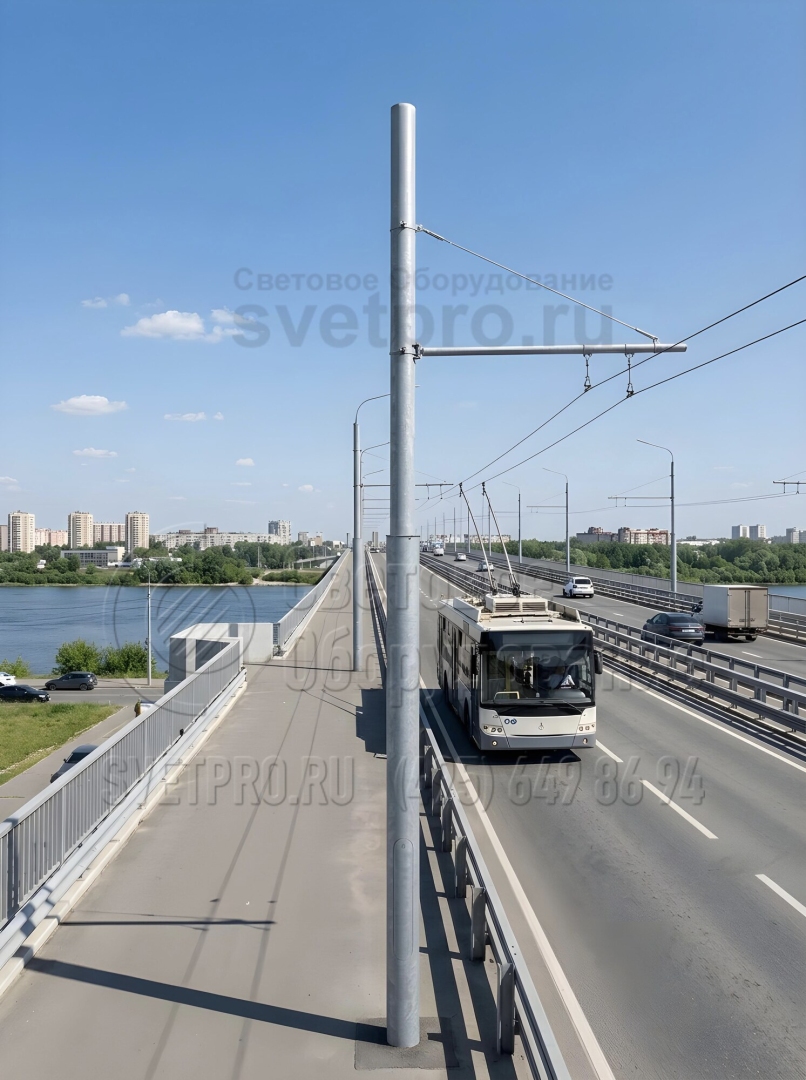

6. На фото изображена прямостоечная опора, которая используется для удержания контактной сети для питания троллейбусов. Обратите внимание, что ствол состоит из двух деталей разного диаметра, сваренных друг с другом. Это сделано для большей стабильности при подвеске консоли с проводами. -

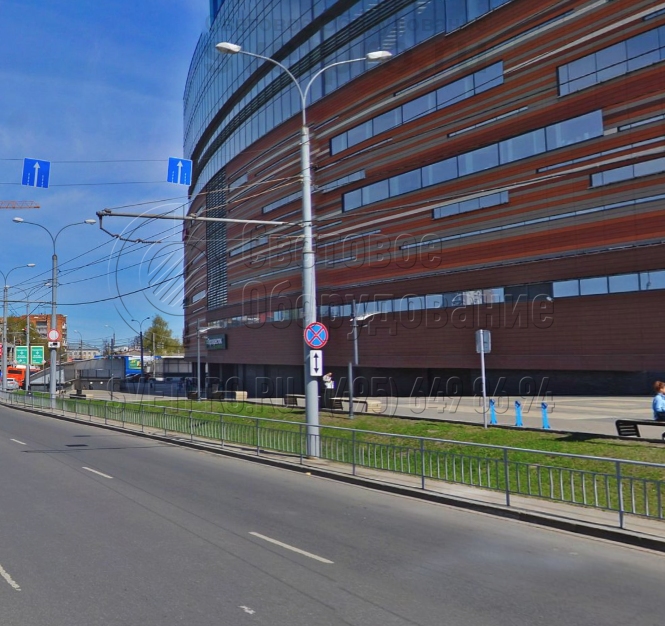

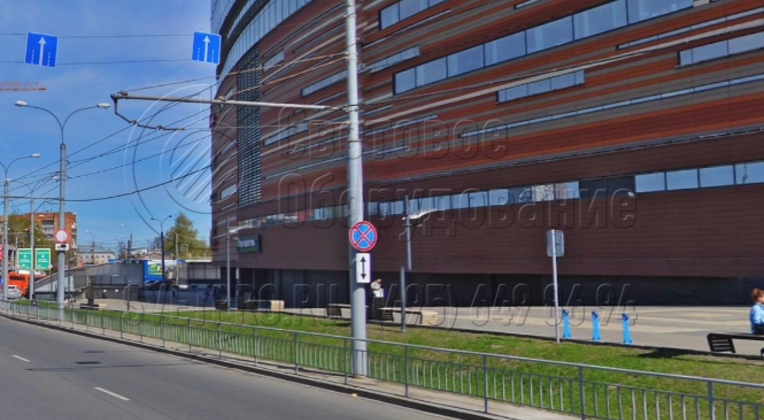

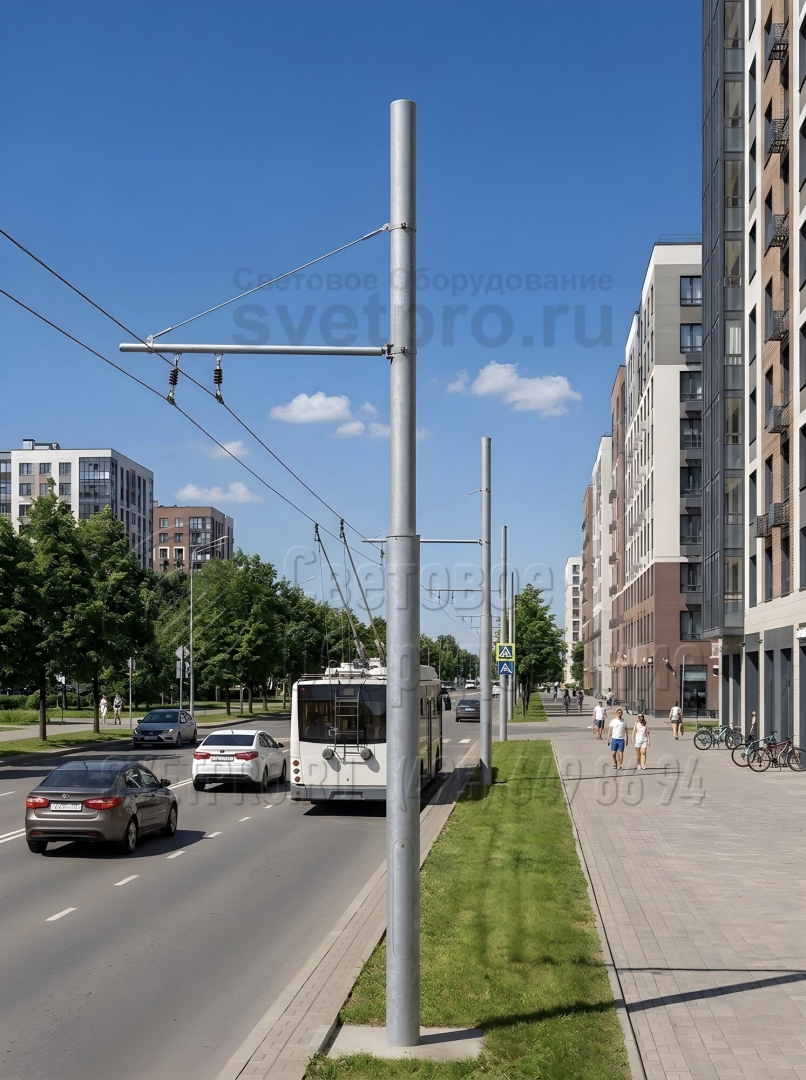

7. Главный плюс силовых опор, предназначенных для размещения контактной сети троллейбусов — возможность выдержать нагрузку в пределах 1 тонны. Поэтому на нее можно установить провода на длинной жесткой консоли. А на верхушке установлен двухрожковый кронштейн с консольными светильниками. -

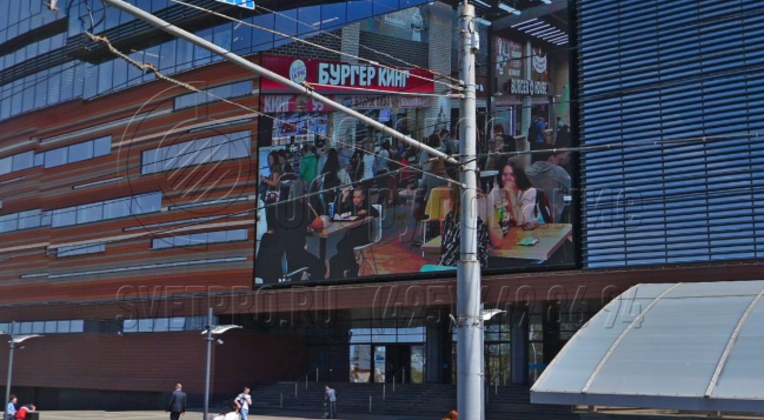

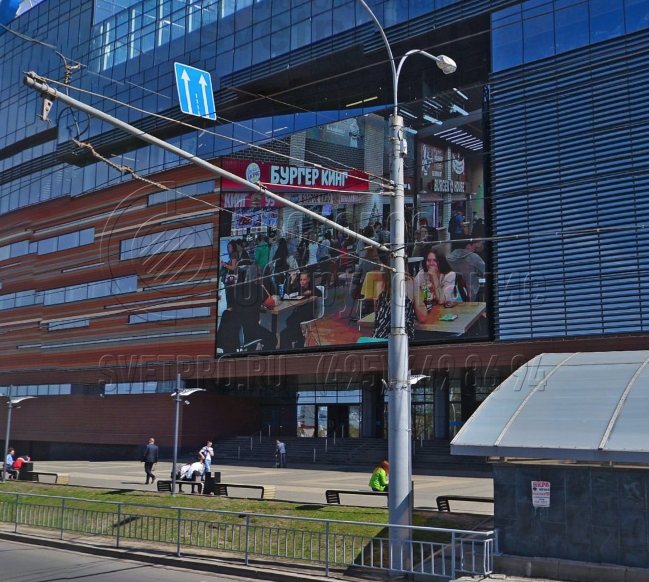

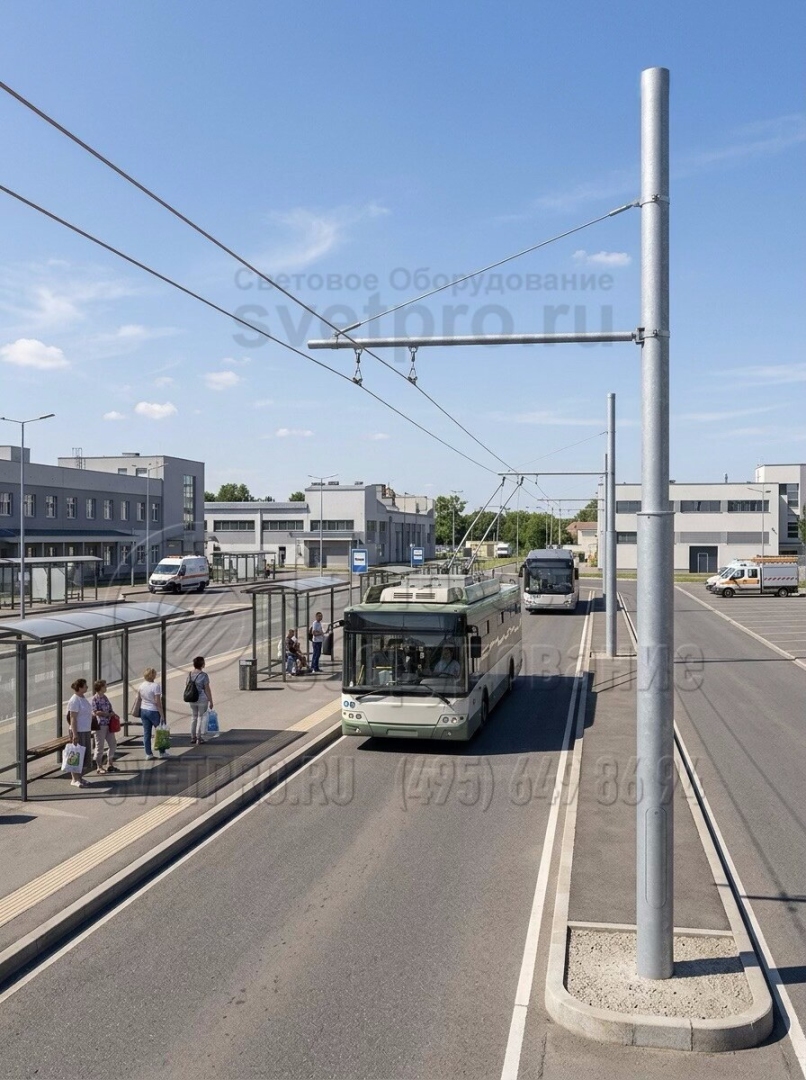

8. Силовая опора может использоваться для решения большого количества задач, которые стоят перед инженерами. В представленном примере на один ствол установлена жесткая консоль с проводами для троллейбуса, дорожные знаки на корпусе, знаки на растяжке и светильники на кронштейне. -

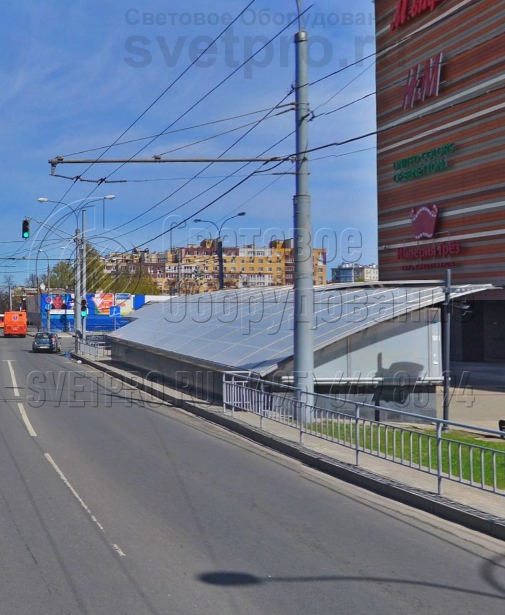

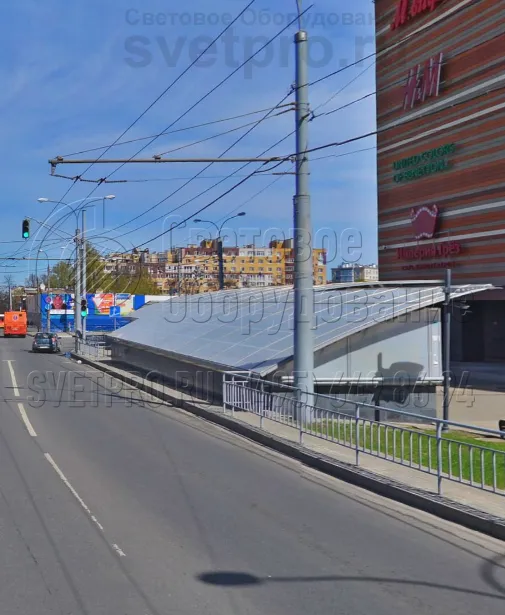

9. Опора контактной сети, представленная на фото, сделана из стали. Ее марка подбирается производителем на основе типового проекта. Если необходимо эксплуатировать опору в особых климатических условиях, составляется индивидуальный проект. Таким же образом подбирается толщина стенок.
