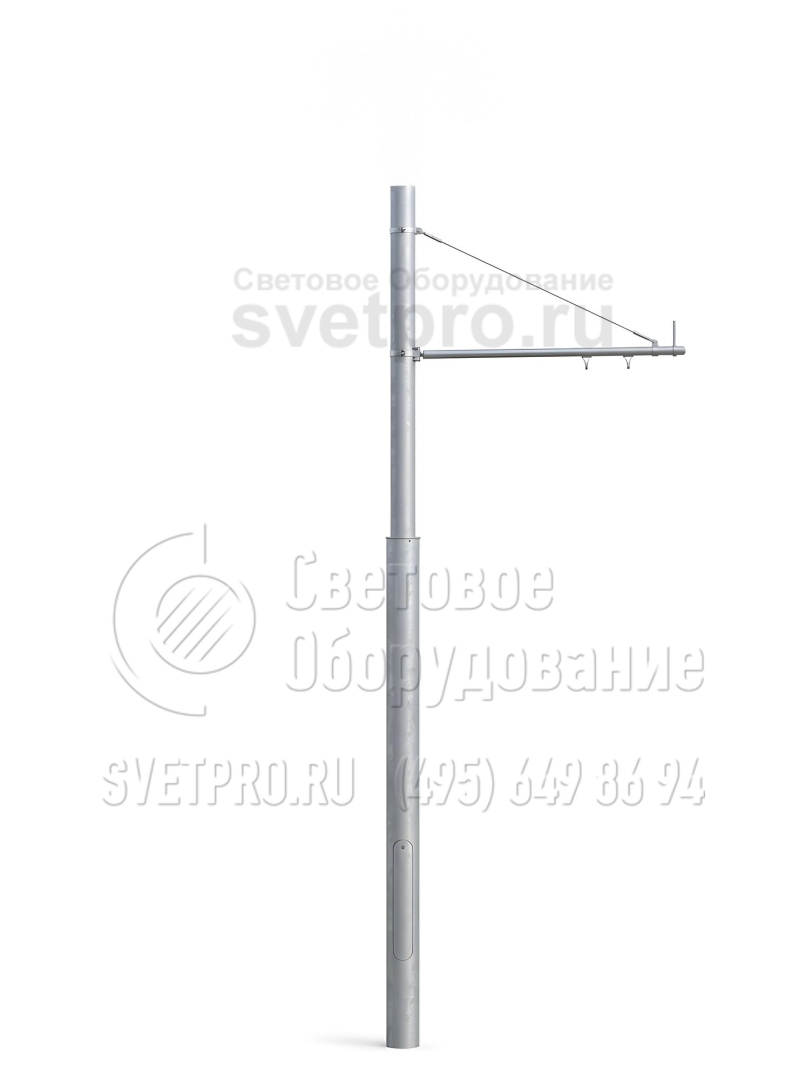

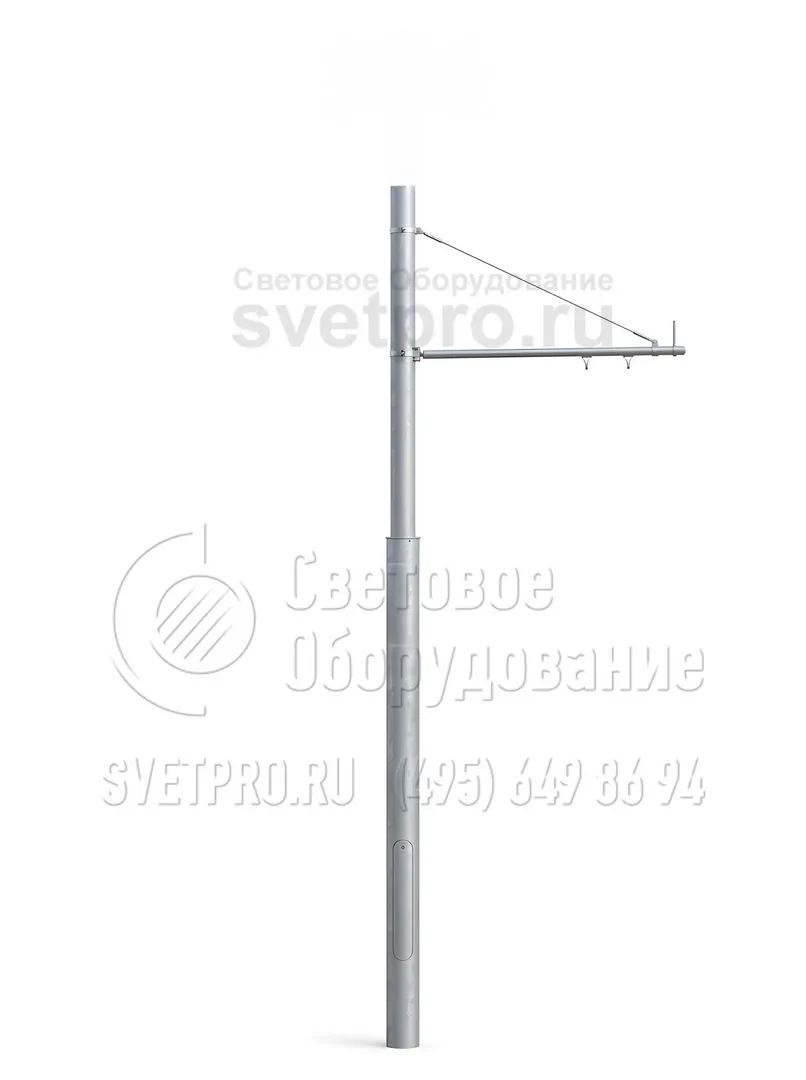

ТП-1200-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТП-1200-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 377 мм |
| Верхний диаметр: | 273 мм |
| Вес: | 909 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Цена*:
267 382
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТП-1200-9,0/11,0-01**-ц | 267 382 ₽ | 909 | О4 | 1200 | 9000 | 2000 | 5000 | 377 | 273 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Прямостоечные трубчатые опоры ТП-1200-9 используются для освещения автодорог различного назначения, жилых микрорайонов, объектов городской инфраструктуры. Особенности конструкции опорных столбов позволяют применять их для прокладки контактных линий городского транспорта, подвеса силовых проводов. Подвод питающих кабелей может осуществляться по воздуху или под землей, что позволяет устанавливать столбы в районах с разными климатическими условиями.

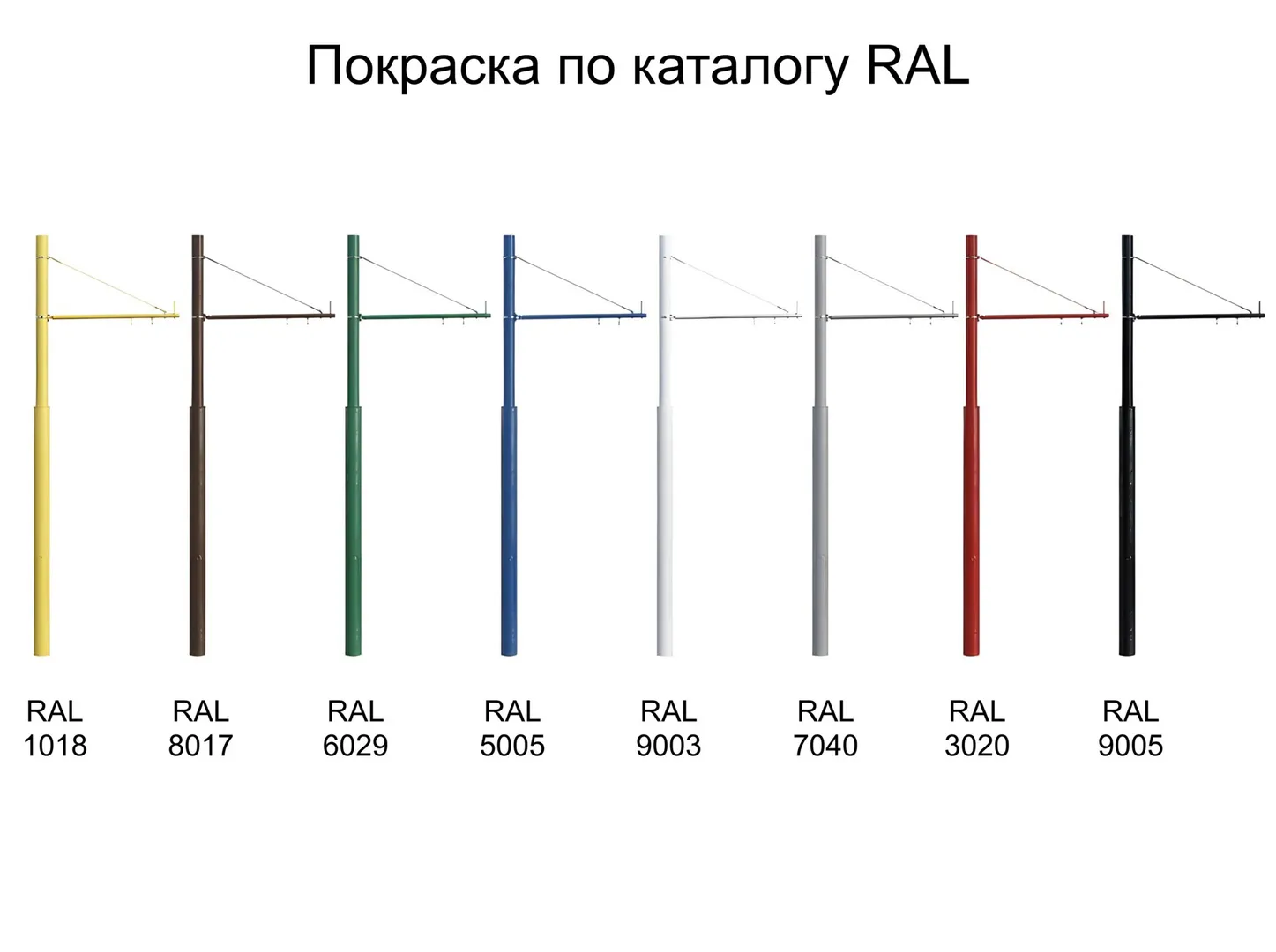

ТП-1200-9 собирается из двух стальных труб разного диаметра, создающих ступенчатую конструкцию столба. Металлическая поверхность изделия проходит обработку горячим цинкованием, что позволяет создать надежную защиту конструкции от развития и распространения ржавчины, воздействия внешних отрицательных факторов. По желанию заказчика опора может окрашиваться в выбранный оттенок по каталогу RAL. Общий срок эксплуатации столба – 30 лет.
Монтаж конструкции выполняется в котлован, заливаемый бетоном после выравнивания опор.
фото с объектов
Фотогалерея
-

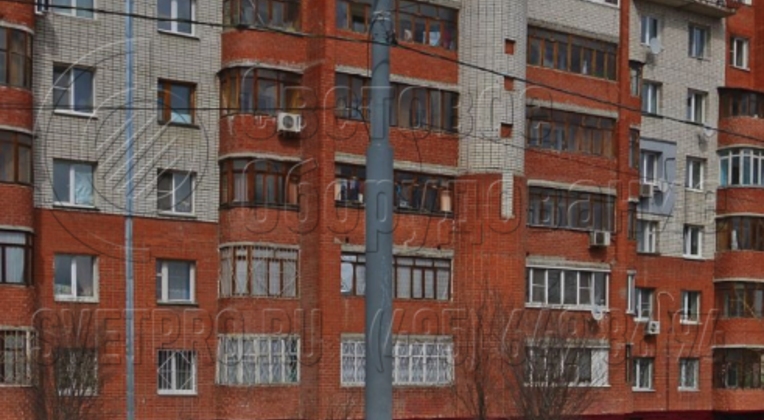

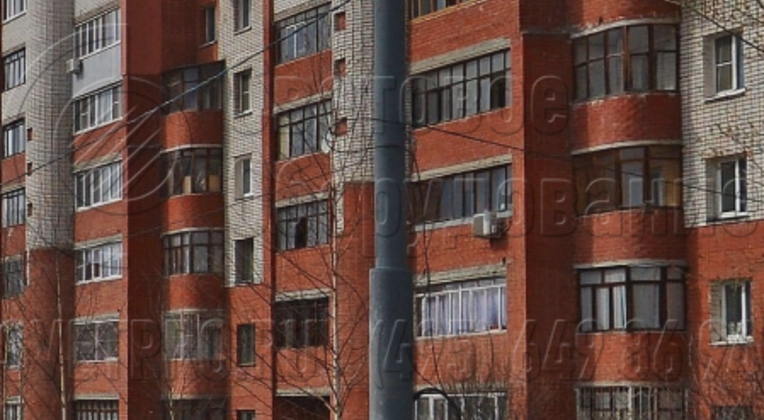

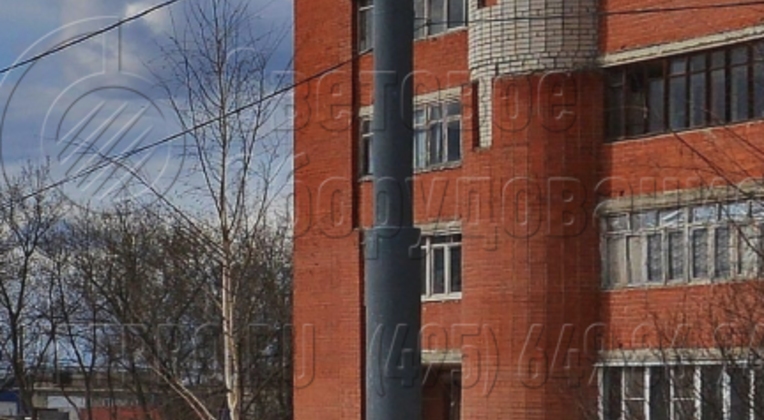

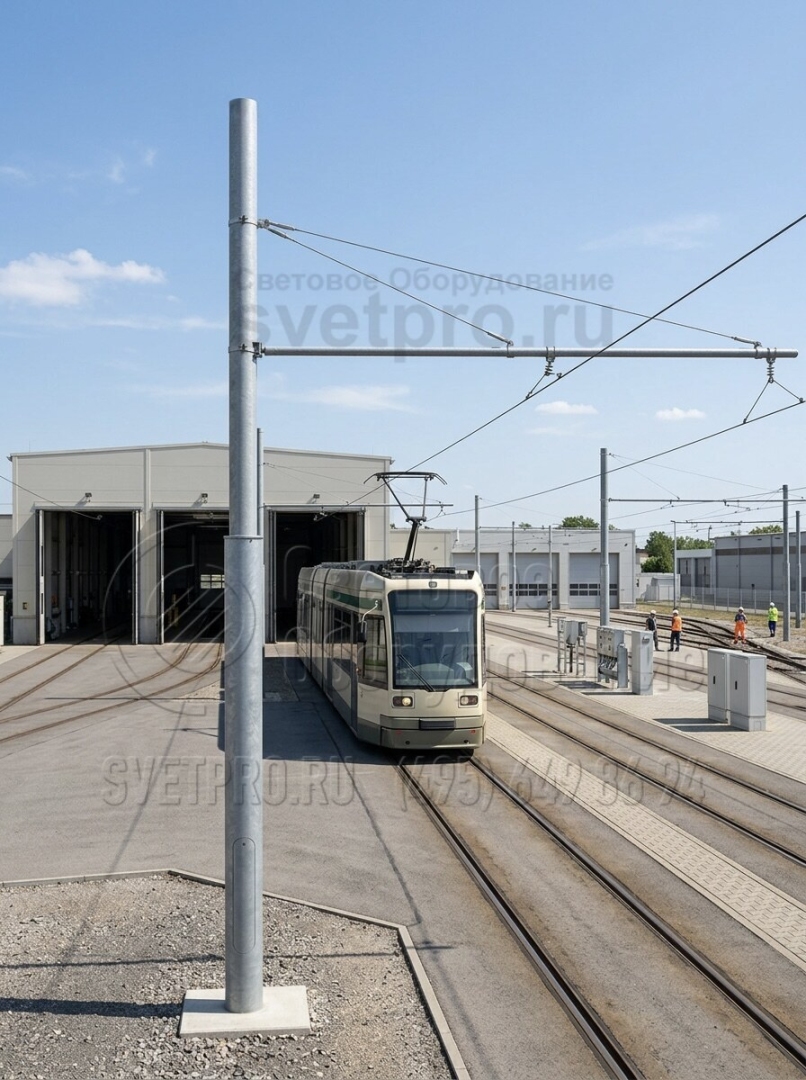

1. Для предотвращения ранней коррозии трубный прокат, из которого сделана опора типа ТП, цинкуется. После высыхания слой металла становится серебристым и украшает конструкцию. Однако по требованию заказчика опора может окрашиваться в любой выбранный цвет из палитры RAL.
-

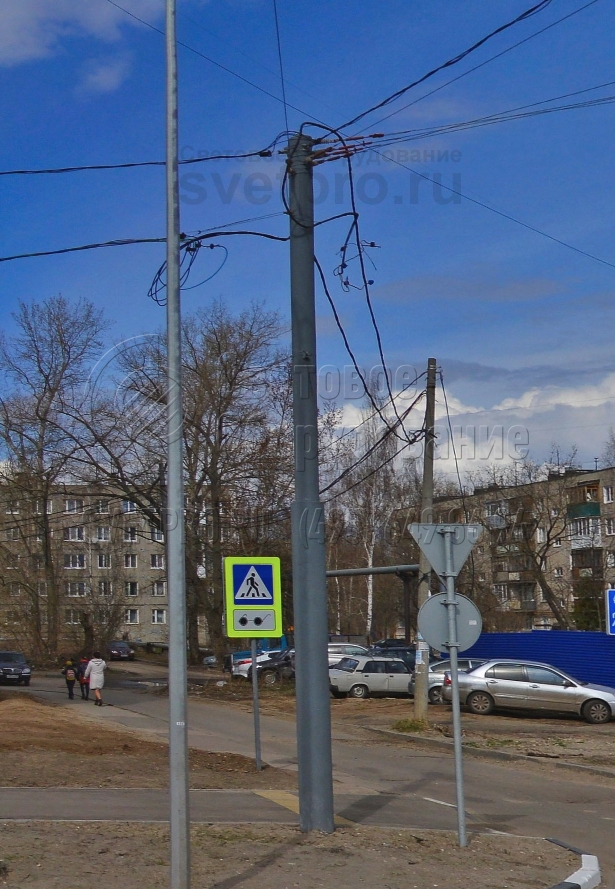

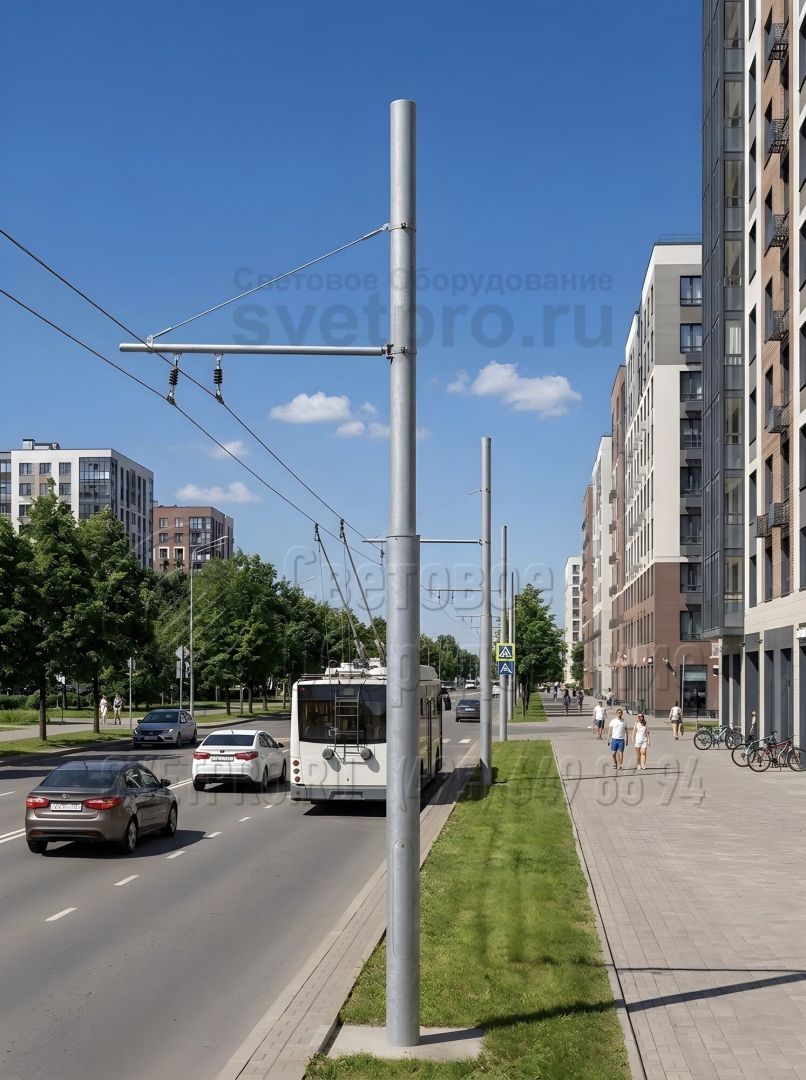

2. Опора контактной сети на фото установлена в грунте прямостоечным способом. Для этого используется хвостовик. Он погружается в землю в предварительно пробуренный котлован. Для фиксации хвостовик в котловане заливается бетонным раствором. Закладная деталь фундамента не используется. -

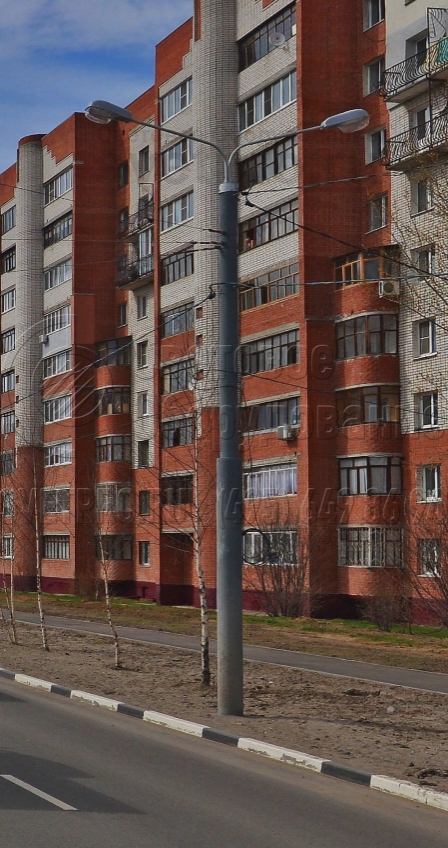

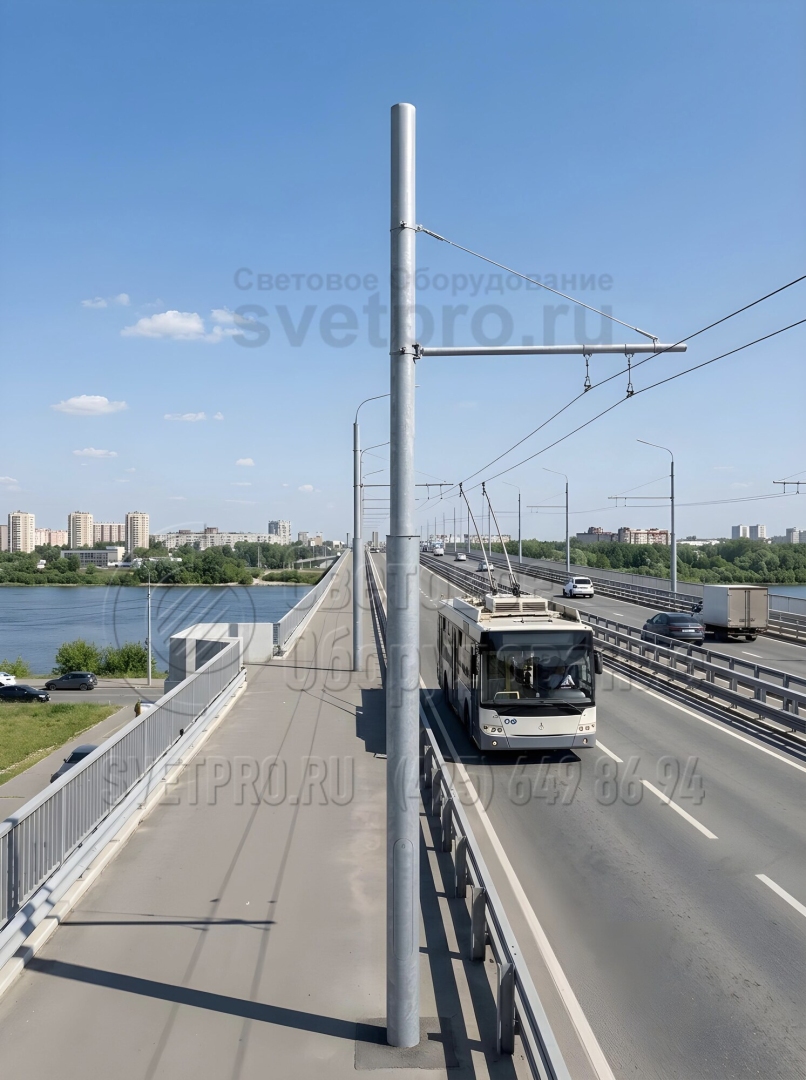

3. Опора типа ТП, помимо удержания контактной сети, предназначена для строительства системы освещения. Оголовок конструкции выполнен таким образом, чтобы подходит под обечайку стандартного кронштейна. На фото изображена конструкция с кронштейном под два консольных светильника. -

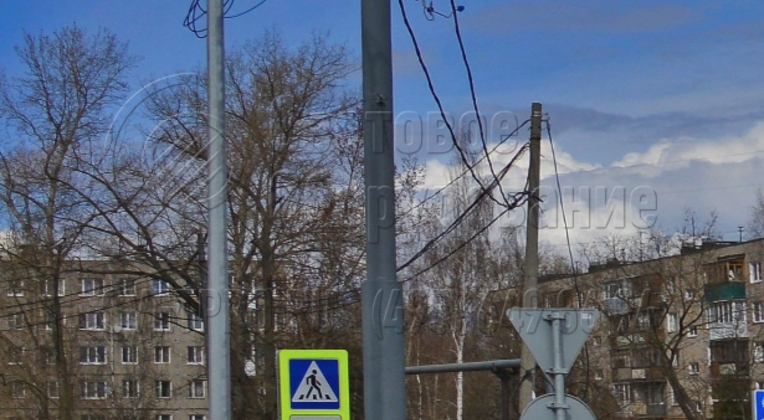

4. Подключать силовые линии к стволу опоры можно под землей или по воздуху. На фото представлен второй вариант. Однако проводка, по которой подается электричество к светильникам, проложена внутри ствола и полого кронштейна. Это сделано для того, чтобы улучшить внешний вид осветительной конструкции.
Похожие товары
Смотреть
ОГК Опоры граненые конические
ОГК Опоры граненые конические
Смотреть
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
Смотреть
ОГКС Опоры граненые конические складывающиеся
ОГКС Опоры граненые конические складывающиеся
Смотреть
ОГСКС Опоры граненые силовые контактной сети
ОГСКС Опоры граненые силовые контактной сети
Смотреть
ОКС Опоры круглые силовые
ОКС Опоры круглые силовые
Смотреть
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОГКК Опоры квартальные граненые стальные бесфланцевые
Смотреть
ОТ Опоры трубчатые
ОТ Опоры трубчатые
Смотреть
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
Вы недавно смотрели
Смотреть

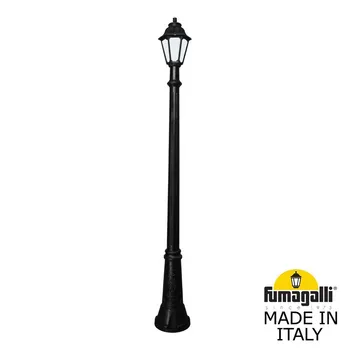

Парковый фонарь FUMAGALLI NEBO OFIR/G300 3L G30.202.R30.AXE27
