ТП-1800-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
312 534
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТП-1800-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 426 мм |
| Верхний диаметр: | 325 мм |
| Вес: | 1062,5 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТП-1800-9,0/11,5-01**-ц | 312 534 ₽ | 1062,5 | О5 | 1800 | 9000 | 2500 | 5000 | 426 | 325 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

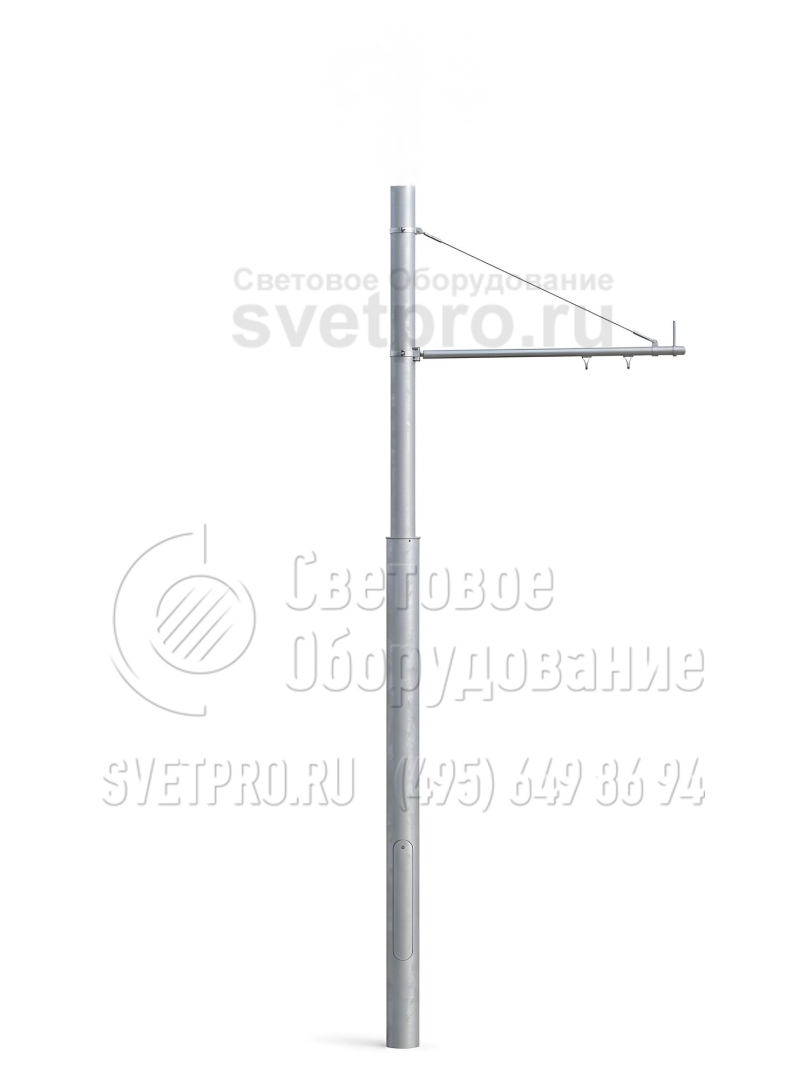

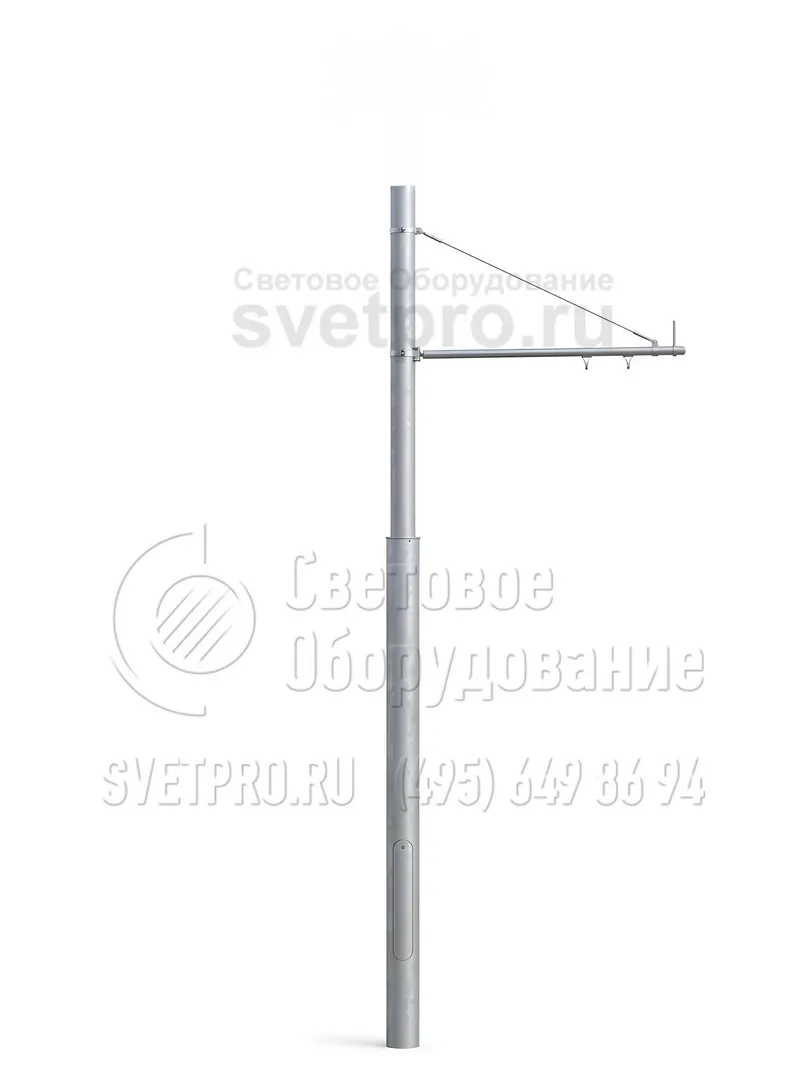

Опора ТП-1800-9 – высотная прямостоечная металлоконструкция, основное назначение которой заключается в создании освещения на улицах и автодорогах города, в жилых районах, на открытых площадках. Столбы также используются для подвеса СИП, монтажа контактных сетей, используемых электротранспортом. Способность переносить большие нагрузки позволяет при необходимости использовать данный вид оборудования с целью размещения рекламных щитов, дорожных указателей и знаков. Универсальность конструкции обеспечивает возможность различных способов подвода кабеля.

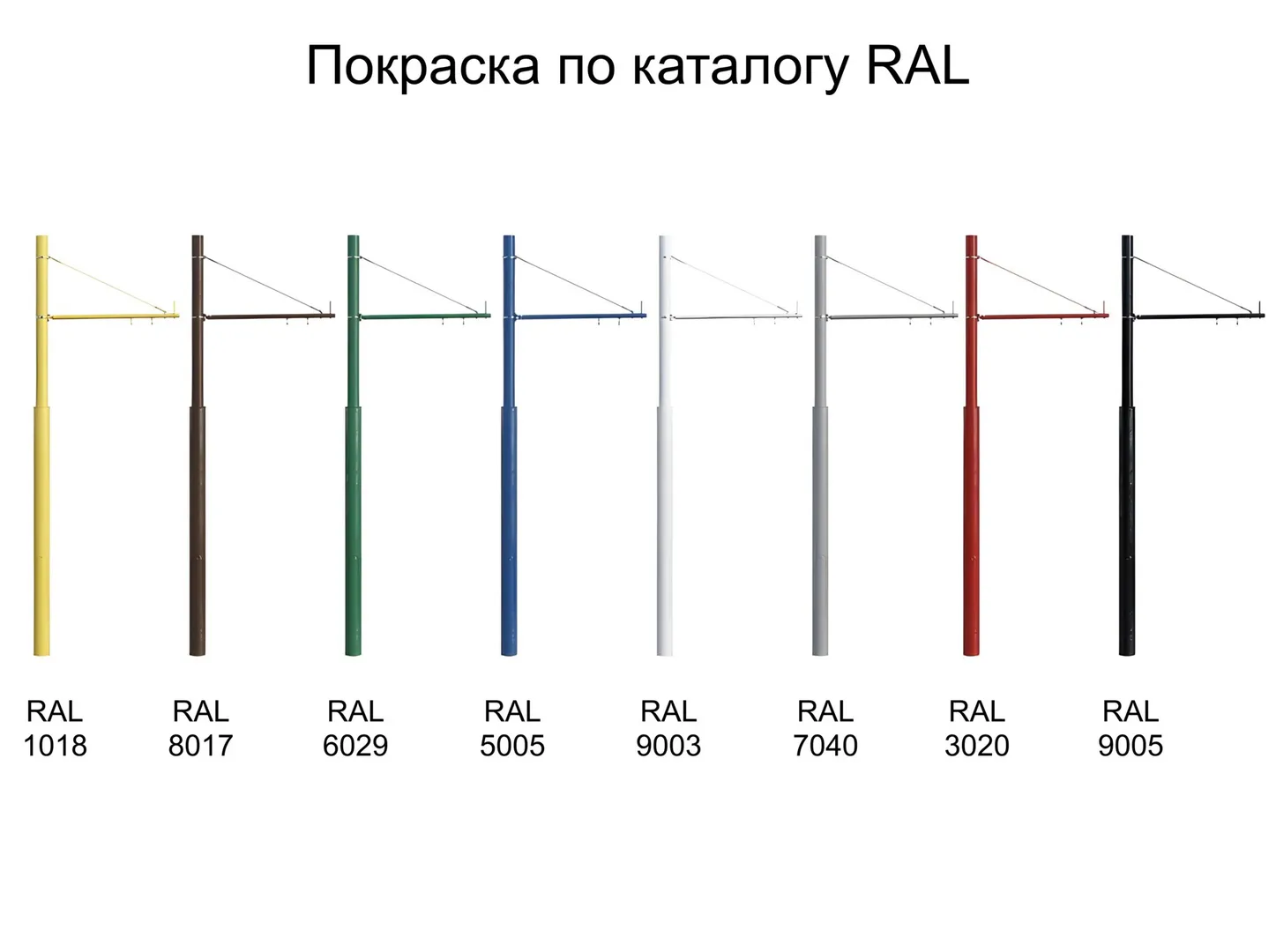

ТП-1800-9 получается из трубного проката с выбором стали по условиям эксплуатации в регионе установки. Две трубы разного диаметра соединяются в ступенчатую конструкцию, поверхность которой подвергается обязательной обработке горячим цинкованием. Защитное покрытие не позволяет развиваться ржавчине, снижает негативное воздействие внешних факторов среды. При необходимости защитный слой может дополняться декоративным окрашиванием.
Опора монтируется в грунт с заливкой котлована бетоном после установки столбов.
фото с объектов
Фотогалерея
-

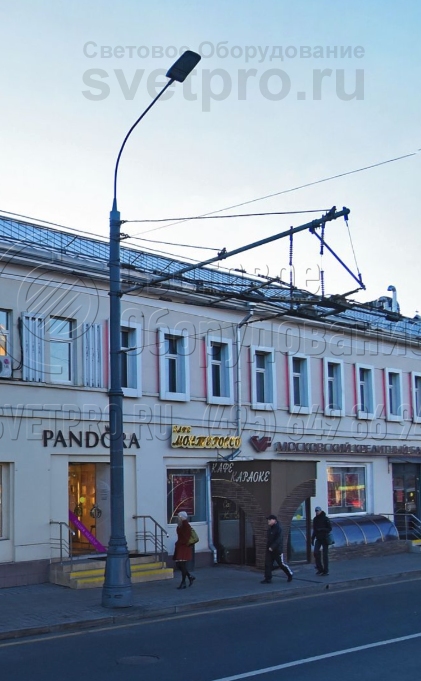

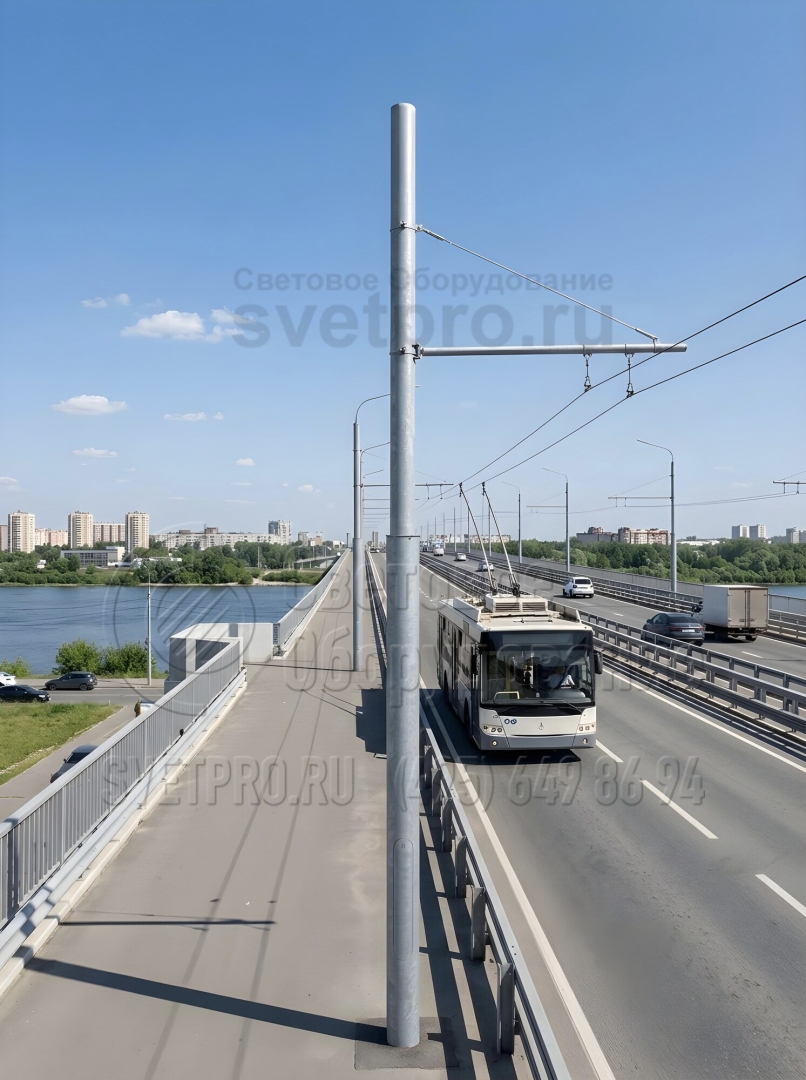

1. Опора на фото имеет высоту 9 метров, которая отсчитывается от уровня земли до оголовка. Реальная длина ствола больше за счет хвостовой части. Она нужна для того, чтобы установить инженерную конструкцию в грунте и забетонировать ее без использования закладной детали фундамента.
-

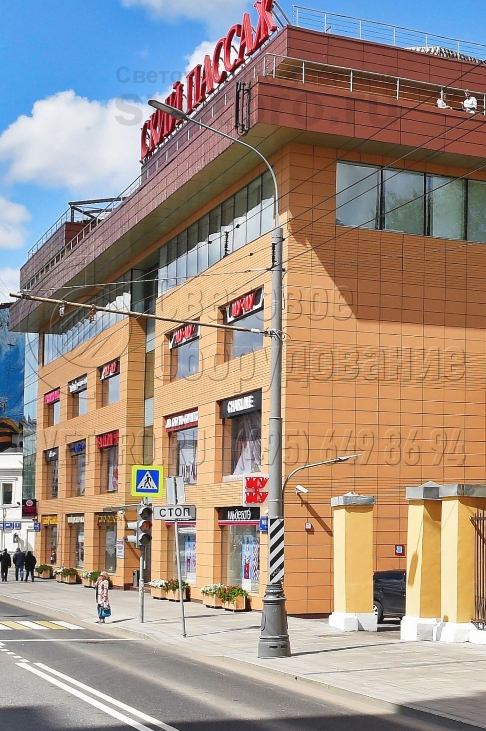

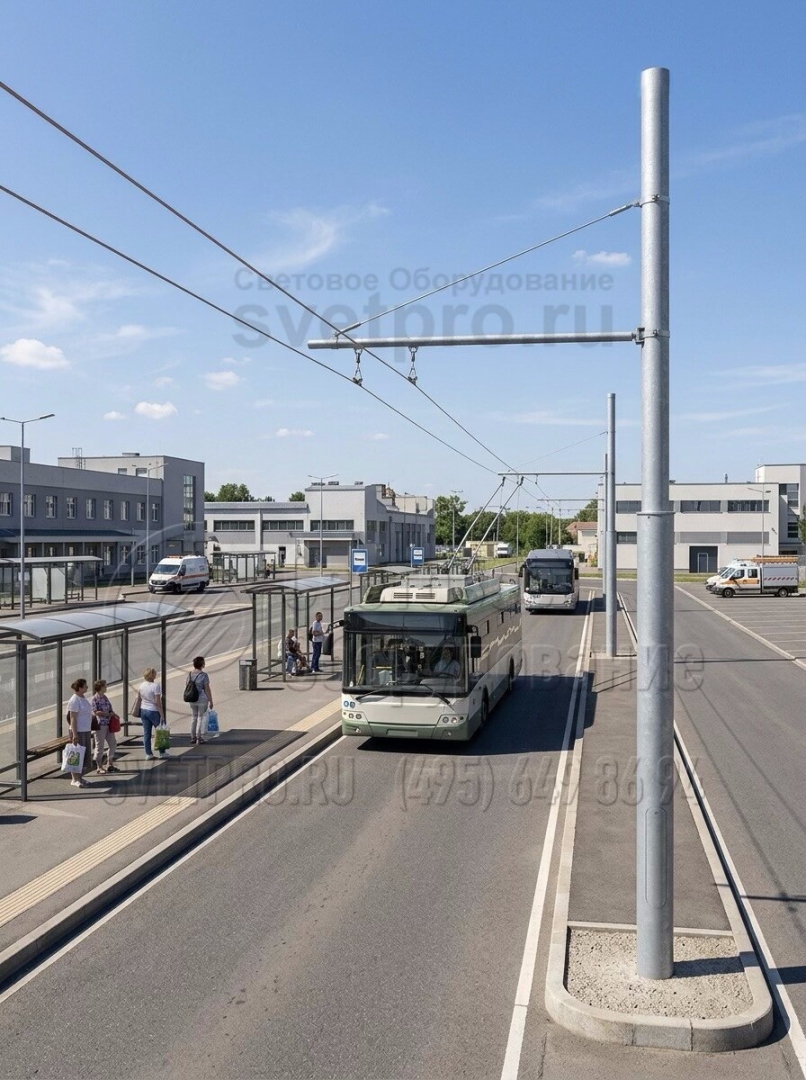

2. Специализированная опора освещения на фото может выдержать нагрузку на оголовок до 1,8 тонны. В примере она используется для подвески троллейбусных проводов на жесткой консоли. В верхней части закреплен световой прибор. Для этого используется кронштейн с обечайкой и болтами. -

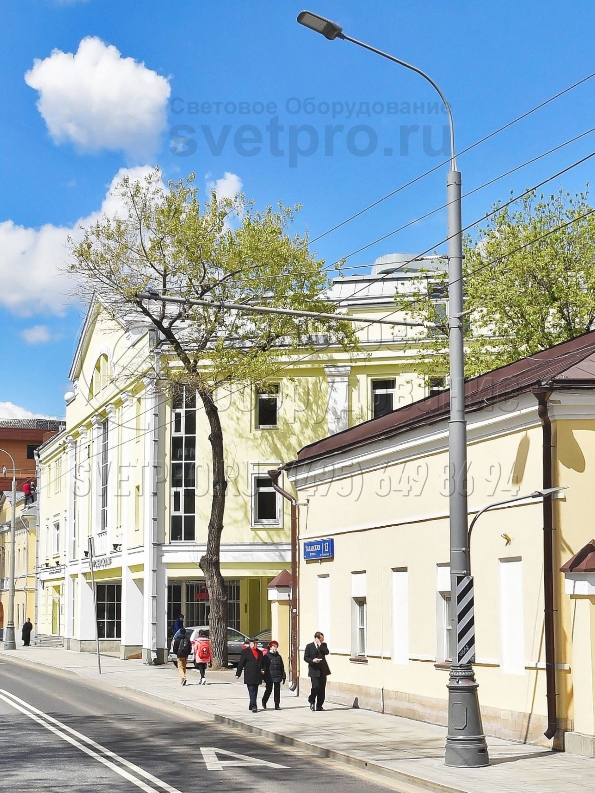

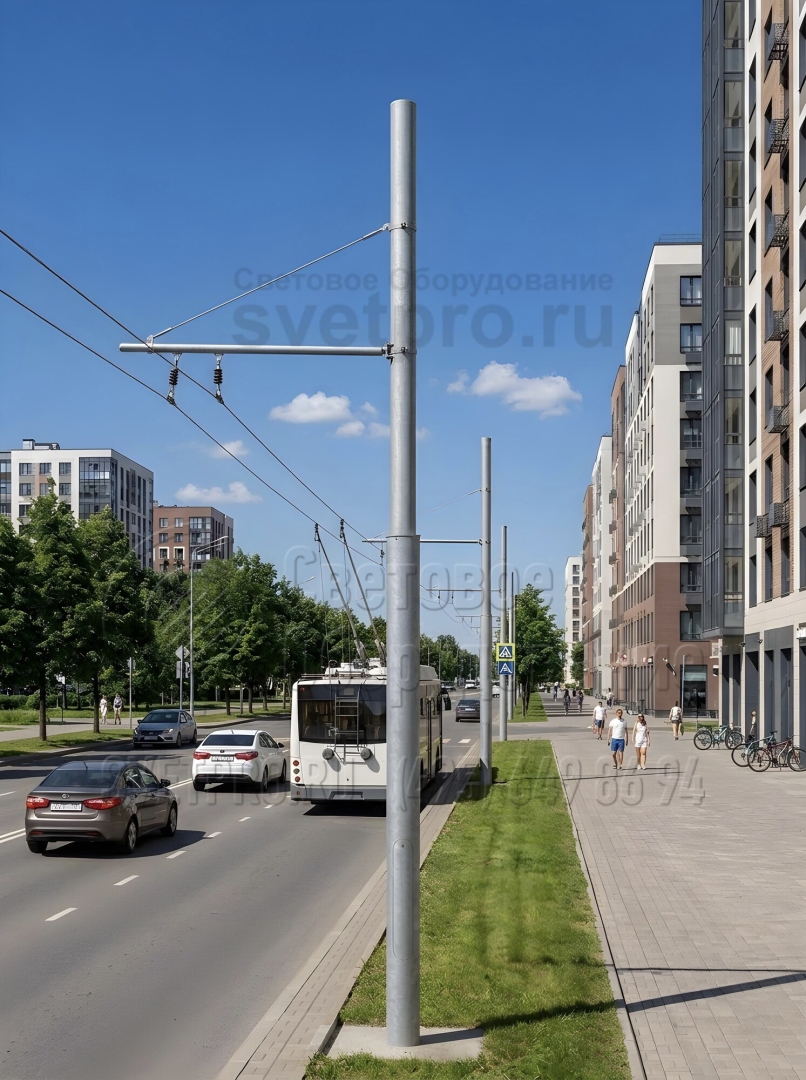

3. Опора, которая используется для подвески троллейбусных проводов, защищена от коррозии слоем цинка. Этот материал при соблюдении технологии нанесения сохраняет свою целостность до 15 лет. Поэтому сформированный барьер надежно предотвращает коррозию даже при эксплуатации во влажном воздухе. -

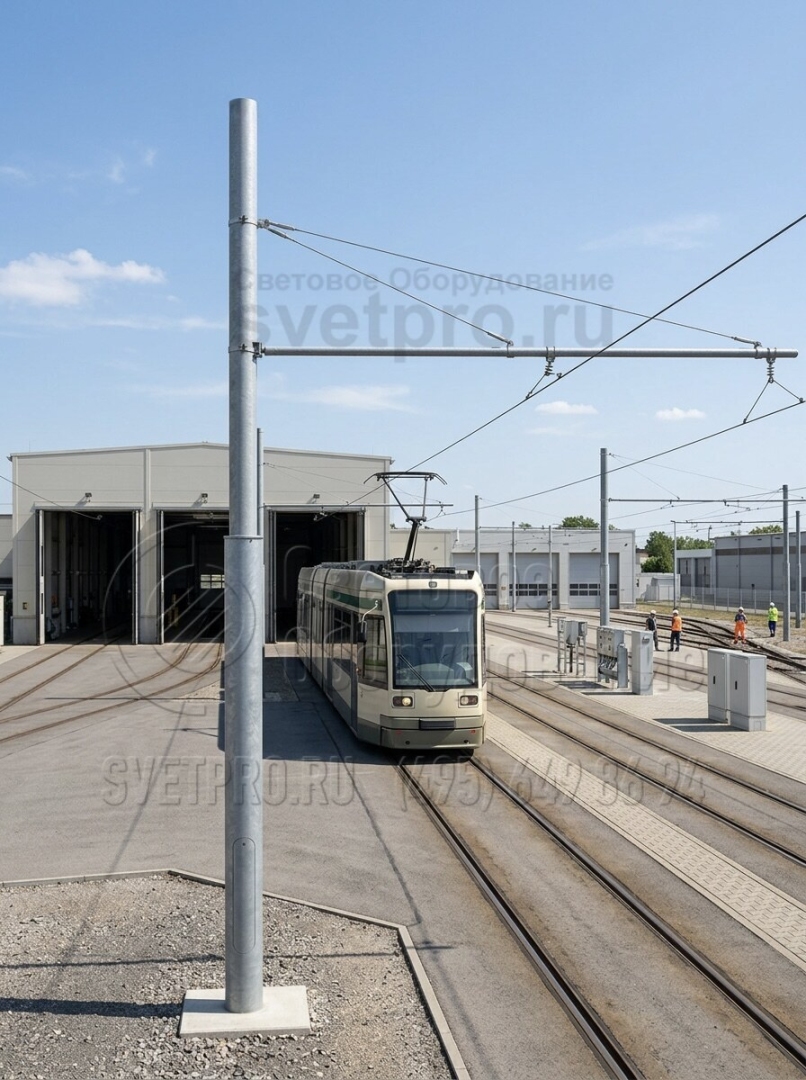

4. Опоры типа ТП используются на улицах для подвески контактной сети городского общественного транспорта. Они популярны среди инженеров по причине красивого внешнего вида. Стальные трубы цинкуются, после чего приобретают характерный серебристый цвет. Нет необходимости окрашивать их.
