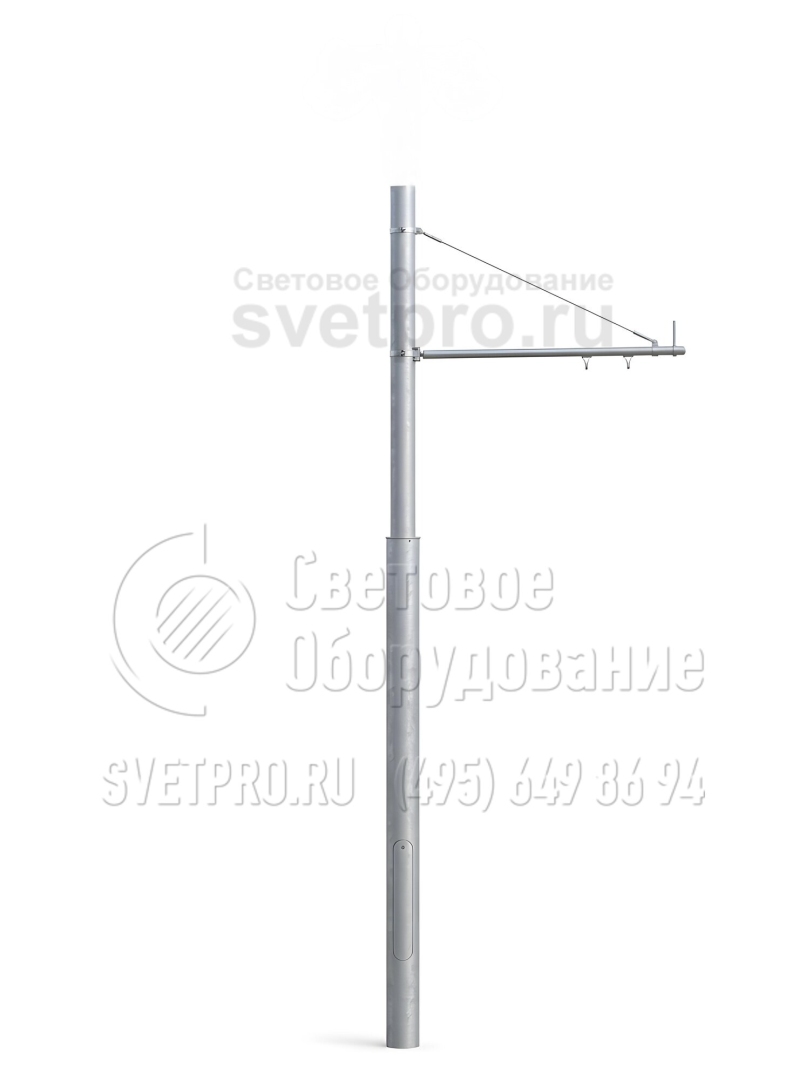

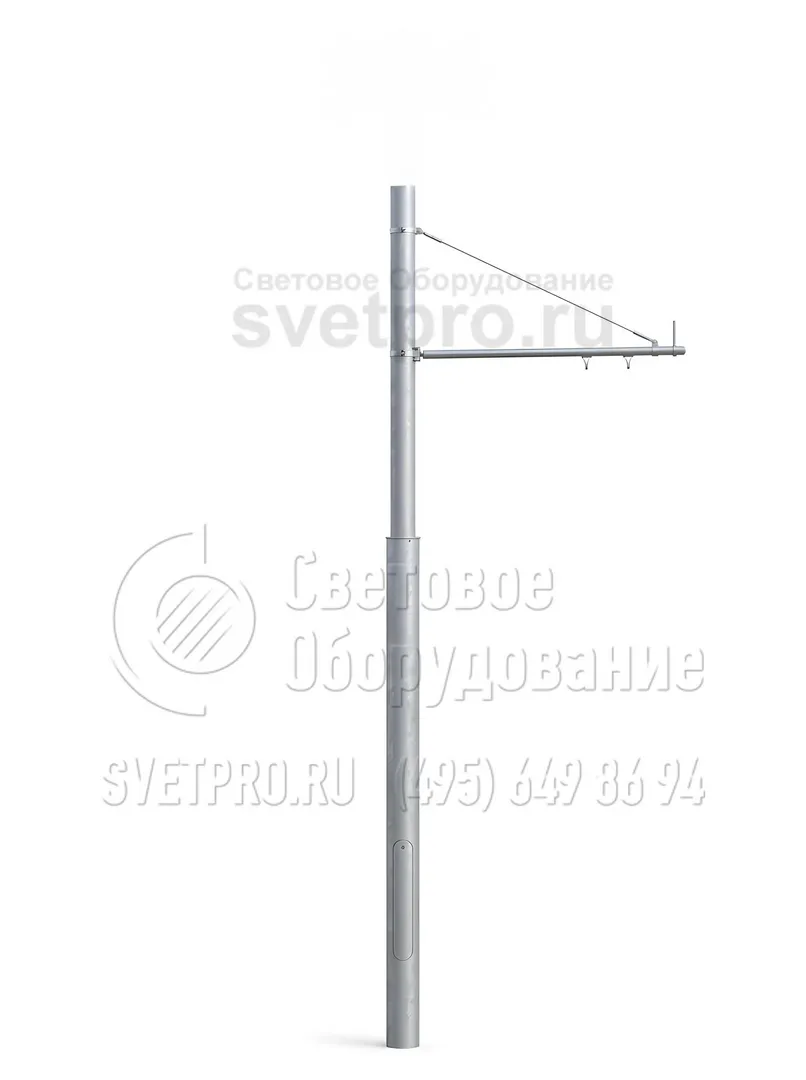

ТП-2200-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
340 920
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТП-2200-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 426 мм |
| Верхний диаметр: | 273 мм |
| Вес: | 1159 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТП-2200-9,0/11,5-01**-ц | 340 920 ₽ | 1159 | О5 | 2200 | 9000 | 2500 | 2500 | 426 | 273 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ТП-2200-9 – осветительная конструкция, установка которой позволяет решить вопросы организации освещения в жилых районах, на спортплощадках, вдоль улиц и автодорог с различной интенсивностью движения. Универсальная опора применяется как для подземной подводки кабеля, так и для воздушной прокладки, что позволяет использовать ее для подвеса СИП, установки контактных электротранспортных сетей.

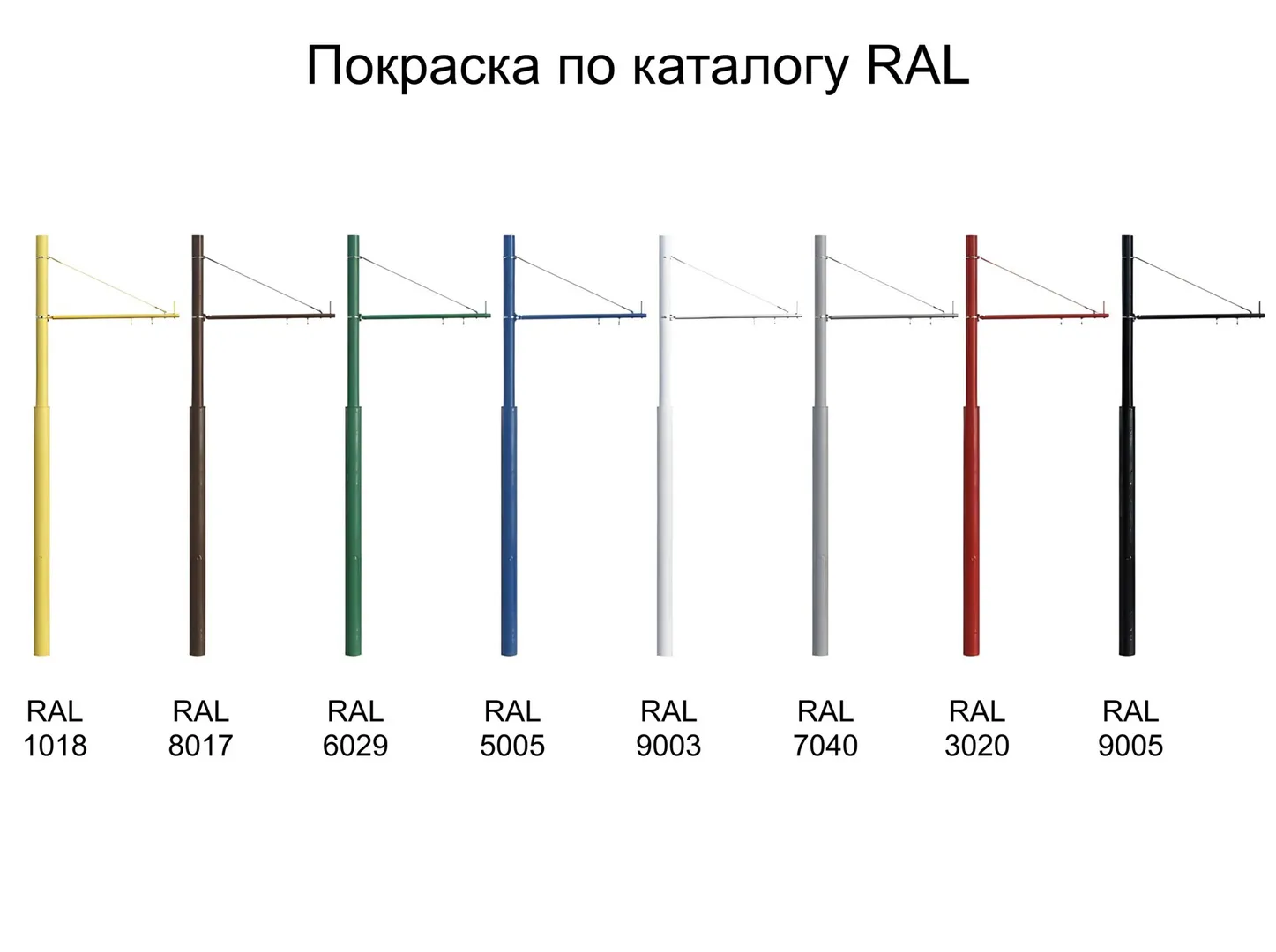

Конструкция представлена двумя стальными трубами, зафиксированными в месте стыка сваркой. Металлическая поверхность изделия подвергается горячему цинкованию, что позволяет защитить опору от внешних факторов среды, исключить развитие ржавчины. Срок службы изделия составляет 30 лет. Опорные столбы могут дополнительно окрашиваться лакокраской любого оттенка.
Опоры монтируются в заранее обустроенный котлован, который после выравнивания столбов заливается бетонной смесью.
фото с объектов
Фотогалерея
-

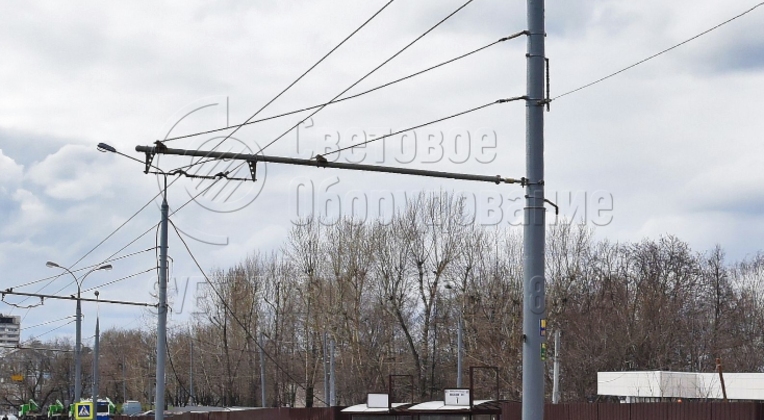

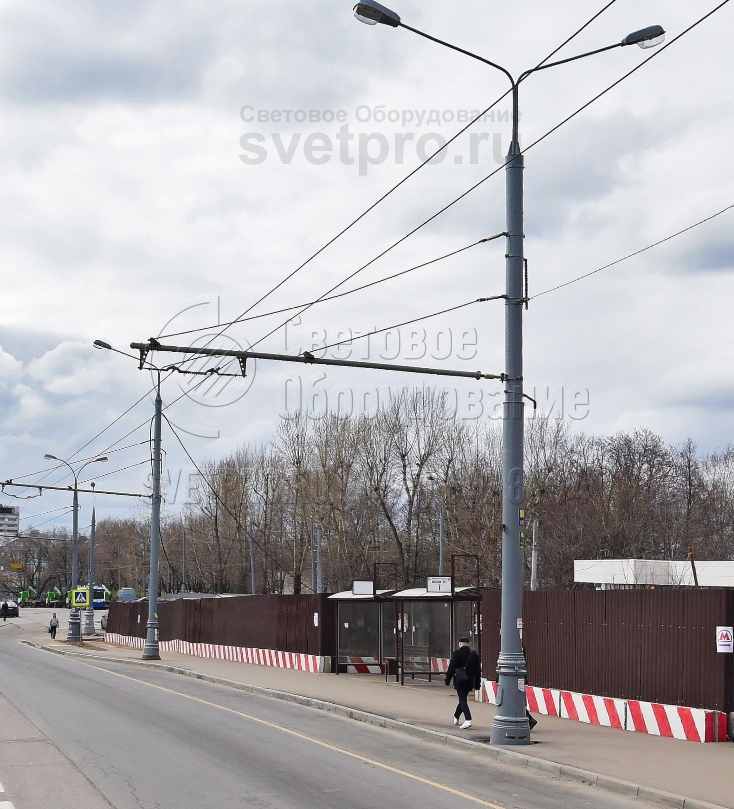

1. На фото изображена одна из самых мощных опор контактной сети. Ее ствол может выдержать нагрузку до 2,2 тонны при высоте наземной части в 9 метров. Конструкция применяется для удержания троллейбусных проводов на жесткой консоли. На ней также установлен кронштейн со светильником.
-

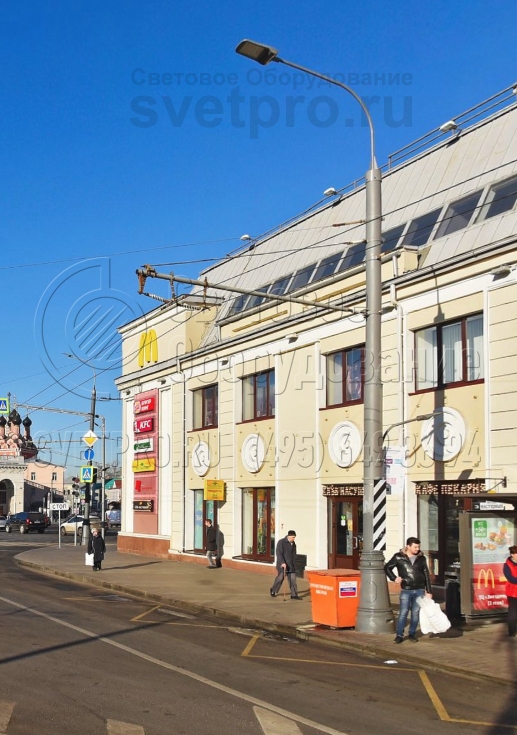

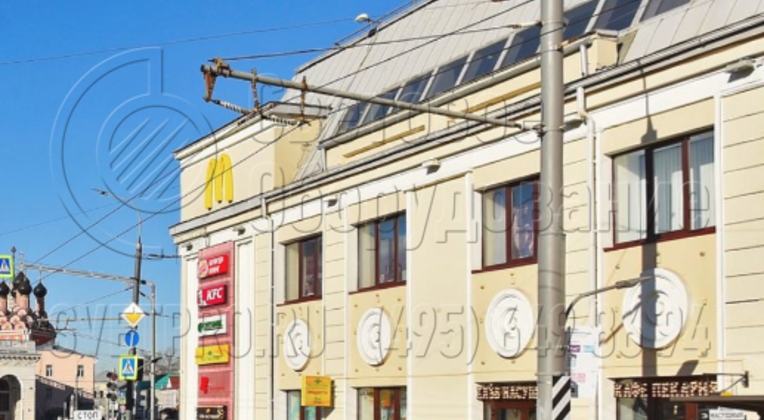

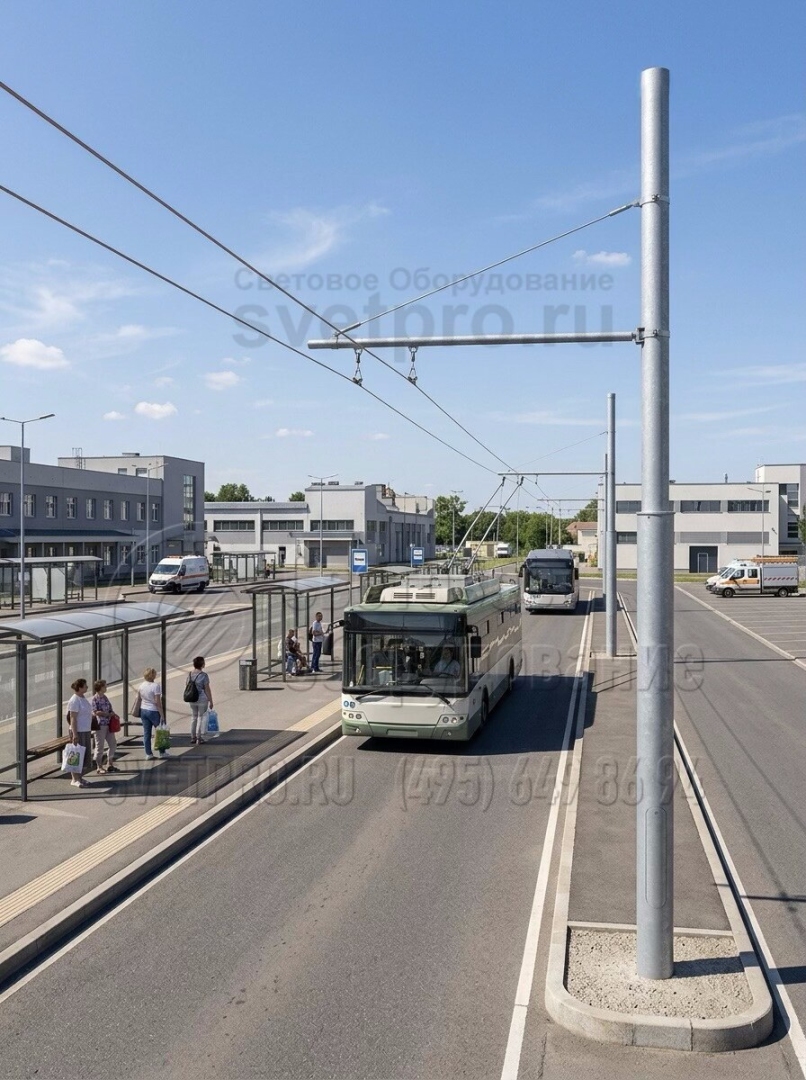

2. При установке опор контактной сети часто используется воздушная поводка силовых линий. Это необходимо в связи с тем, что опоры часто ставятся на существующих улицах. При такой прокладке линий не нужно разрушать покрытие тротуара или дороги, чтобы проложить силовую линию в грунте. -

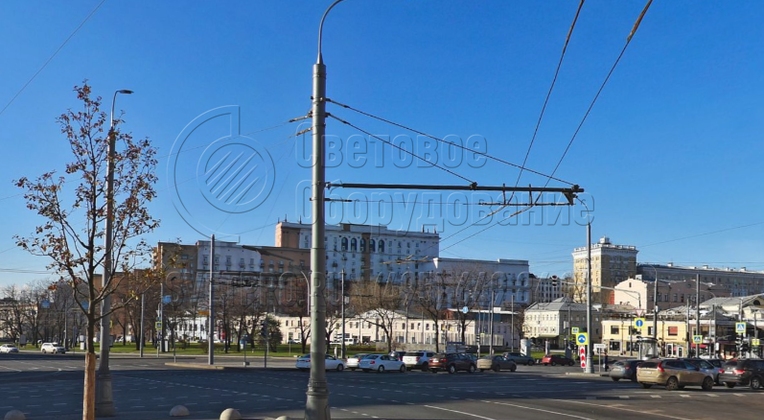

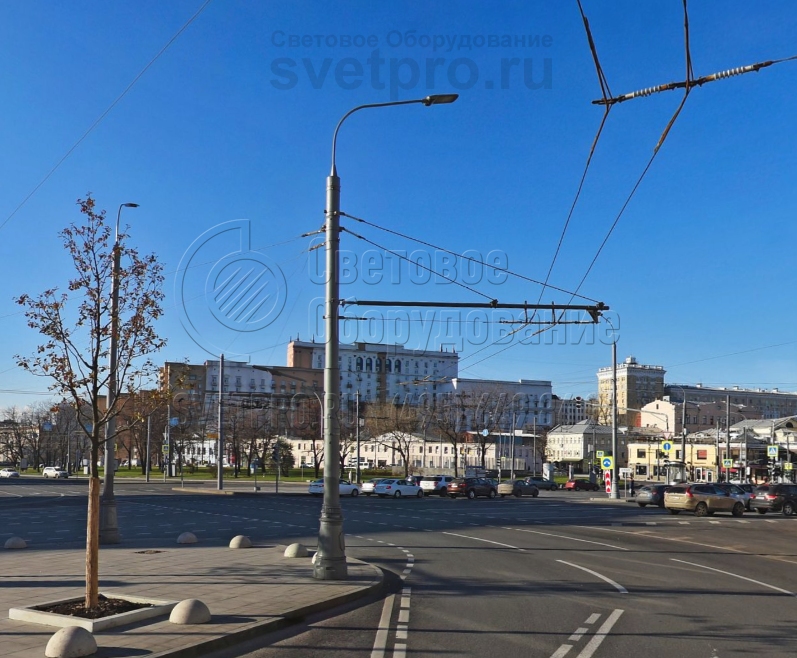

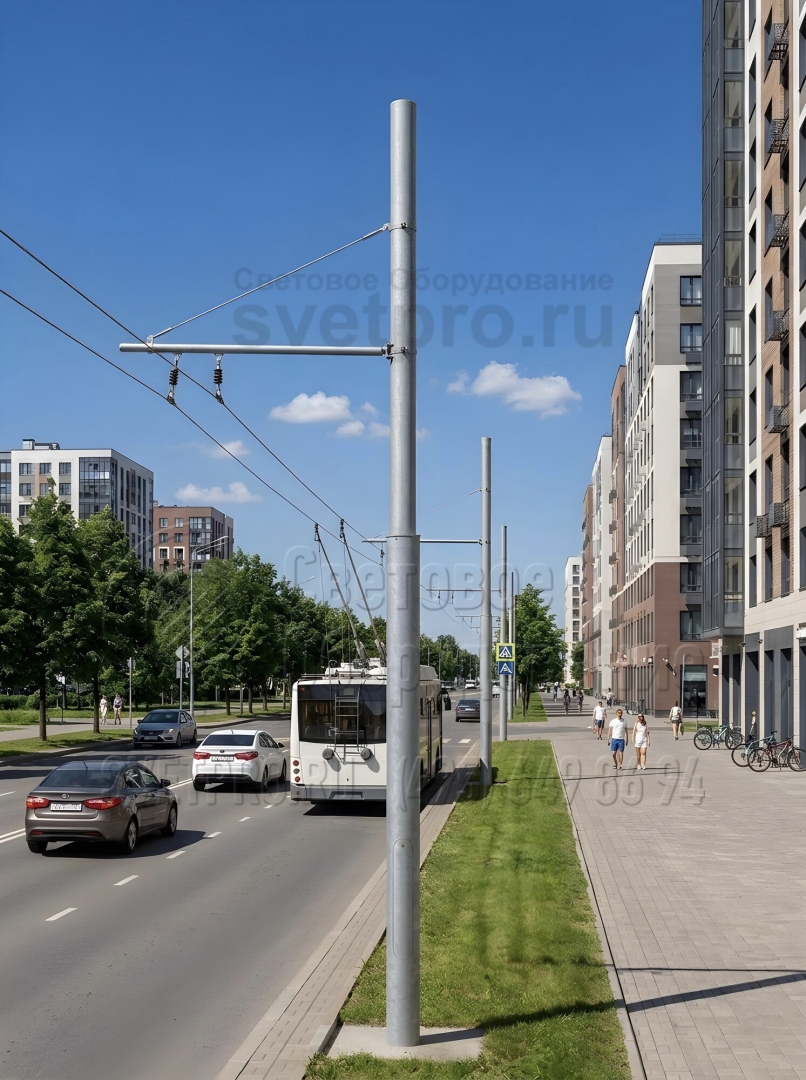

3. Если провода к опоре подводятся по воздуху, строительство инженерной инфраструктуры для работы общественного электрического транспорта обходится дешевле. А работы завершаются быстрее. Строительной компании не нужно рыть траншеи, достаточно установить крепления на сам ствол.
