ОГУ-1.0-11/1.0-12 Опоры граненые силовые высота 11/12 метров

Область применения:
  • Установка светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.
Назначение:
  • Опоры освещения
Покрытие: Горячее цинкование
Артикул производителя: ОГУ-1.0-11/1.0-12
Количество световых приборов: 2
Количество крепежный отверстий: 6
Материал: Листовая сталь
Размер фланца: 500 мм
Нижний диаметр: 315 мм
Верхний диаметр: 150 мм
Вес: 411/441 кг
Высота: 11/12 м
Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

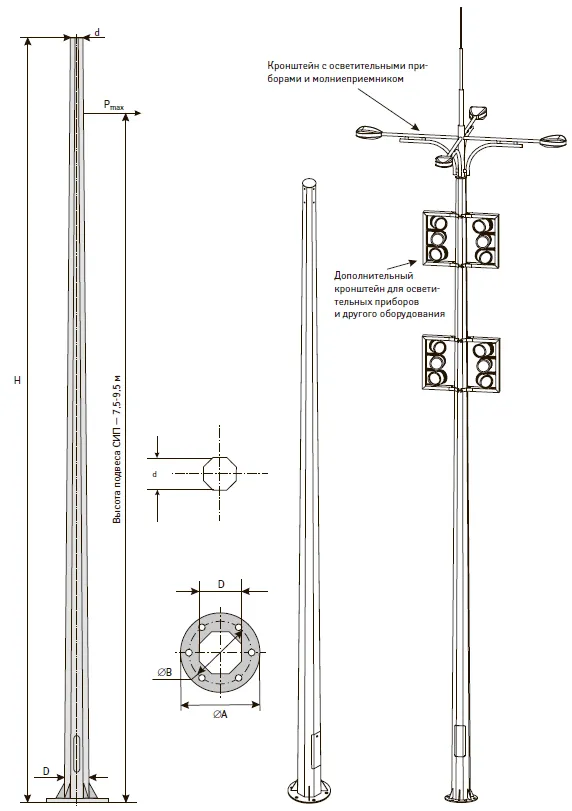

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВесВысотаВерхний диаметрНижний диаметрРазмер опорного фланцаМежцентровое расстояние отверстий
ОГС/ОГУ m,кг H, м d, мм D, мм A, мм B, мм
ОГУ-1.0-11 411 11 150 315 500 420
ОГУ-1.0-12 441 12 150 315 500 420

ОПИСАНИЕ

Опора ОГУ 1.0-11/1.0-12 силового типа – конструкция, изготавливаемая из листовой стали посредством гибки. Предназначена для создания внешней подсветки на участках дорог, в производственных и жилых районах, на спортивных площадках. Помимо освещения опора устанавливается для подвеса СИП, монтажа рекламных щитов и прокладки низковольтных электролиний.

Изготовление путем гибки позволяет получить граненую поверхность, что создает дополнительные ребра жесткости для усиления конструкции. Технические параметры допускают установку ОГУ 1.0-11/1.0-12 в различных климатических зонах, а также в местах с высокой ветровой нагрузкой.

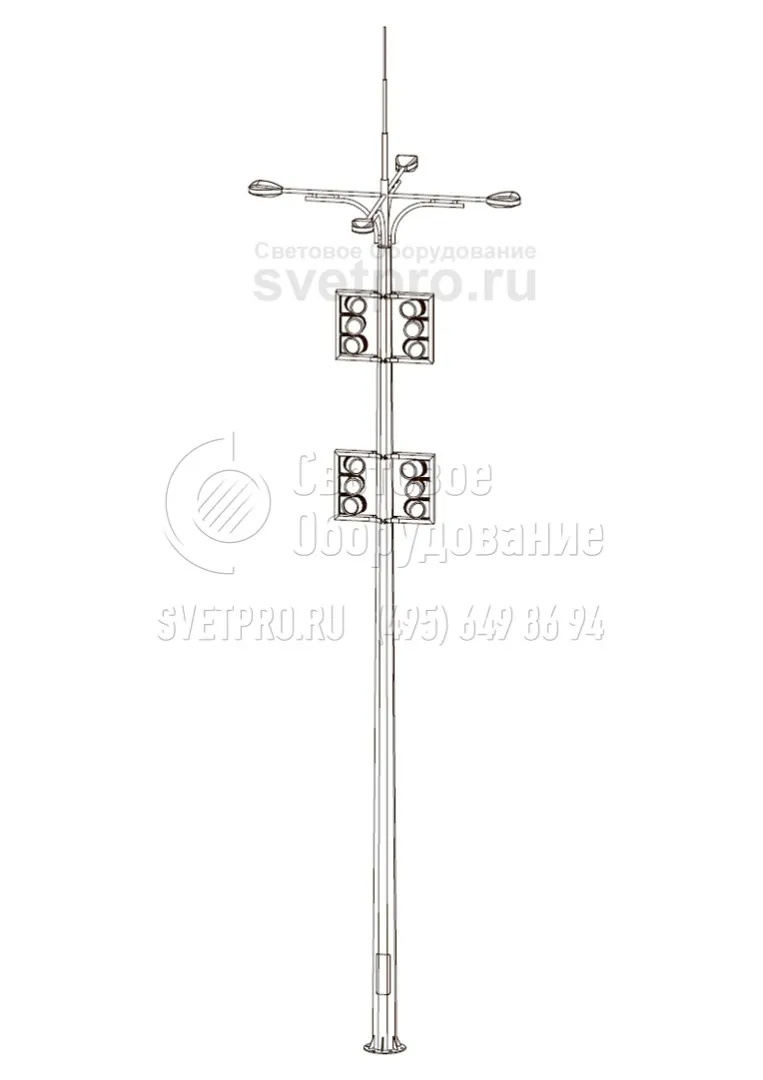

На верхнюю часть столба устанавливается многорожковый кронштейн, на котором монтируются светильники. Защита от коррозии обеспечивается посредством нанесения на металл защитного слоя методом горячего цинкования.

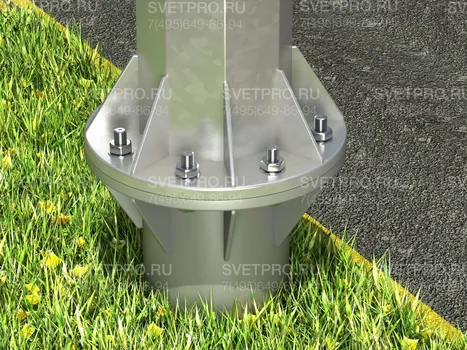

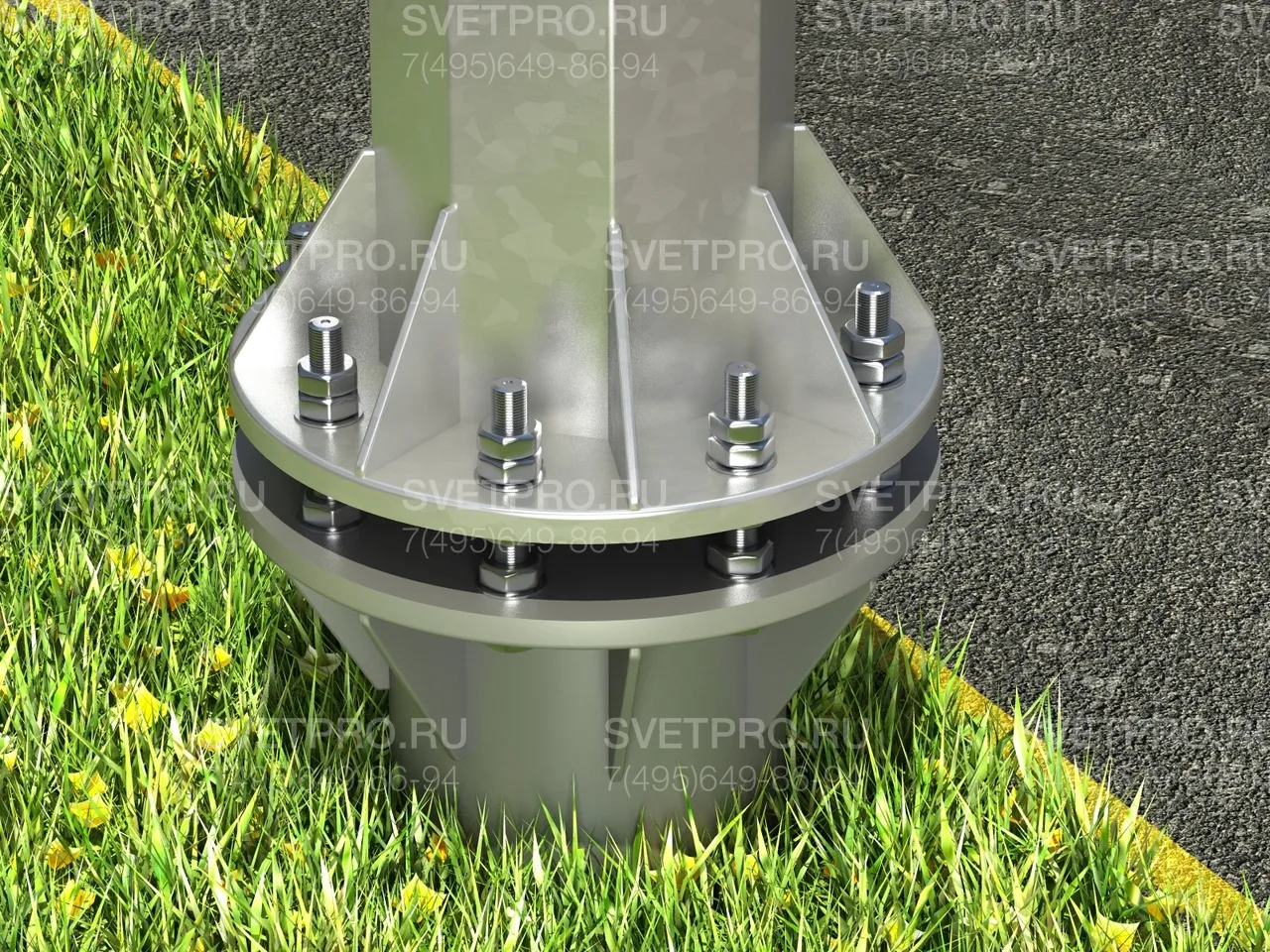

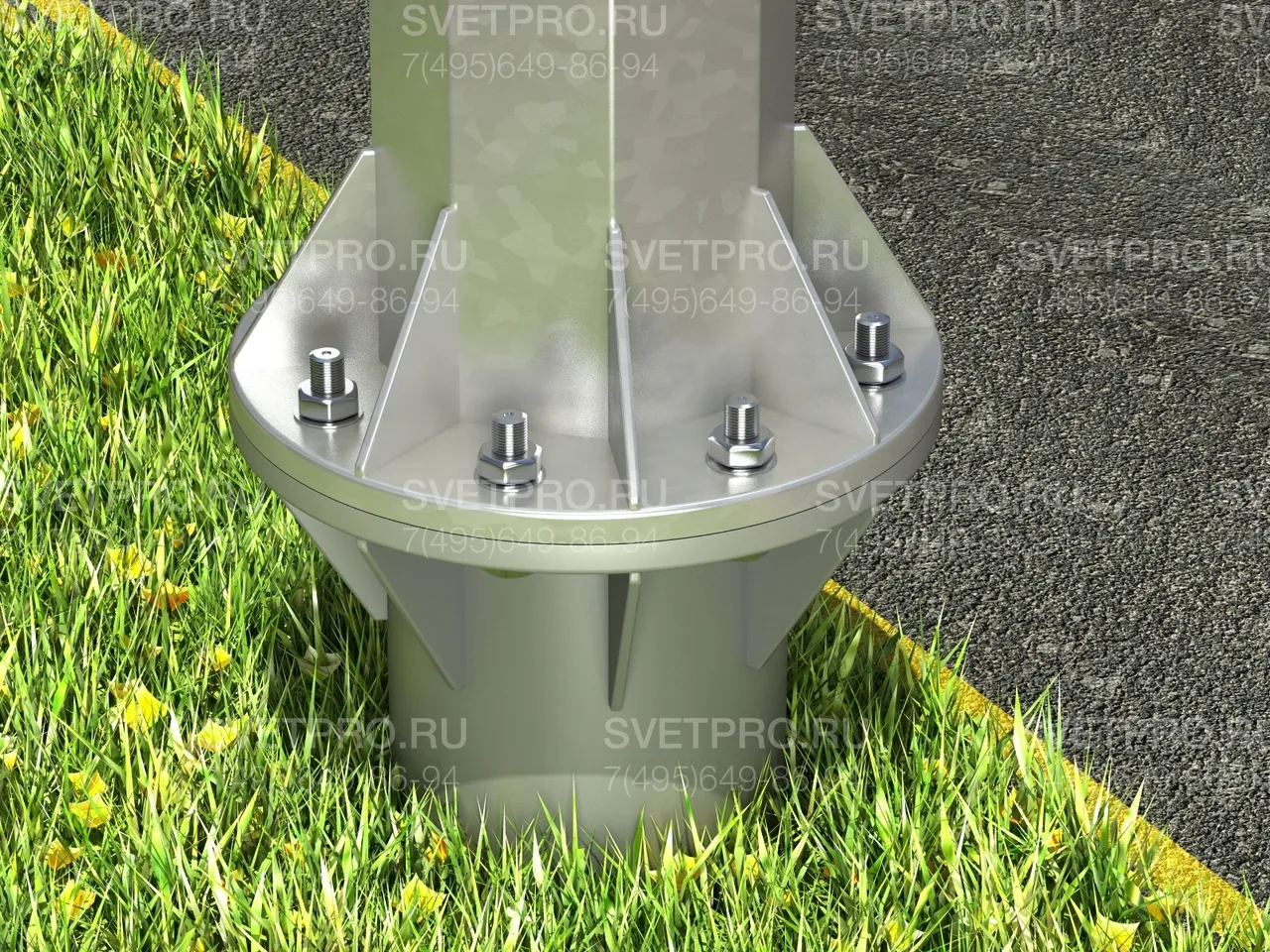

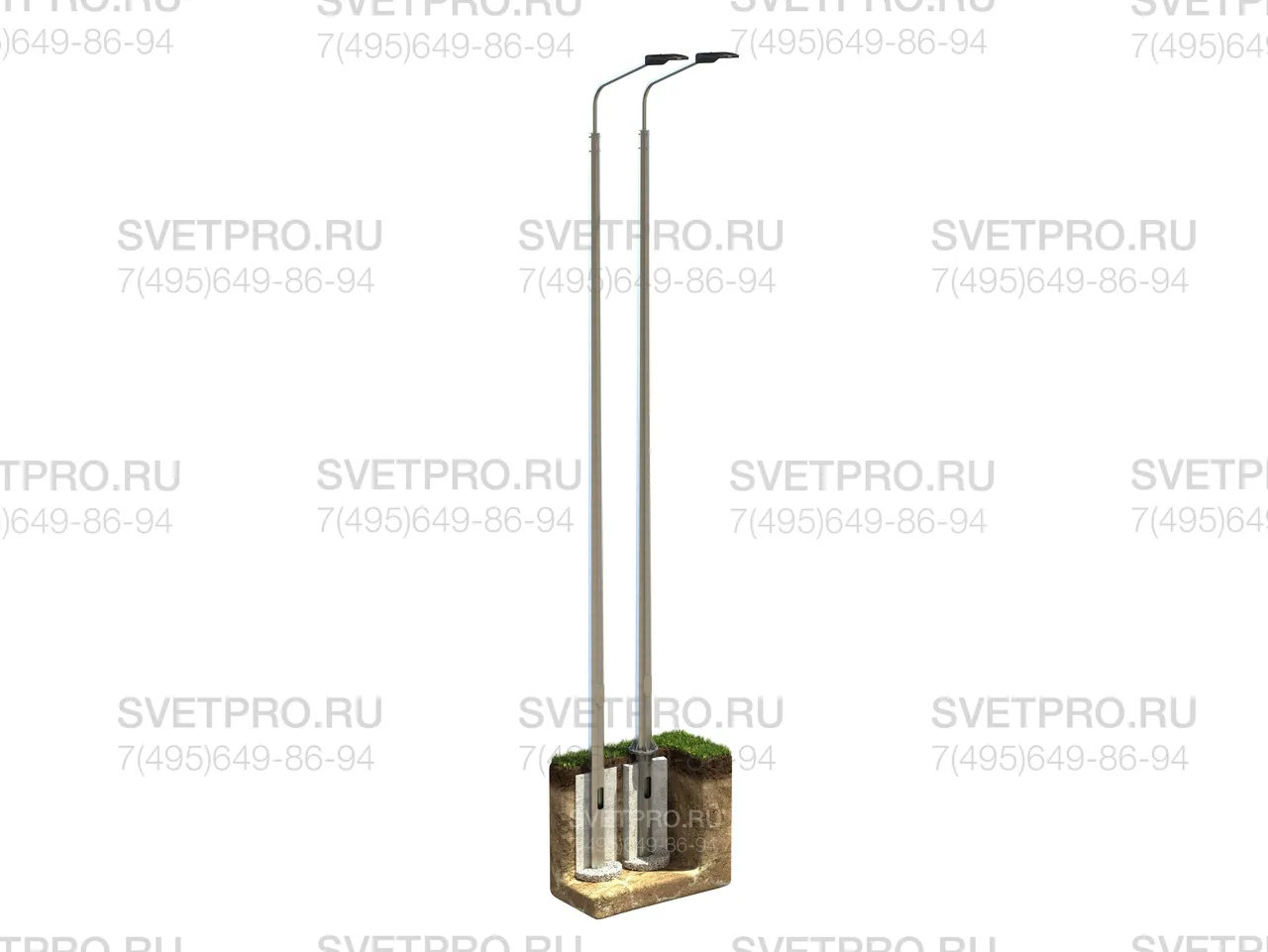

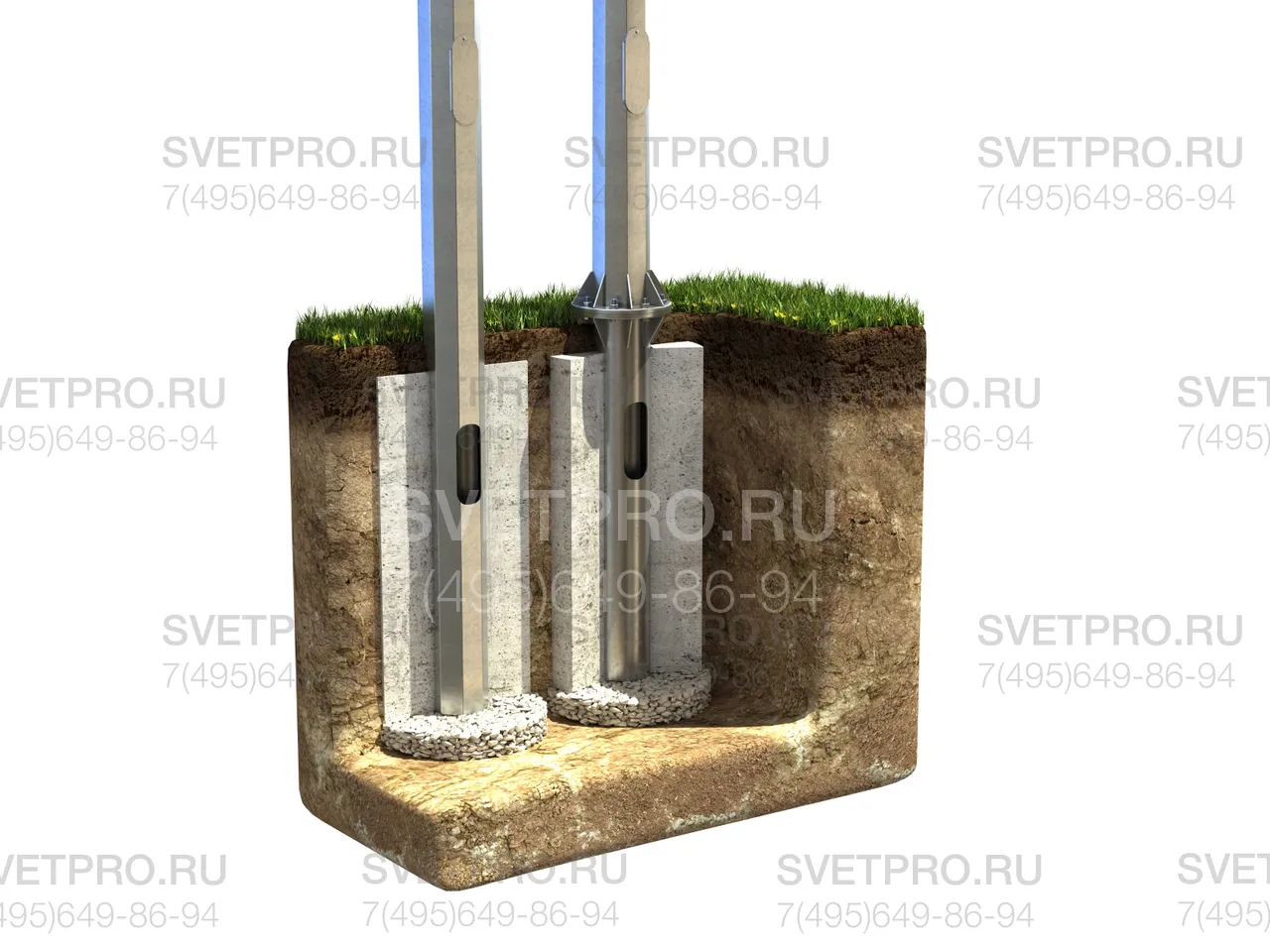

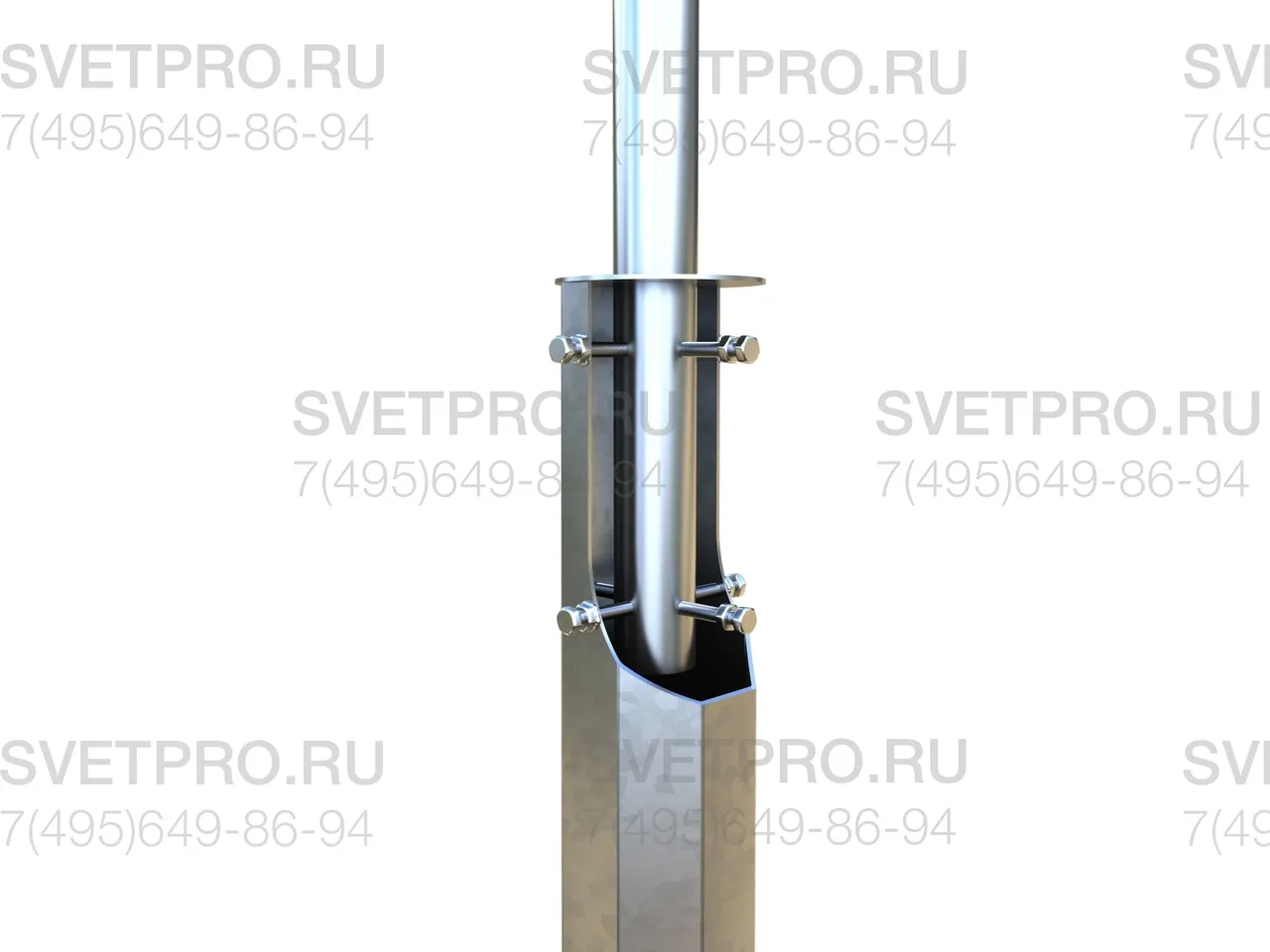

Монтаж опоры ОГУ 1.0-11/1.0-12 обеспечивается в заранее подготовленное основание из бетона, в котором установлен металлический закладной элемент. Соединение опоры и закладной детали выполняется посредством фланца.

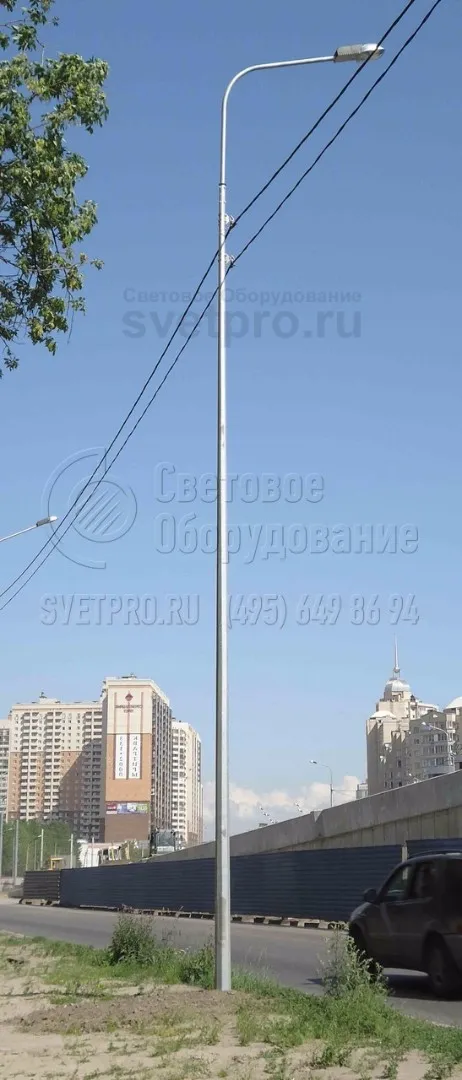

фото с объектов
