ОГКСл-7 Опоры граненые конические складывающиеся высота 7 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГКСл-7 |
| Количество световых приборов: | 2 |
| Установка: | На фундамент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 300 мм |
| Нижний диаметр: | 166 мм |
| Верхний диаметр: | 68 мм |
| Вес: | 108,6 кг |
| Высота: | 7 м |
Цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|
| ОГКС | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
| ОГКСл-7 | 108,6 | 7 | 68 | 166 | 300 | 200 |
ОПИСАНИЕ
ОГКСл-7 — это инженерные конструкции, разработанные для освещения спортивных объектов и территории населенных пунктов. В отличие от стандартных вариантов, ствол этого изделия состоит из двух частей, соединенных друг с другом шарниром. С помощью тросика, привязанного к противовесу, верхняя часть наклоняется. Оголовок размещается на уровне земли, поэтому обслуживать световые приборы можно без вышки-подъемника.
Кабели для работы световых приборов располагаются под землей. Для защиты их от повреждений используется полиэтиленовая оболочка. Ввод кабеля внутрь производится через отверстие в закладной детали.
Процесс монтажа состоит из следующих этапов:
- Земляные работы. В местах установки пробуриваются котлованы для закладных деталей фундамента, а между ними роются котлованы для прокладки кабеля.
- Размещение провода. Для предотвращения повреждения силовой линии она помещается в полиэтиленовую оболочку. Благодаря ей можно заменить поврежденный участок, не прибегая к рытью нового котлована.
- Подключение. Коммутация производится внутри ствола через клеммную колодку. Она размещается в ревизионном отверстии и фиксируются на приваренной там скобе. Ревизионное отверстие для защиты от осадков и посторонних закрывается крышкой.
Купить складные осветительные опоры можно в нашей компании.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

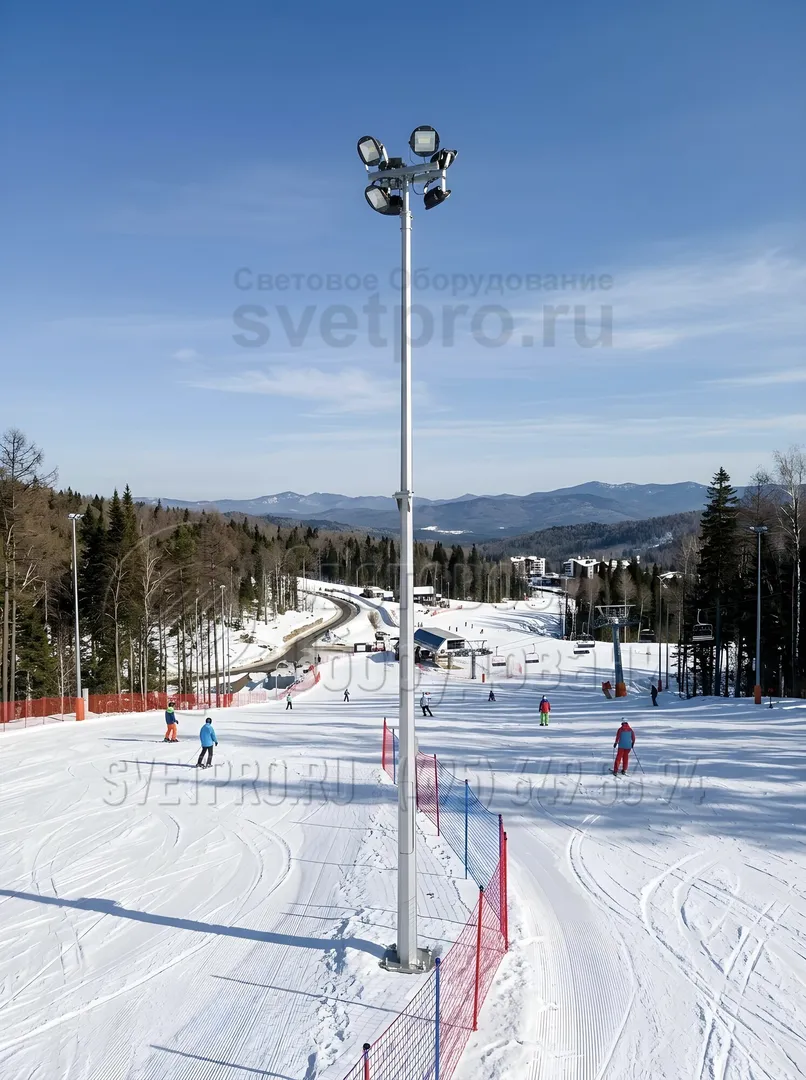

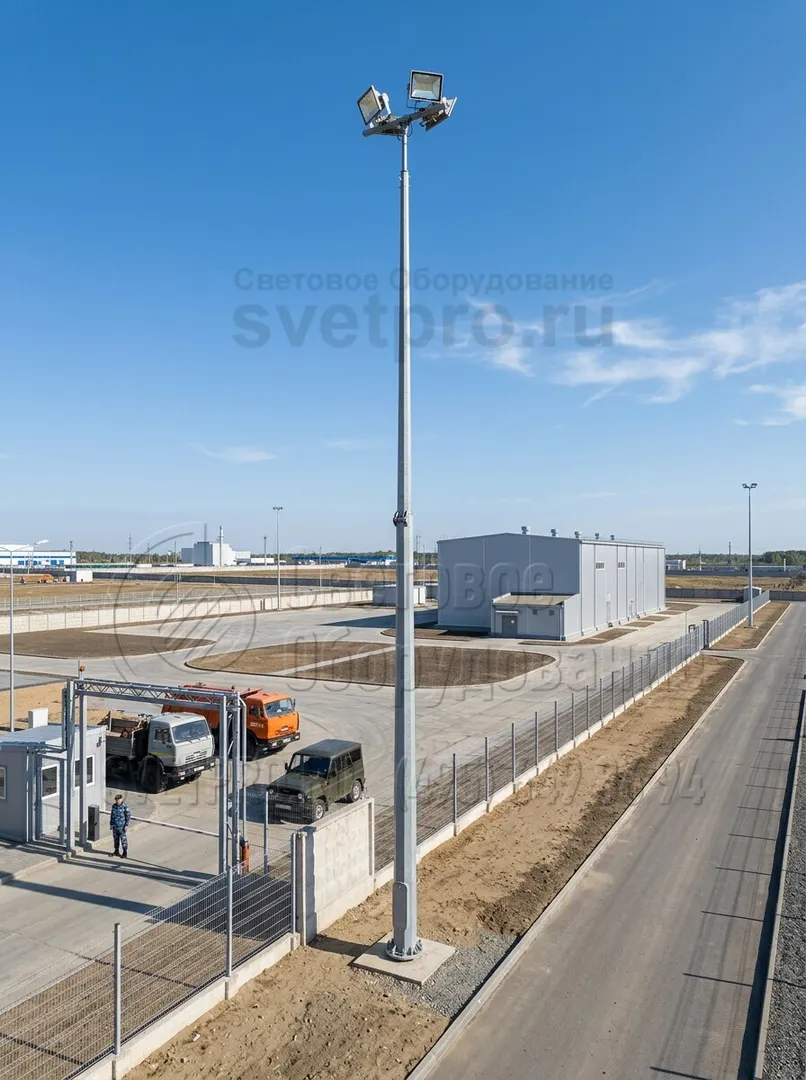

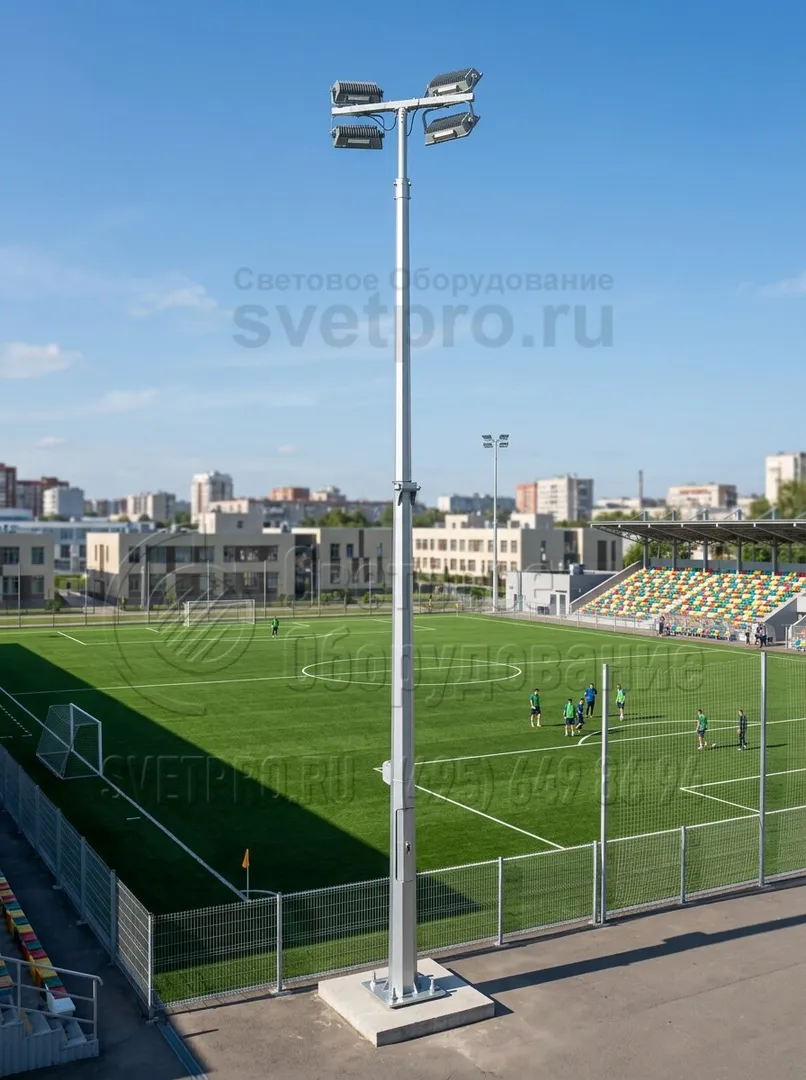

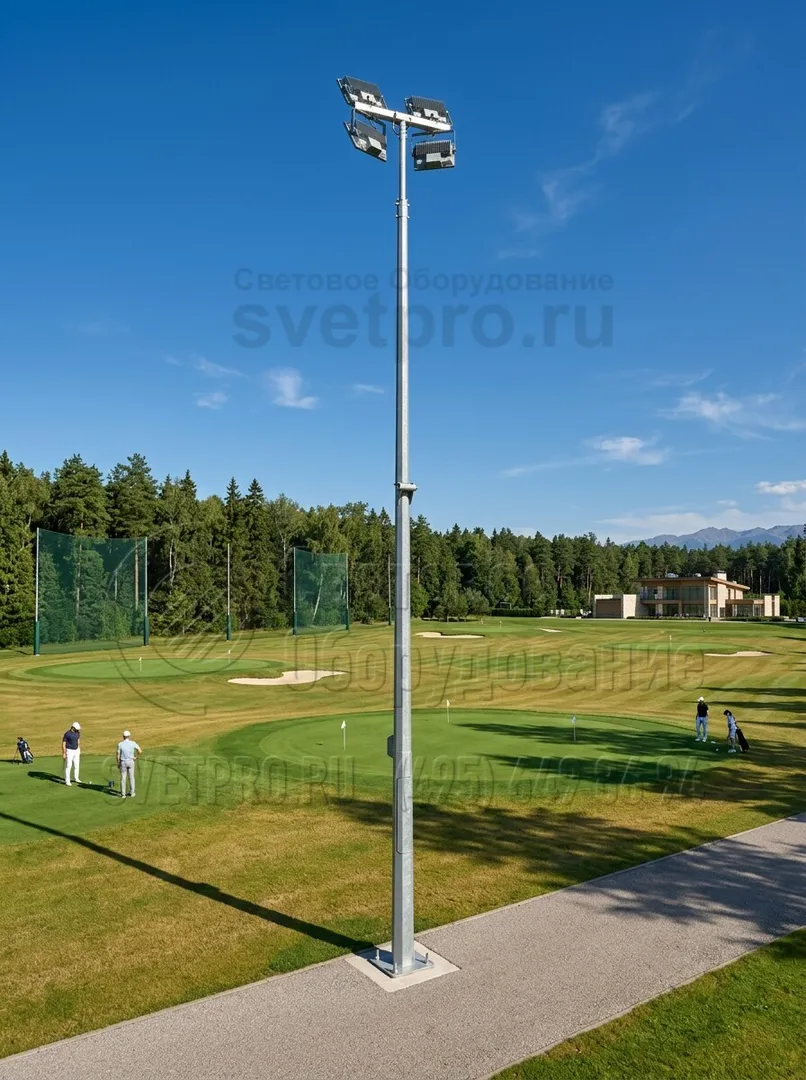

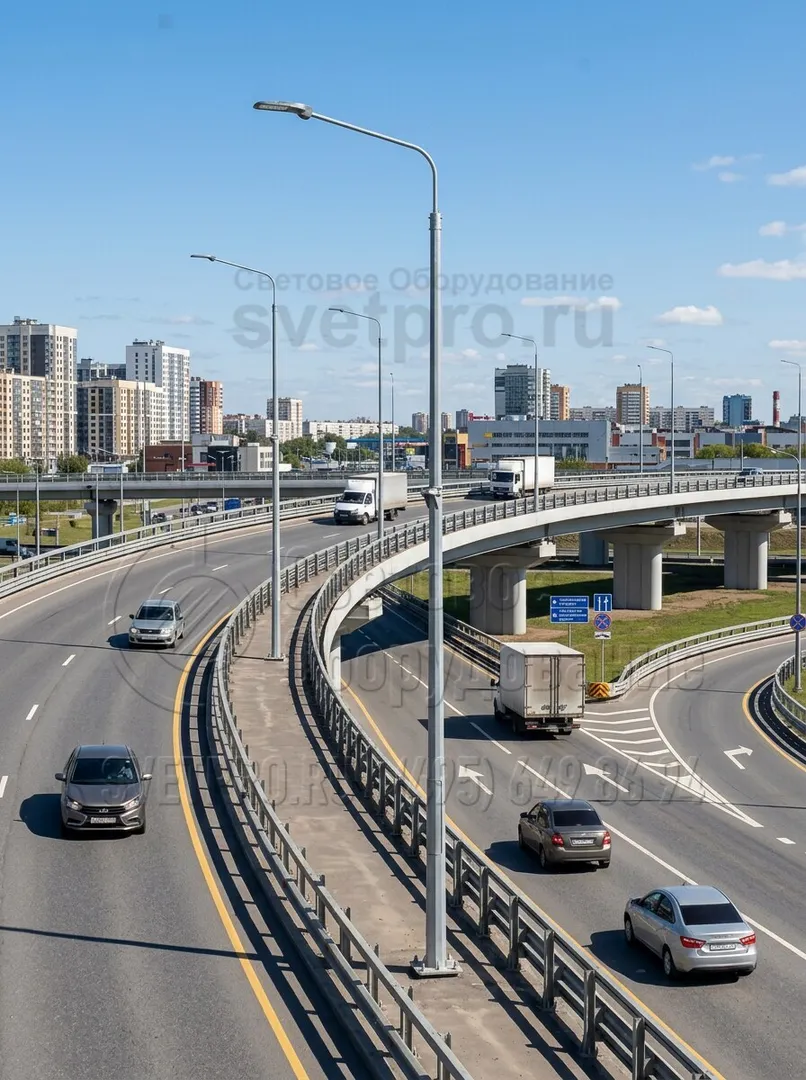

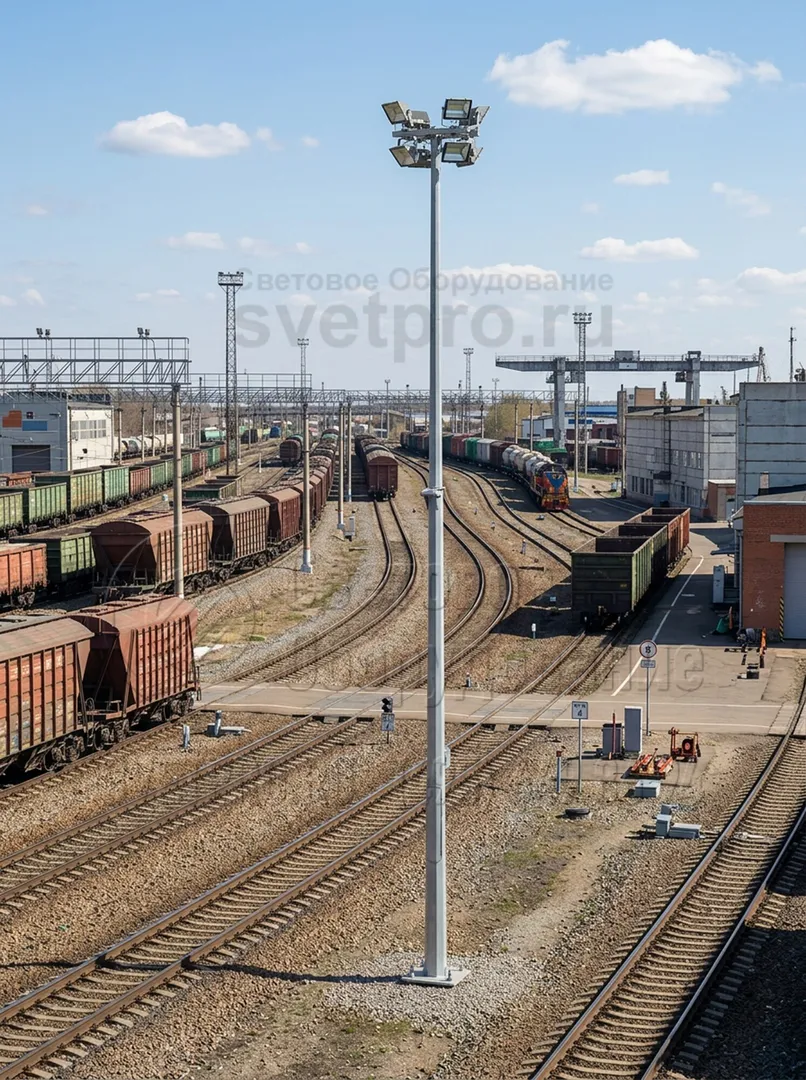

фото с объектов
|
|
