ОГКп-10,0-12,0 Опоры граненые конические несиловые прямостоечные
| Область применения: |
|
| Назначение: |
|
Цена*:
45 299
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Высота: | 10 м |
| Вес: | 154 кг |
| Верхний диаметр: | 69 мм |
| Нижний диаметр: | 175 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОГКп-10,0-12,0 |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | ||||||||
| ОГКп-10,0-12,0-ц | 45 299 ₽ | 10 | 175 | 69 | 2 | К80 | 154 | 1,24 | 0,17 | 0,25 |
| ОГКп-10,0-12,0-ц+по | 45 299 ₽ | 10 | 175 | 69 | 2 | К80 | 154 | 1,24 | 0,17 | 0,25 |
H - высота
h - подземная часть
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковое окрашивание
как выбрать опору?

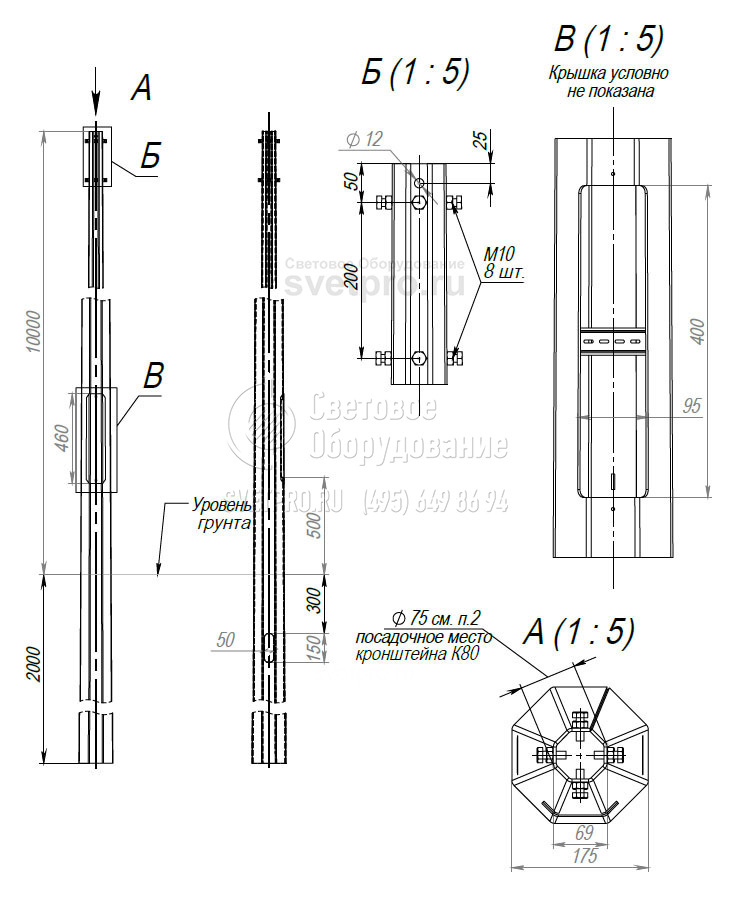

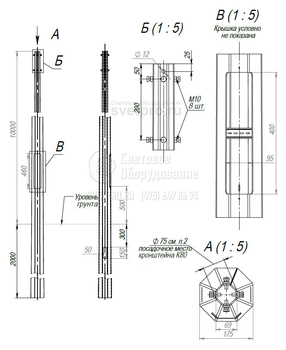

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ОГКп - опоры граненые конические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.

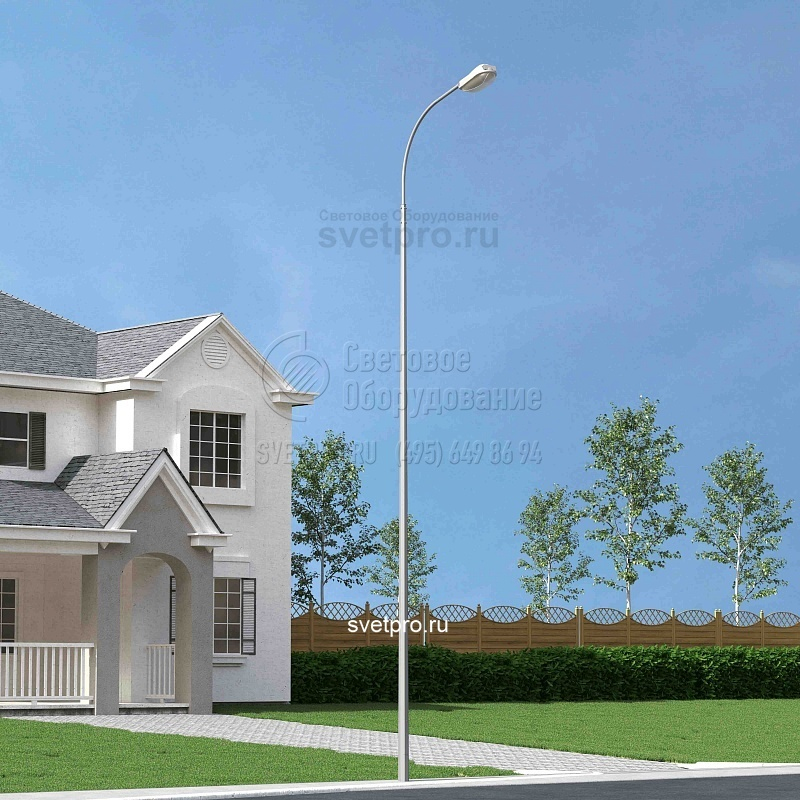

Фотогалерея
-
1. -
