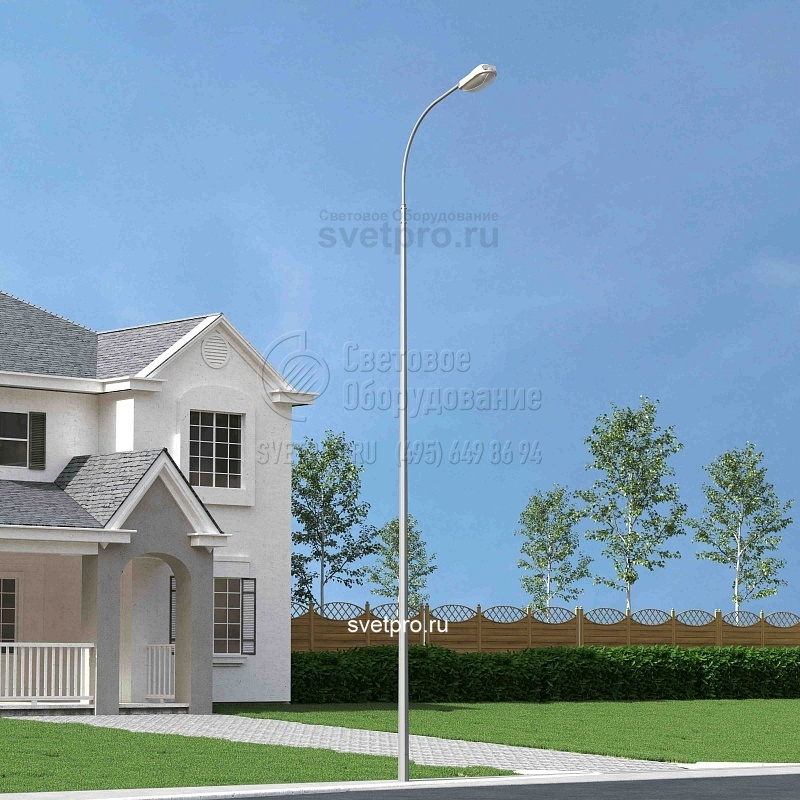

ОГКп-8,0-10,0 Опоры граненые конические несиловые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 8 м |
Вес: | 119 кг |
Верхний диаметр: | 69 мм |
Нижний диаметр: | 158 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОГКп-8,0-10,0 |
Производитель «Пересвет», Россия
как выбрать опору?

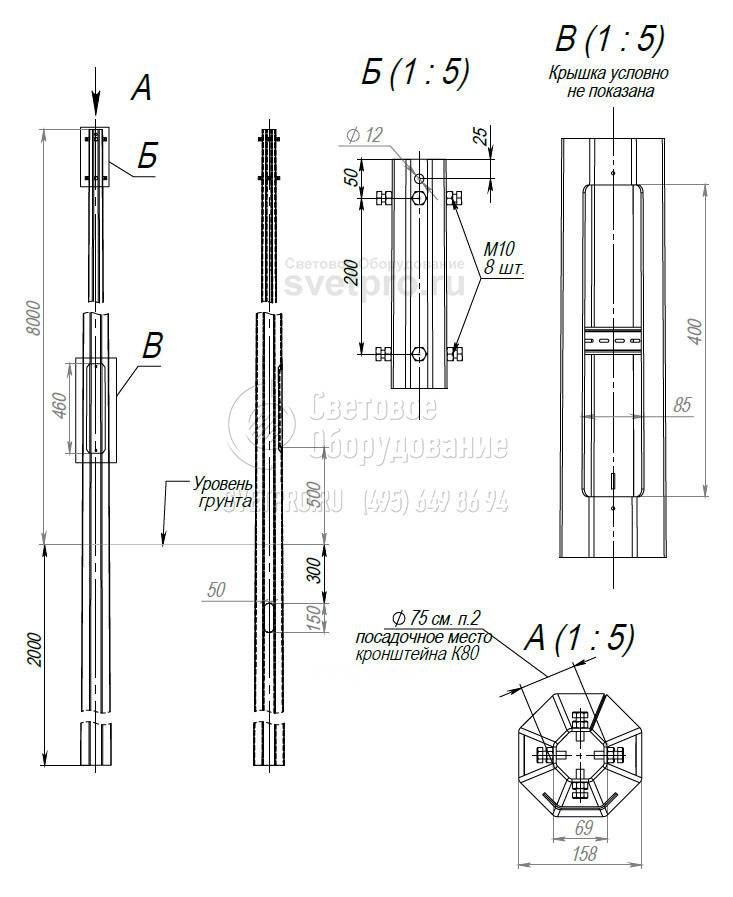

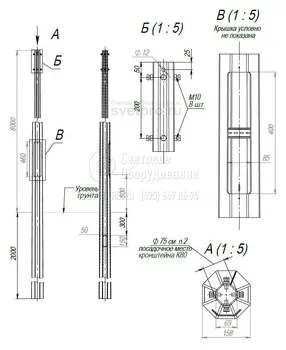

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||
ОГКп-8,0-10,0-ц | 8 | 158 | 69 | 2 | К80 | 119 | 1 | 0,14 | 0,26 |
ОГКп-8,0-10,0-ц+по | 8 | 158 | 69 | 2 | К80 | 119 | 1 | 0,14 | 0,26 |
H - высота
h - подземная часть
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКп - опоры граненые конические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
