ОГКп-4,0-5,2 Опоры граненые конические несиловые прямостоечные
| Область применения: |
|
| Назначение: |
|
| Высота: | 4 м |
| Вес: | 39 кг |
| Верхний диаметр: | 69 мм |
| Нижний диаметр: | 115 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОГКп-4,0-5,2 |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

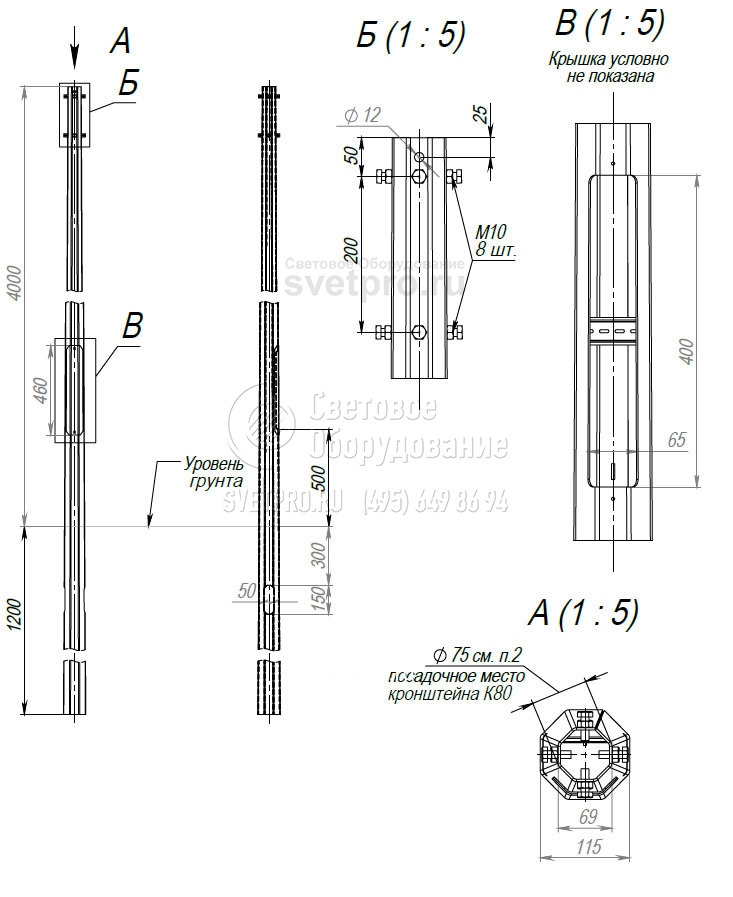

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | |||||||
| ОГКп-4,0-5,2-ц | 4 | 115 | 69 | 1,2 | К80 | 39 | 0,3 | 0,08 | 0,13 |
| ОГКп-4,0-5,2-ц+по | 4 | 115 | 69 | 1,2 | К80 | 39 | 0,3 | 0,08 | 0,13 |
H - высота
h - подземная часть
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКп - опоры граненые конические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.

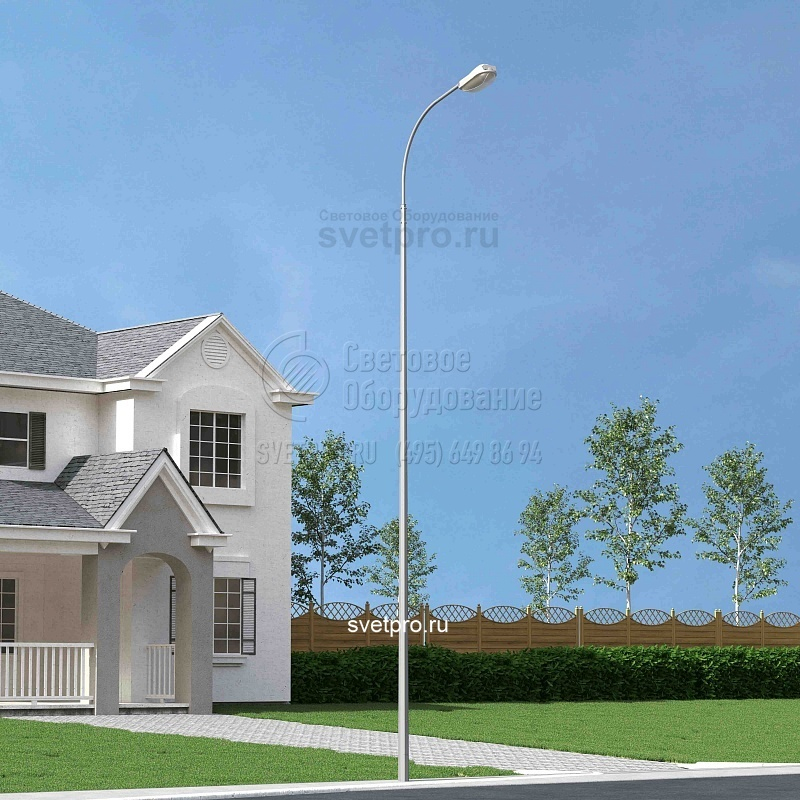

Фотогалерея
-
