ОГКп-9,0-11,0 Опоры граненые конические несиловые прямостоечные
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 136 кг |
| Верхний диаметр: | 69 мм |
| Нижний диаметр: | 167 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОГКп-9,0-11,0 |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

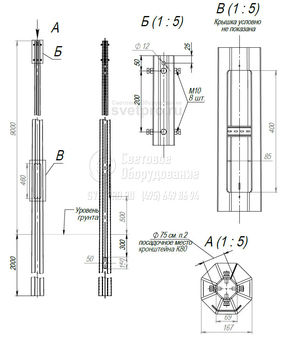

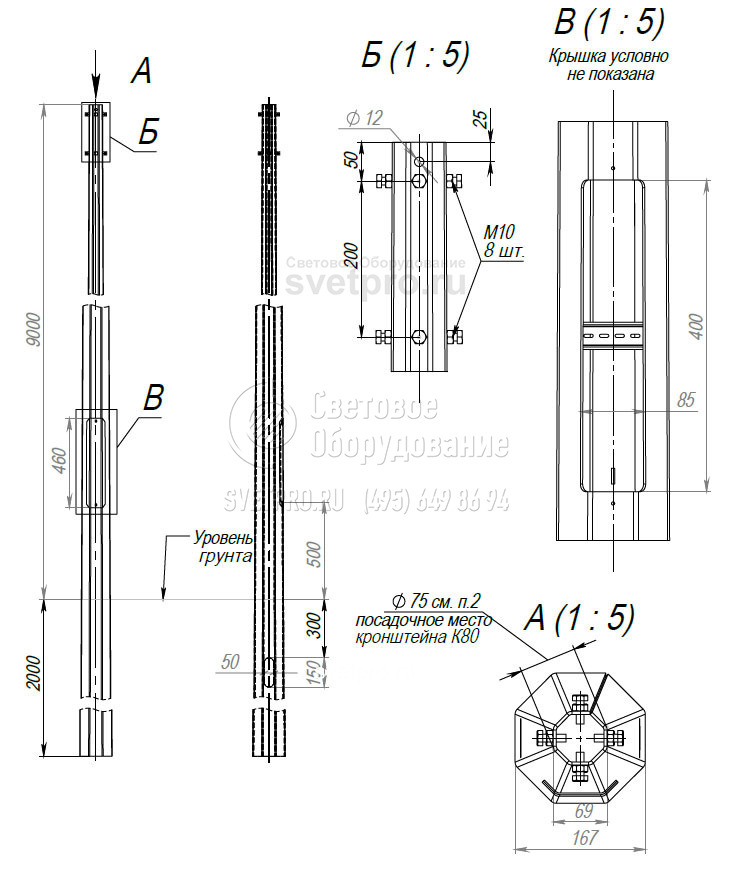

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | |||||||
| ОГКп-9,0-11,0-ц | 9 | 167 | 69 | 2 | К80 | 136 | 1,15 | 0,16 | 0,26 |
| ОГКп-9,0-11,0-ц+по | 9 | 167 | 69 | 2 | К80 | 136 | 1,15 | 0,16 | 0,26 |
H - высота
h - подземная часть
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКп - опоры граненые конические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.

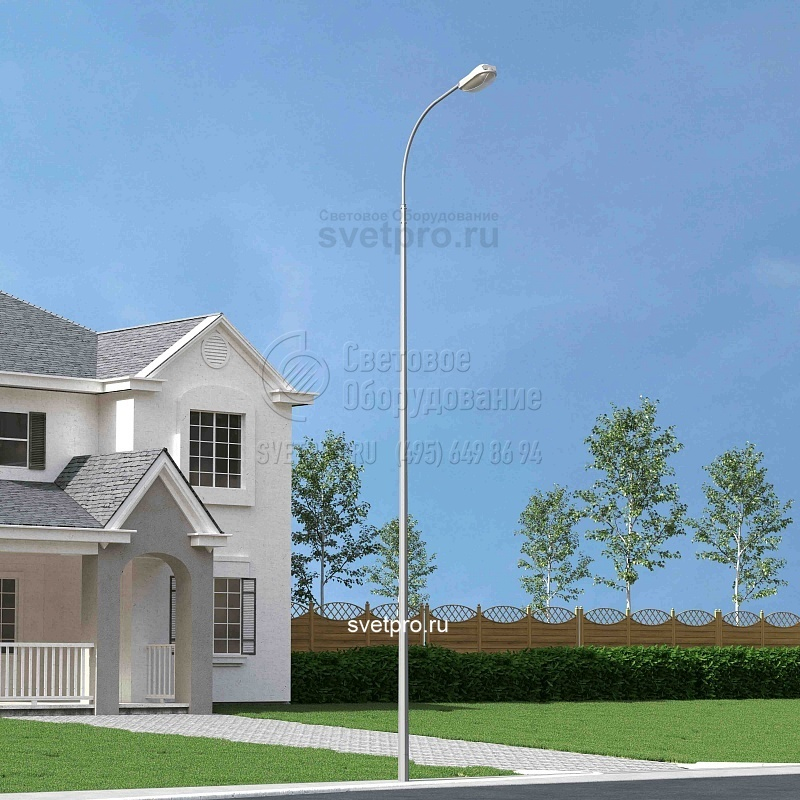

Фотогалерея
-
