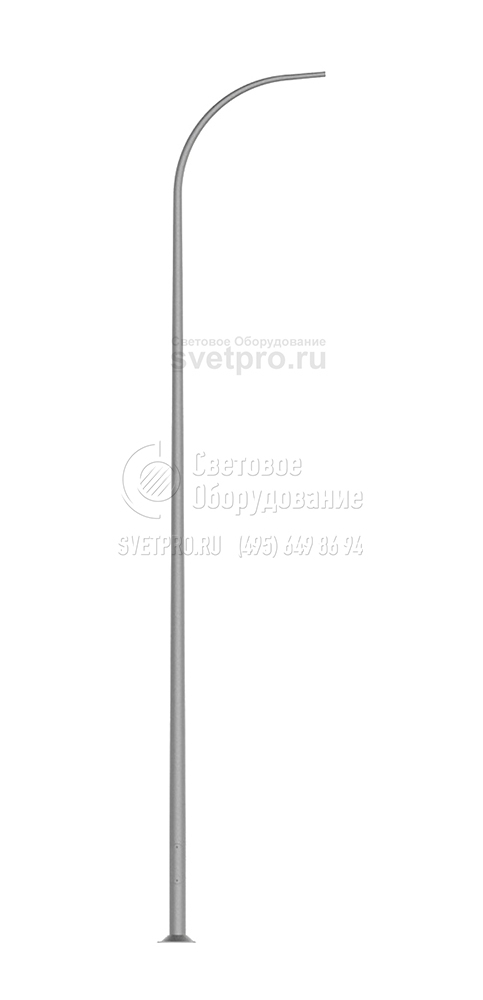

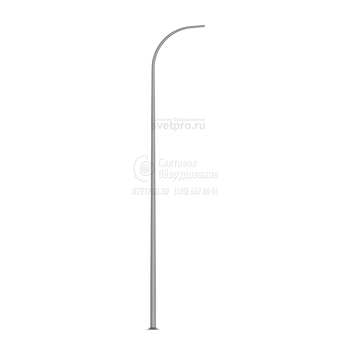

Тип SAL 9 WŁ1/1,5/3,2/5...SAL 12 WŁ1/1,5/5,2/5 Алюминиевые двухэлементные опоры с дугообразными оголовниками
Высота: | 9-12 м |
Вес: | 50,8-64,3 кг |
Верхний диаметр: | 60 мм |
Нижний диаметр: | 176 мм |
Материал: | анодированный алюминий |
Артикул производителя: | SAL 9 WŁ1/1,5/3,2/5...SAL 12 WŁ1/1,5/5,2/5 |
Габаритные размеры: | см. таблицу |
Производитель «ROSA», Польша
ОПИСАНИЕ
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал
Технические данные
Тип опоры | SAL 9 WŁ1/1,5/3,2/5 | SAL 9 WŁ1/2,0/3,2/5 | SAL 9 WŁ1/2,5/3,2/5 | SAL 10 WŁ1/1,5/3,7/5 | SAL 10 WŁ1/2,0/3,7/5 |
---|---|---|---|---|---|
Высота опоры H (мм) | 9000 | 9000 | 9000 | 10000 | 10000 |
Длина оголовника (мм) | 1500 | 2000 | 2500 | 1500 | 2000 |
Код | 42419/C... | 42422/C... | 42425/C... | 42437/C... | 42440/C... |
Вес нетто (кг) | 50,8 | 52,8 | 53,9 | 56 | 57 |
Ориентировочный единичный объем (м?)* | 0,67 | 0,73 | 0,8 | 0,74 | 0,82 |
Предлагаемые светильники для монтажа непосредственно на опоре | CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA | ||||
Тип фундамента / Тип анкерного устройства | B-71 / Z-71 | B-70 / Z-70 | B-70 / Z-70 | B-71 / Z-71 | B-70 / Z-70 |
Болтовое соединение | 4 x M24 | 4 x M24 | 4 x M24 | 4 x M24 | 4 x M24 |
Код фундамента / код анкерного устройства | 311171 / 311271 | 311170 / 311270 | 311170 / 311270 | 311171 / 311271 | 311170 / 311270 |
Комплект соединительных элементов | 4012 | ||||
Размер основания (сторона /расстояние болтов / толщина) (мм) | 400 / 300 / 12 |
Тип опоры | SAL 10 WŁ1/2,5/3,7/5 | SAL 11 WŁ1/1,5/4,7/5 | SAL 11 WŁ1/2,0/4,7/5 | SAL 12 WŁ1/1,5/5,2/5 |
---|---|---|---|---|
Высота опоры H (мм) | 10000 | 11000 | 11000 | 12000 |
Длина оголовника (мм) | 2500 | 1500 | 2000 | 1500 |
Код | 42443/C... | 42451/C... | 42453,/C... | 42455/C... |
Вес нетто (кг) | 59,1 | 59,1 | 61,2 | 64,3 |
Ориентировочный единичный объем (м?)* | 0,89 | 0,82 | 0,92 | 0,89 |
Предлагаемые светильники для монтажа непосредственно на опоре | CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA | |||
Тип фундамента / Тип анкерного устройства | B-70 / Z-70 | B-71 / Z-71 | B-70 / Z-70 | B-71 / Z-71 |
Болтовое соединение | 4 x M24 | 4 x M24 | 4 x M24 | 4 x M24 |
Код фундамента / код анкерного устройства | 311170 / 311270 | 311171 / 311271 | 311170 / 311270 | 311171 / 311271 |
Комплект соединительных элементов | 4012 | |||
Размер основания (сторона /расстояние болтов / толщина) (мм) | 400 / 300 / 12 |
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

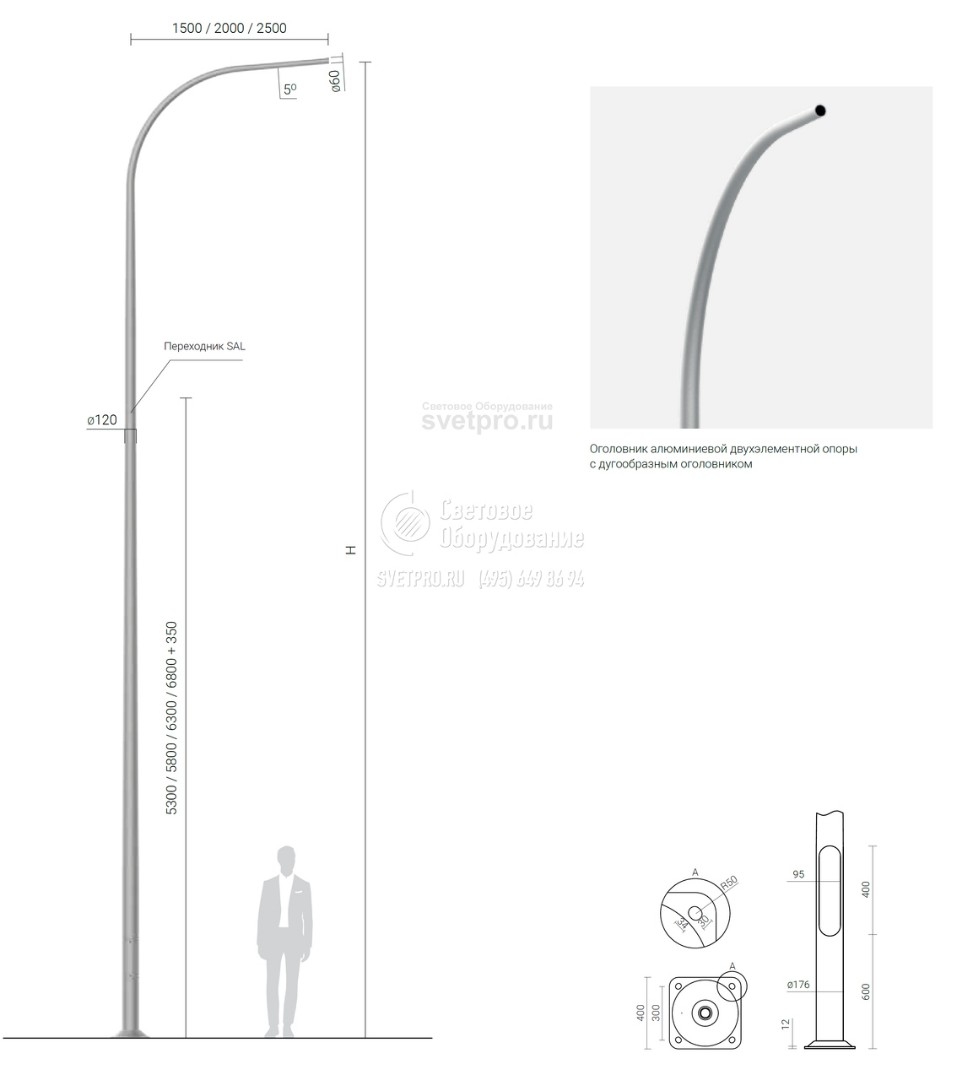

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
SAL-9 WŁ 1/1,5/3,2/5 код 42419 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,78 | 0,64 | 0,46 | 0,41 |
SAL-9 WŁ 1/2,0/3,2/5 код 42422 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,65 | 0,52 | 0,36 | 0,31 |
SAL-9 WŁ 1/2,5/3,2/5 код 42425 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,56 | 0,45 | 0,3 | 0,25 |
SAL-10 WŁ 1/1,5/3,7/5 код 42437 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,56 | 0,44 | 0,29 | 0,25 |
SAL-10 WŁ 1/2,0/3,7/5 код 42440 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,48 | 0,37 | 0,23 | 0,19 |
SAL-10 WŁ 1/2,5/3,7/5 код 42443 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,38 | 0,29 | 0,16 | 0,12 |
SAL-11 WŁ 1/1,5/4,7/5 код 42451 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,38 | 0,28 | 0,15 | 0,12 |
SAL-11 WŁ 1/2,0/4,7/5 код 42453 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,29 | 0,2 | x | x |
SAL-12 WŁ 1/1,5/5,2/5 код 42455 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
15 | 0,14 | x | x | x |
