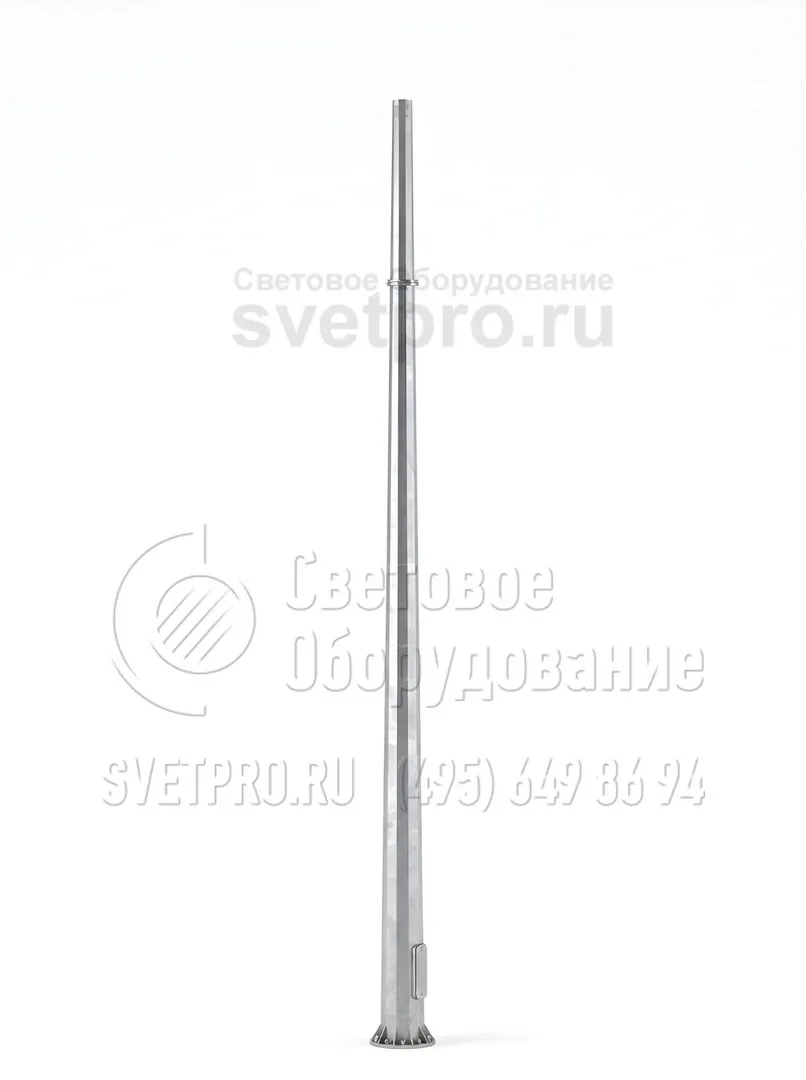

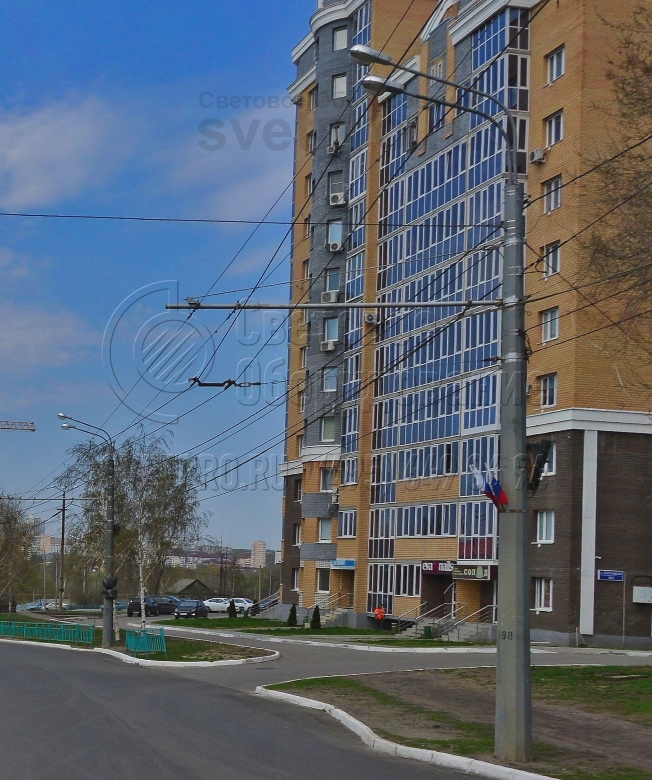

ТФГ-1000-10 Опора контактной сети фланцевая граненая высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-1000-10 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 660 мм |
| Нижний диаметр: | 470 мм |
| Верхний диаметр: | 200 мм |
| Вес: | 559 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-1000-10,0-01**-ц | ЗФ-30/12/Д550-3,0-б | 559 | Ф14, Ф19 | 1000 | 10000 | 3000 | 470 | 200 | М30 | 660 | 550 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Фланцевая опорная конструкция ТФГ-1000-10 относится к граненым металлоконструкциям с высокой расчетной нагрузкой. Изделие применяется при необходимости организовать освещение на объектах городской инфраструктуры, автодорогах, кварталах многоэтажной и частной застройки. Столбы такого типа также используются для подвода линий контактной сети, подвеса силовых проводов, размещения дорожных знаков и указателей.
Изготавливаются трубчатые опоры из стального металлопроката, сгибаемого особым образом для получения граней. Готовая конструкция обладает высокой устойчивостью, граненая поверхность снижает ее вес, упрощает доставку и установку. Металл защищен от развития коррозии и воздействия внешних факторов среды горячим цинкованием. Такая обработка увеличивает срок эксплуатации конструкции до 30 лет.
Опора высотой 10 м устанавливается на бетонный фундамент, внутри которого находится закладной металлический элемент. Для фиксации столба к закладной детали используется фланцевое соединение.
фото с объектов
Фотогалерея
-

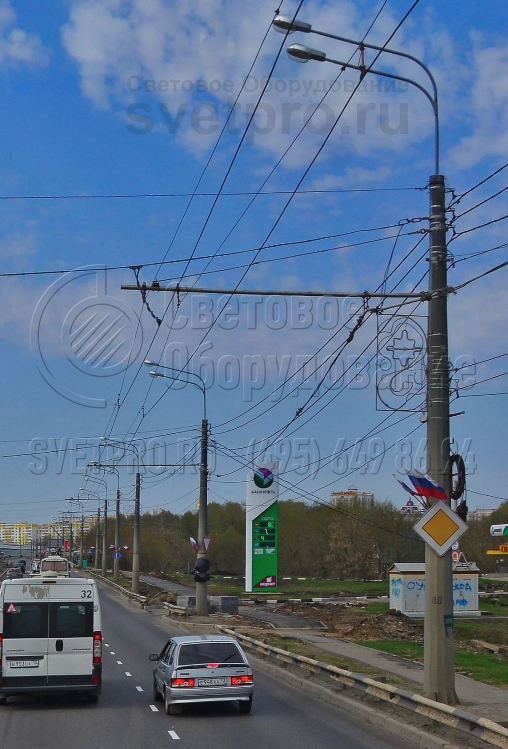

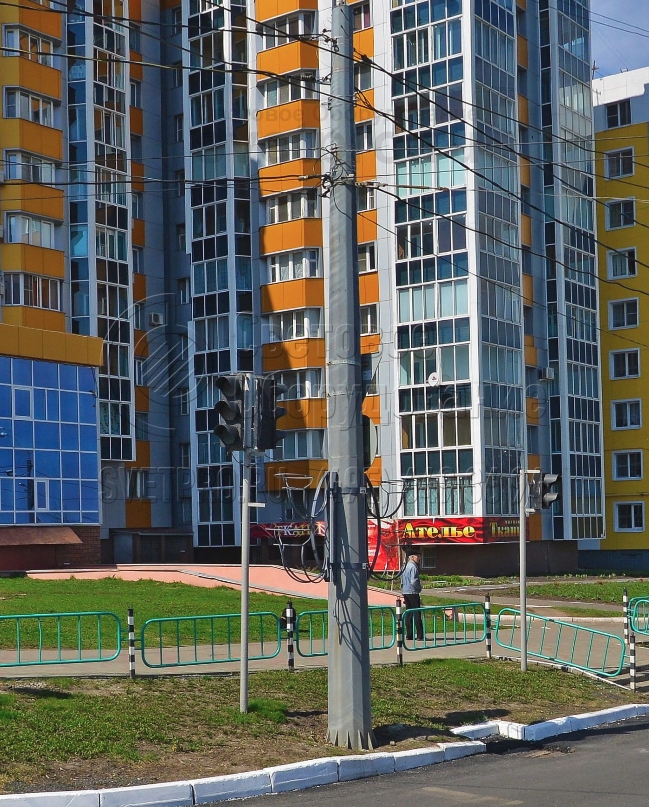

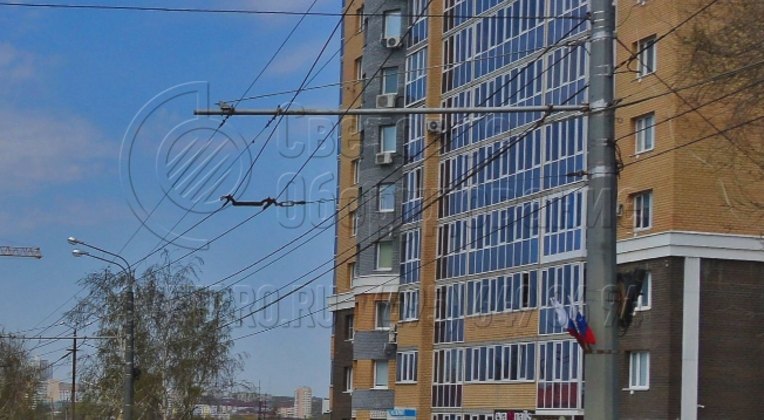

1. Опора ТФГ (на фото) может выдержать нагрузку на оголовок до 1 тонны. Для ее производства используется листовой стальной прокат. Производитель получает сырье в рулонах и тщательно контролирует качество. Поэтому покупатель получает изделия с гарантированной прочностью и долговечностью.
-

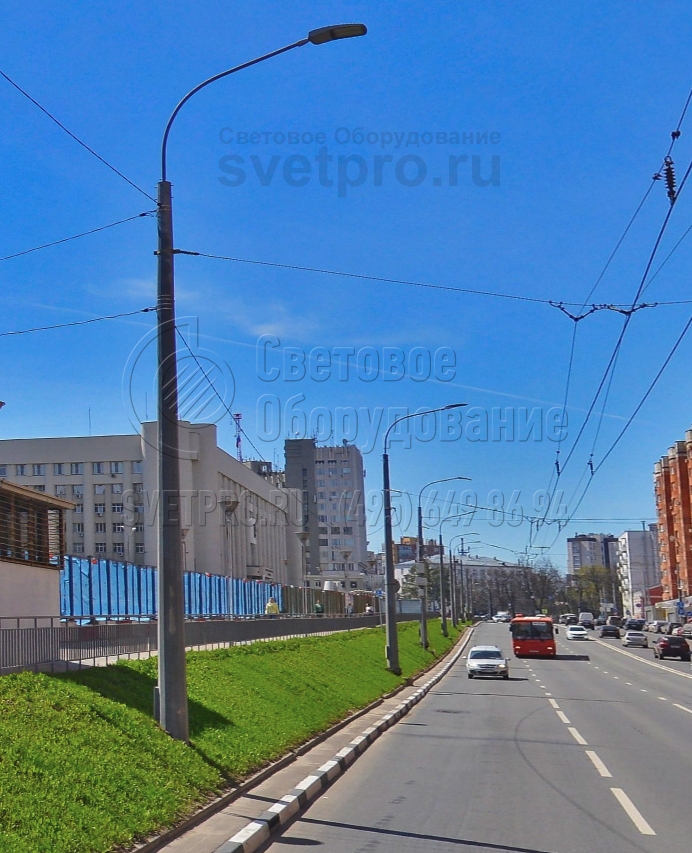

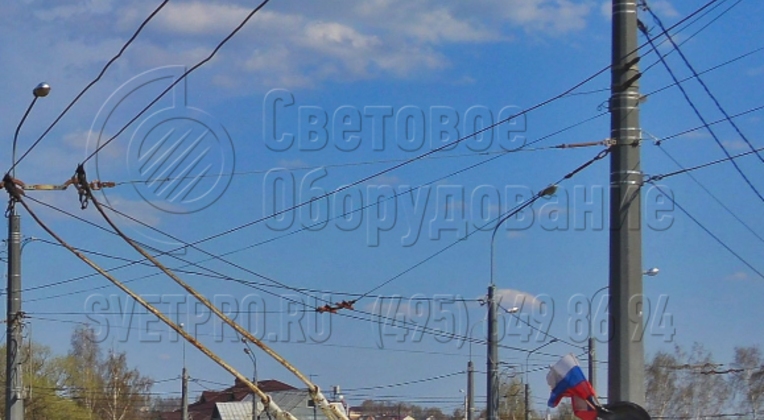

2. Граненая опора на фото сделана из листовой стали, которая перед этим разрезается на детали с помощью струи плазмы. Автоматизированный процесс раскроя дает возможность точно соблюсти размеры конструкции и избежать последующей механической обработки кромок. Это снижает цену изделия. -

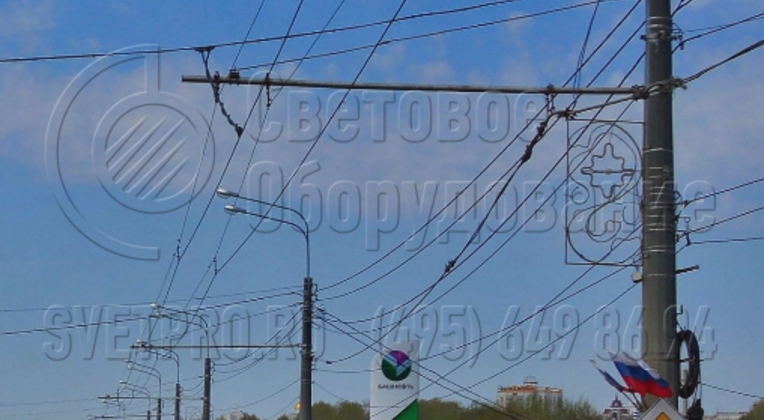

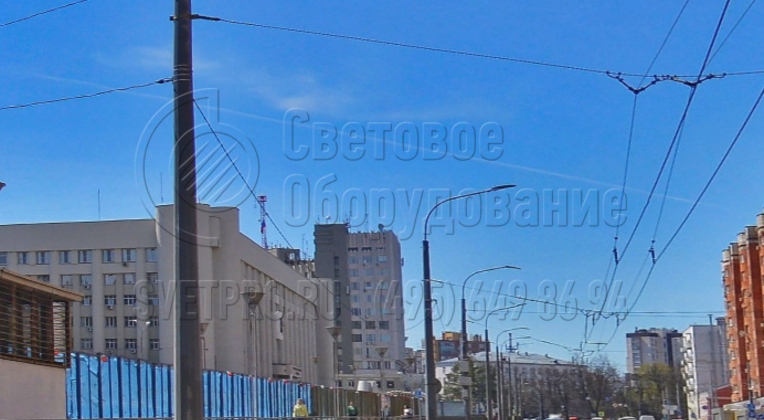

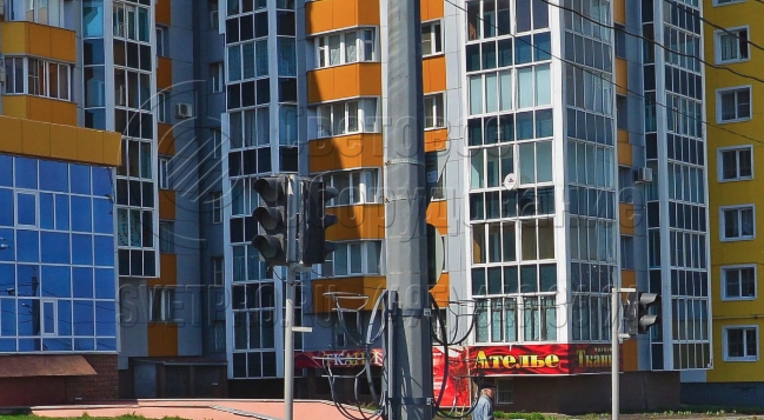

3. Ствол на фото предназначен для крепления консоли с контактными проводами троллейбусов. Однако одновременно с этим к нему подвешено огромное количество силовых линий, установлены мощные приборы освещения, дорожный знак и декоративные элементы для украшения улицы. -

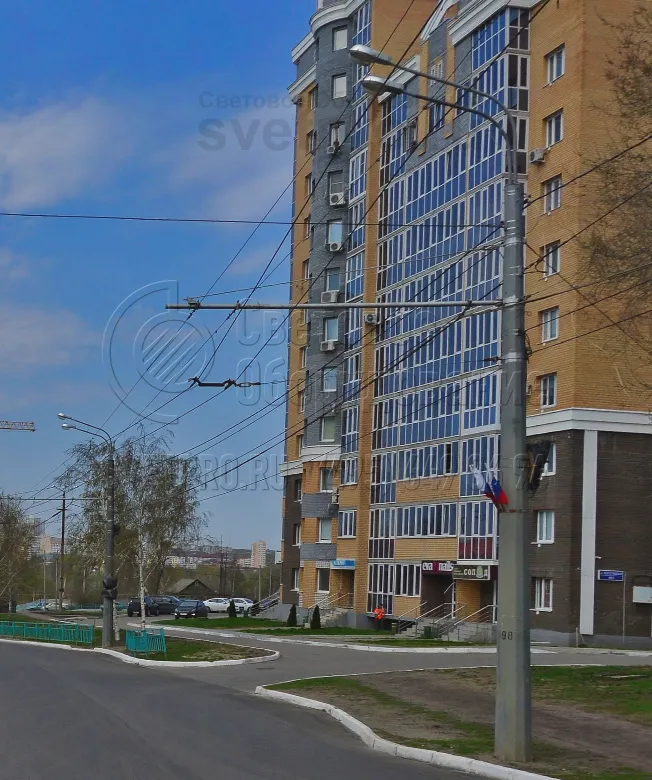

4. Несмотря на минималистичный дизайн опоры ТФГ, ее можно использовать как декоративную. Для этого на корпус устанавливаются украшения из стального проката, светодиодных лент, других материалов. Силовые провода подвешены к верхней части опоры с помощью накладных кронштейнов. -

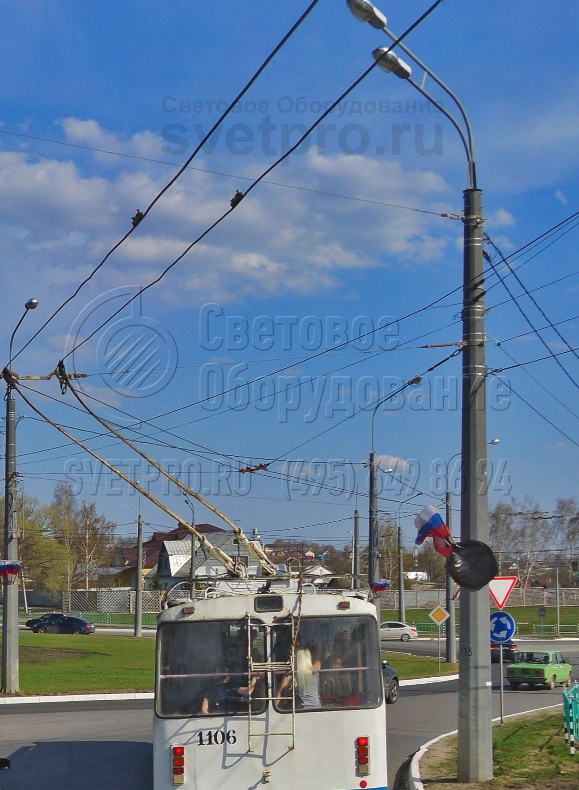

5. Фланцевые опоры легко устанавливать в местности со сложным рельефом. Если нужно разместить ствол со смещением относительно фундамента, на закладную деталь фундамента прикручивается дополнительная консоль. Ее длина определяется индивидуально в зависимости от места установки конструкции.
