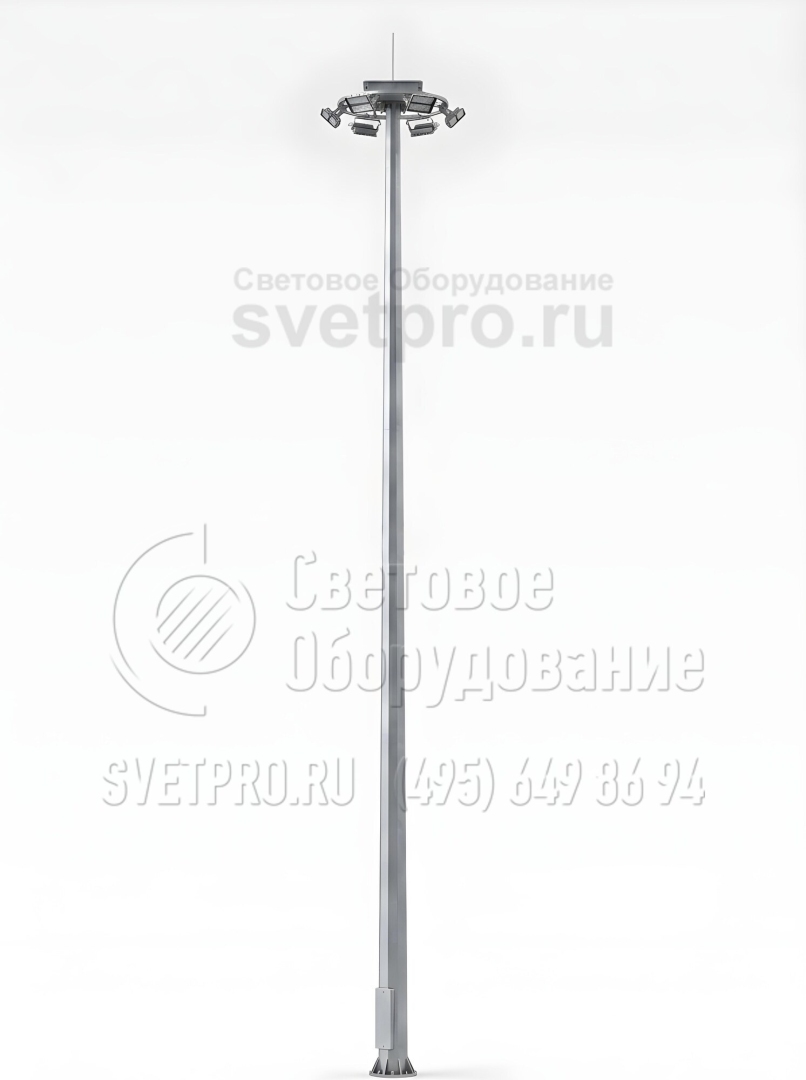

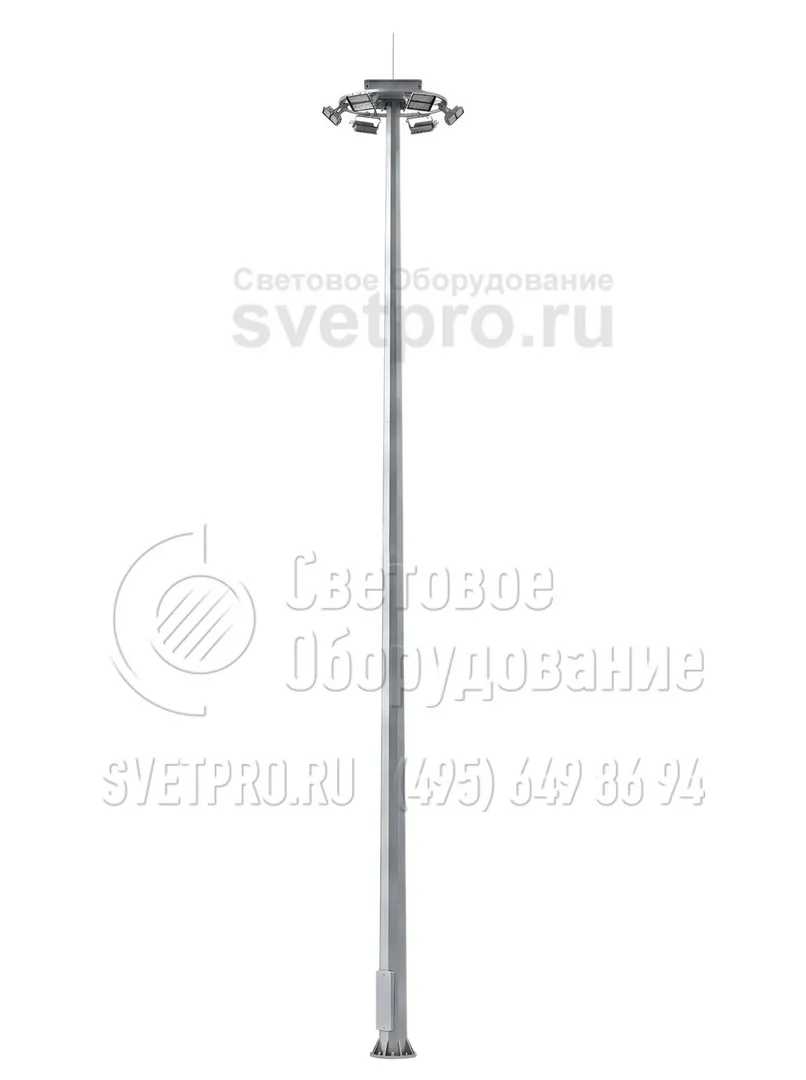

МГФ-40-М Мачта с мобильной короной высота 40 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-40-М |
| Количество секций: | 2-5 |
| Количество световых приборов: | до 12 |
| Количество крепежный отверстий: | 8-24 |
| Нижний диаметр: | 780 мм |
| Верхний диаметр: | 230 мм |
| Вес: | 2837/3494 кг |
| Высота: | 40 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

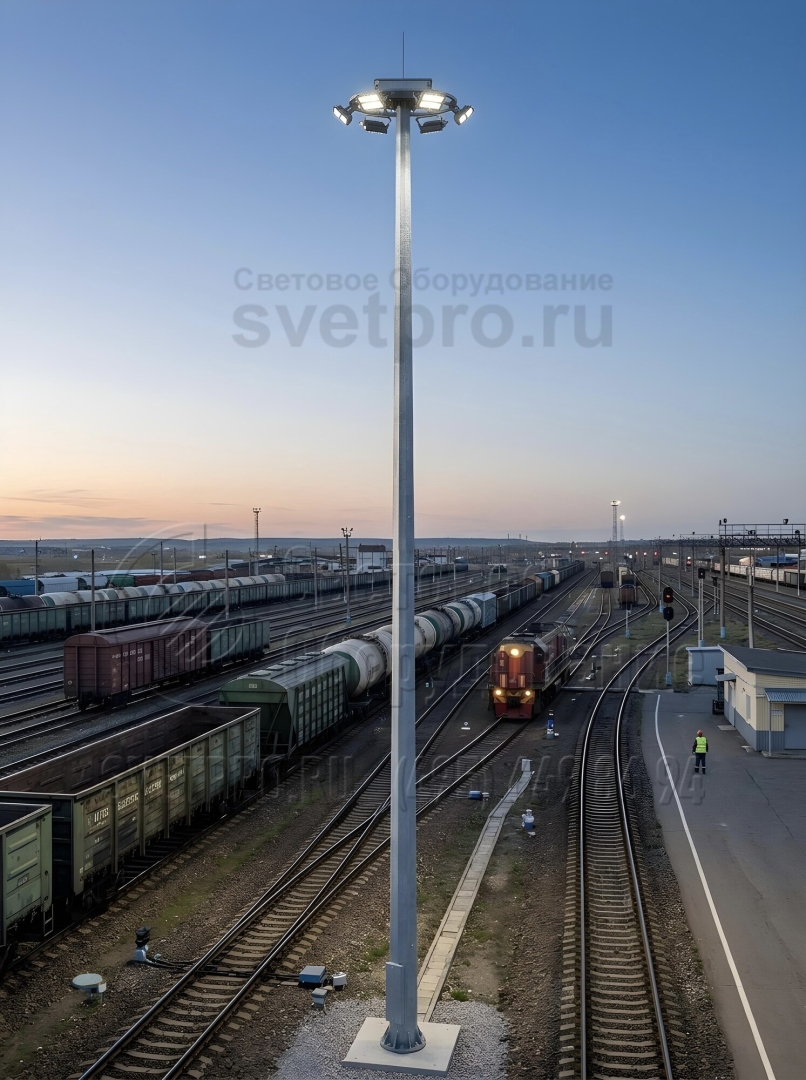

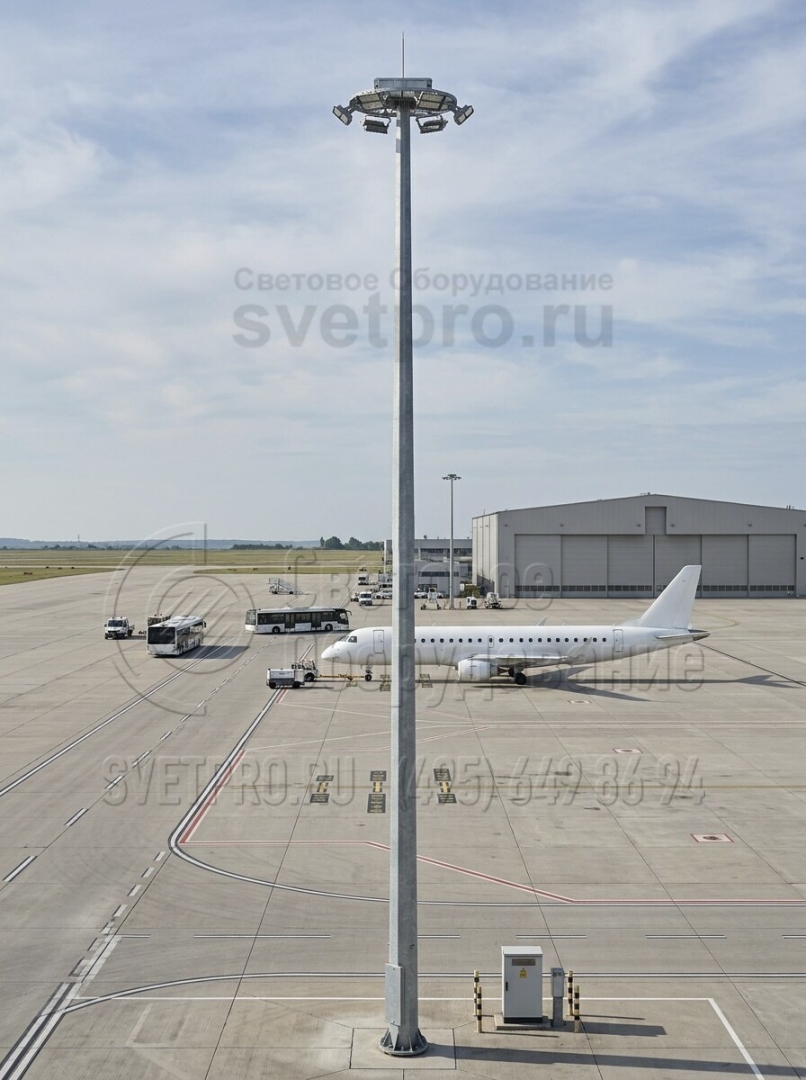

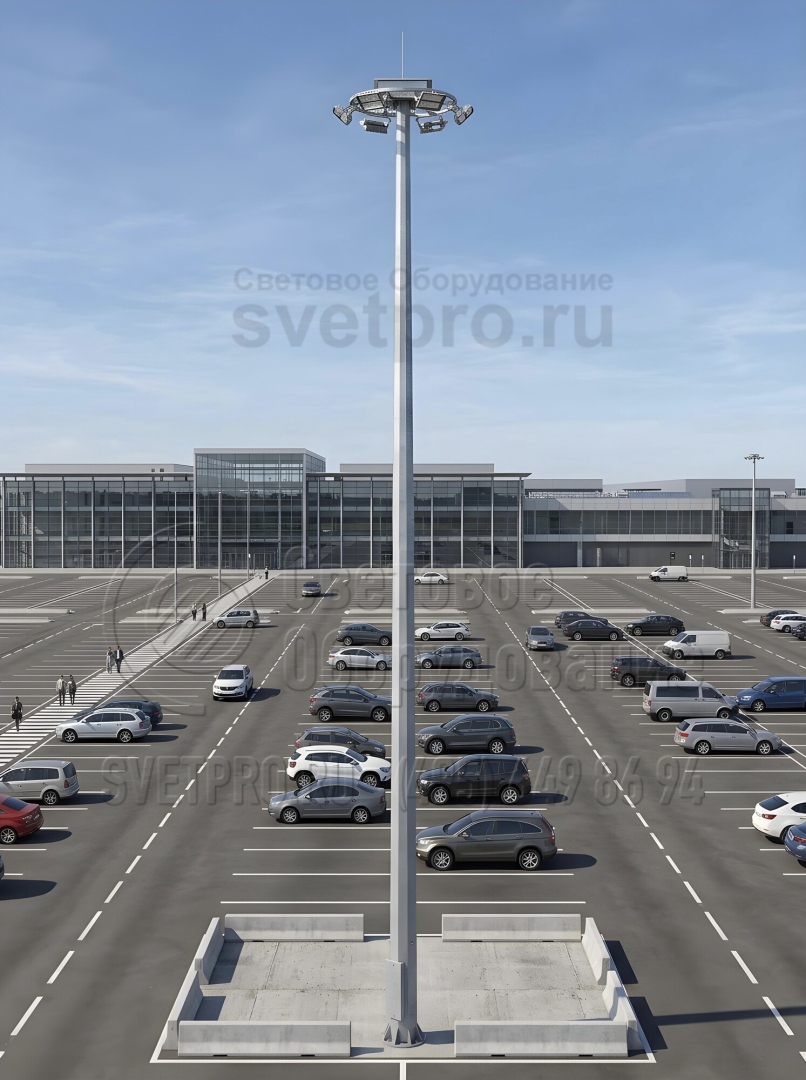

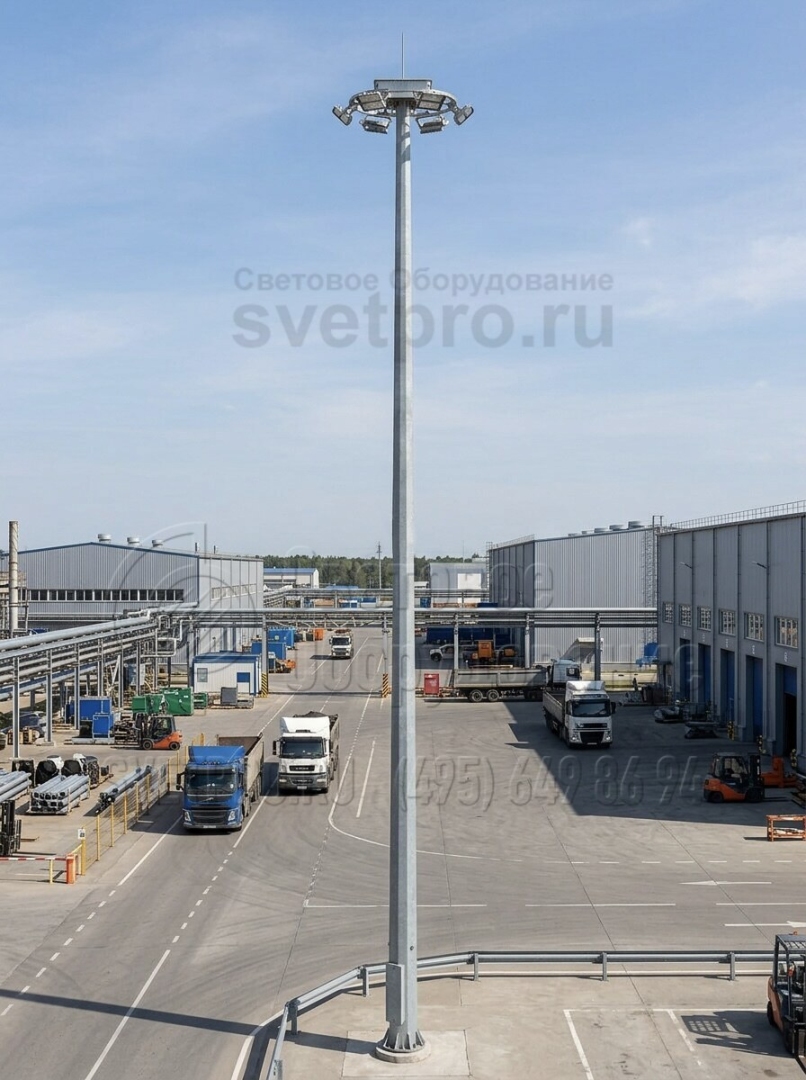

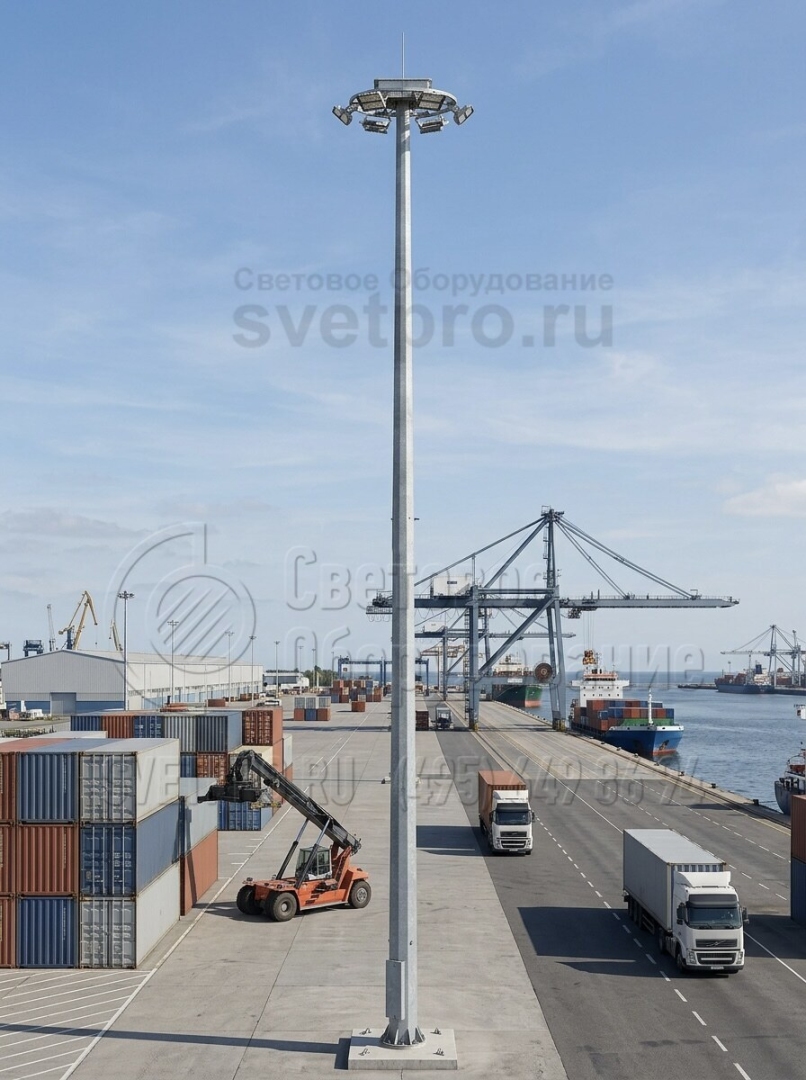

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-М. Таблица 1
| Обозначение мачты | Высота ствола мачты, м | Кол-во секций, шт | Масса, кг | Грузоподъемность механического привода, кг | Кол-во ОП, шт | Параметры ствола, мм | Ветровые районы эксплуатации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М MAX, тм | Q MAX, т | N, т | |||||||
| МГФ-40-М(Х)-Y-Z-ц | 40 | 4 | 2837 | 500, 800 | от 6 до 12 | 230 | 780 | до IV | 75,8 | 2,82 | 3,46 |
| МГФ-40-М(Х)-Y-Z-ц | 40 | 4 | 3494 | 500, 800 | от 6 до 12 | 230 | 780 | V и выше | 117,3 | 4,29 | 4,45 |
Основные параметры мачт МГФ-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| МГФ-40-М(Х)-Y-Z-ц | ЗА-36/20/Д900-1,3-хц | 36 | 20 | 1030 | 900 |
ОПИСАНИЕ

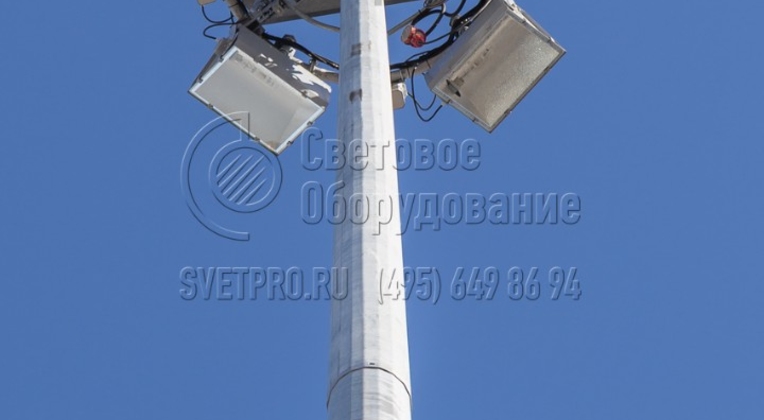

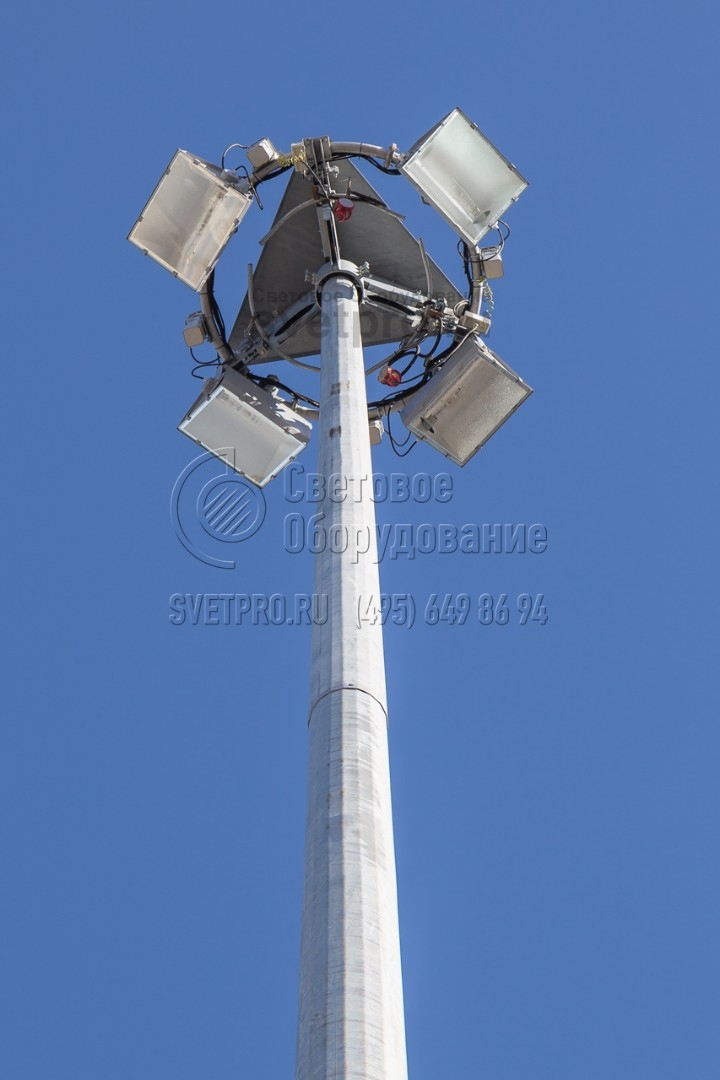

МГФ-40-М – модель мачты с подвижной короной высотой 40 м. Благодаря размещению на высоте мощных прожекторов мачтовая опора способна обеспечить качественное освещение большого пространства и открытых территорий. За счет механизма передвижения короны обслуживание установленной светотехники производится без использования высотной техники. Опорные мачты МГФ-40-М – оптимальный выбор для освещения территорий крупных спортивных объектов, автостоянок, аэропортов.

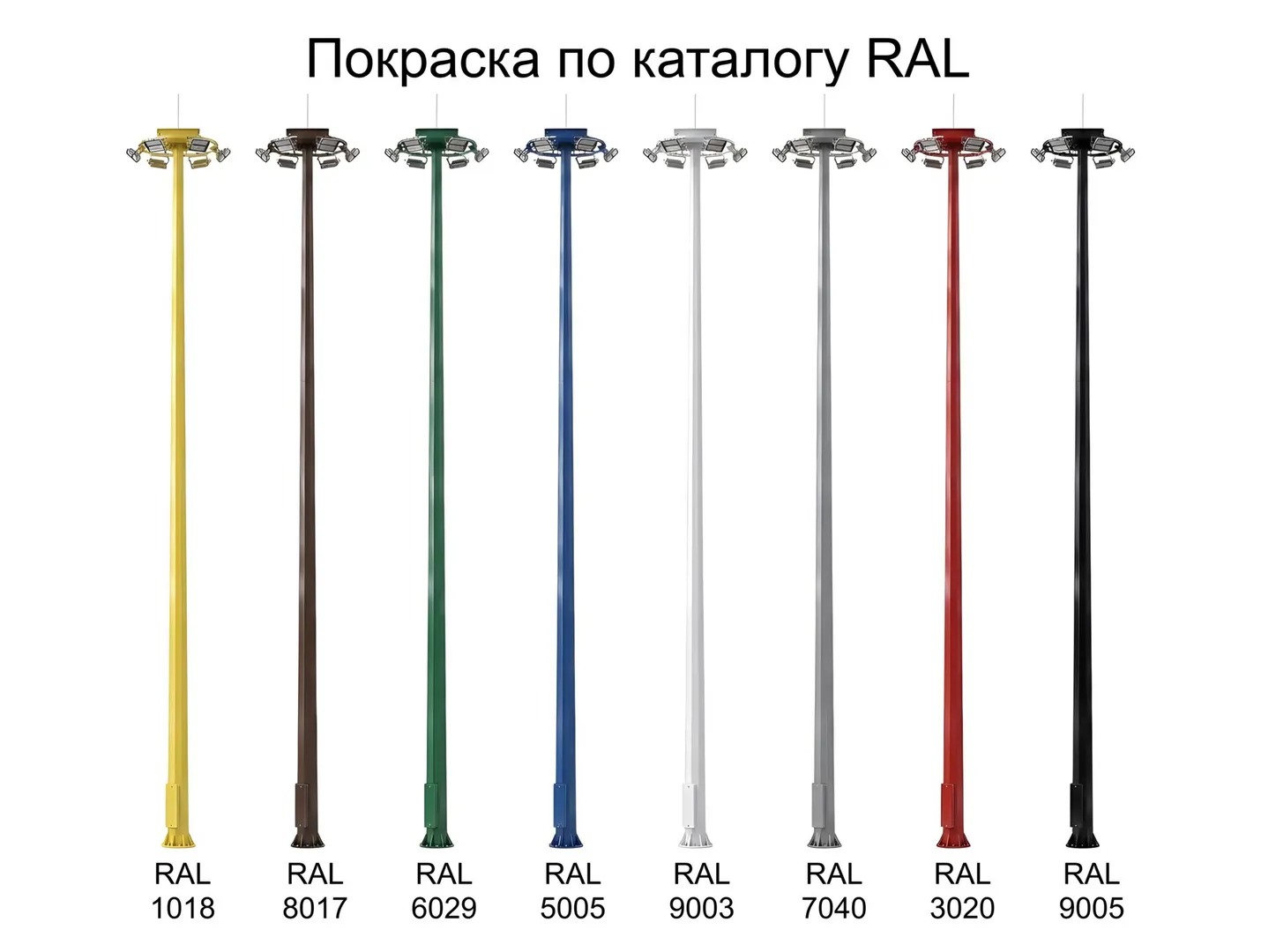

Ствол опоры образован четырьмя металлическими секциями, обработанными горячим цинкованием для защиты от коррозии и влияния внешних негативных факторов. Надежная защита изделия увеличивает срок его эксплуатации до 30 лет. При необходимости конструкция может дополнительно окрашиваться красителем с выбором оттенка по каталогу RAL. Подвод питающих кабелей к светотехнике осуществляется внутри опоры.
Монтаж высотной мачты выполняется на бетонный фундамент, предварительная подготовка которого предполагает установку закладной детали. Соединение опоры и ЗДФ осуществляется через фланец.

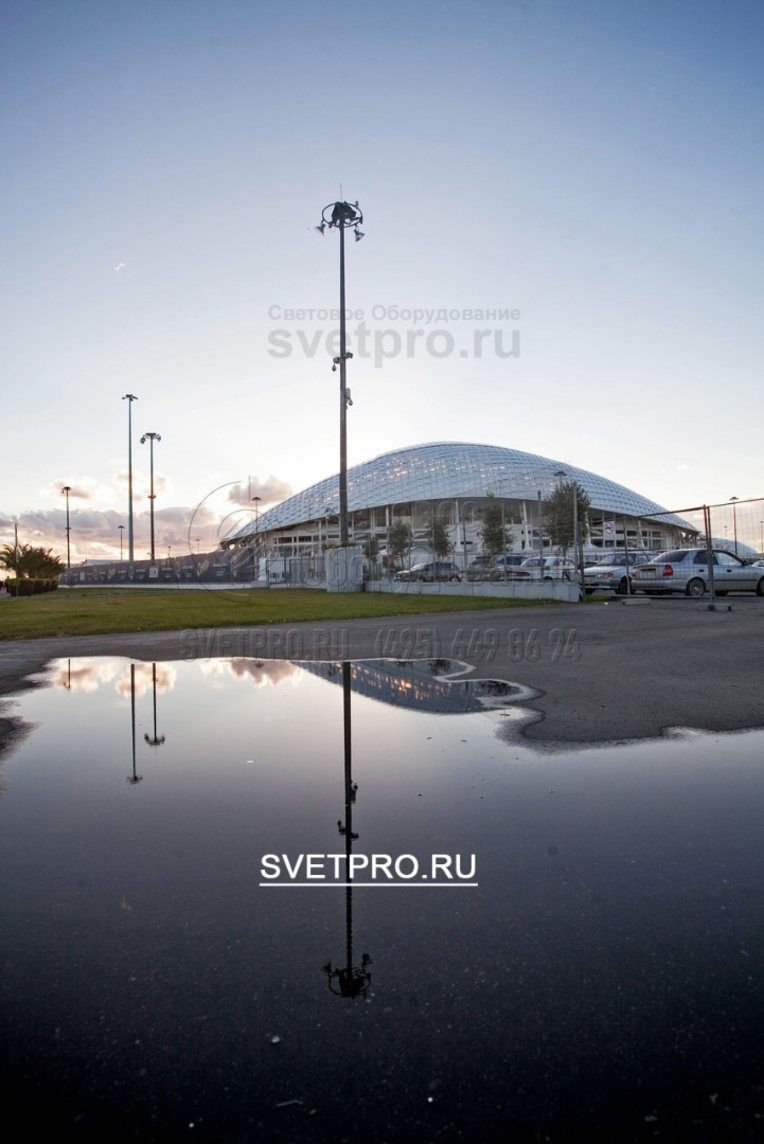

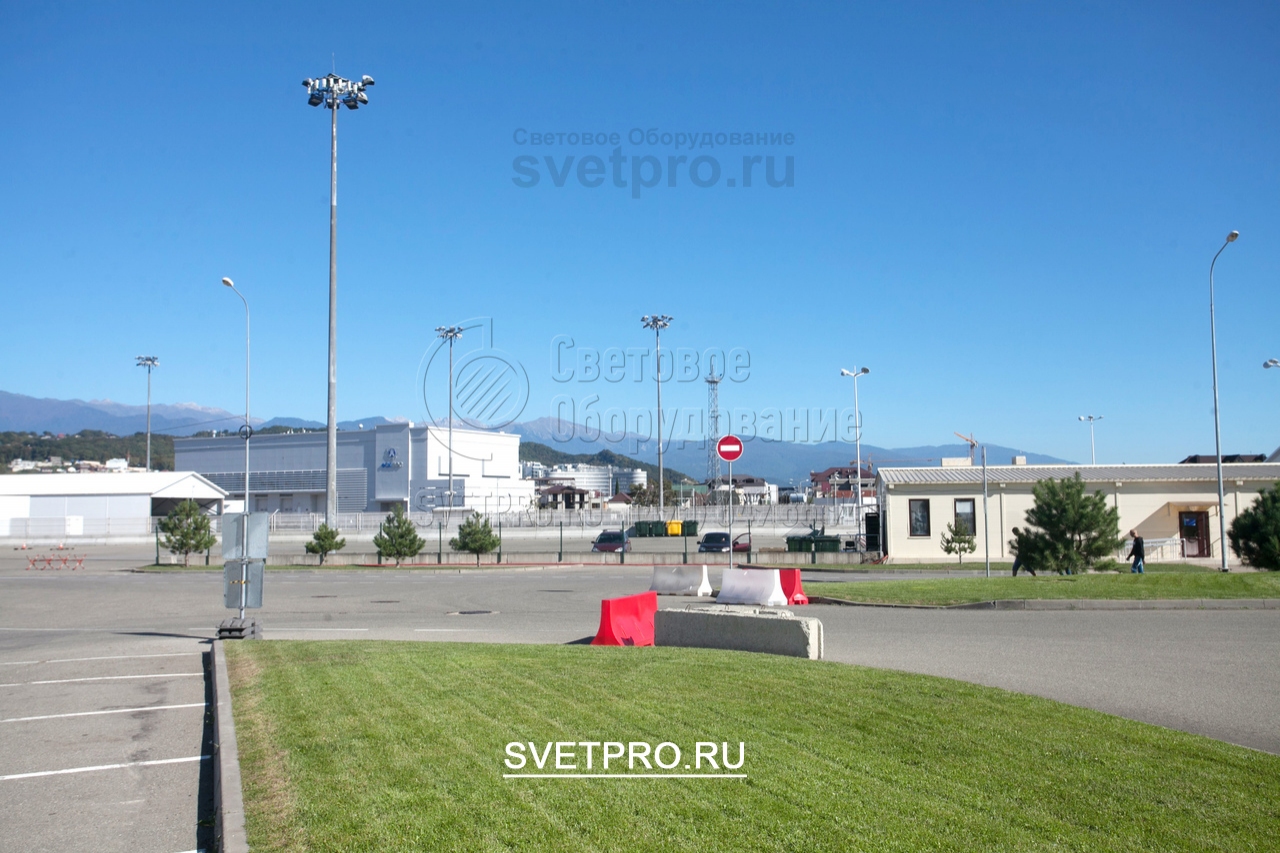

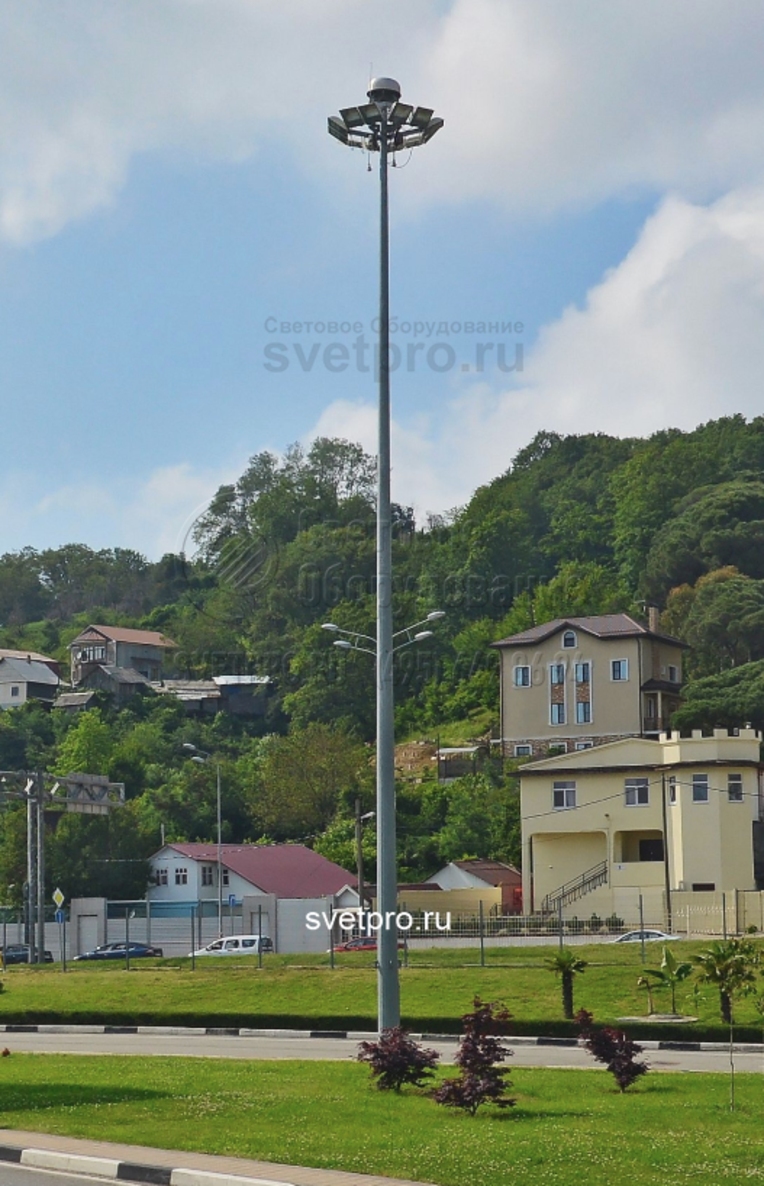

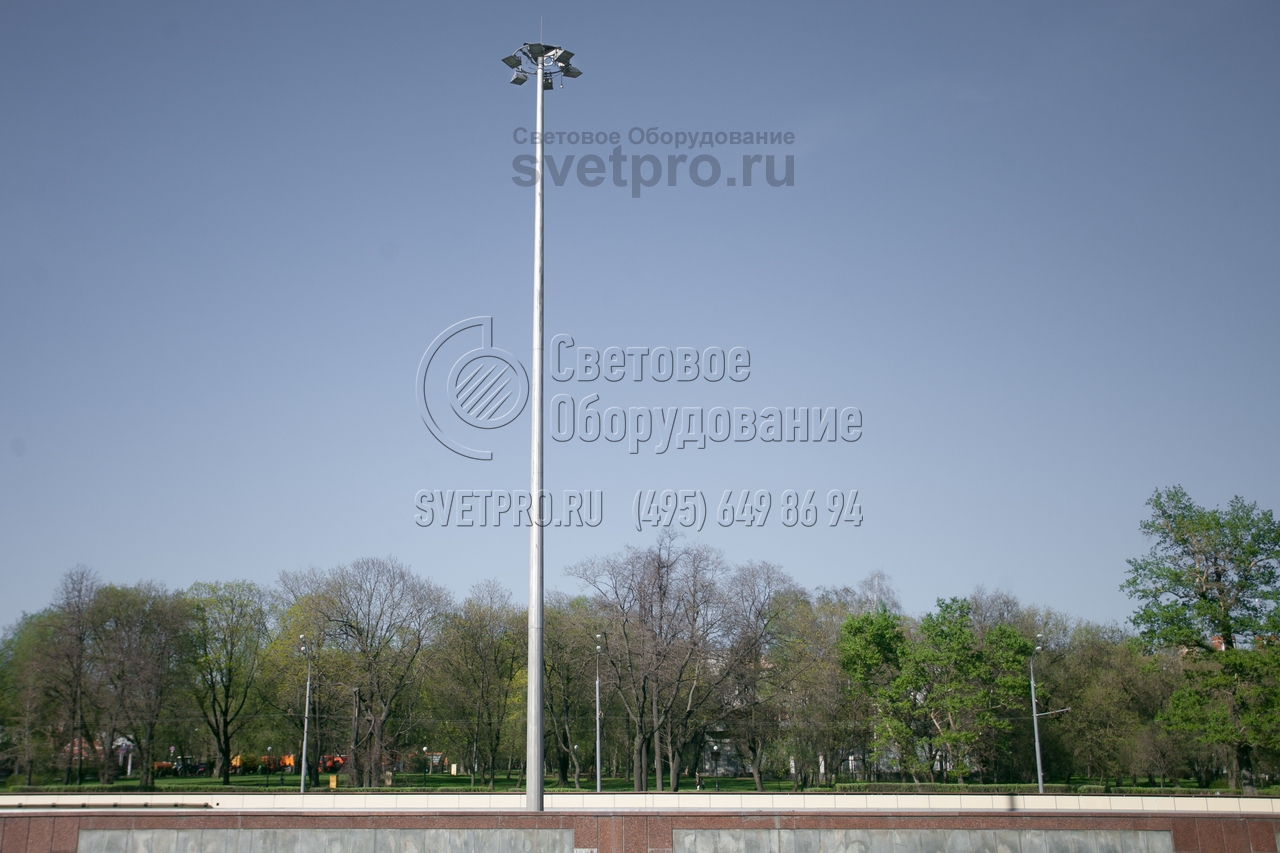

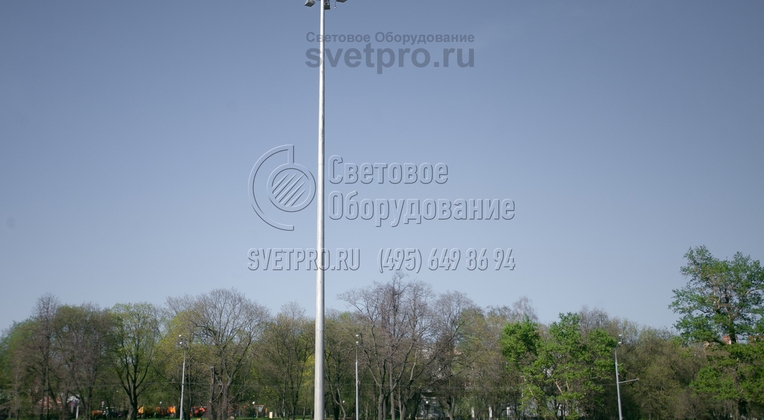

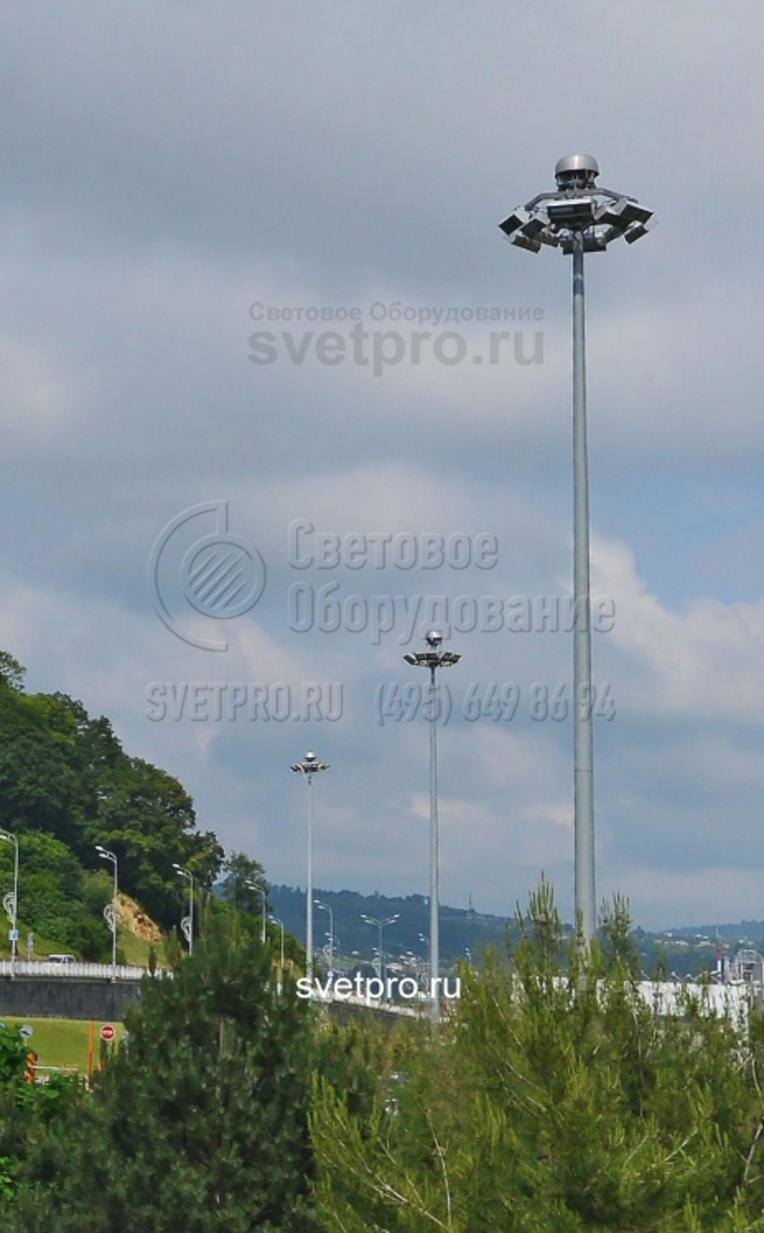

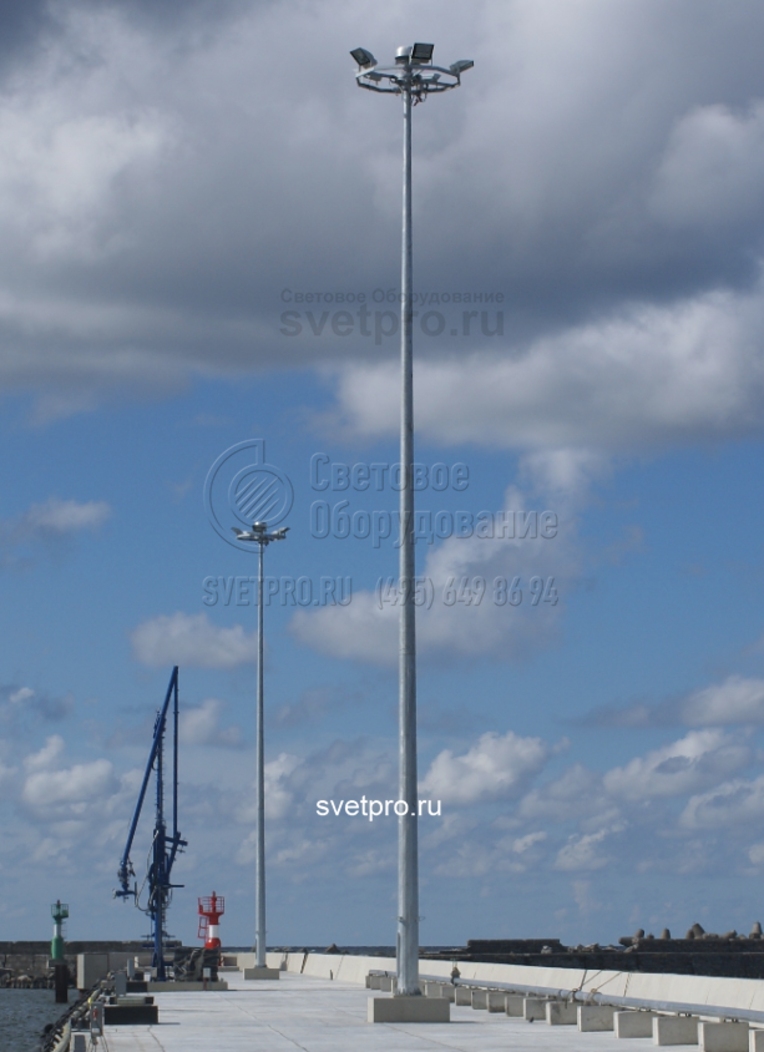

фото с объектов
Фотогалерея
-

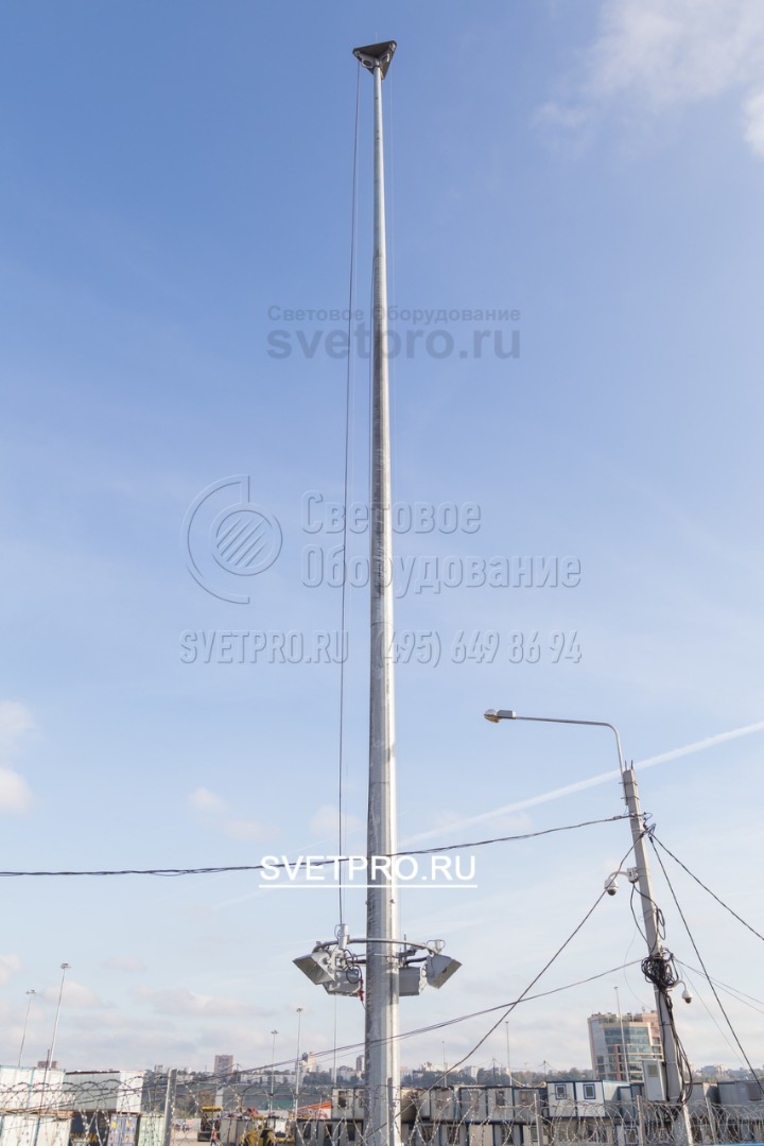

1. Мачта МГФ40‐М предназначена для освещения автомобильных дорог и развязок,
больших открытых промышленных, складских и иных площадей и также как
молниезащита окружающих вблизи зданий и иных сооружений. -
2. Мачта МГФ40‐М состоит из четырёх секций, которые стыкуются между собой
насаживанием ствола на ствол длиной 500 – 600 мм. -

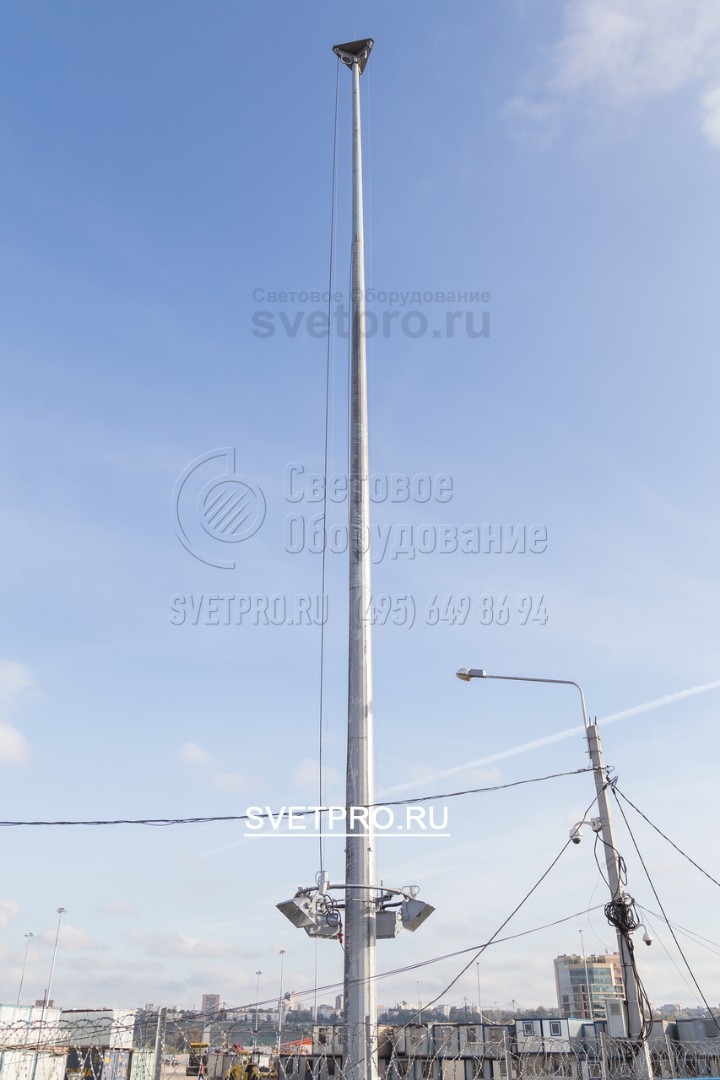

3. Высота обслуживания осветительных приборов на мачте с мобильной короной 1,5 – 2
м от уровня земли. -

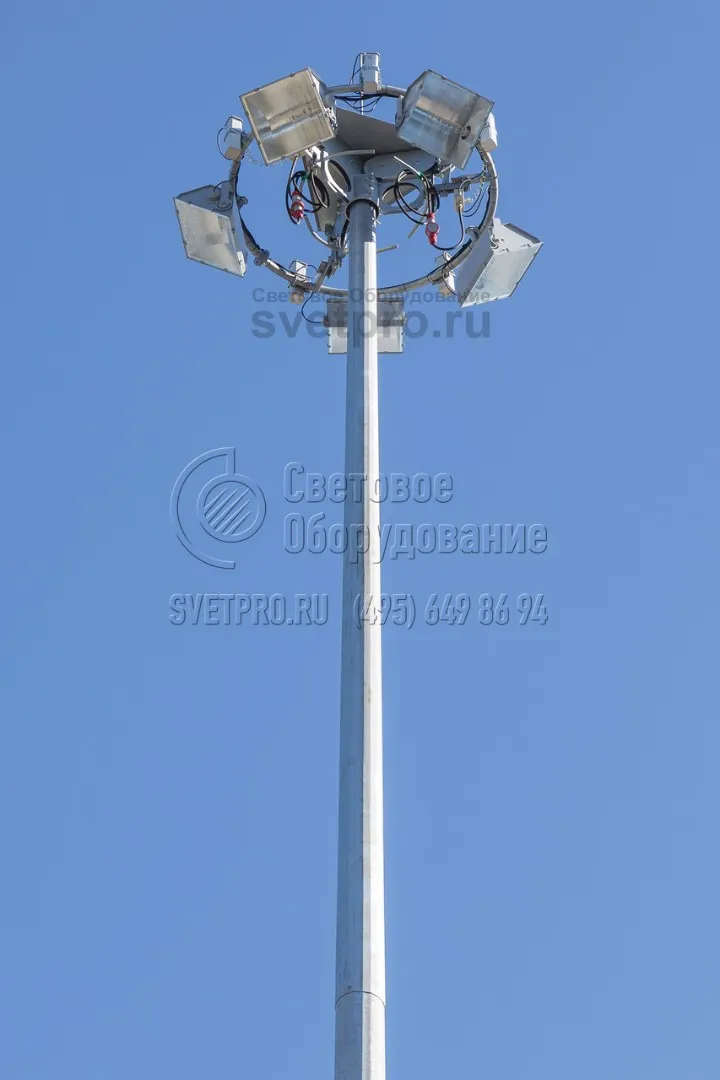

4. Мачта МГФ40‐М выше третьего ветрового района должна иметь механизм фиксации
короны в верхнем положении.
-
5. При попадании молнии на мачту МГФ40‐М проектом должен предусматриваться
контур заземления. -

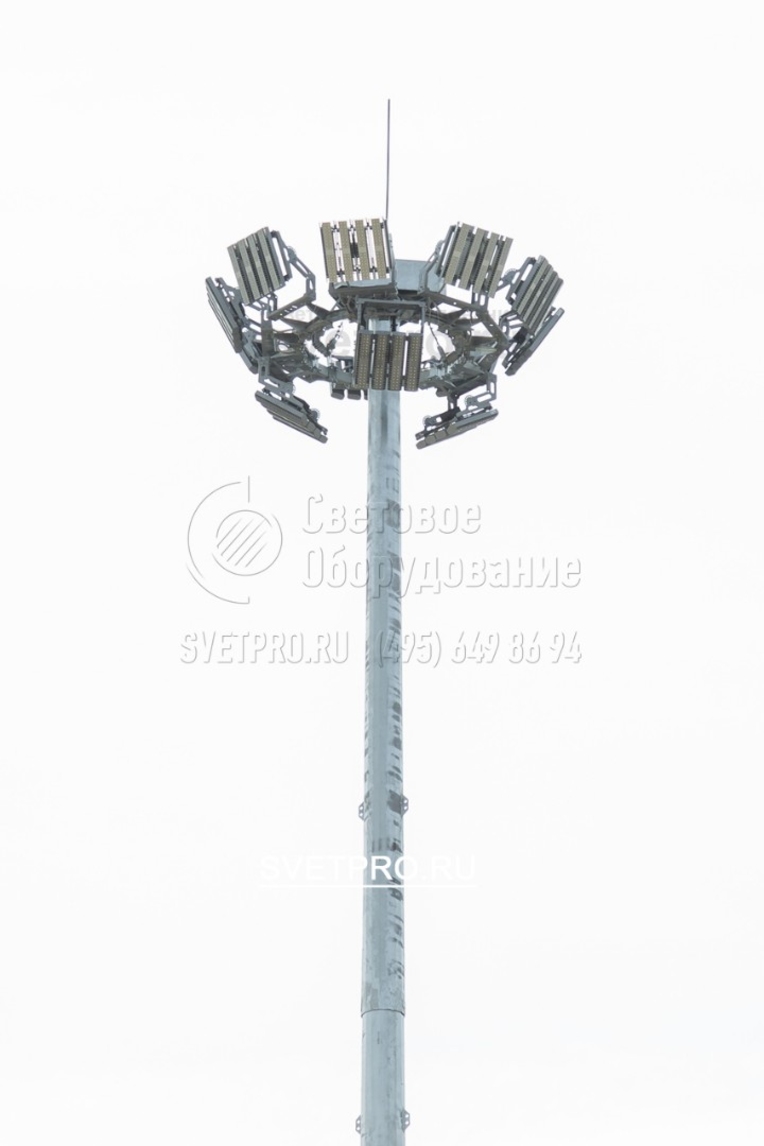

6. При размещении осветительных приборов на мачте МГФ40‐М размещение должно
быть симметричным, чтобы избежать перекоса короны и дальнейшего заклинивания
при спуске. -

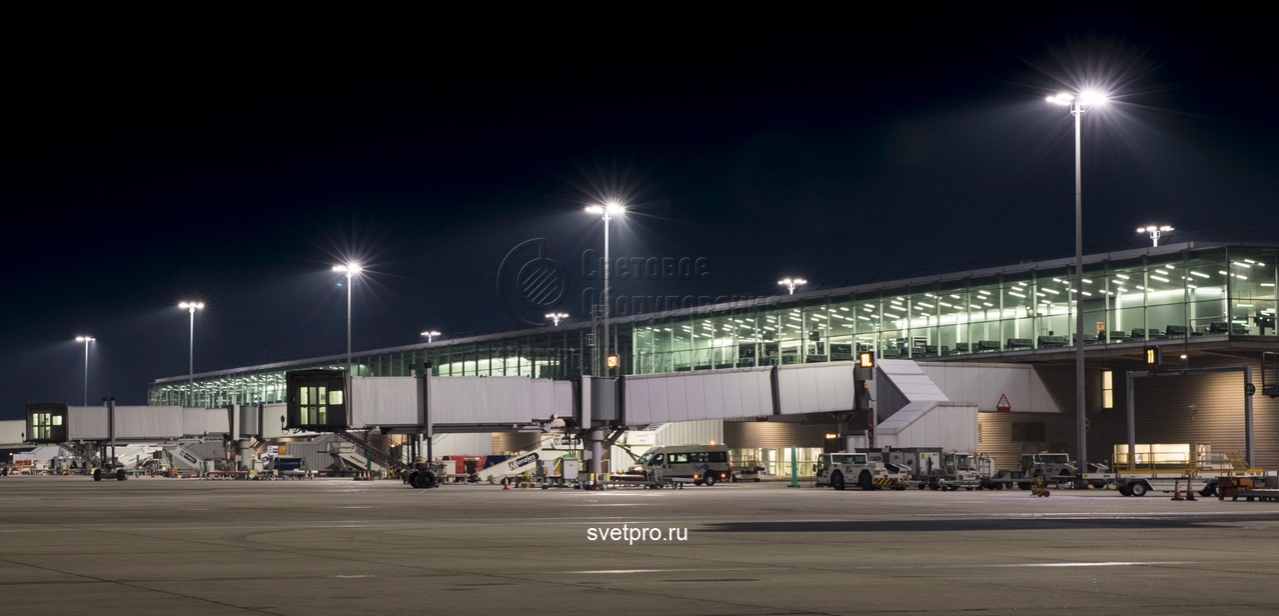

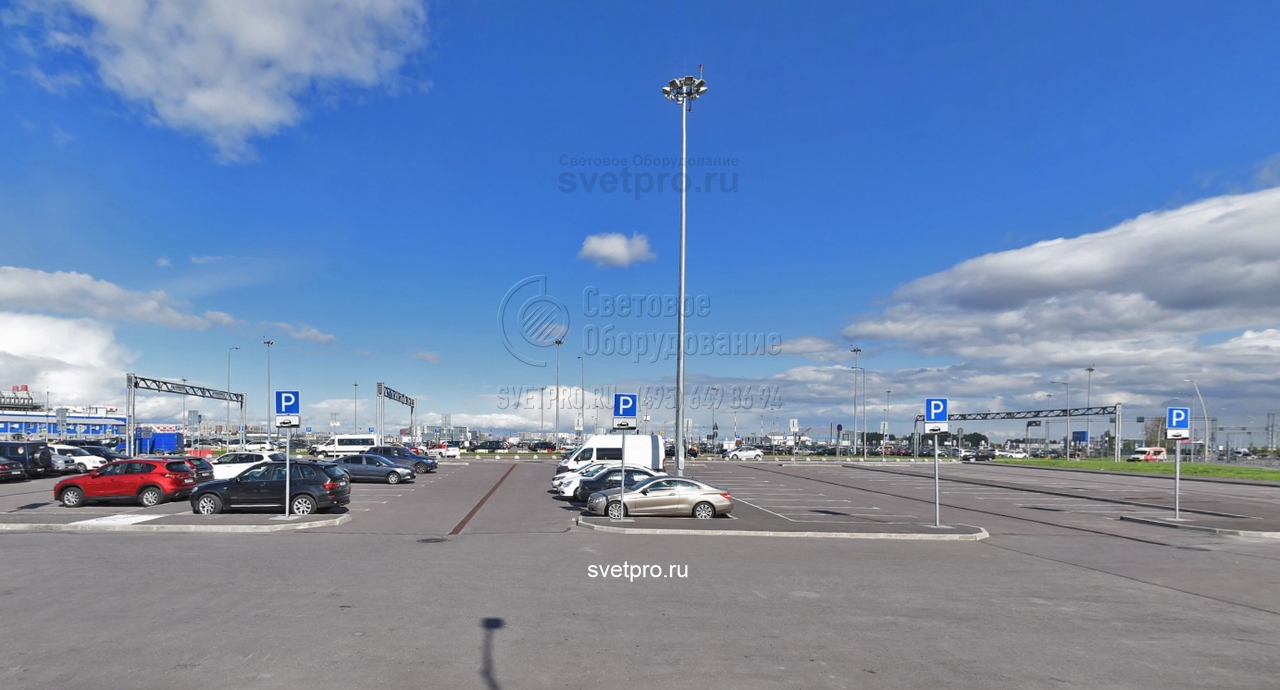

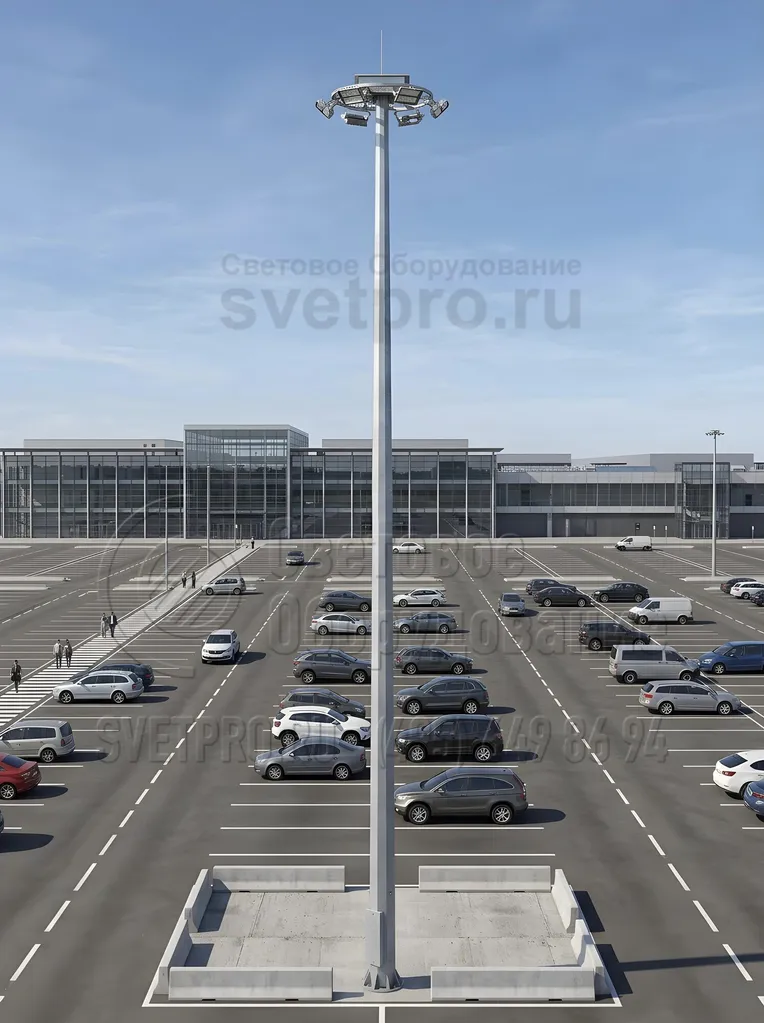

7. Преимущество мачт освещения по сравнению с несиловыми опорами освещения на
автостоянках такое, что идёт больше площадь освещения и всего лишь из одной точки. -
8. Мачта с мобильной короной удобна в обслуживании тем, что не нужен специальный
транспорт с подъёмным механизмом, обслуживание осветительных приборов
производится на высоте 1,5 – 2 м от уровня земли. -
9. На мачте МГФ40‐М запрещается подъём электроприводом короны до верхней точки
40 м, разрешается подъём только до 39 м, дальнейший подъём до верхнего
положения нужно производить только вручную. -
10. Для правильной установки по количеству и месту мачт освещения первоначально
нужно произвести светотехнический расчёт для определения количества
осветительных приборов, и только потом рассчитывается металлоконструкция на
устойчивость. -

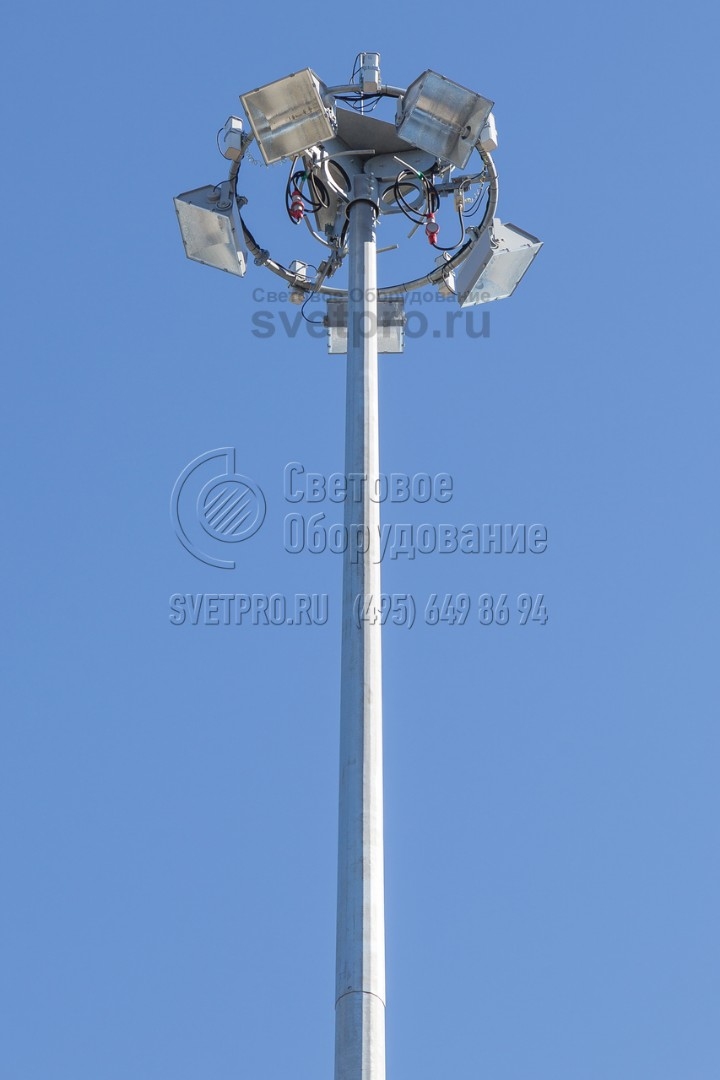

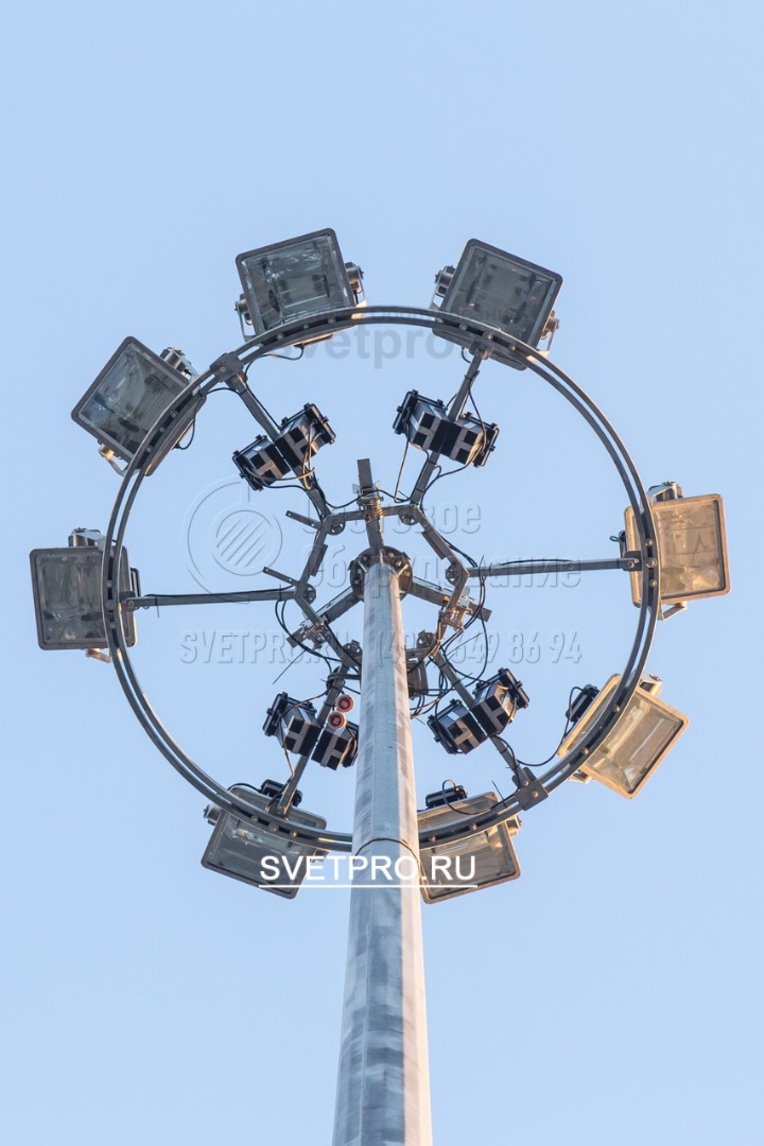

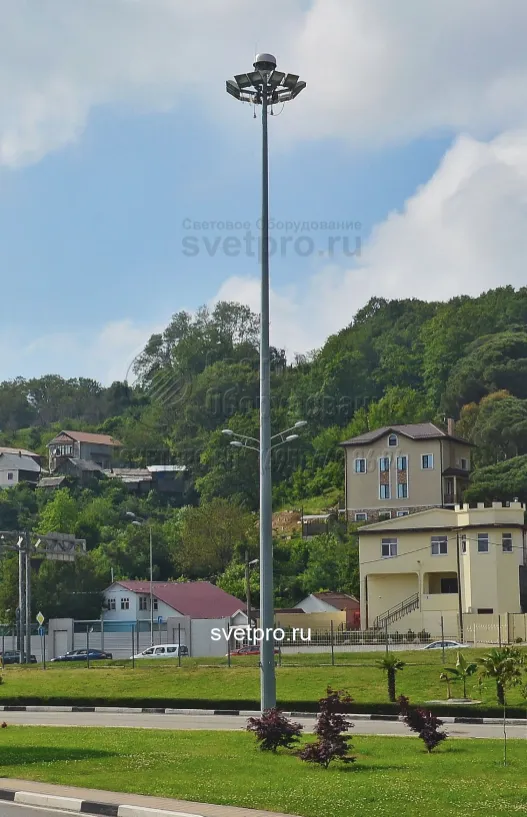

11. Количество и расположение осветительных приборов на мобильной короне
рассчитывается предварительно перед размещением мачты в производство, так как
нужно делать расчёт на устойчивость металлоконструкции. -

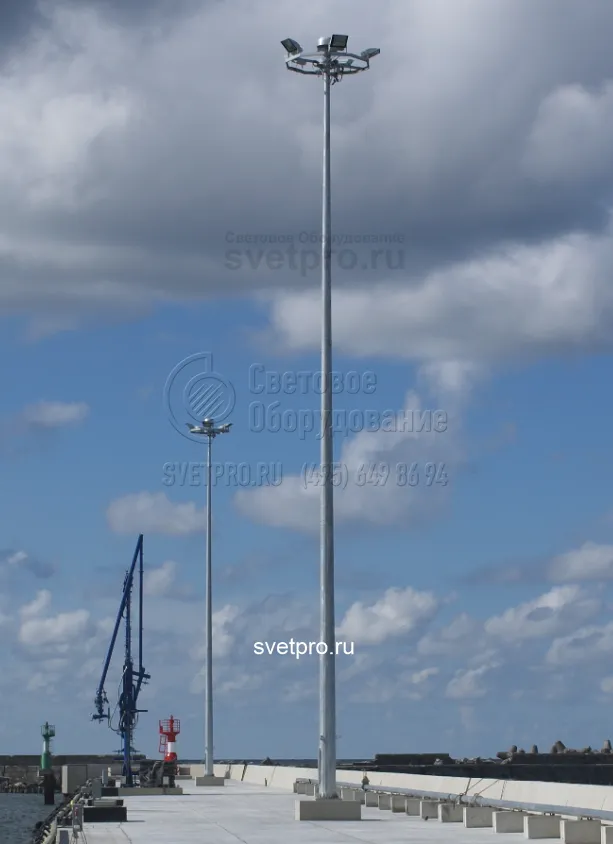

12. Мачты МГФ40‐М должны иметь механизм фиксации короны при эксплуатации выше
третьего ветрового района и на тех объектах, где требуется высокая безопасность,
пример: аэропорт, морской порт. -

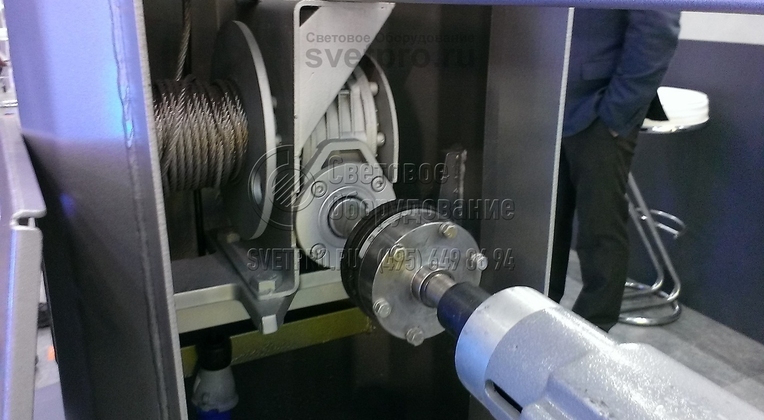

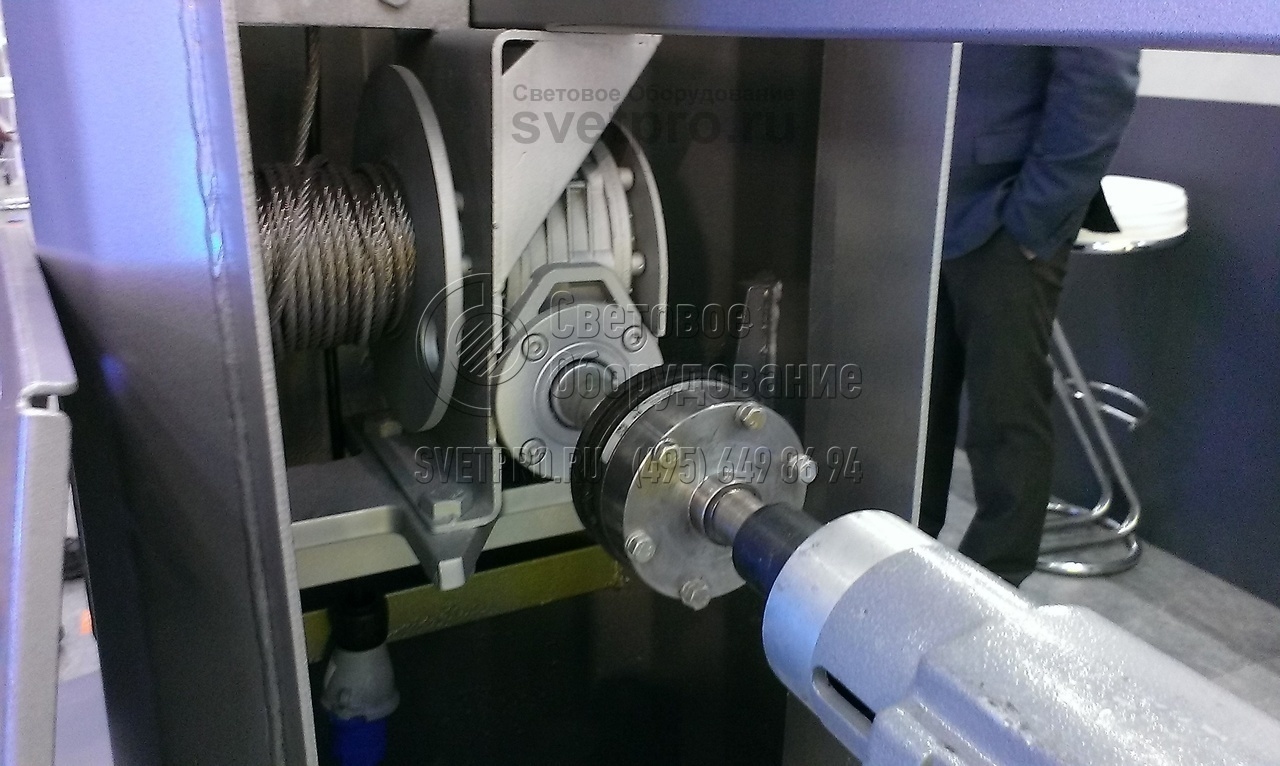

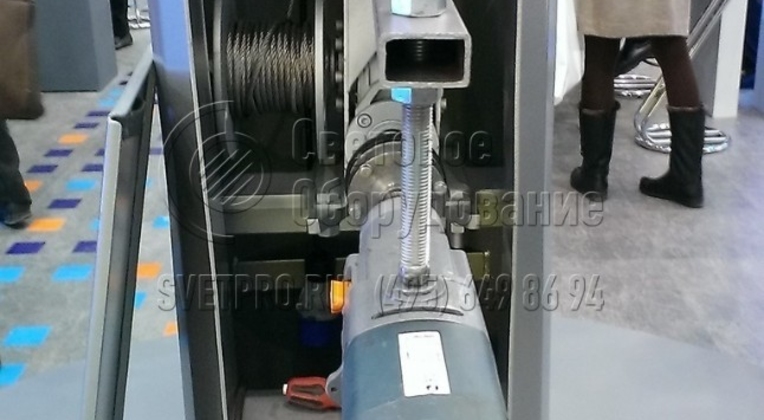

13. Для вращения редуктора и лебёдки у мачты с мобильной короной предусмотрена
электродрель. -

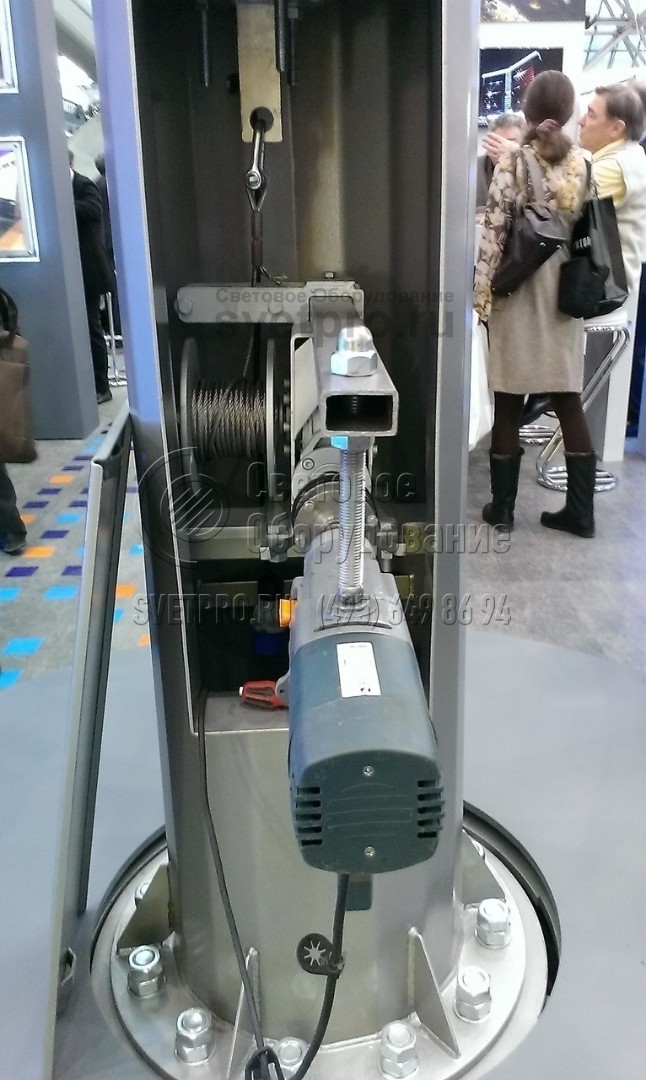

14. В эксплуатационный комплект мачты МГФ40‐М входят: переходная муфта от
редуктора к дрели, эл. дрель, кронштейн для упора эл. дрели. -

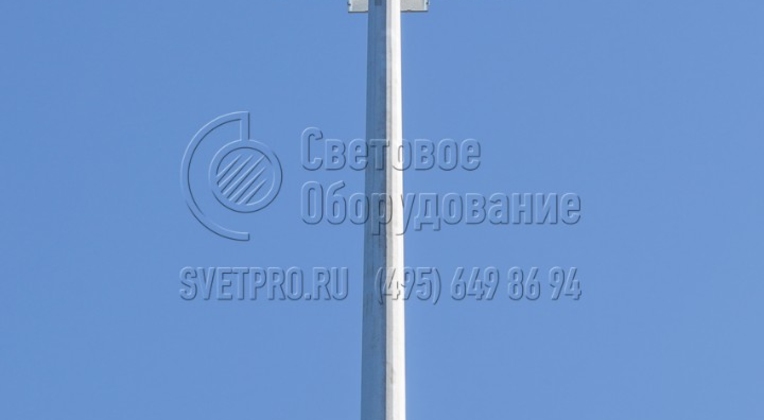

15. Ствол мачты МГФ40‐М выполнен из четырёх конусных секций. -

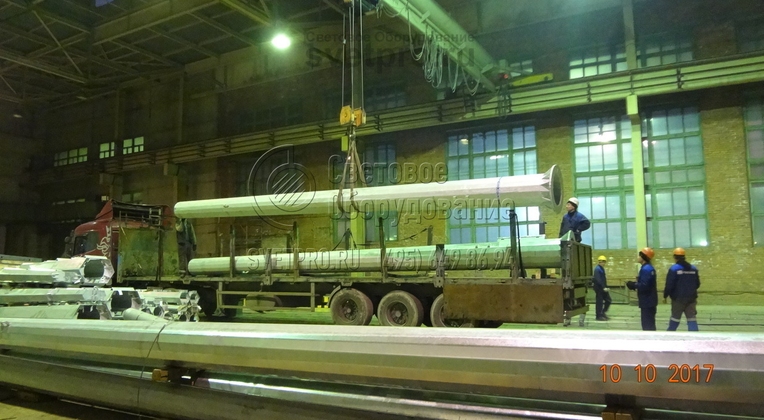

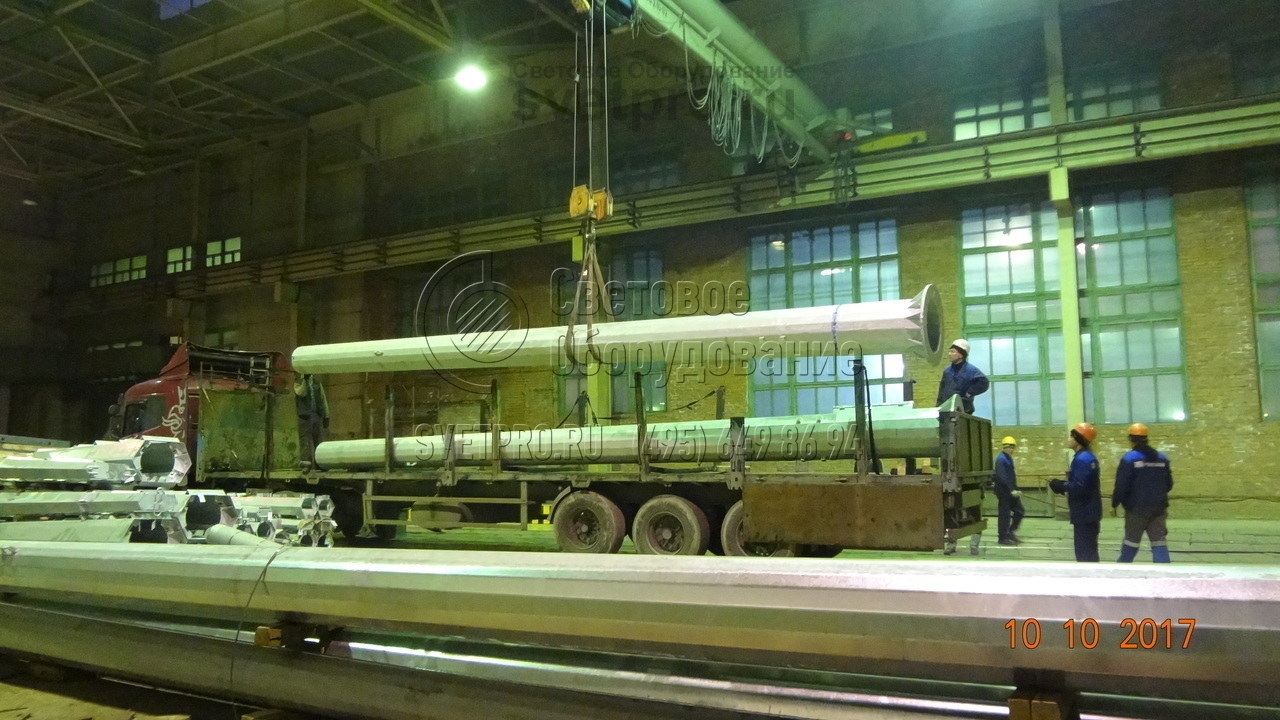

16. Транспортировка мачт освещения должна осуществляться без повреждений защитных
покрытий и деформации элементов.
