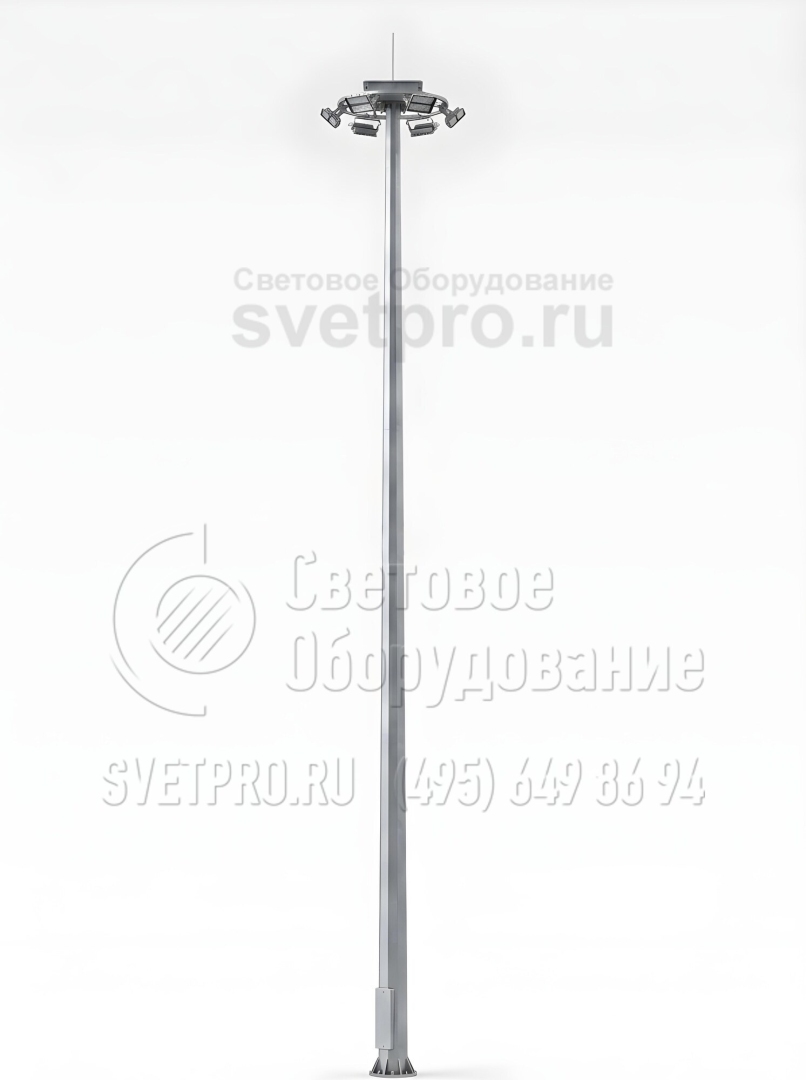

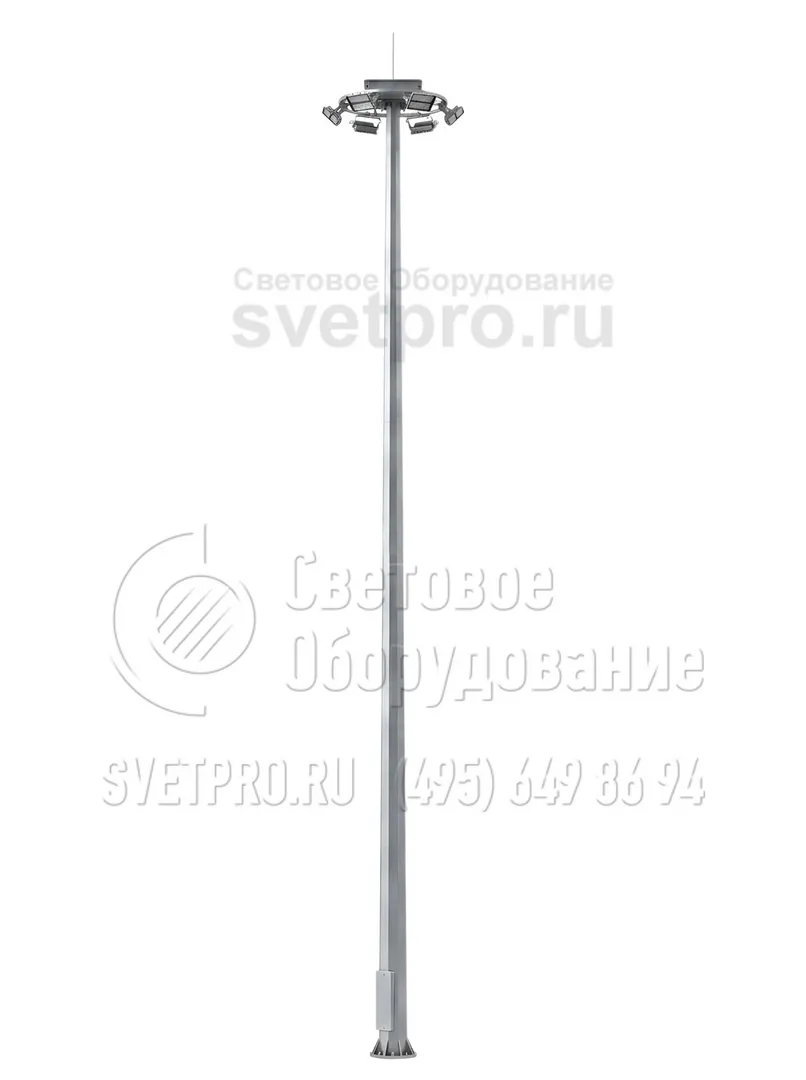

МГФ-35-М Мачта с мобильной короной высота 35 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-35-М |
| Количество секций: | 2-5 |
| Количество световых приборов: | до 12 |
| Количество крепежный отверстий: | 8-24 |
| Нижний диаметр: | 663/700 мм |
| Верхний диаметр: | 213/230 мм |
| Вес: | 2370/2875 кг |
| Высота: | 35 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

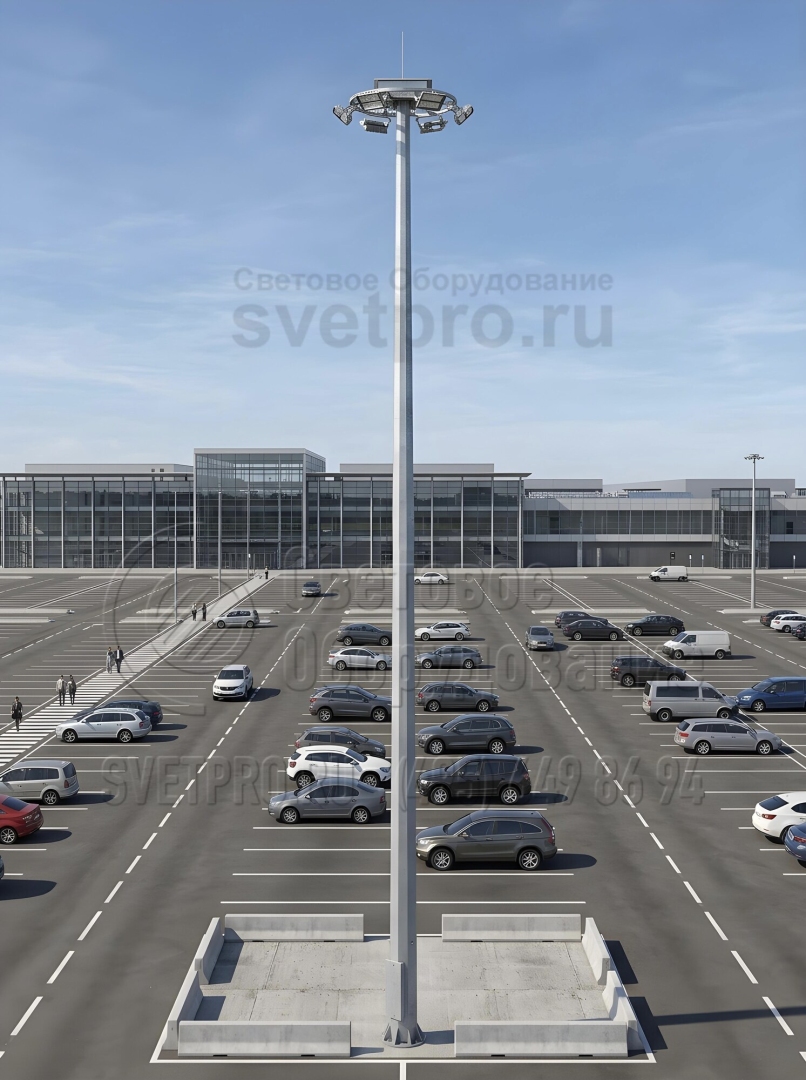

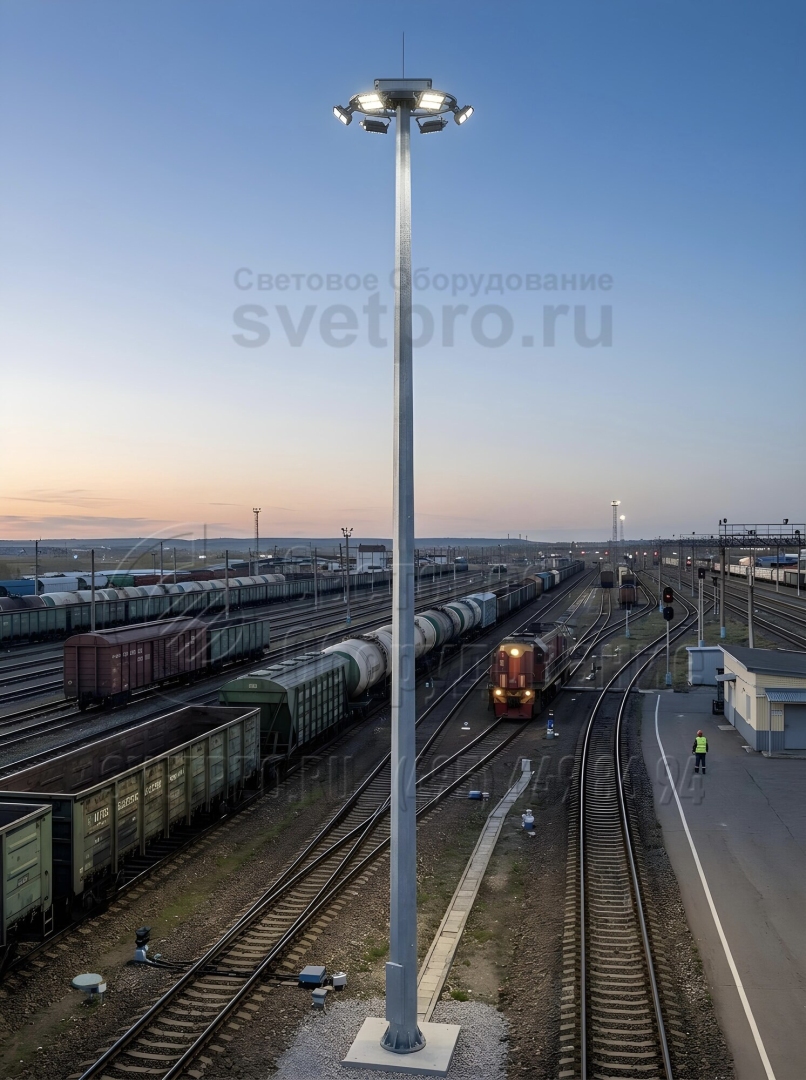

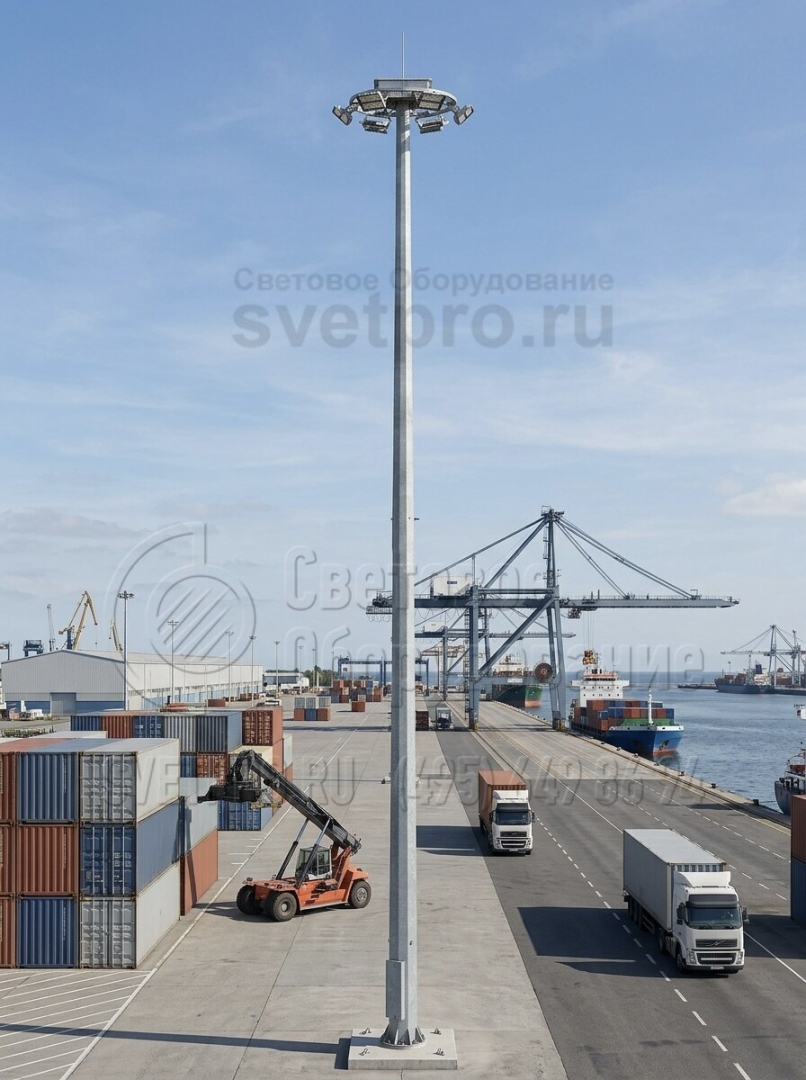

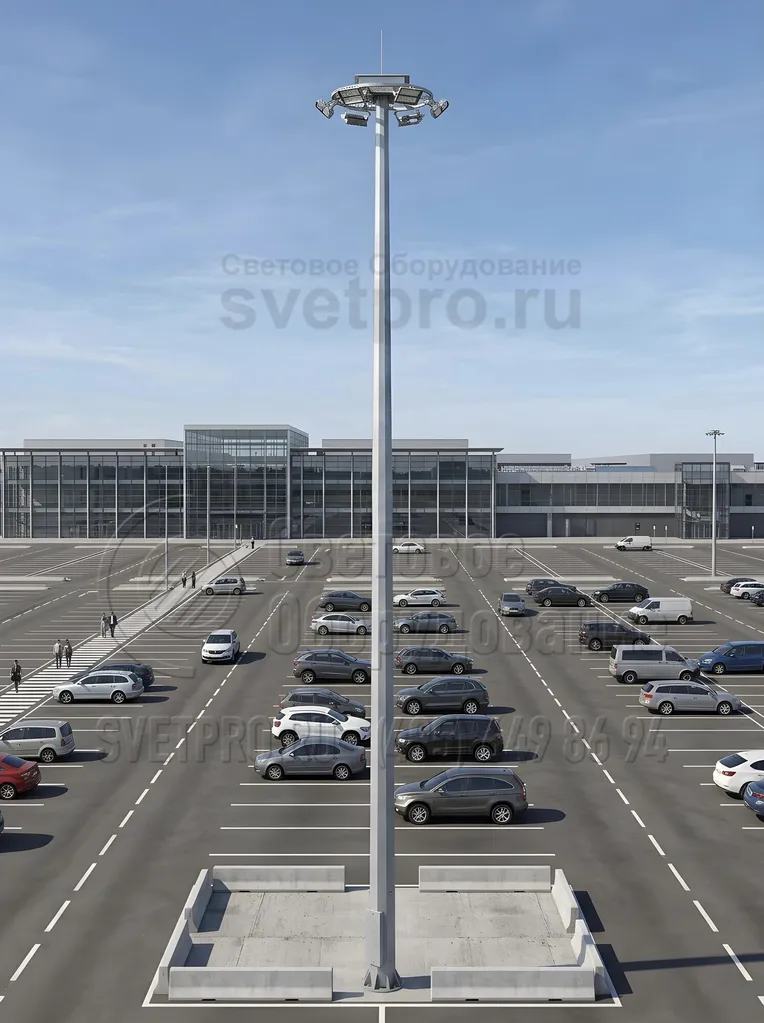

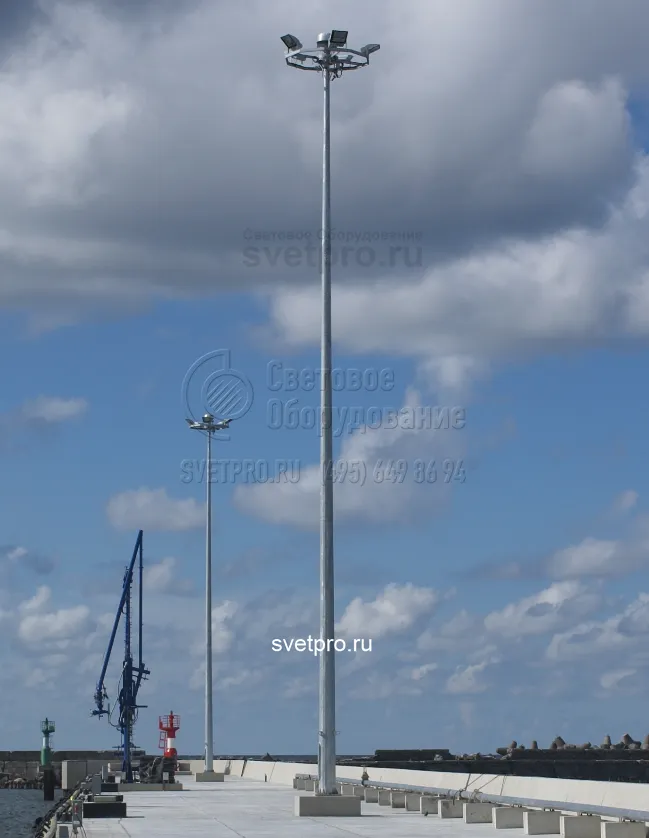

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-М. Таблица 1
| Обозначение мачты | Высота ствола мачты, м | Кол-во секций, шт | Масса, кг | Грузоподъемность механического привода, кг | Кол-во ОП, шт | Параметры ствола, мм | Ветровые районы эксплуатации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М MAX, тм | Q MAX, т | N, т | |||||||
| МГФ-35-М(Х)-Y-Z-ц | 35 | 4 | 2370 | 250, 500 | до 6 | 213 | 663 | до IV | 56,14 | 2,35 | 2,7 |
| МГФ-35-М(Х)-Y-Z-ц | 35 | 4 | 2875 | 500, 800 | от 6 до 12 | 230 | 700 | V и выше | 89,3 | 3,7 | 3,83 |
Основные параметры мачт МГФ-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| МГФ-35-М(Х)-Y-Z-ц | ЗА-30/18/Д780-1,3-хц | 30 | 18 | 900 | 780 |
ОПИСАНИЕ

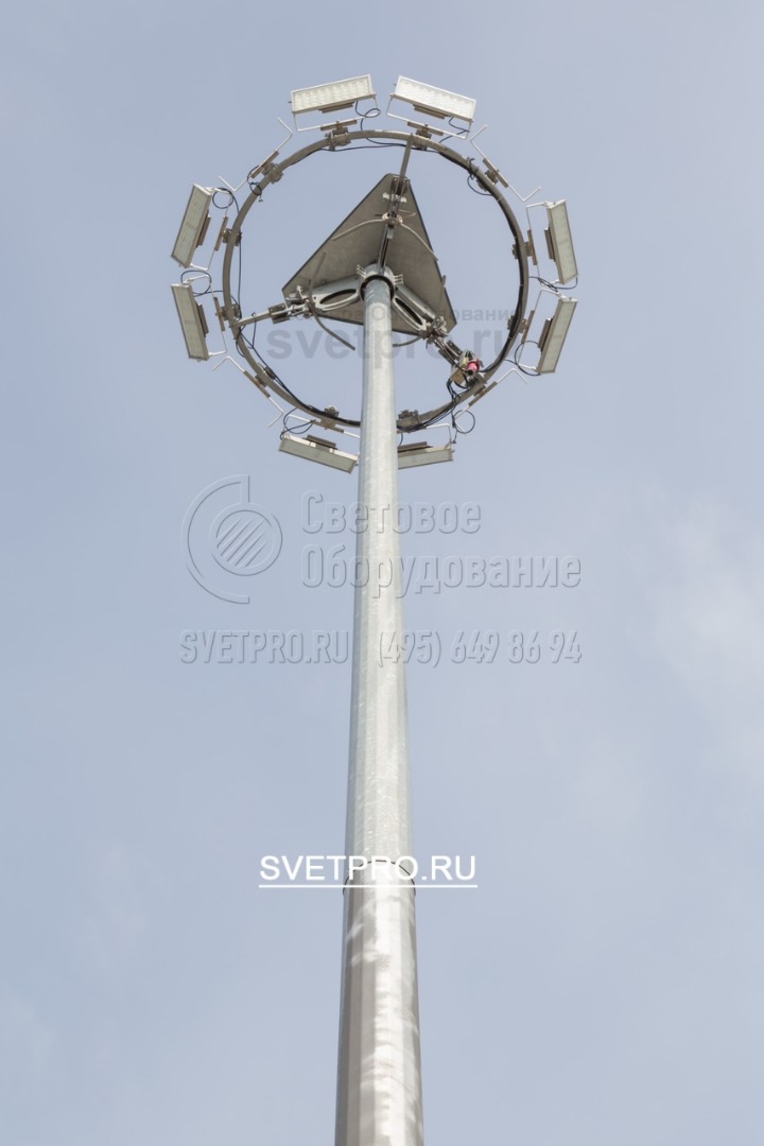

МГФ-35-М – мачта с подвижной короной высотой 35 м. Конструкция опоры образуется четырьмя секциями, на вершине располагается корона со светотехникой. Наличие механизма подъема и спуска позволяет опустить корону вниз и выполнить обслуживание светотехники, что особенно актуально для больших территорий аэродромов, парковок, транспортных развязок, открытых стадионов.

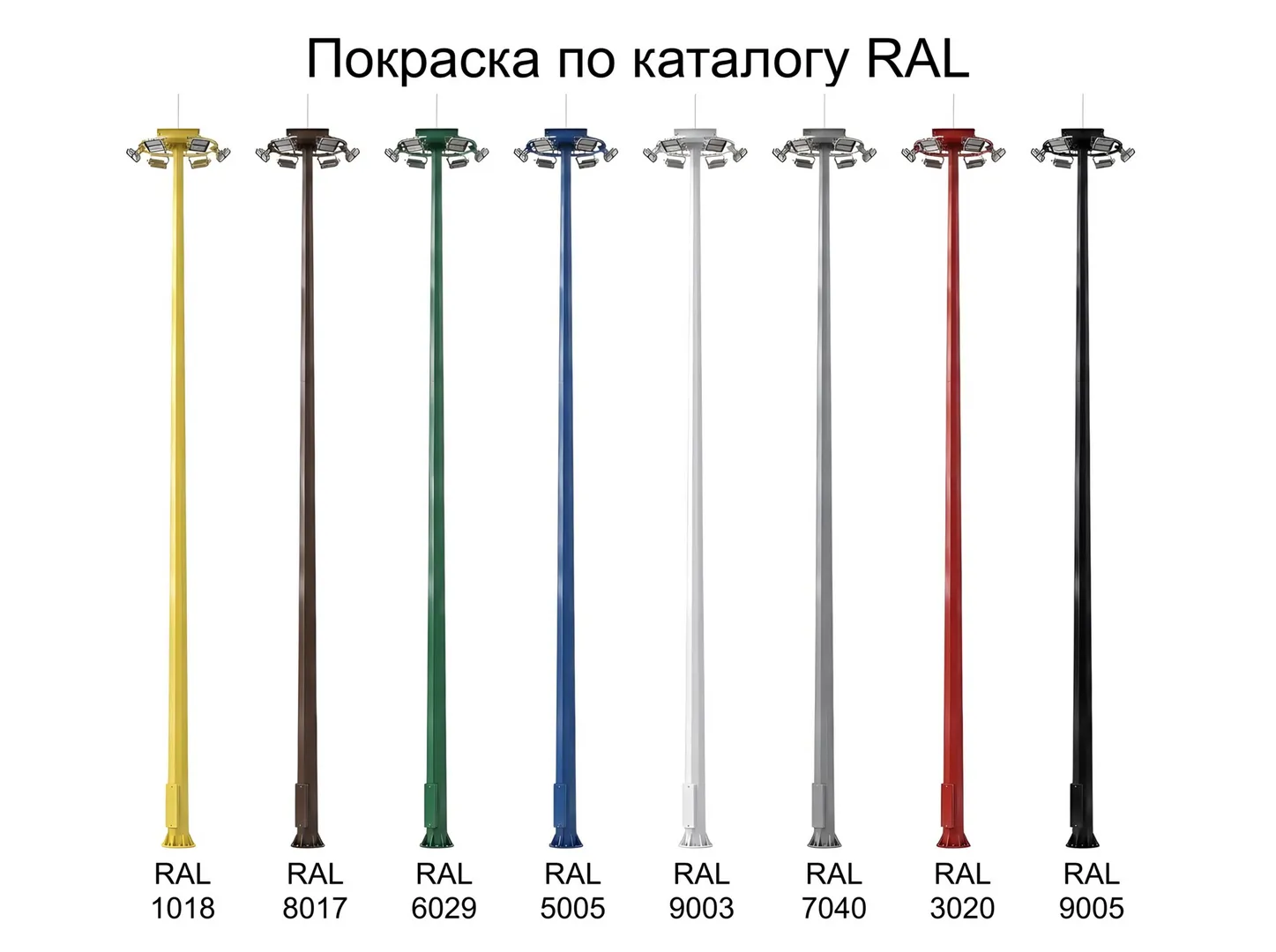

Основу конструкции составляют четыре секции, изготавливаемые из металлопроката, защищенные от коррозии горячим цинкованием. Наличие защитного слоя на поверхности металла предотвращает развитие ржавчины и уменьшает негативное влияние внешних факторов на изделие, что увеличивает срок его службы до 30 лет. Дополнительно конструкция может окрашиваться с выбором оттенка по каталогу RAL.
Для монтажа опор требуется предварительная подготовка бетонного основания с установкой металлической закладной детали. МГФ-35-М соединяется с закладным элементом фундамента через фланец.

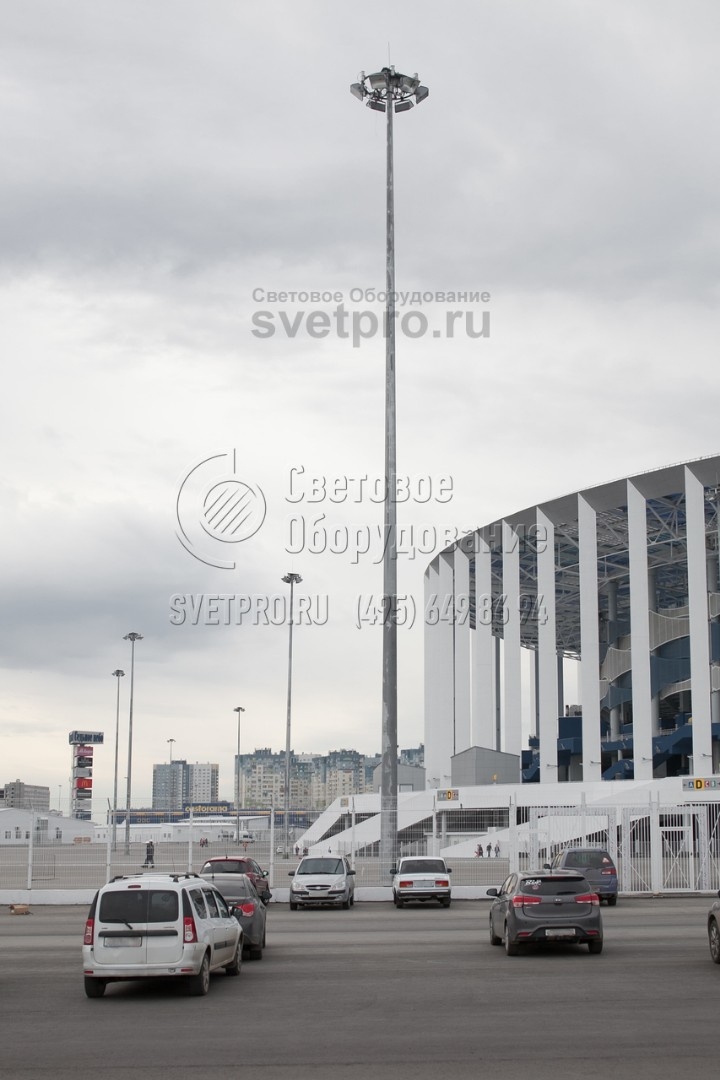

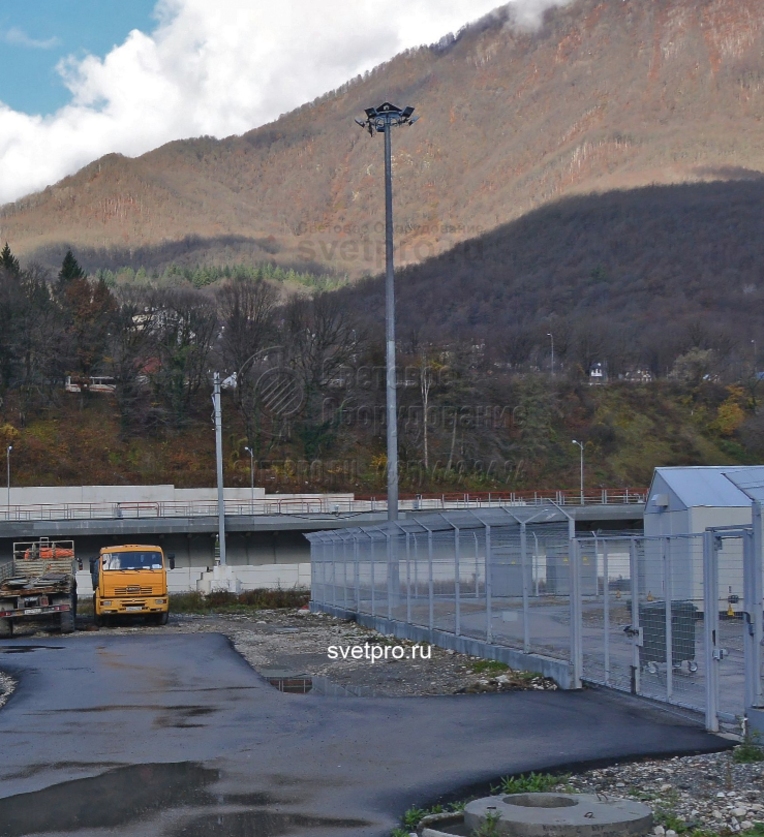

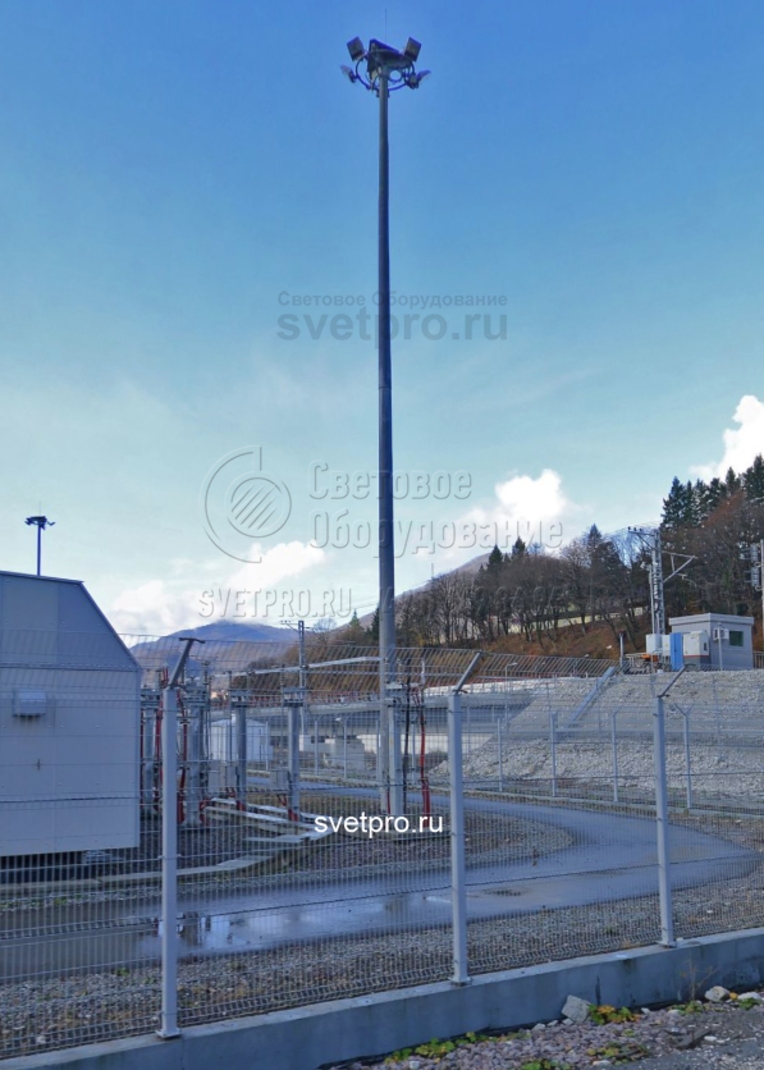

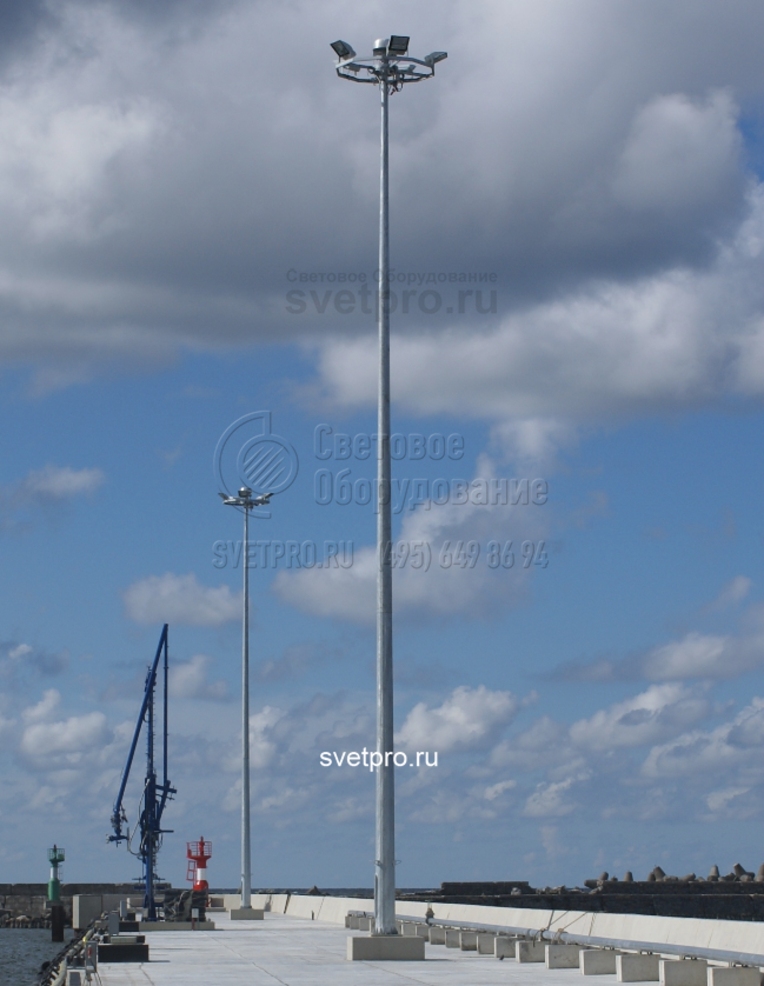

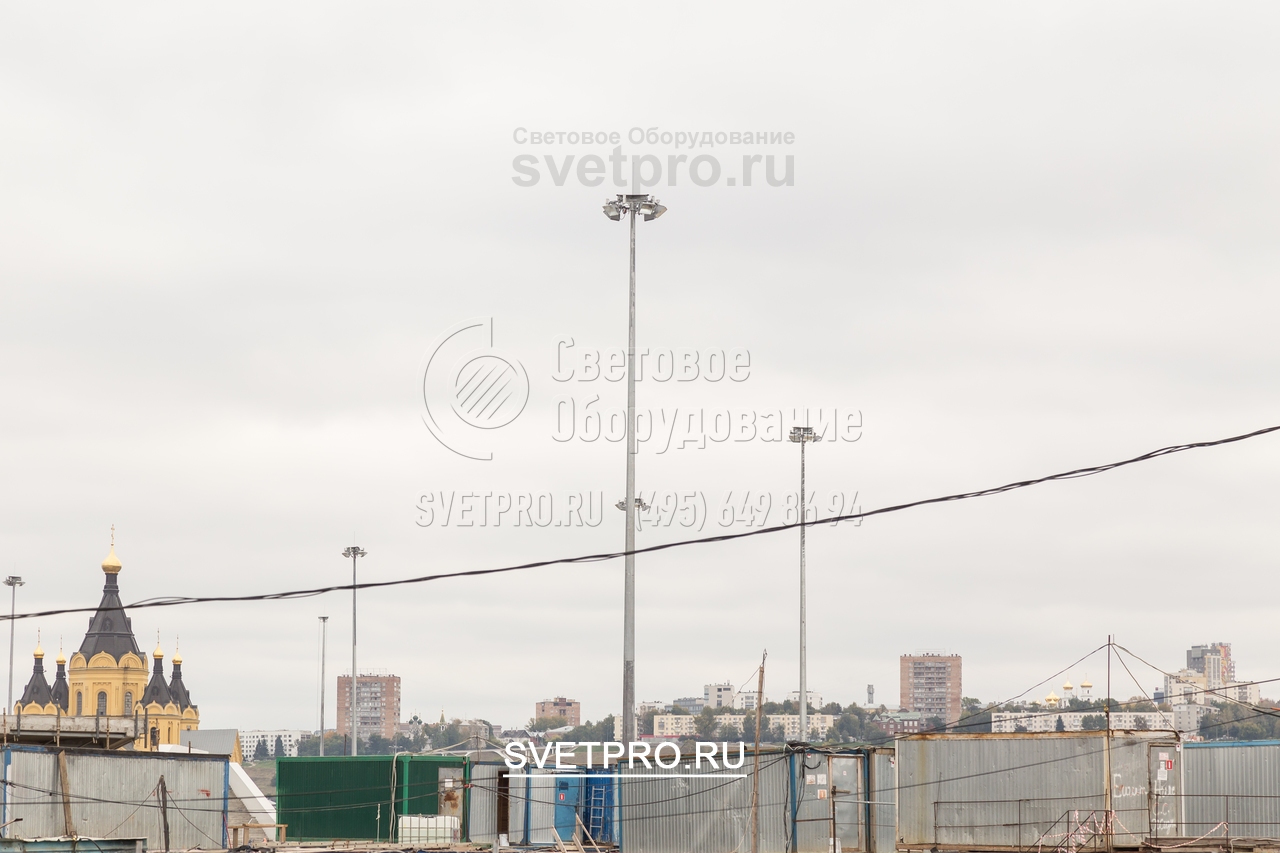

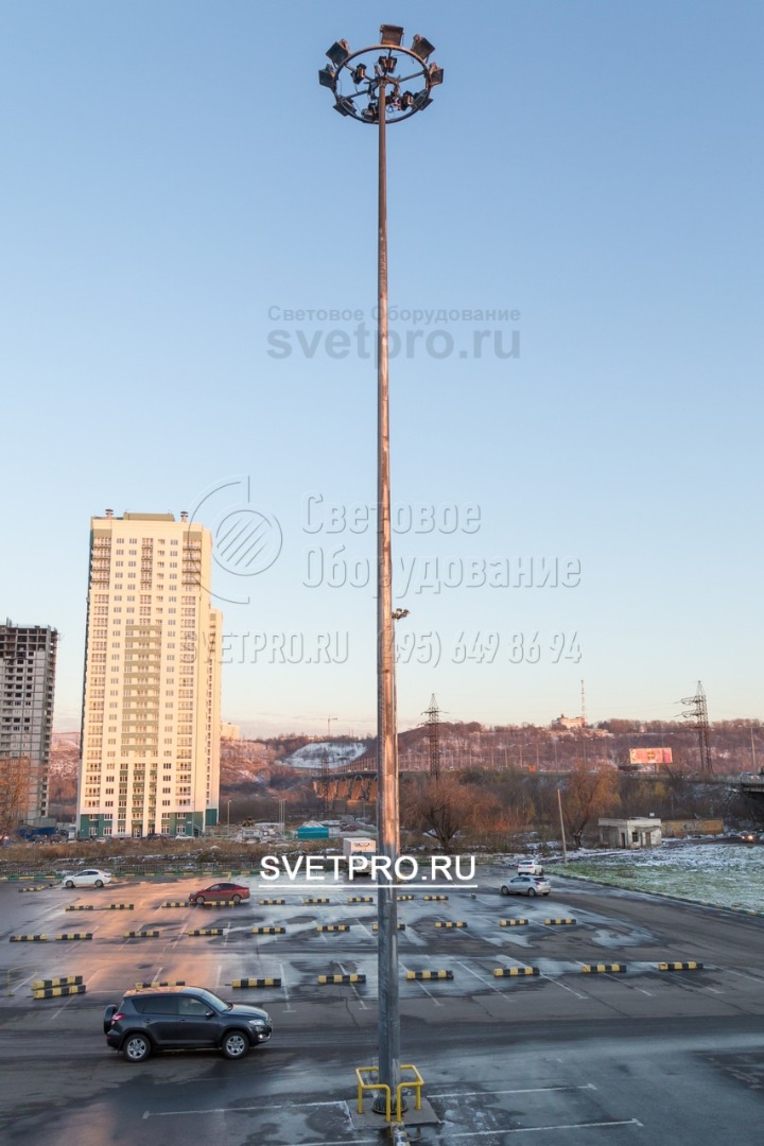

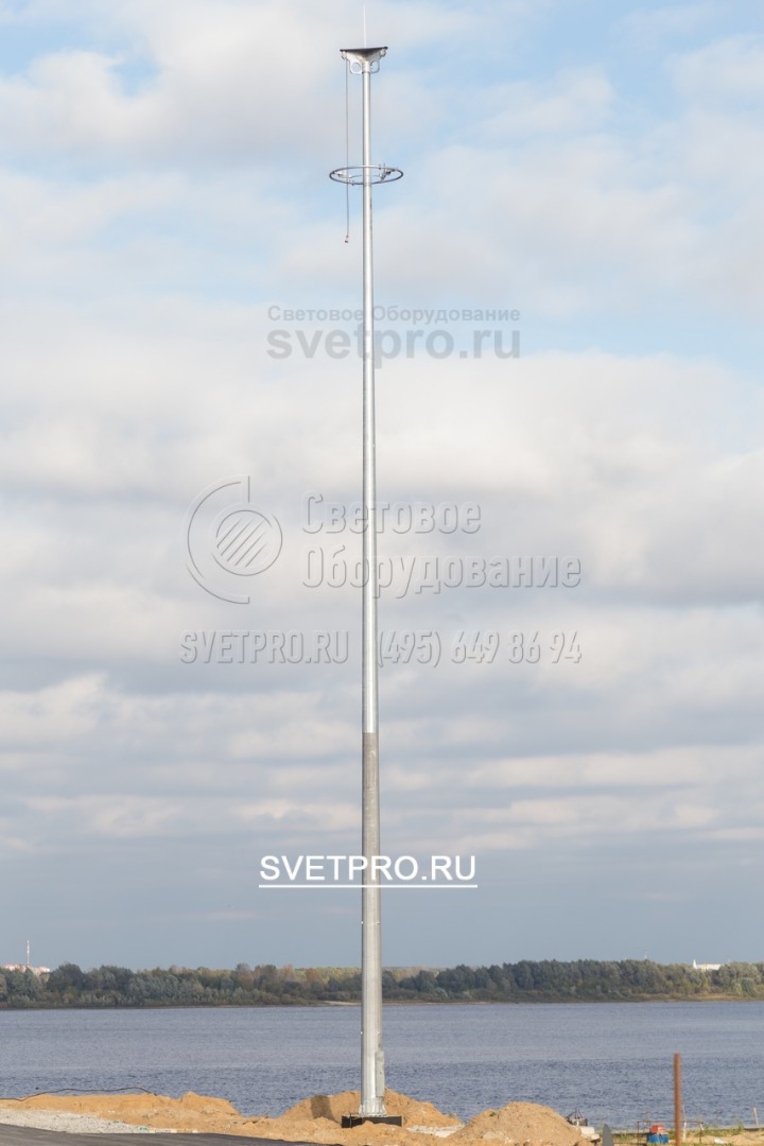

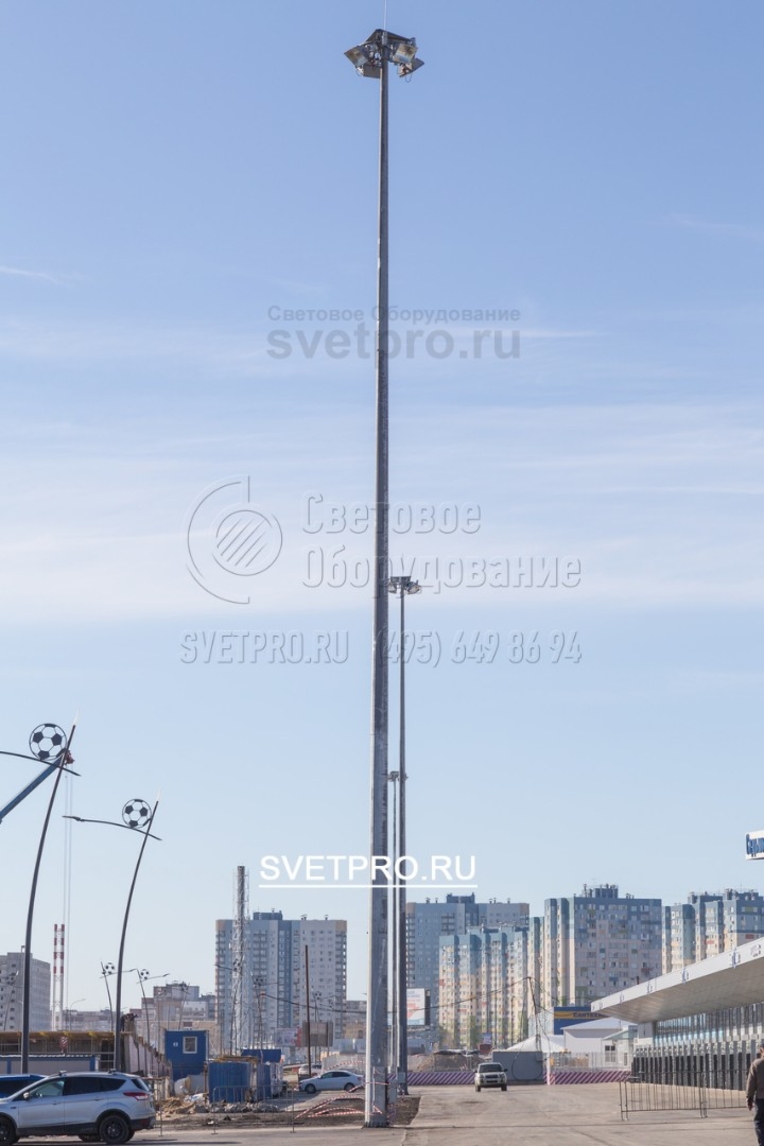

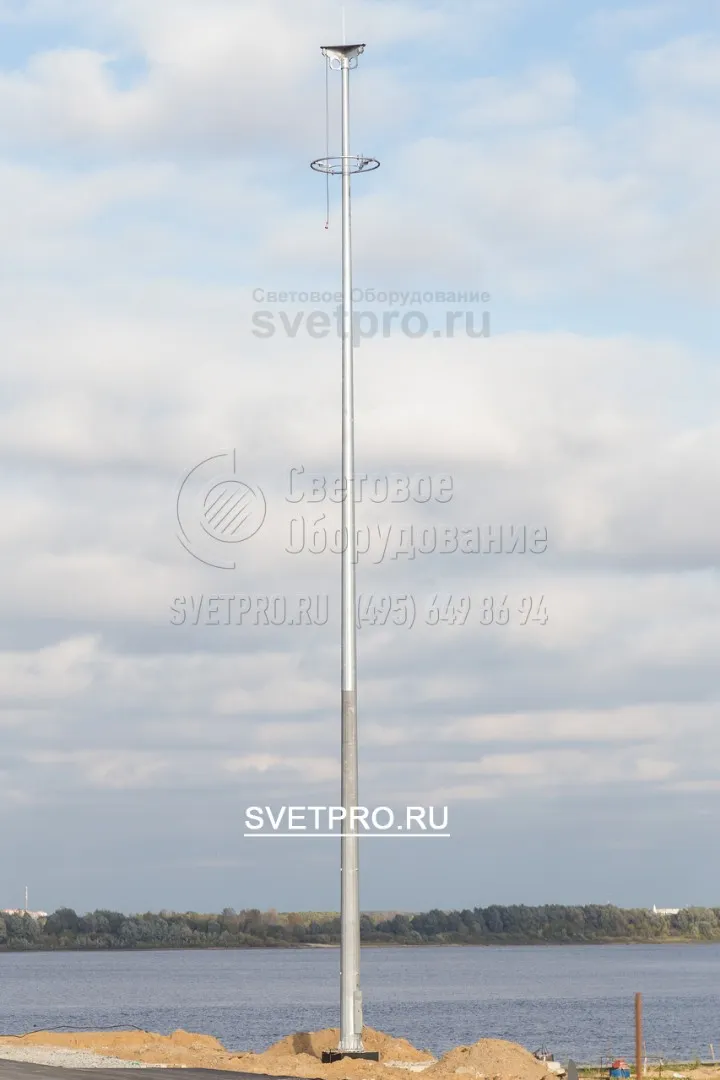

фото с объектов
Фотогалерея
-

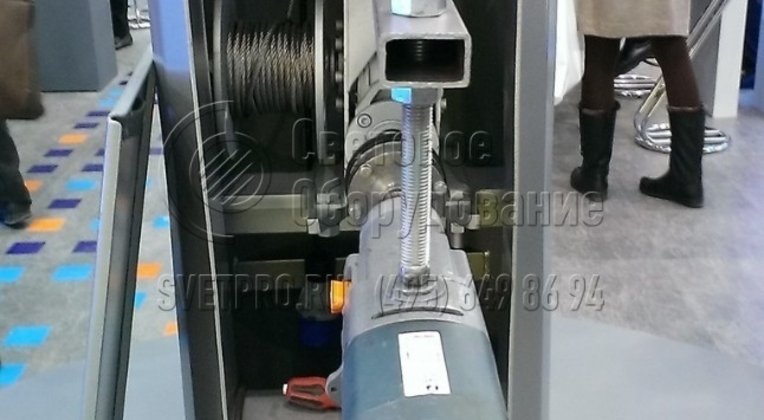

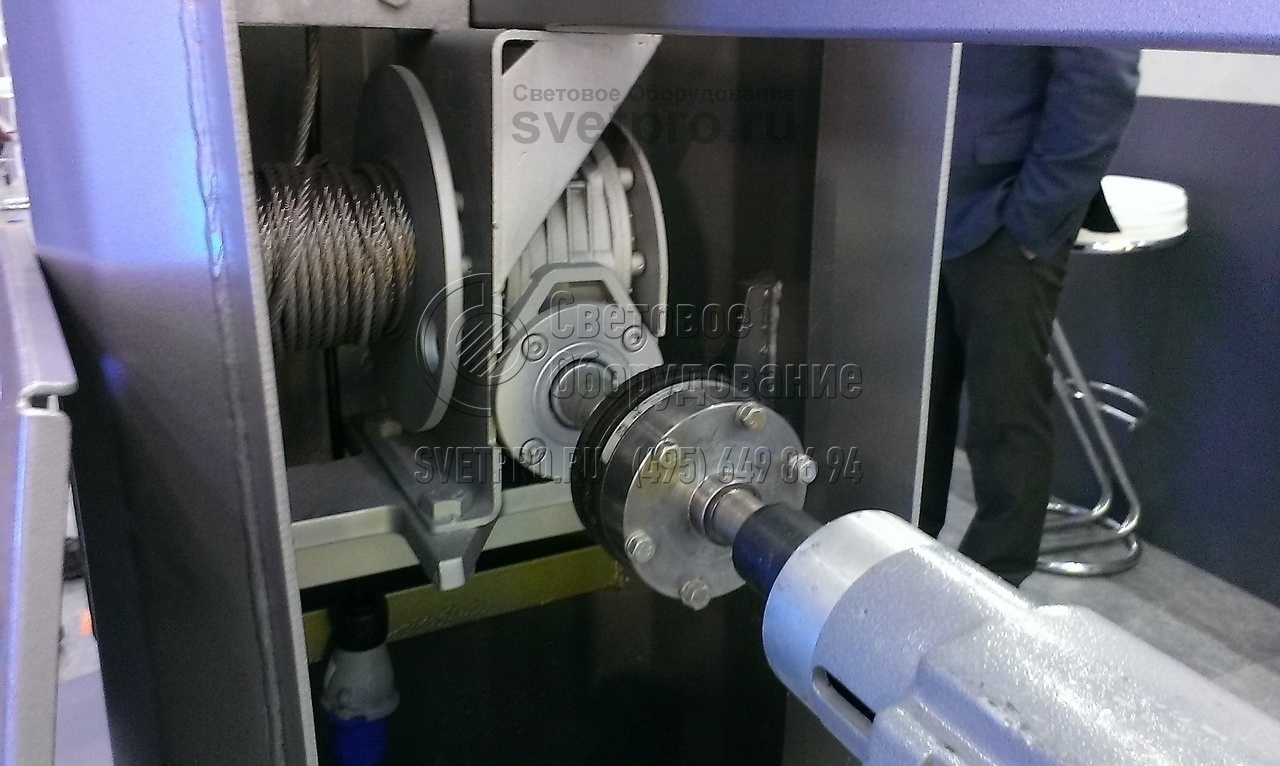

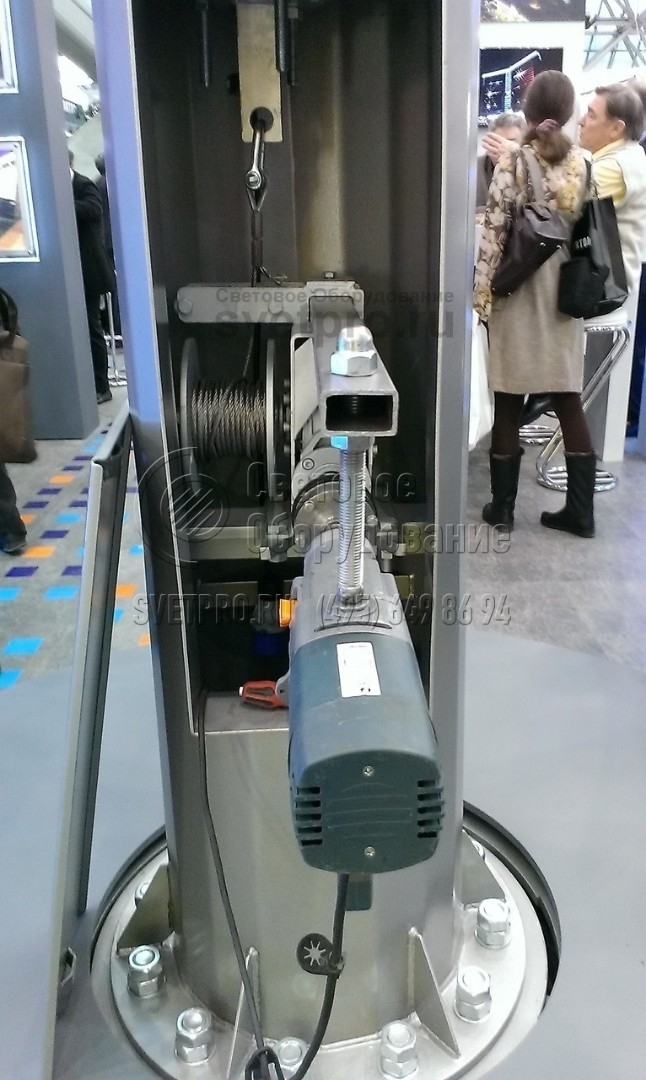

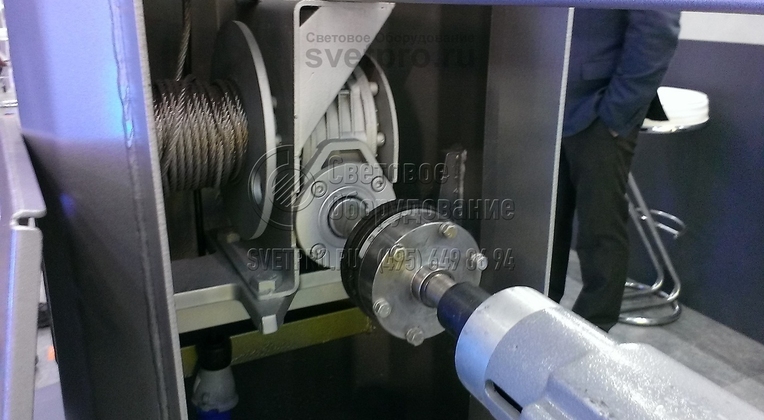

1. Электродрель реверсивная мощностью 1200 – 2000 W с регулировкой частоты вращения,
предназначена для вращения входного вала блока редуктора и обеспечения подъёма и
спуска рамы.
-
2. При необходимости спуска или подъёма короны с осветительными приборами
обслуживающий персонал монтирует на вал электродрели переходник и стыкует с
редуктором. -

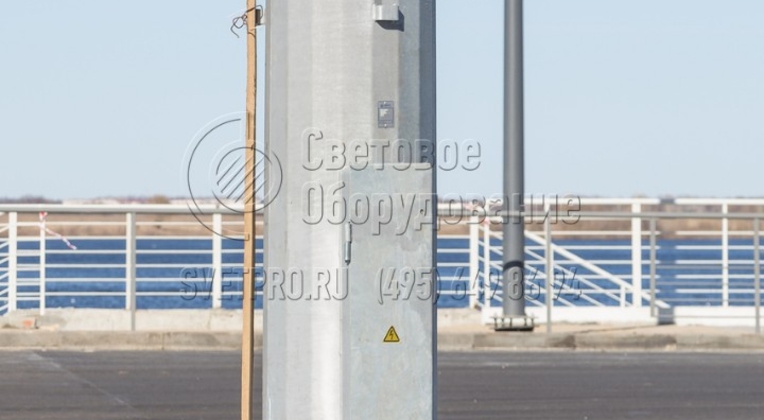

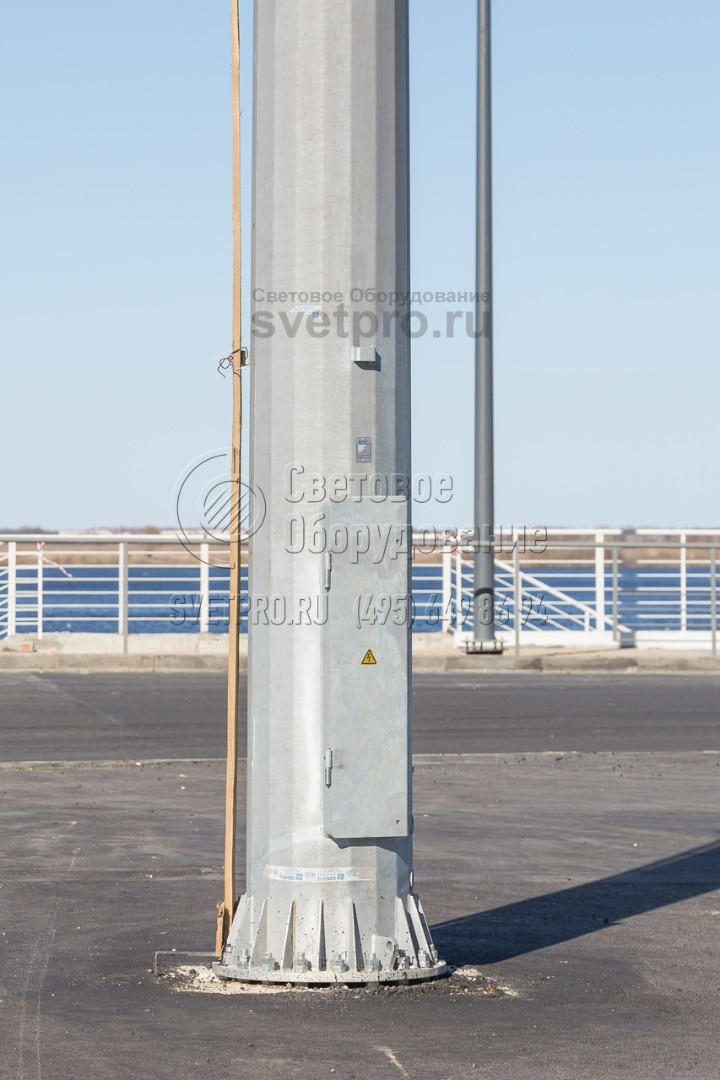

3. За ревизионным окном в нижней части ствола устанавливается электрощит и служит для
подключения входных кабелей питания. -
4. Подъём мобильной рамы с осветительными приборами производят только до 34 м,
дальнейший подъём до крайнего верхнего положения нужно производить только
рукояткой. -
5. Ствол мачты МГФ35‐М выполнен из трёх конусных секций, нижняя секция имеет фланец. -
6. К подготовительным работам перед монтажом относятся: проектирование и устройство
фундамента, прокладка кабеля, подготовка площадки для монтажа. -

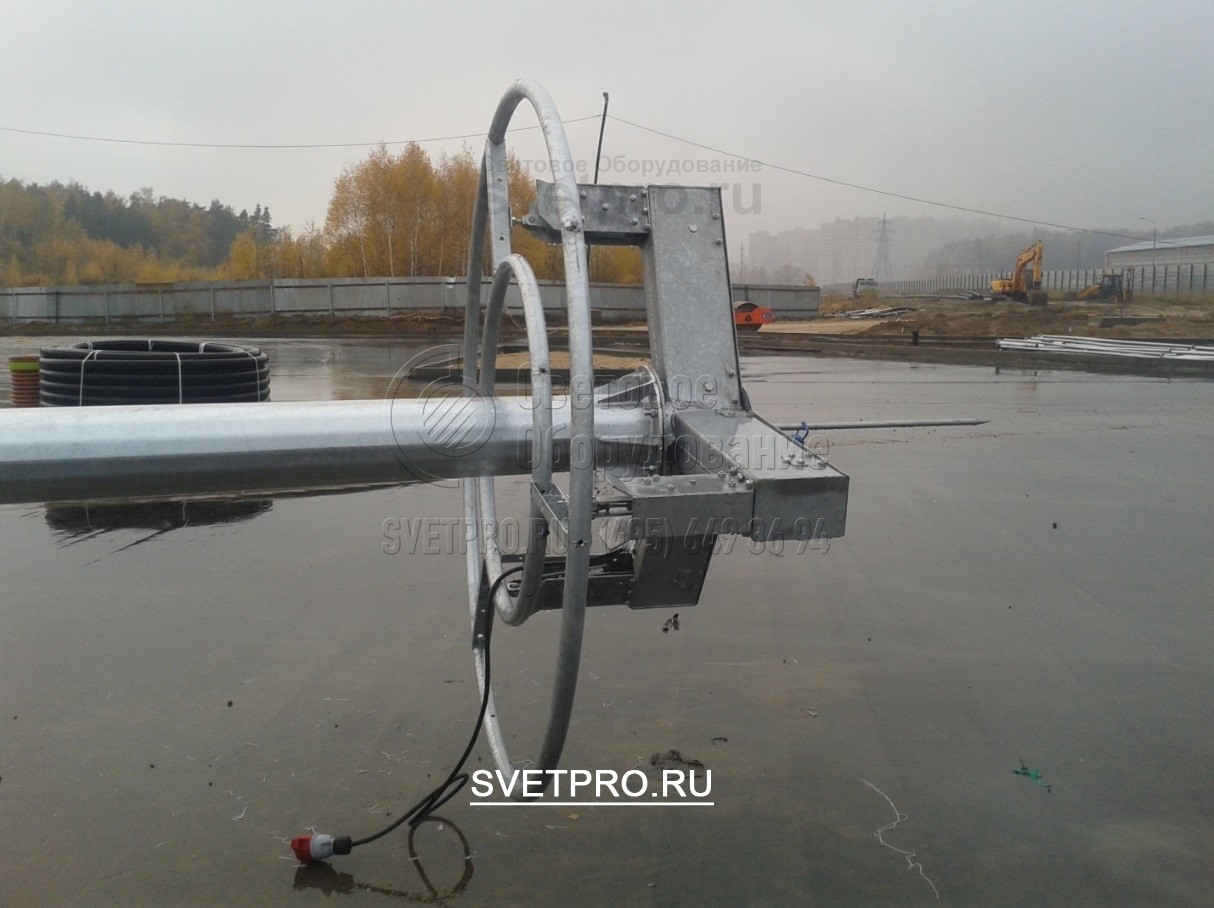

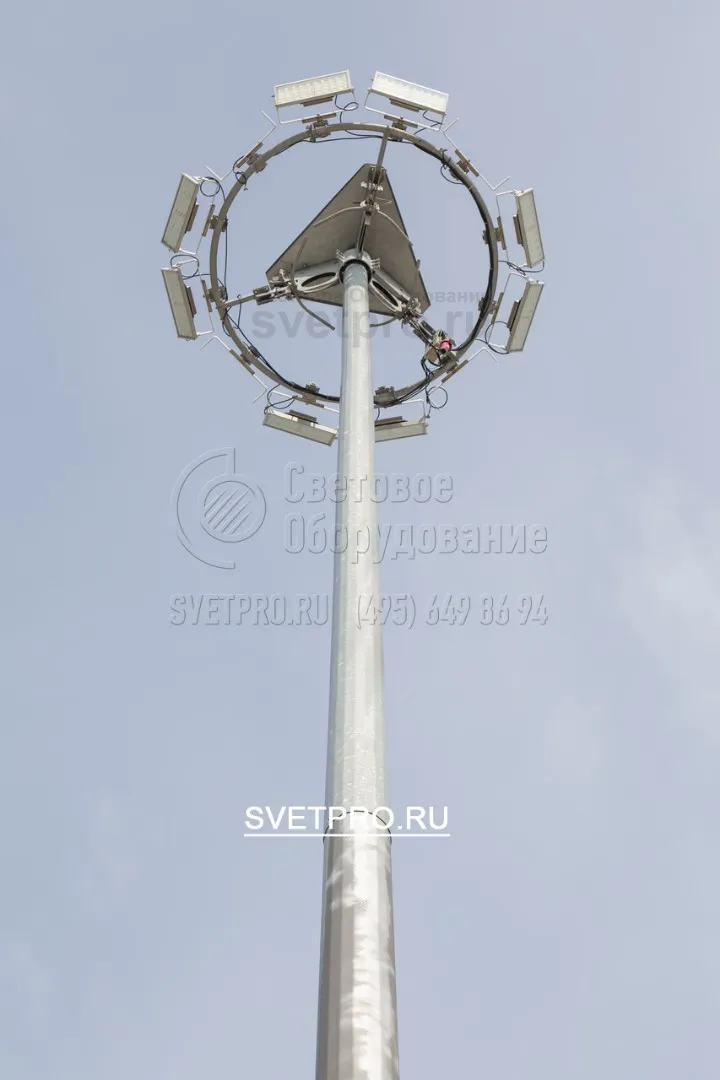

7. У мачты МГФ35‐М оголовок крепится на вершине ствола опоры, внутри которой
размещены ролики, через которые проходят тросы и кабели. -
8. Подъём мобильной рамы на мачте МГФ35‐М электроприводом до верхней точки 35 м
категорически запрещено. -
9. Мачта с мобильной короной МГФ35‐М имеет три кронштейна фиксации короны. -
10. Рама оголовника закрывается верхней крышкой во избежание попадания атмосферных
осадков на ролики и на все механизмы, размещённые внутри опоры. -
11. Запрещается эксплуатация мачты, если появляются задиры или обрывы нитей троса,
появление стуков в редукторе, повреждение питающего кабеля. -
12. Эксплуатация мачт МГФ35‐М может производиться без автолюльки. -
13. В случае монтажа мачты МГФ35‐М не на бетонный фундамент заказчик может разработать
другой способ монтажа мачты на болты или шпильки. -

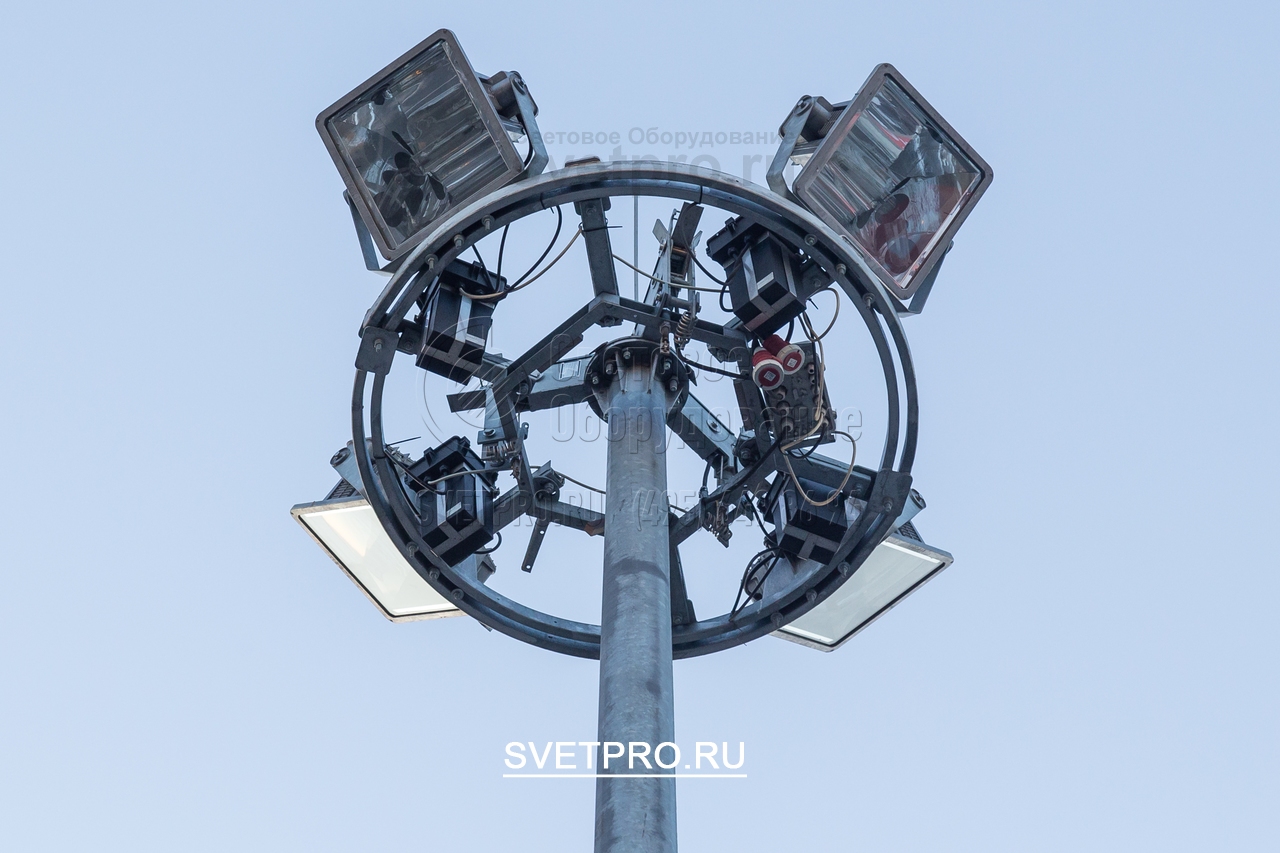

14. Мобильная рама у мачты МГФ35‐М имеет форму в виде кольца, подвешенного на трёх
тросах. -
15. Срок хранения мачты один год, по истечении срока мачта подлежит осмотру согласно
инструкции. -

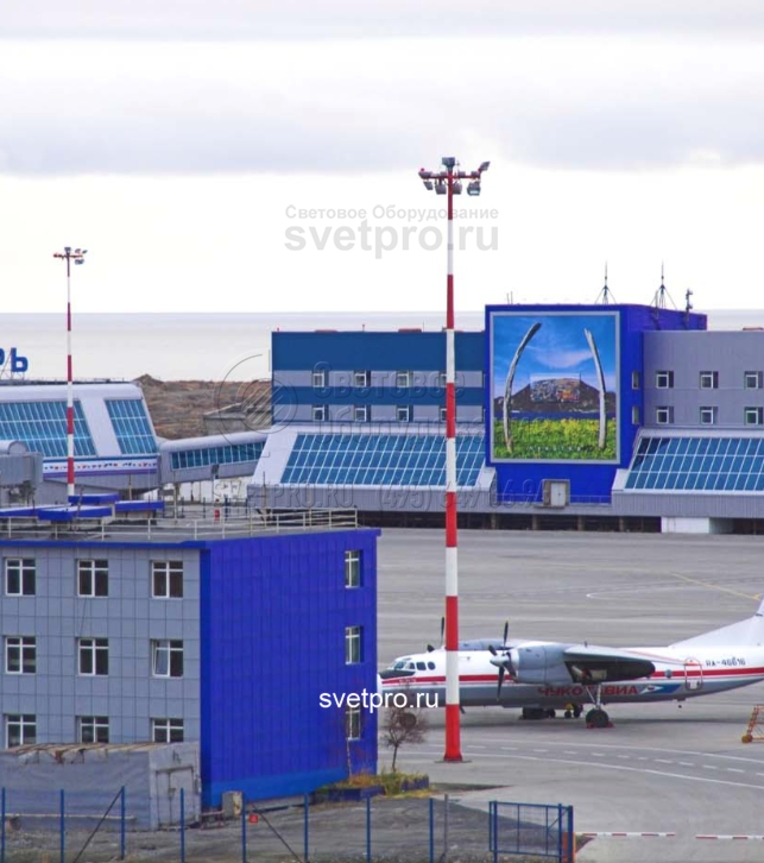

16. Для аэропортов мачта с мобильной короной обязательно должна иметь окраску в красно‐
белый цвет.
Похожие товары
Смотреть
ВМО Высокомачтовые опоры с мобильной короной
ВМО Высокомачтовые опоры с мобильной короной
Смотреть
ВМОН Высокомачтовые граненые опоры со стационарной короной
ВМОН Высокомачтовые граненые опоры со стационарной короной
Смотреть
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
Смотреть
ОГКЛЭП Опоры линий электропередач
ОГКЛЭП Опоры линий электропередач
Смотреть
МГФ-М Мачта с мобильной короной
МГФ-М Мачта с мобильной короной
Смотреть
МГФ-СР Мачта со стационарной короной
МГФ-СР Мачта со стационарной короной
Смотреть
МГФ-СР-М Мачта со стационарно-мобильной короной
МГФ-СР-М Мачта со стационарно-мобильной короной
Смотреть
Agena P Стальная осветительная мачта 12-гранная
Agena P Стальная осветительная мачта 12-гранная

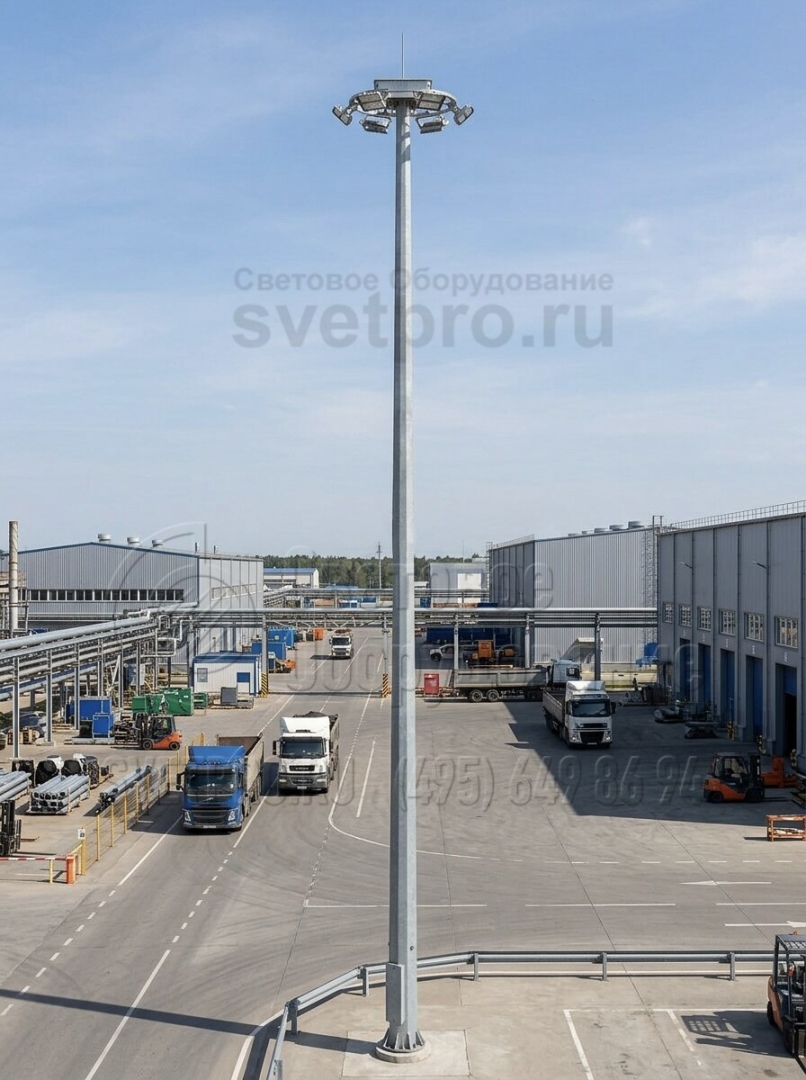

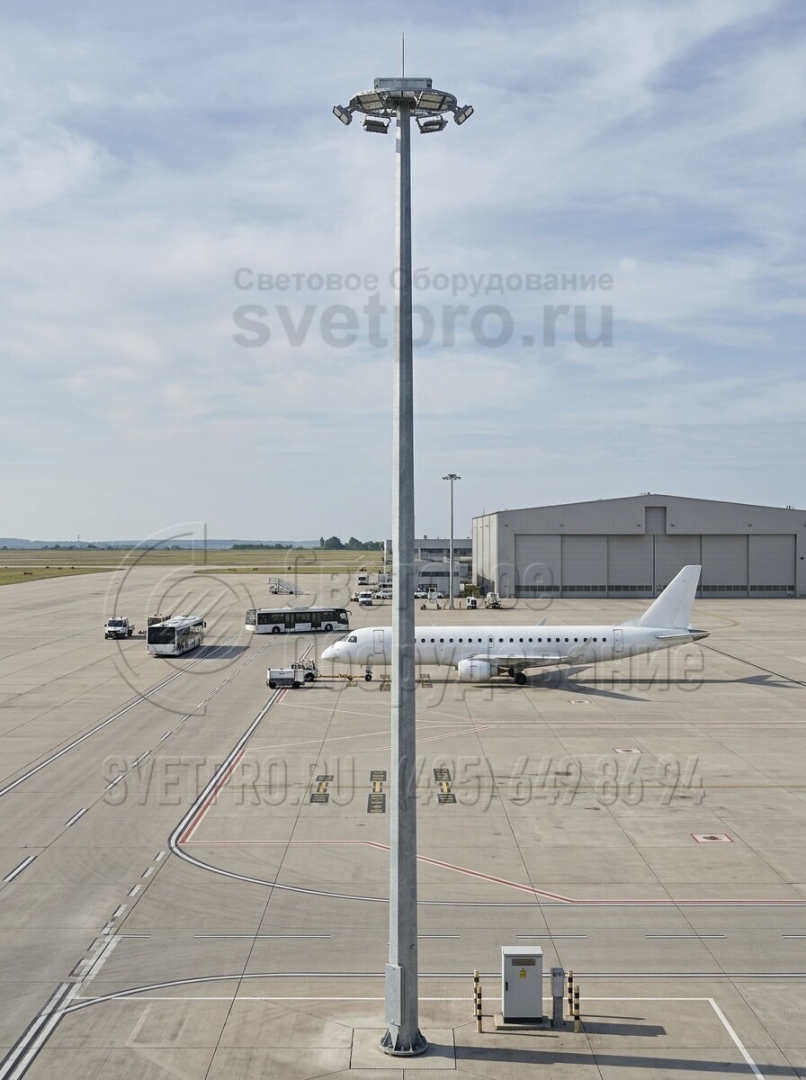

Мачты с мобильной короной на объектах
