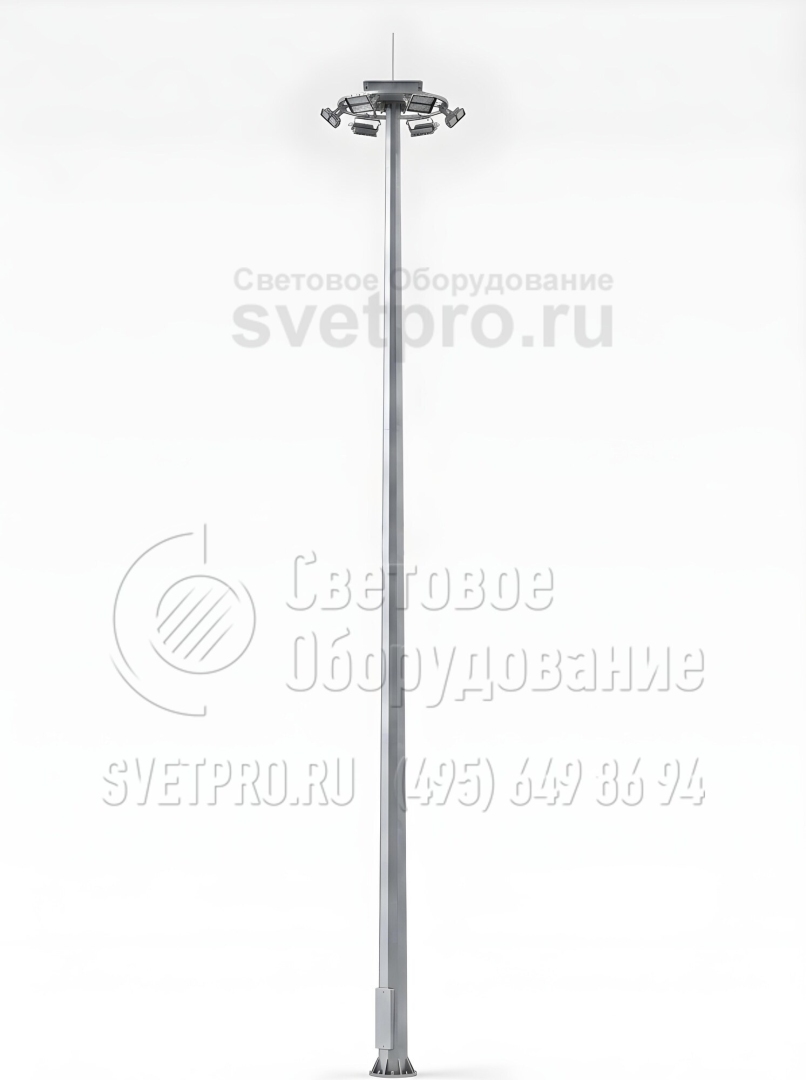

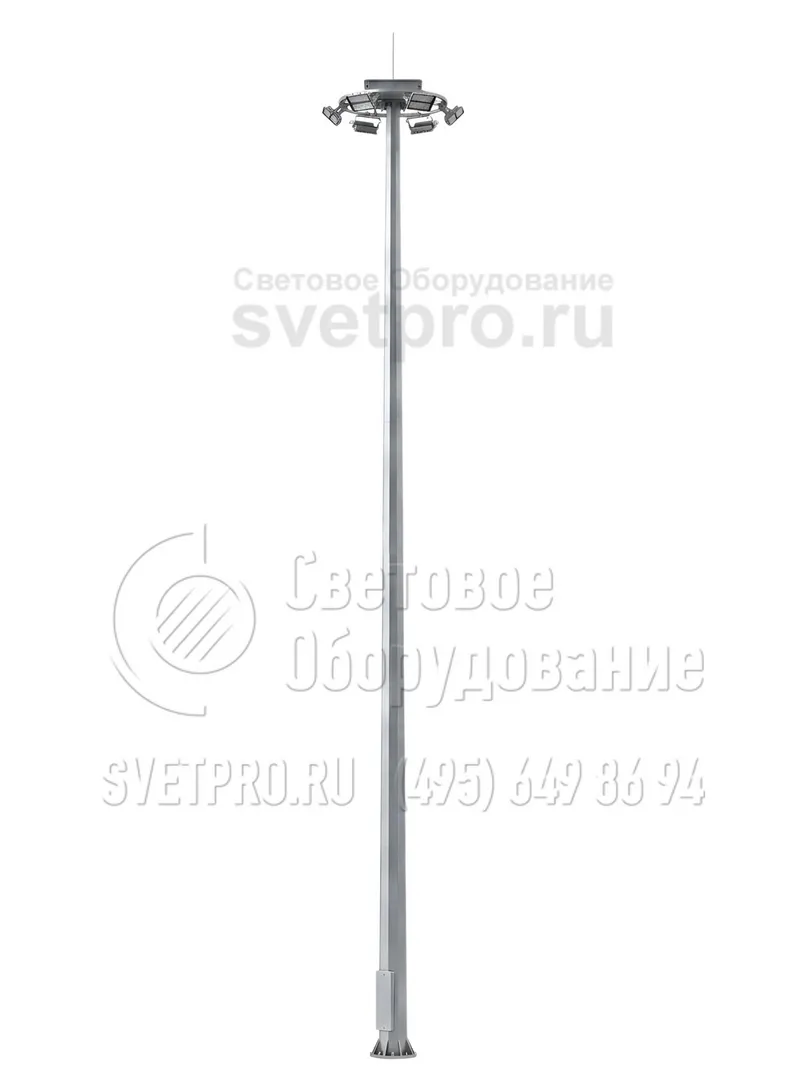

МГФ-30-М Мачта с мобильной короной высота 30 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-30-М |
| Количество секций: | 2-5 |
| Количество световых приборов: | до 12 |
| Количество крепежный отверстий: | 8-24 |
| Нижний диаметр: | 600 мм |
| Верхний диаметр: | 195-219 мм |
| Вес: | 1482-2027 кг |
| Высота: | 30 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Цена*:
от
435 930
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
Основные параметры мачт МГФ-М. Таблица 1
| Обозначение мачты | Высота ствола мачты, м | Кол-во секций, шт | Масса, кг | Грузоподъемность механического привода, кг | Кол-во ОП, шт | Параметры ствола, мм | Ветровые районы эксплуатации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М MAX, тм | Q MAX, т | N, т | |||||||
| МГФ-30-М(Х)-Y-Z-ц | 30 | 3 | 1482 | 250, 500 | до 6 | 195 | 600 | до III | 27,6 | 1,39 | 1,82 |
| МГФ-30-М(Х)-Y-Z-ц | 30 | 3 | 1970 | 500, 800 | от 6 до 12 | 219 | 600 | IV | 42,8 | 2,05 | 2,63 |
| МГФ-30-М(Х)-Y-Z-ц | 30 | 3 | 2027 | 500, 800 | от 6 до 12 | 219 | 600 | V и выше | 65,1 | 3,07 | 2,97 |
Основные параметры мачт МГФ-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| МГФ-30-М(Х)-Y-Z-ц | ЗА-30/18/Д740-1,3-хц | 30 | 18 | 850 | 740 |
как выбрать опору?

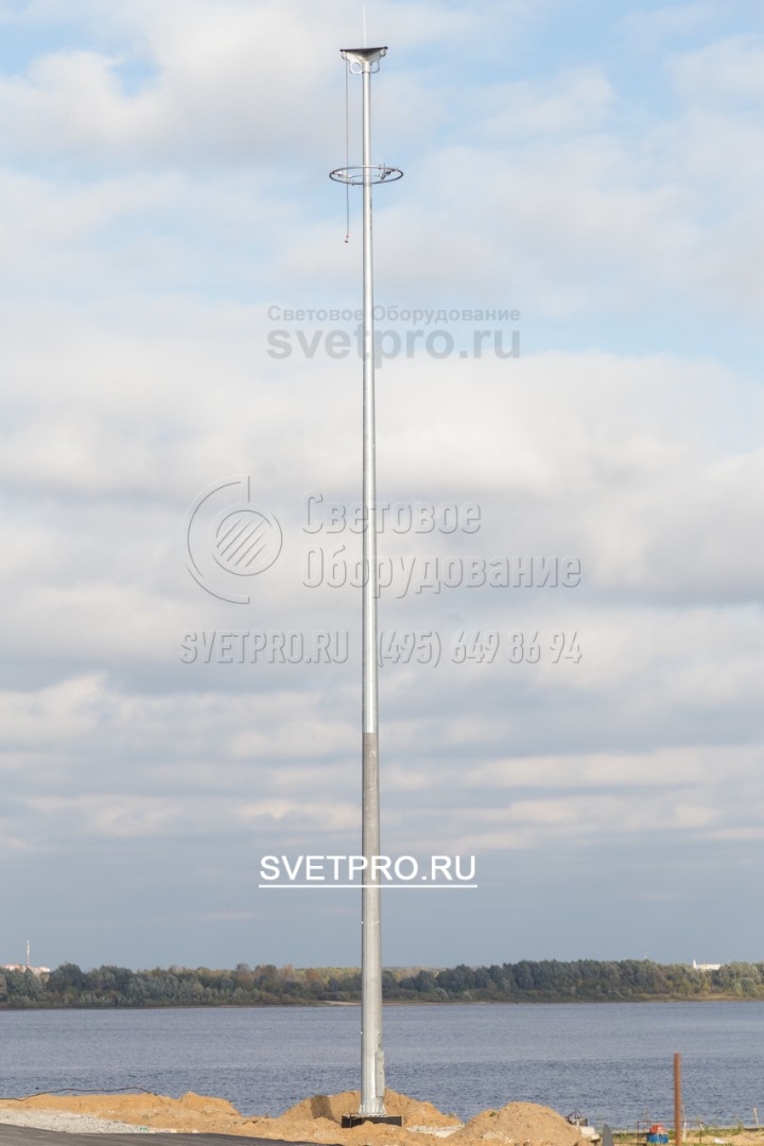

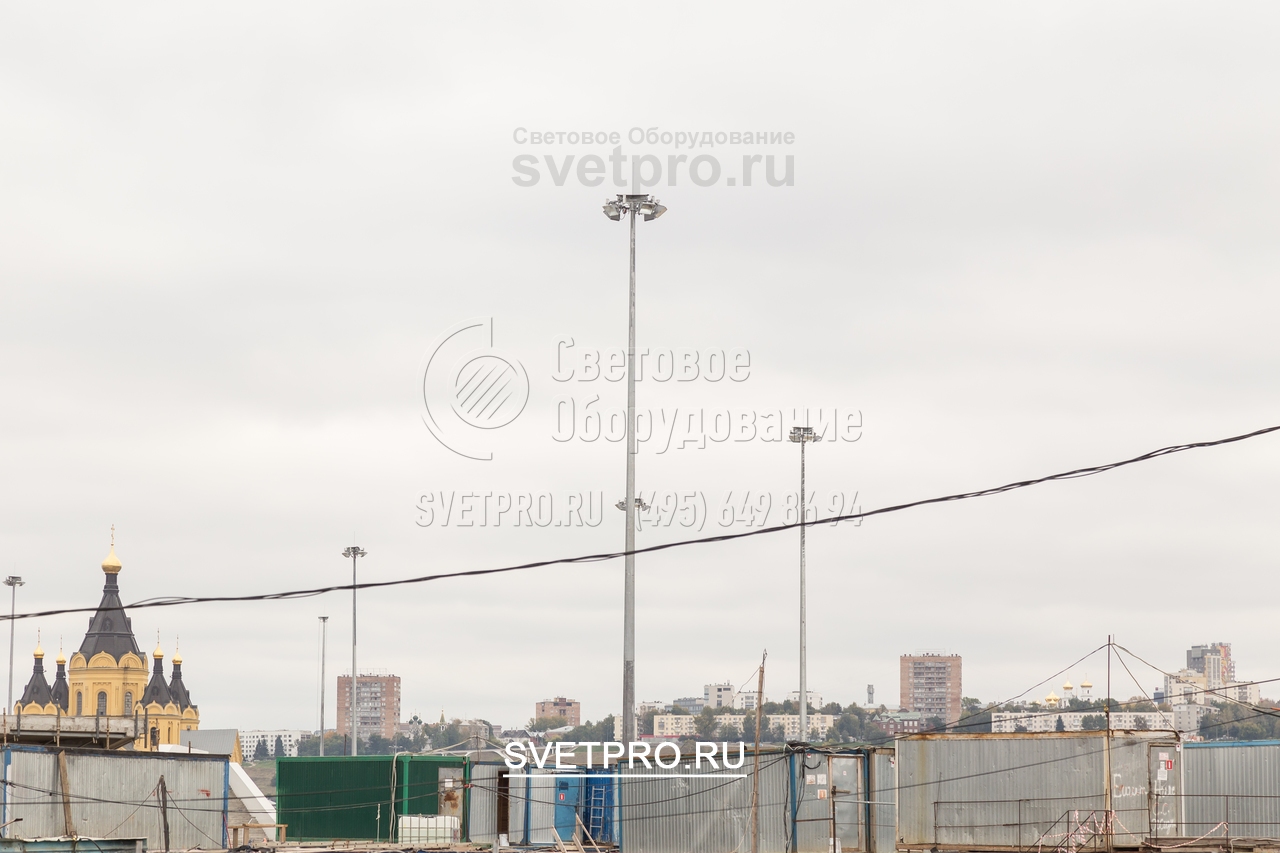

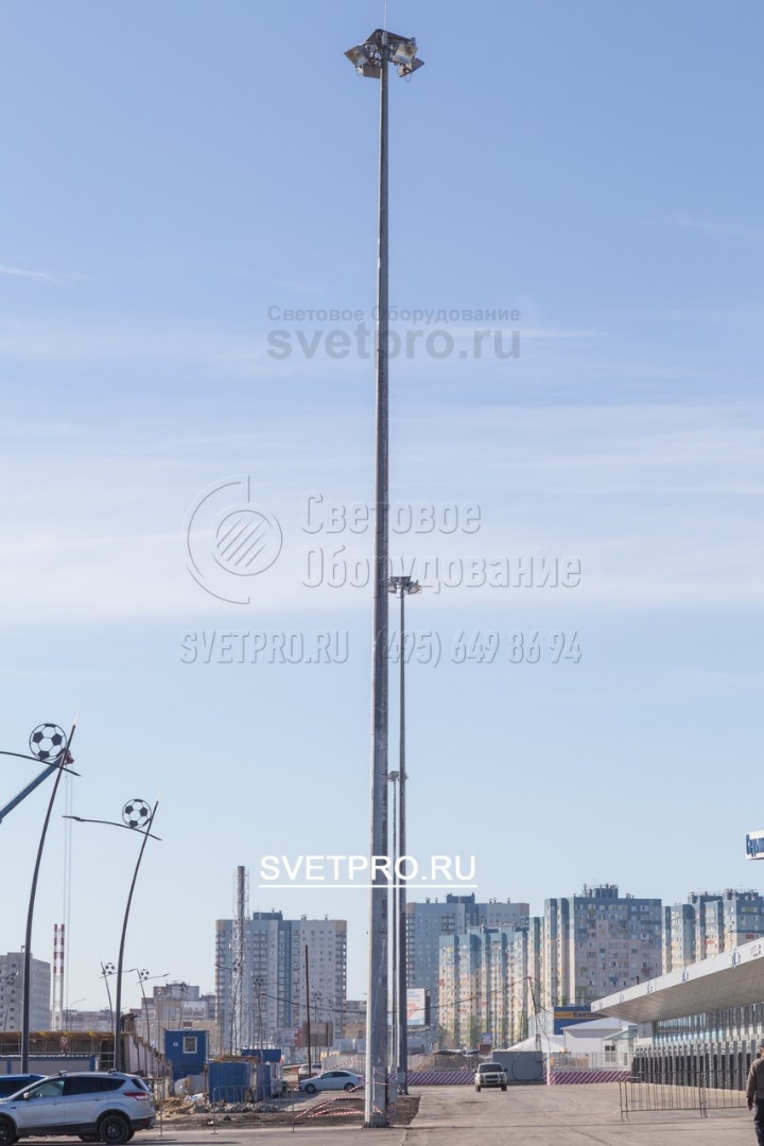

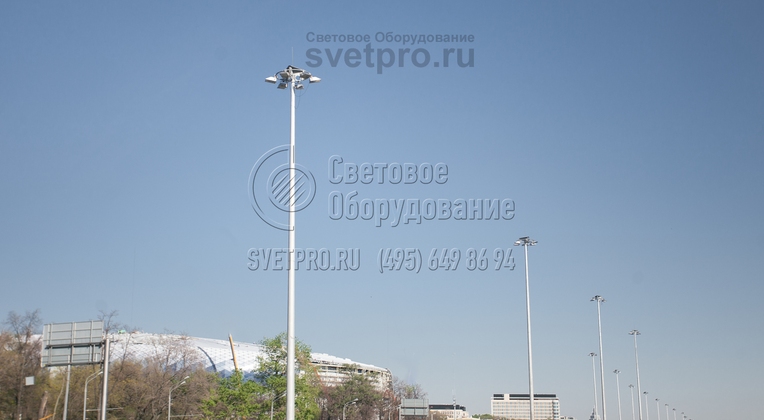

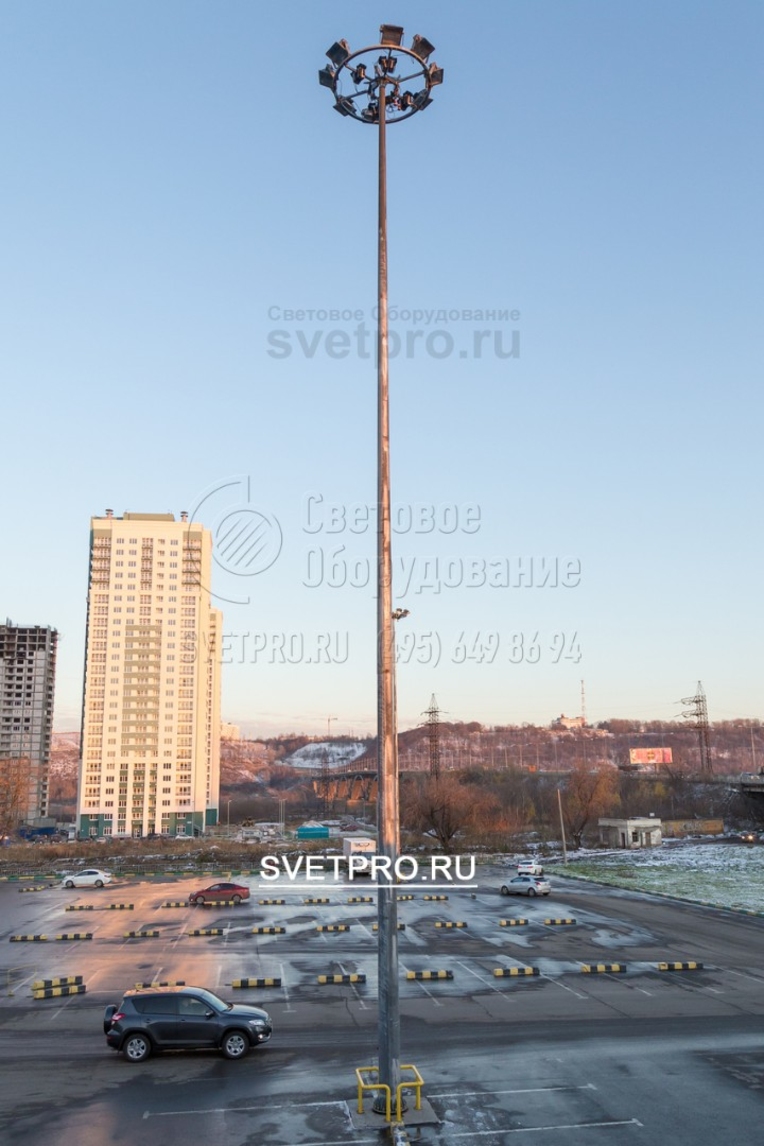

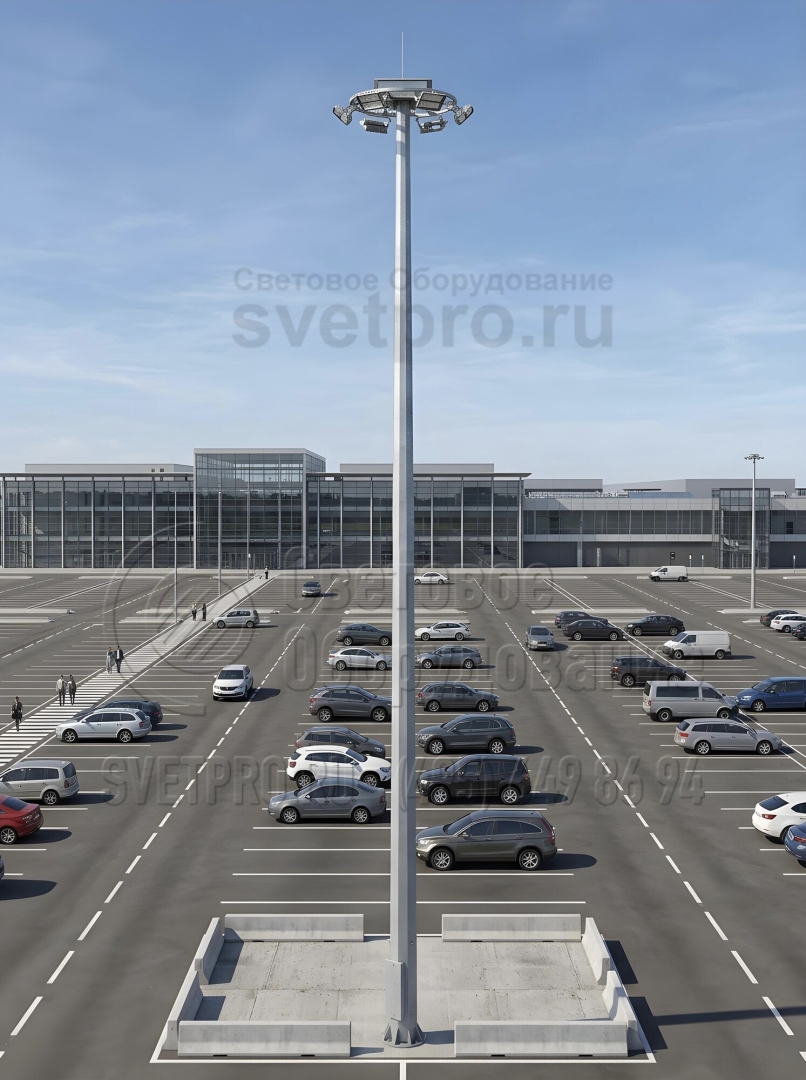

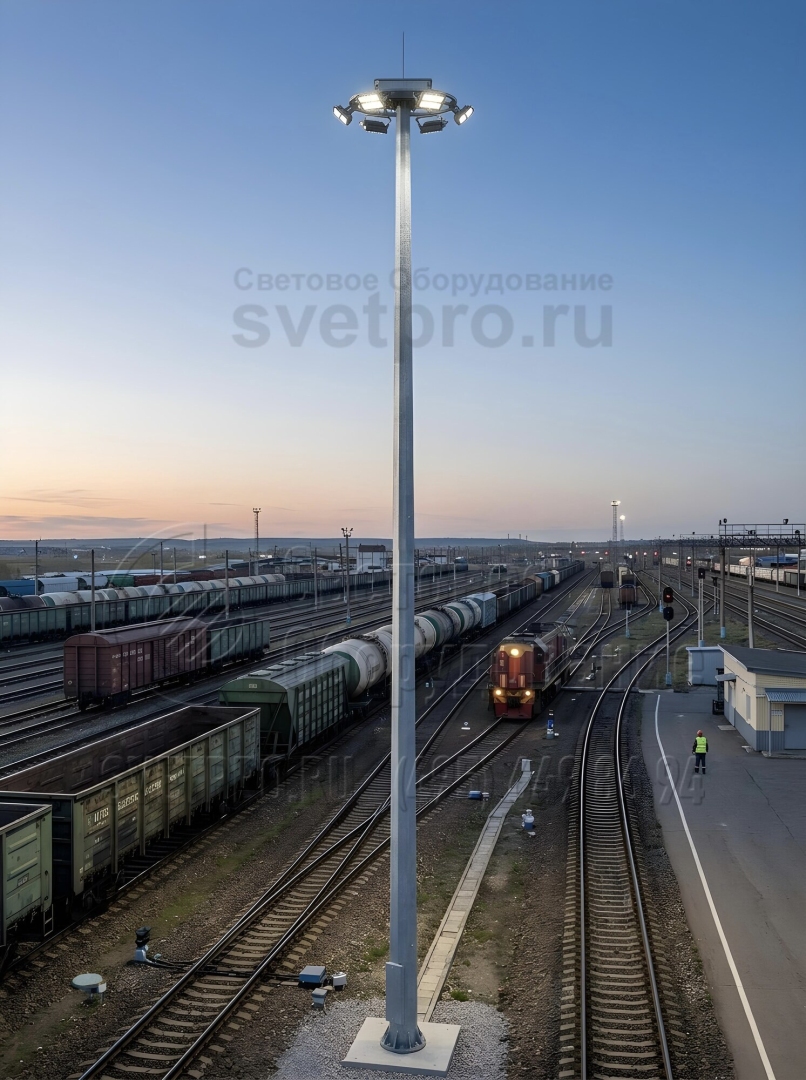

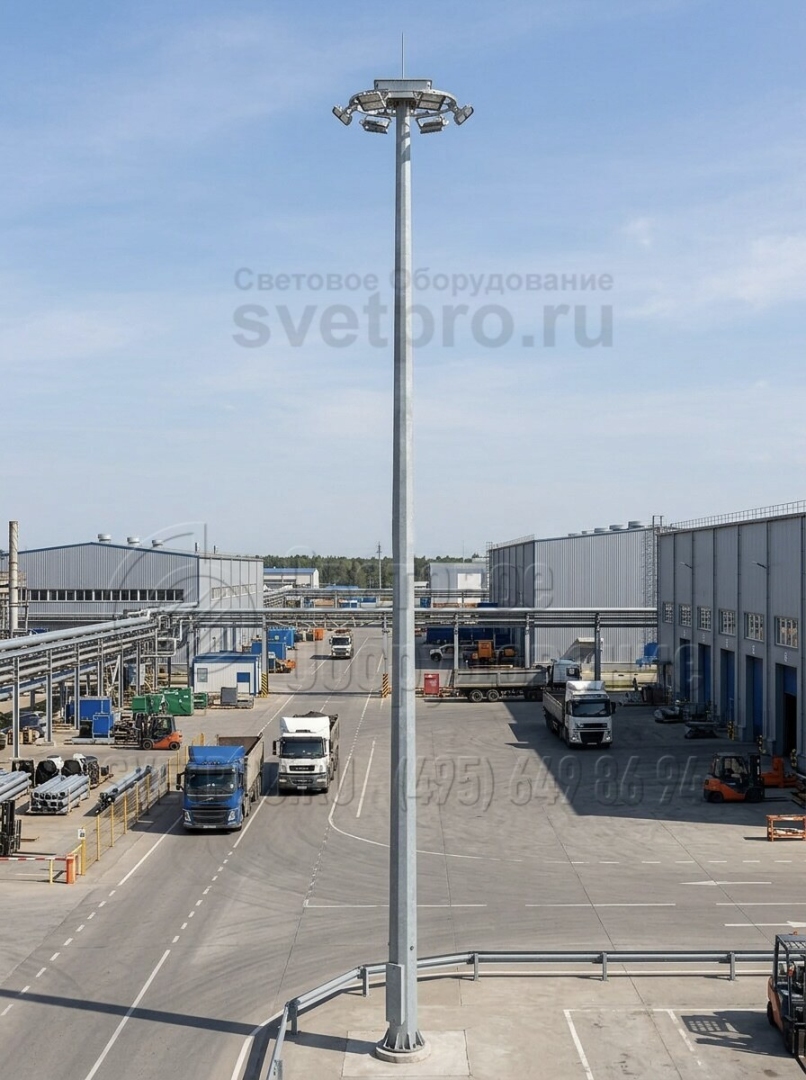

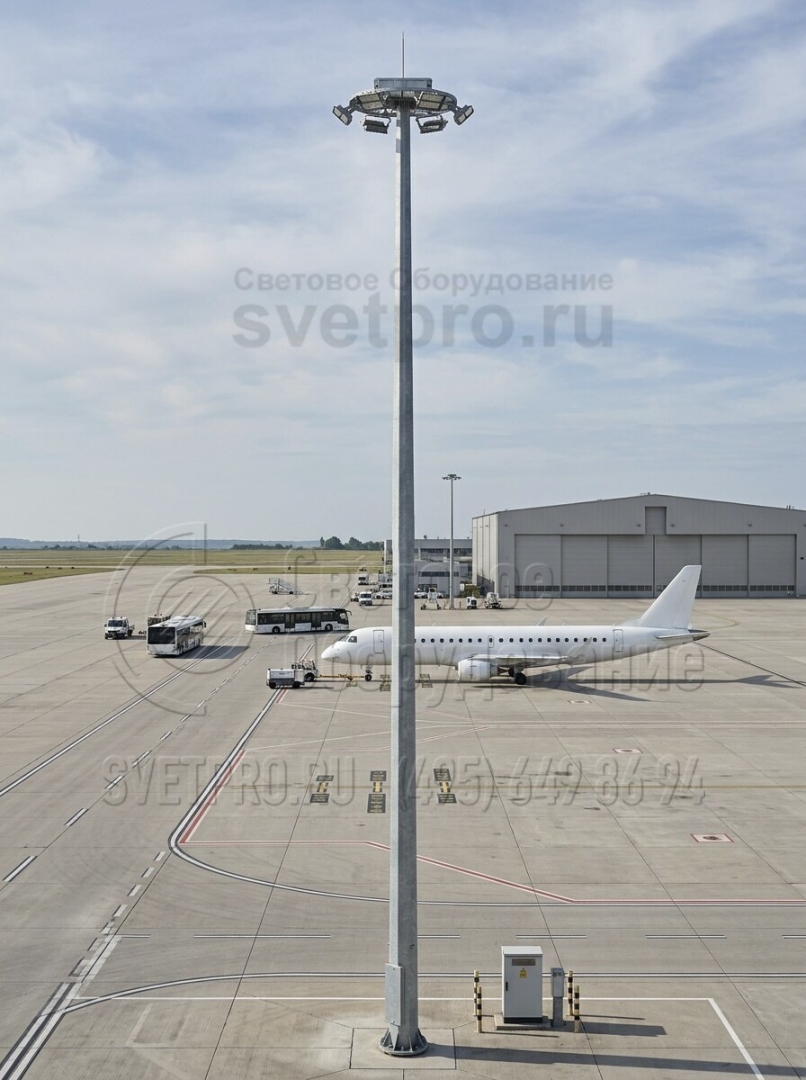

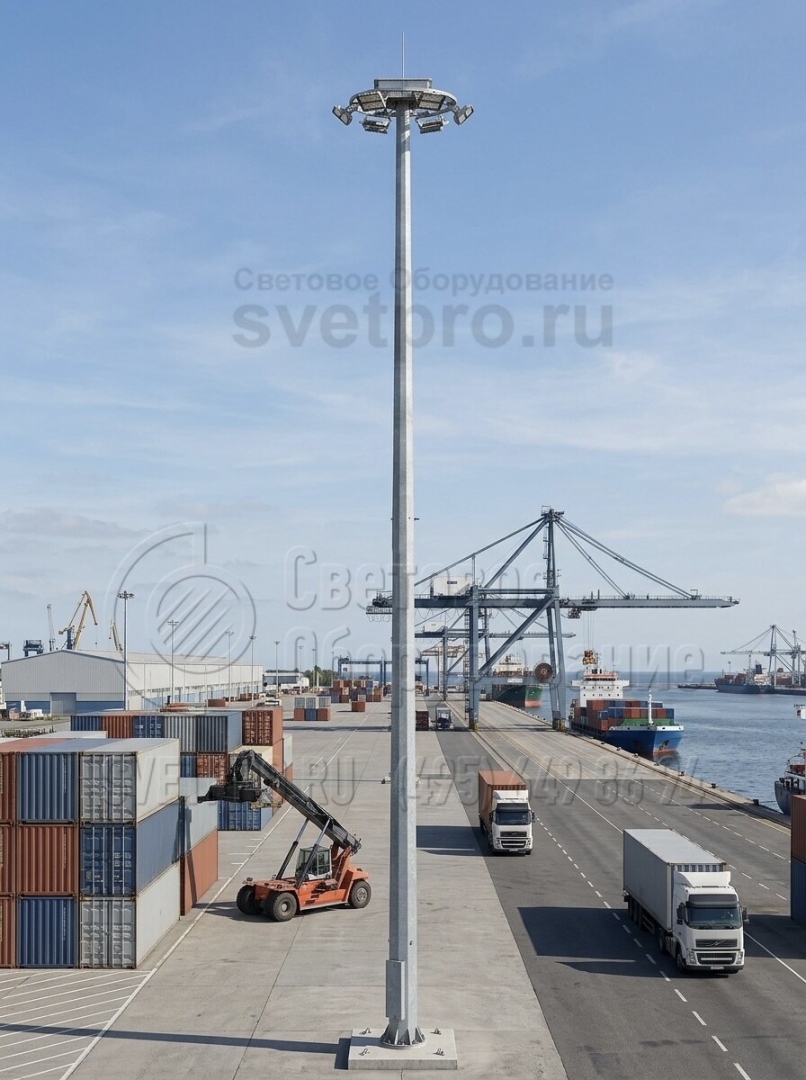

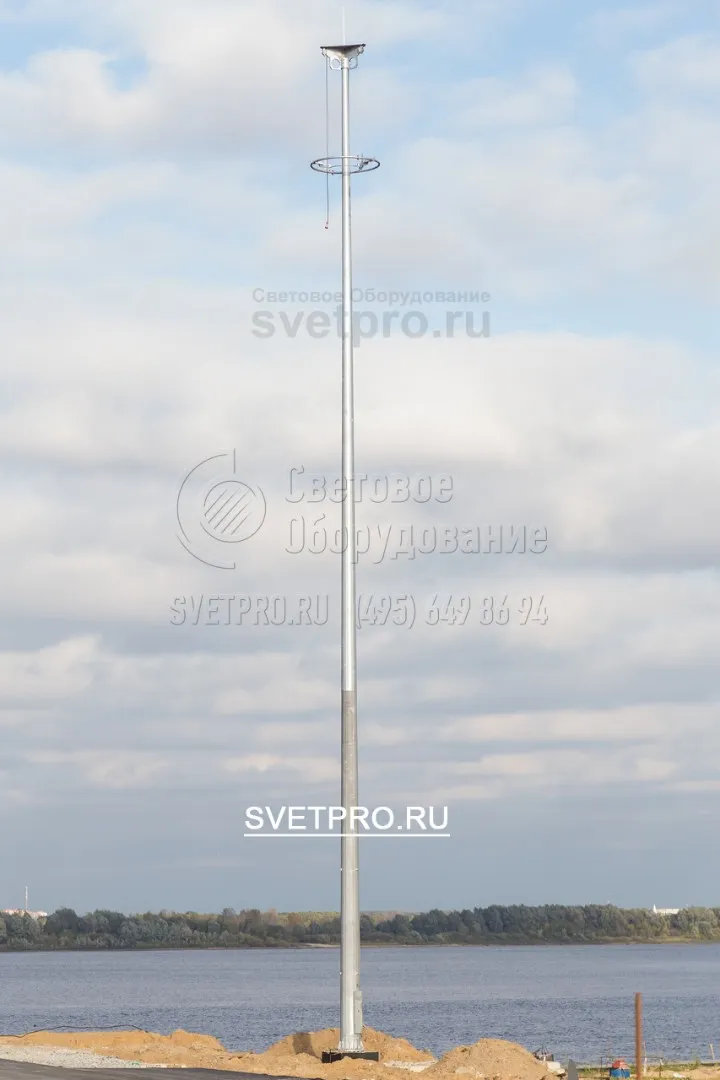

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

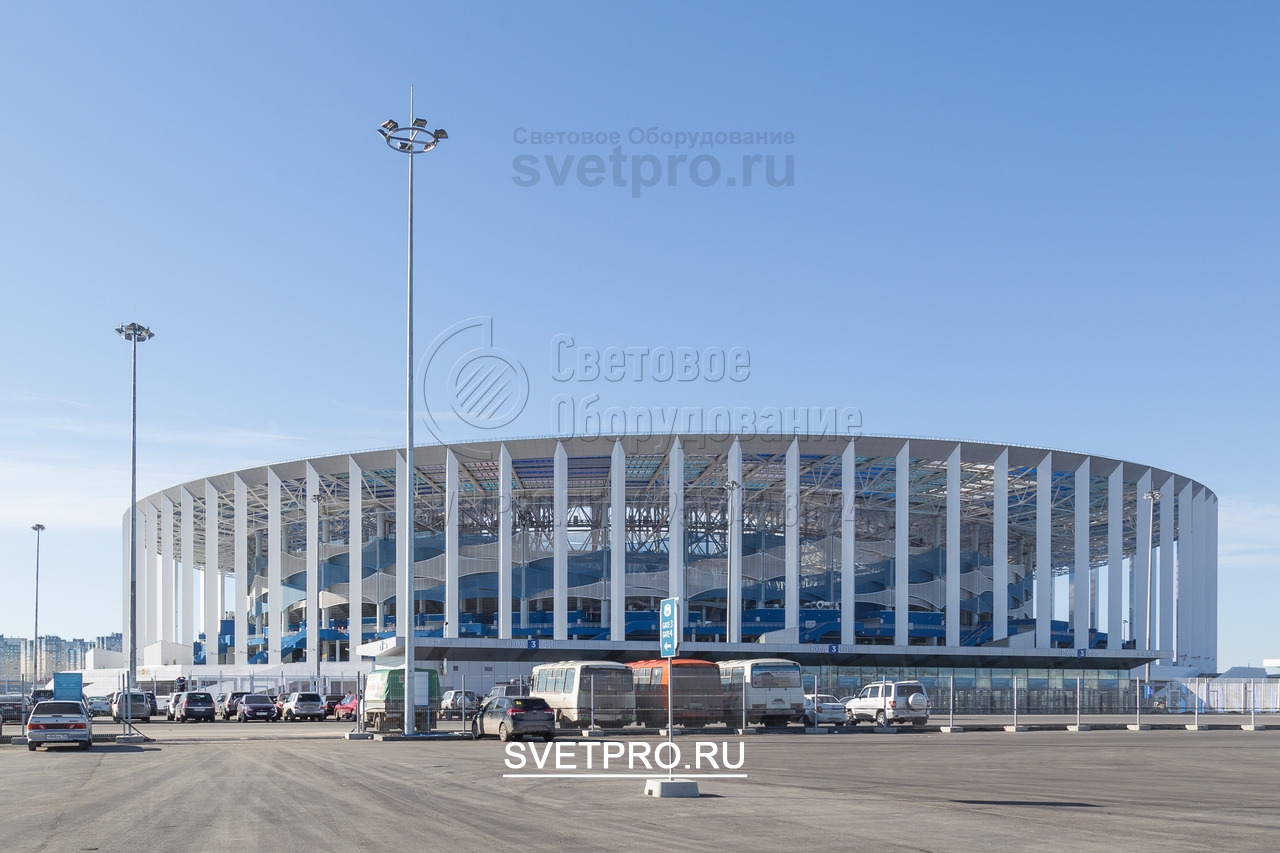

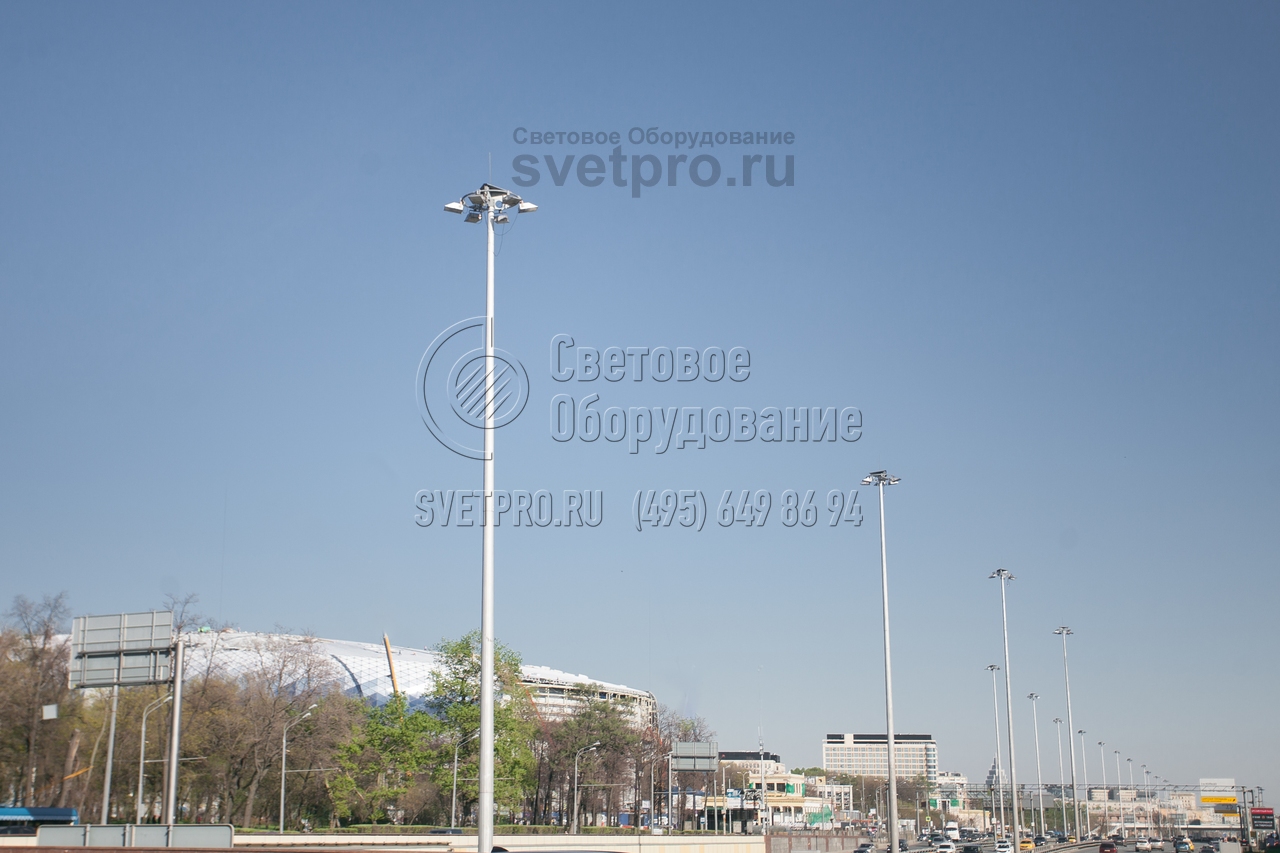

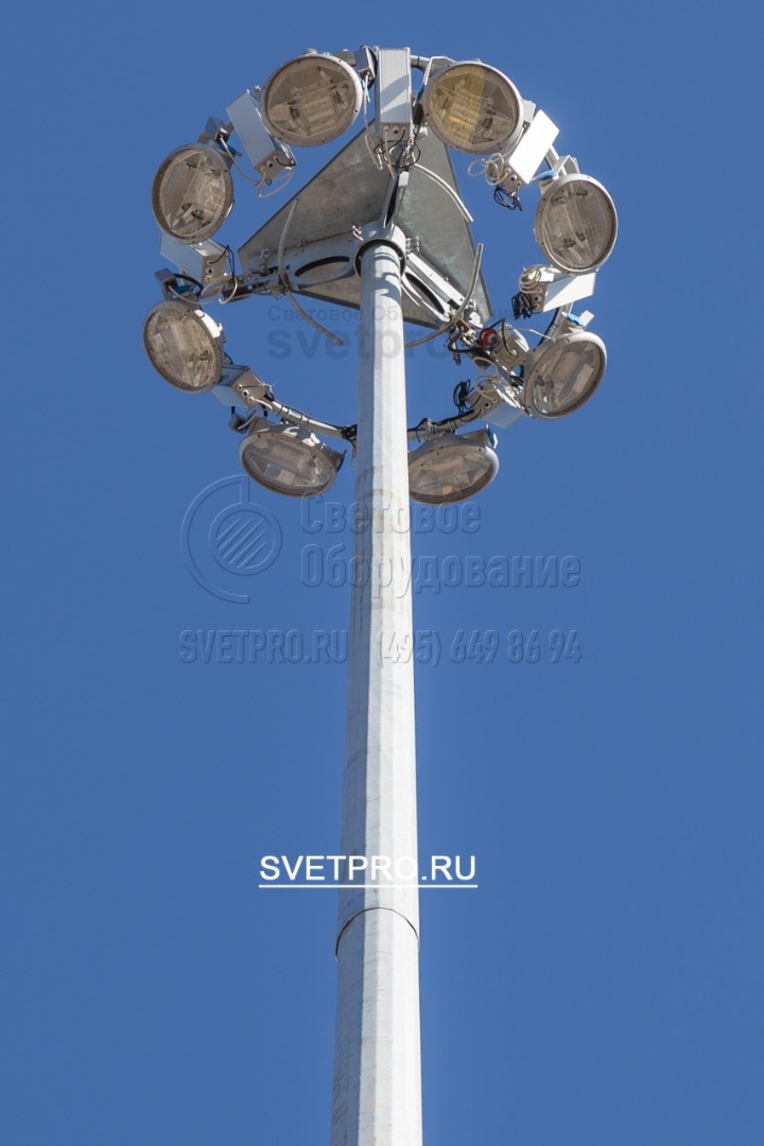

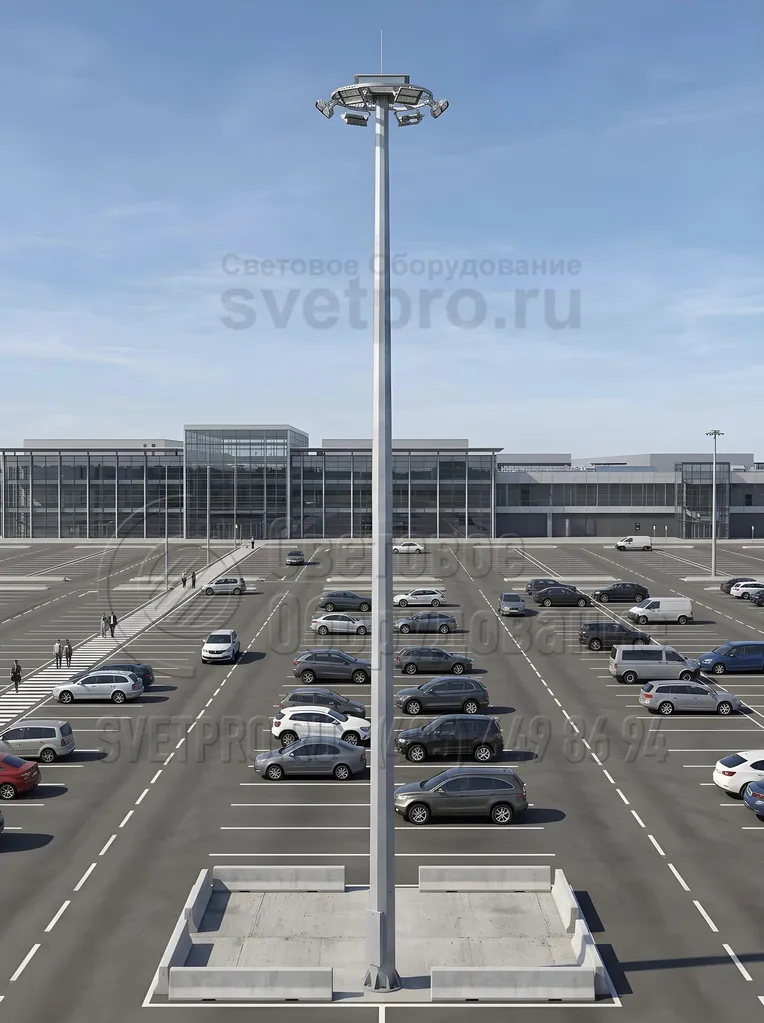

Мачта МГФ-30-М относится к высотным конструкциям, оснащаемым подвижной короной, на которой располагаются прожектор и светотехника. С помощью конструкции высотой 30 м организуется требуемый уровень освещения на больших открытых площадках, автостоянках, магистралях, транспортных сетях. Особая конструкция короны и надежный механизм подъема позволяют размещать на мачте до 18 прожекторов, которые при необходимости можно быстро опустить на землю без привлечения высотной спецтехники.

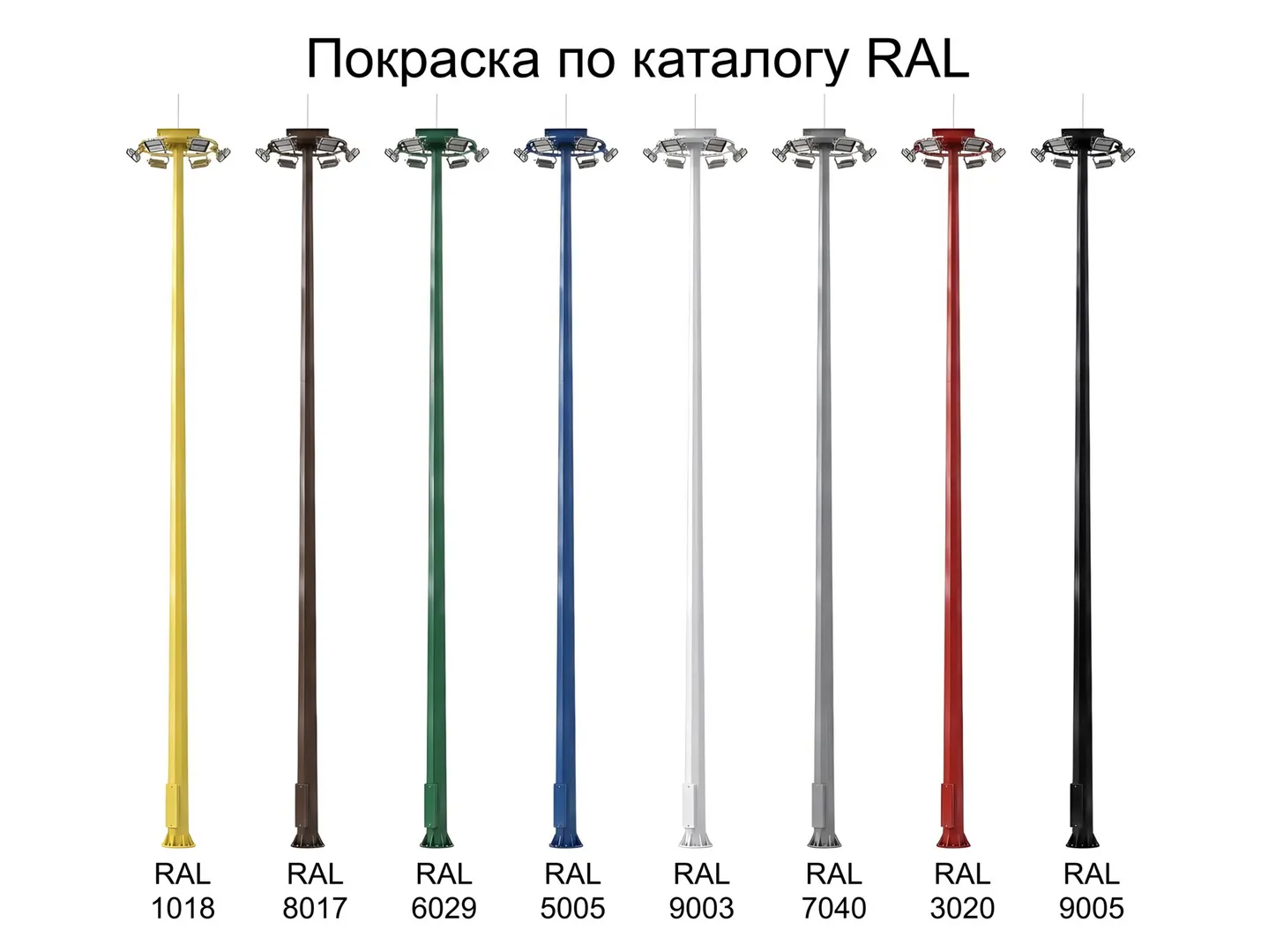

Вес светотехники и расчетные нагрузки влияют на выбор одной из трех модификаций короны при изготовлении. Конструкция мачты состоит из трех секций – металлоизделий с граненой поверхностью, защищенных от коррозии и негативных внешних факторов горячим цинкованием. При необходимости изделие может дополнительно покрываться лакокраской с выбором цвета по каталогу RAL. Подвод кабелей к прожекторам выполняется внутри опоры.

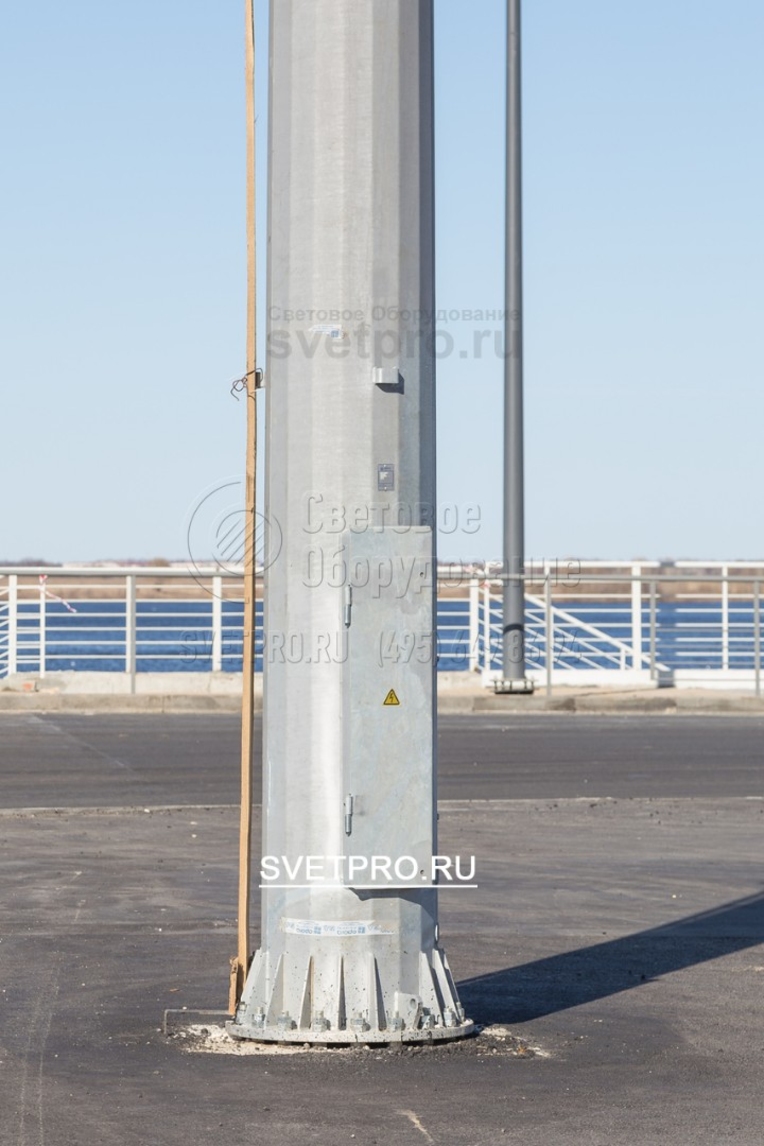

Фиксация опоры выполняется на закладной фундамент посредством соединения с закладной деталью фундамента через фланец.
фото с объектов
Фотогалерея
-
1. Мачты могут укомплектовать индивидуальными кронштейнами для осветительных
приборов.
-
2. Мачта должна устанавливаться на индивидуальный фундамент (проектируется отдельно). -
3. На мобильной короне осветительные приборы могут устанавливаться как на специально
разработанные кронштейны, так и без них. -

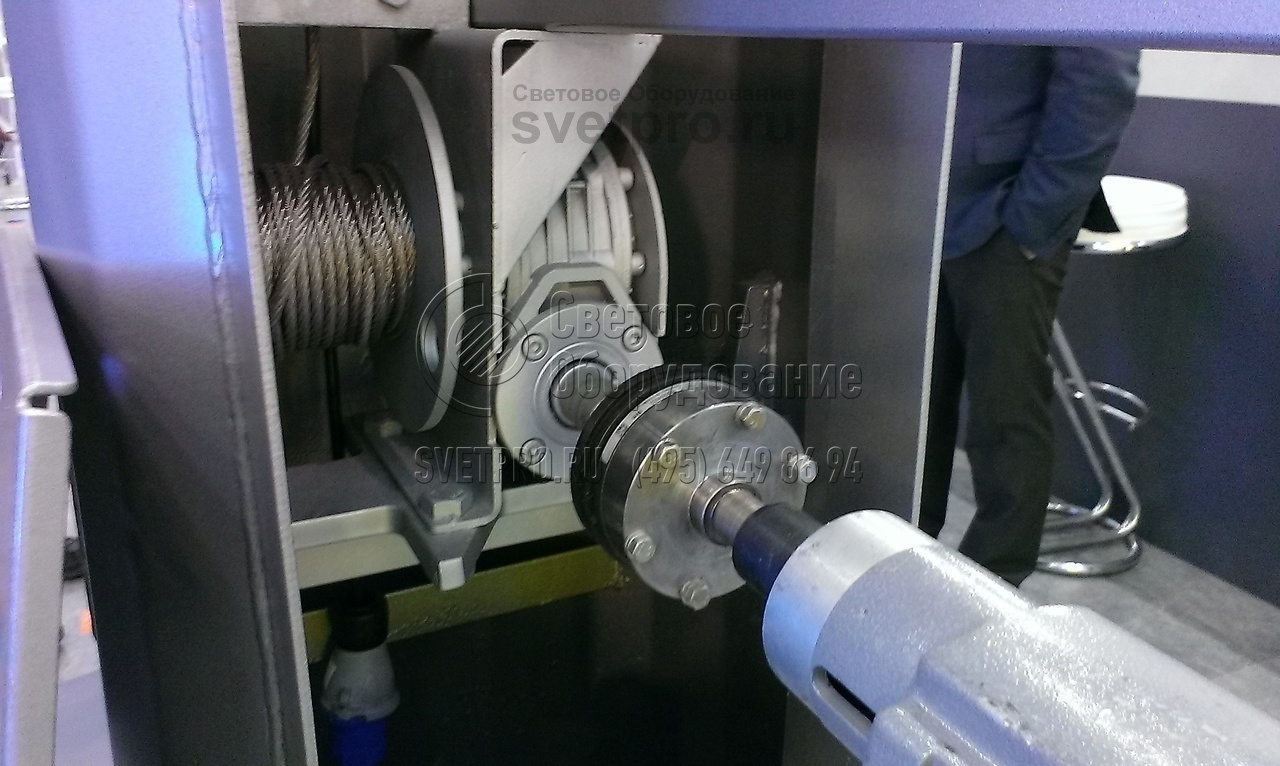

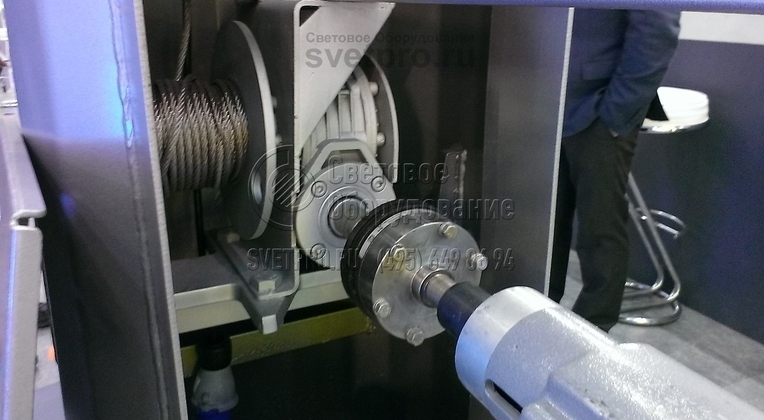

4. Для пользования эксплуатационным комплектом нужно смонтировать на шпиндель
электродрели переходник, электродрель установить на кронштейн, закреплённый на

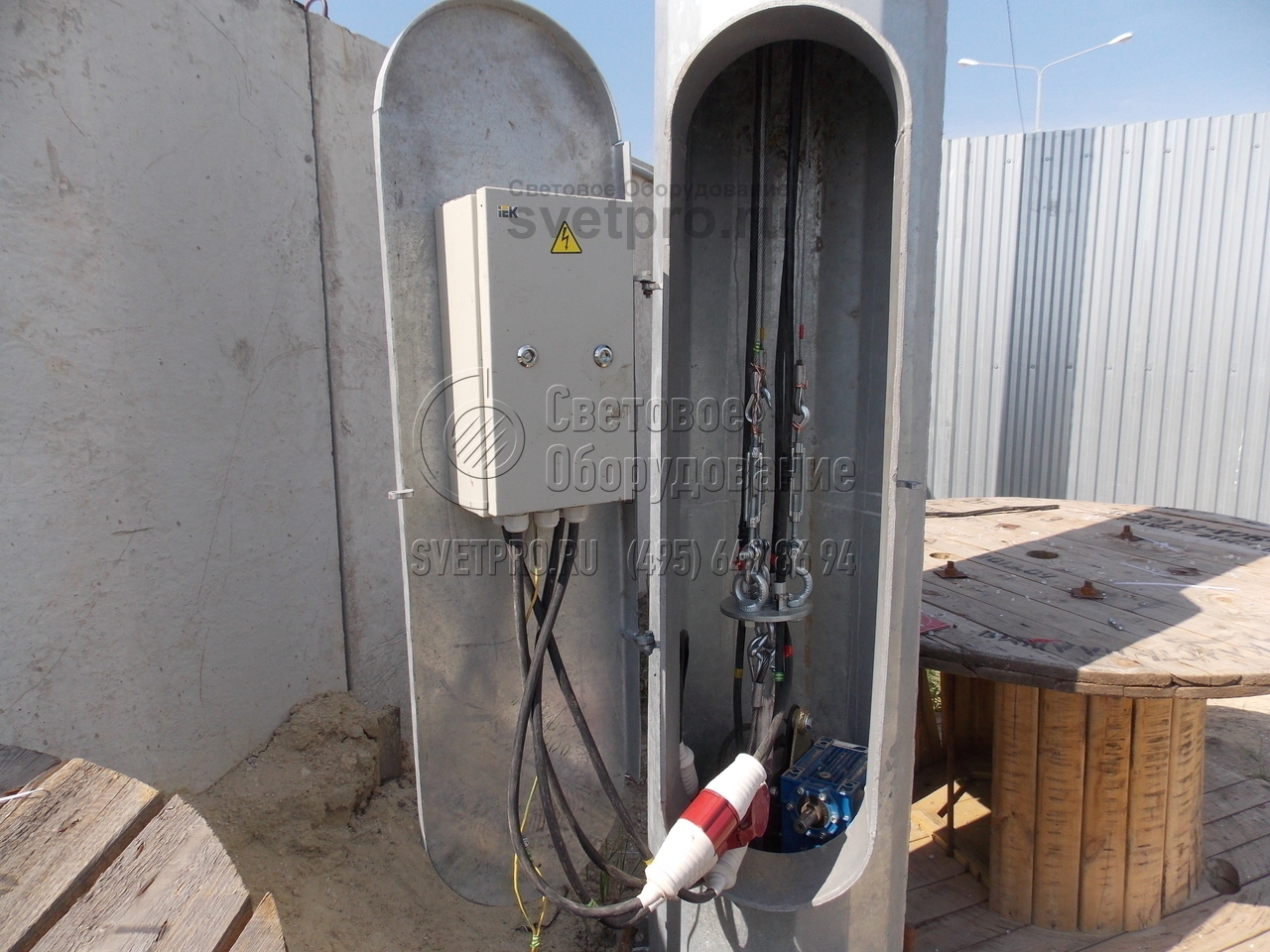

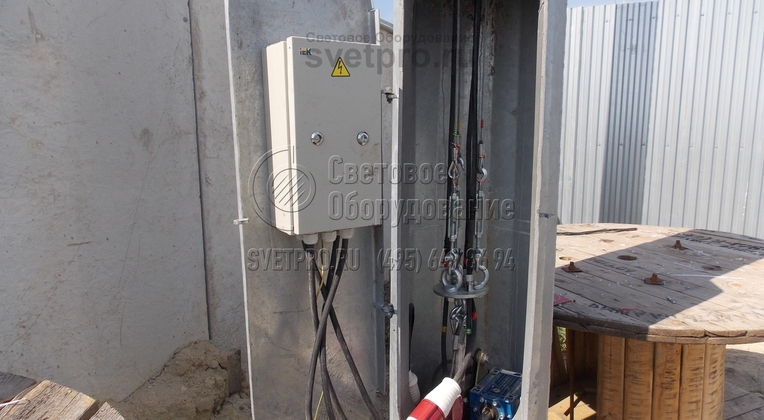

обечайке окна ревизии установки, электродвигатель подключить в розетку на панели
электроаппаратуры. Включить электродрель в сторону сматывания тросов с барабанов. -
5. Профилактические работы у мачты МГФ‐М должны производиться по мере
необходимости, но не реже одного раза в год. -

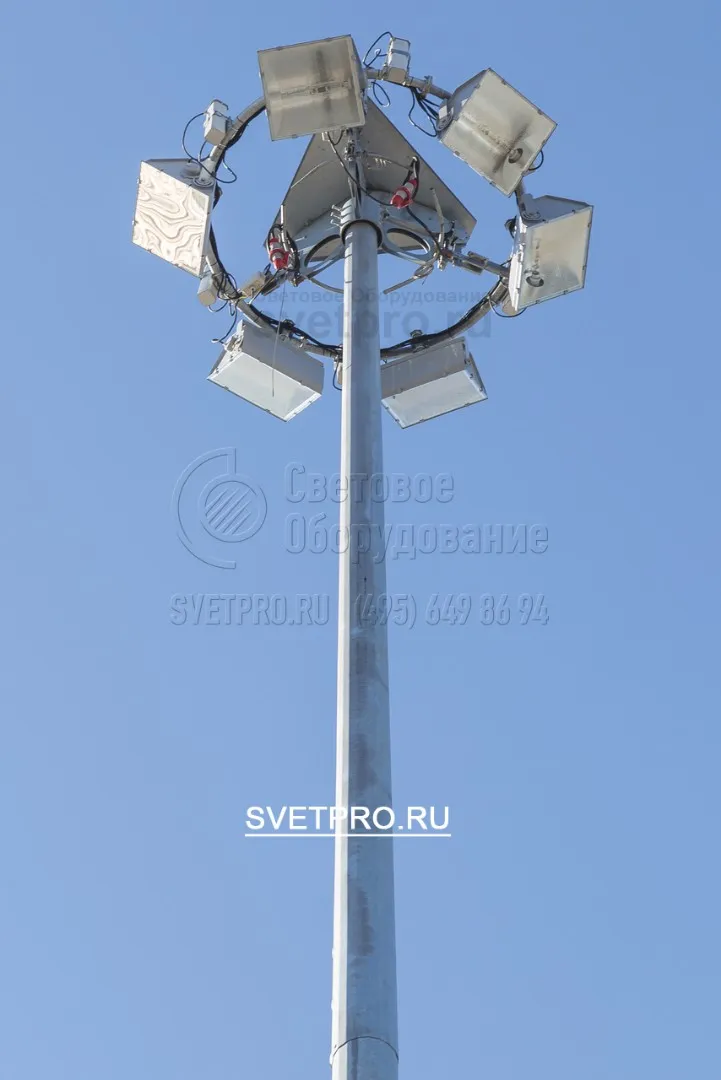

6. В состав мачты МГФ30‐М входят: ствол опоры, оголовник, молниеприёмник, спускная
рама, блок редуктора, панель электроаппаратуры, комплекты для монтажа и
эксплуатации. -
7. Для каждого объекта мачта подбирается индивидуально согласно тех. задания. -
8. Мачта МГФ30‐М состоит из двух секций, верхней и нижней. К нижней секции приварен
фланец с рёбрами жёсткости. -
9. Прокладка кабеля питания производится таким образом, чтобы кабели в фундаменте и на
выходе из фундамента проходили в трубах. -
10. При заказе мачт МГФ‐М осветительные приборы, лампы, ПРА в комплект не входят и
заказываются отдельно. -

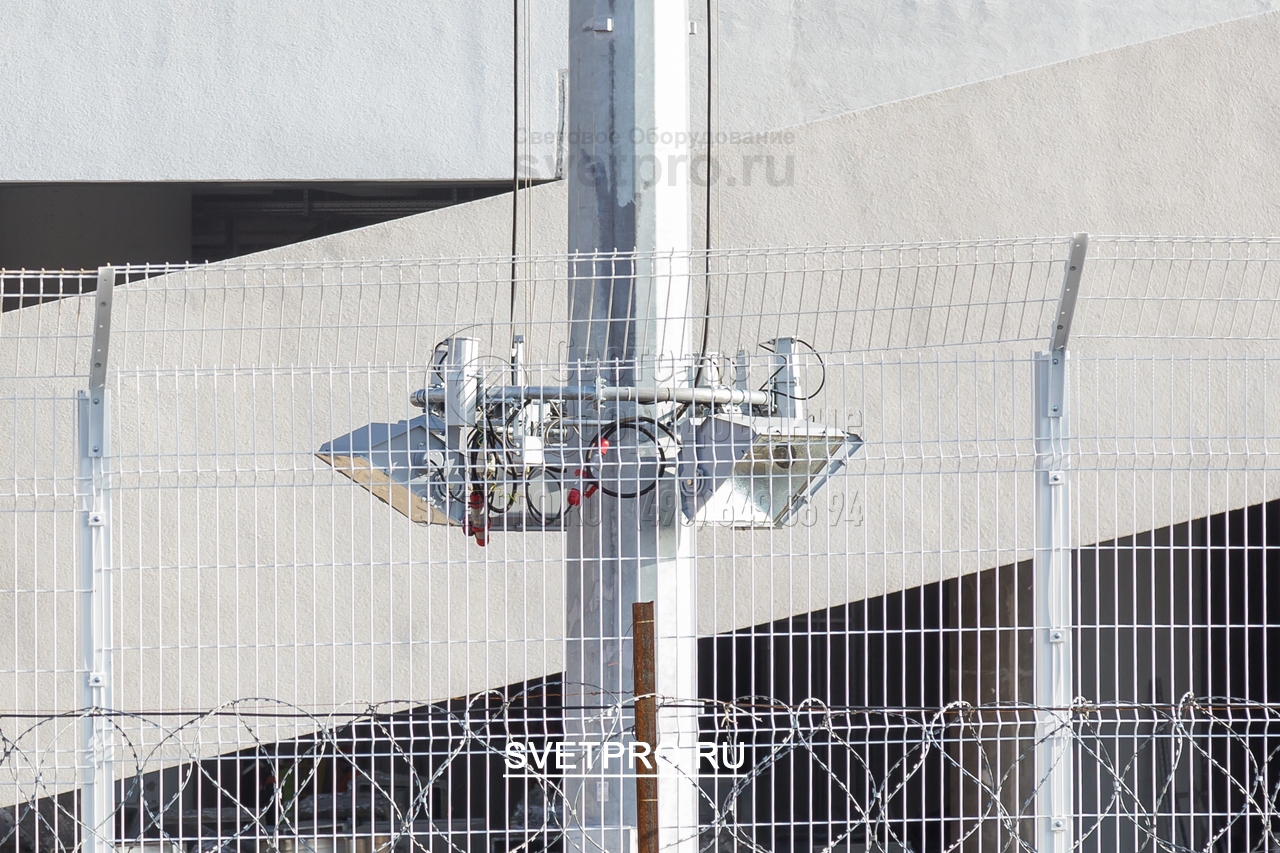

11. Мобильная корона со светильниками опускается до опирания обечайки спускной рамы на
кронштейны и светильники, готовые для обслуживания. -
12. Светильники, лампы, ПРА в комплект установки не входят и заказываются отдельно. -
13. Проектирование фундамента для установки мачты производит проектная организация,
имеющая лицензию на производство проектных работ. -

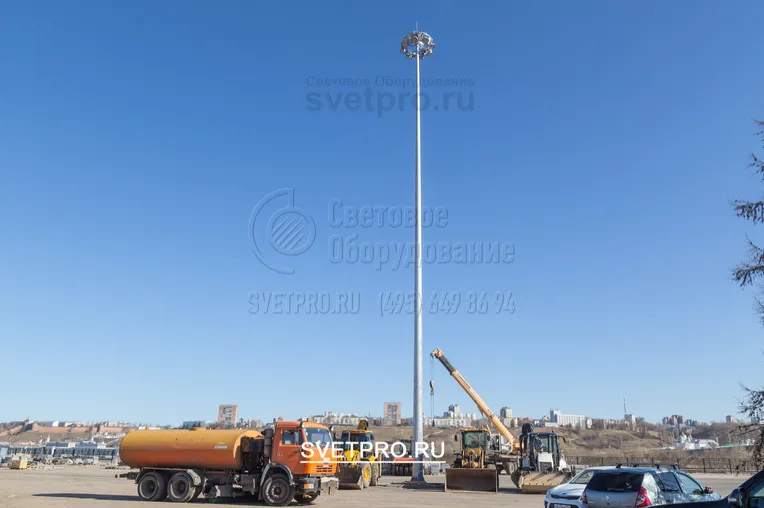

14. Мачта в обязательном порядке должна комплектоваться молниеприёмником, по
умолчанию длина шпиля 1 м. -

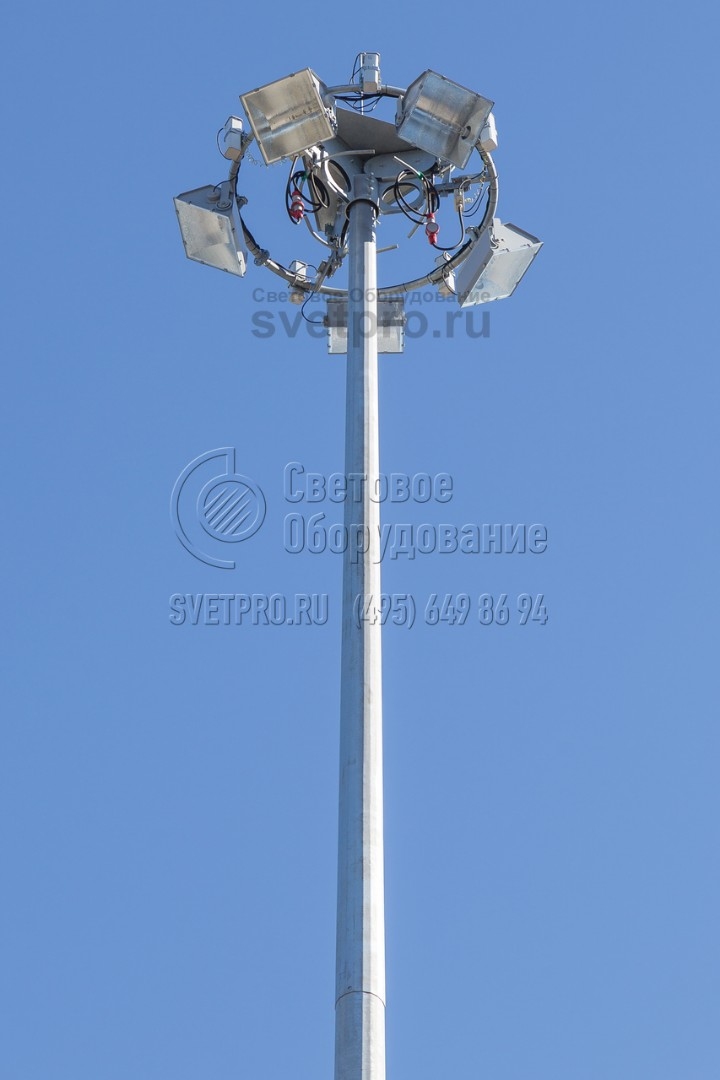

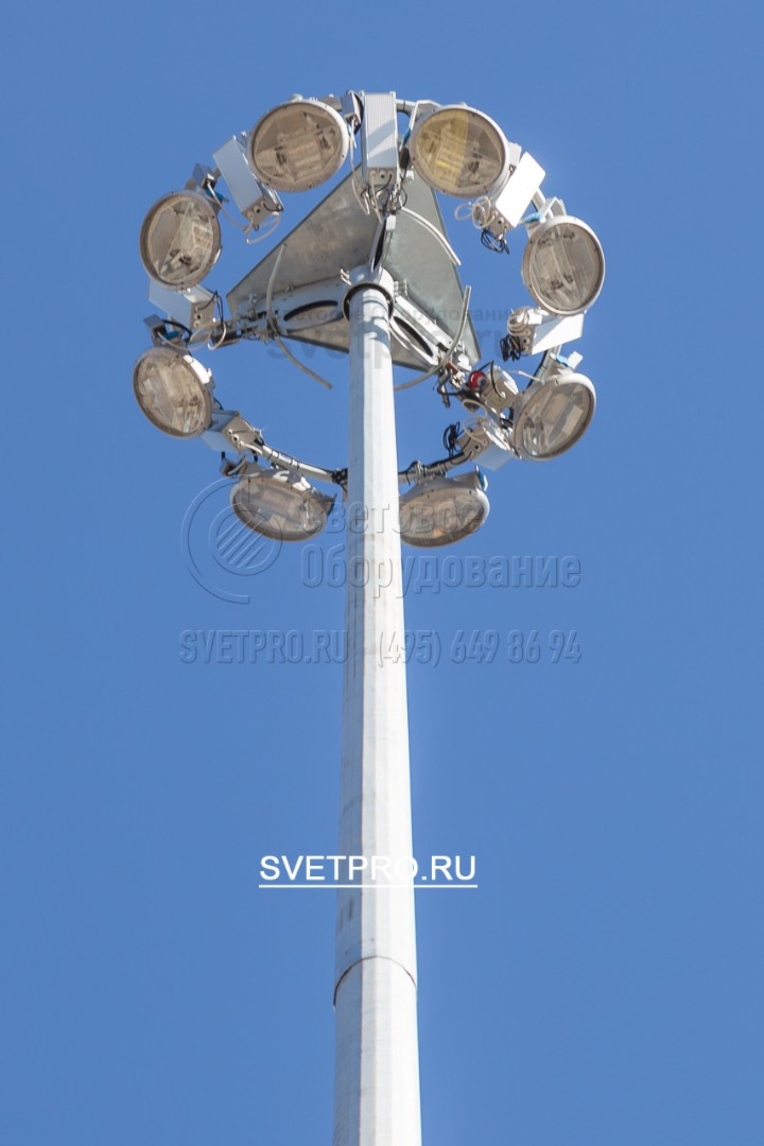

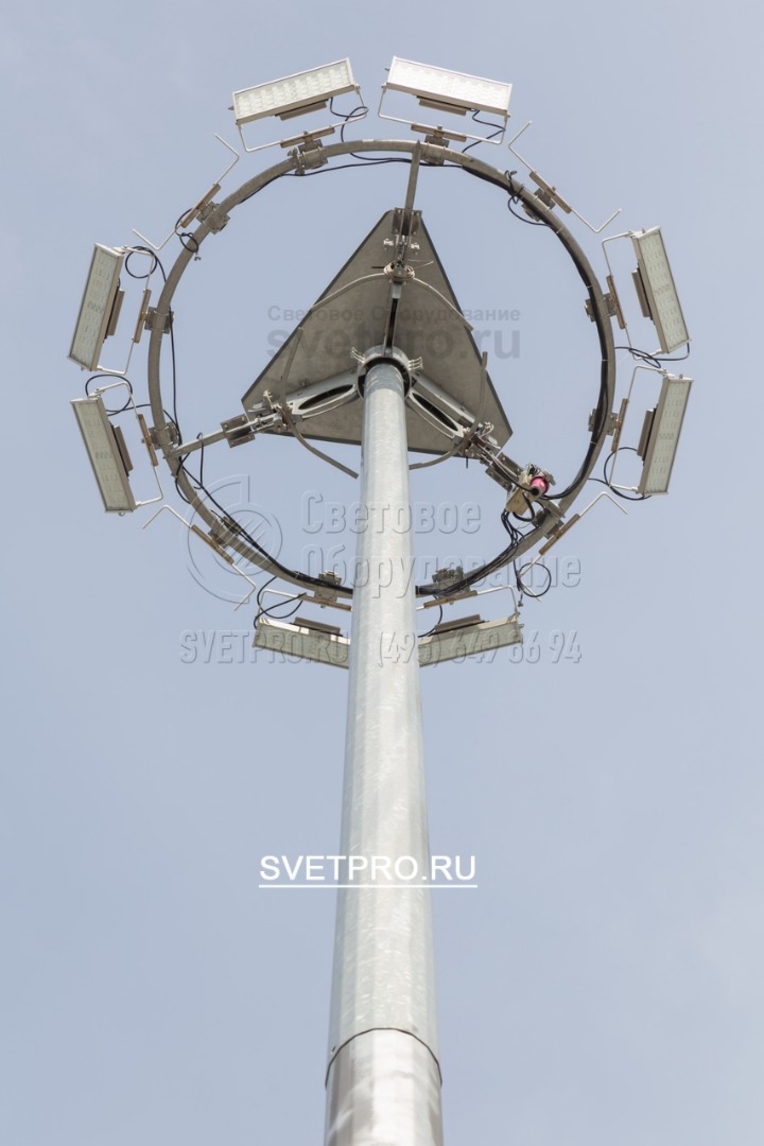

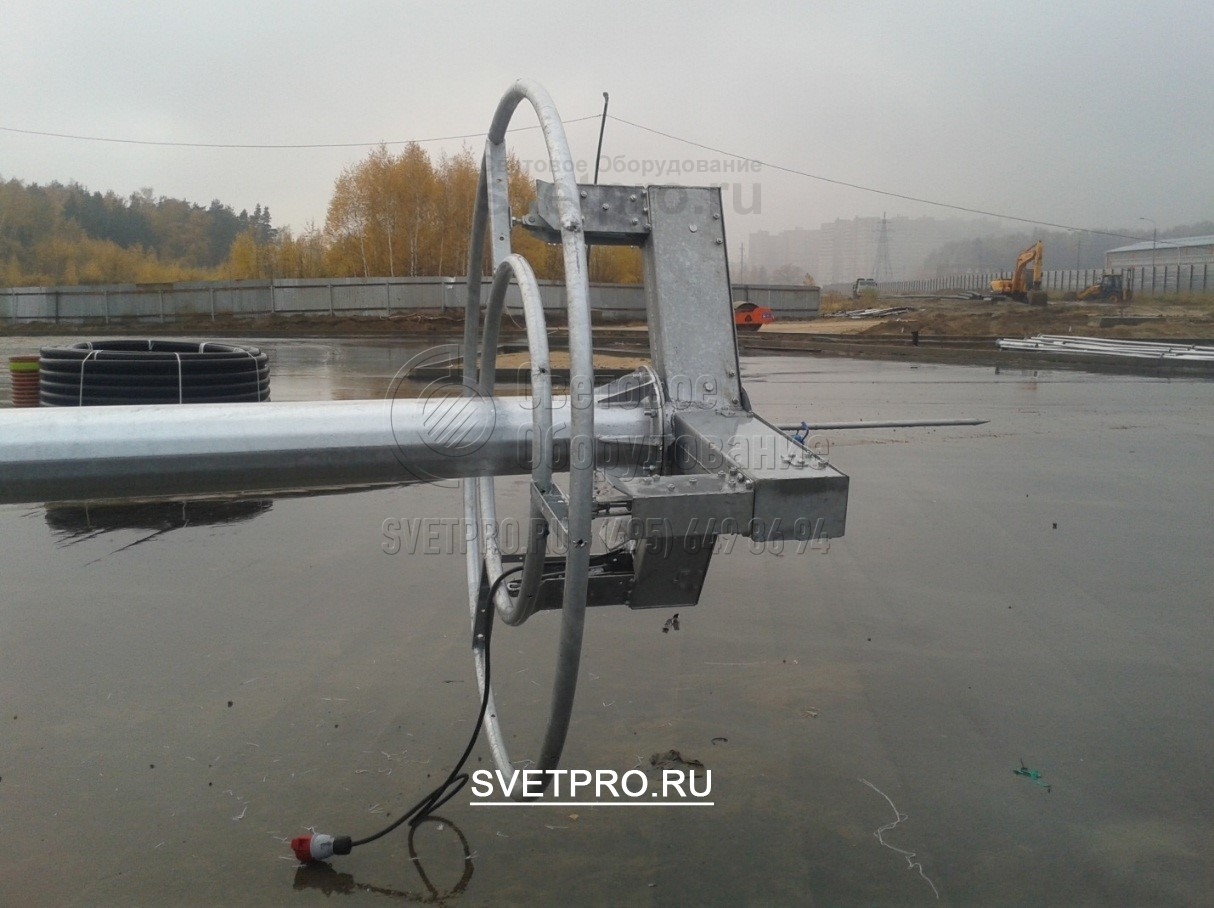

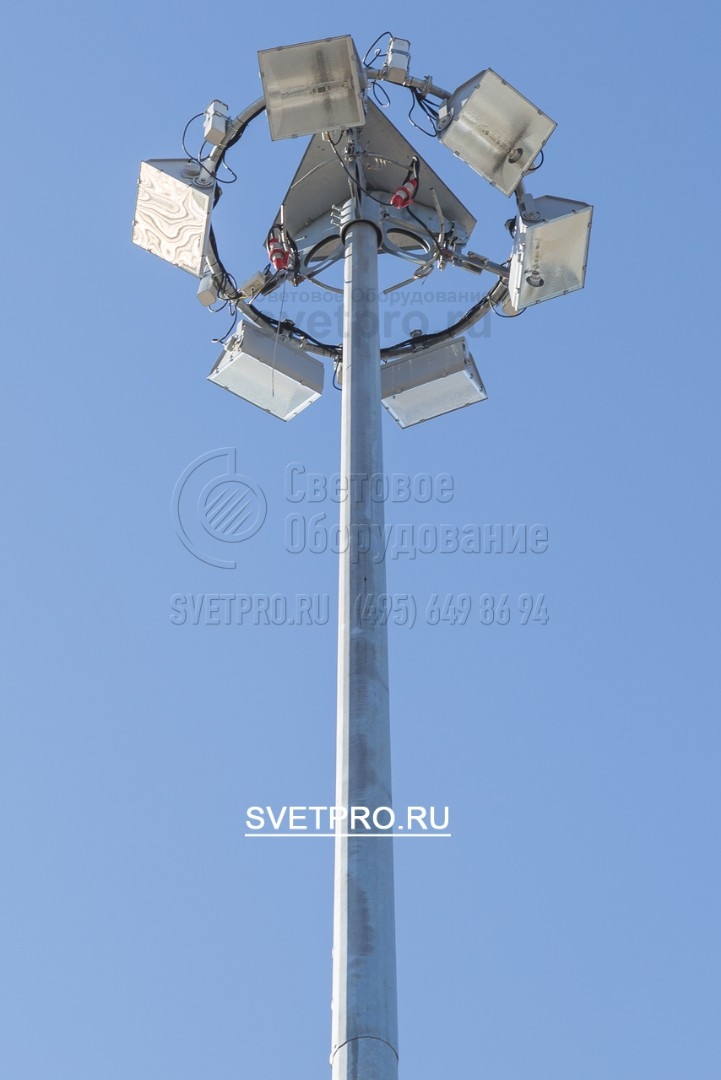

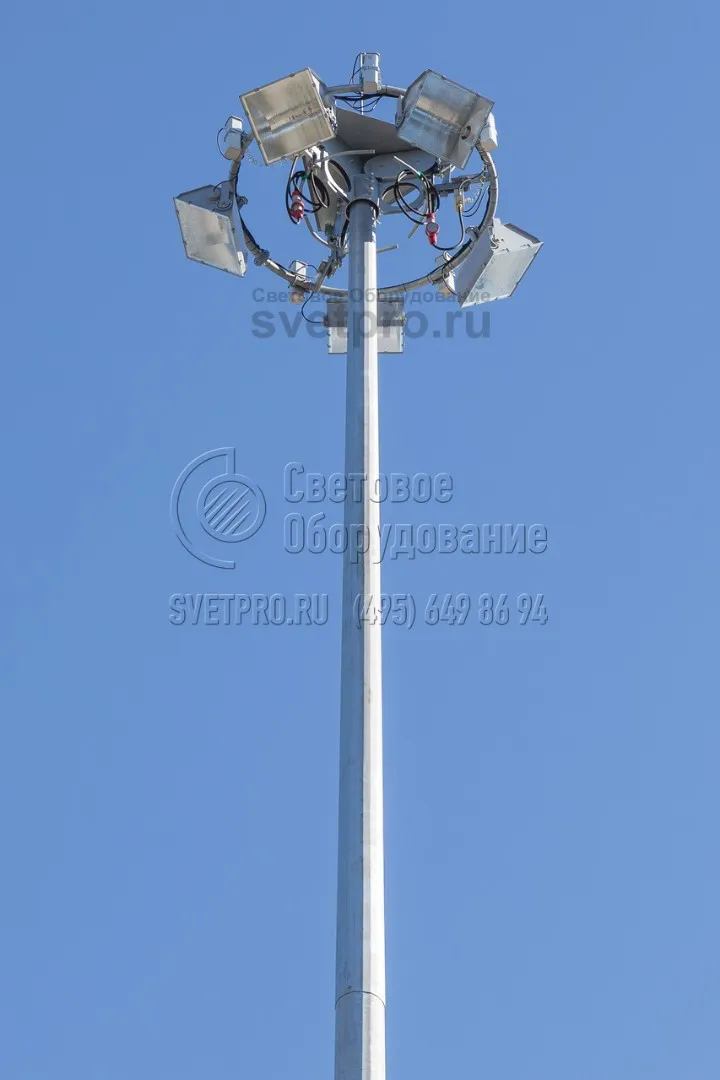

15. Мобильная рама выполняется в виде кольца, подвешенного в трёх точках на тросах. Также
на раме устанавливают кронштейны для светильников и ПРА. -

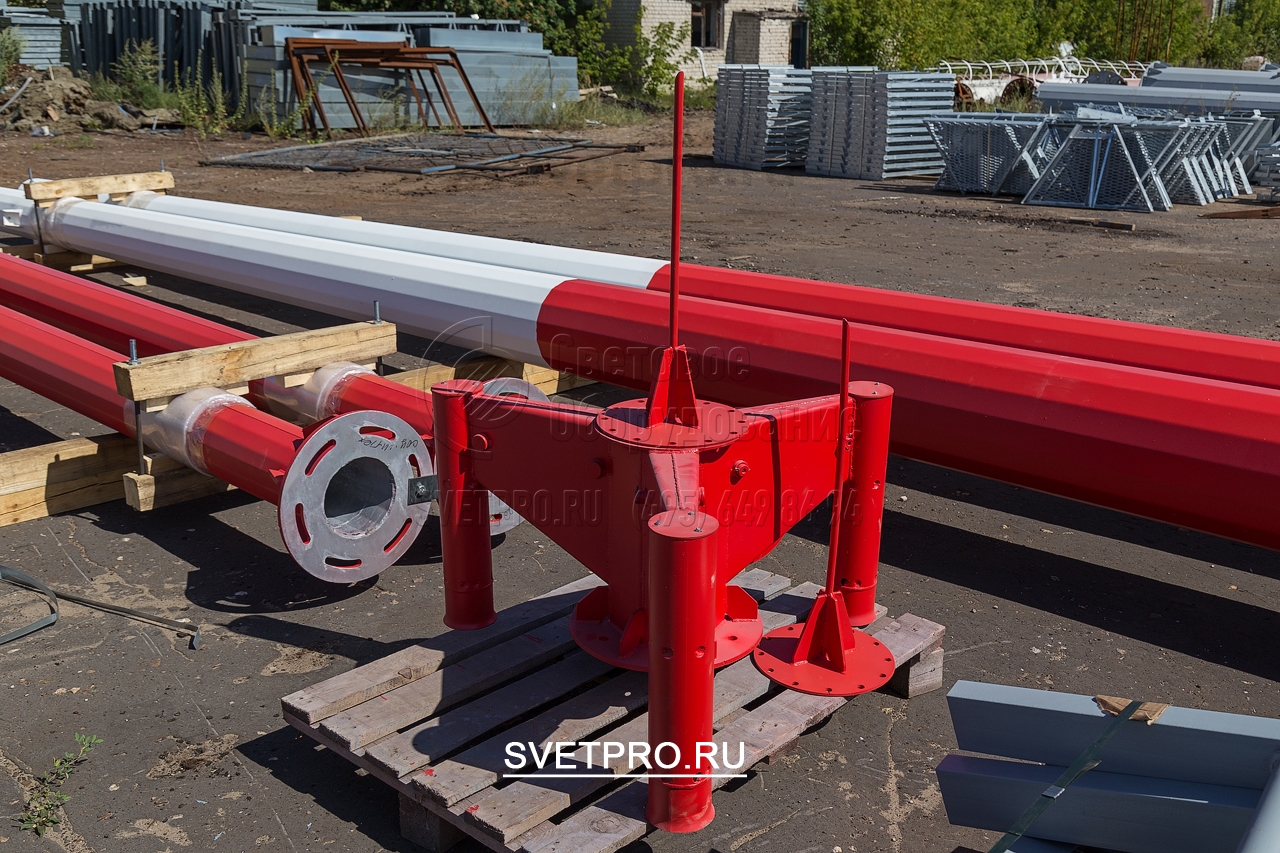

16. Оголовок у мачты состоит из сварной рамы, который крепится на верхний торец ствола
мачты. Внутри оголовника размещены ролики, через которые проходят тросы и кабели. -

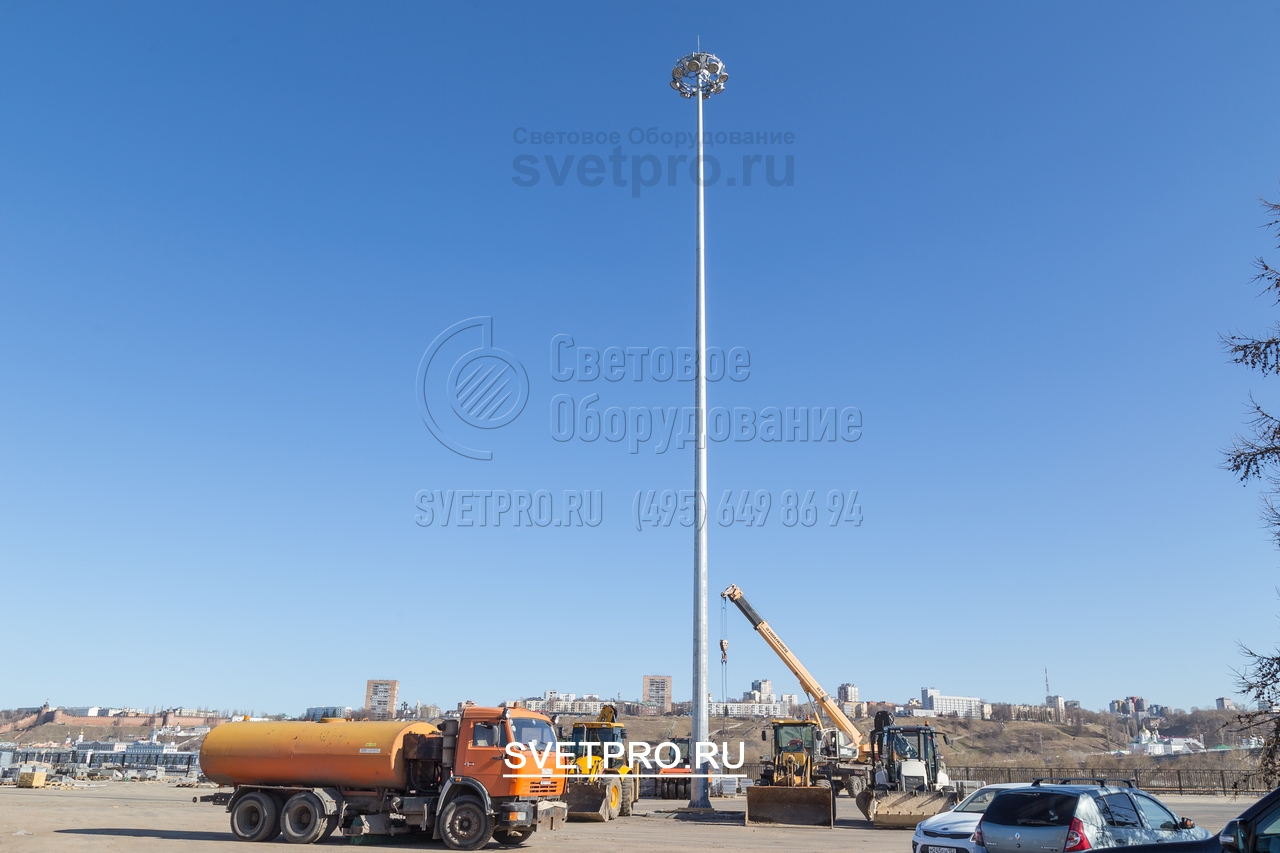

17. Перед установкой требуется сборка мачт, которая происходит на месте её монтажа. Для
монтажа используют монтажный комплект. -
18. Условия транспортирования в части воздействия климатических факторов
окружающей среды – по группе условий транспортирования 7 ГОСТ 15150. -
19. Кабель длиной 3 м, оснащённый разъёмами, предназначен для соединения с
распределительной коробкой спускной рамы, когда рама находится внизу. -
20. В верхнем положении корона фиксируется при помощи специальных крепежей, это
позволяет разгрузить тросы, тем самым делает конструкцию более безопасной.
