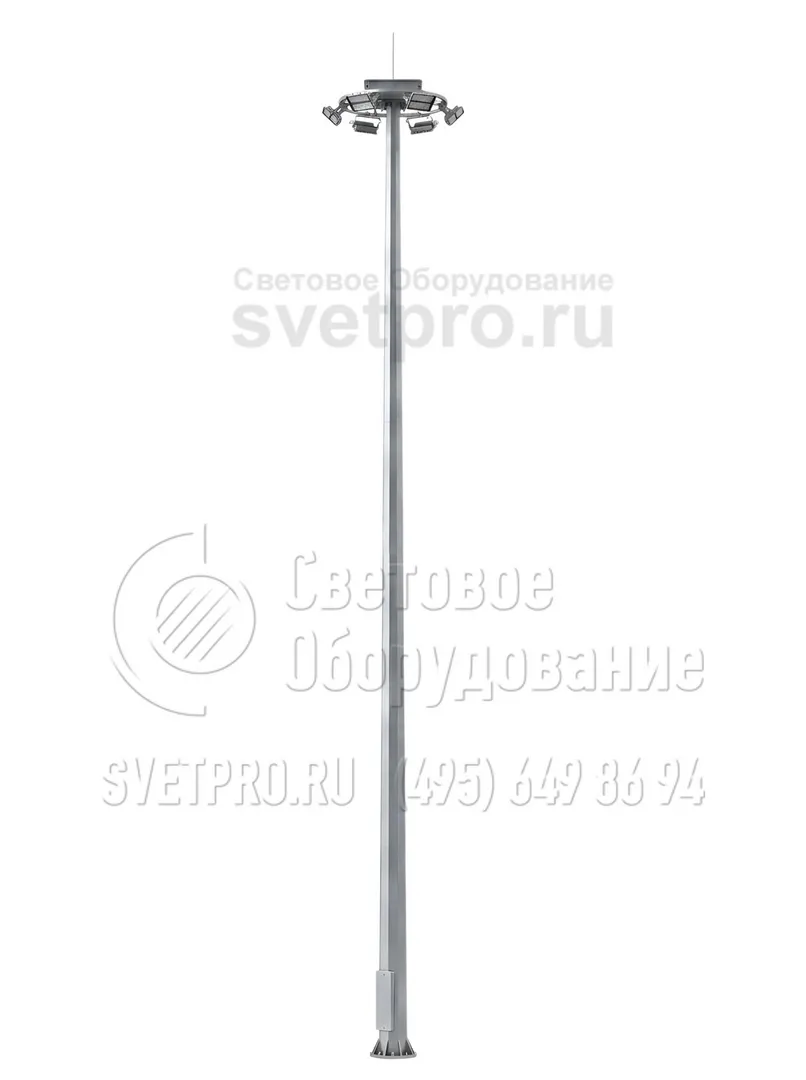

МГФ-25-М Мачта с мобильной короной высота 25 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-25-М |
| Количество секций: | 2-5 |
| Количество световых приборов: | до 12 |
| Количество крепежный отверстий: | 8-24 |
| Нижний диаметр: | 523 мм |
| Верхний диаметр: | 197-213 мм |
| Вес: | 1135-1517 кг |
| Высота: | 25 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Цена*:
от
333 860
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
Основные параметры мачт МГФ-М. Таблица 1
| Обозначение мачты | Высота ствола мачты, м | Кол-во секций, шт | Масса, кг | Грузоподъемность механического привода, кг | Кол-во ОП, шт | Параметры ствола, мм | Ветровые районы эксплуатации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М MAX, тм | Q MAX, т | N, т | |||||||
| МГФ-25-М(Х)-Y-Z-ц | 25 | 3 | 1135 | 250, 500 | до 6 | 197 | 523 | до III | 19,69 | 1,13 | 1,46 |
| МГФ-25-М(Х)-Y-Z-ц | 25 | 3 | 1395 | 500, 800 | от 6 до 12 | 213 | 523 | IV | 31,8 | 1,77 | 2,1 |
| МГФ-25-М(Х)-Y-Z-ц | 25 | 3 | 1517 | 500, 800 | от 6 до 12 | 213 | 523 | V и выше | 47,3 | 2,6 | 2,5 |
Основные параметры мачт МГФ-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| МГФ-25-М(Х)-Y-Z-ц | ЗА-30/18/Д640-1,3-хц | 30 | 18 | 750 | 640 |
как выбрать опору?

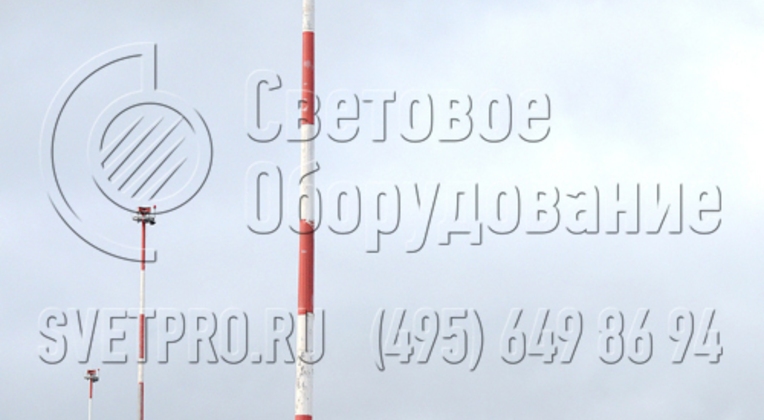

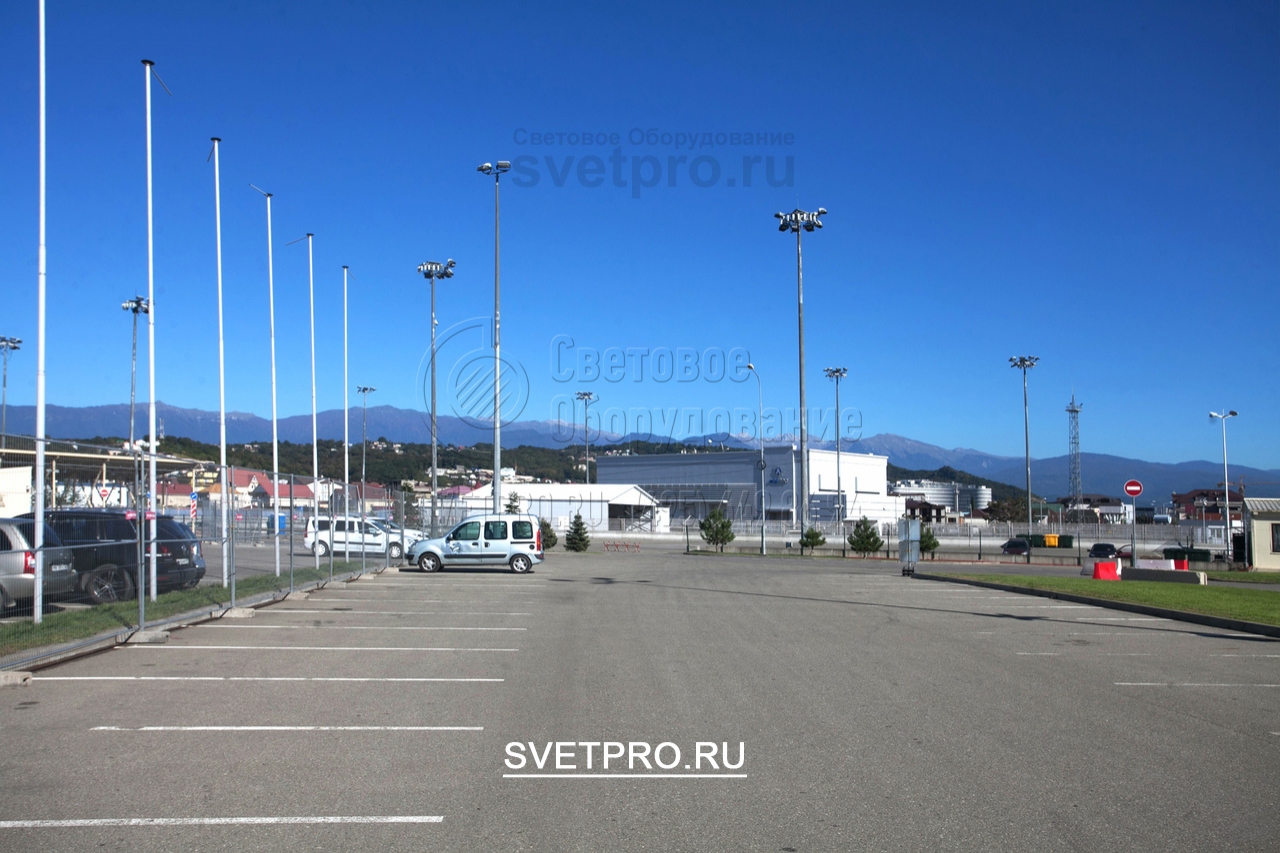

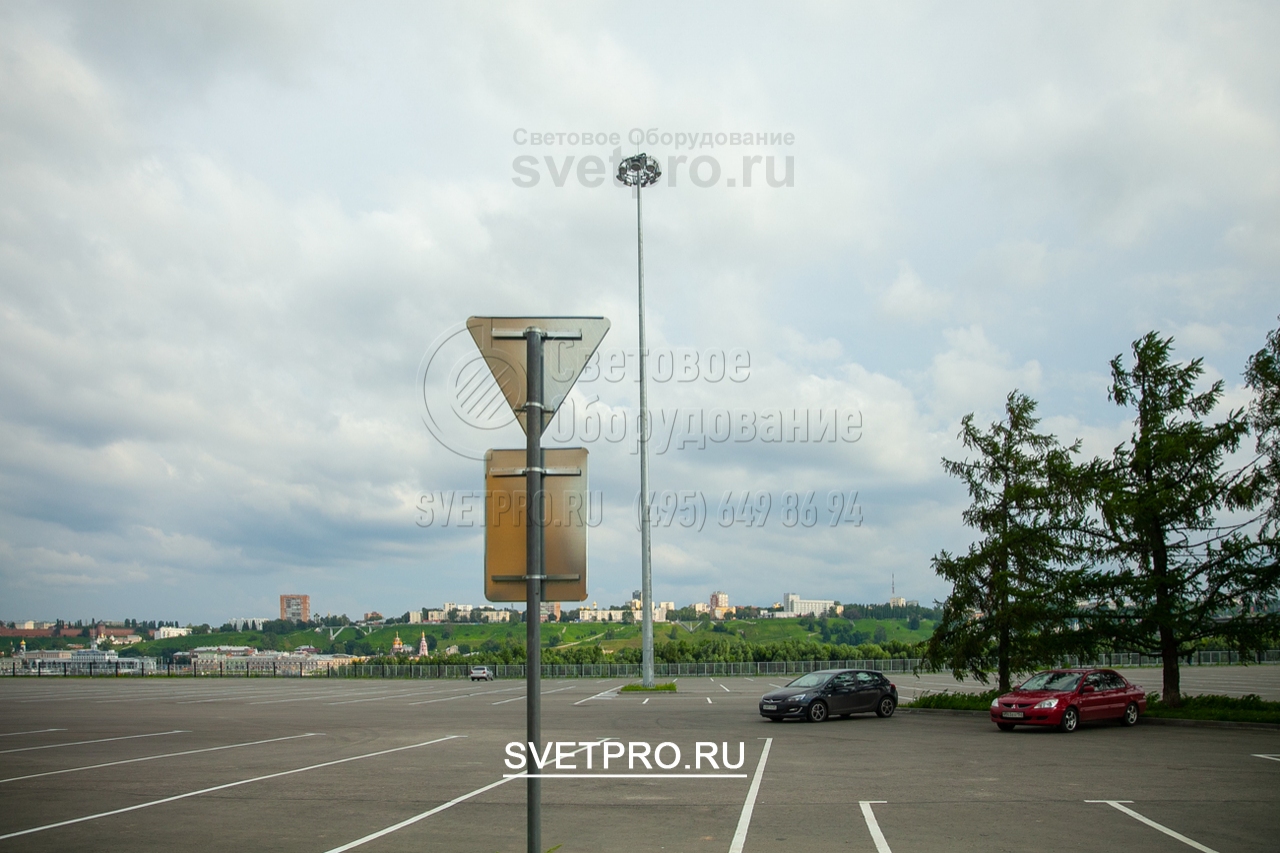

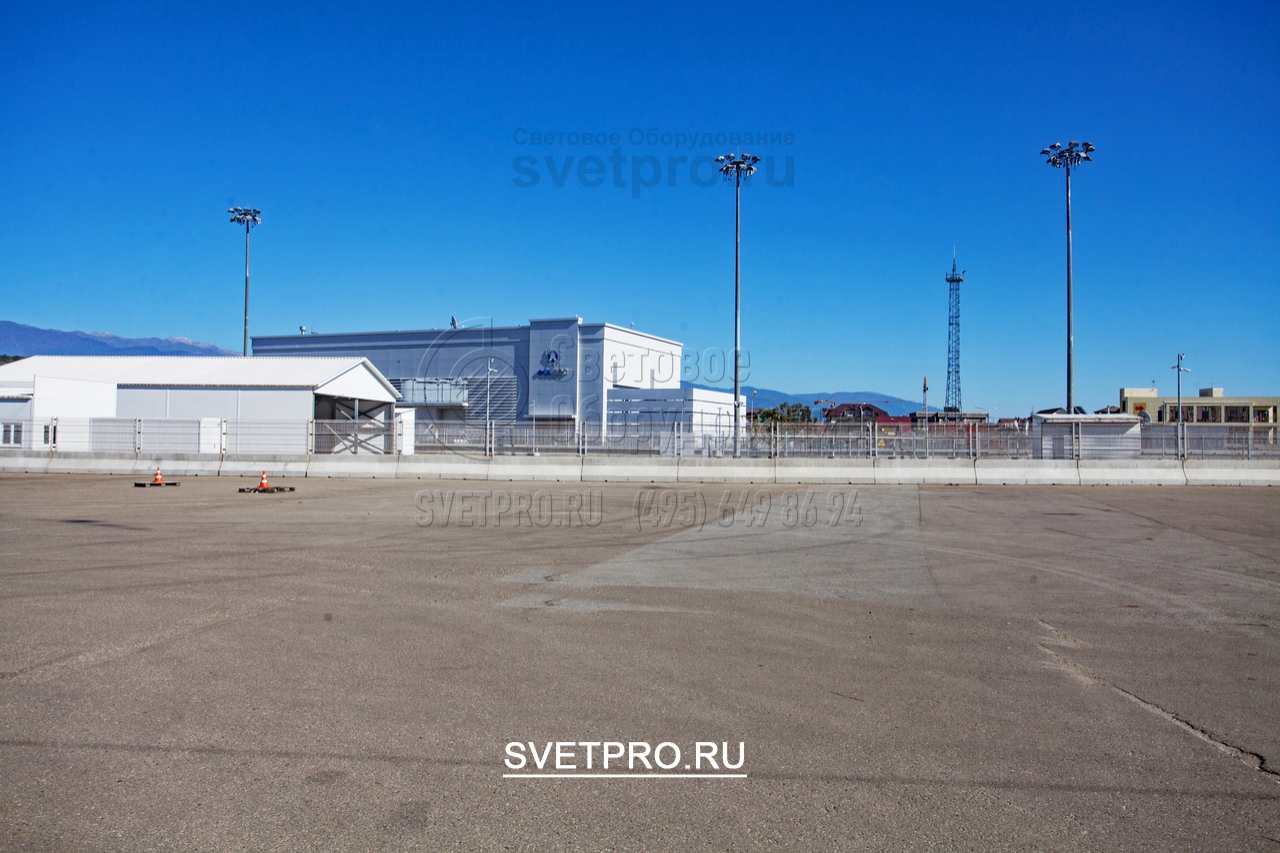

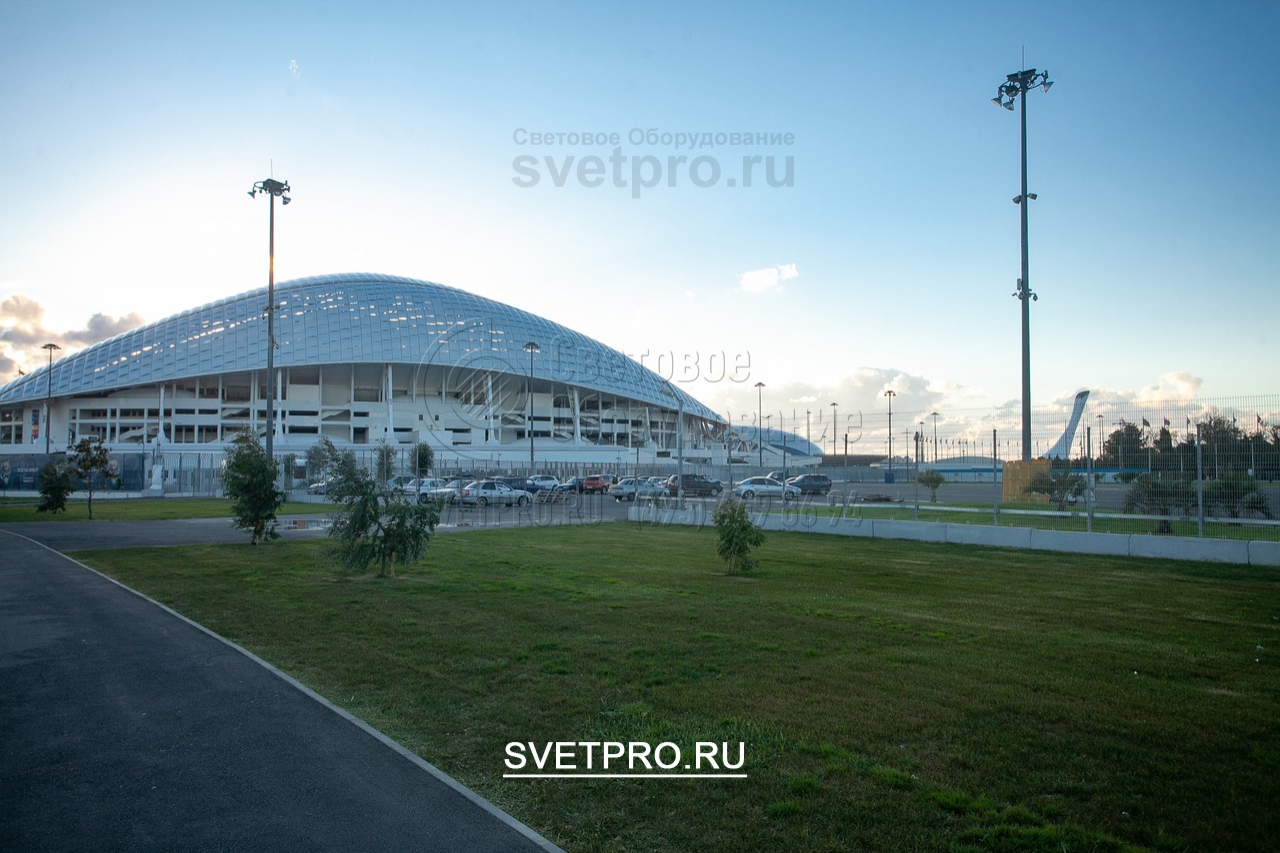

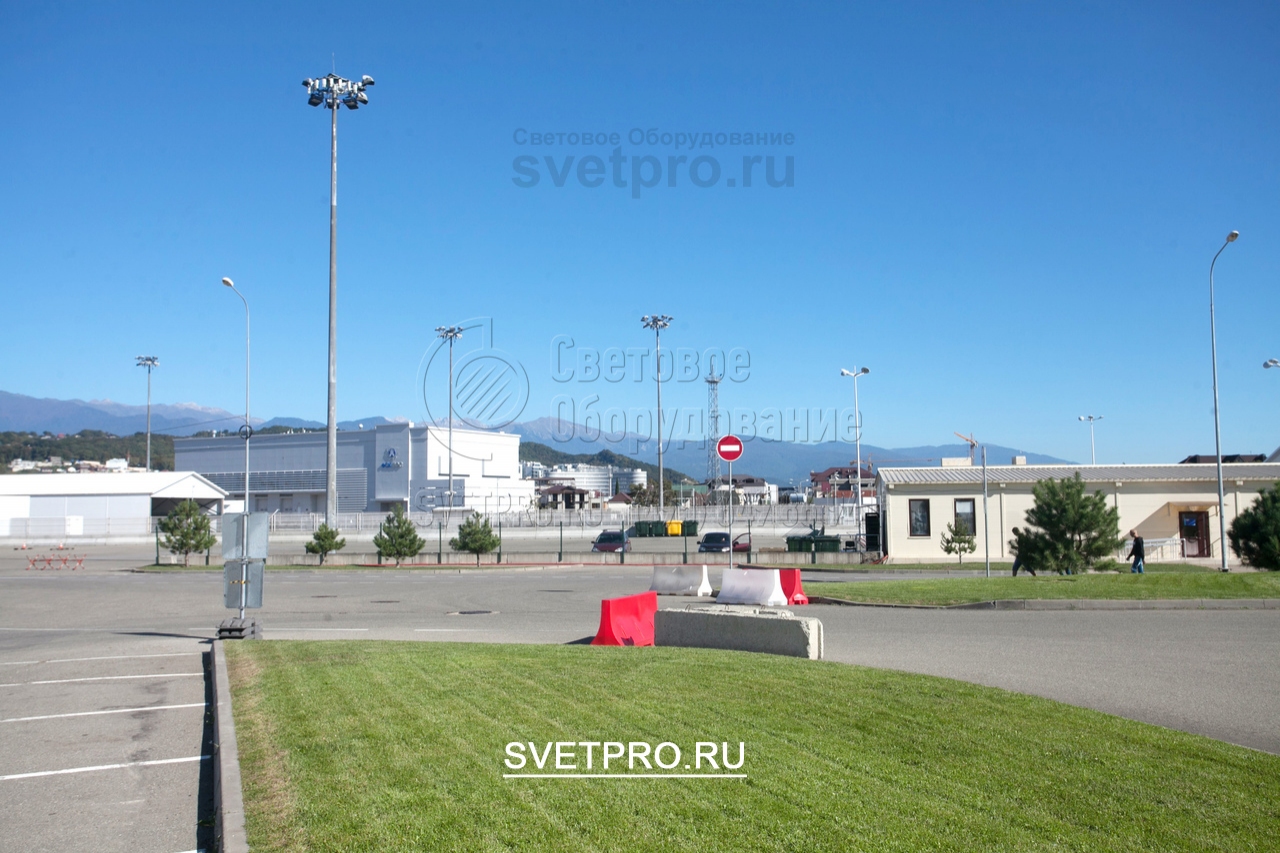

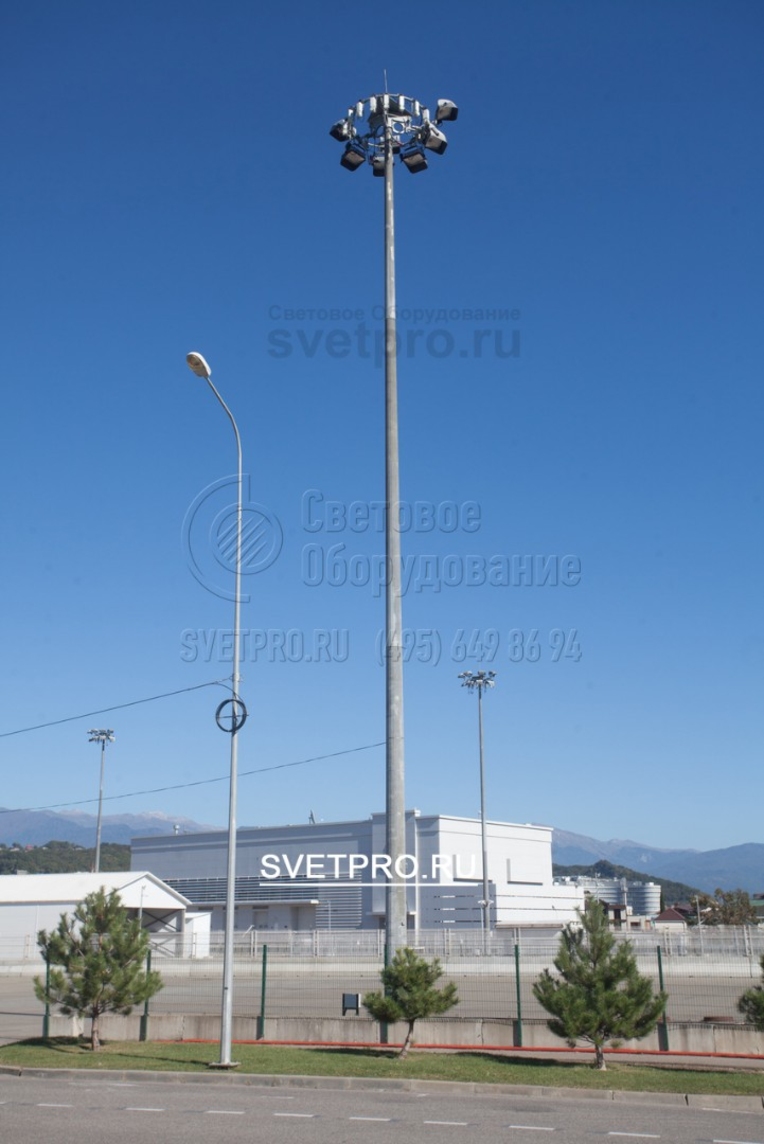

Фото с объектов

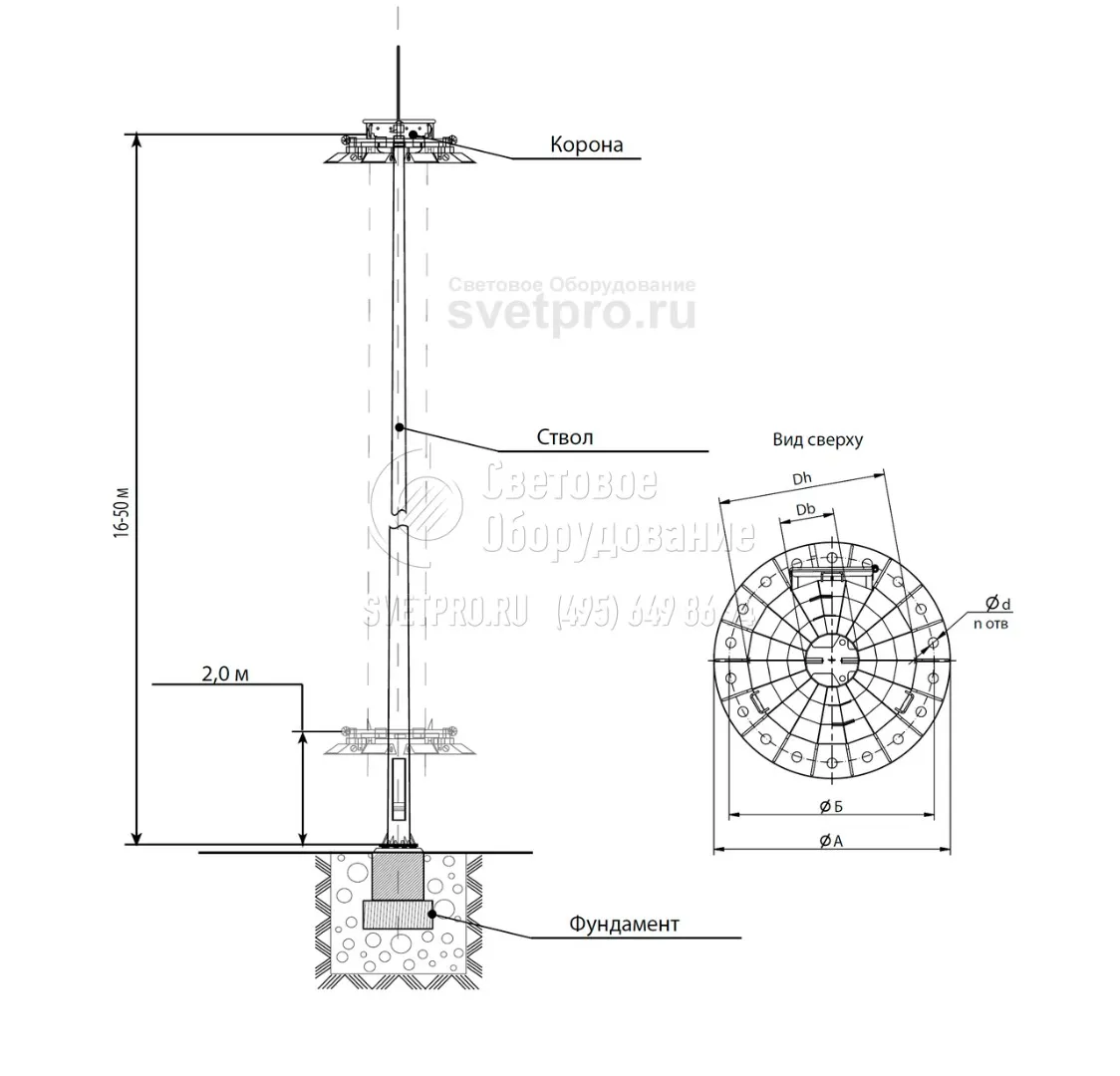

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

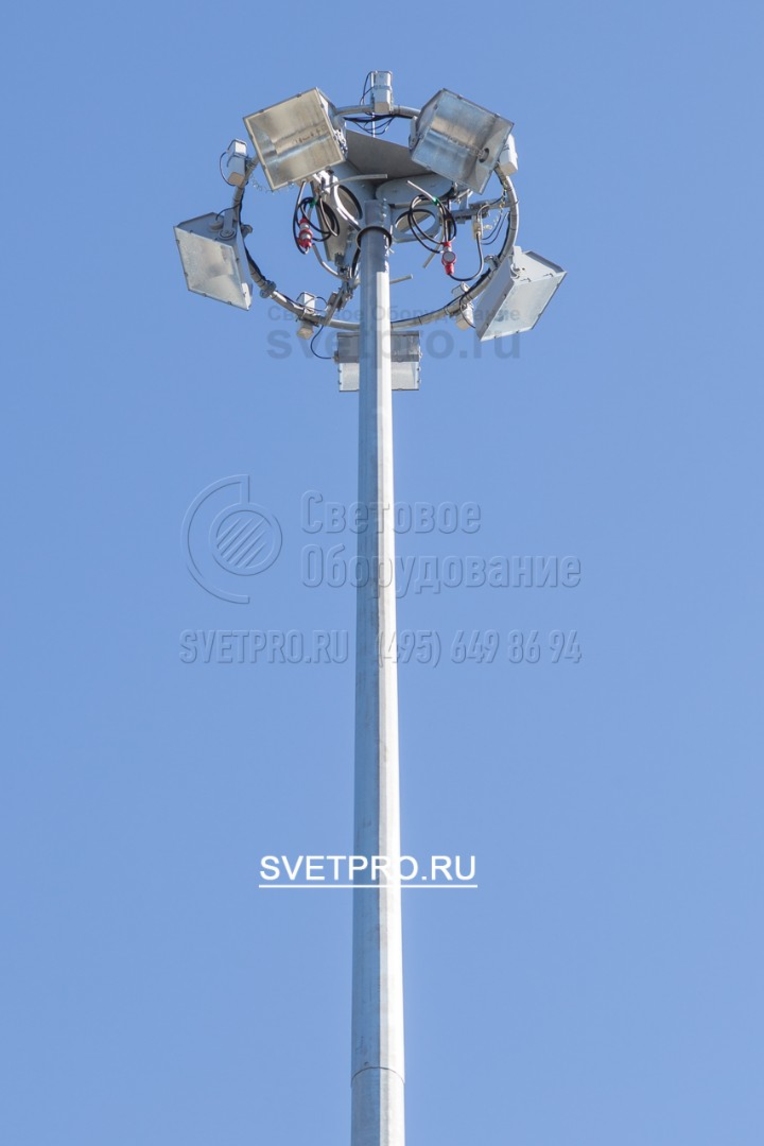

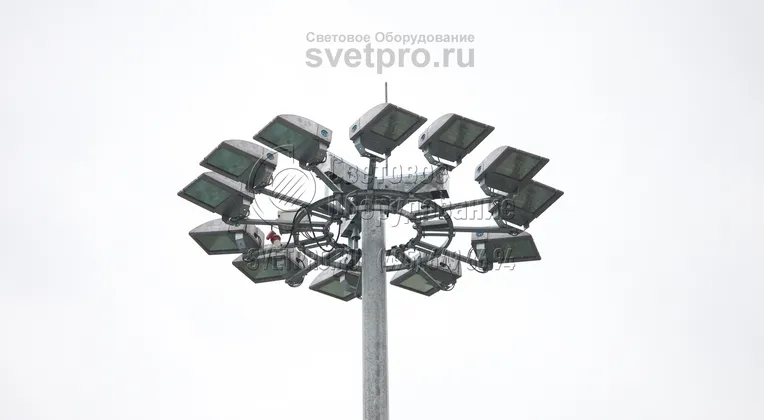

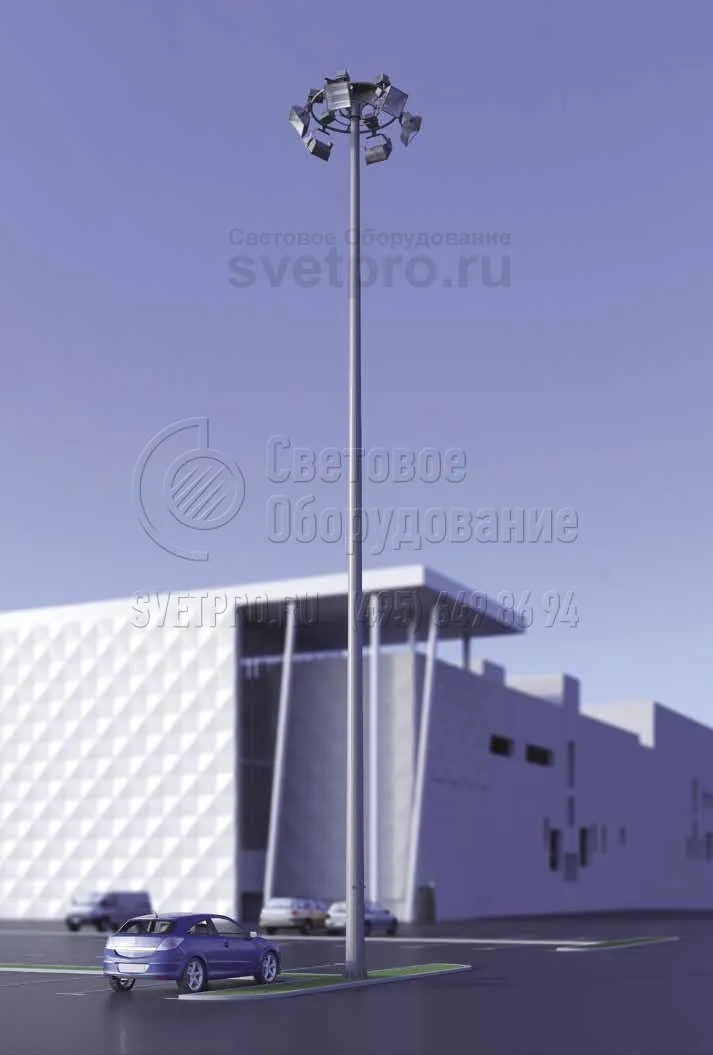

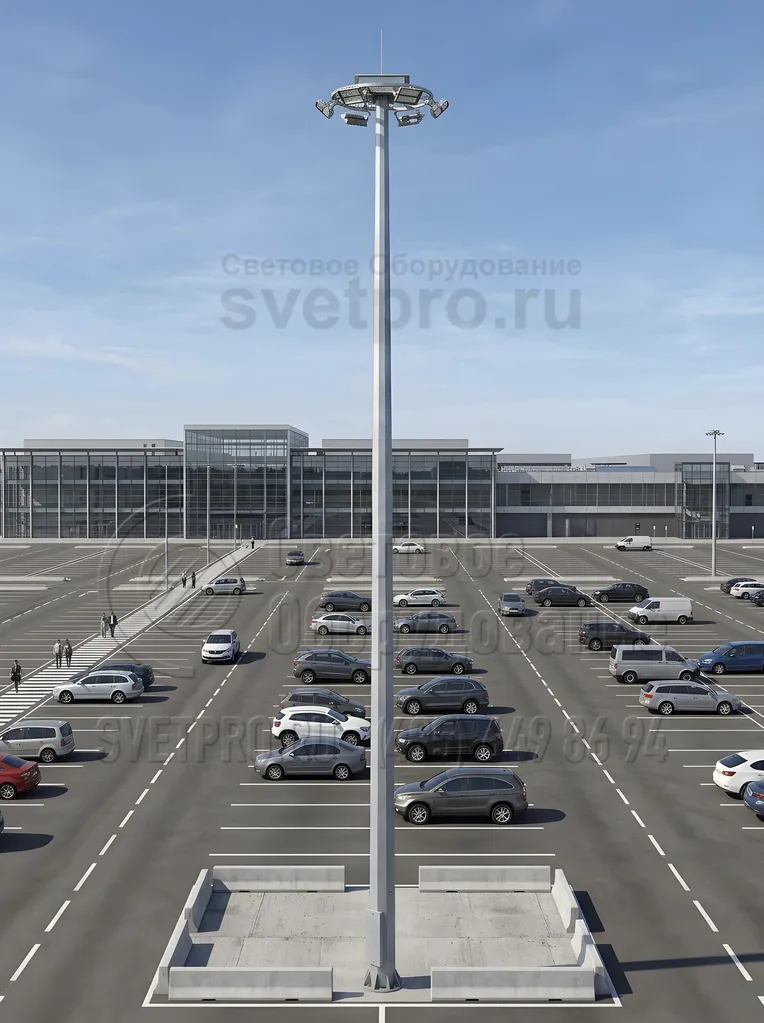

Опора мачтового типа МГФ-25-М – высотная конструкция, на вершину которой устанавливается подвижная корона с прожекторами, что позволяет обслуживать приборы освещения без привлечения спецтехники. Удобный механизм позволяет легко опустить корону вниз, что особенно удобно для территорий, где затруднен проезд спецтехники. Мачта МГФ-25-М имеет три модификации, выбор которых зависит от условий эксплуатации и грузоподъемности.

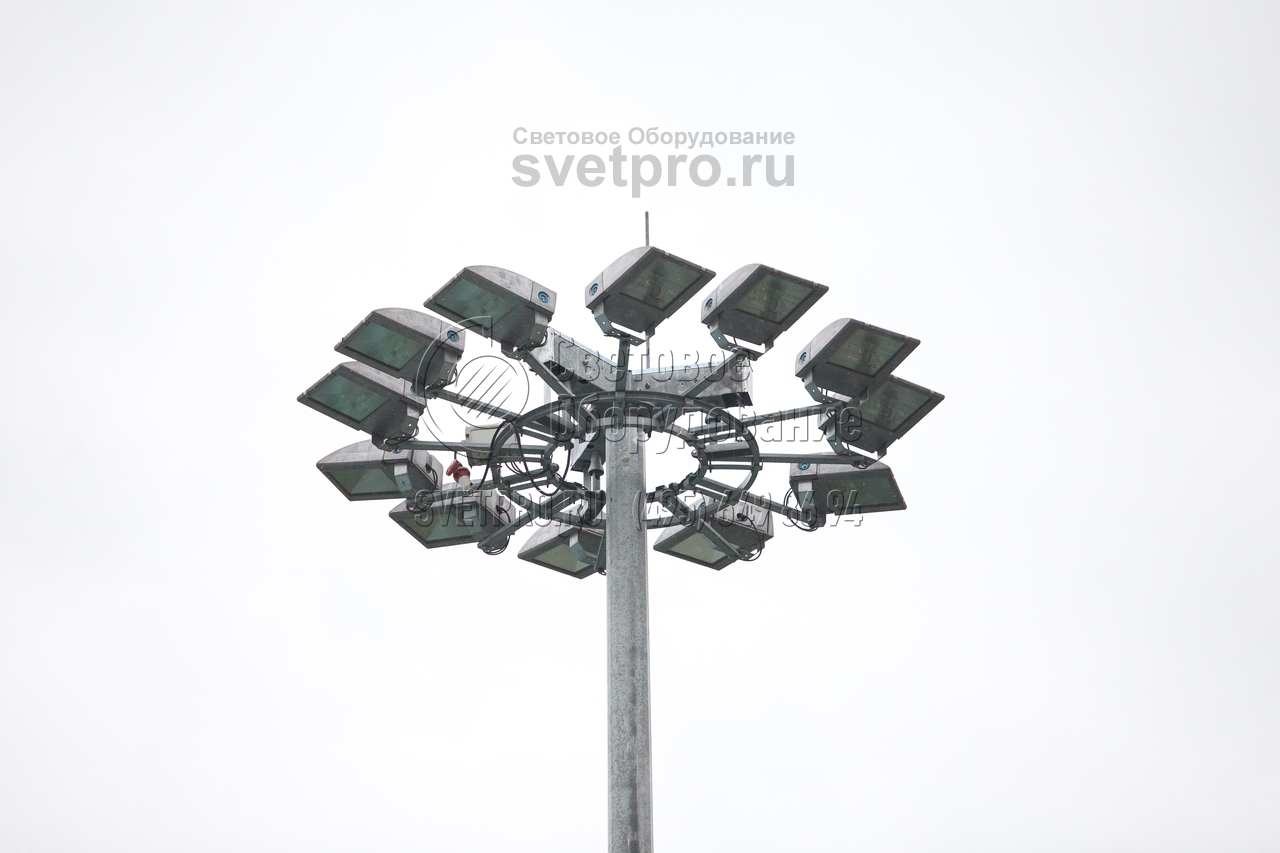

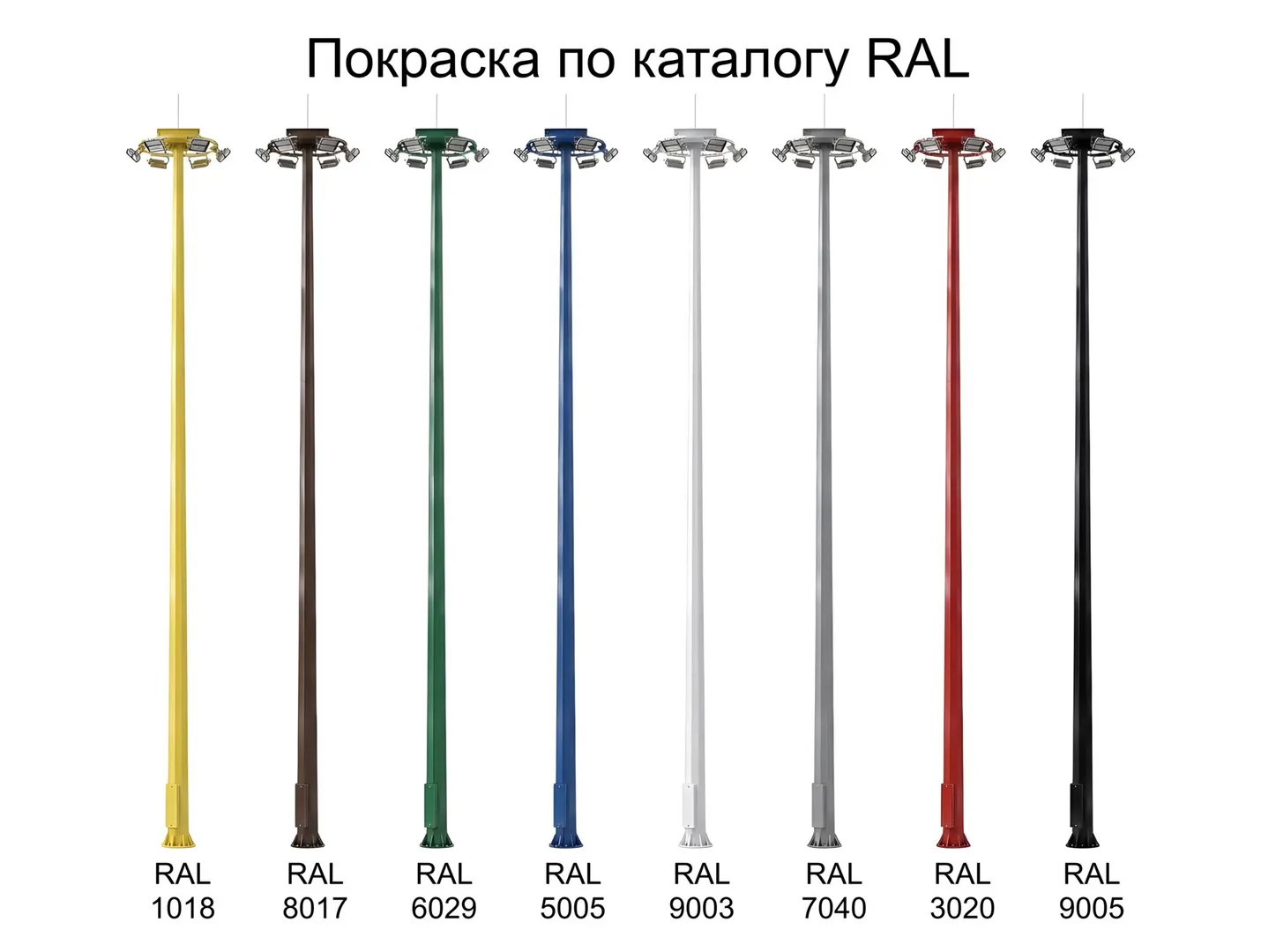

Для изготовления трехсекционного столба мачты используются многогранные металлоконструкции, защищенные от коррозии и внешних факторов при помощи горячего цинкования. При необходимости выполняется дополнительное окрашивание опоры. Светотехника размещается на оголовке с подвижной короной. Перемещение короны выполняется с помощью электромотора и лебедки, скрываемых внизу столба в обустроенной для этих целей нише. Прокладка кабеля к светильникам выполняется внутри опоры.

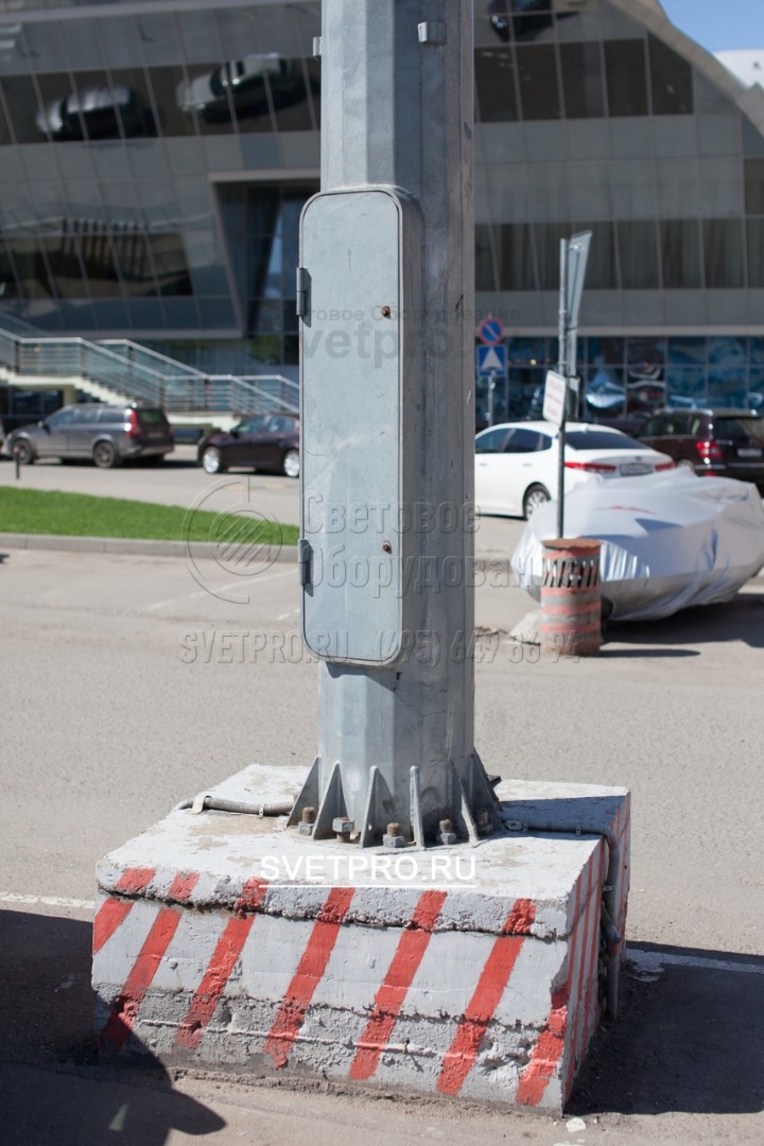

Мачта монтируется на предварительно подготовленный бетонный фундамент, оснащенный установленным внутри закладным элементом. Соединение конструкции и ЗДФ выполняется через фланец.

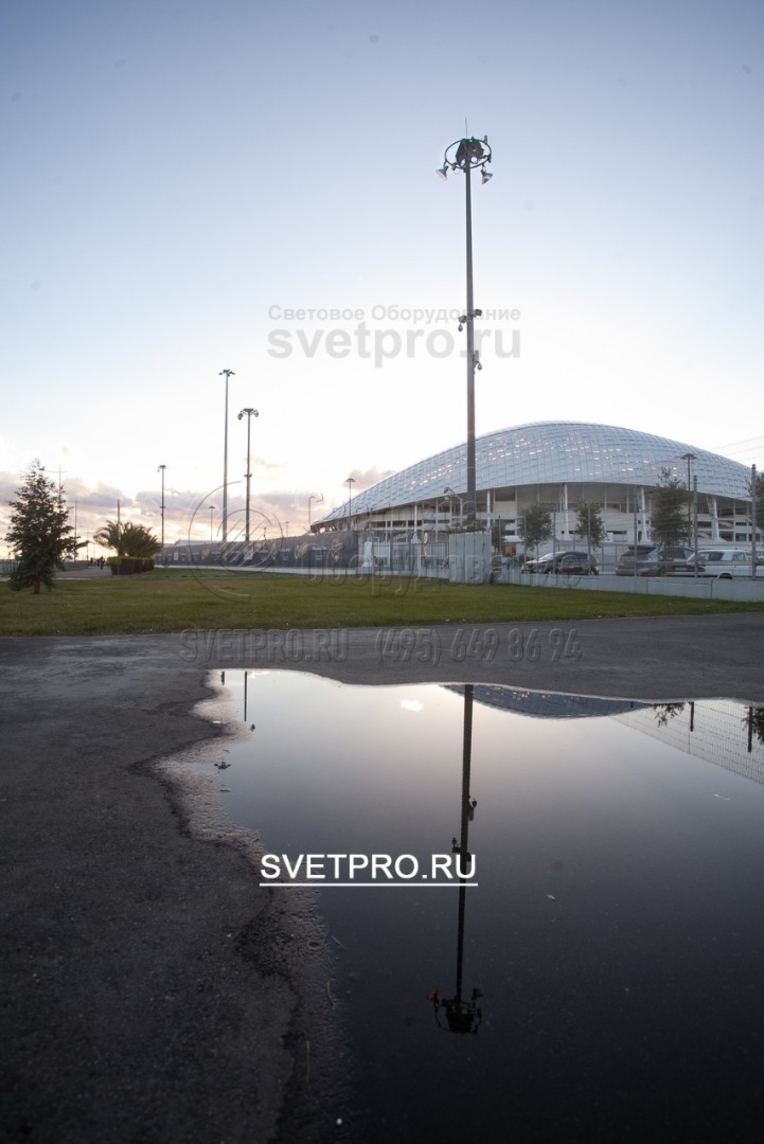

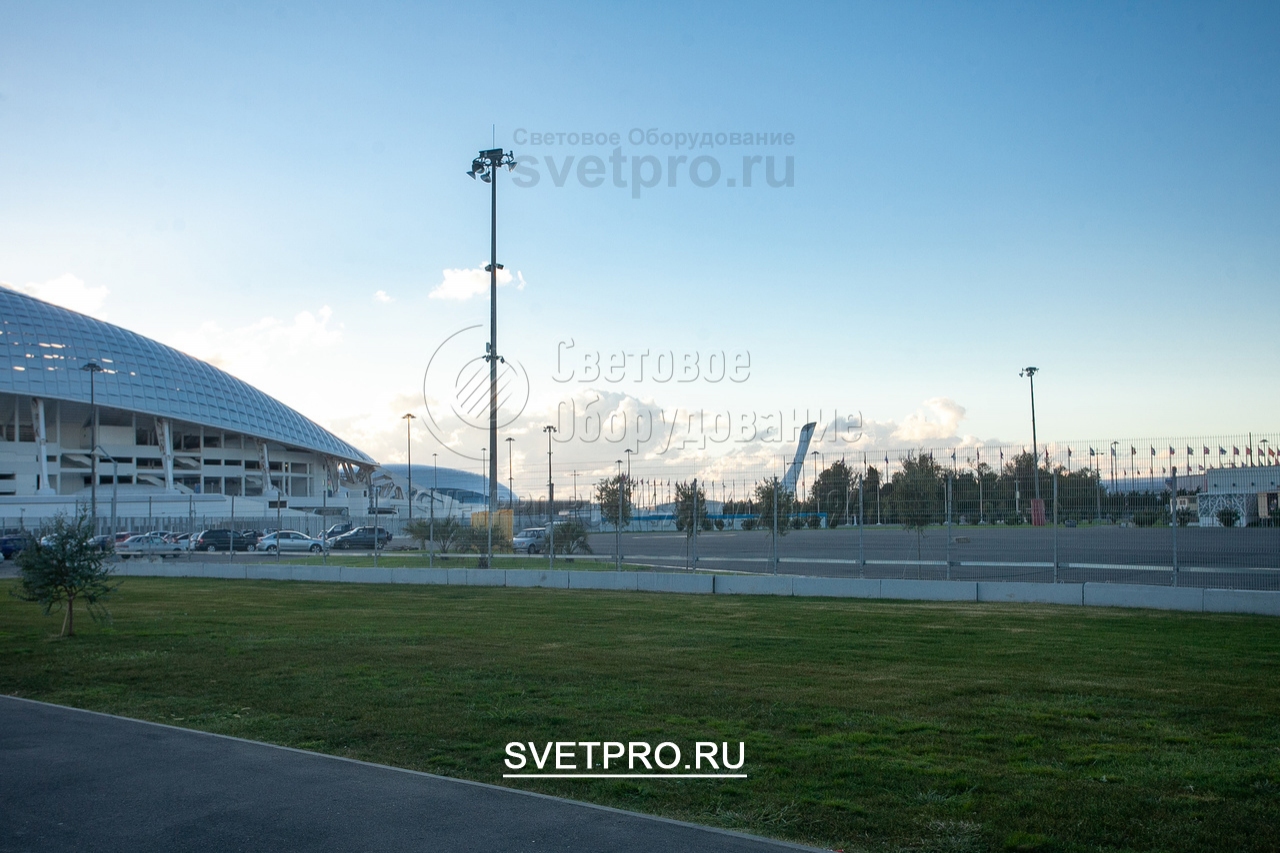

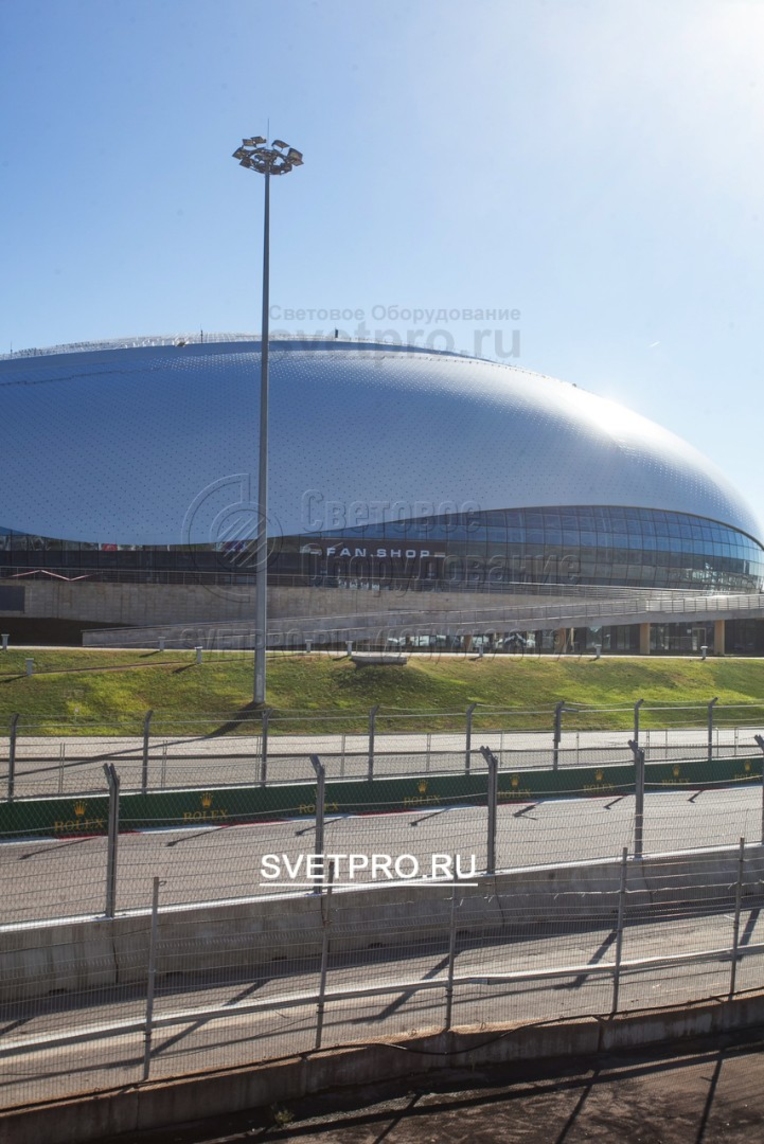

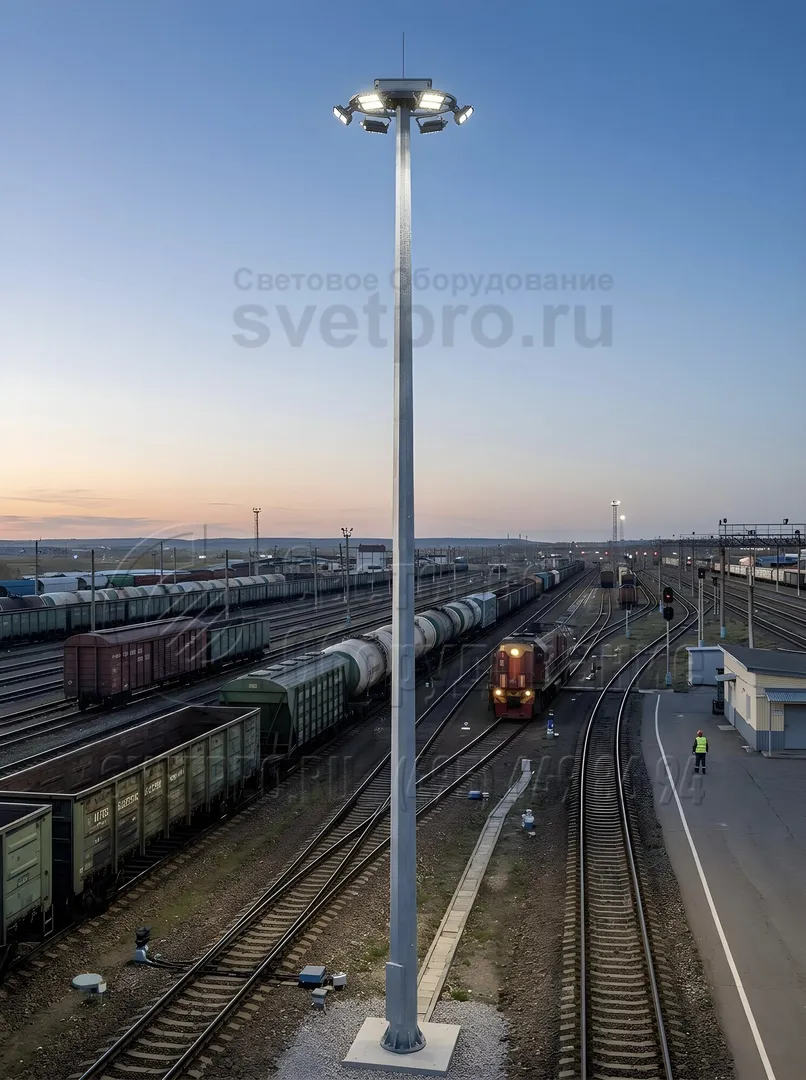

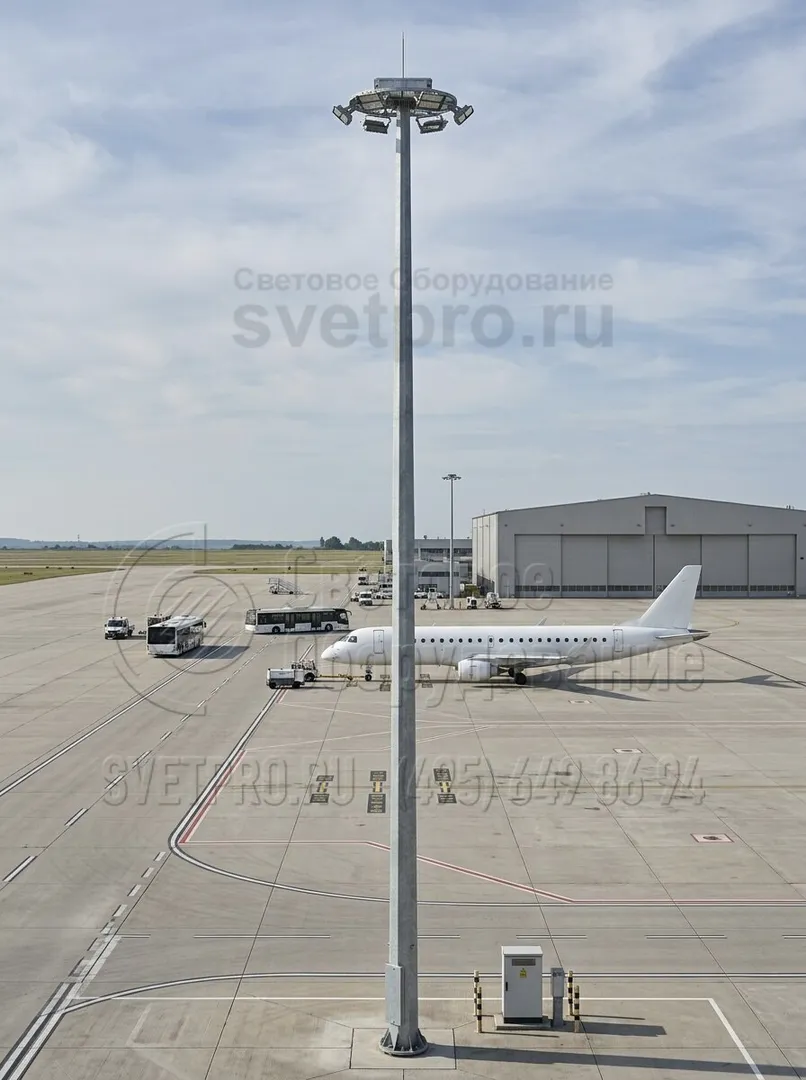

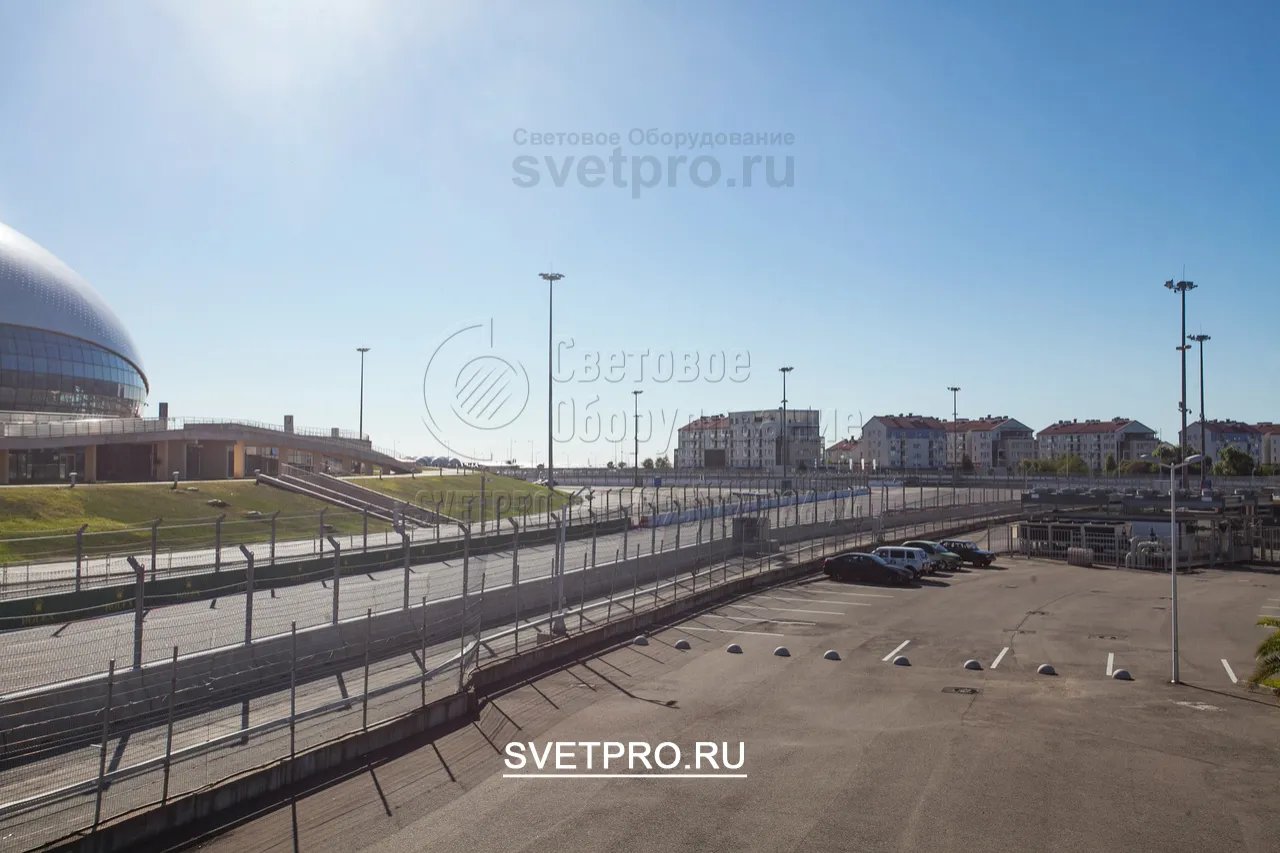

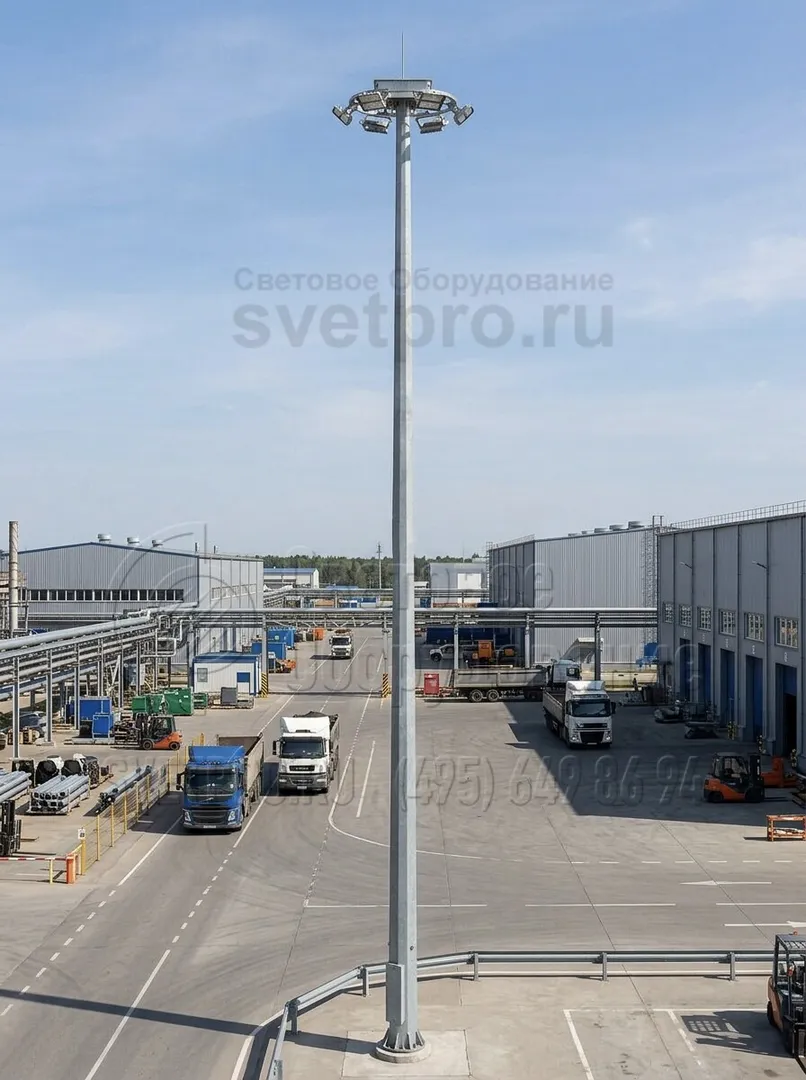

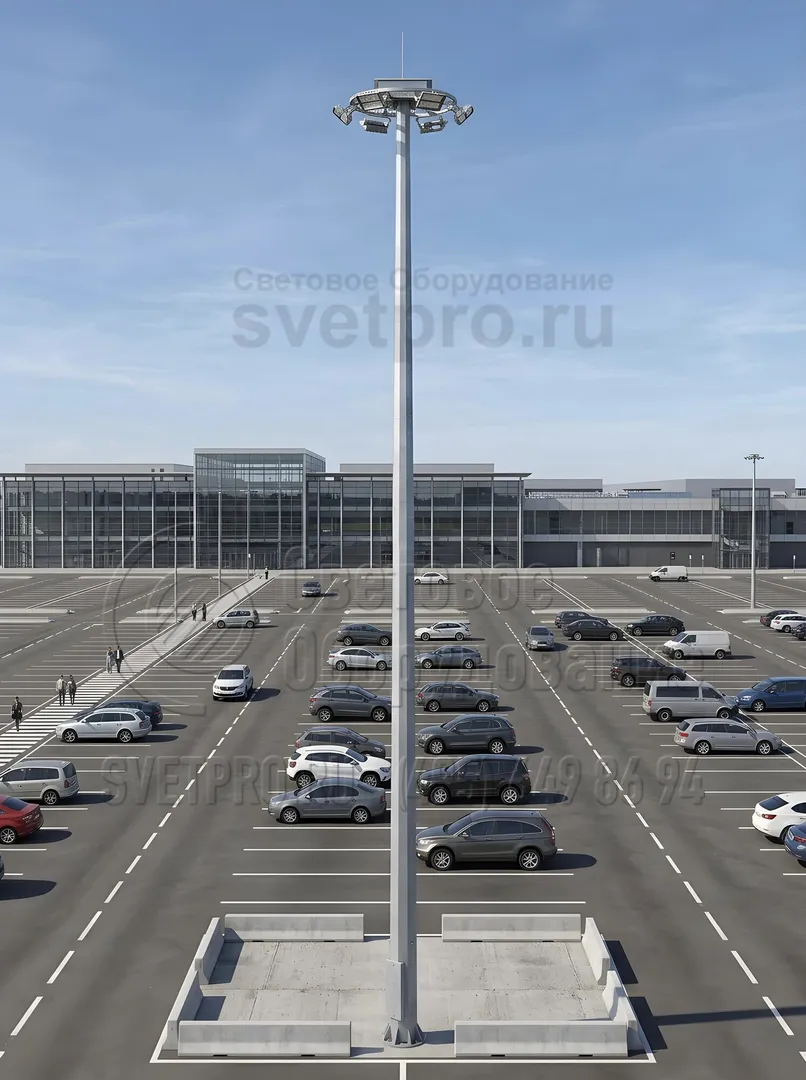

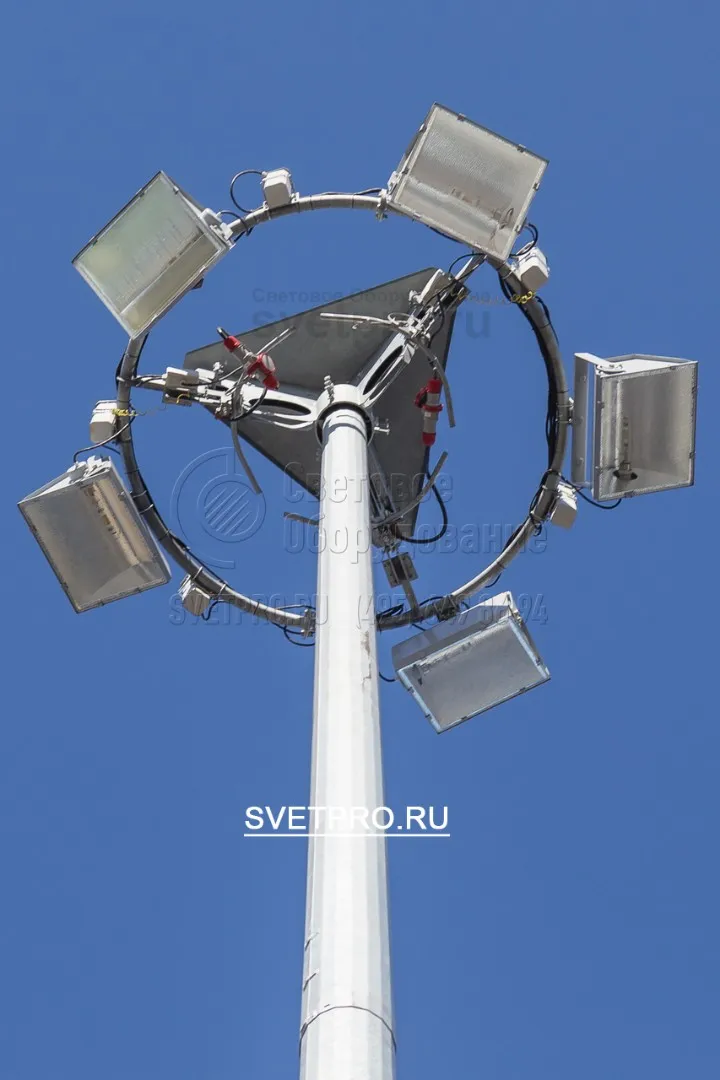

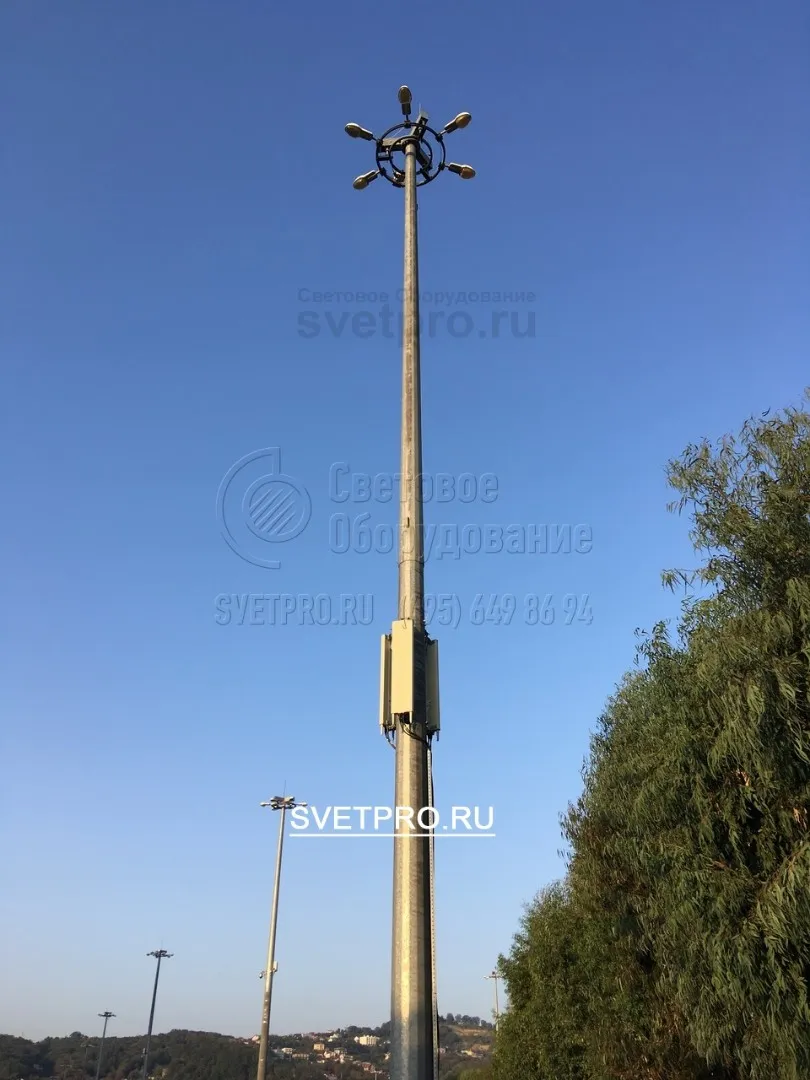

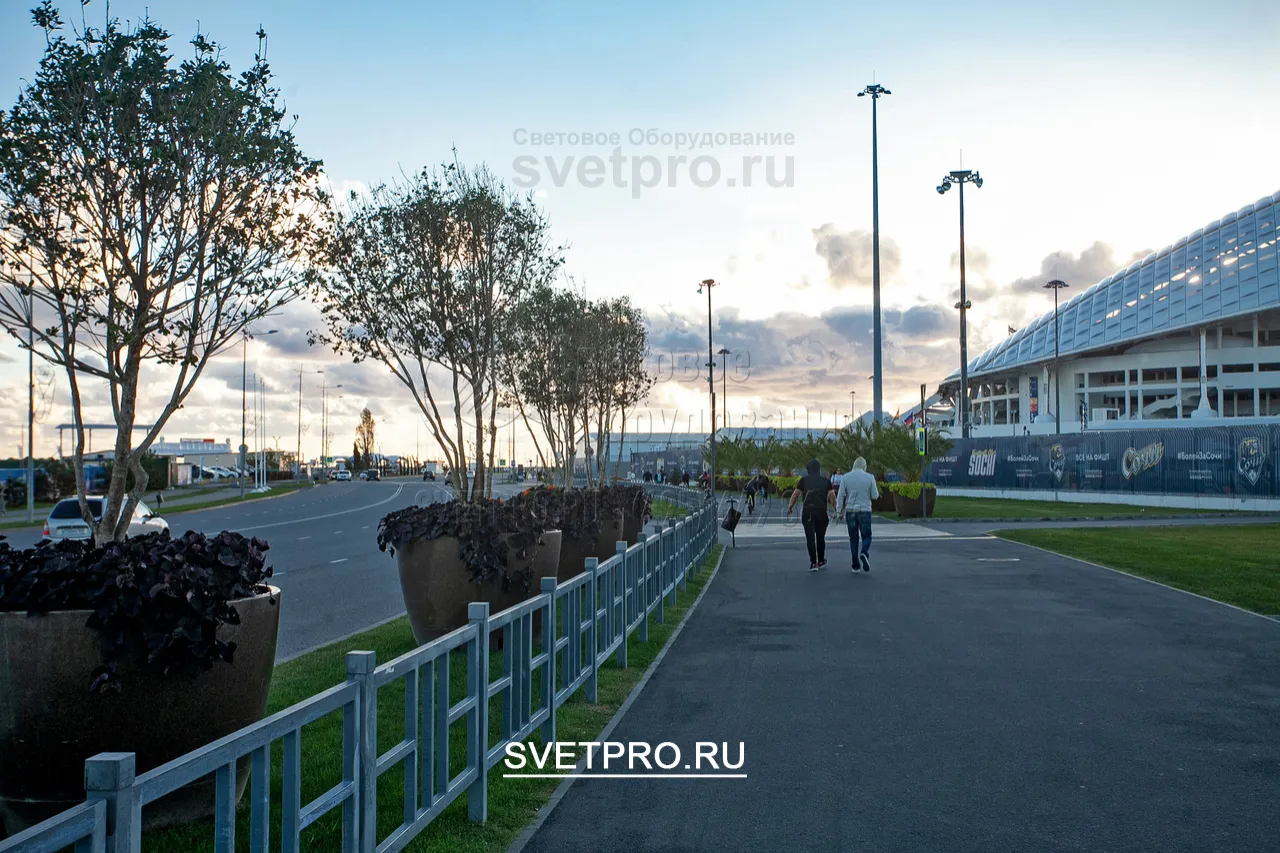

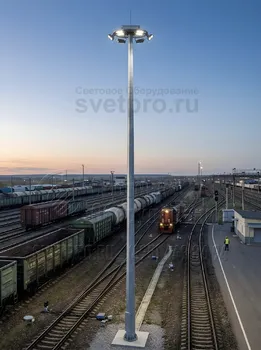

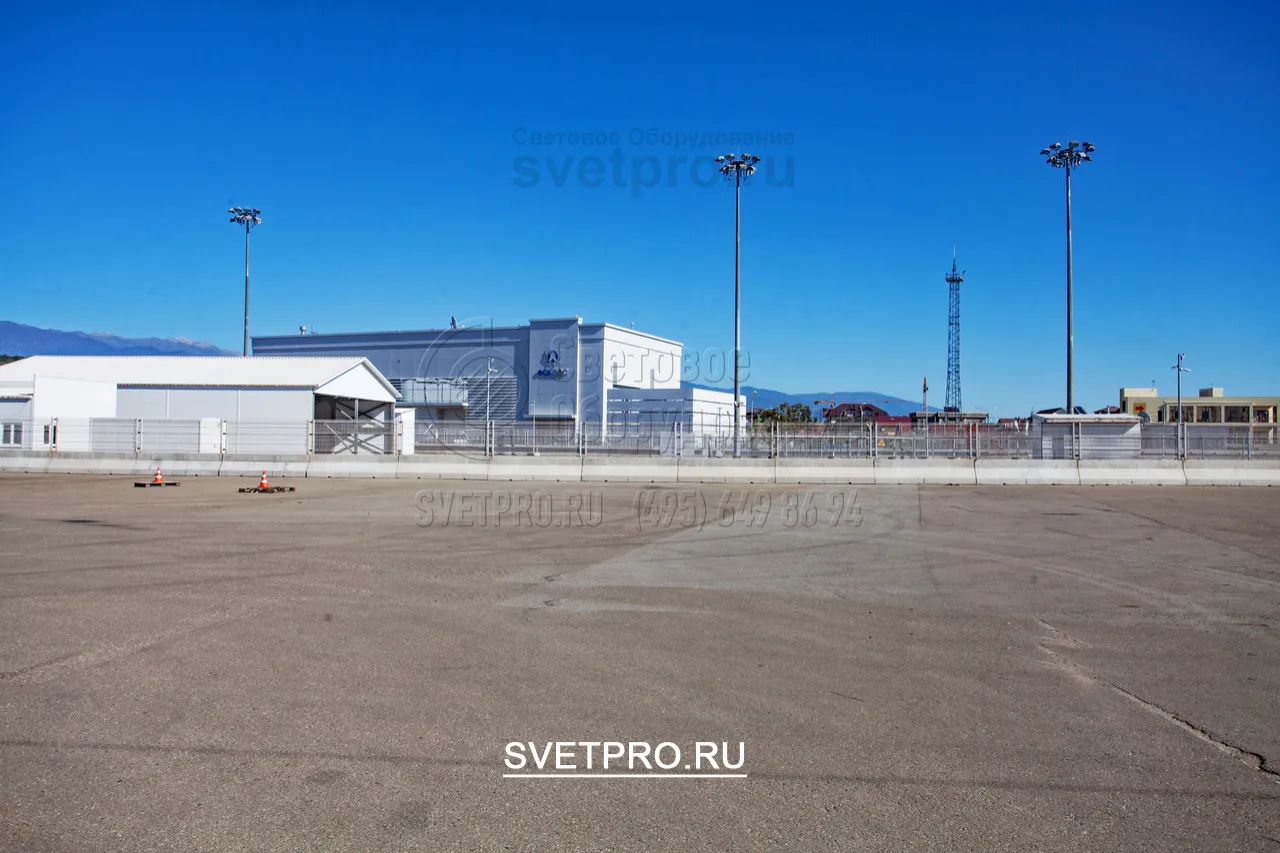

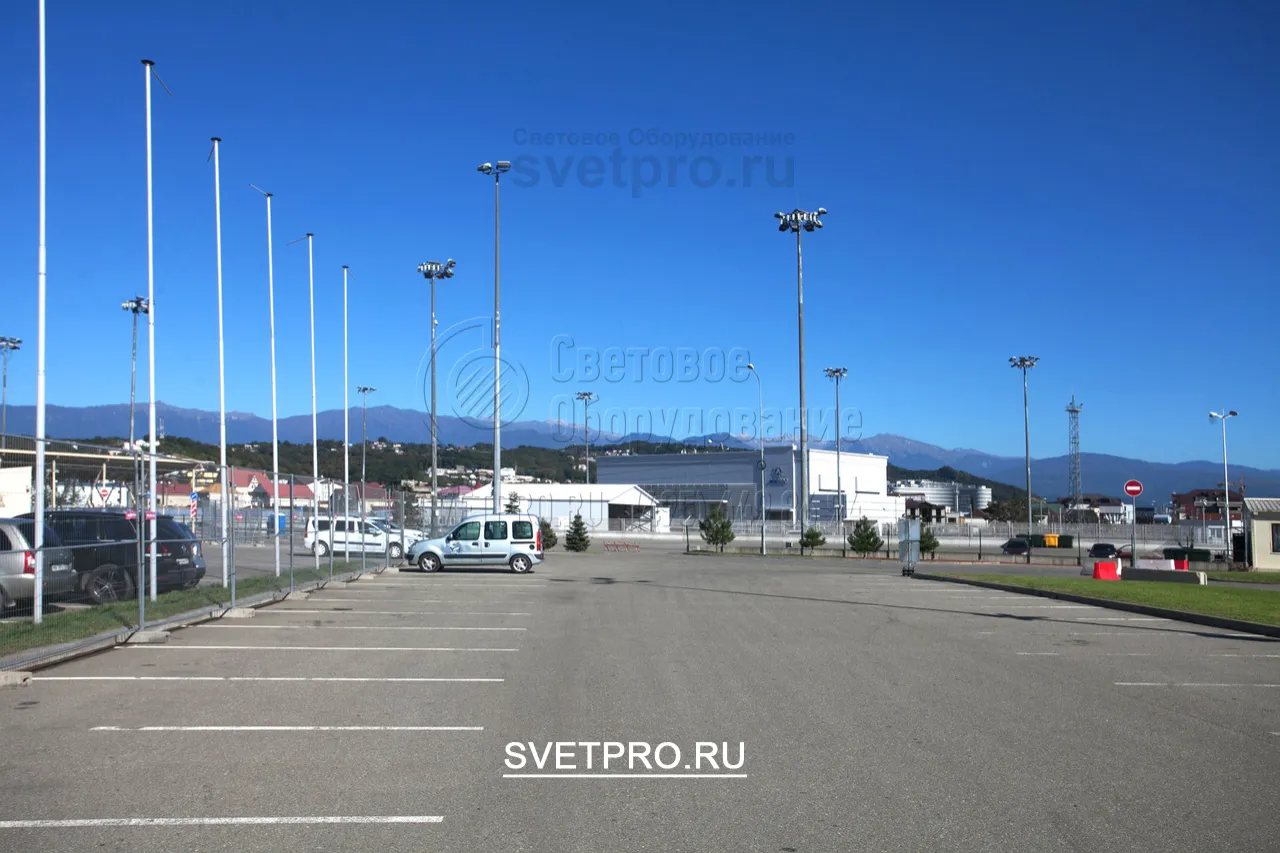

фото с объектов
Фотогалерея
-

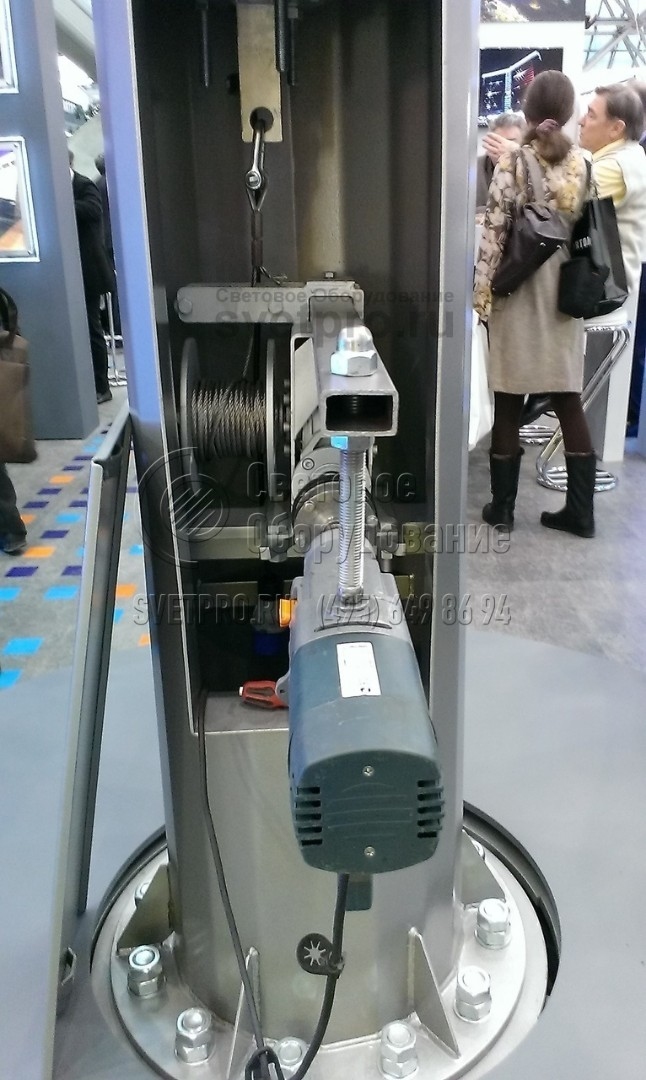

1. Электропривод для спуска и подъёма мобильной короны использует
электродрель. -

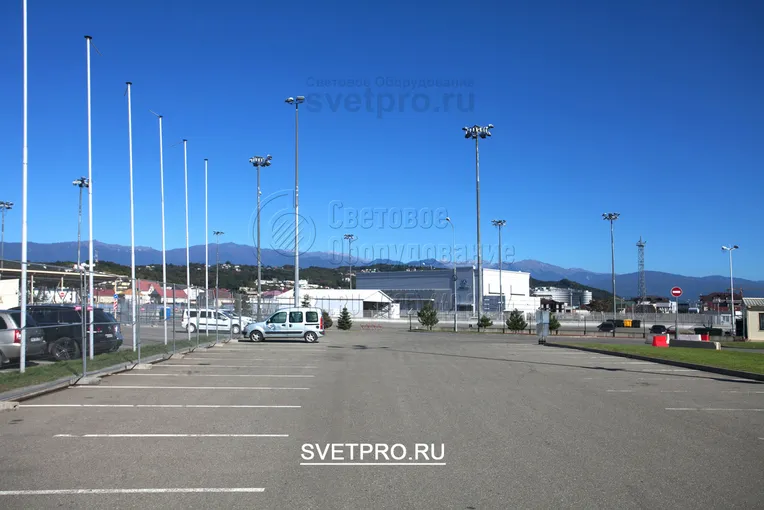

2. Мачты МГФ25‐М имеют лебёдку с редуктором и комплектуются съёмным
электроприводом для спуска и подъёма мобильной рамы. -
3. При спущенной раме есть возможность проверки прожекторов на
работоспособность, применив кабель из эксплуатационного комплекта. -
4. Эксплуатационный комплект предназначен для спуска и подъёма мобильной
рамы со светильниками до уровня обслуживания. -

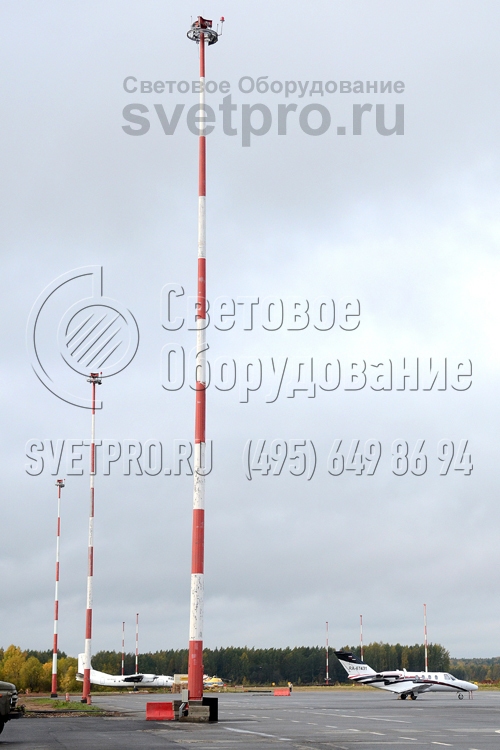

5. Мачты должны иметь обязательно механизм фиксации короны в верхнем
положении при эксплуатации выше третьего ветрового района и на объектах,

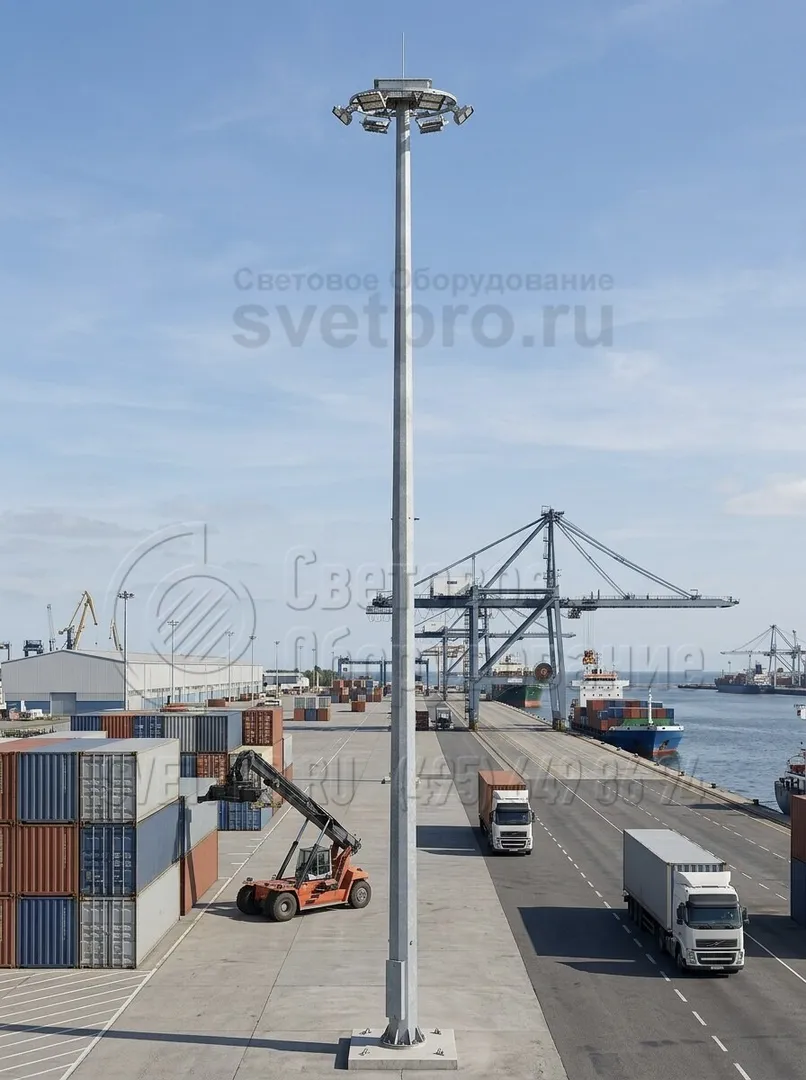

где требуется повышенная безопасность (аэропорт, морской порт и т.д.). -

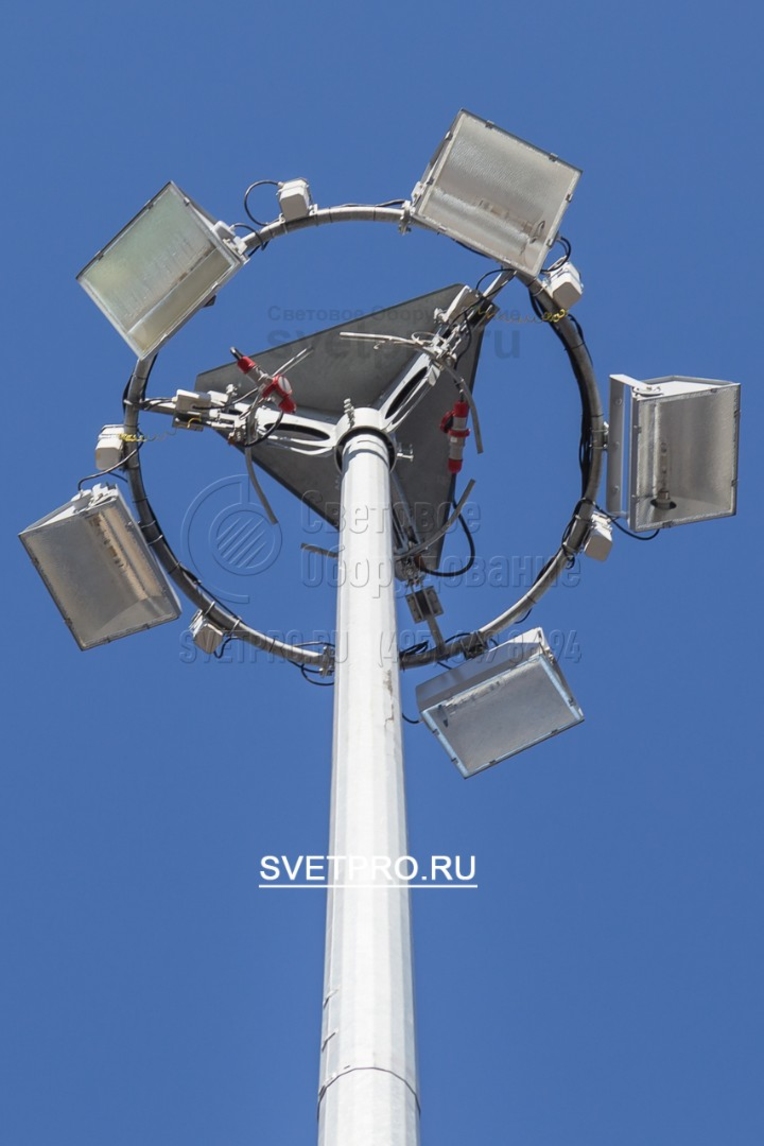

6. При размещении ОП на мобильной короне следует равномерно размещать всё
оборудование во избежание перекоса короны и последствия заклинивания при
спуске или подъёме. -
7. Регулировку натяжения тросов у мачты можно сделать талрепами.
-

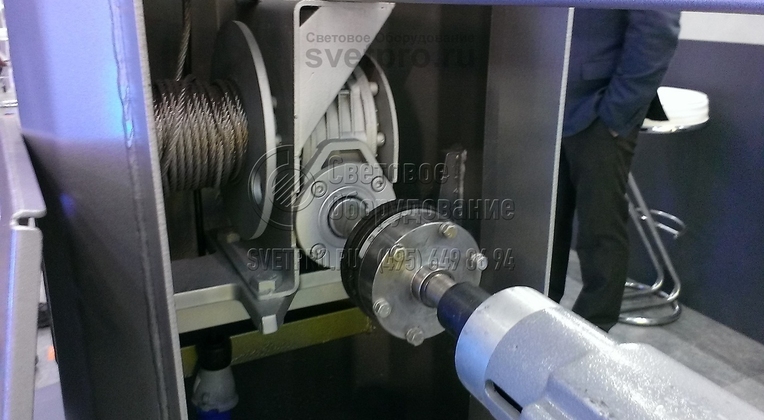

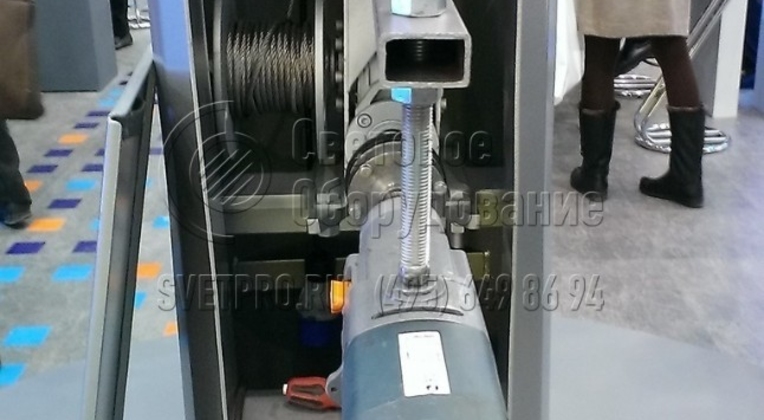

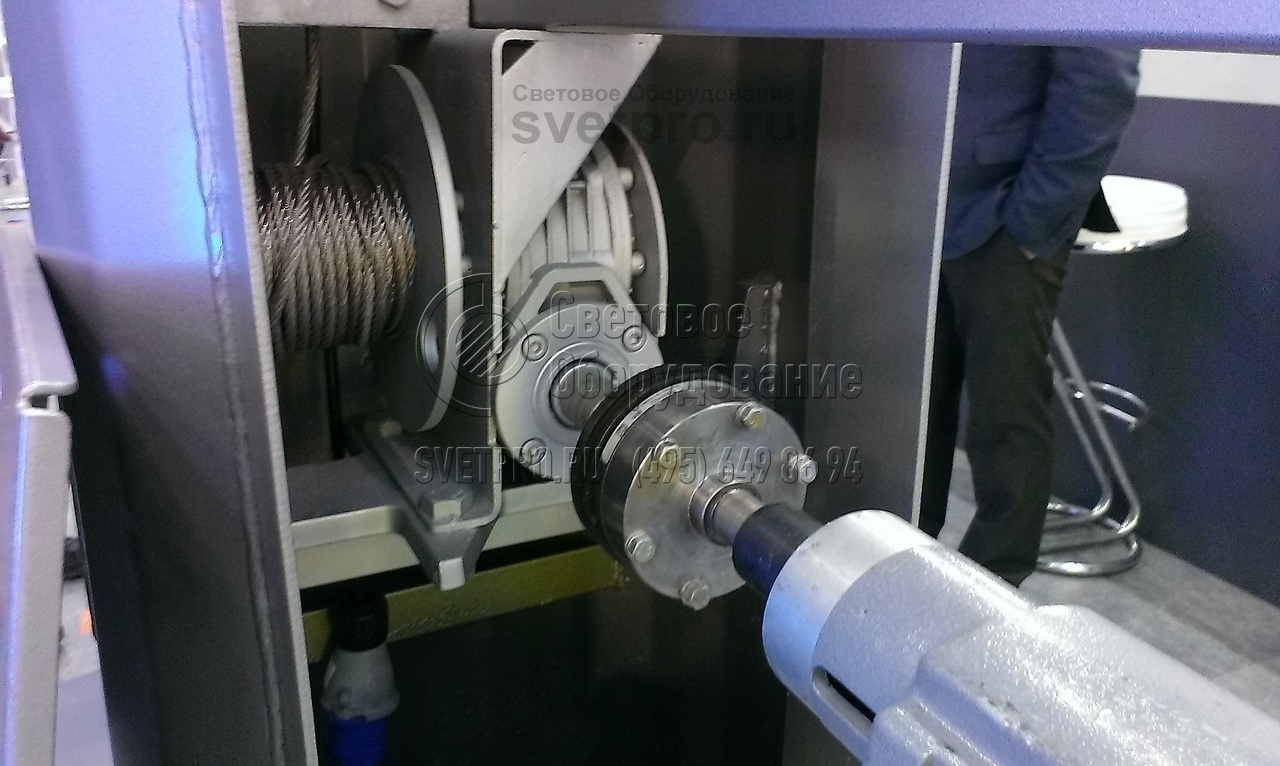

8. Лебёдка с червячным редуктором может делать подъём и спуск рамы при отсутствии электропитания. -
9. Недопустимо использование оголённых металлических тросов. -
10. Один раз в год должно обеспечиваться техническое обслуживание мачты МГФ25‐М. -
11. Лебёдка и редуктор устанавливаются во внутренней части ствола мачты. -

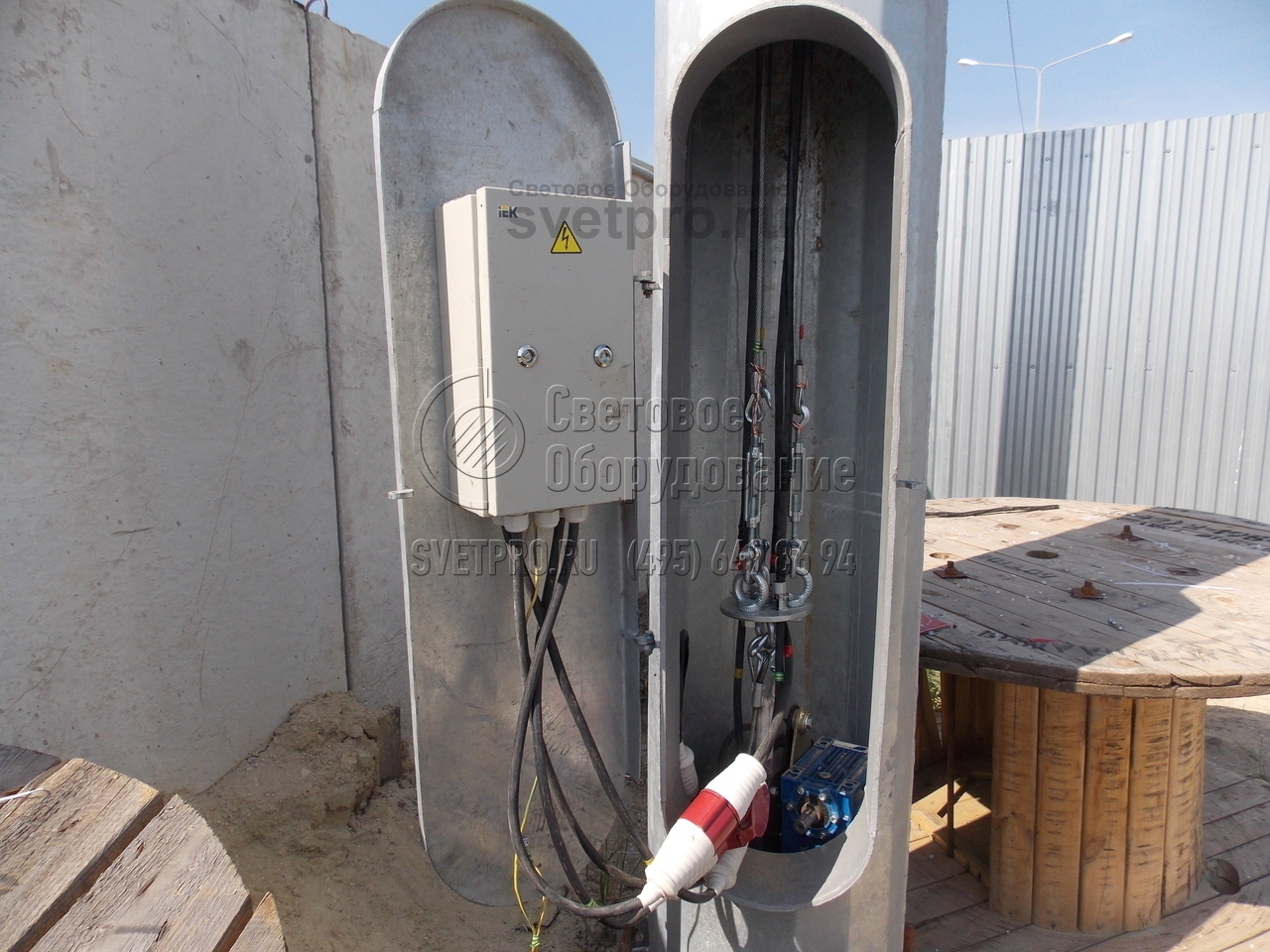

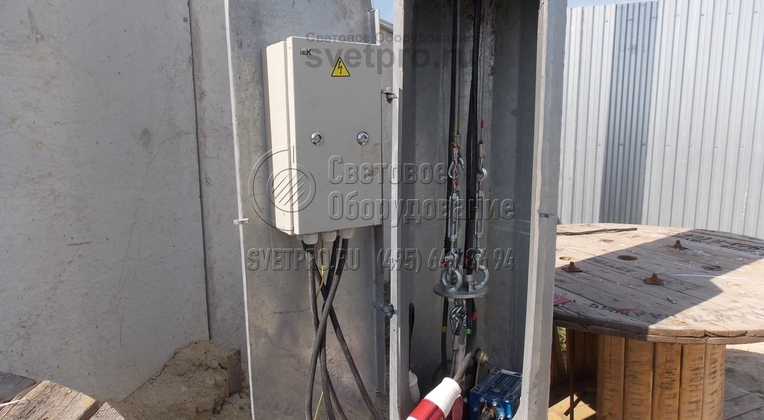

12. Способ подводки питания к мачте МГФ25‐М осуществляется подземным
способом с обслуживанием через ревизионный люк в нижней части мачты. -

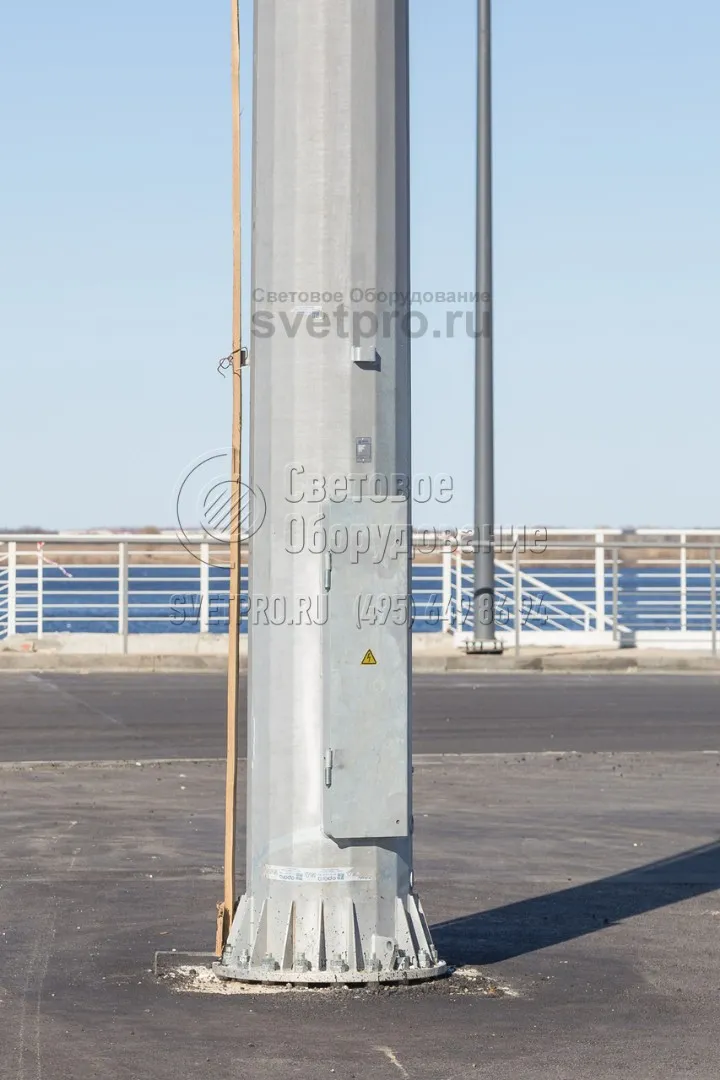

13. В эксплуатационный комплект входят: дрель, переходник с дрели на вал редуктора, рукоятка, удлинитель 4 м, кронштейн, стопор. -
14. Мачта МГФ25‐М изготавливается из листового проката ГОСТ 19903‐74. -
15. Для крепления питающего кабеля в верхней части мачты спроектирован блок с

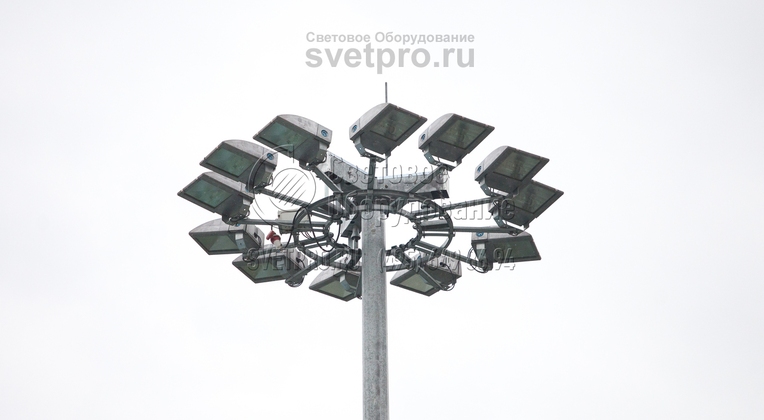

роликами. -
16. На короне у мачты устанавливается кронштейн для крепления прожекторов. -
17. При производстве подвижных частей в оголовнике мачты применяют
полимерные материалы, чтобы избежать отсутствия трения металла о металл. -
18. Мачты МГФ25‐М устанавливают на специально подготовленный фундамент. -
19. Осветительная мачта МГФ25‐М комплектуется механизмом фиксации короны в
верхнем положении. -
20. Мачта МГФ25‐М предназначена для установки осветительных приборов на
высоте 25 метров от нижнего фланца. -
21. Лебедка может работать в двух режимах: 1. Обычный режим. 2. Ручной
«аварийный». Аварийный режим используют при отсутствии питания.
