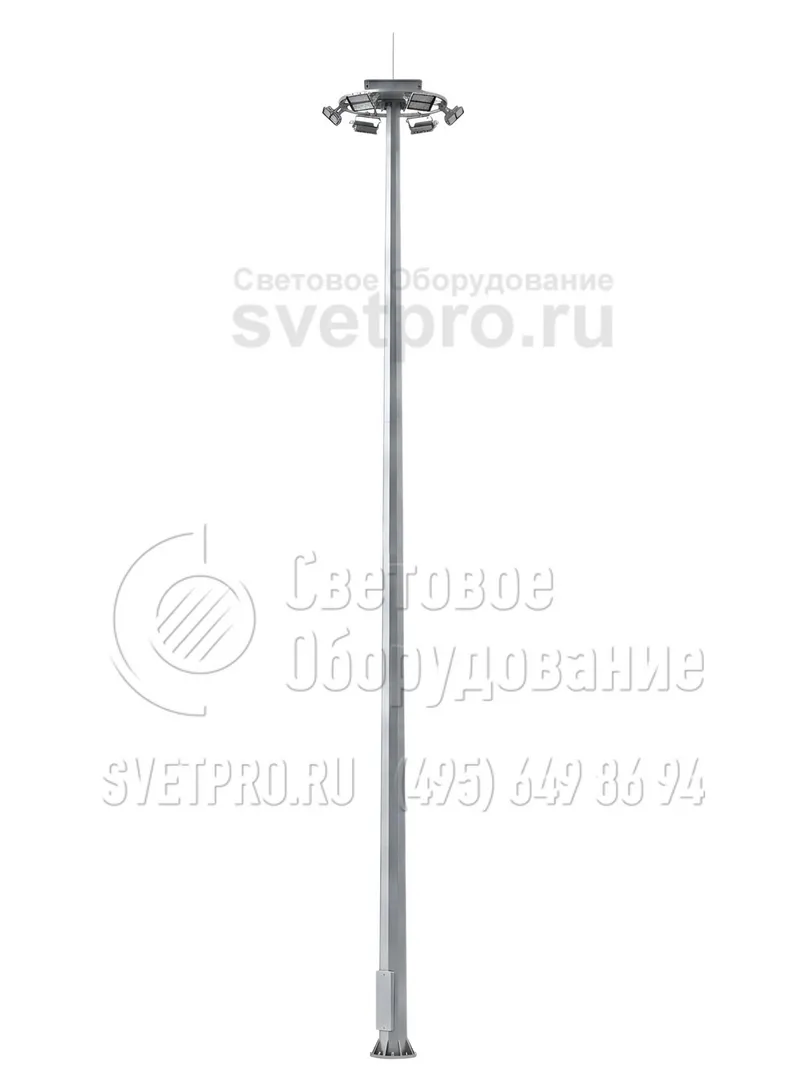

МГФ-50-М Мачта с мобильной короной высота 50 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-50-М |
| Количество секций: | 2-5 |
| Количество световых приборов: | до 12 |
| Количество крепежный отверстий: | 8-24 |
| Нижний диаметр: | 780 мм |
| Верхний диаметр: | 230 мм |
| Вес: | 5510/6580 кг |
| Высота: | 50 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
1 154 896
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-М. Таблица 1
| Обозначение мачты | Высота ствола мачты, м | Кол-во секций, шт | Масса, кг | Грузоподъемность механического привода, кг | Кол-во ОП, шт | Параметры ствола, мм | Ветровые районы эксплуатации | Нагрузки на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв | Dн | М MAX, тм | Q MAX, т | N, т | |||||||
| МГФ-50-М(Х)-Y-Z-ц | 50 | 5 | 5510 | 500, 800 | от 6 до 12 | 230 | 780 | до IV | 97,8 | 3,02 | 6,3 |
| МГФ-50-М(Х)-Y-Z-ц | 50 | 5 | 6580 | 500, 800 | от 6 до 12 | 230 | 780 | V и выше | 150,5 | 4,55 | 7,6 |
Основные параметры мачт МГФ-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| МГФ-50-М(Х)-Y-Z-ц | ЗА-36/24/Д900-1,3-хц | 36 | 24 | 1030 | 900 |
ОПИСАНИЕ

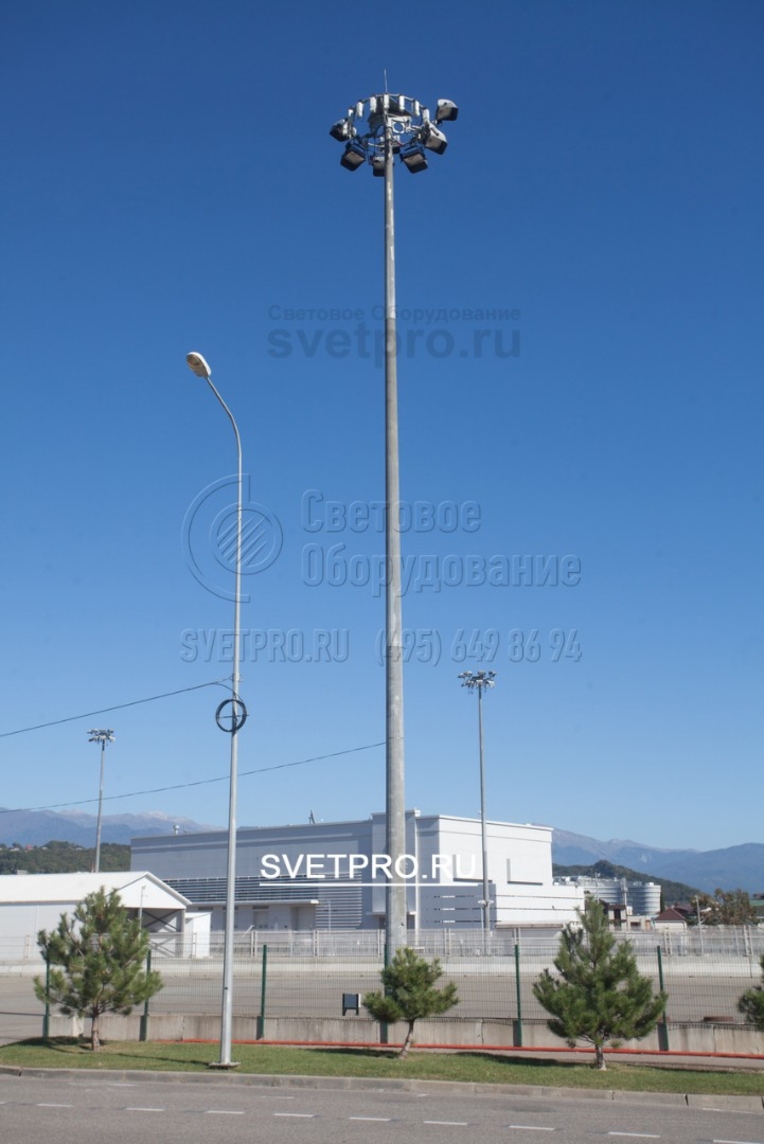

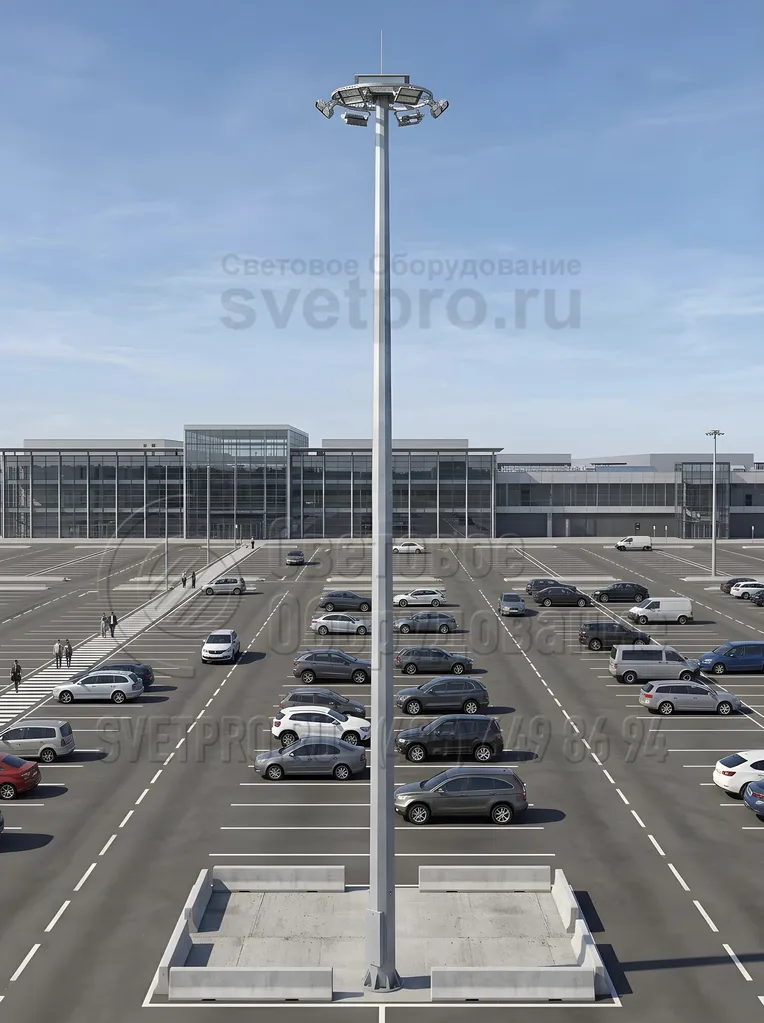

Высотная мачта МГФ-50-М с подвижной короной устанавливается в местах, где требуется организация качественного и равномерного освещения объектов, расположенных на большой территории. Значительная высота мачты позволяет освещать площадки, используя минимальное количество световых точек. Благодаря подвижной раме для обслуживания прожекторов не требуется применение высотной спецтехники. Подвод питающих проводов к светотехнике выполняется внутри полого ствола опоры. При необходимости на мачте МГФ-50-М могут размещаться молниеотводы, обеспечивающие надежную защиту территорий от удара молний.
Основу мачты составляют четыре секции, образованные многогранными металлоконструкциями. Защита изделия от внешней среды и коррозии организована посредством обработки металла горячим цинкованием. Наличие защитного слоя увеличивает срок эксплуатации изделия до 30 лет.
Монтируется высотная конструкция на бетонный фундамент, подготовка которого включает установку закладного металлического элемента. Фиксация ствола мачты к ЗДФ выполняется через фланец.

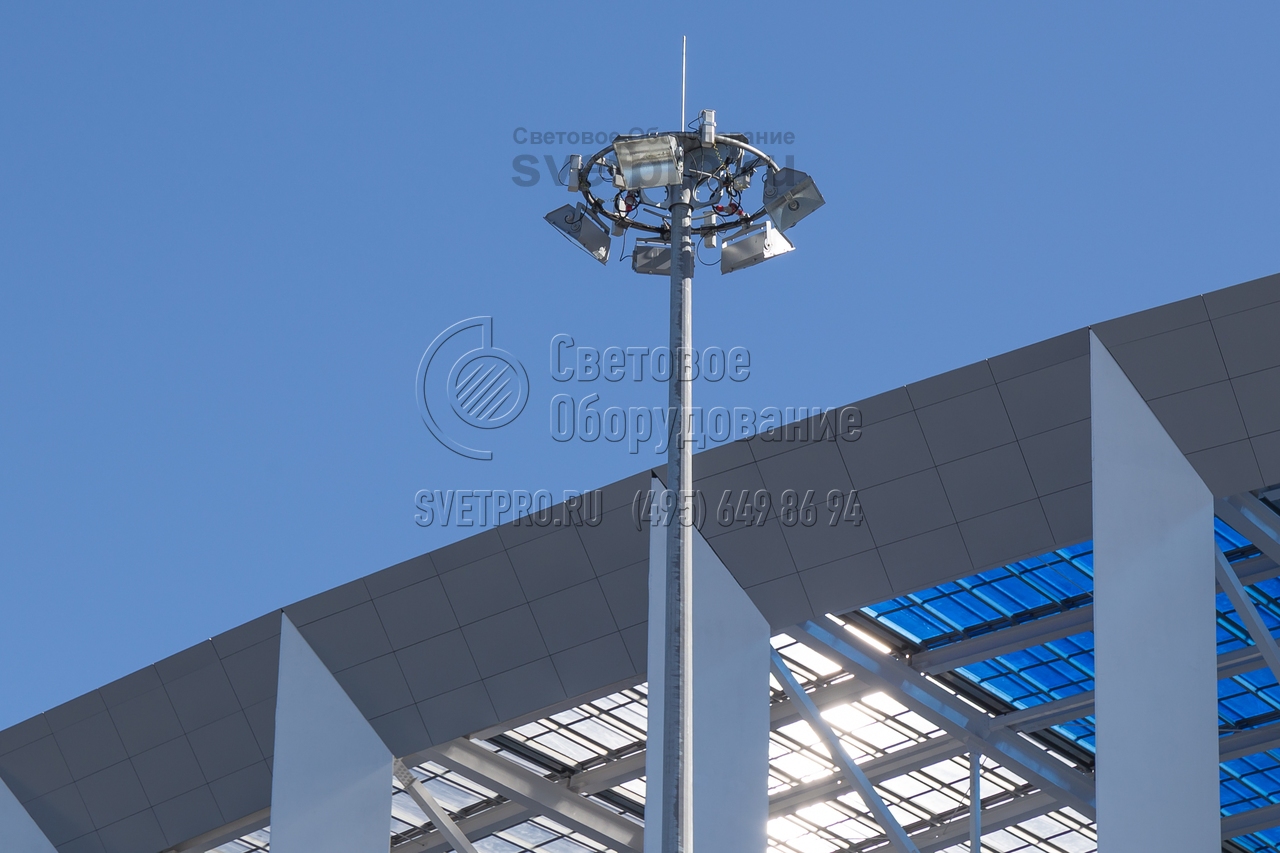

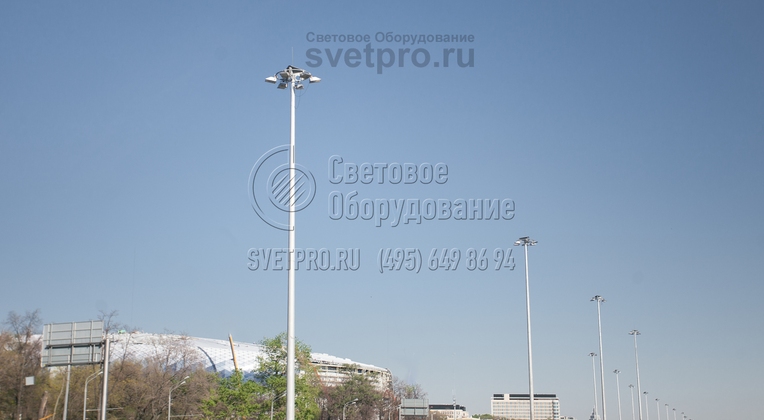

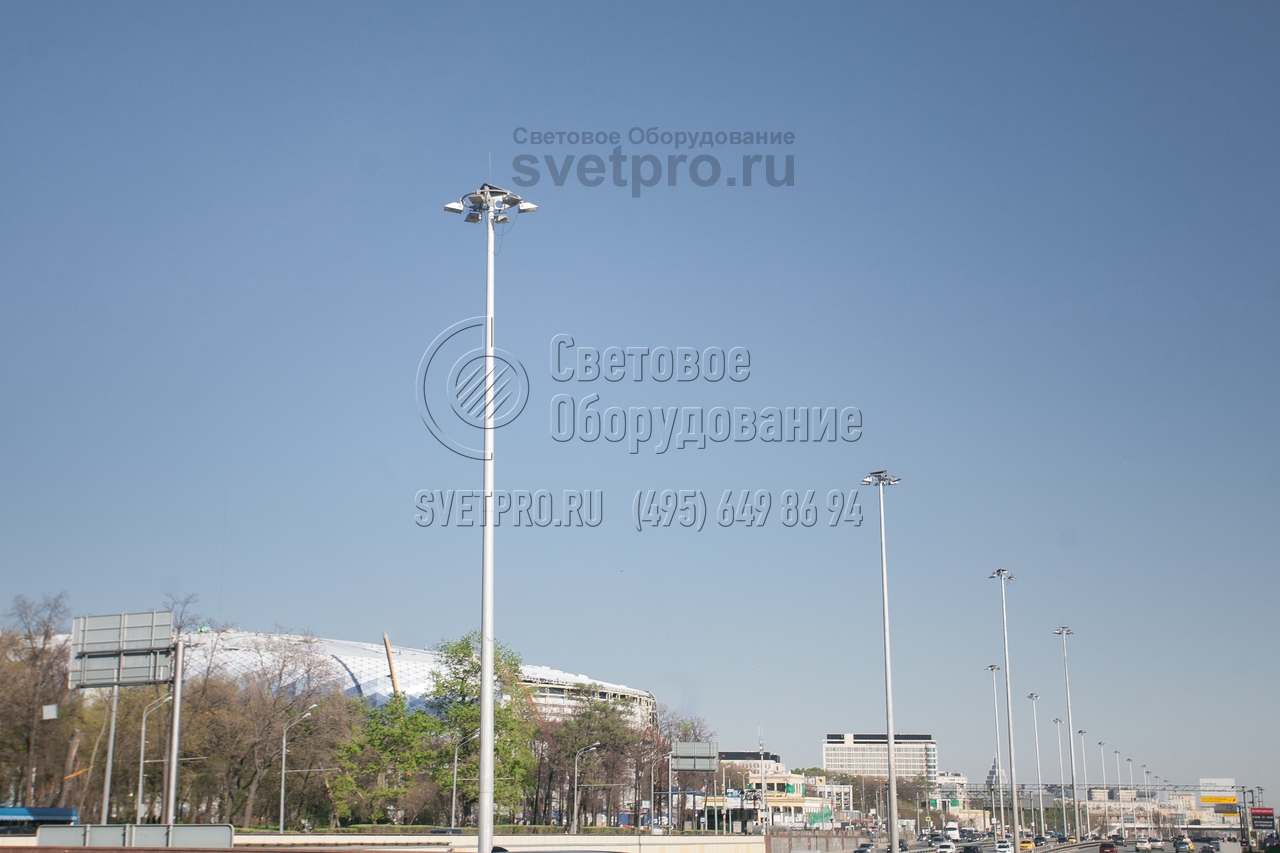

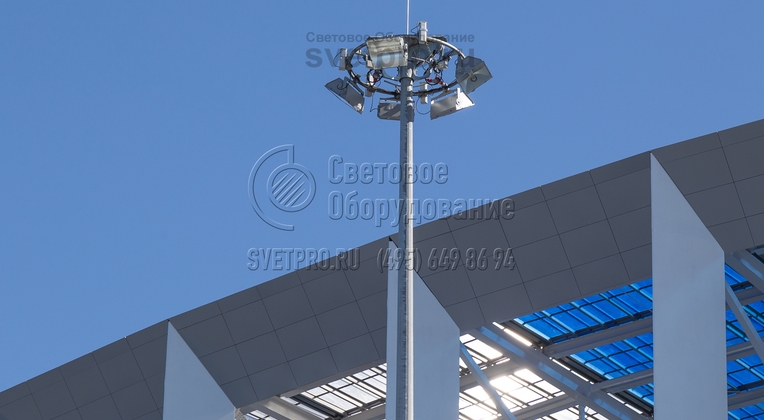

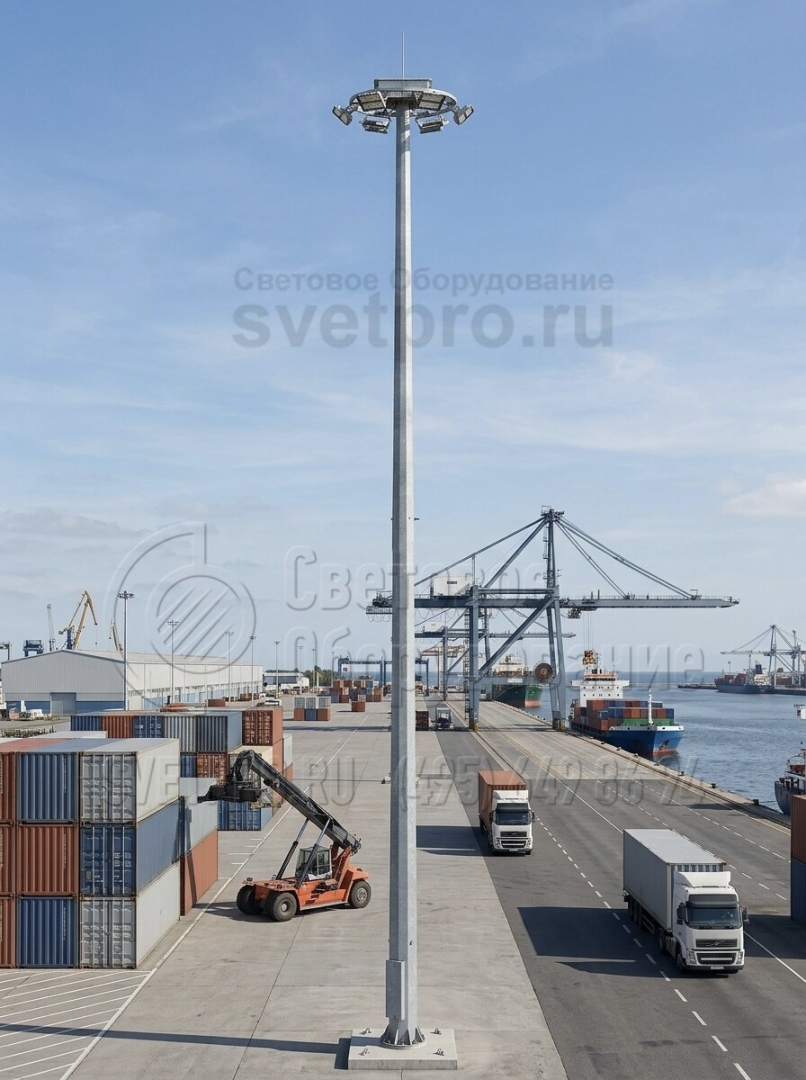

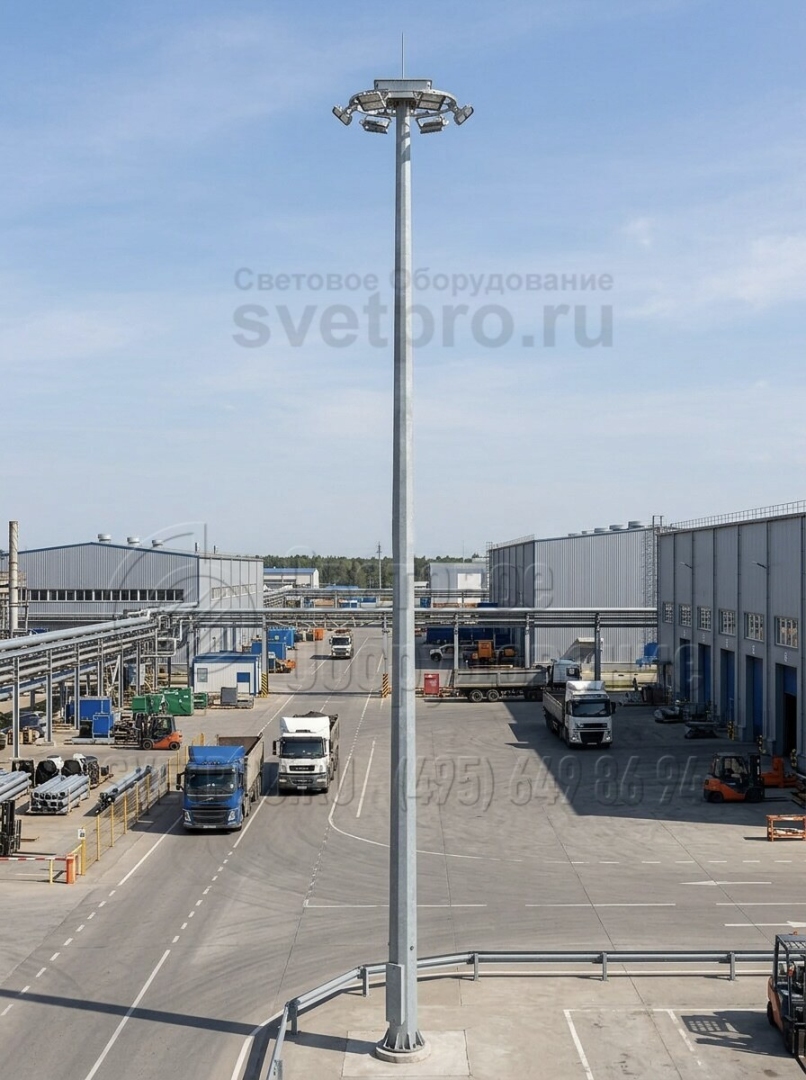

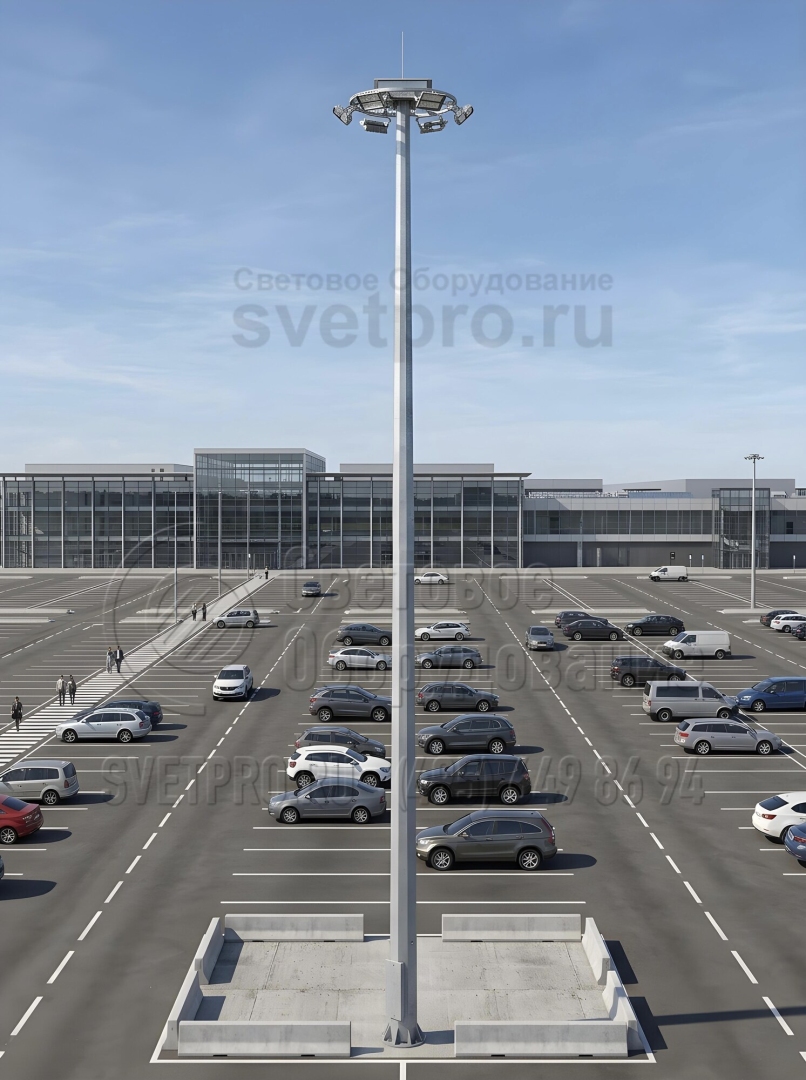

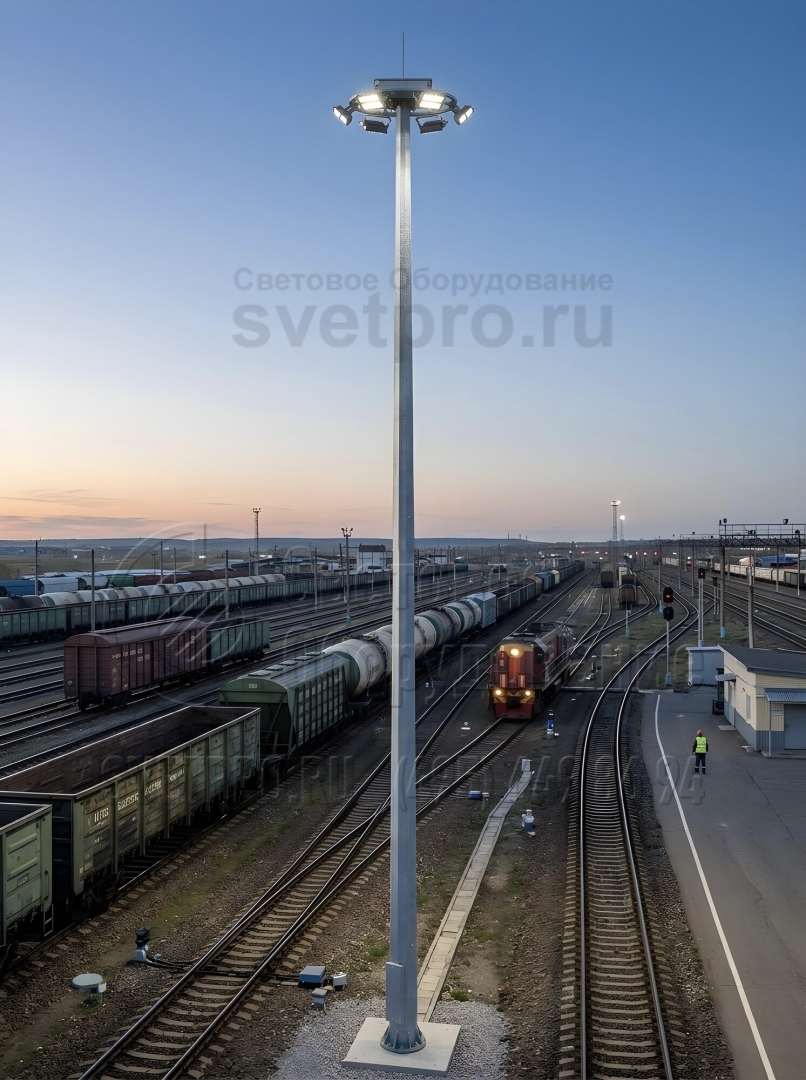

фото с объектов
Фотогалерея
-

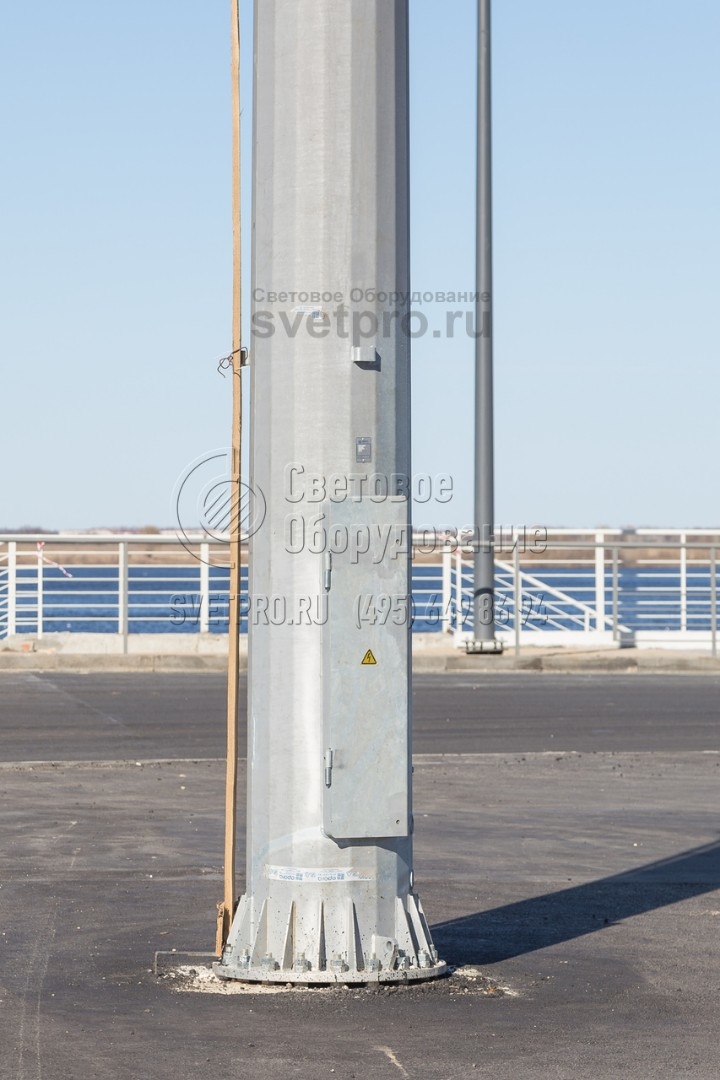

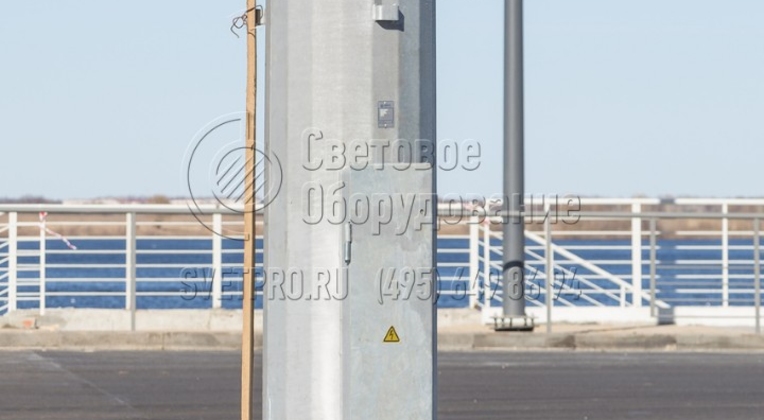

1. Подвод питания подходит под землёй и расключается внутри ствола мачты.
-
2. Все ролики оголовка закрываются кожухом для предотвращения попадания внутрь
осадков и обмерзания. -
3. Мачта МГФ50‐М изготавливается из листовой стали путём гибки металла. -

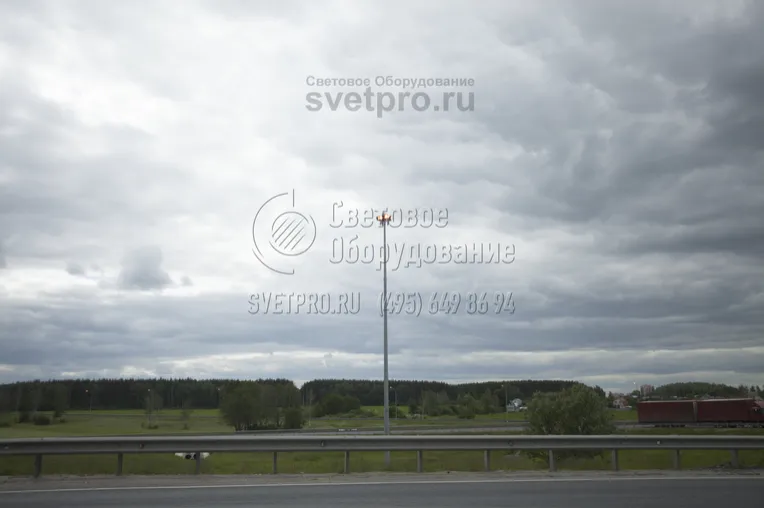

4. Скорость подъёма‐спуска короны составляет 6 – 10 м в минуту. -
5. На оголовке также устанавливается молниеприёмник и другое дополнительное
оборудование, которое предусмотрено проектом. -

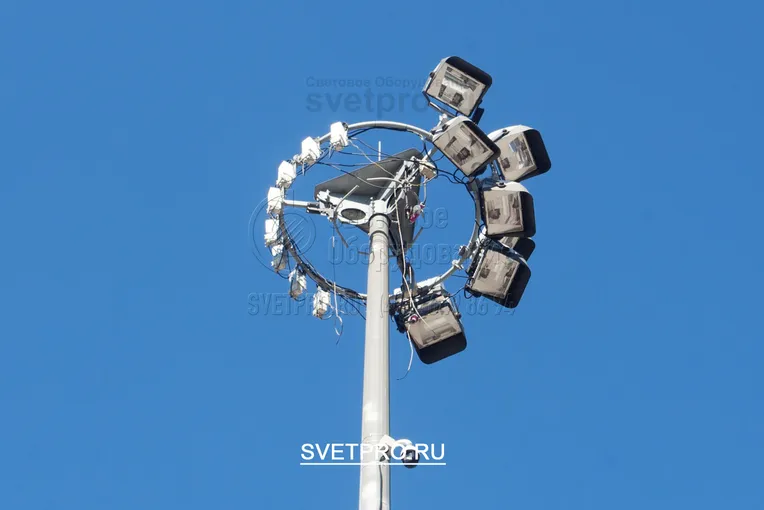

6. Мачта МГФ50‐М позволяет оперативно обслуживать навесное оборудование. -
7. Возможно изготовление любых кронштейнов для осветительных приборов по
индивидуальному заказу. -
8. Для грозозащиты у мачты МГФ50‐М используется молниеприёмник, по умолчанию его
длина 1 м. -

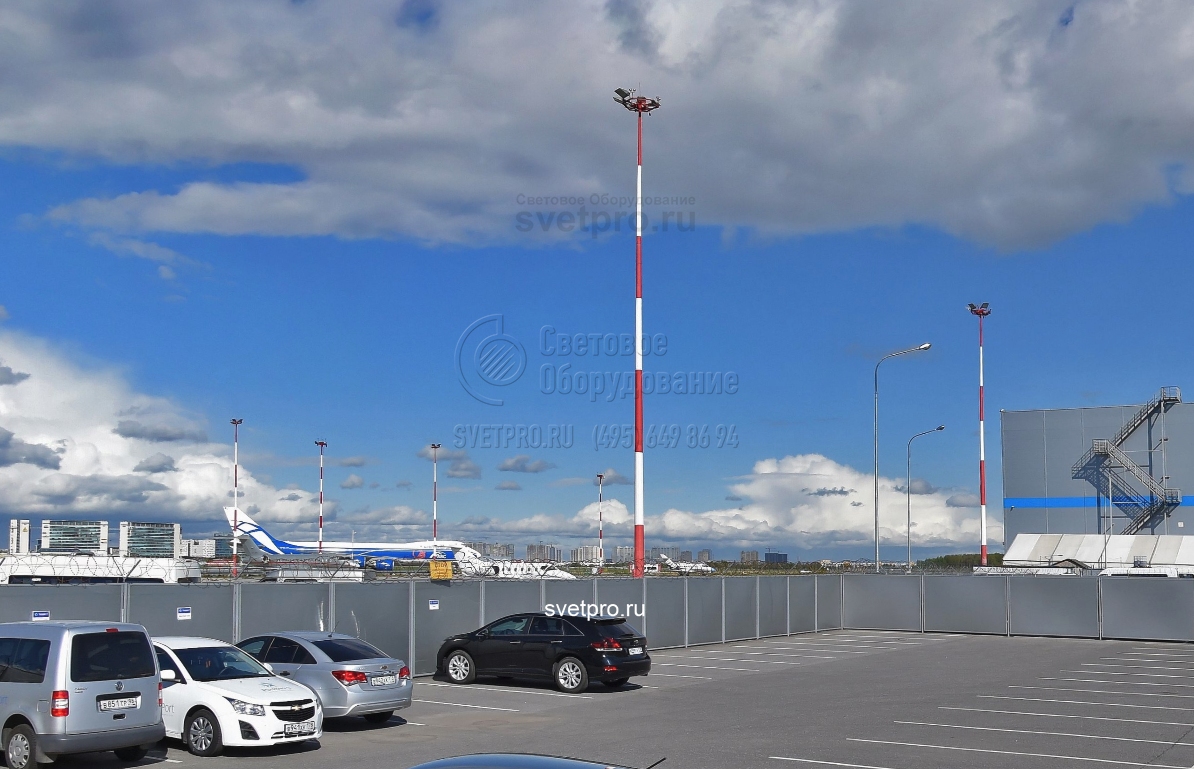

9. Для мачт МГФ50‐М для гражданских аэродромов предусмотрена дневная маркировка
(РЭГА РФ‐94). -

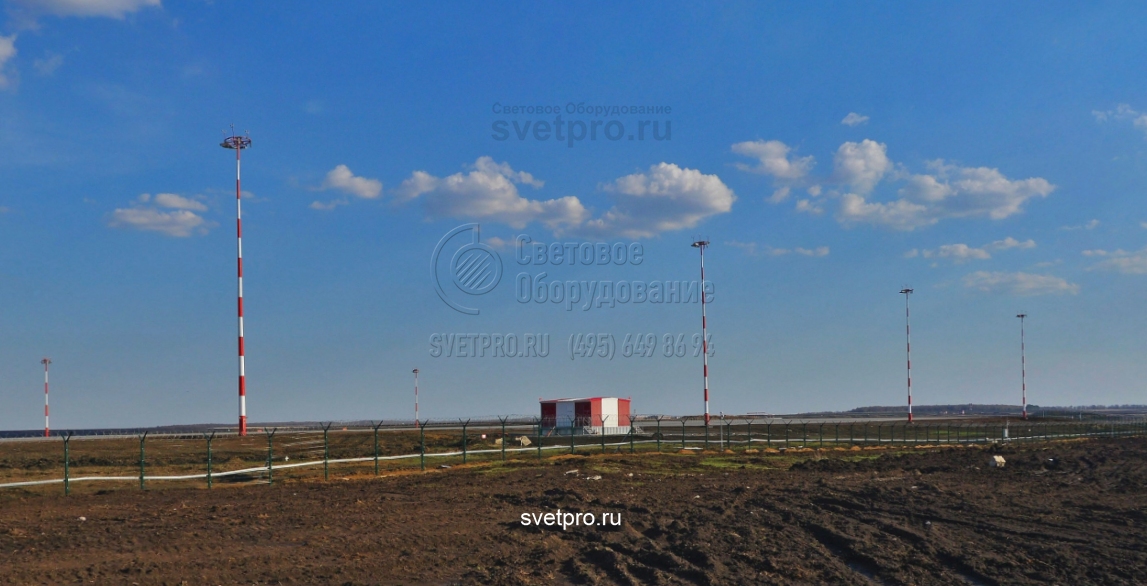

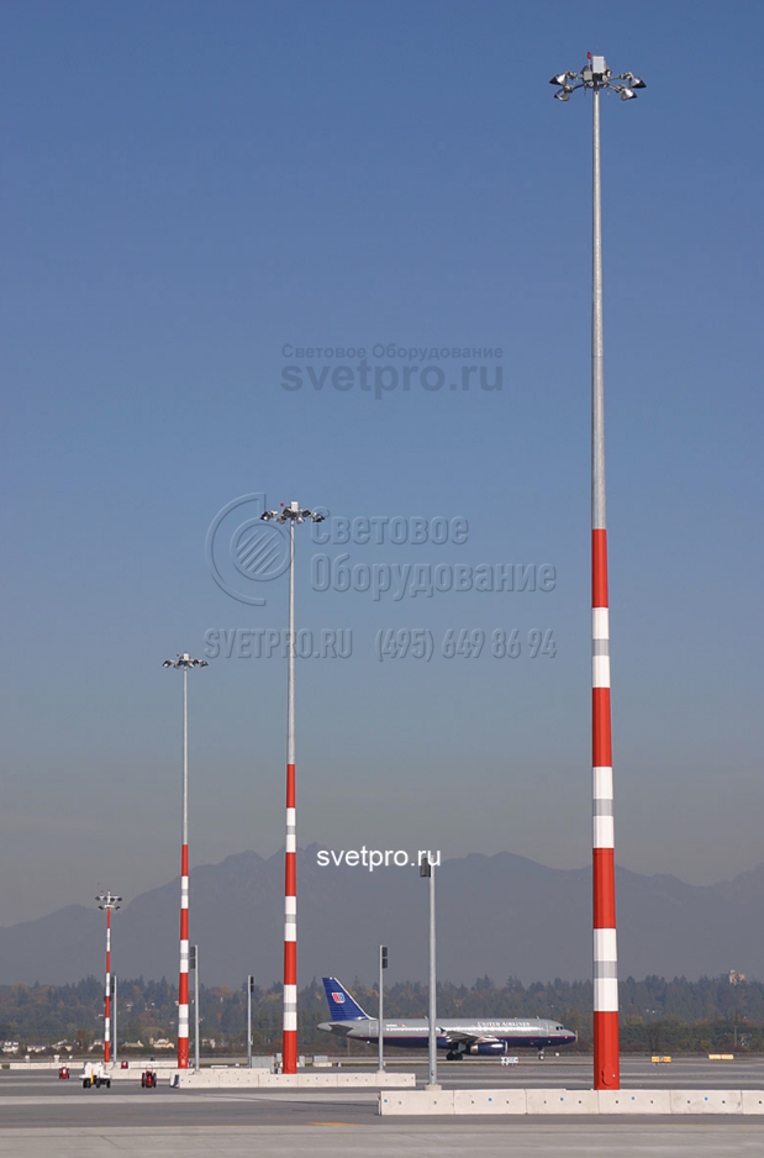

10. При высоте мачты, превышающей 40 м, в случае установки на аэродромных зонах
требуется дневная маркировка и светоограждение мачт. -

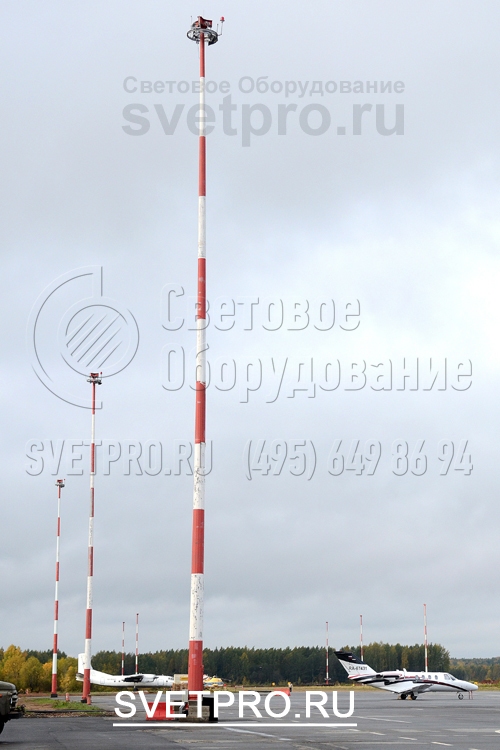

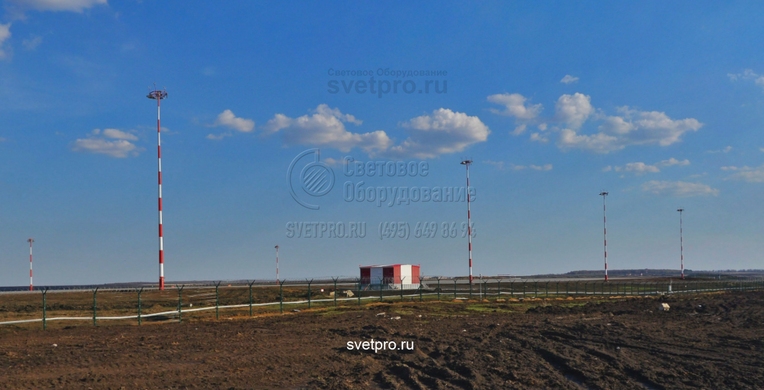

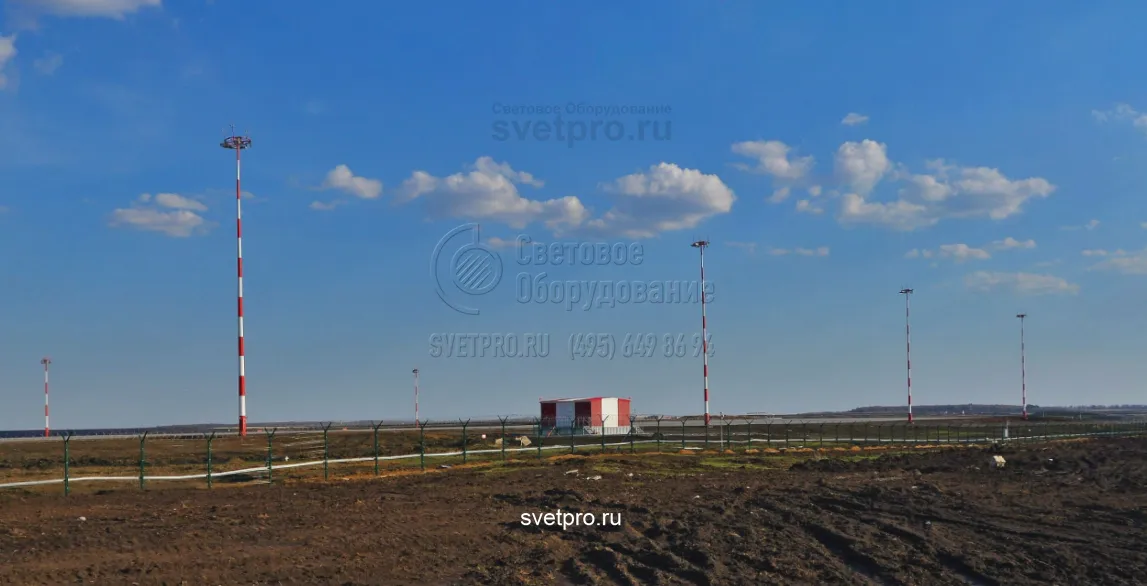

11. По приказу минтранса России дневная маркировка мачт должна быть выполнена путём
нанесения чередующихся полос красного и белого цвета. -

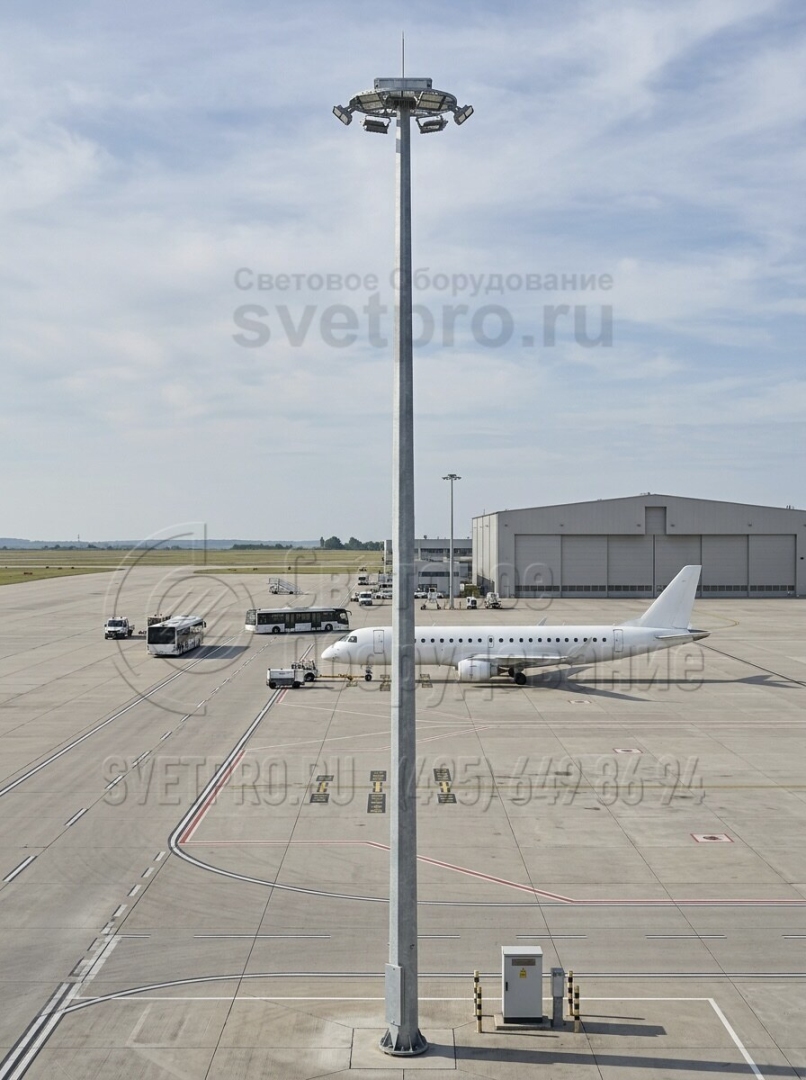

12. Эксплуатация мачт МГФ50‐М в аэропортах обязательно должна иметь окраску в красно‐
белый цвет. -

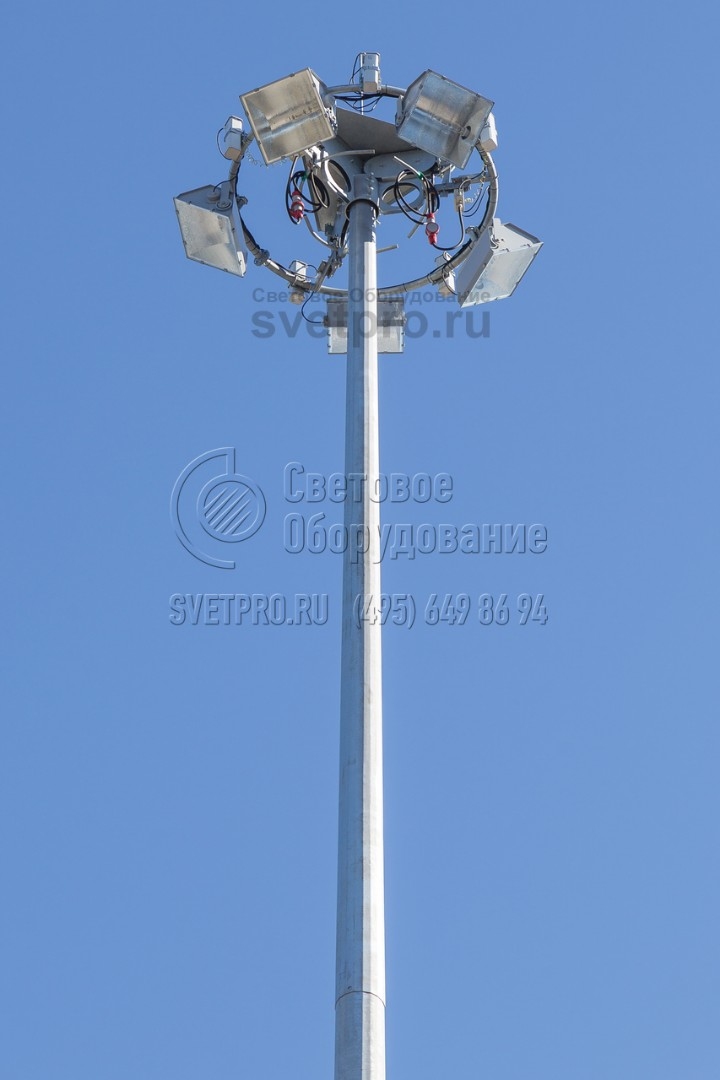

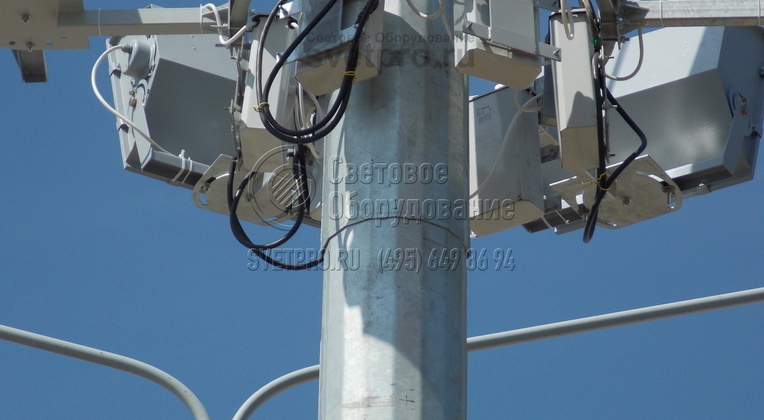

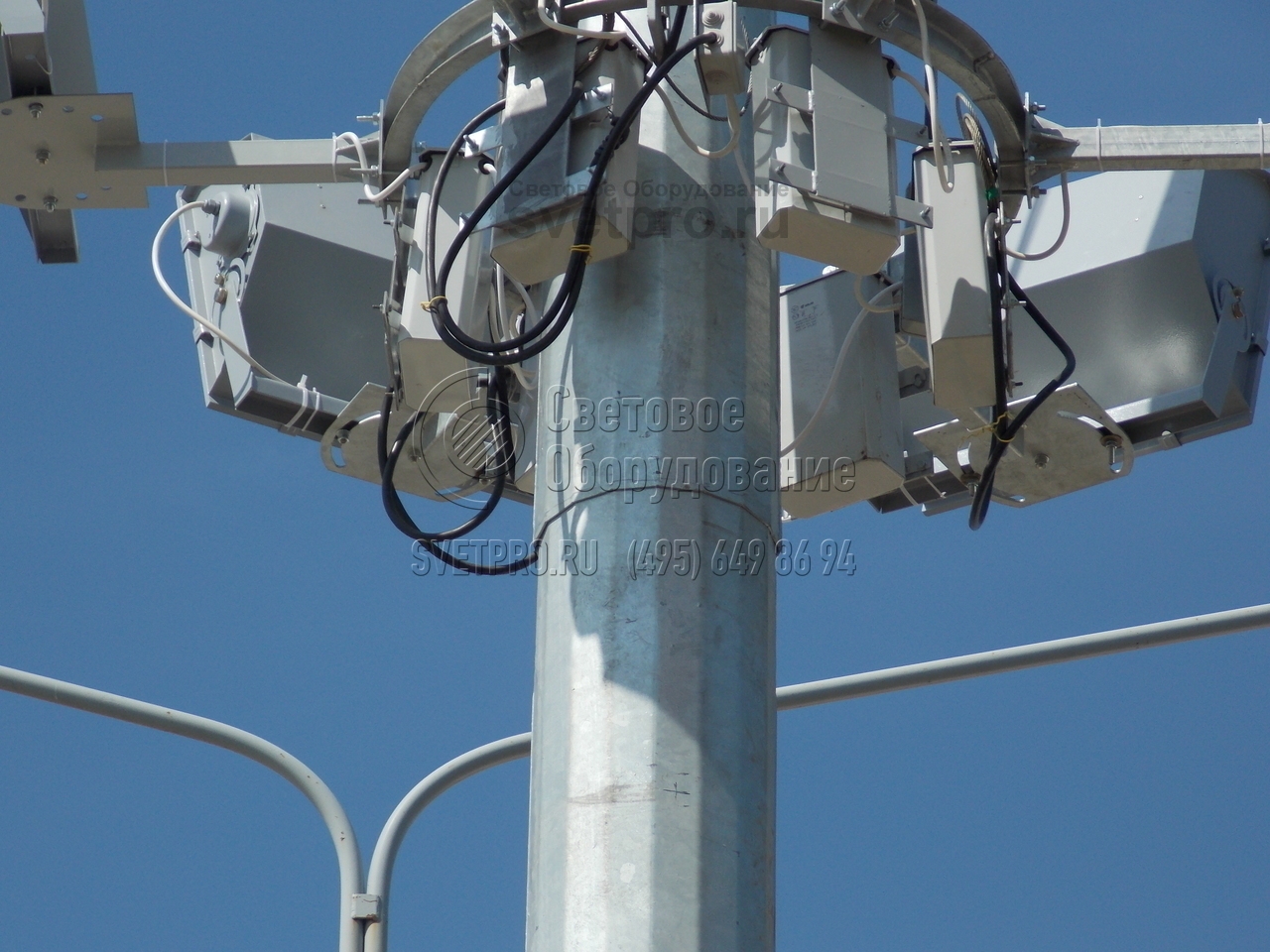

13. Оголовок представляет собой систему роликов для тросов и кабеля питания ОП и крепится
к фланцу на вершине мачты. -

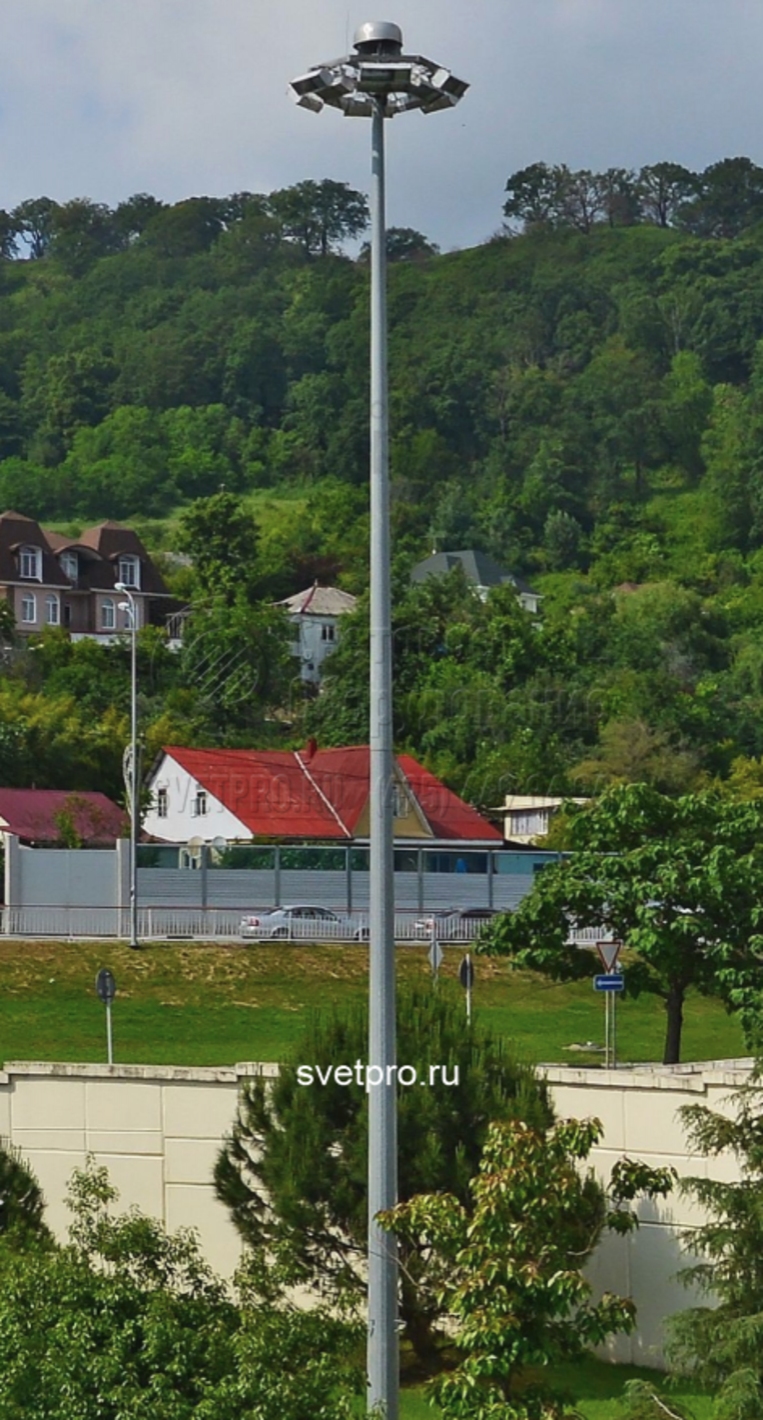

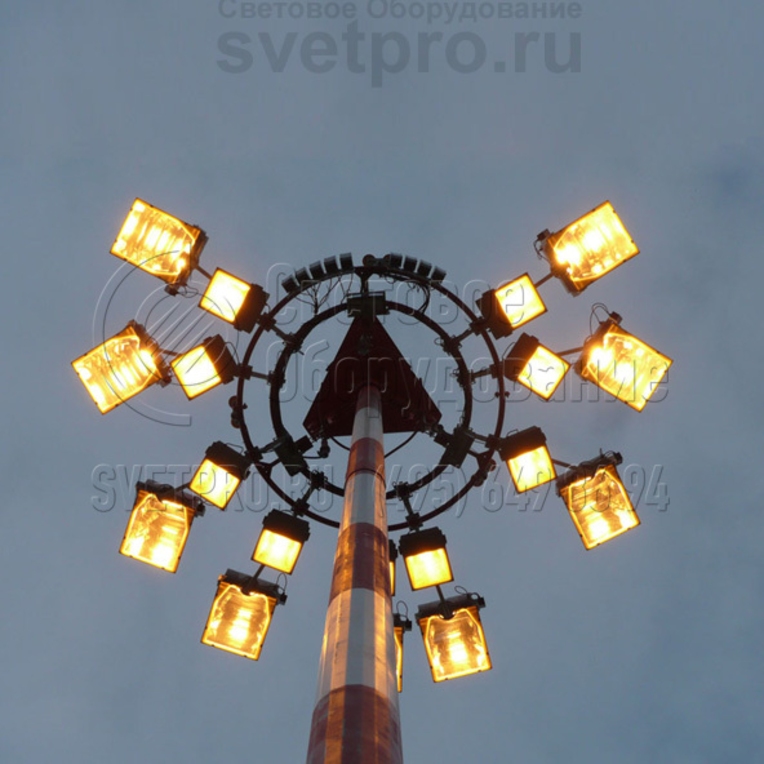

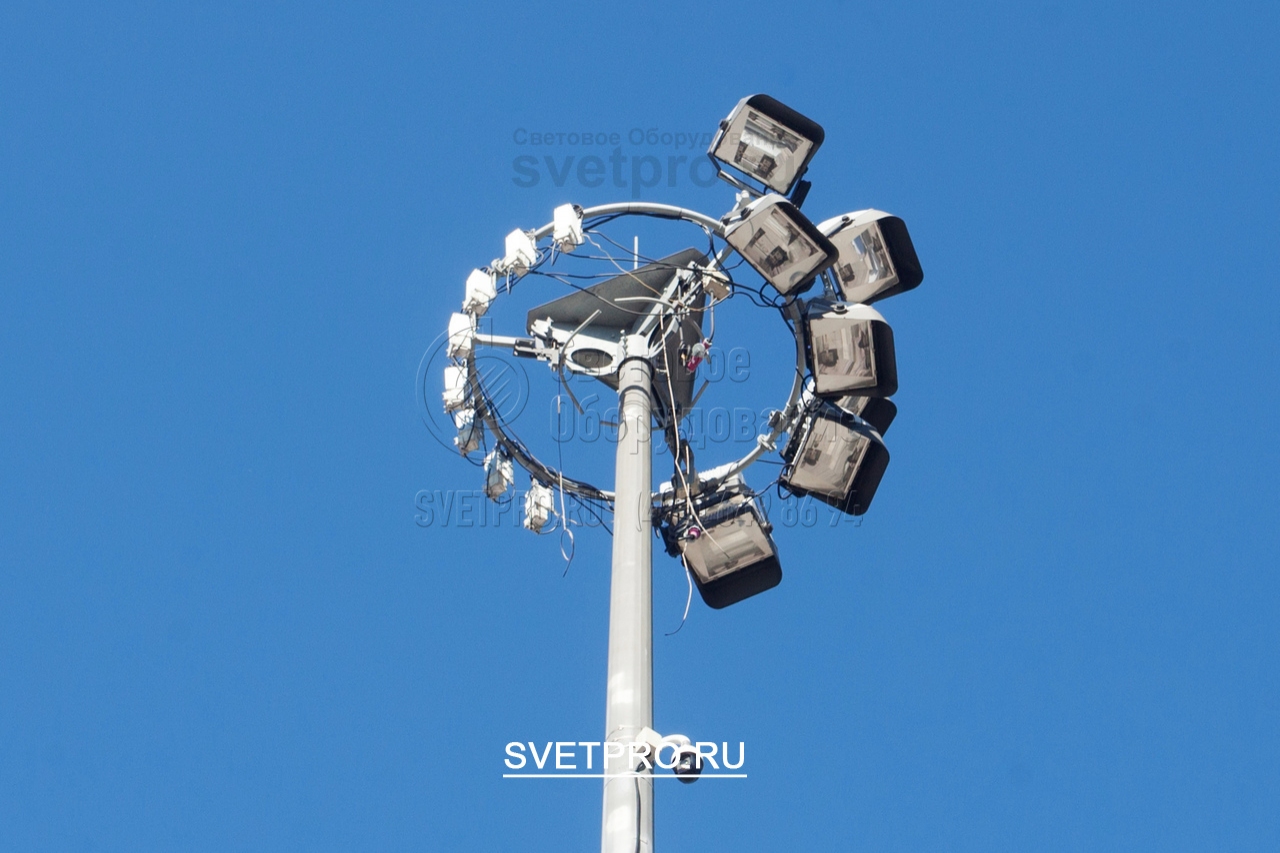

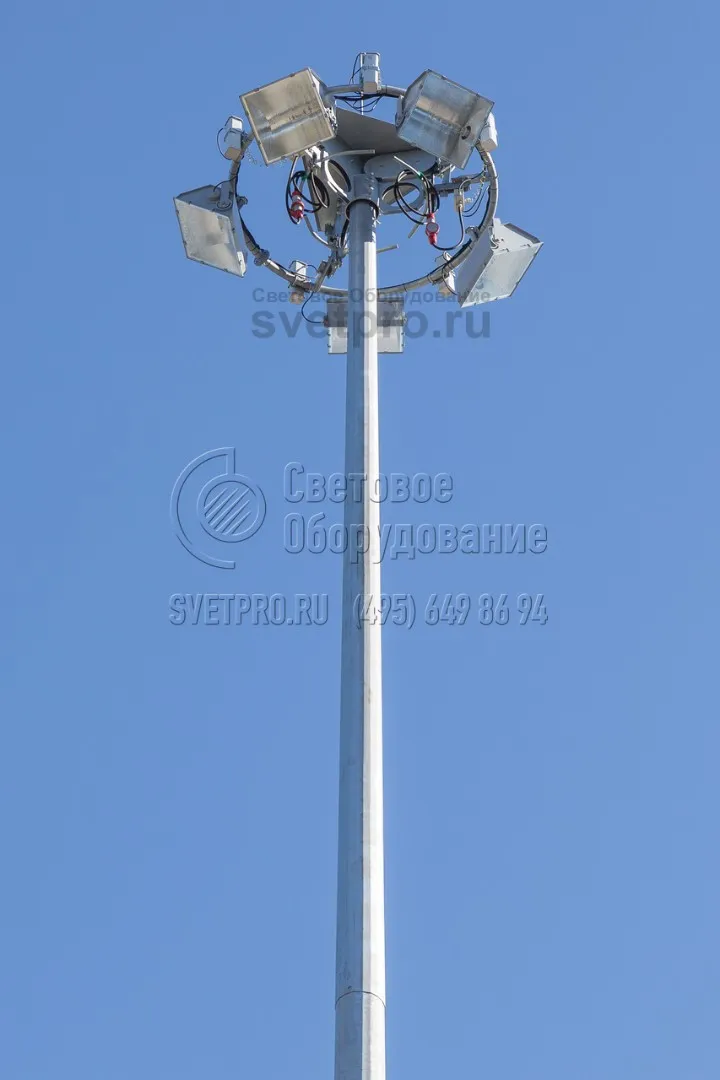

14. Корона у мачты МГФ50‐М состоит из мобильного кольца и неподвижного оголовка. -
15. Предварительно перед размещением в производство заказчик должен предоставить
расположение ОП на короне. -

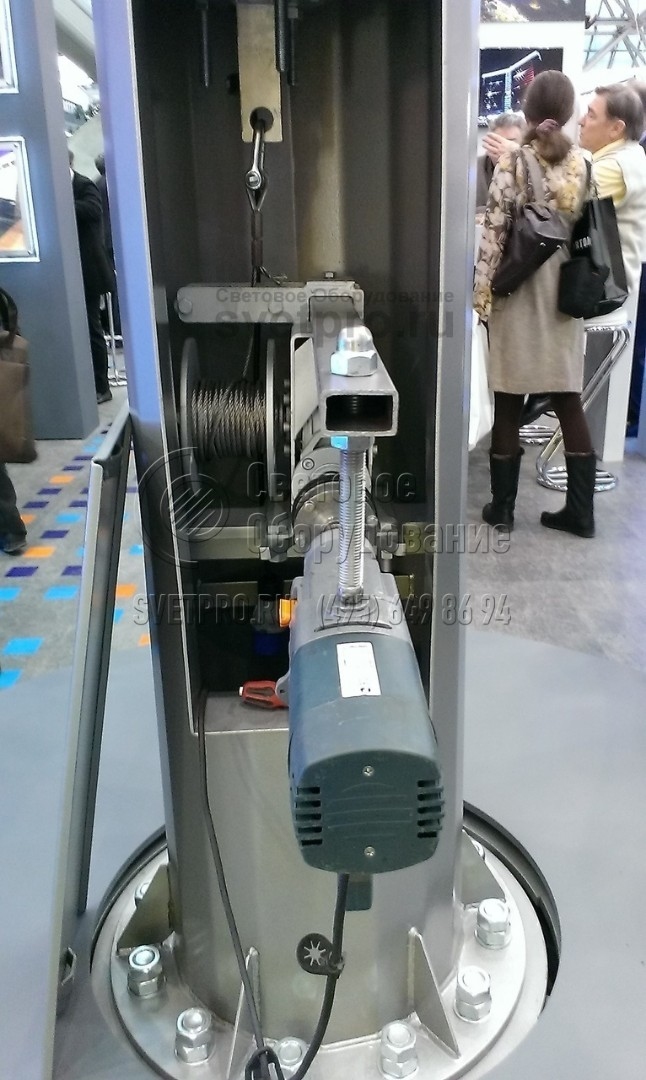

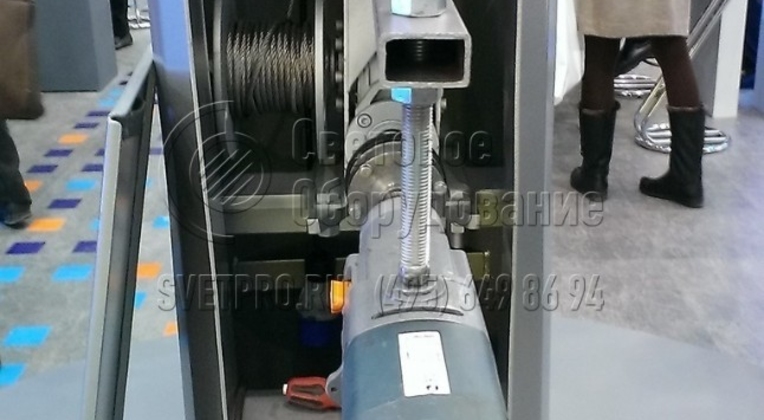

16. Мачта МГФ50‐М комплектуется съёмным электроприводом для спуска и подъёма короны.
