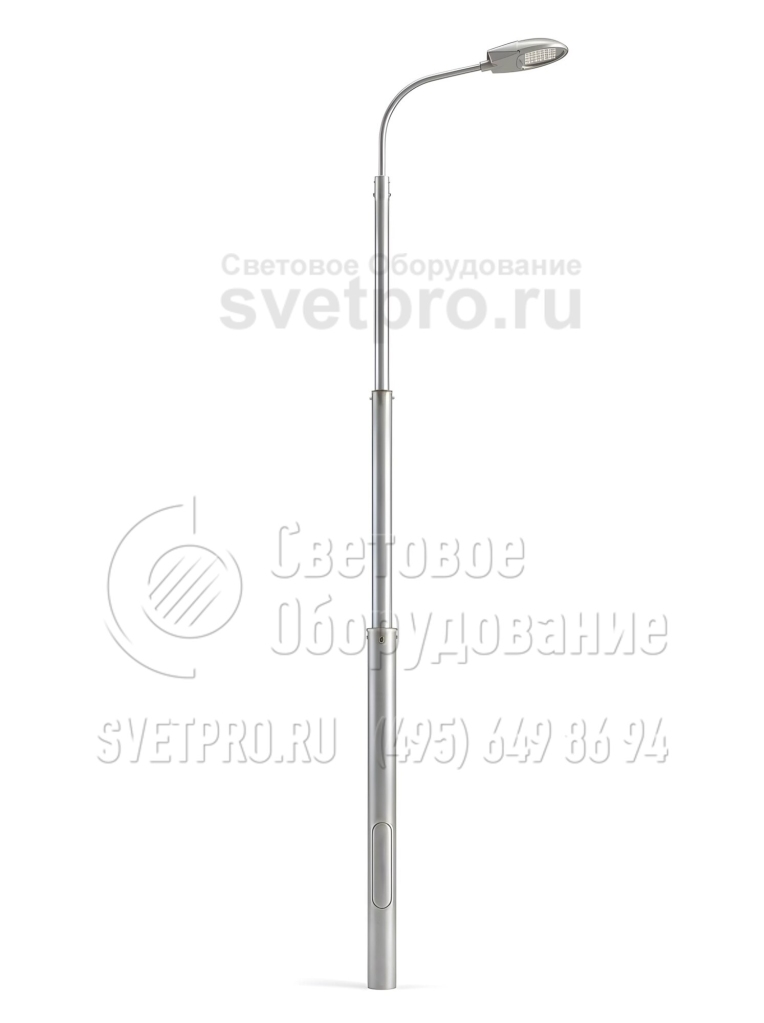

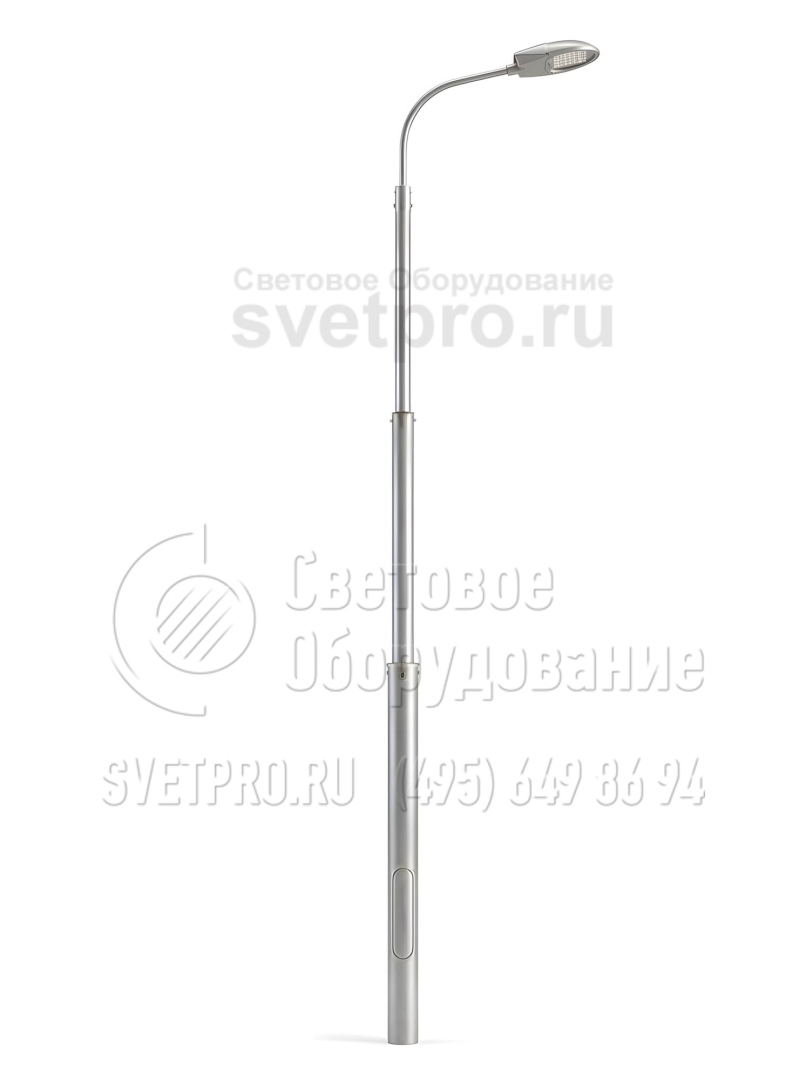

НФ-15 Опоры несиловые трубчатые разборные высота 15 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-15 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Размер фланца: | 400 мм |
Вес: | 564 кг |
Высота: | 15 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

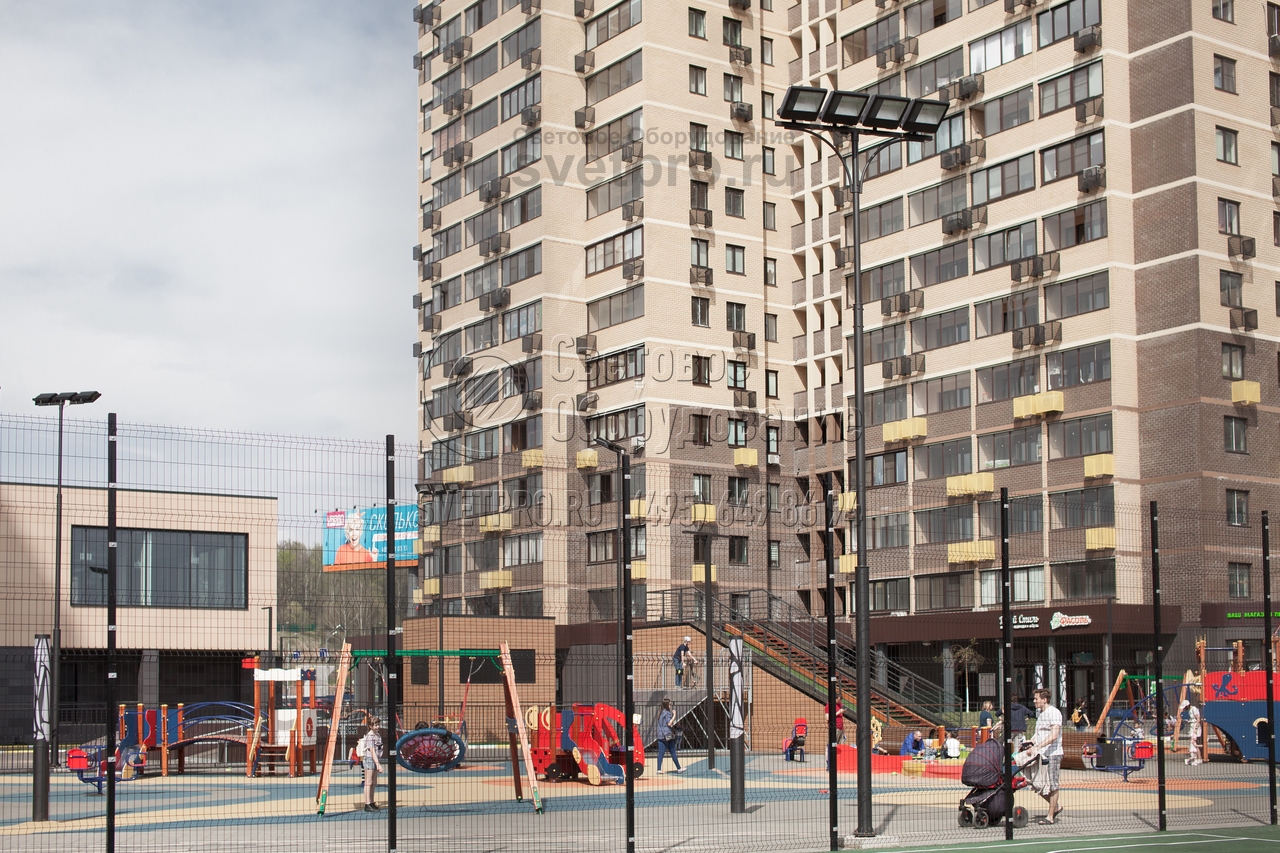

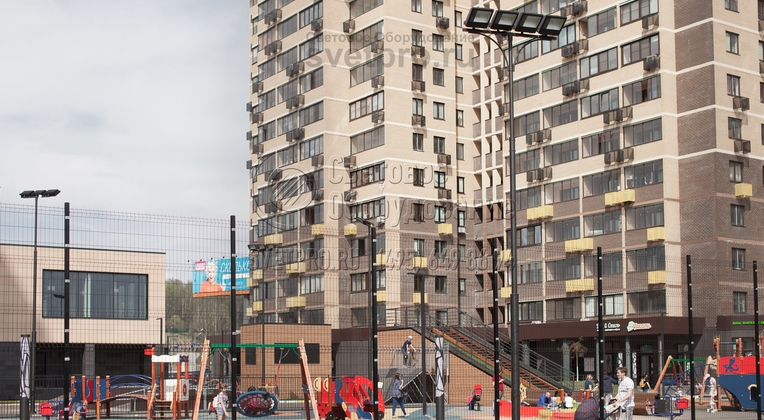

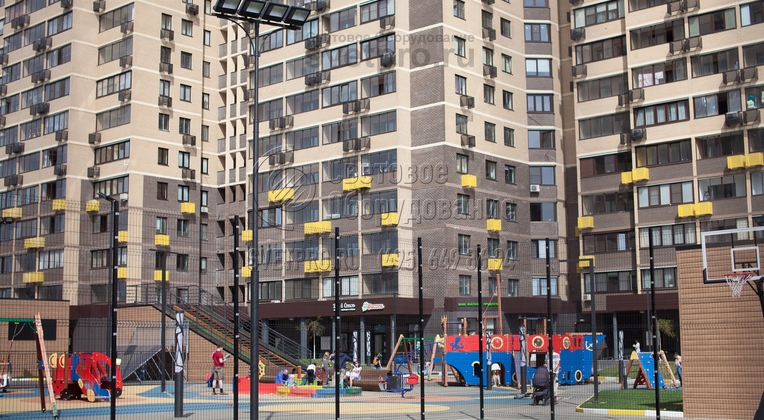

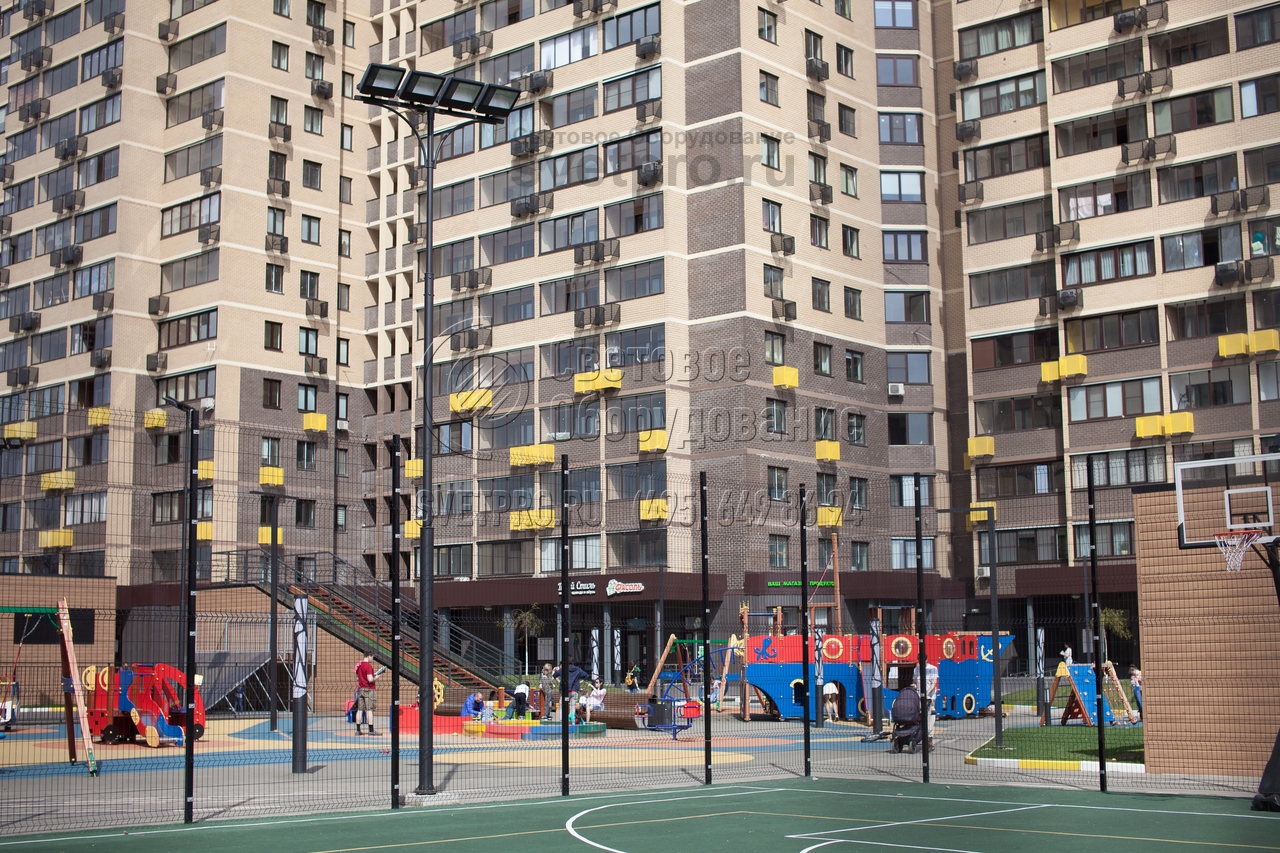

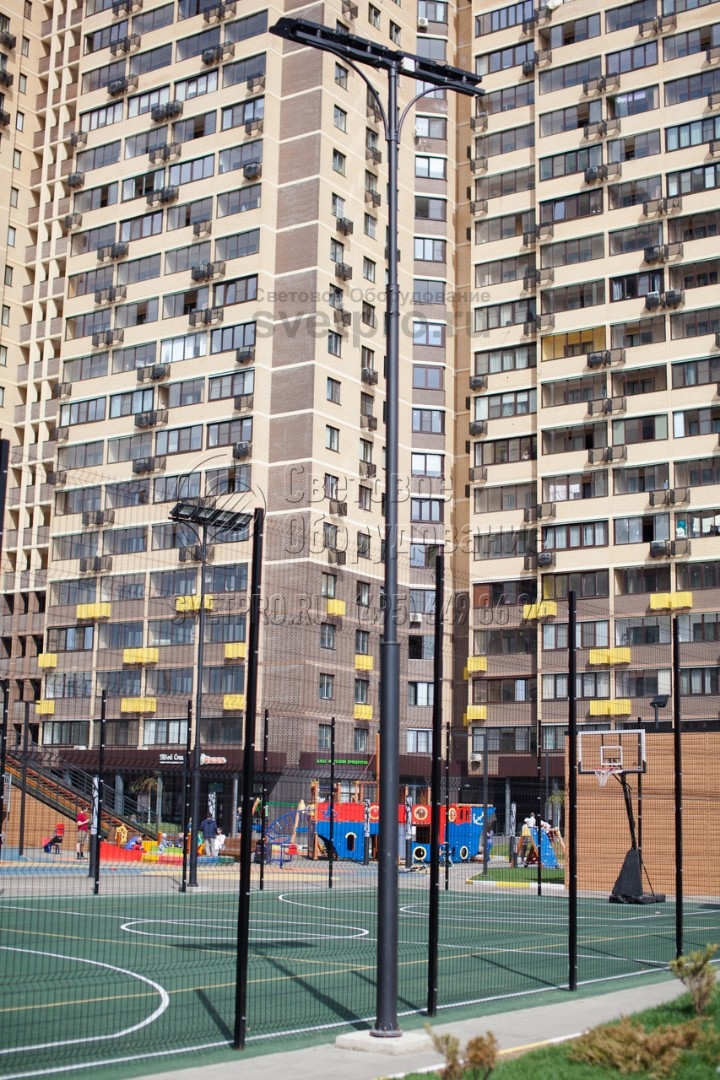

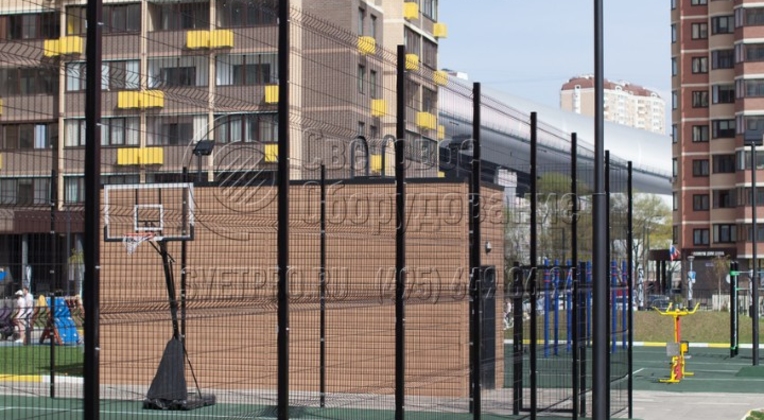

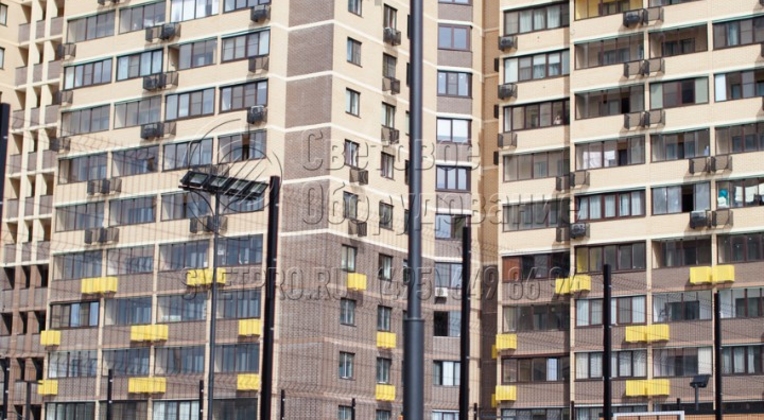

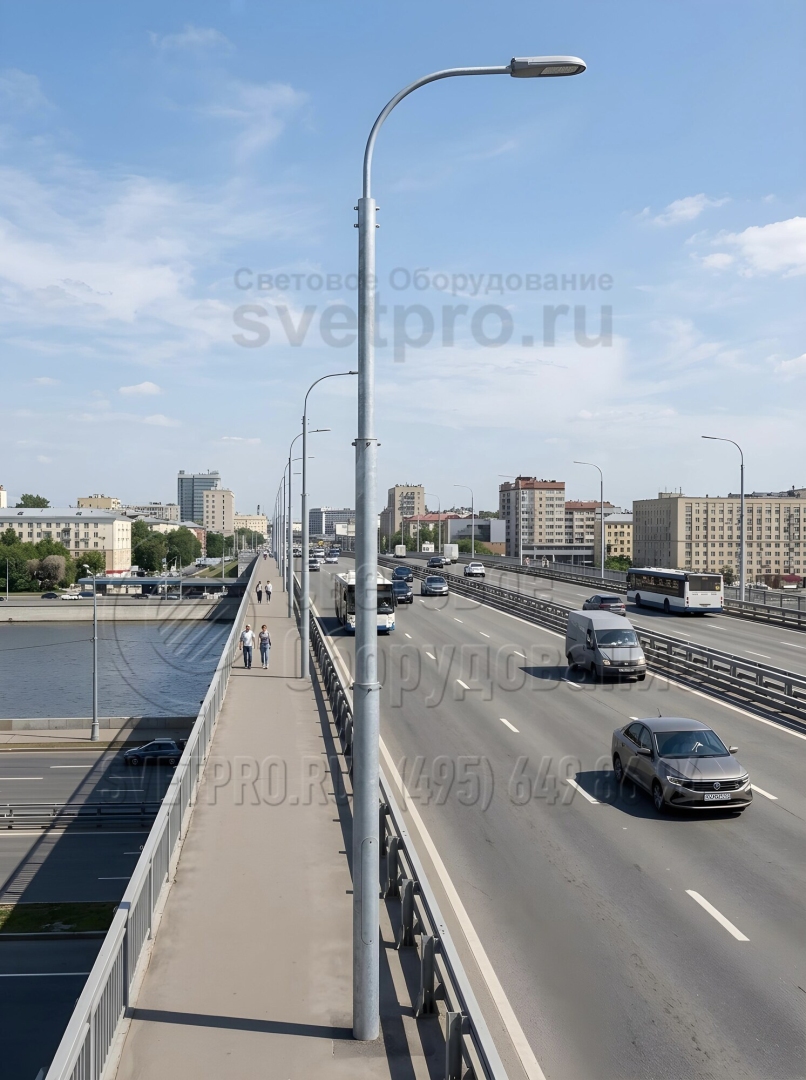

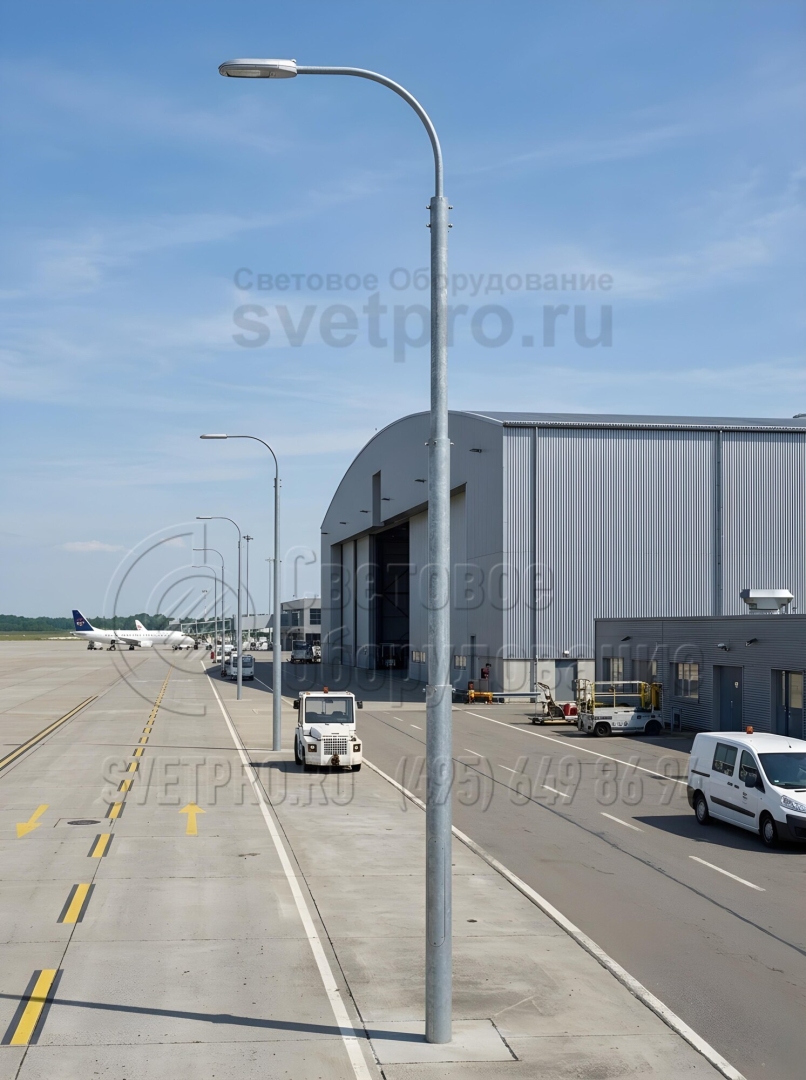

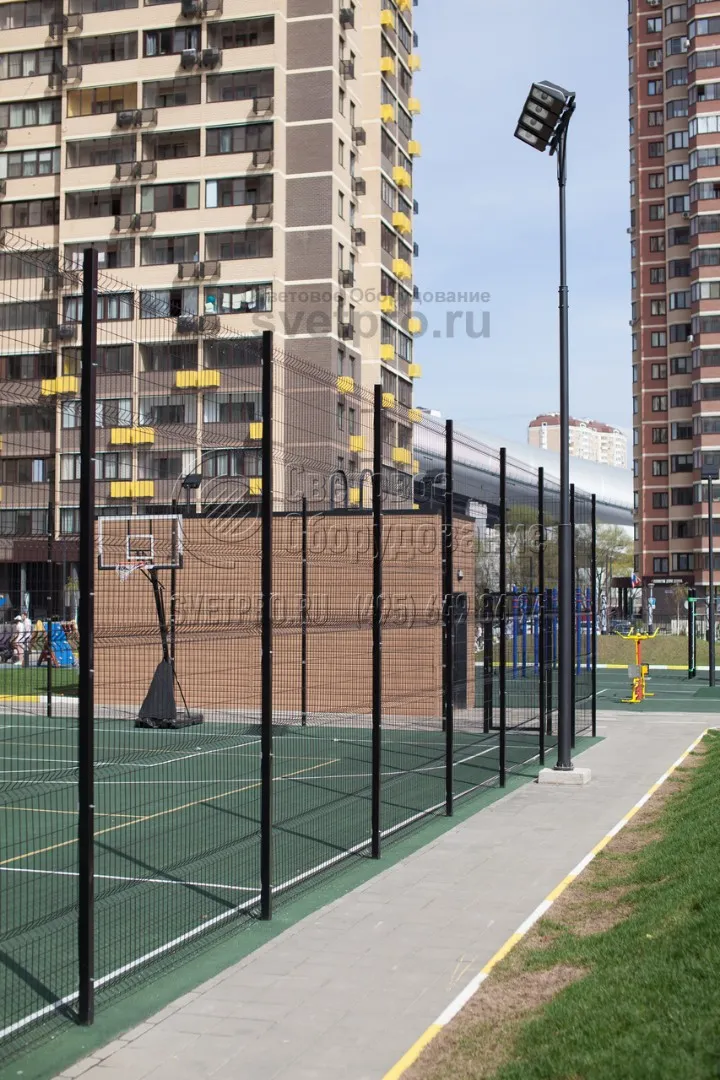

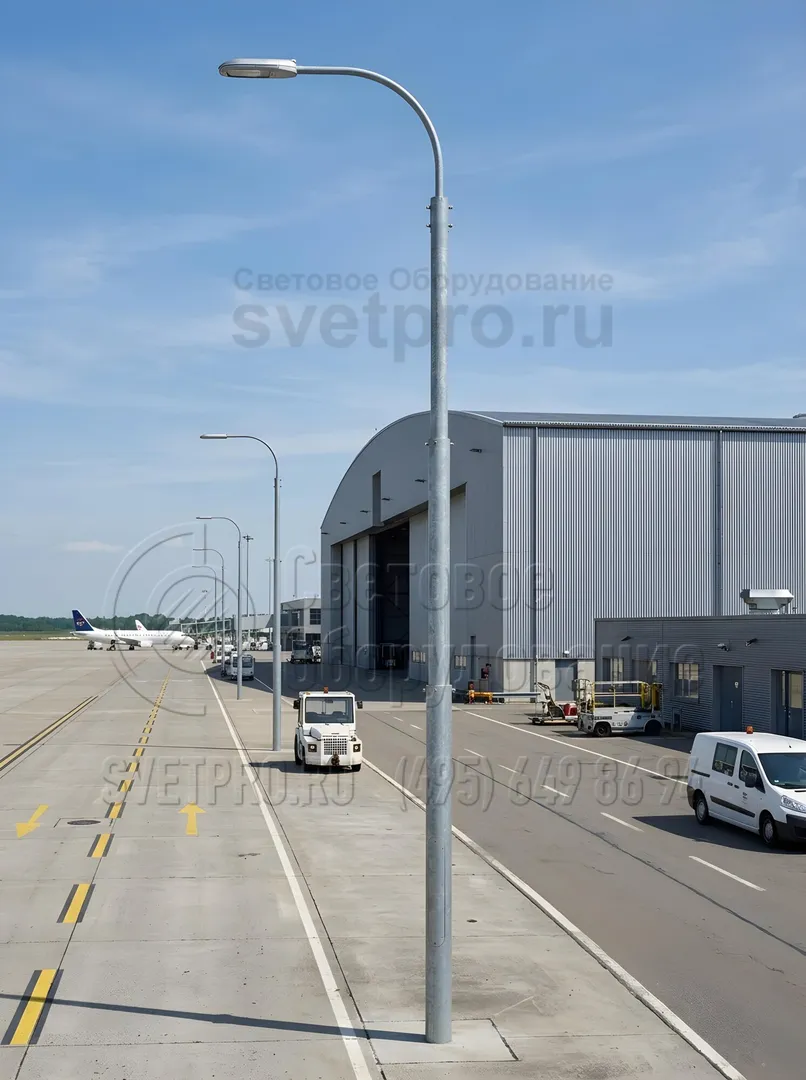

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-15,0-02-ц | ЗФ-36/4/К400-3,0-б | 564 | Ф6, Ф7, Ф8, Ф16 | 15000 | 2500 | 6000 | 5000 | - | 219 | 168 | 133 | - | 4 | 500 | 400 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Фланцевая разборная опора НФ-15 высотой 15 м устанавливается в общественных местах и возле объектов городской инфраструктуры для создания требуемого уровня освещенности. Размещение опор такого типа востребовано в местах, куда затруднен проезд спецтехники, перевозящей габаритные конструкции. НФ-15 располагаются вдоль автодорог с различной интенсивностью транспортного потока.

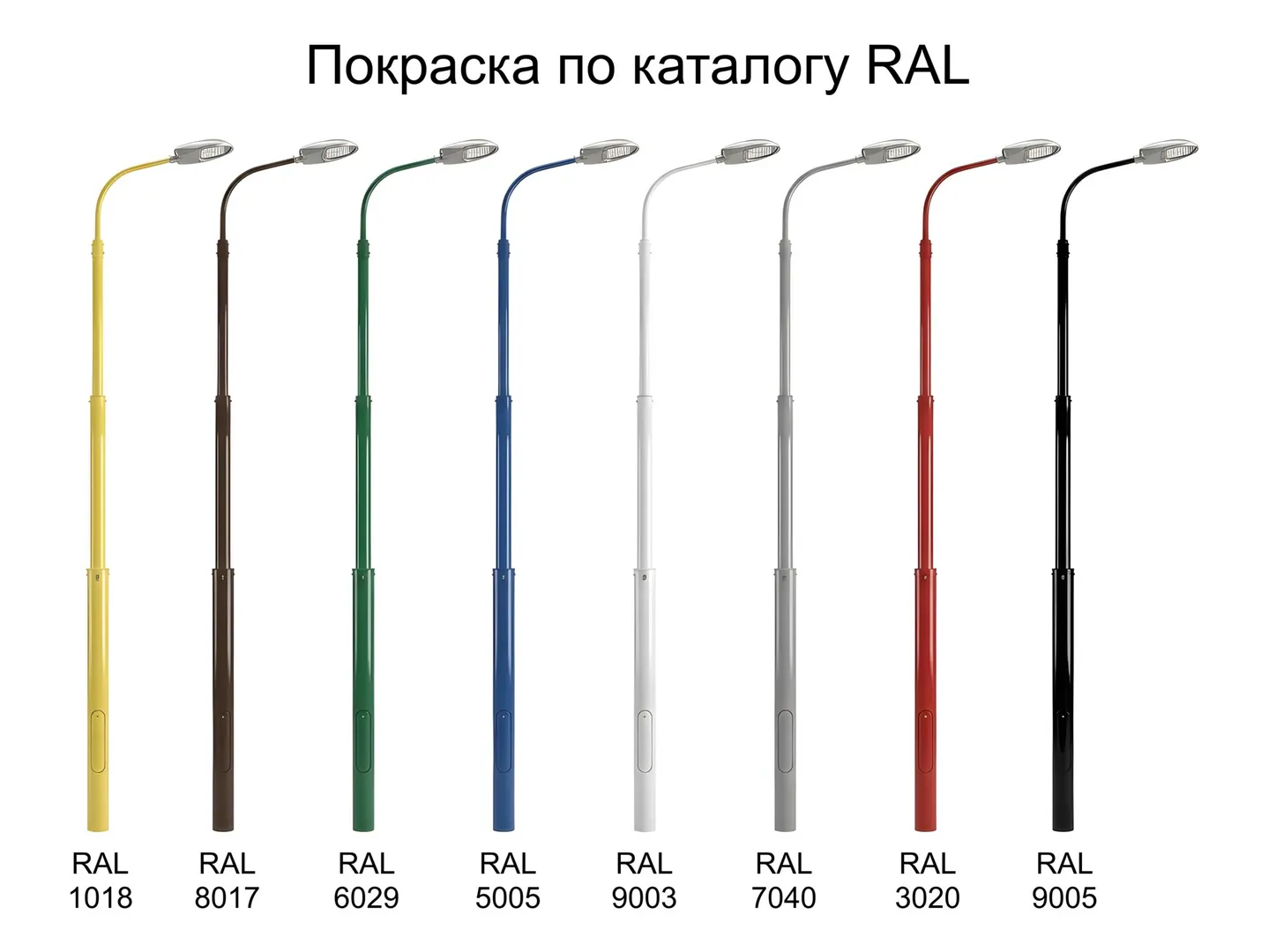

Опора НФ-15 изготавливается из стального трубного проката и имеет разборную конструкцию. Высокое качество используемой при производстве стали позволяет устанавливать изделия в различных климатических зонах с высокими нагрузками. Защита столбов от коррозии и внешних негативных факторов обеспечивается с помощью обработки металла горячим цинкованием. Дополнительно опора может окрашиваться лакокраской для улучшения декоративных свойств.
Осветительное оборудование размещается в верхней части опоры посредством кронштейнов. Конструкция монтируется на железобетонное основание с расположенным внутри закладным металлическим элементом.
