НФ-30 Опоры несиловые трубчатые разборные высота 30 метров
Цена*:
599 184
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Цилиндрическая опорная конструкция НФ-30 имеет значительную высоту 30 м, что позволяет устанавливать ее на больших открытых площадках и использовать для организации освещения в парковых зонах, на спортивных объектах, парковках, а также вдоль автотрасс с разной интенсивностью движения. Разборная конструкция фланцевой опоры упрощает ее доставку и установку в местах, где затруднен проезд спецтехники.
НФ-30 состоит из отдельных стальных труб. Для изготовления конструкции используется качественный стальной прокат, защищенный от коррозии и других негативных факторов горячим цинкованием. По желанию заказчика на поверхность опоры может дополнительно наноситься слой лакокраски.
Размещение светильников выполняется на кронштейнах, устанавливаемых в верхней части столба. Дополнительно на опоре могут размещаться рекламные щиты и другие конструкции. Монтаж изделия выполняется на бетонный закладной фундамент путем соединения с закладным элементом, для этого используется соединительный фланец.

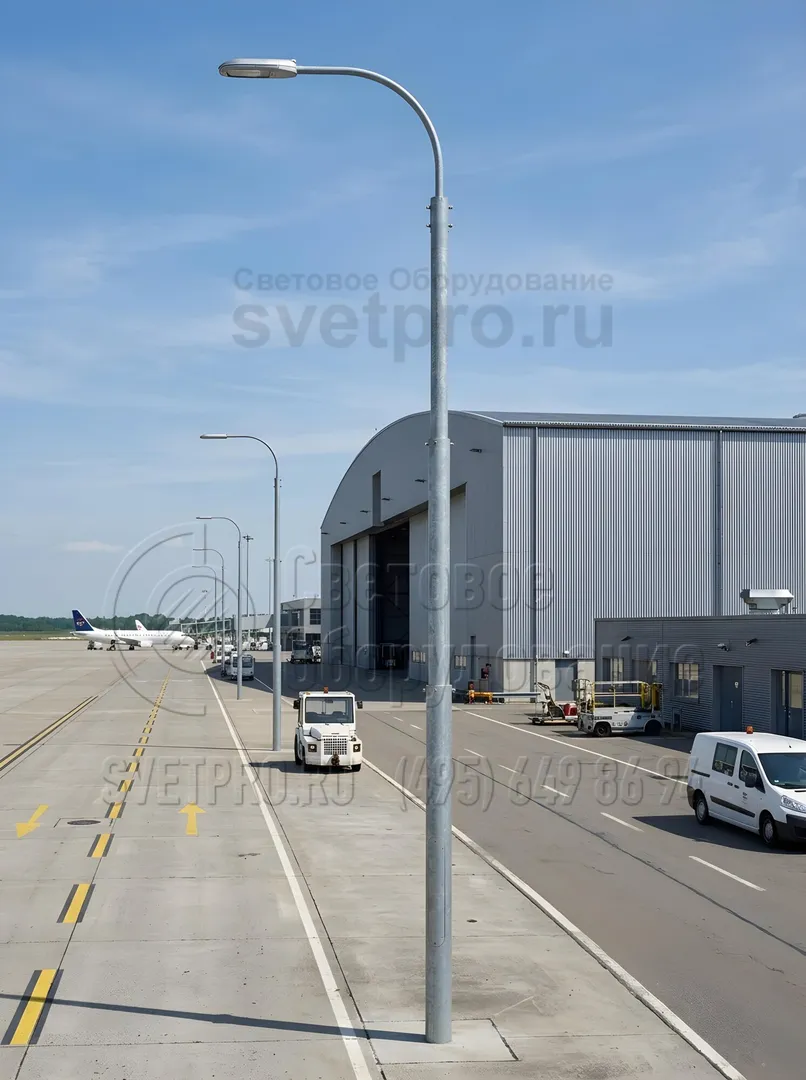

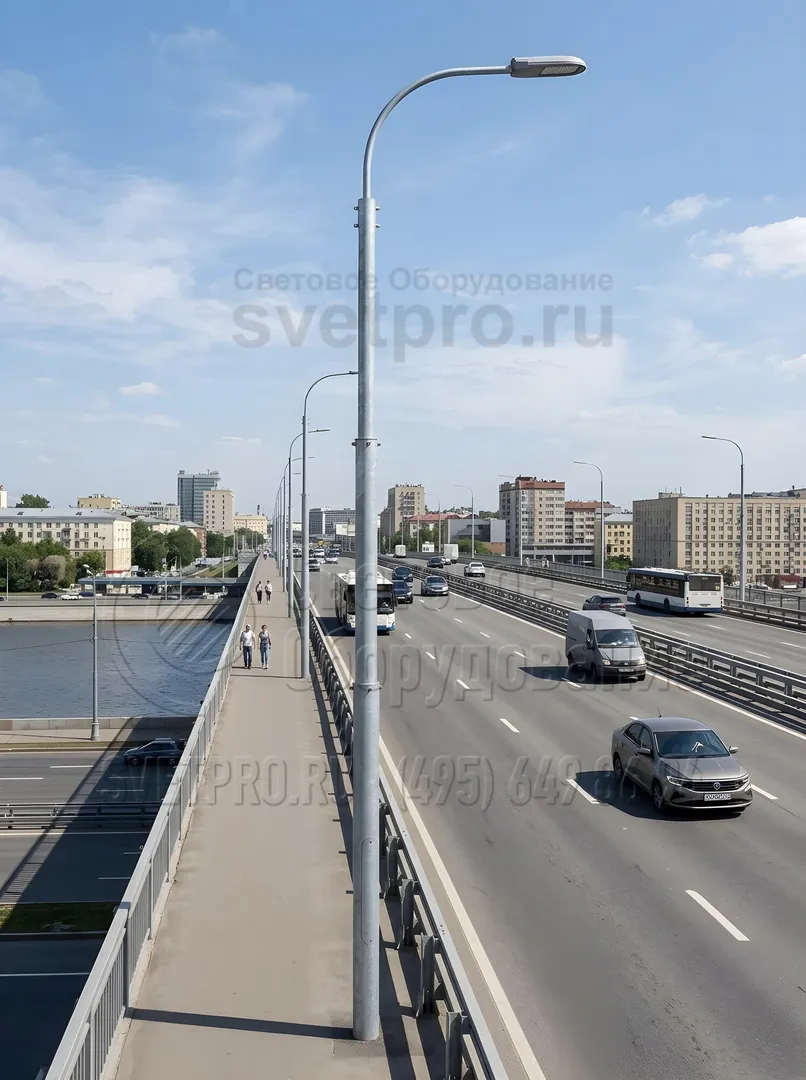

фото с объектов
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НФ-30 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Размер фланца: | 640 мм |
| Вес: | 2037 кг |
| Высота: | 30 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФ-30,0-02-ц | 599 184 ₽ | ЗФ-30/12/Д540-3,0-б | 2037 | Ф11, Ф18 | 30000 | 3000 | 9000 | 10000 | - | 325 | 273 | 219 | - | 12 | 640 | 540 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -

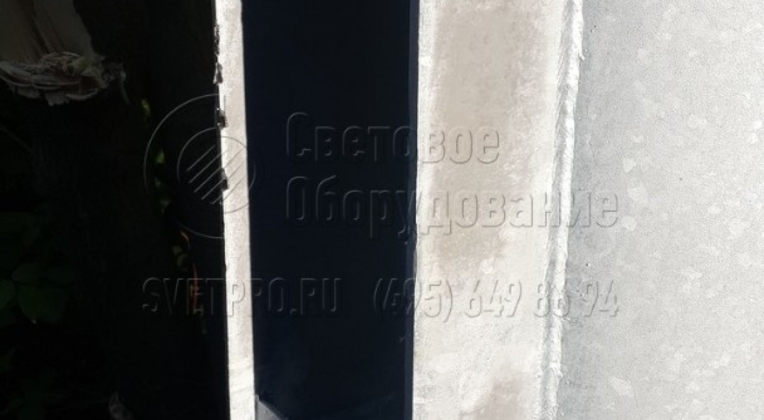

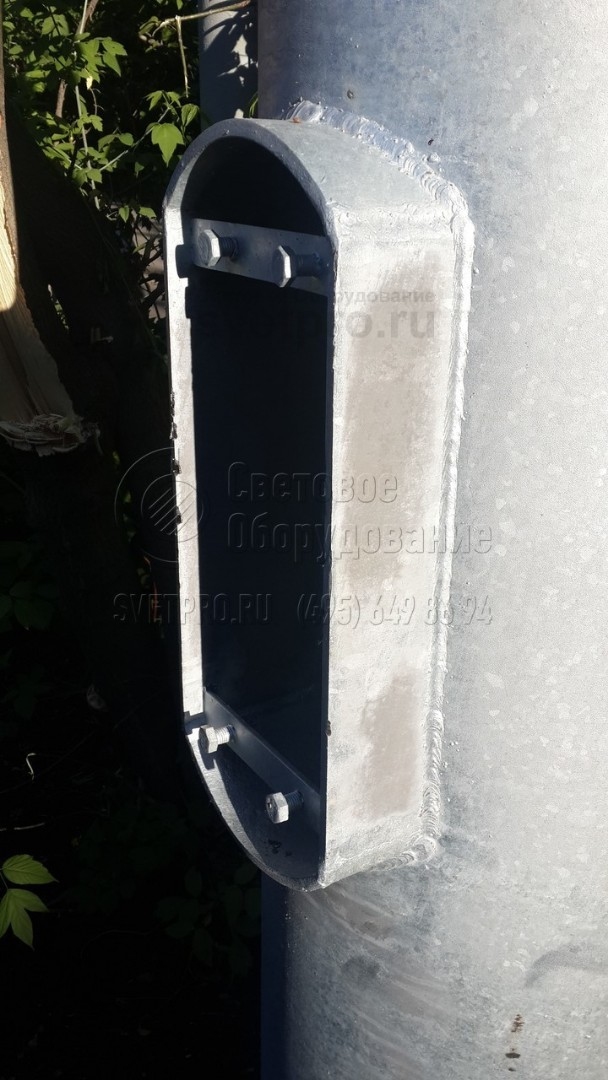

4. При изготовлении опоры типа НФ в нижней части трубчатого корпуса проделывается ревизионное отверстие вытянутой формы. Оно необходимо для коммутации силовой линии и внутренней проводки ствола. На отверстие устанавливается крышка, которая препятствует доступу внутрь посторонних. -

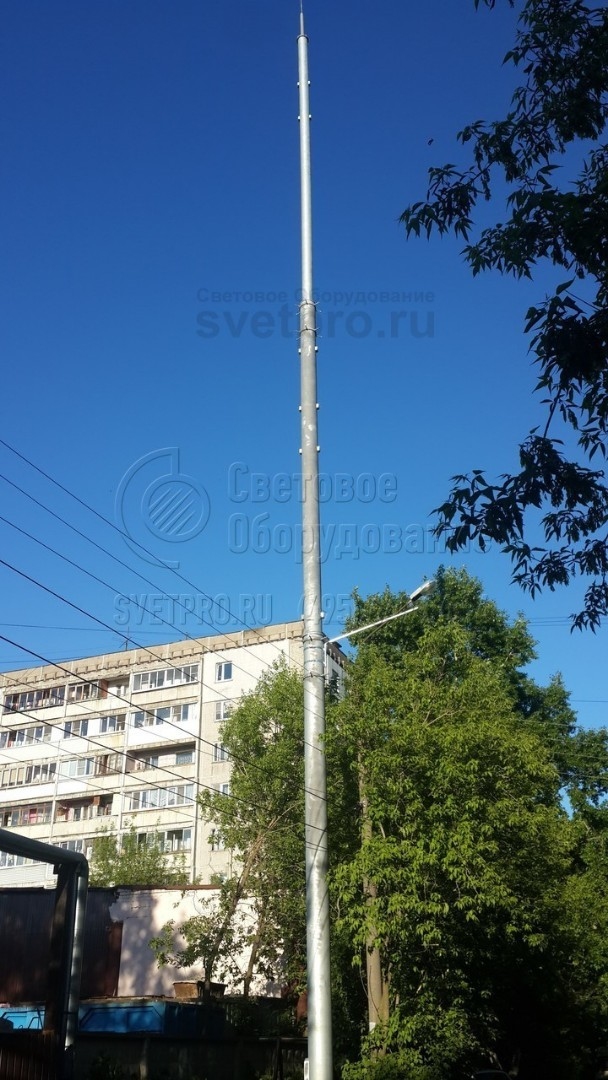

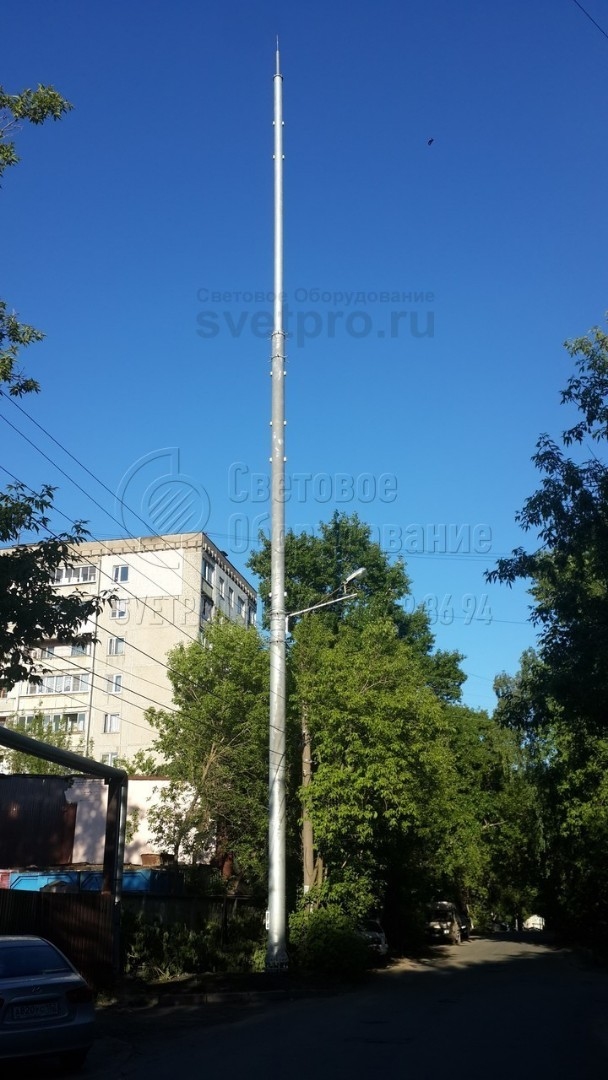

5. Высокая трубчатая опора, изображенная на фото, легко выравнивается относительно вертикали при установке. Для выравнивания нужно правильно установить закладную деталь. После застывания бетона к ней прикручивается наземная часть, которая сама принимает нужное положение по вертикали. -

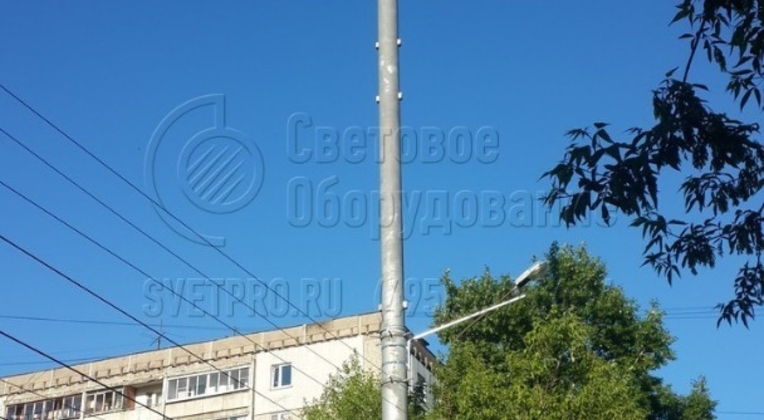

6. Устанавливать кронштейны под световые приборы можно не только на оголовок трубчатой опоры, но и на ствол. Крепление в этом случае производится с помощью накладных элементов. В варианте на фото к стволу прикреплен кронштейн под консольный световой прибор. Проводка проложена внутри ствола.
