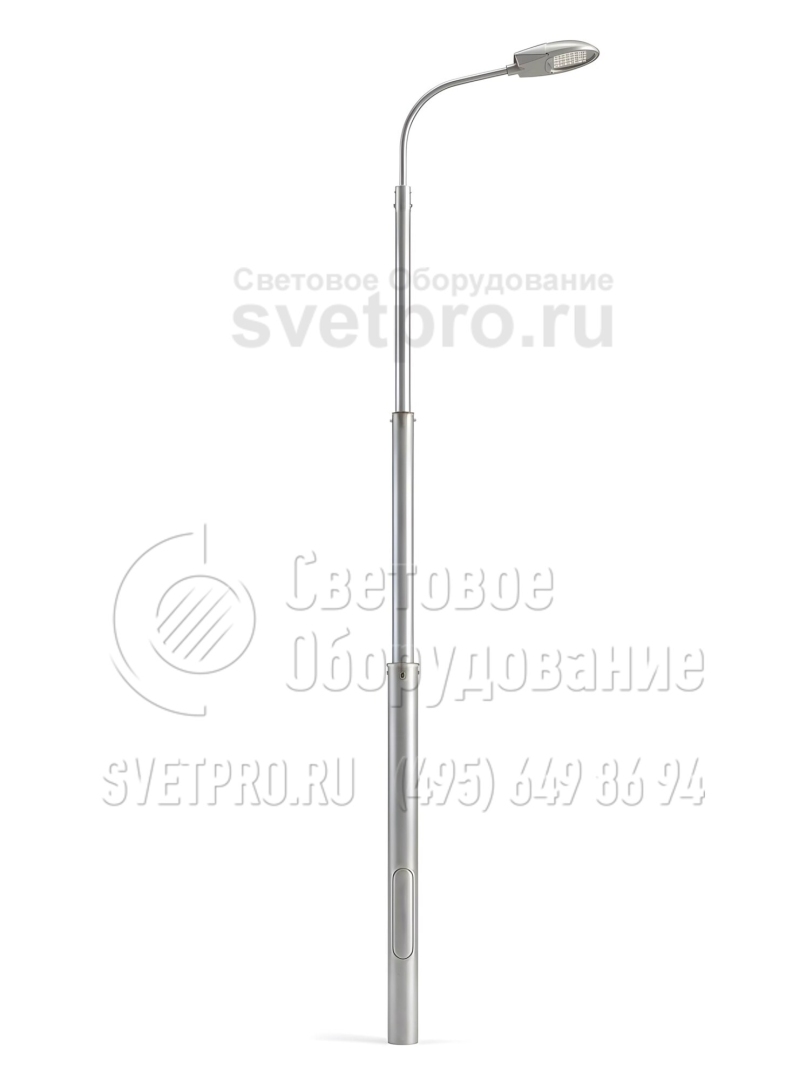

НФ-25 Опоры несиловые трубчатые разборные высота 25 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
522 116
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФ-25 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Размер фланца: | 580 мм |
| Вес: | 1775 кг |
| Высота: | 25 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФ-25,0-02-ц | 522 116 ₽ | ЗФ-30/12/Д470-3,0-б | 1775 | Ф11, Ф18 | 25000 | 3000 | 9000 | 8000 | - | 325 | 273 | 219 | - | 12 | 580 | 470 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?

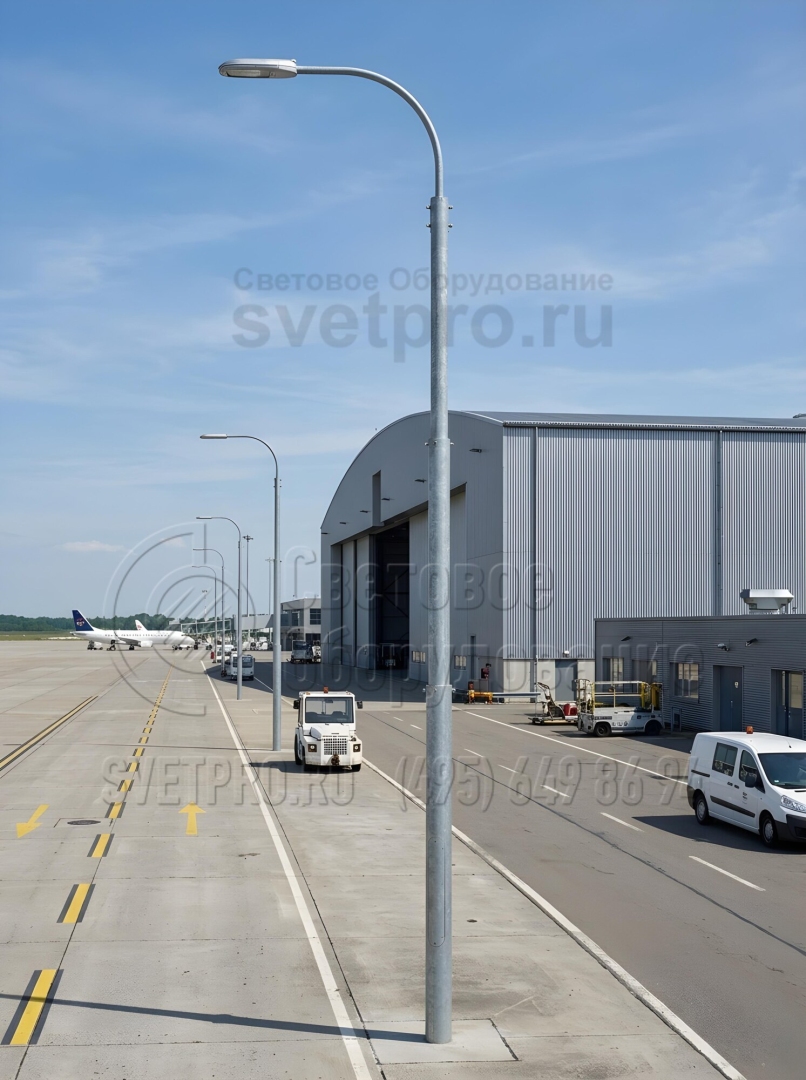

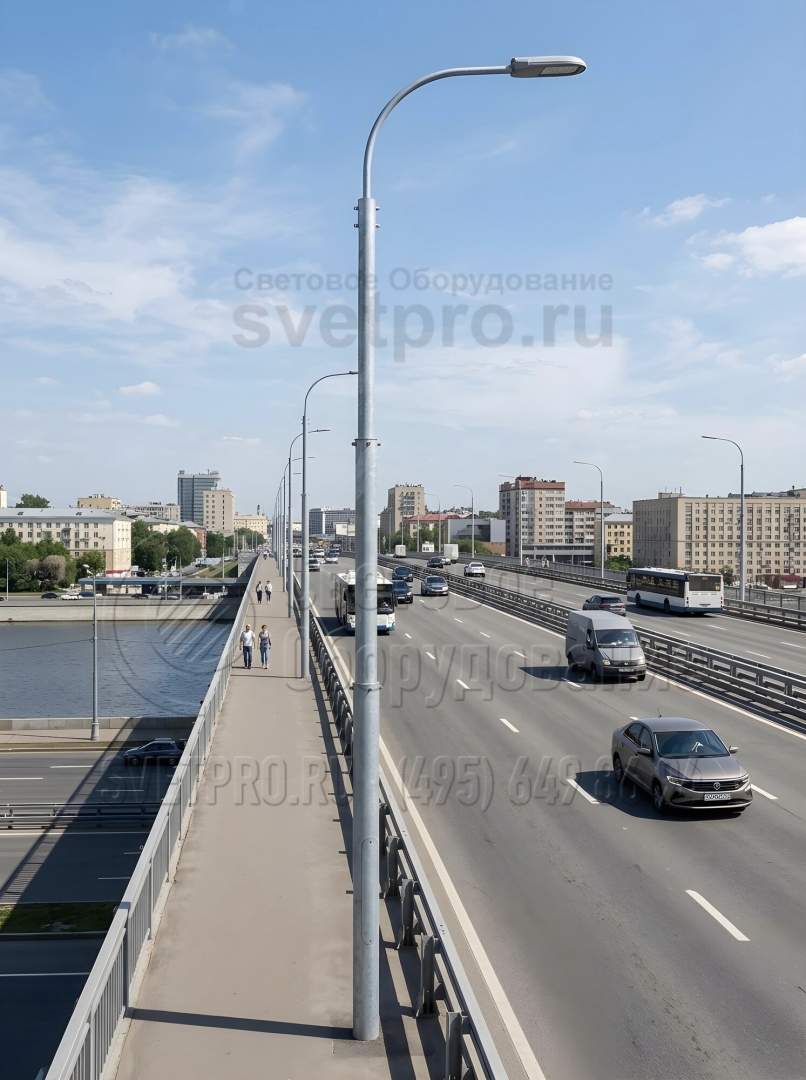

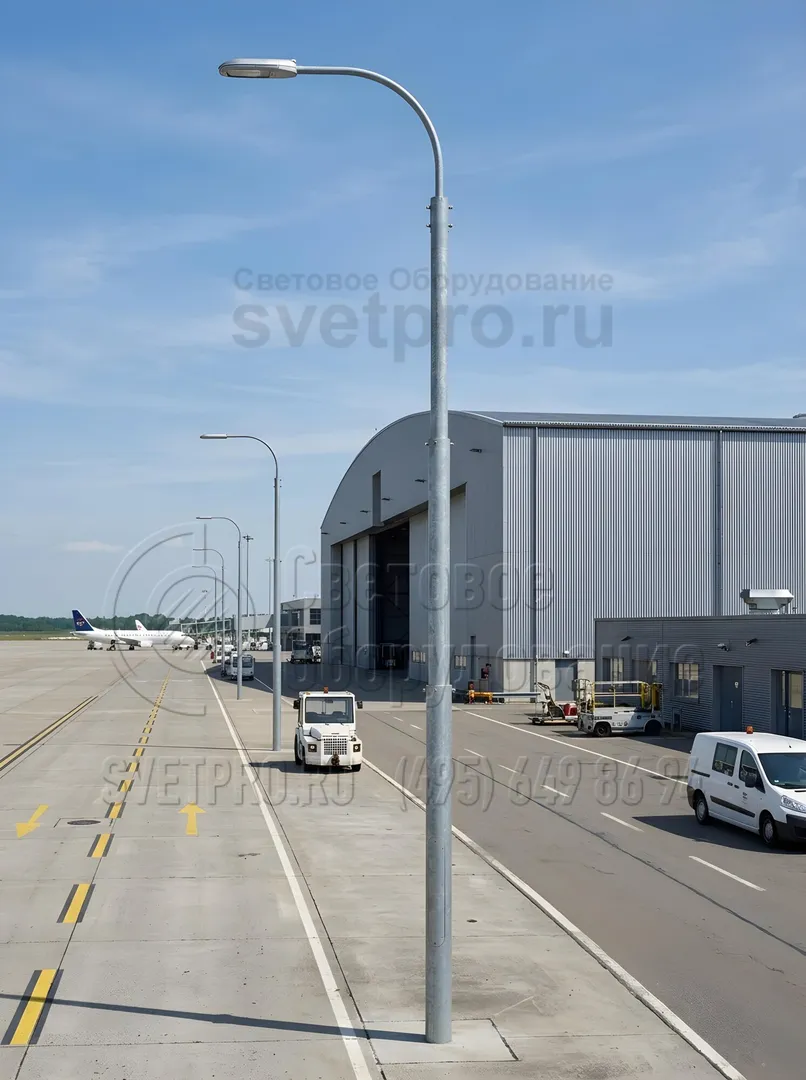

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

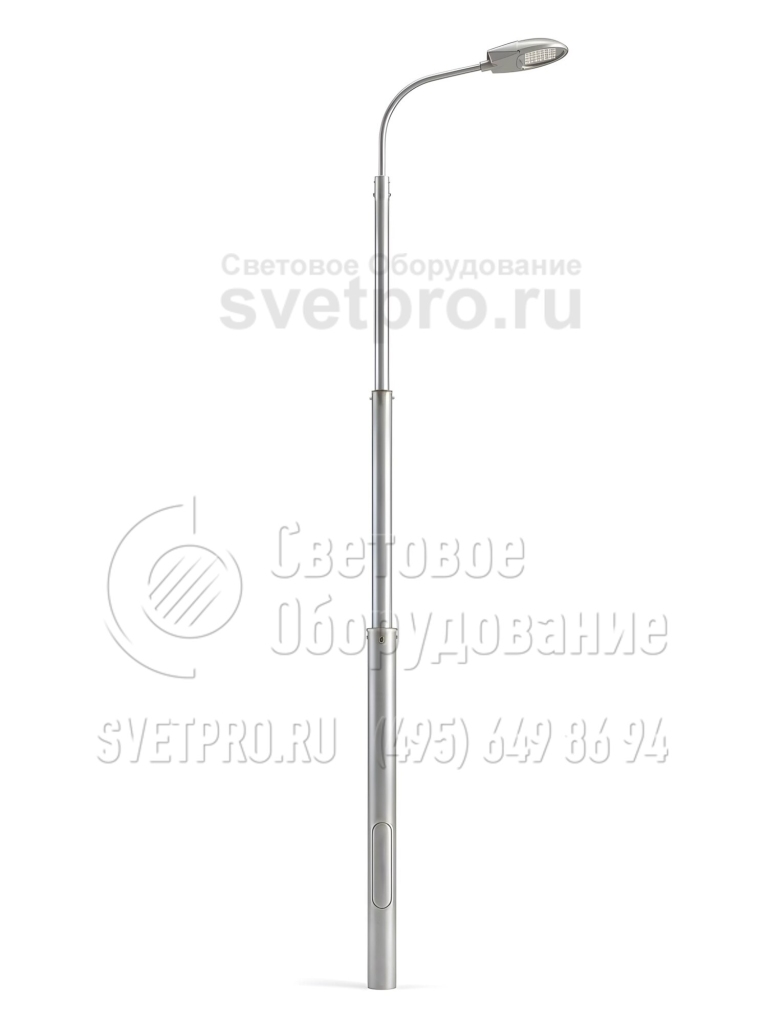

Опора НФ-25 фланцевого типа с разборной конструкцией предназначена для организации освещения на объектах, куда затруднена установка обычных осветительных столбов из-за невозможности проезда спецтехники. Такие изделия устанавливаются на придомовой территории, парковках, спортивных объектах, в парковых зонах, а также вдоль транспортных путей с разной интенсивностью движения.

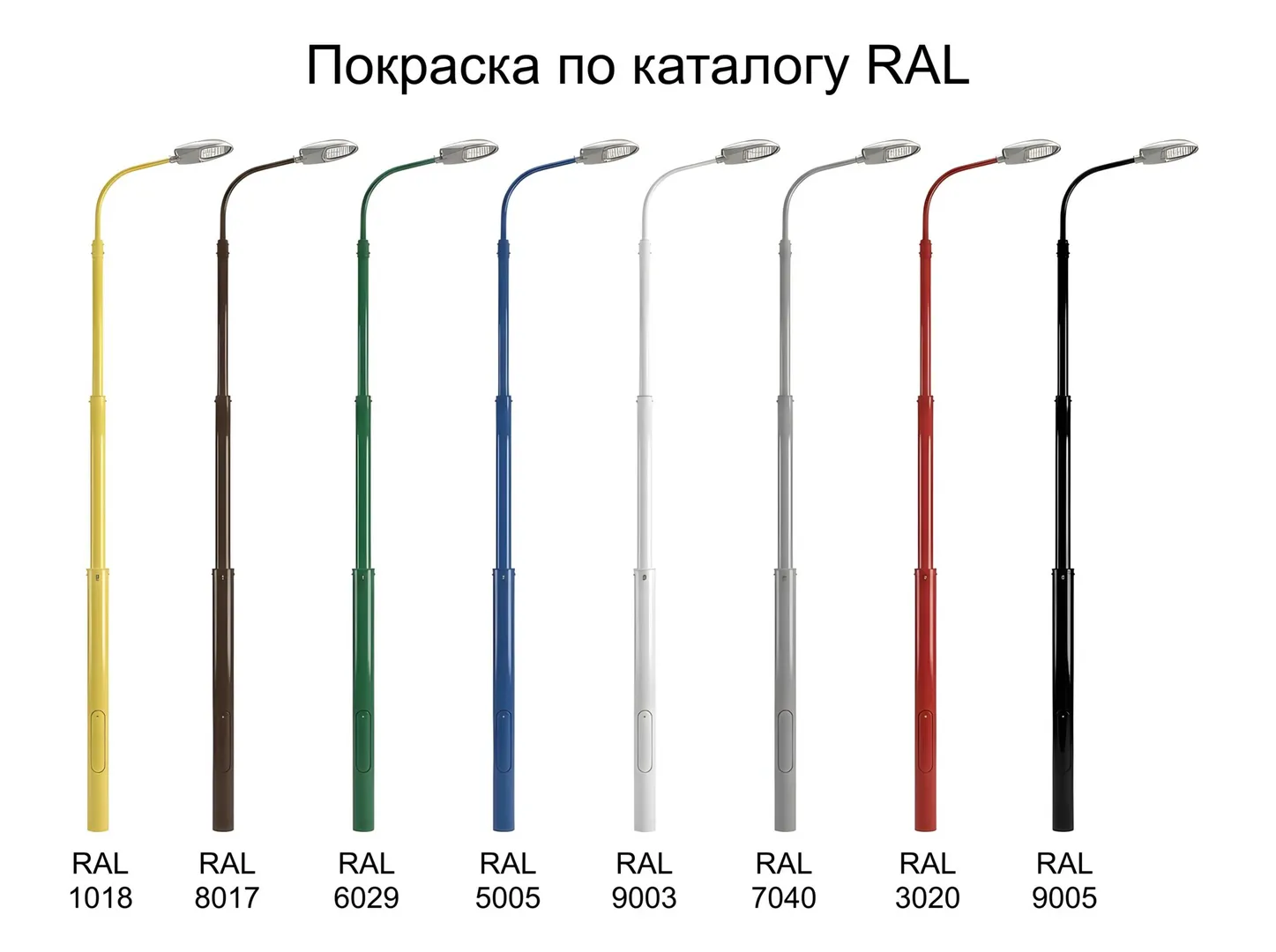

Основу конструкции составляют разборные стальные трубы, изготовленные из качественного проката. Поверхность металла защищена от коррозии и внешнего негативного воздействия посредством горячего цинкования. Образующийся слой цинка предотвращает развитие ржавчины, а также увеличивает срок службы опоры. При необходимости изделие может дополнительно покрываться лакокраской.
Обеспечивающие должный уровень освещения прожекторы и светильники располагаются в верхней части опоры на кронштейнах. Конструкция рассчитана на дополнительную нагрузку и позволяет расположить на столбе рекламные щиты и вывески. Монтаж опоры выполняется на бетонное основание с закладным элементом.
фото с объектов
Фотогалерея
-

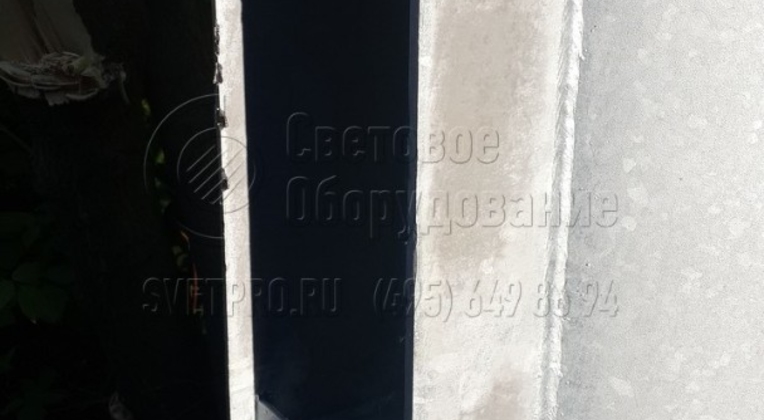

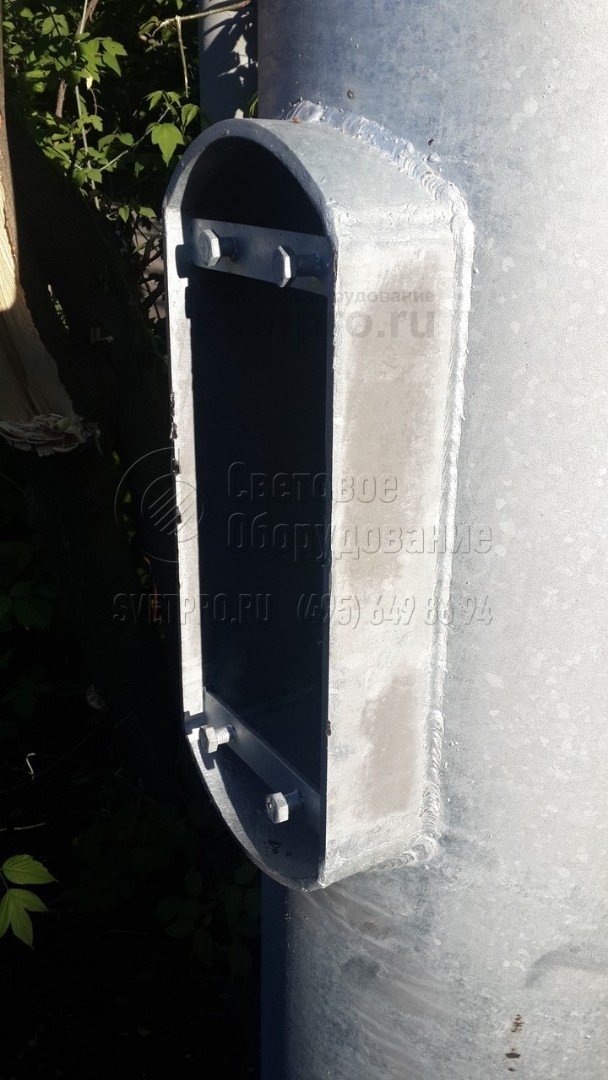

1. Трубчатые опоры являются несиловыми, поэтому кабель для питания светильников прокладывается в траншеях под землей. Для удобного соединения с электрической частью ствола используется ревизионное отверстие. Оно имеет вытянутую форму и расположено примерно в метре от фланца.
-

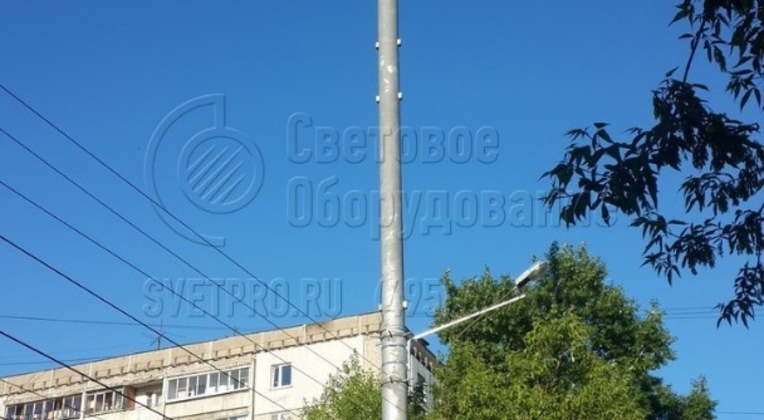

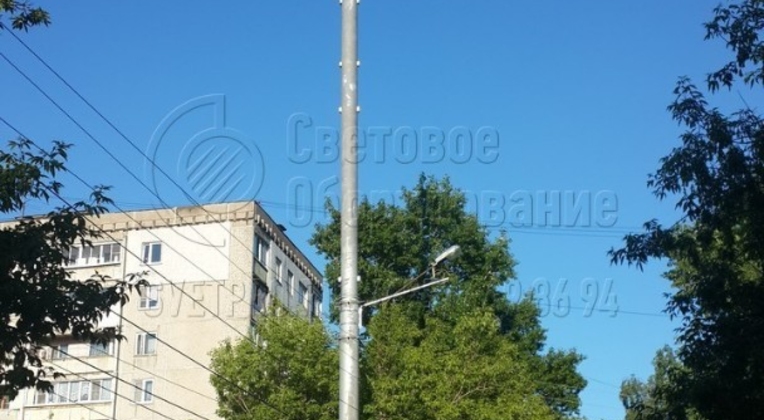

2. В представленном на фотографии варианте трубчатая осветительная опора используется одновременно в качестве громоотвода. На оголовке корпуса расположен штырь молниеприемника, а система заземления присоединяется к усиливающей косынке фланца в нижней части ствола. -

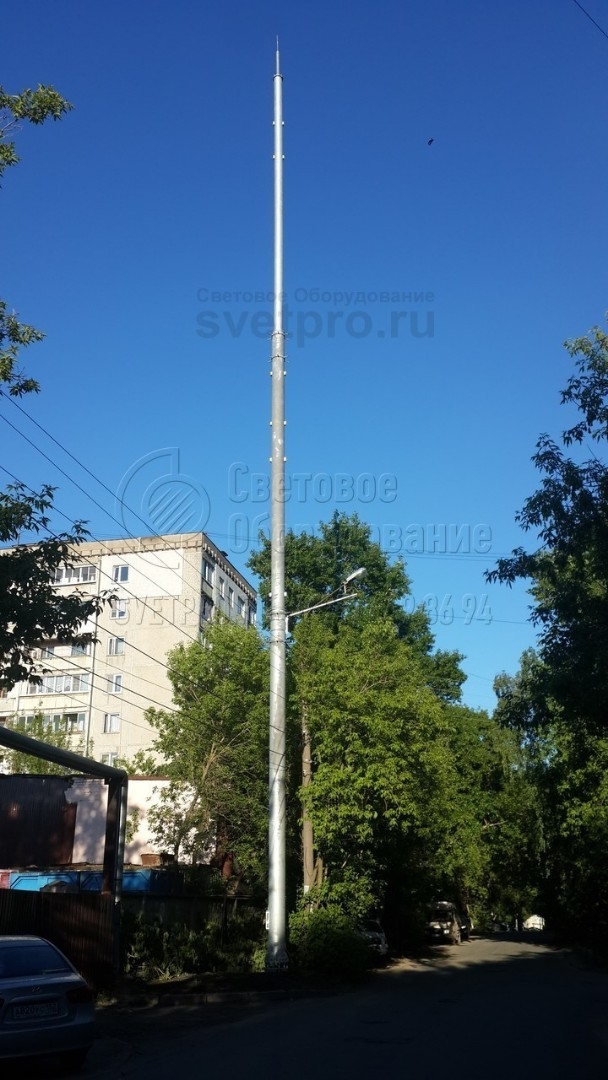

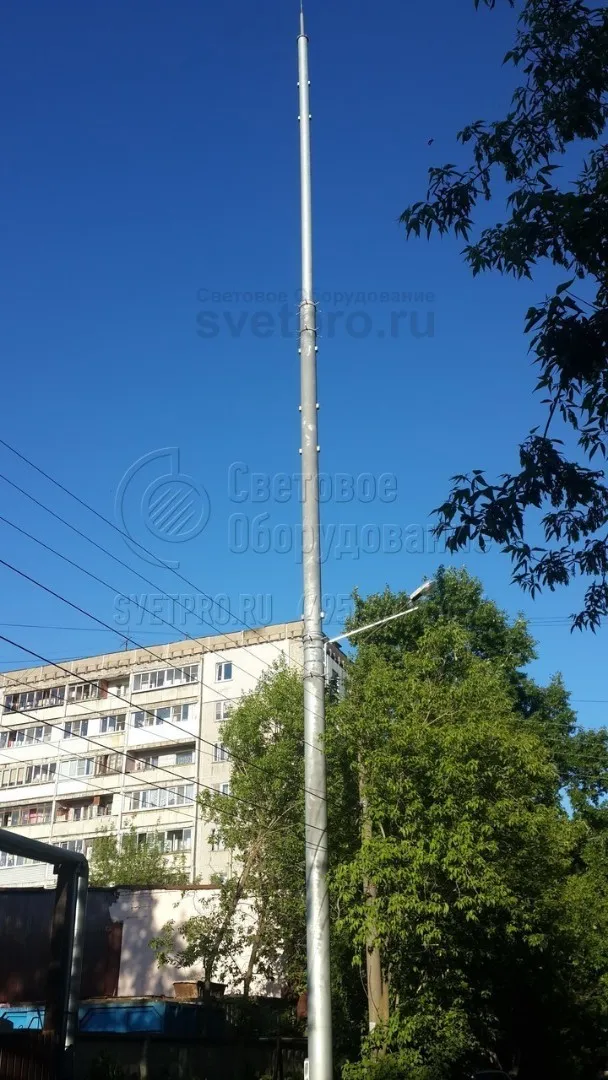

3. Трубчатая опора, представленная на фото, имеет высоту 25 метров. Но перевезти ее от со склада к месту установки можно на стандартном полуприцепе. Особенность изделия в том, что его корпус состоит из сегментов, соединяемых телескопическим способом. Для сборки не нужно использовать сварку.
