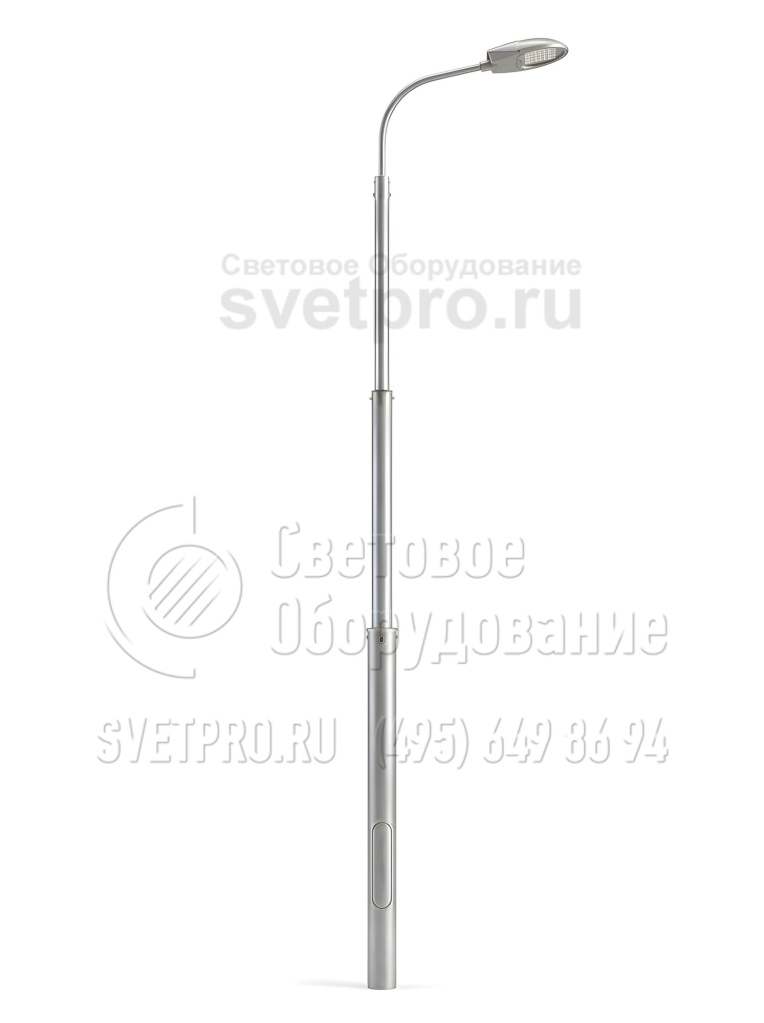

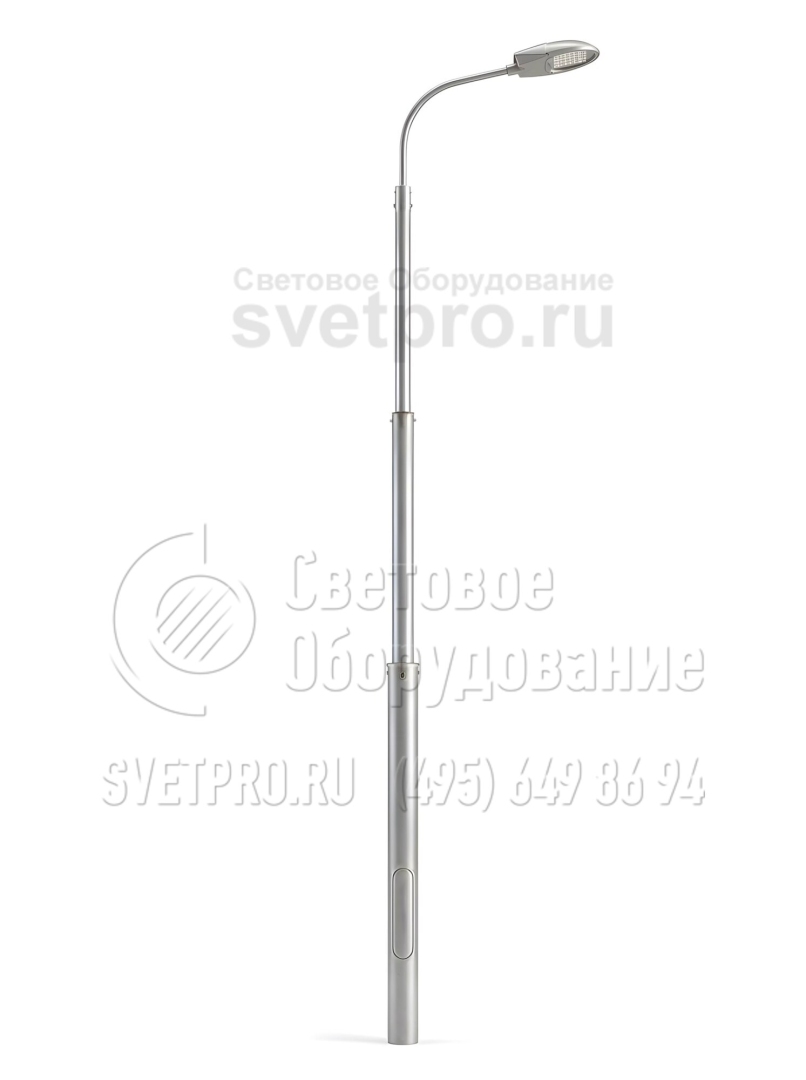

НП-21 Опоры несиловые трубчатые разборные высота 21 метр

Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НП-21 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Вес: | 961 кг |
Высота: | 21 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

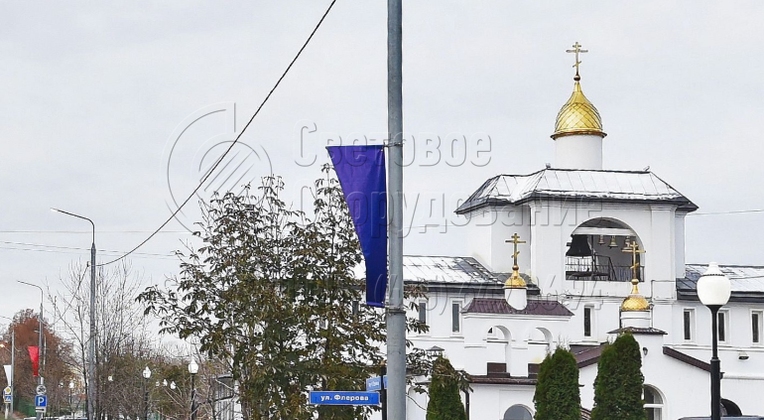

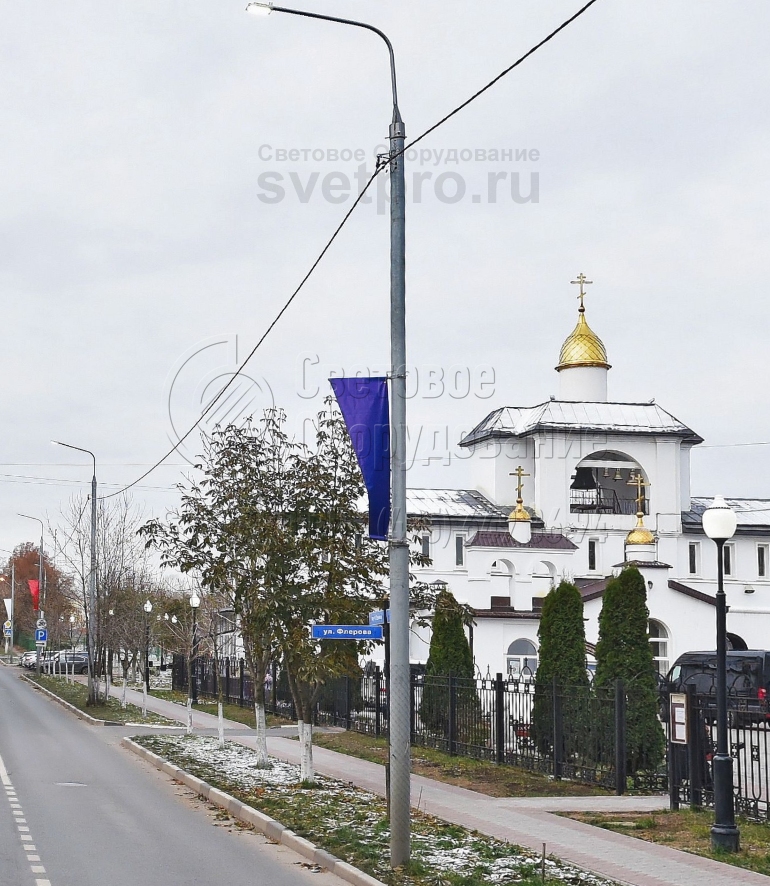

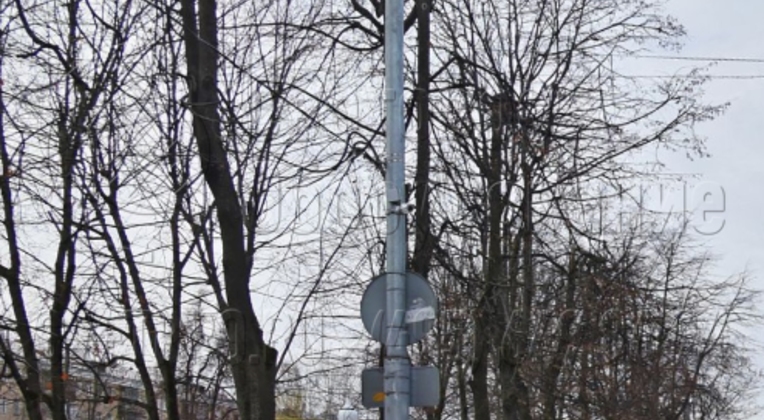

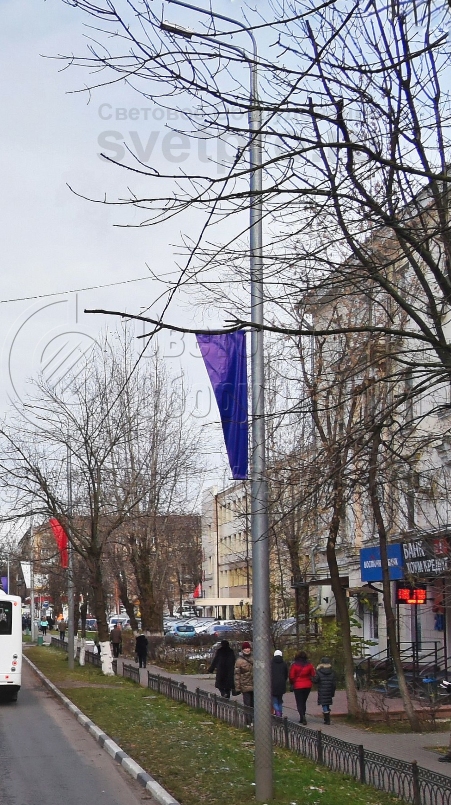

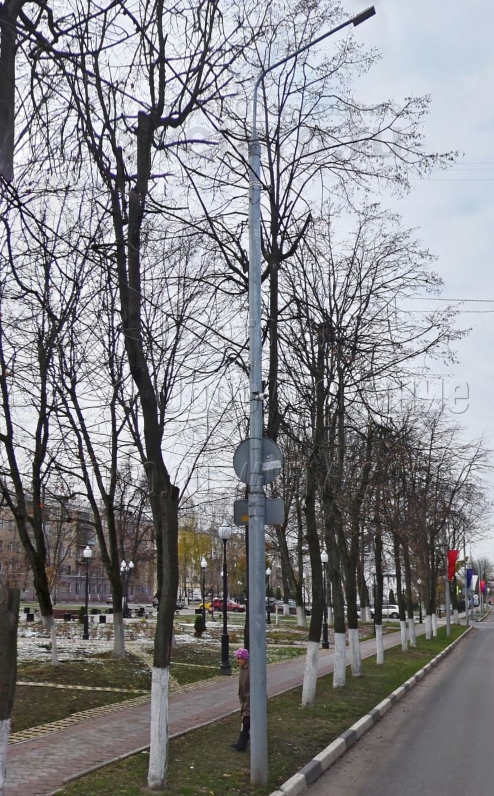

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
НП-21,0/23,5-02-ц | 961 | Ф6, Ф7, Ф8, Ф16 | 21000 | 2500 | 6000 | 5000 | 5000 | 273 | 219 | 168 | 133 |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Разборная опорная конструкция НП-21 относится к несиловым изделиям, предназначенным для организации уличной подсветки в парковых зонах, на городских площадях и улицах, оживленных автотрассах и транспортных магистралях, а также в местах, где установка обычных опор может быть затруднена из-за невозможности подъезда спецтранспорта. Опора НП-21 исключает такую проблему за счет разбора конструкции на составляющие, что упрощает доставку и монтаж.

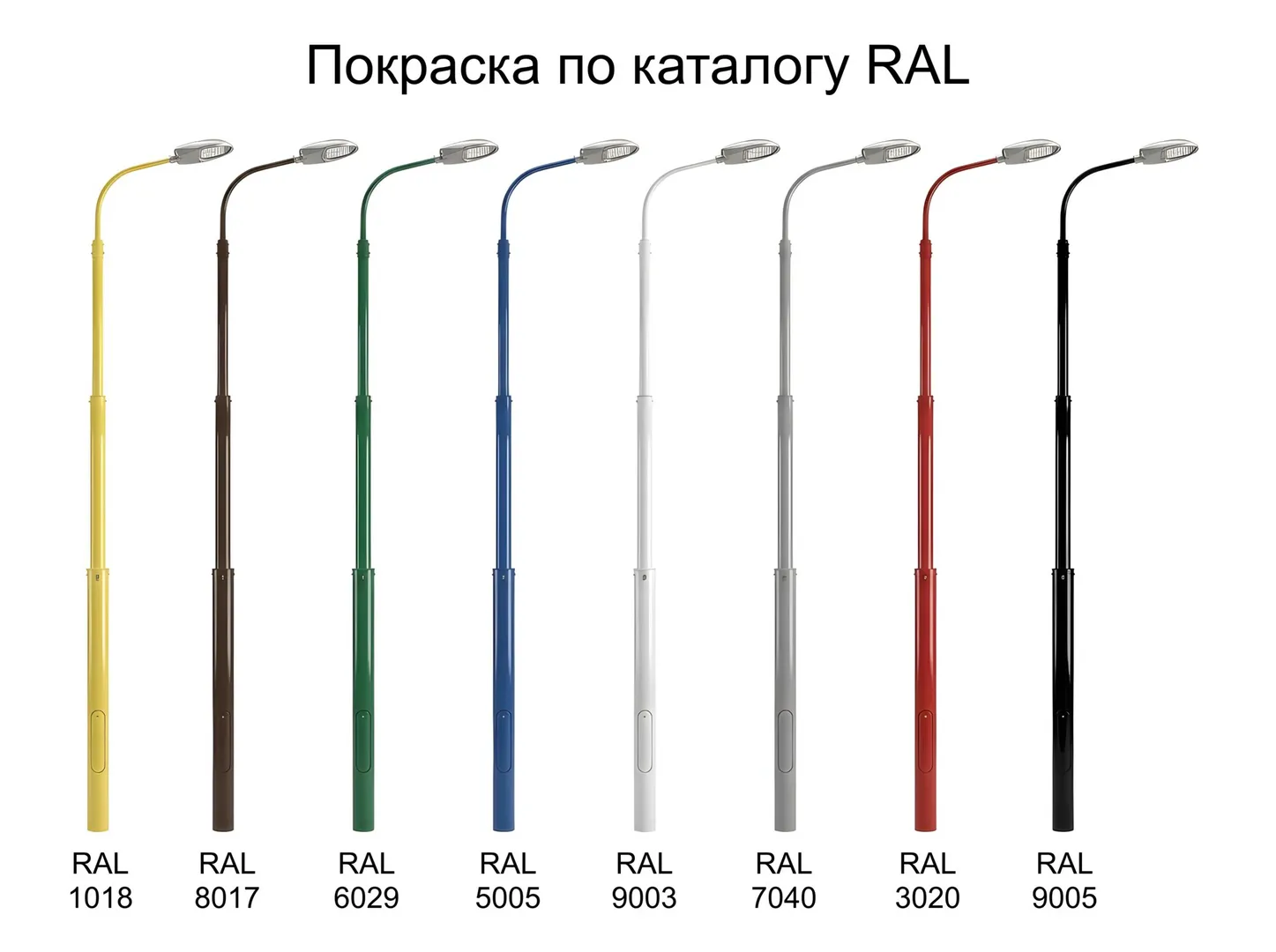

НП-21 состоит из отдельных стальных труб, изготовленных из качественного проката. Конструкция может устанавливаться в различных климатических зонах, изделие надежно защищено от внешних погодных факторов с помощью обработки горячим цинкованием. Для улучшения декоративных свойств столбы могут дополнительно окрашиваться лакокраской.
Монтаж НП-21 производится прямо в грунт на заранее подготовленный котлован. После выравнивания в нем опоры поверхность заливается бетоном.

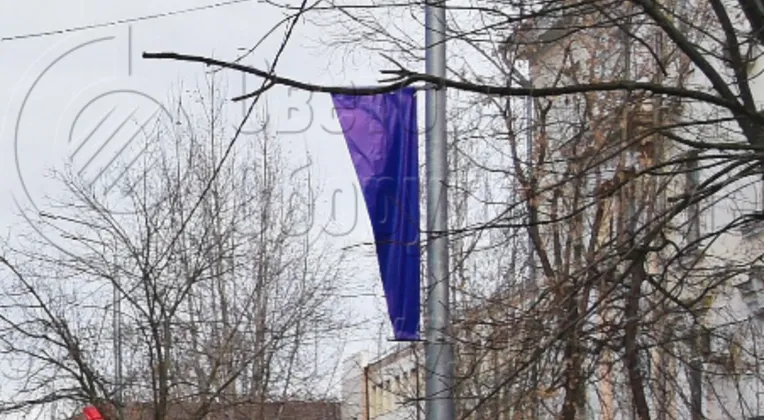

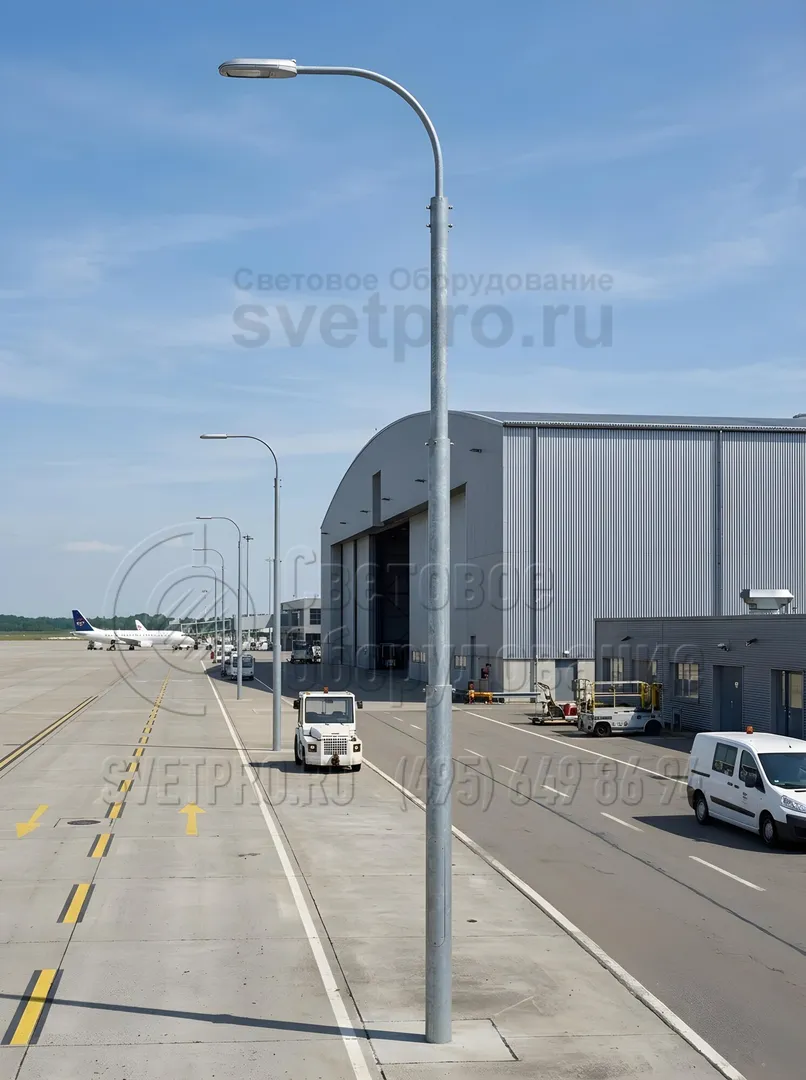

фото с объектов
