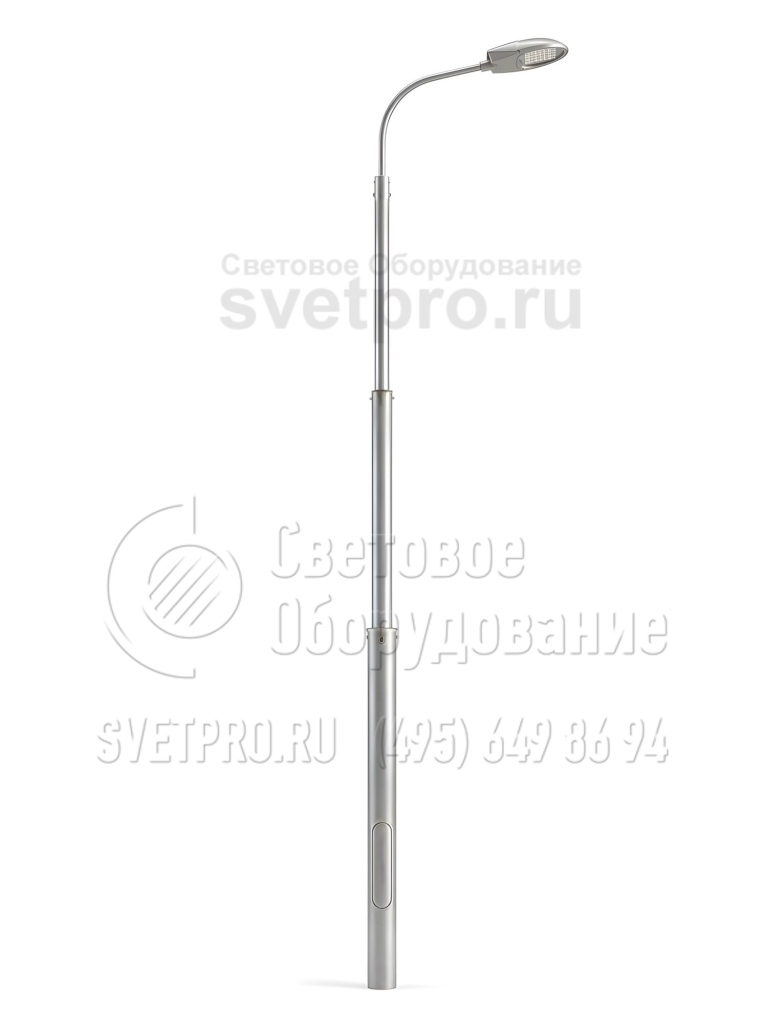

НП-12 Опоры несиловые трубчатые разборные высота 12 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
102 364
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НП-12 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Вес: | 348 кг |
| Высота: | 12 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НП-12,0/14,0-02-ц | 102 364 ₽ | 348 | Ф6, Ф7, Ф16 | 12000 | 2000 | 4000 | 4000 | - | 168 | 133 | 108 | - |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Опора трубчатая НП-12 прямостоечного типа используется для организации требуемого уровня освещения на объектах городской инфраструктуры, транспортных путях, придомовых территорий в кварталах жилой застройки, в парковых зонах. Разборная конструкция упрощает доставку и монтаж изделия в местах, где плохо проходит крупный спецтранспорт.

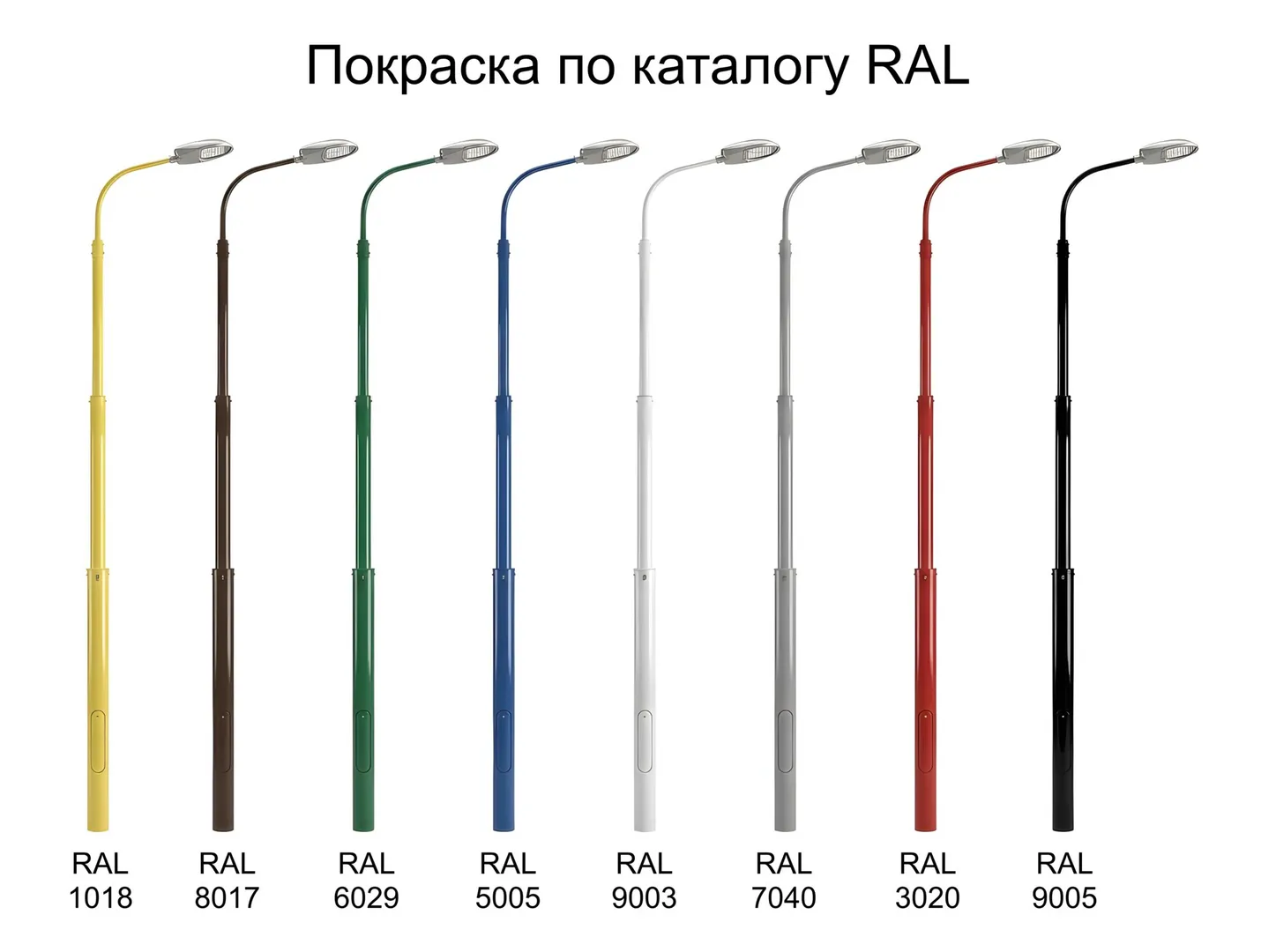

НП-12 высотой 12 м состоит из нескольких труб, изготовленных из стального трубного проката. Поверхность металла защищена от воздействия негативных факторов внешней среды горячим цинкованием. Защитное покрытие предотвращает развитие ржавчины и увеличивает срок службы изделия до 30 лет. По желанию заказчика конструкция может дополнительно обрабатываться лакокраской.
На опорную конструкцию устанавливаются кронштейны со светотехникой, допускается монтаж иных изделий (вывесок, рекламных щитов). Установка столбов выполняется непосредственно в грунт с последующей заливкой котлована бетоном.
фото с объектов
Фотогалерея
-

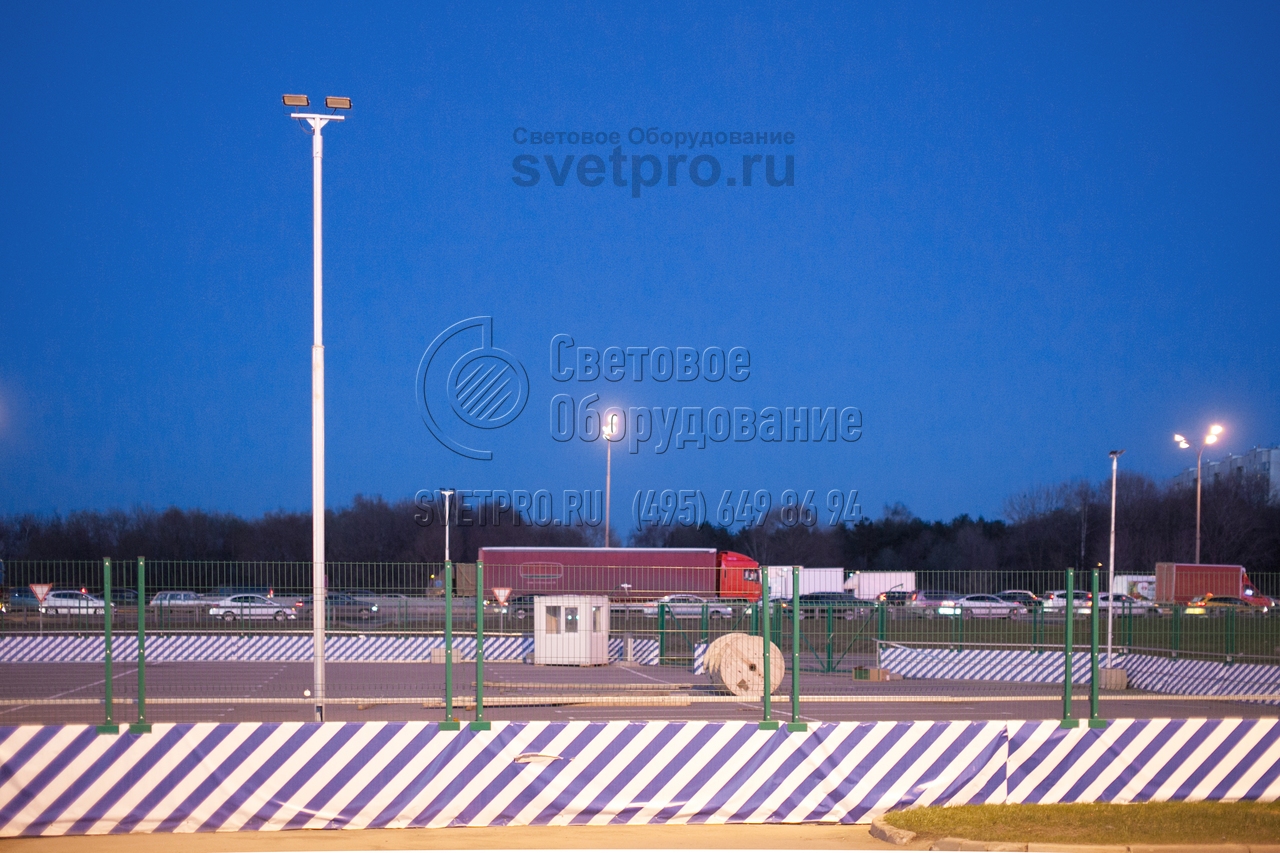

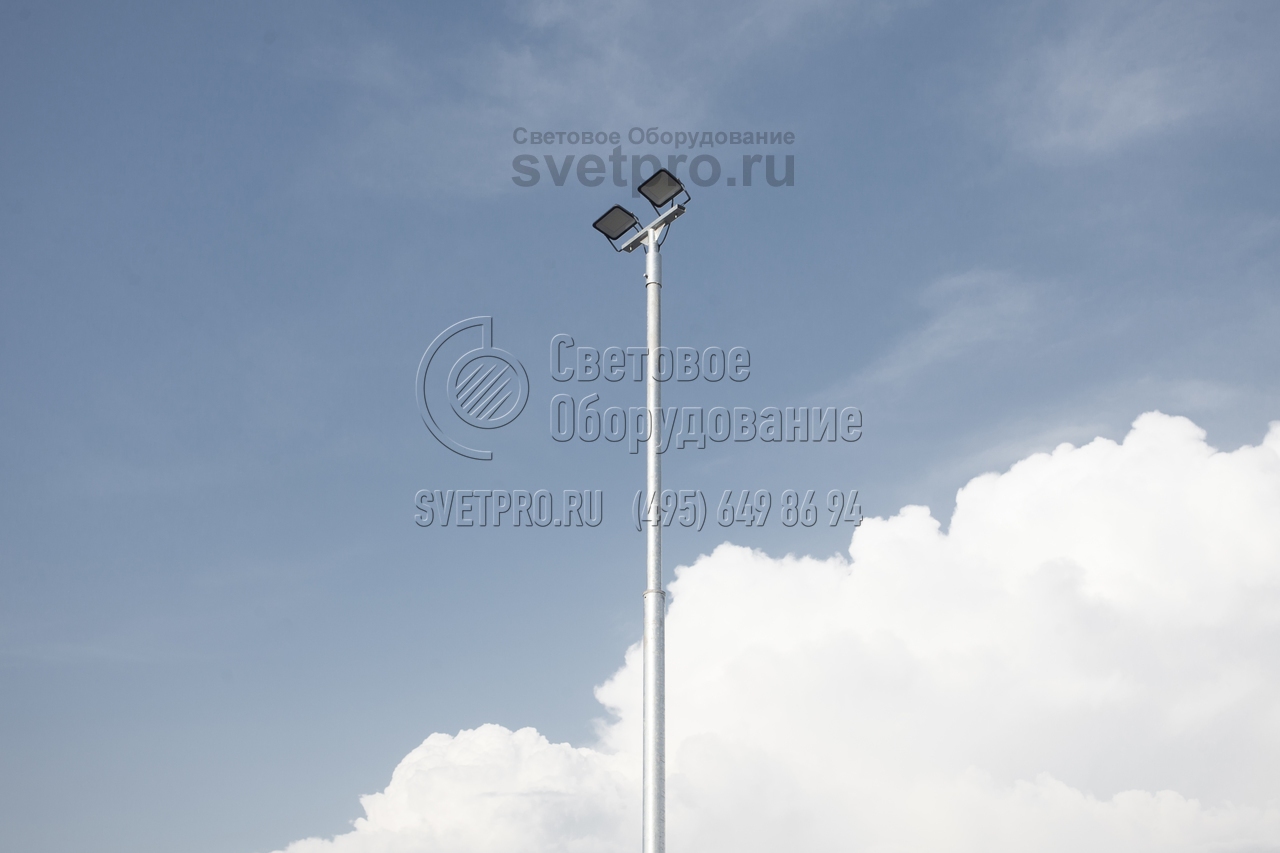

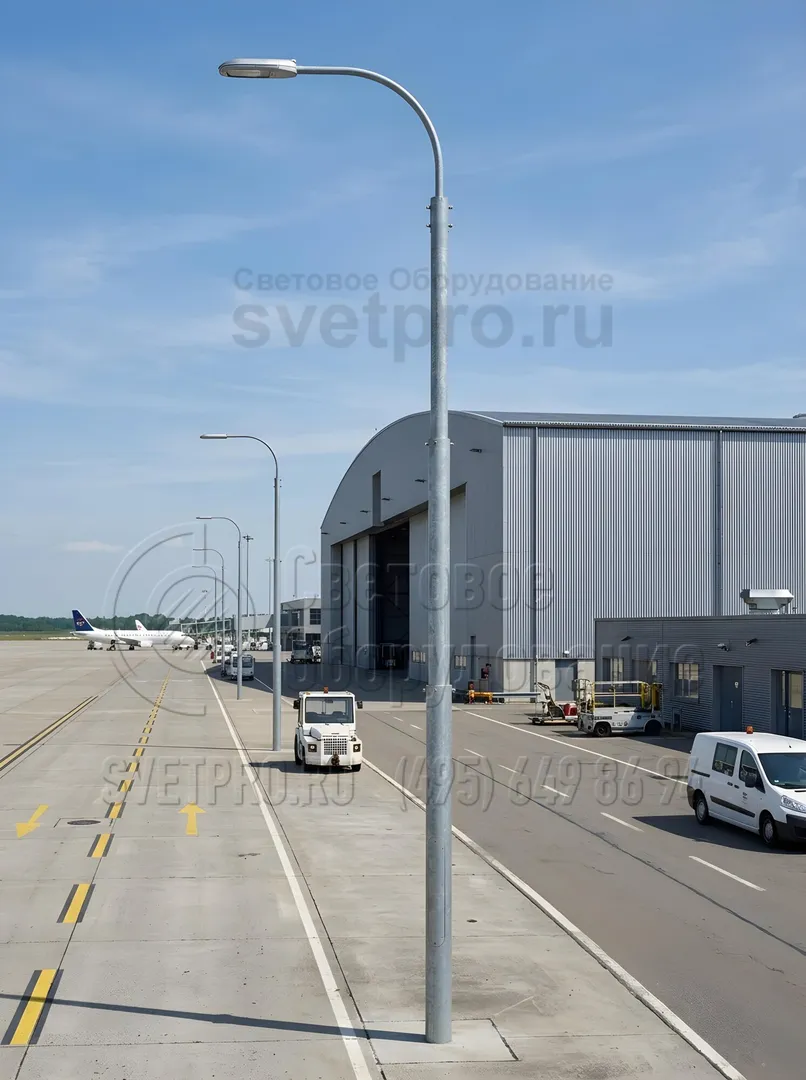

1. Прямостоечные трубчатые опоры складного типа используются для установки прожекторов и светильников наружного освещения на большой высоте. Несмотря на длину в 12 метров перевозить стволы можно на стандартном тягаче, так как они разбираются на несколько сегментов разного диаметра и длины.
-

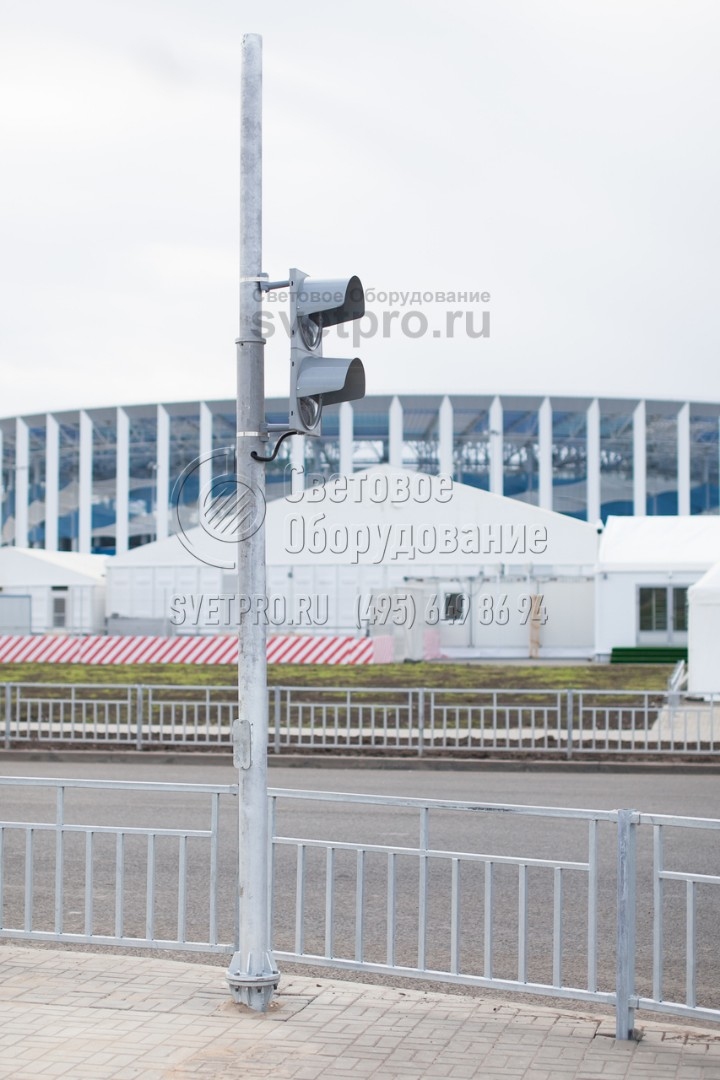

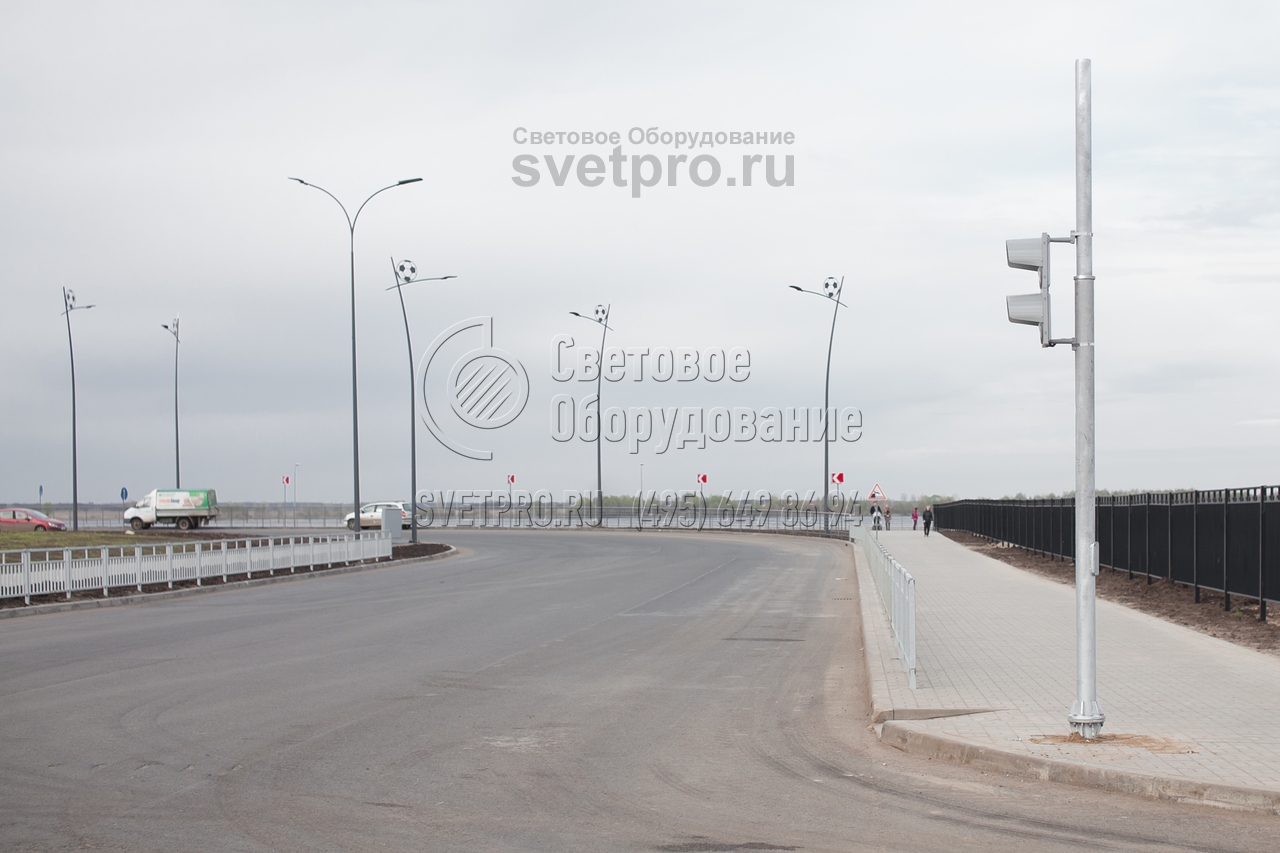

2. На фото приведен пример использования трубчатой конструкции для установи светофора. Крепление светосигнального оборудования производится с помощью отдельных кронштейнов. Подводка кабелей произведена под землей, а для коммутации в нижней части предусмотрен ревизионный лючок. -

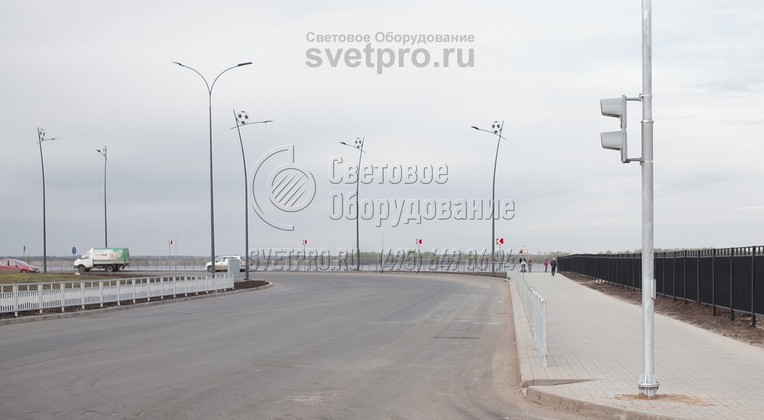

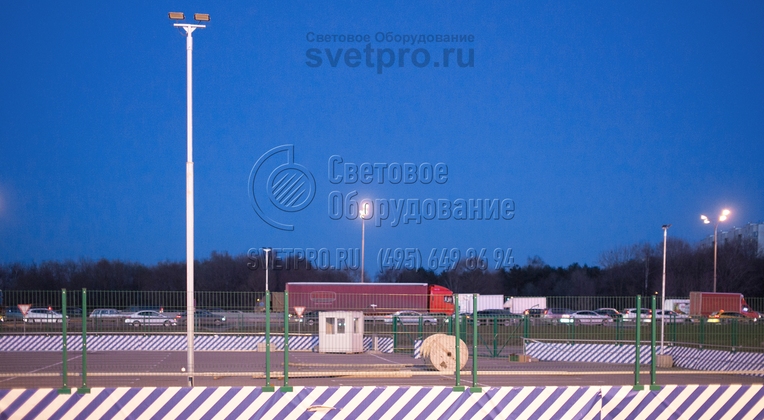

3. Трубчатые опоры часто применяются не только для установки светильников, но и для монтажа светофоров. Для изготовления такой опоры используются трубы с круглым поперечным сечением. Толщина стенок труб подбирается таким образом, чтобы они выдерживали нагрузку от тяжелого оборудования. -

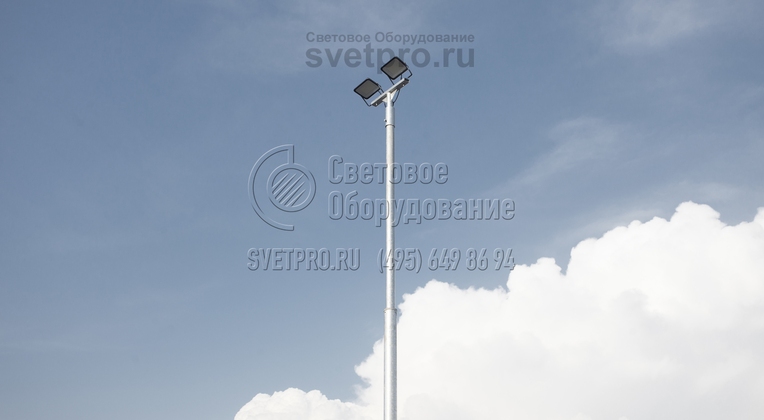

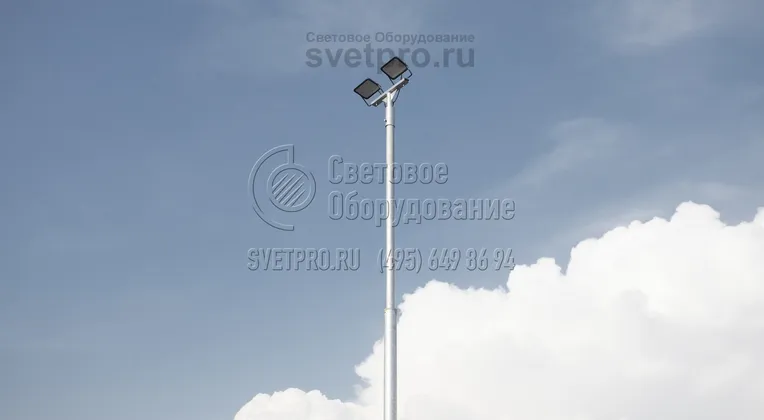

4. Трубчатые опоры имеют круглое поперечное сечение, поэтому они выглядят красивее граненых и часто устанавливаются в местах отдыха людей. Высокие конструкции могут применяться для освещения спортивных площадок. В варианте на фото на верхушке опоры установлены светодиодные прожекторы.
