НФ-18 Опоры несиловые трубчатые разборные высота 18 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-18 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Размер фланца: | 400 мм |
Вес: | 536 кг |
Высота: | 18 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

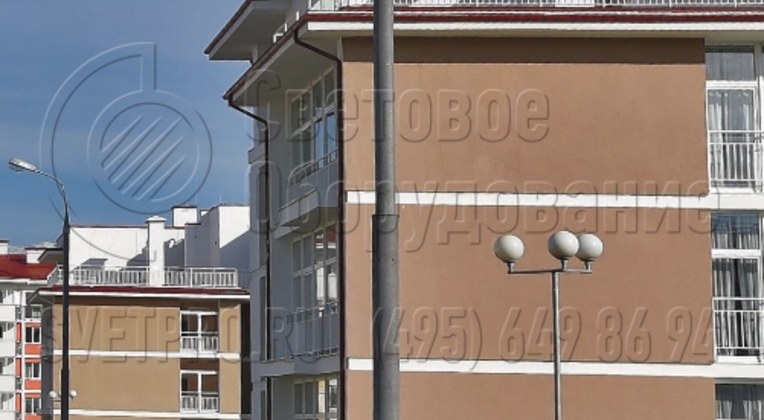

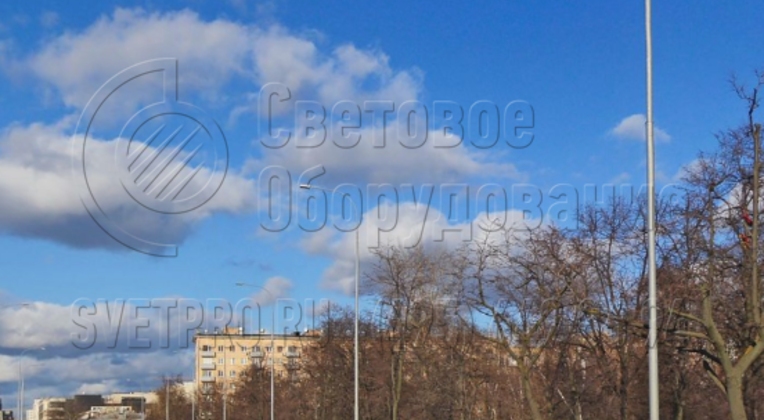

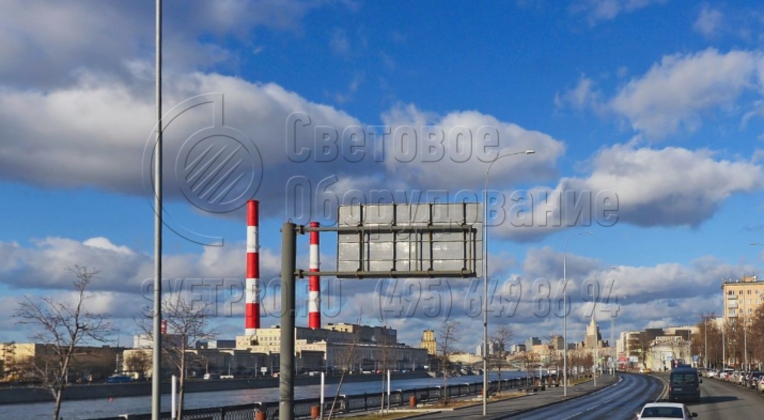

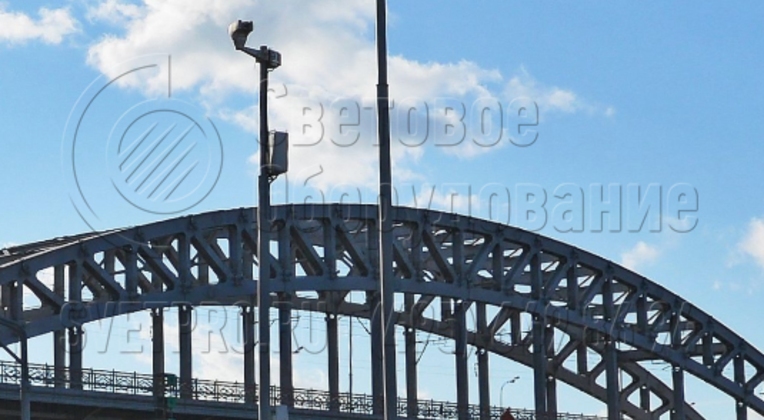

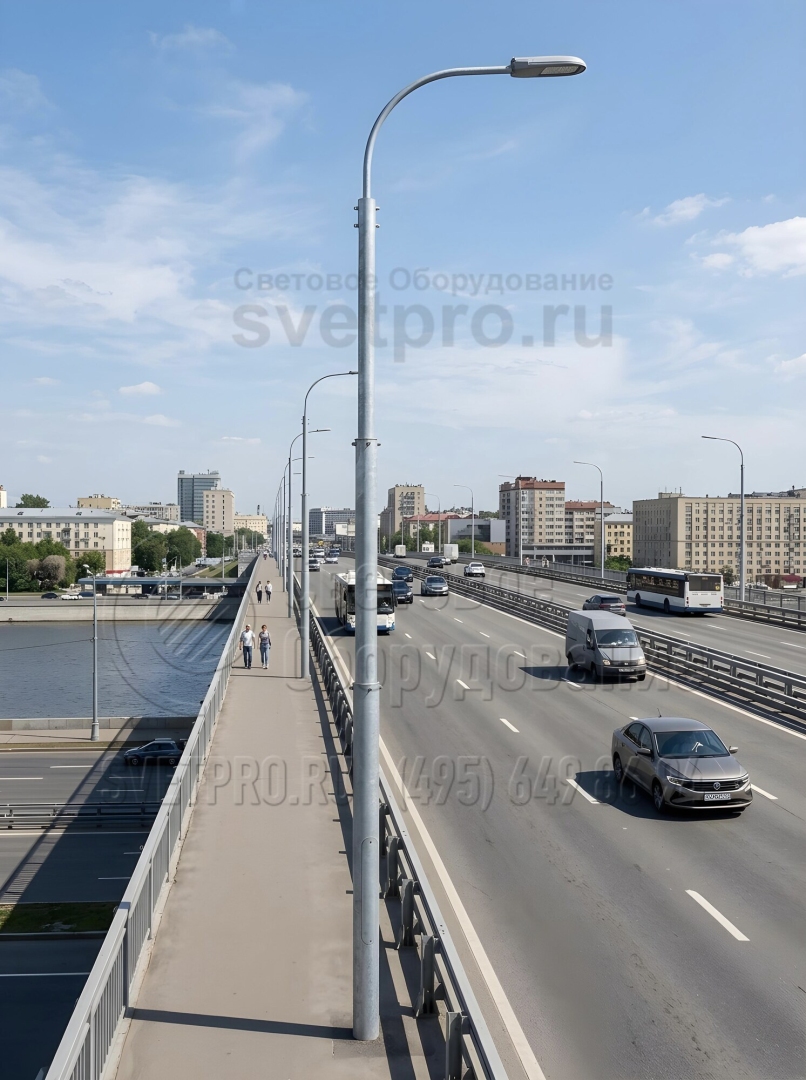

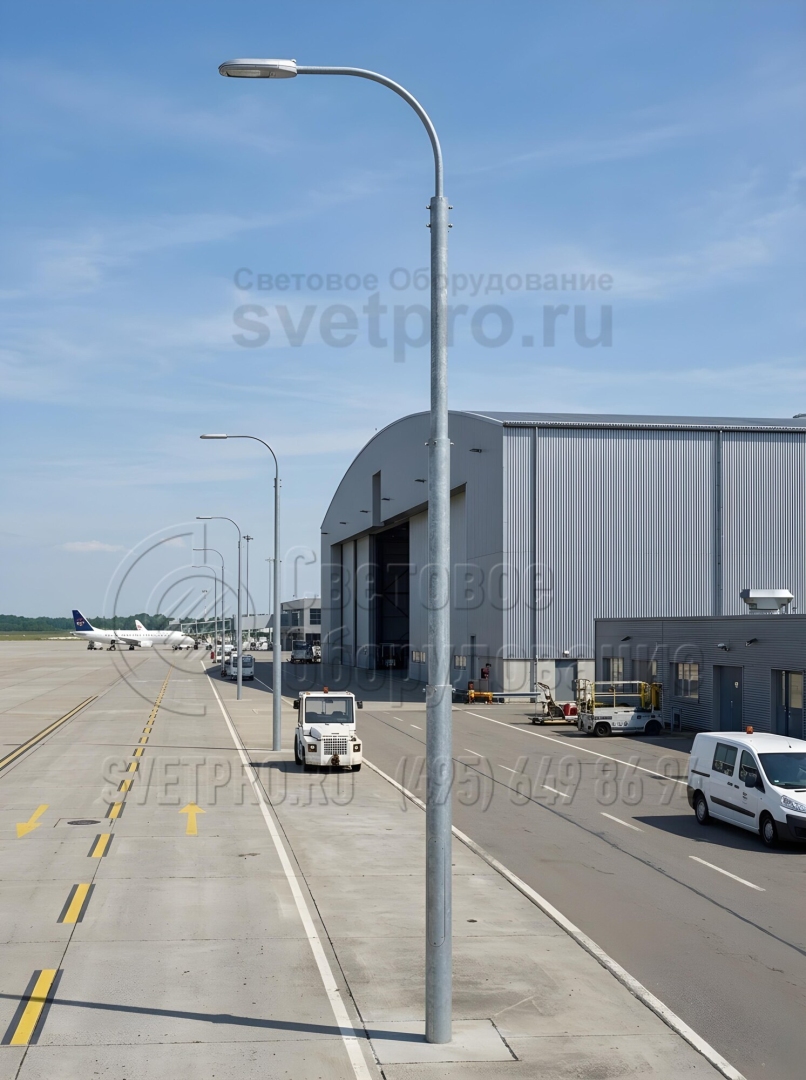

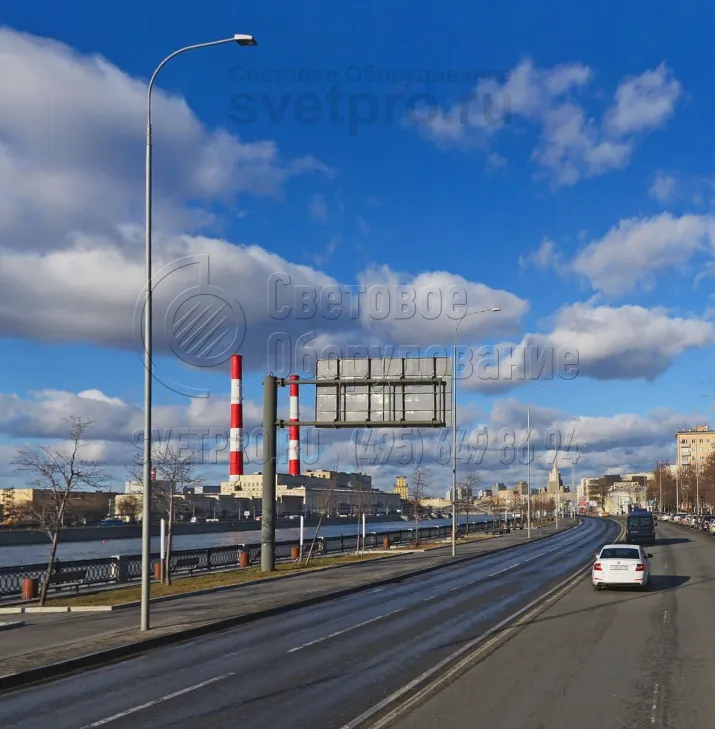

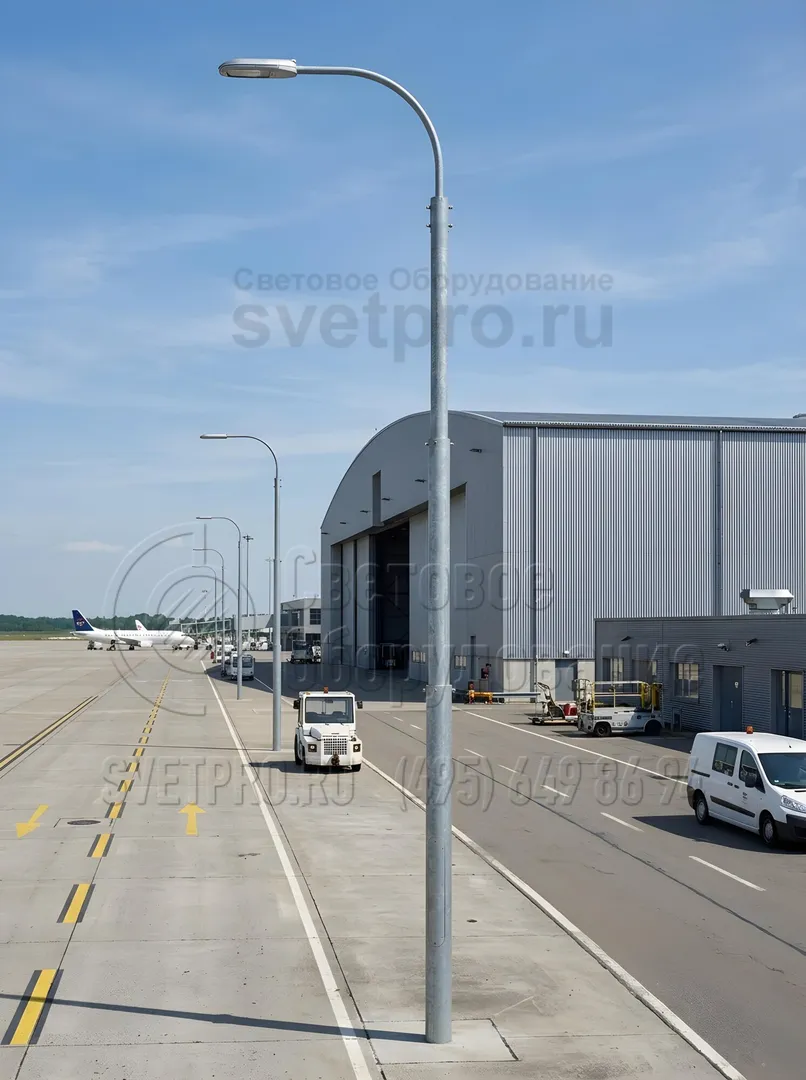

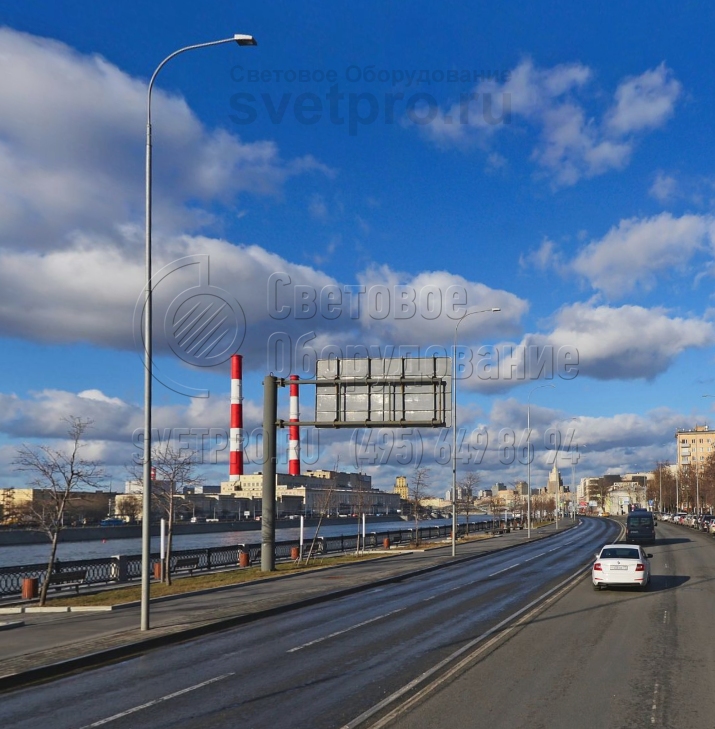

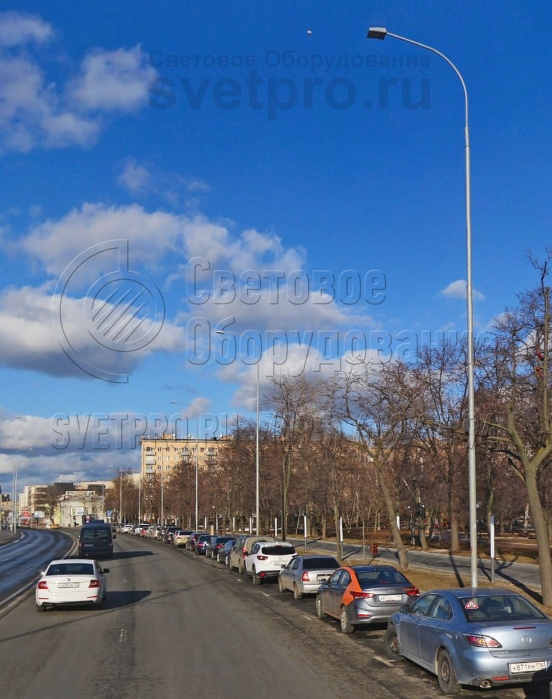

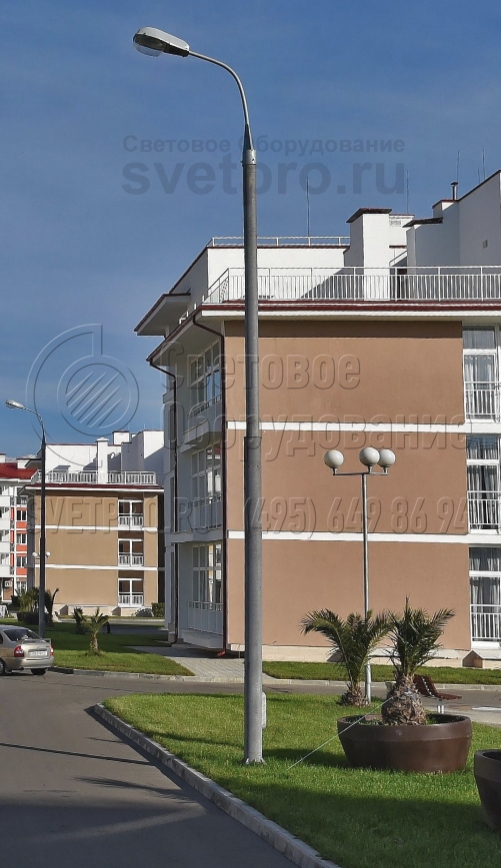

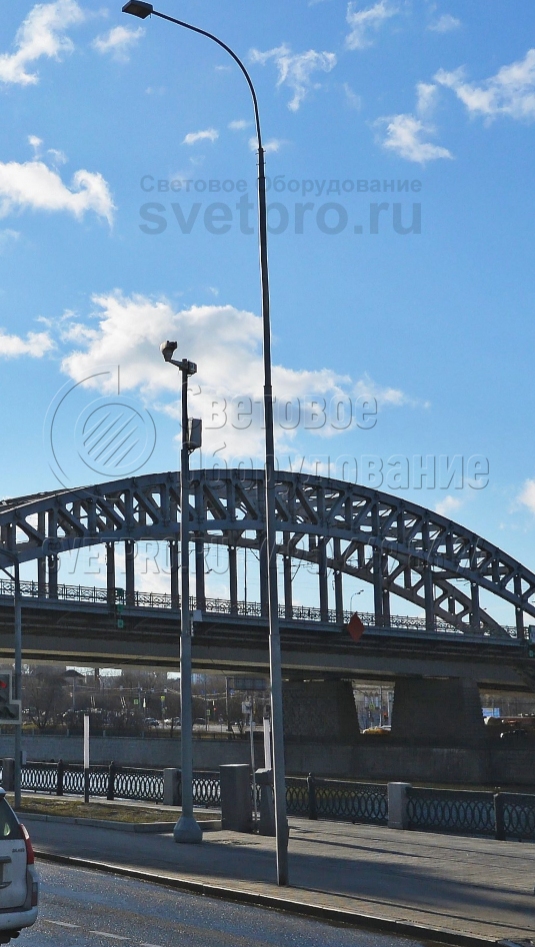

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-18,0-02-ц | ЗФ-24/8/Д310-2,5-б | 536 | Ф6, Ф7, Ф16 | 18000 | 2500 | 5500 | 4000 | 4500 | 219 | 168 | 133 | 108 | 8 | 400 | 310 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ

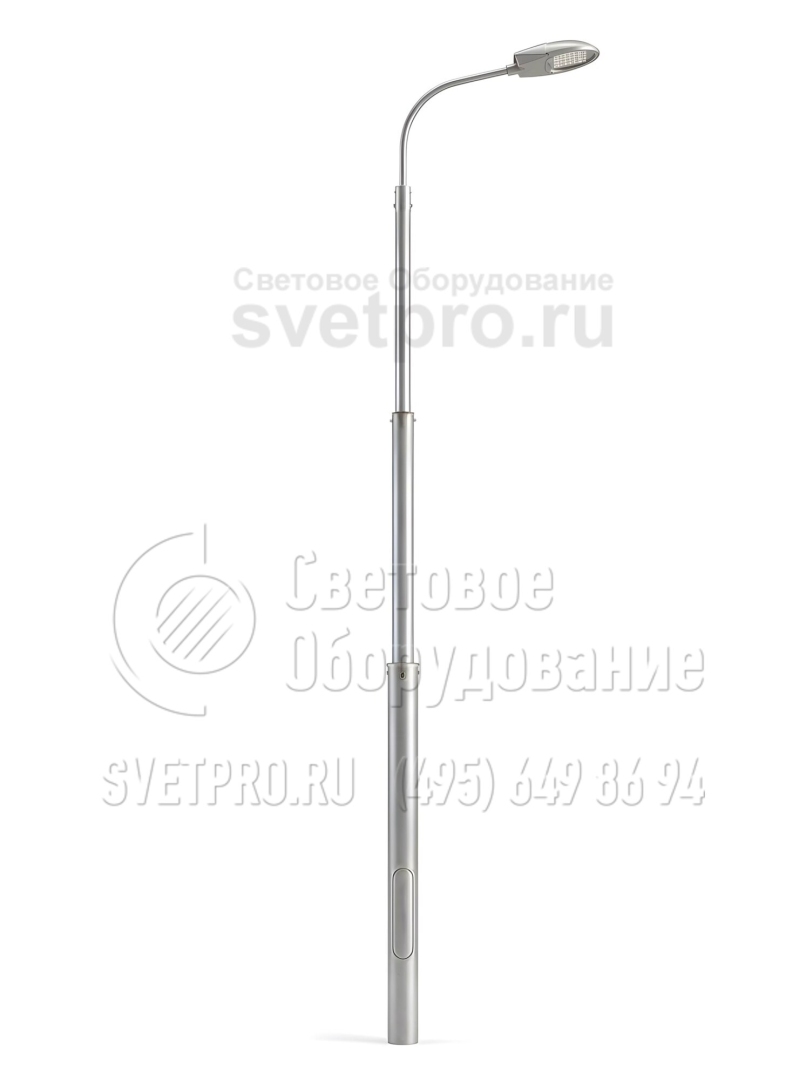

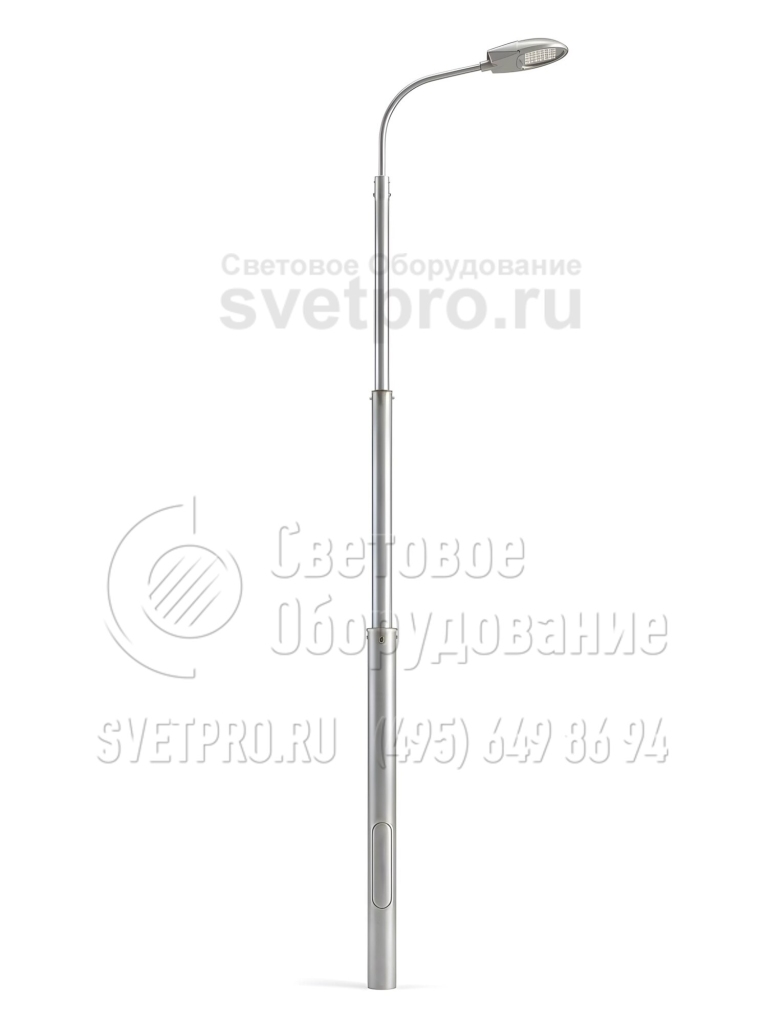

Цилиндрическая опора НФ-18 несилового типа предназначена для размещения в кварталах жилой застройки, на городских площадях и улицах, на территории спортивных объектов, а также вдоль транспортных путей с различной интенсивностью движения. За счет разборной конструкции опора высотой 18 м может быть легко доставлена и установлена на любое место монтажа.
Опорная конструкция изготавливается из стальных разборных труб. Использование при производстве высококачественной стали обеспечивает устойчивость изделия различным нагрузкам. Надежная защита от ржавчины создается обработкой горячим цинкованием. По желанию заказчика конструкция дополнительно может окрашиваться лакокраской.
Световое оборудование размещается на вершине опорной конструкции с помощью кронштейнов. На столбе дополнительно могут размещаться рекламные щиты и вывески. Монтаж опор выполняется фланцевым методом на бетонное основание с расположенным внутри закладным металлическим элементом.
