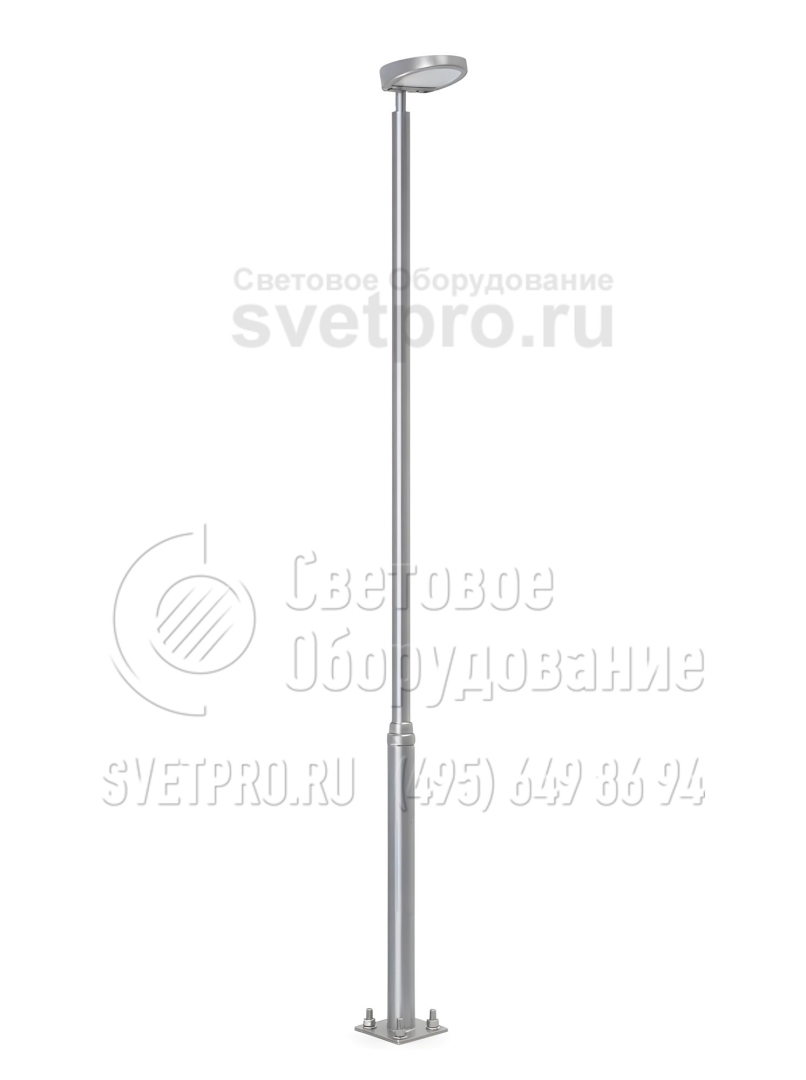

НФ-2 Опоры несиловые трубчатые неразборные высота 2 метра
Цена*:
6 942
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НФ-2 – опорная неразборная конструкция фланцевого типа высотой 2 м, предназначенная для организации освещения на улицах города, в жилых микрорайонах, детских площадках и парковых зонах. Опора относится к категории несиловых, подходит для воздушной и внутренней прокладки кабеля. Изделие не может быть использовано в качестве силовой конструкции.
Металлическая опора НФ-2 изготавливается из стального трубного проката, параметры и качество которого позволяют в дальнейшем использовать конструкции для организации наружной подсветки в различных климатических зонах. Специальная защита от коррозии и воздействия внешних факторов среды обеспечивается обработкой конструкции горячим цинкованием, что также увеличивает срок использования опоры до 30 лет.
Крепление светотехники на вершине опоры выполняется на кронштейнах либо непосредственно на столбе. Конструкция монтируется на железобетонный фундамент посредством соединения через фланец с металлическим закладным элементом.

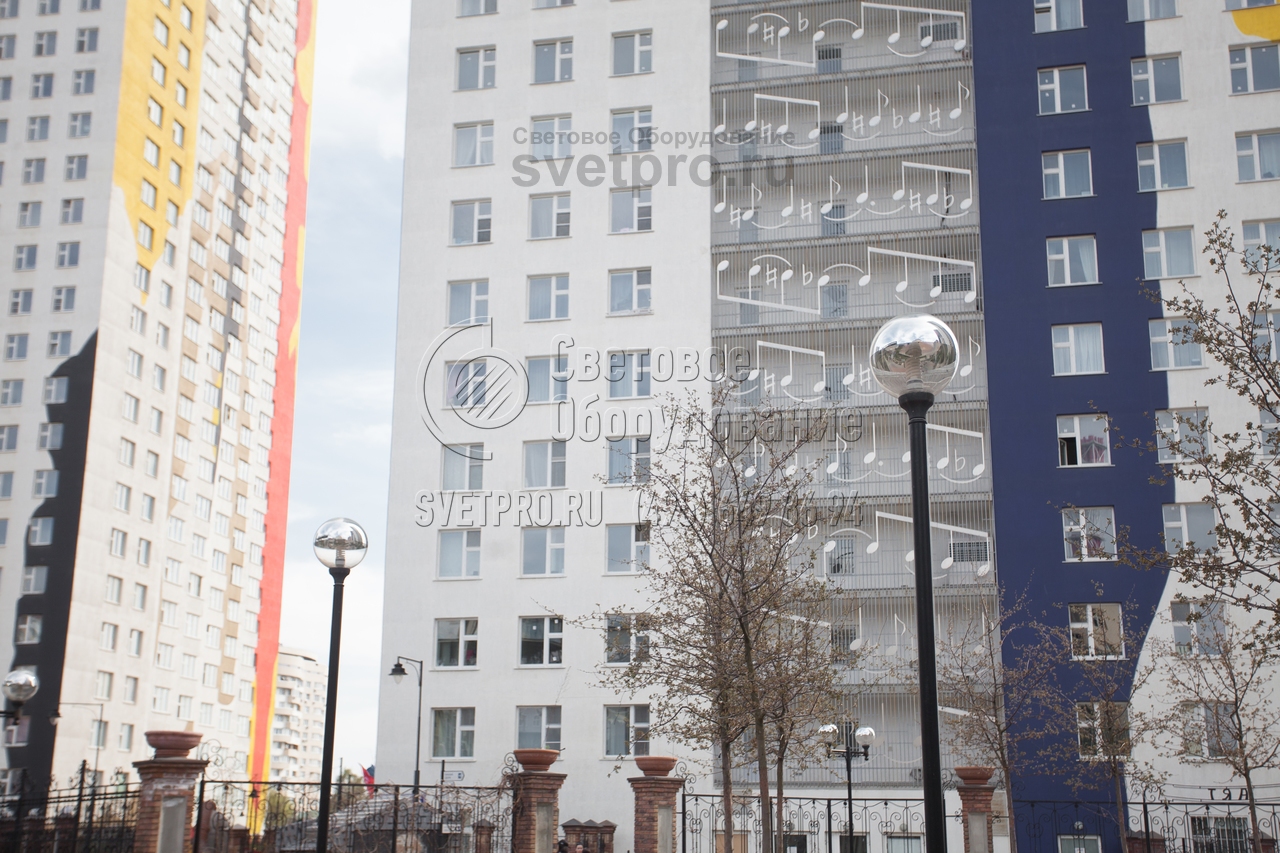

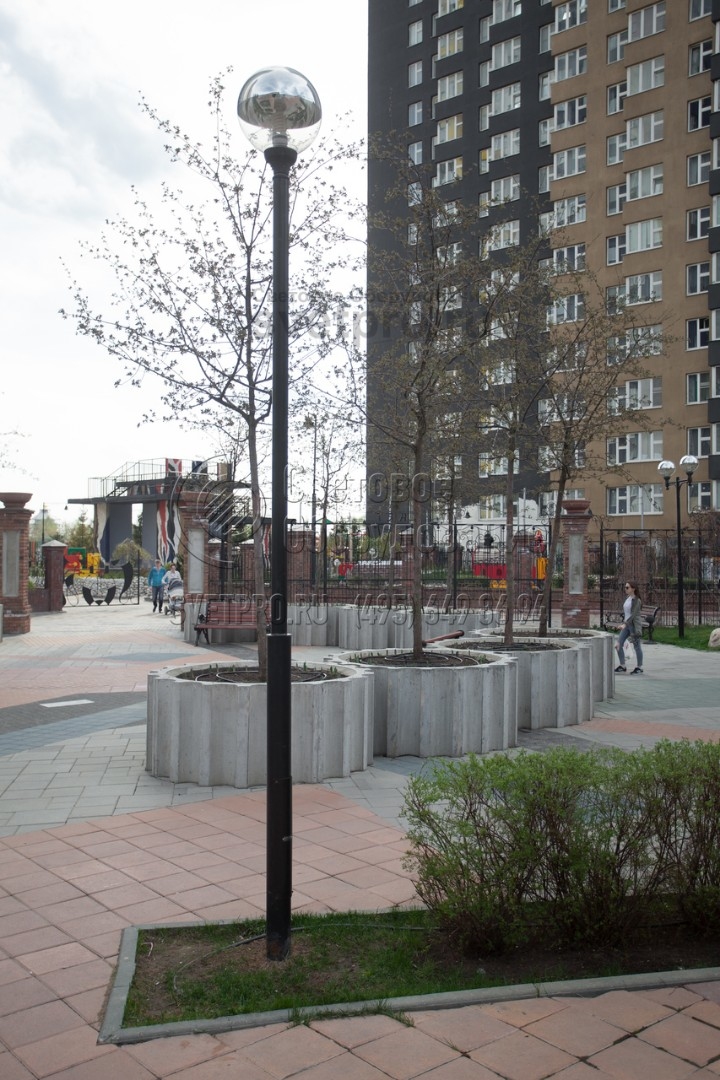

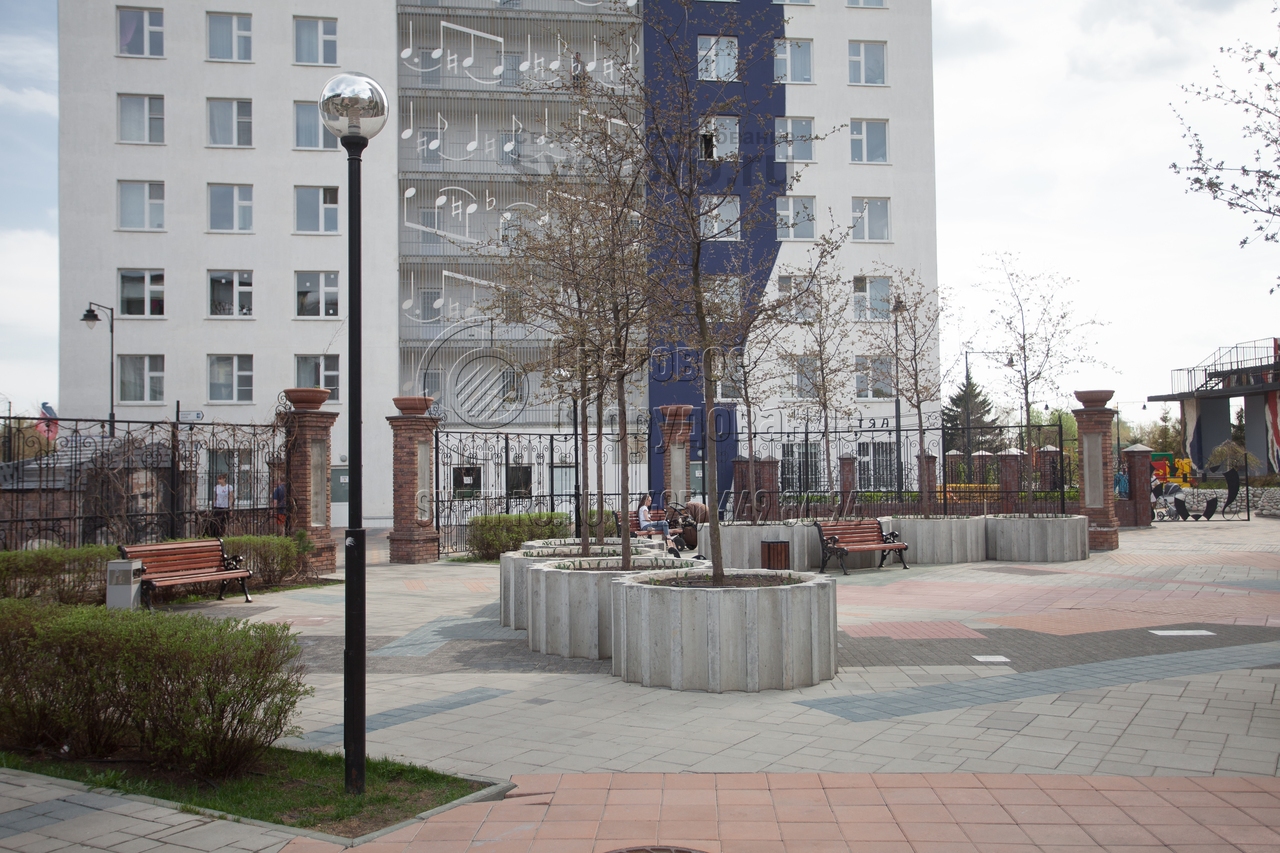

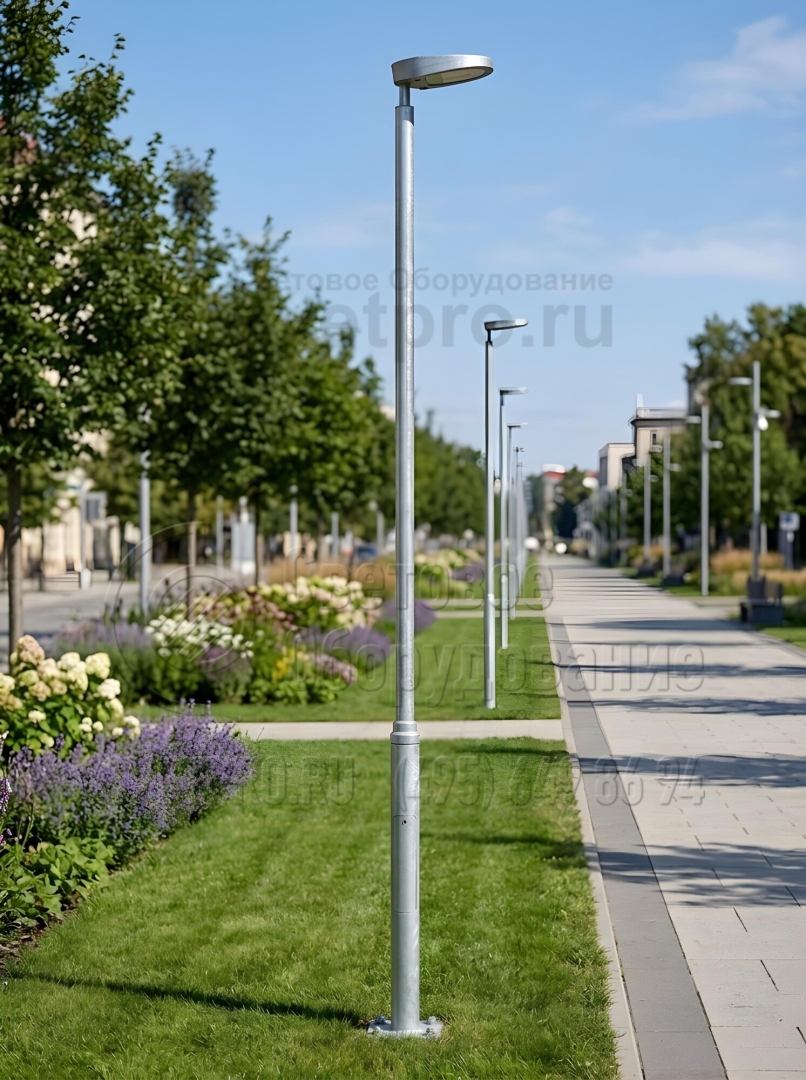

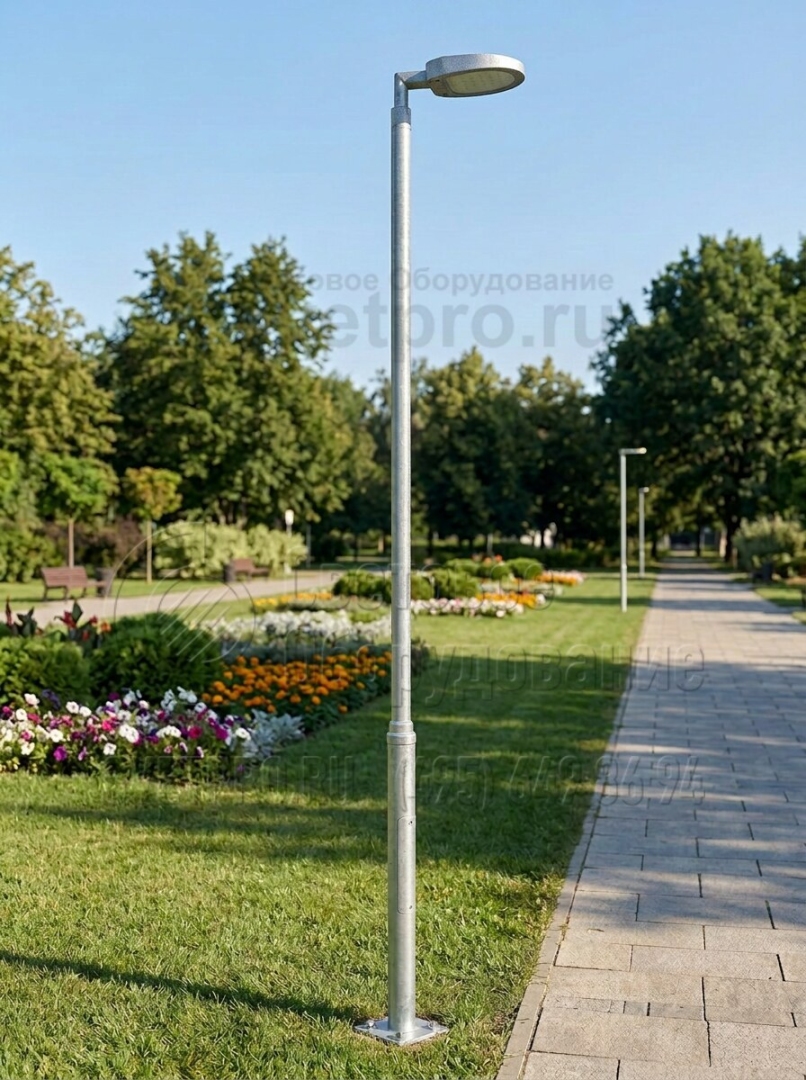

Фото с объектов

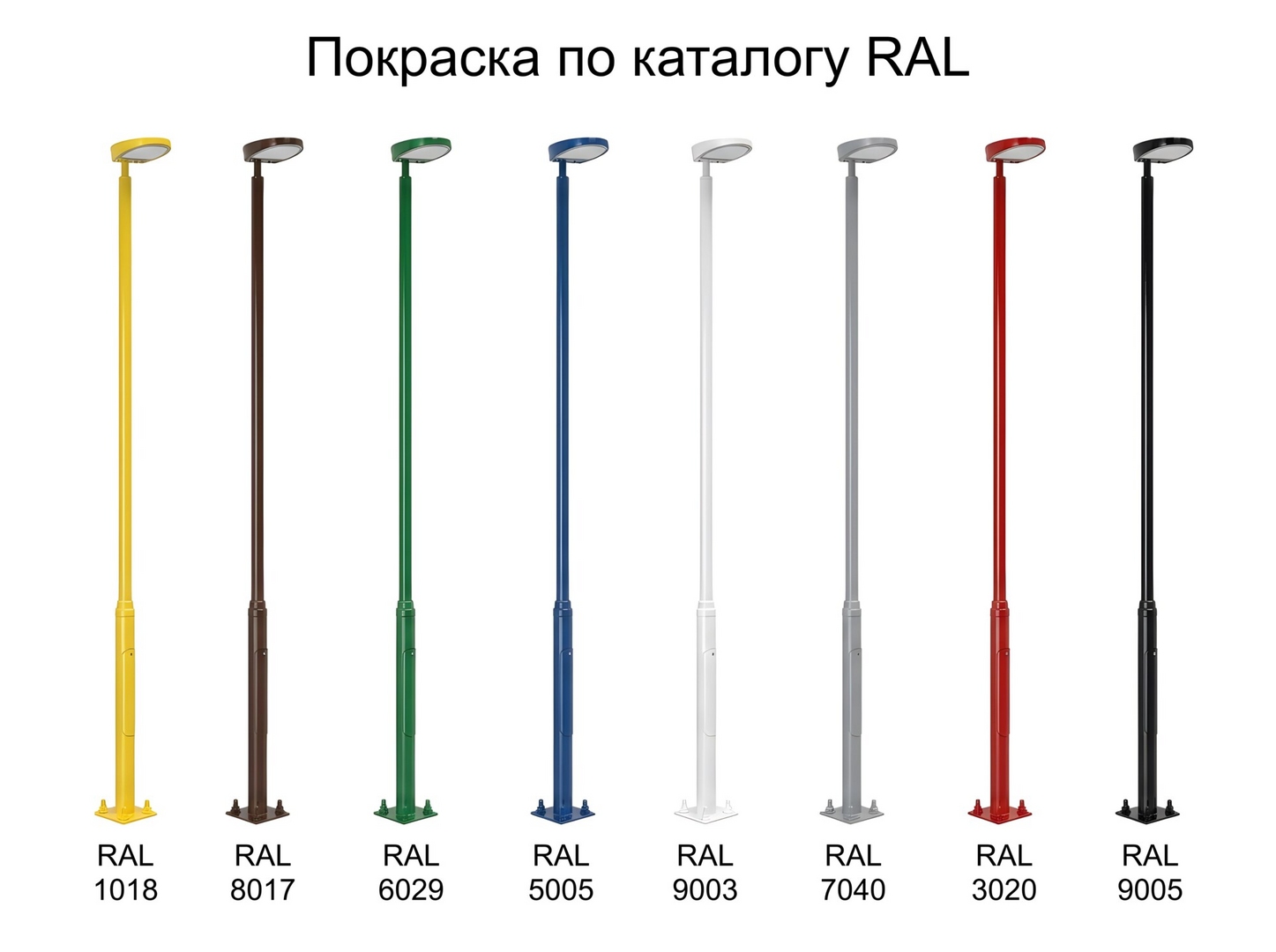

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НФ-2 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Размер фланца: | 230 мм |
| Вес: | 23,6 кг |
| Высота: | 2 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФ-2,0-02-ц | 6 942 ₽ | ЗФ-20/4/К180-1,0-б | 23,6 | Ф2 | 2000 | 1000 | 1285 | - | 108 | 76 | - | М20 | 230 | 180 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном
как выбрать опору?

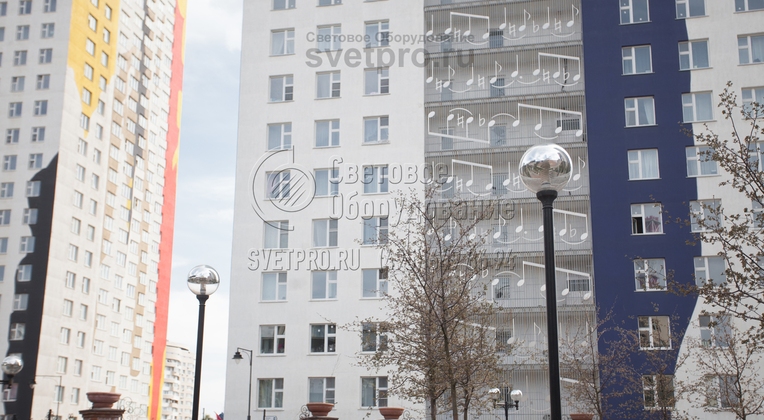

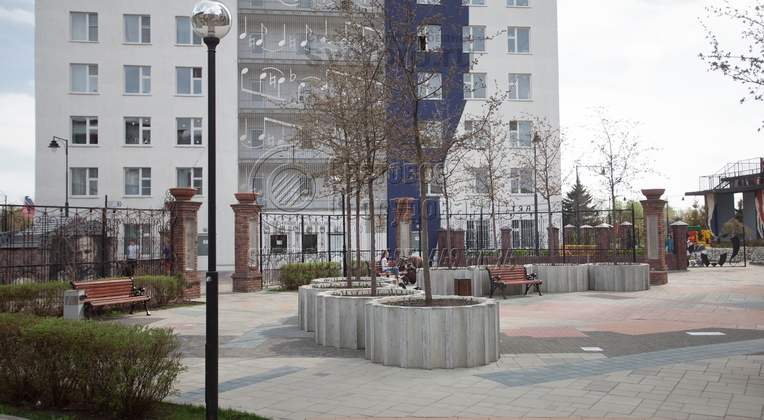

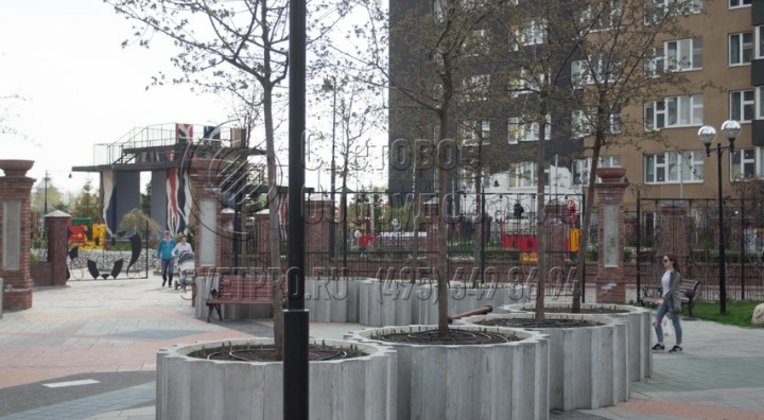

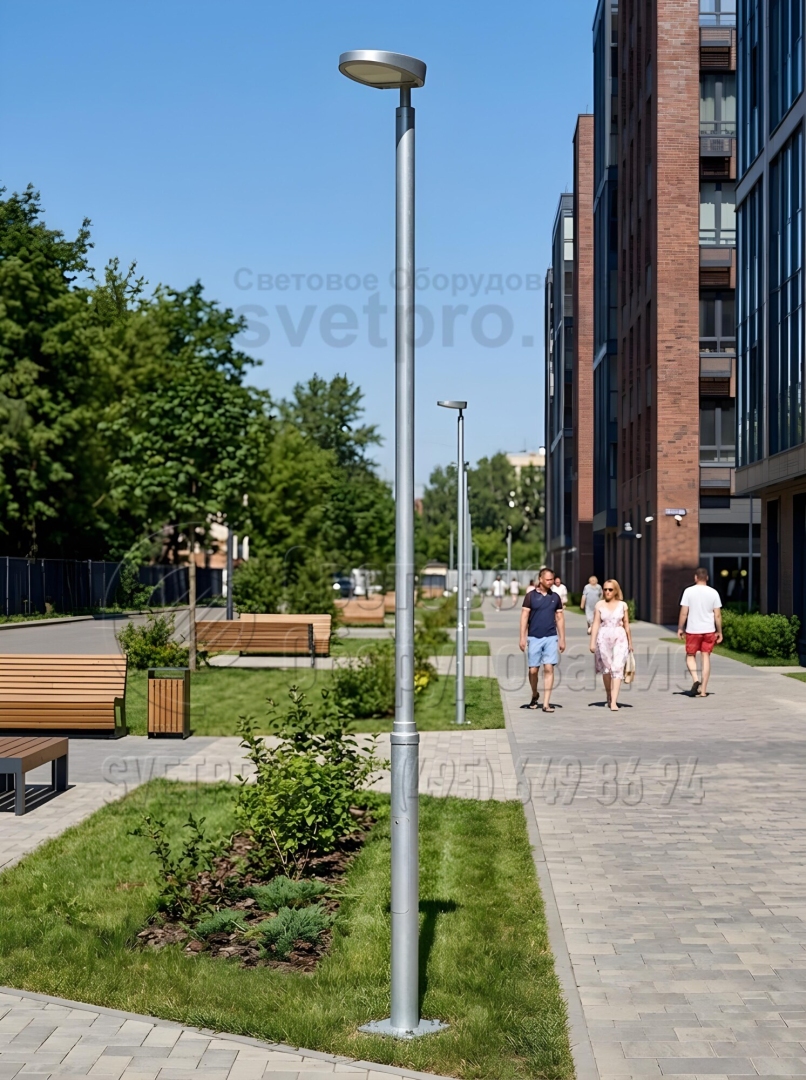

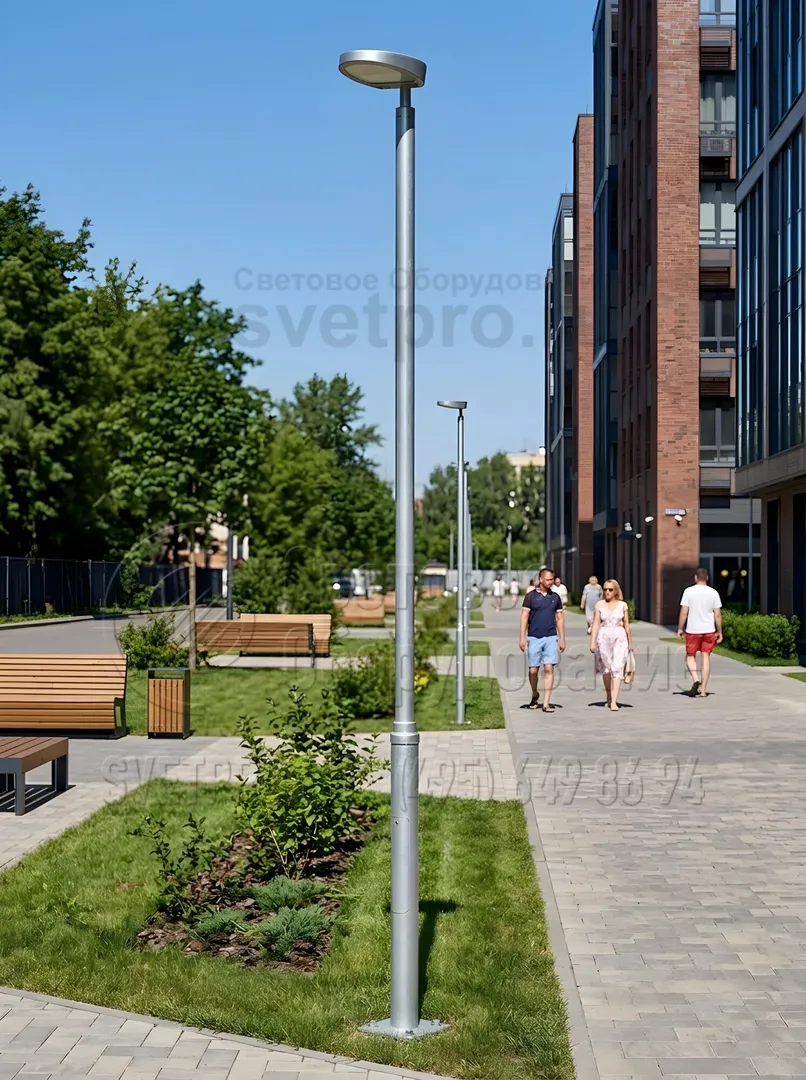

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -
7.
